1 STEROWNIK BIOLOGICZNYCH OCZYSZCZALNI ŚCIEKÓW TYPU MINI ZIELONA GÓRA

2 OPIS: Sterownik ST-04 przeznaczony jest do sterowania małych biologicznych oczyszczalni ścieków. Sterownik posiada 6 wejść cyfrowych, 2 wejścia analogowe i 6 wyjść przekaźnikowych Wejścia cyfrowe: IN0- wejście awarii dozownika, IN1- wejście awarii wentylatora, IN2- wejście awarii elektrozaworu, IN3- wejście awarii dmuchawy uzupełniającej, IN4- wejście awarii dmuchawy głównej 2, IN5- wejście awarii dmuchawy głównej 1. Wejścia analogowe: AN0- wejście pomiaru ciśnienia, AN1-wejście pomiaru temperatury Wyjścia przekaźnikowa: Q0-załączenie przekaźnika awarii, Q1-załączenie wentylatora, Q2-załączenie elektrozaworu i dozownika, Q3-załączenie dmuchawy głównej nr 1, Q4-załączenie dmuchawy głównej nr 2, Q5-Załączenie dmuchawy uzupełniającej. 1. Wyświetlacz LCD Sterownik wyposażony jest w wyświetlacz LCD, który podaje w obrazowy sposób informacje na temat: pracy urządzeń napędowych oczyszczalni, poziomu ścieków w zbiorniku- poprzez pomiar ciśnienia, stanu dmuchaw, awarii urządzeń, czasu pracy dmuchaw temperatury w komorze dmuchaw. 2. Sygnalizowanie awarii Każdą awarię sterownik sygnalizuje przez załączenie przekaźnika alarmu. Jeżeli obsługa zauważy sygnalizację stanu alarmowego, to należy wówczas otworzyć szafę sterowniczą i przyjrzeć się komunikatom wyświetlanym na wyświetlaczu LCD. Istnieje również możliwość przejrzenia historii awarii..

3 DANE TECHNICZNE: Wymiary 106 x 90 x 60 mm Stopień ochrony IP 20 Napięcie zasilania 230VAC 50/60Hz Temperatura pracy 0-50 o C. Moc pobierana Pole odczytowe Max 5W Wyświetlacz LCD 2x16 znaków Ilość wejść 6 cyfrowych. Wejścia separowane Ilość wejść analogowych Ilość wyjść przekaźnikowych 2 6

4 3. Menu Sterownik wyposażono w przyjazne dla użytkownika MENU, za pomocą którego możemy: dokonać wszystkich ustawień sterownika, sprawdzić liczniki pracy pomp, sprawdzić jakie alarmy wystąpiły od ostatniego przeglądu. Aby wejść do MENU należy nacisnąć przycisk enter. Po MENU porusza się używając kursorów gora dol. Do zatwierdzenia należy używać przycisku enter. Aby wrócić do poziomu wyżej należy wcisnąć przycisk Esc. Przycisk Esc powoduje również powrót z MENU. MENU GŁÓWNE Ustawienia o DM Główna Czas pracy Czas przerwy o DM Pomocnicza Czas pracy Czas przerwy o Elektrozawór Czas pracy Czas przerwy o Ciśnienie Ciśnienie minimalne Ciśnienie maksymalne Liczniki pracy o DM Główna 1 o DM Główna 2 o DM Pomocnicza Awarie o Pokaż awarię o Wyczyść awarię Rys.1 Struktura MENU Ustawienia Wybrać należy element, którego ustawienia chcemy zmienić. DM Główna Ustawia czas pracy i przerwy dmuchaw: Główna 1 oraz Główna 2. Czasy są równe dla obu dmuchaw. Czasy są z zakresu od 0 do 60 min. DM Pomocnicza Ustawia czas pracy i przerwy dmuchawy.czasy są z zakresu od 0 do 60 min. Elektrozawór Ustawia czas pracy i przerwy elektrozaworu.czasy są z zakresu od 0 do 60 min. Elektrozawór włączy się tylko gdy pracuje choć jedna z dmuchaw głównych.

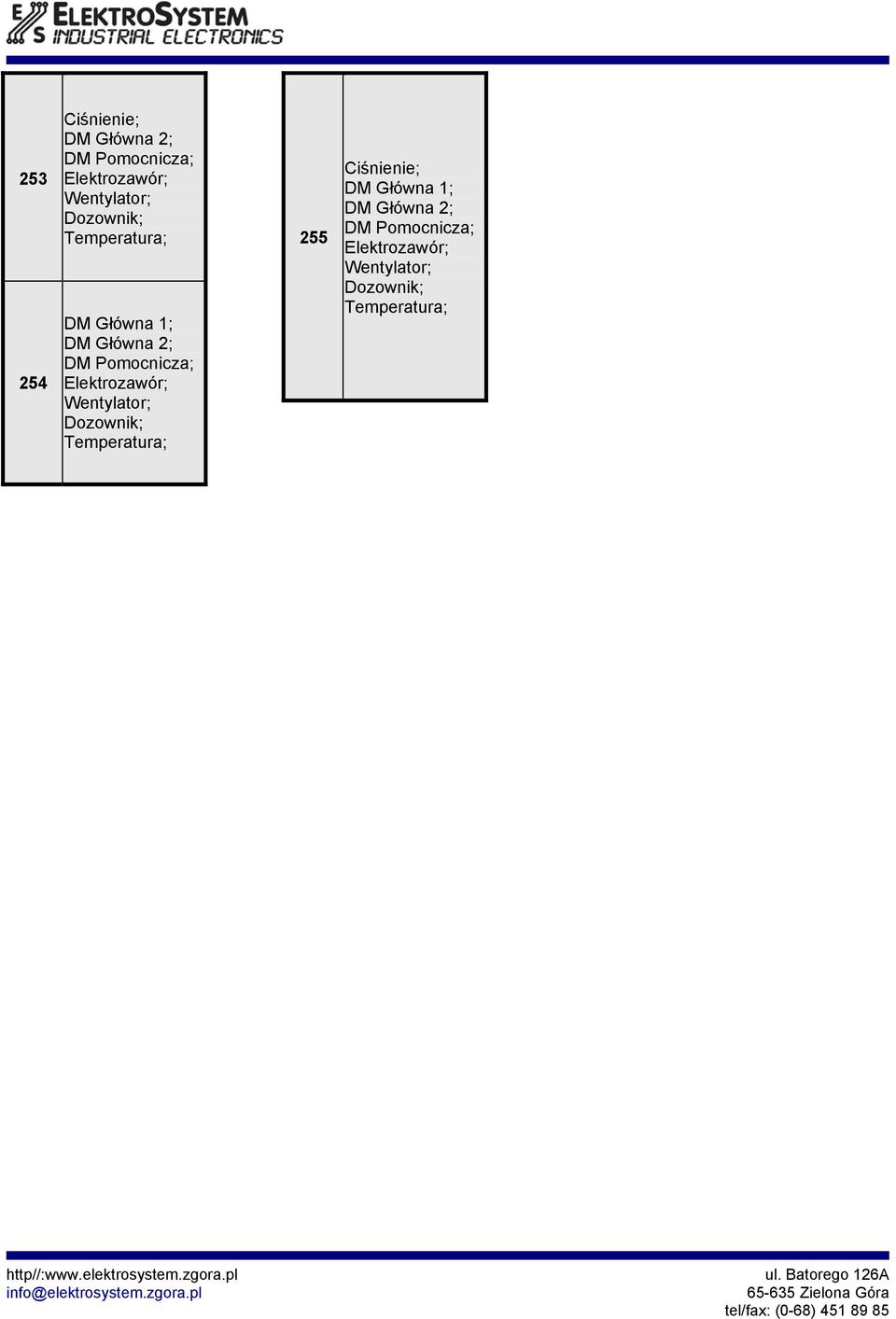

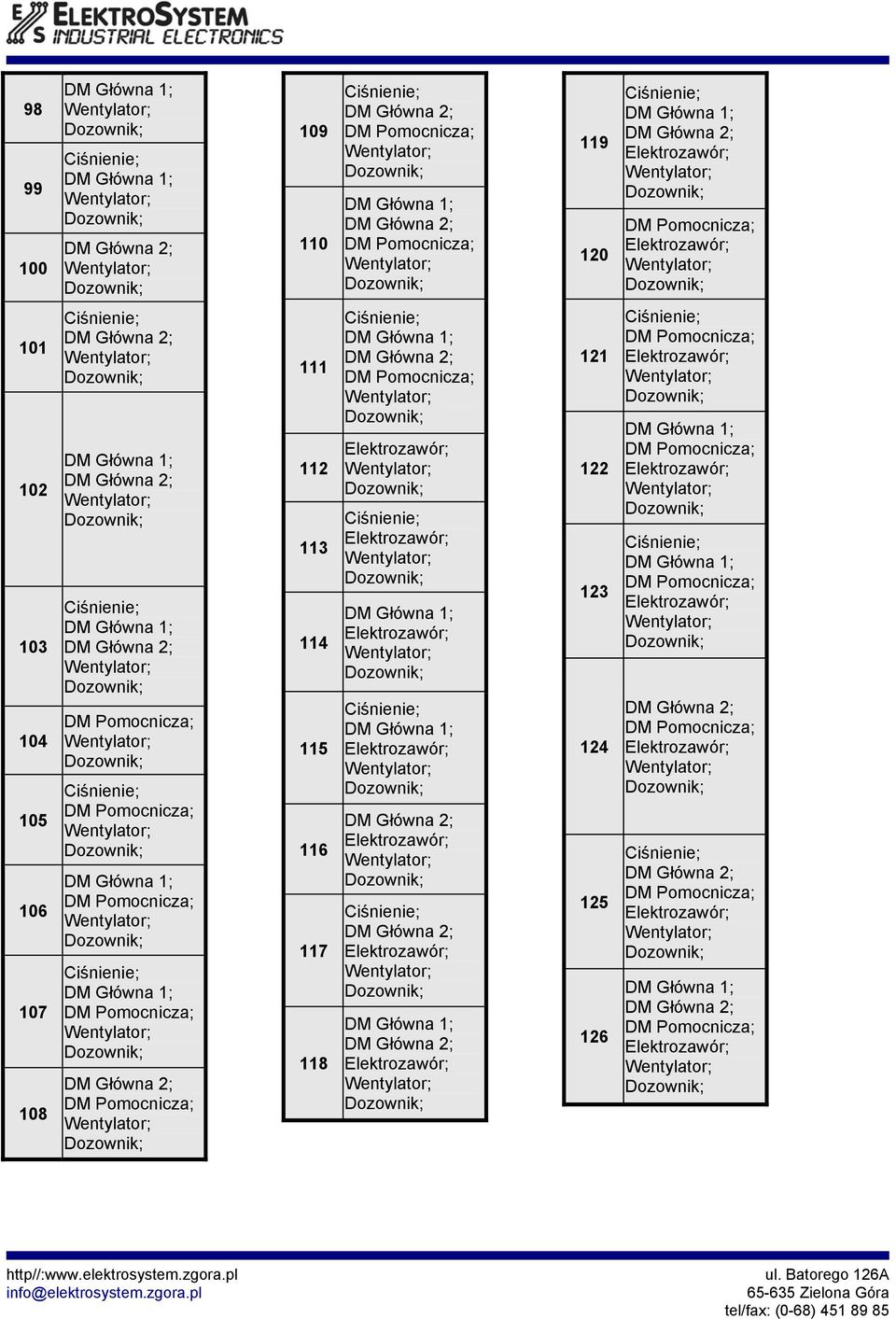

5 Ciśnienie Ustawia ciśnienie minimalne i maksymalne. Wybór z zakresu 0 do 50 kpa. Jeżeli ciśnienie przekroczy zakres maksymalny lub minimalny sterownik wystawi alarm. Alarm będzie zapamiętany w historii alarmów. Alarmu ciśnienia nie wpływa na pracę dmuchaw. Liczniki pracy Liczniki zapamiętują liczbę godzin pracy każdej z dmuchaw. Liczniki mają zakres h. Po przekroczeniu zakresu licznik zaczyna liczyć od 0. Awarie Zarządzanie histarią alarmów. Pokaż awarię Wyświetlony zostanie kod błędów. Każdy kod błędu odpowiada wystąpieniu poszczególnego alarmu lub grupy alarmów. Posługując się tabelą ze strony x możemy odczytać jakie błędy wystąpiły od naszego ostatniego przeglądu. Przykład: Error=000 oznacza, że oczyszczalnia pracowała poprawnie i nie zostały zgłoszone żadne alarmy Error=031 Oznacza, że wystąpiły błędy: Ciśnienia; Dmuchawy Głównej 1; Dmuchawy Głównej 2; DM Pomocniczej; Elektrozaworu; Wyczyść awarię Po wciśnięciu enter historia alarmów zostanie wyczyszczona. Po wybraniu opcji wyczyść awarię, a następnie pokaż awarię powinniśmy otrzymać error=000. Jeżeli po wyczyszczeniu awarii kod awarii będzie różny od 000 oznacza to, że usterka wciąż występuje na obiekcie. Należy wówczas posługując się tabelą kodów alarmów odczytać kod błędu, usunąć usterkę i ponownie wybrać opcję wyczyść awarię. Następne wybranie opcji pokaż awarię powinno dać rezultat error= Tabela kodów alarmów Kod awarii Awaria: 0 Brak awarii

6

7

8

9

10

11

12

13
