PROJEKT BUDOWLANY. Budowa instalacji oświetlenia ulicznego przy ul. Zakopiańskiej w Mogilanach. dz. nr 77/5, 978, 989 m. Mogilany

Transkrypt

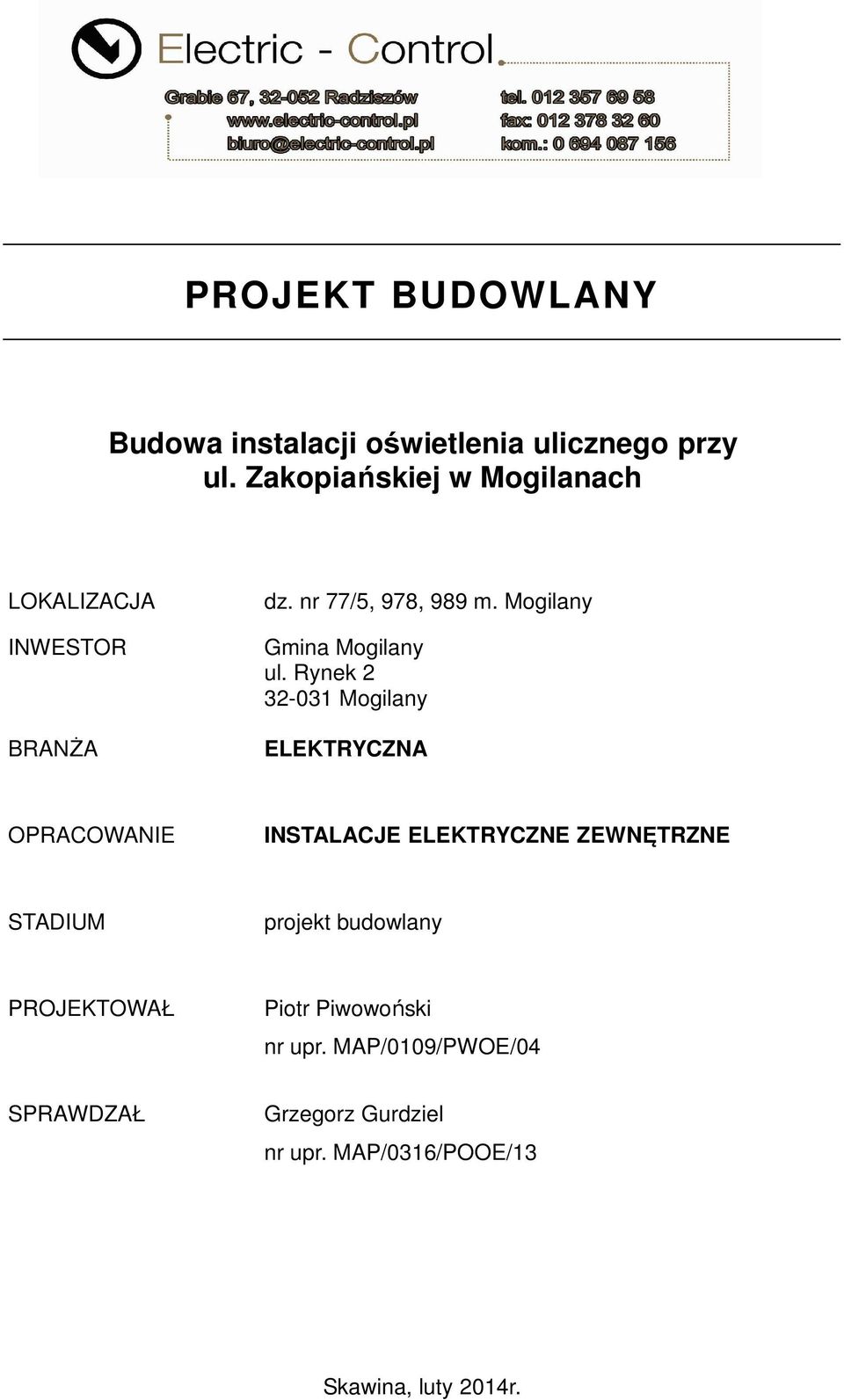

1 PROJEKT BUDOWLANY Budowa instalacji oświetlenia ulicznego przy ul. Zakopiańskiej w Mogilanach LOKALIZACJA INWESTOR BRANŻA dz. nr 77/5, 978, 989 m. Mogilany Gmina Mogilany ul. Rynek Mogilany ELEKTRYCZNA OPRACOWANIE INSTALACJE ELEKTRYCZNE ZEWNĘTRZNE STADIUM projekt budowlany PROJEKTOWAŁ Piotr Piwowoński nr upr. MAP/0109/PWOE/04 SPRAWDZAŁ Grzegorz Gurdziel nr upr. MAP/0316/POOE/13 Skawina, luty 2014r.

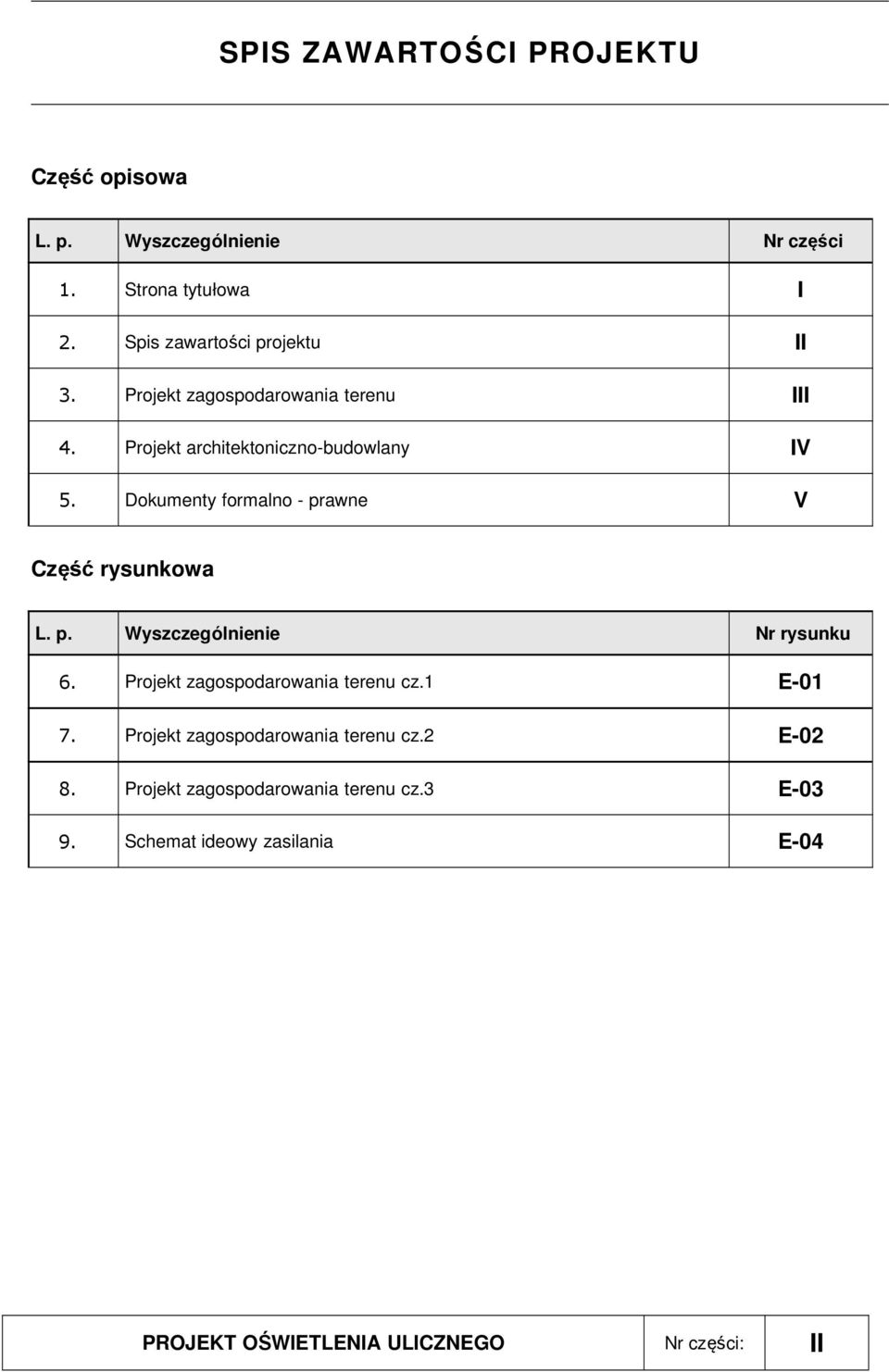

2 SPIS ZAWARTOŚCI PROJEKTU Część opisowa L. p. Wyszczególnienie Nr części 1. Strona tytułowa I 2. Spis zawartości projektu II 3. Projekt zagospodarowania terenu III 4. Projekt architektoniczno-budowlany 5. Dokumenty formalno - prawne V Część rysunkowa L. p. Wyszczególnienie Nr rysunku 6. Projekt zagospodarowania terenu cz.1 E Projekt zagospodarowania terenu cz.2 E Projekt zagospodarowania terenu cz.3 E Schemat ideowy zasilania E-04 II

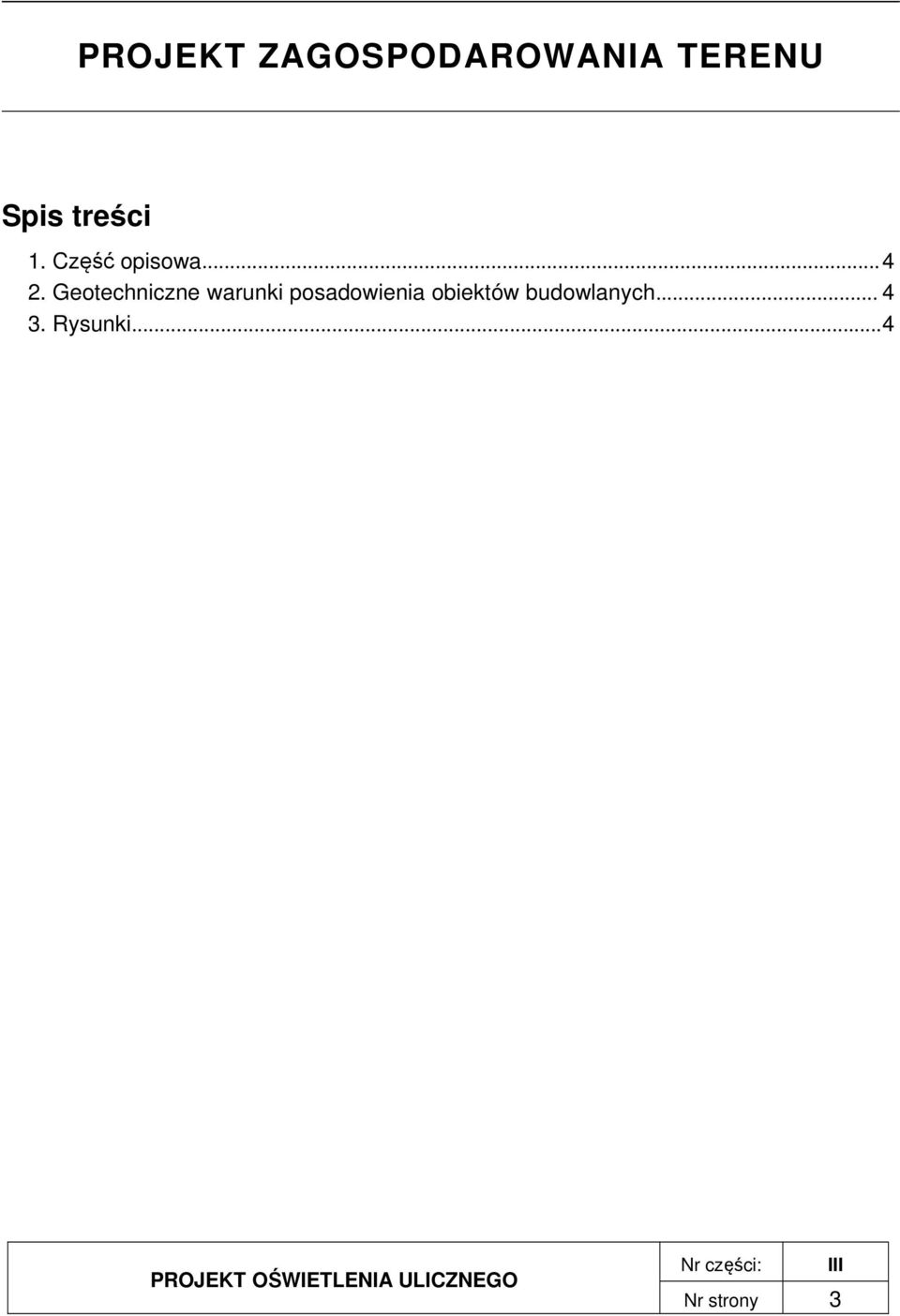

3 PROJEKT ZAGOSPODAROWANIA TERENU Spis treści 1. Część opisowa Geotechniczne warunki posadowienia obiektów budowlanych Rysunki...4 III Nr strony 3

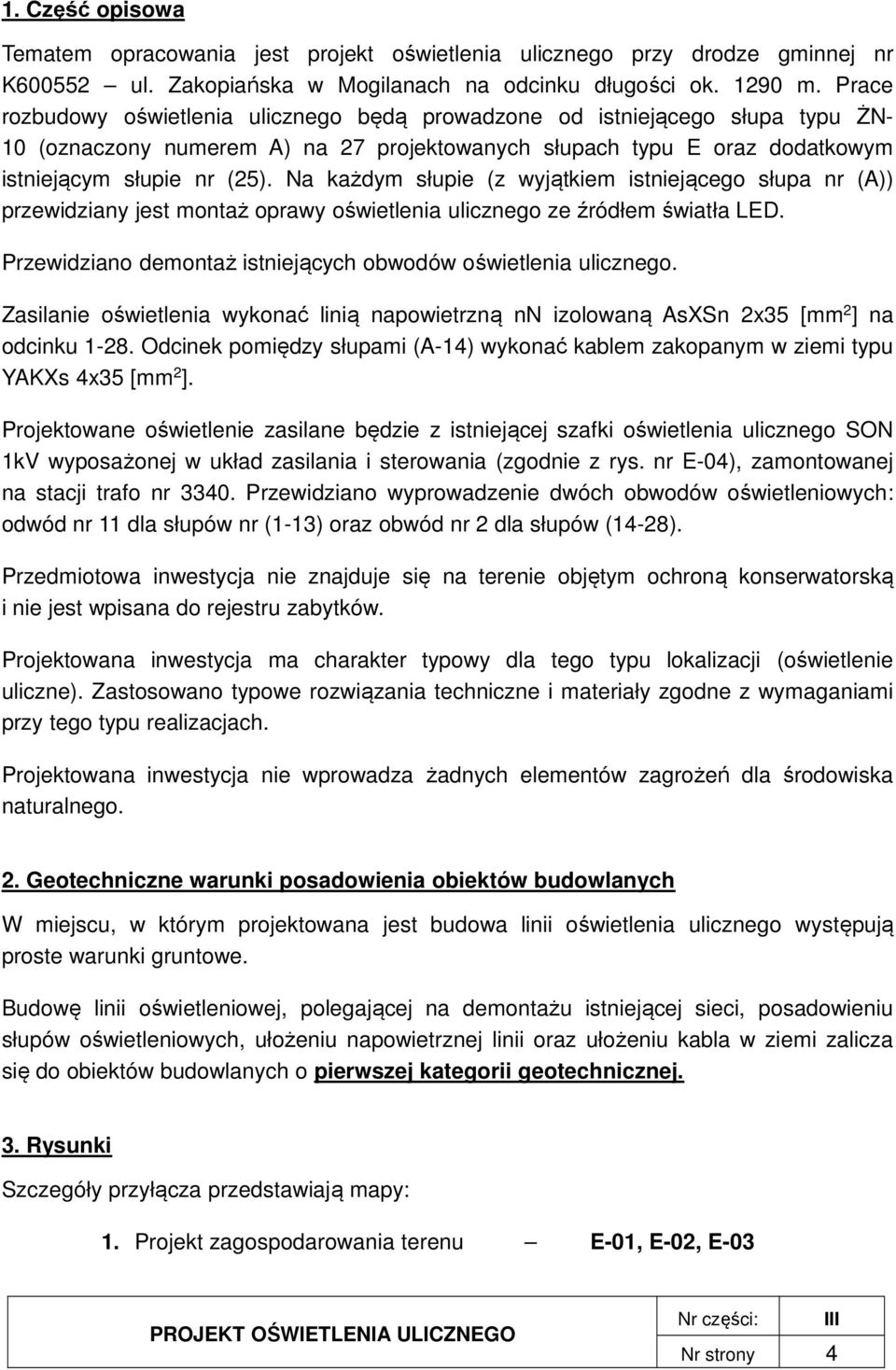

4 1. Część opisowa Tematem opracowania jest projekt oświetlenia ulicznego przy drodze gminnej nr K ul. Zakopiańska w Mogilanach na odcinku długości ok m. Prace rozbudowy oświetlenia ulicznego będą prowadzone od istniejącego słupa typu ŻN- 10 (oznaczony numerem A) na 27 projektowanych słupach typu E oraz dodatkowym istniejącym słupie nr (25). Na każdym słupie (z wyjątkiem istniejącego słupa nr (A)) przewidziany jest montaż oprawy oświetlenia ulicznego ze źródłem światła LED. Przewidziano demontaż istniejących obwodów oświetlenia ulicznego. Zasilanie oświetlenia wykonać linią napowietrzną nn izolowaną AsXSn 2x35 [mm 2 ] na odcinku Odcinek pomiędzy słupami (A-14) wykonać kablem zakopanym w ziemi typu YAKXs 4x35 [mm 2 ]. Projektowane oświetlenie zasilane będzie z istniejącej szafki oświetlenia ulicznego SON 1kV wyposażonej w układ zasilania i sterowania (zgodnie z rys. nr E-04), zamontowanej na stacji trafo nr Przewidziano wyprowadzenie dwóch obwodów oświetleniowych: odwód nr 11 dla słupów nr (1-13) oraz obwód nr 2 dla słupów (14-28). Przedmiotowa inwestycja nie znajduje się na terenie objętym ochroną konserwatorską i nie jest wpisana do rejestru zabytków. Projektowana inwestycja ma charakter typowy dla tego typu lokalizacji (oświetlenie uliczne). Zastosowano typowe rozwiązania techniczne i materiały zgodne z wymaganiami przy tego typu realizacjach. Projektowana inwestycja nie wprowadza żadnych elementów zagrożeń dla środowiska naturalnego. 2. Geotechniczne warunki posadowienia obiektów budowlanych W miejscu, w którym projektowana jest budowa linii oświetlenia ulicznego występują proste warunki gruntowe. Budowę linii oświetleniowej, polegającej na demontażu istniejącej sieci, posadowieniu słupów oświetleniowych, ułożeniu napowietrznej linii oraz ułożeniu kabla w ziemi zalicza się do obiektów budowlanych o pierwszej kategorii geotechnicznej. 3. Rysunki Szczegóły przyłącza przedstawiają mapy: 1. Projekt zagospodarowania terenu E-01, E-02, E-03 III Nr strony 4

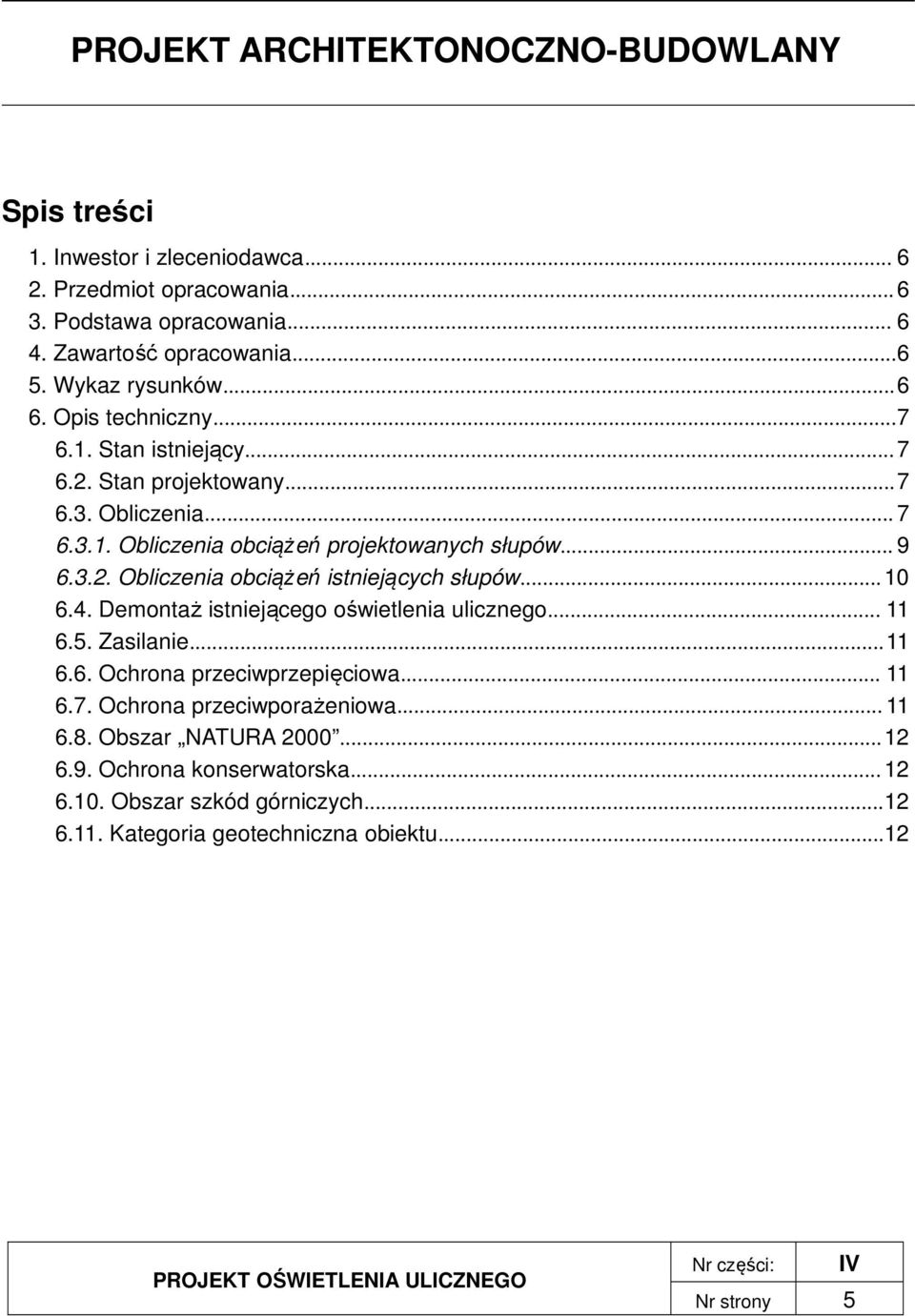

5 ... PROJEKT ARCHITEKTONOCZNO-BUDOWLANY Spis treści 1. Inwestor i zleceniodawca Przedmiot opracowania Podstawa opracowania Zawartość opracowania Wykaz rysunków Opis techniczny Stan istniejący Stan projektowany Obliczenia Obliczenia obciążeń projektowanych słupów Obliczenia obciążeń istniejących słupów Demontaż istniejącego oświetlenia ulicznego Zasilanie Ochrona przeciwprzepięciowa Ochrona przeciwporażeniowa Obszar NATURA Ochrona konserwatorska Obszar szkód górniczych Kategoria geotechniczna obiektu...12 Nr strony 5

6 1. Inwestor i zleceniodawca Gmina Mogilany ul. Rynek Mogilany 2. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany z elementami wykonawczymi branży elektrycznej dla instalacji rozbudowy oświetlenia ulicznego w gminie Mogilany. 3. Podstawa opracowania umowa z Gminą Mogilany, inwentaryzacja stanu istniejącego, warunki przyłączenia, mapa zasadnicza w skali 1:500, obowiązujące przepisy i normy. 4. Zawartość opracowania Dokumentacja obejmuje: ogólne wytyczne projektu, opis techniczny uwzględniający stan istniejący i projektowany, obliczenia projektowanych oraz istniejących słupów, opis układu zasilania, ochronę przeciwprzepięciową, ochronę przeciwporażeniową, część rysunkową obejmującą schemat ideowy instalacji oraz projekt zagospodarowania terenu. 5. Wykaz rysunków Projekt zagospodarowania terenu - E-01, E-02, E-03 Schemat ideowy zasilania - E-04 Nr strony 6

7 6. Opis techniczny 6.1. Stan istniejący Do budowy oświetlenia ulicznego użyte będą następujące słupy nn (ozn. wg rys. E-04): słup nr (A) ŻN-10 słup nr (25) 2xŻN-10 Na powyższych słupach aktualnie zamontowane są oprawy oświetleniowe (do likwidacji). Na stacji trafo nr 3340 zamontowana jest szafka oświetlenia ulicznego SON 1kV, z której będzie zasilana projektowana instalacja oświetlenia Stan projektowany Projektuje się wykonanie linii oświetleniowej na oprawach typu TECEO 1 firmy SCHREDER o źródle światła LED (32 diody), 500mA, o średnim poborze mocy 51 [W]. Oprawy należy umieścić na słupach nr (1-28). Oprawy montować na wysięgnikach 0.6m poniżej projektowanej linii. Połączenie opraw od linii wykonać przewodem YLY 3x2.5 [mm 2 ]. Każdą oprawę zabezpieczyć bezpiecznikiem topikowym 6 [A]. Zasilanie oświetlenia wykonać w następujący sposób: linią napowietrzną nn izolowaną AsXSn 2x35 [mm2] na odcinku pomiędzy projektowanymi słupami nr (1) i nr (28). kablem typu YAKXs 4x35 [mm2] na odcinku pomiędzy istniejącym słupem nr (A) i projektowanym słupem nr (3). Projektuje się dwa obwody oświetleniowe: obwód nr 1 w kierunku ulicyświątnickiej (13 opraw), Obwód nr 2 w kierunku ulicy Myślenickiej (15 opraw). Do budowy oświetlenia ulicznego zaprojektowano 27 słupów z żerdzi strunobetonowych z betonu wirowanego typu E Obliczenia Obliczenia elektryczne na rys. nr E-04. Obliczenia wytrzymałościowe słupów na podstawie katalogów: Nr strony 7

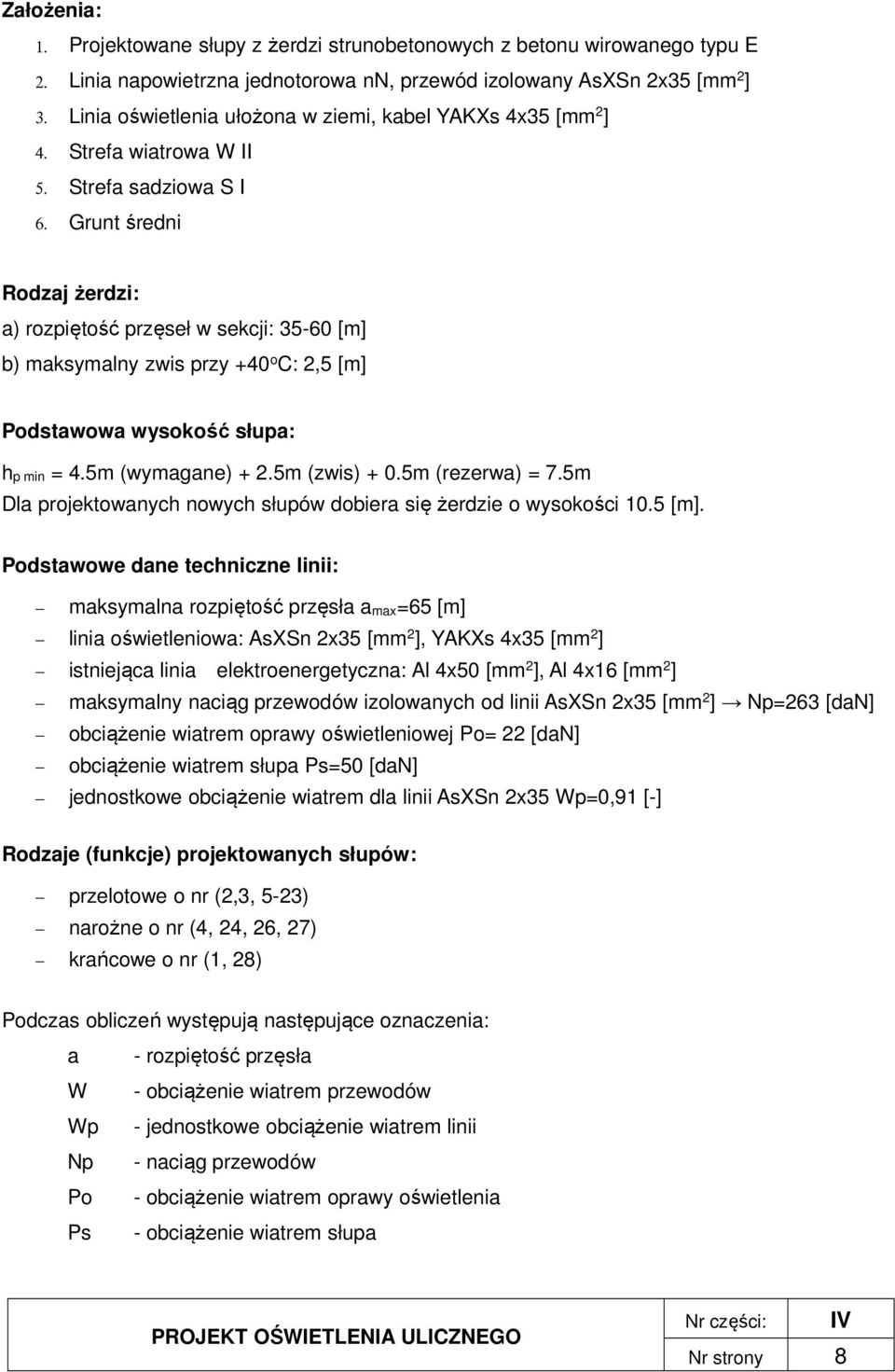

8 Założenia: 1. Projektowane słupy z żerdzi strunobetonowych z betonu wirowanego typu E 2. Linia napowietrzna jednotorowa nn, przewód izolowany AsXSn 2x35 [mm 2 ] 3. Linia oświetlenia ułożona w ziemi, kabel YAKXs 4x35 [mm 2 ] 4. Strefa wiatrowa W II 5. Strefa sadziowa S I 6. Grunt średni Rodzaj żerdzi: a) rozpiętość przęseł w sekcji: [m] b) maksymalny zwis przy +40 o C: 2,5 [m] Podstawowa wysokość słupa: hp min = 4.5m (wymagane) + 2.5m (zwis) + 0.5m (rezerwa) = 7.5m Dla projektowanych nowych słupów dobiera się żerdzie o wysokości 10.5 [m]. Podstawowe dane techniczne linii: maksymalna rozpiętość przęsła amax=65 [m] linia oświetleniowa: AsXSn 2x35 [mm 2 ], YAKXs 4x35 [mm 2 ] istniejąca linia elektroenergetyczna: Al 4x50 [mm 2 ], Al 4x16 [mm 2 ] maksymalny naciąg przewodów izolowanych od linii AsXSn 2x35 [mm 2 ] Np=263 [dan] obciążenie wiatrem oprawy oświetleniowej Po= 22 [dan] obciążenie wiatrem słupa Ps=50 [dan] jednostkowe obciążenie wiatrem dla linii AsXSn 2x35 Wp=0,91 [-] Rodzaje (funkcje) projektowanych słupów: przelotowe o nr (2,3, 5-23) narożne o nr (4, 24, 26, 27) krańcowe o nr (1, 28) Podczas obliczeń występują następujące oznaczenia: a - rozpiętość przęsła W - obciążenie wiatrem przewodów Wp - jednostkowe obciążenie wiatrem linii Np - naciąg przewodów Po - obciążenie wiatrem oprawy oświetlenia Ps - obciążenie wiatrem słupa Nr strony 8

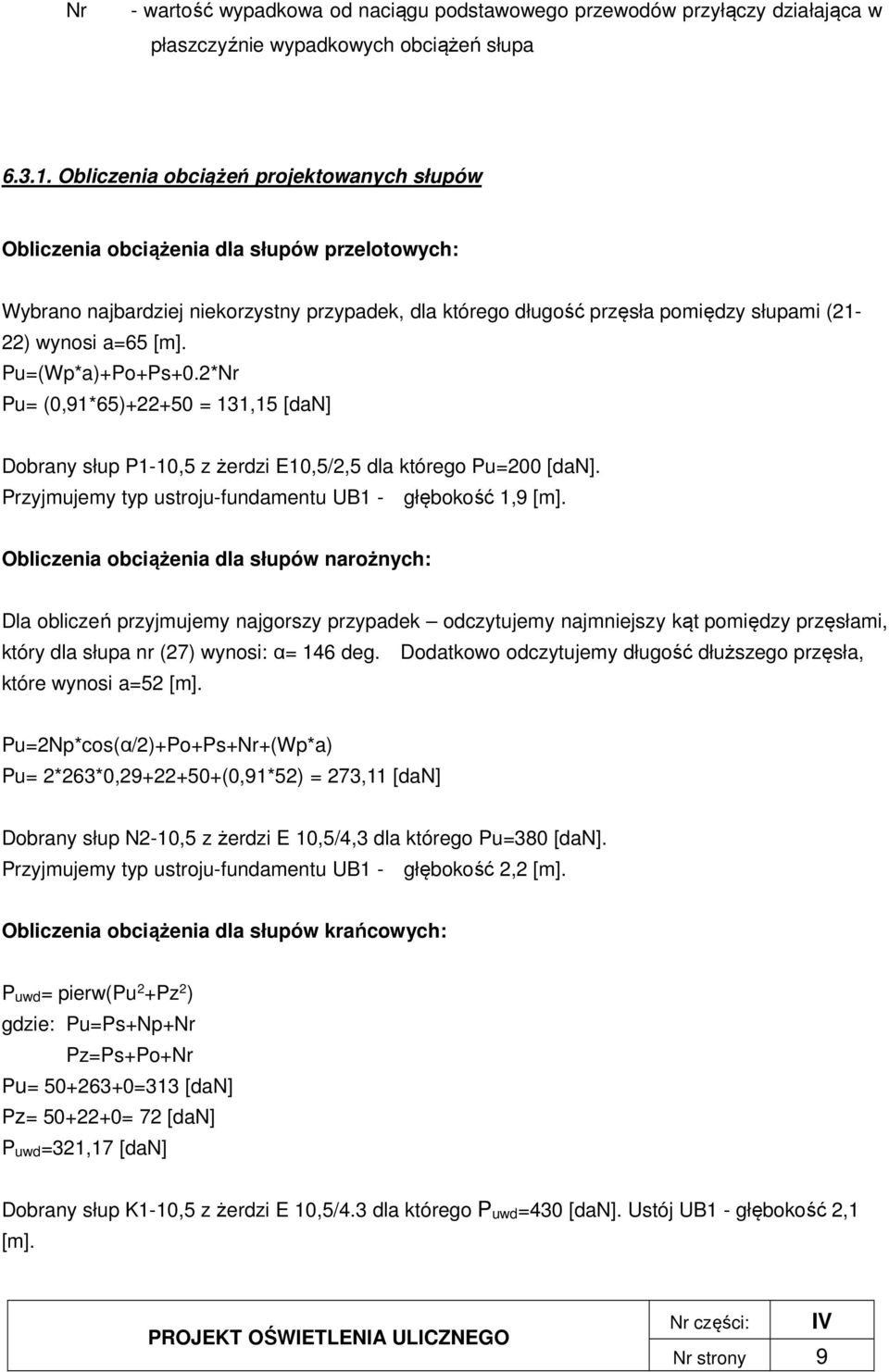

9 Nr - wartość wypadkowa od naciągu podstawowego przewodów przyłączy działająca w płaszczyźnie wypadkowych obciążeń słupa Obliczenia obciążeń projektowanych słupów Obliczenia obciążenia dla słupów przelotowych: Wybrano najbardziej niekorzystny przypadek, dla którego długość przęsła pomiędzy słupami (21-22) wynosi a=65 [m]. Pu=(Wp*a)+Po+Ps+0.2*Nr Pu= (0,91*65) = 131,15 [dan] Dobrany słup P1-10,5 z żerdzi E10,5/2,5 dla którego Pu=200 [dan]. Przyjmujemy typ ustroju-fundamentu UB1 - głębokość 1,9 [m]. Obliczenia obciążenia dla słupów narożnych: Dla obliczeń przyjmujemy najgorszy przypadek odczytujemy najmniejszy kąt pomiędzy przęsłami, który dla słupa nr (27) wynosi: α= 146 deg. Dodatkowo odczytujemy długość dłuższego przęsła, które wynosi a=52 [m]. Pu=2Np*cos(α/2)+Po+Ps+Nr+(Wp*a) Pu= 2*263*0, (0,91*52) = 273,11 [dan] Dobrany słup N2-10,5 z żerdzi E 10,5/4,3 dla którego Pu=380 [dan]. Przyjmujemy typ ustroju-fundamentu UB1 - głębokość 2,2 [m]. Obliczenia obciążenia dla słupów krańcowych: Puwd= pierw(pu 2 +Pz 2 ) gdzie: Pu=Ps+Np+Nr Pz=Ps+Po+Nr Pu= =313 [dan] Pz= = 72 [dan] Puwd=321,17 [dan] Dobrany słup K1-10,5 z żerdzi E 10,5/4.3 dla którego Puwd=430 [dan]. Ustój UB1 - głębokość 2,1 [m]. Nr strony 9

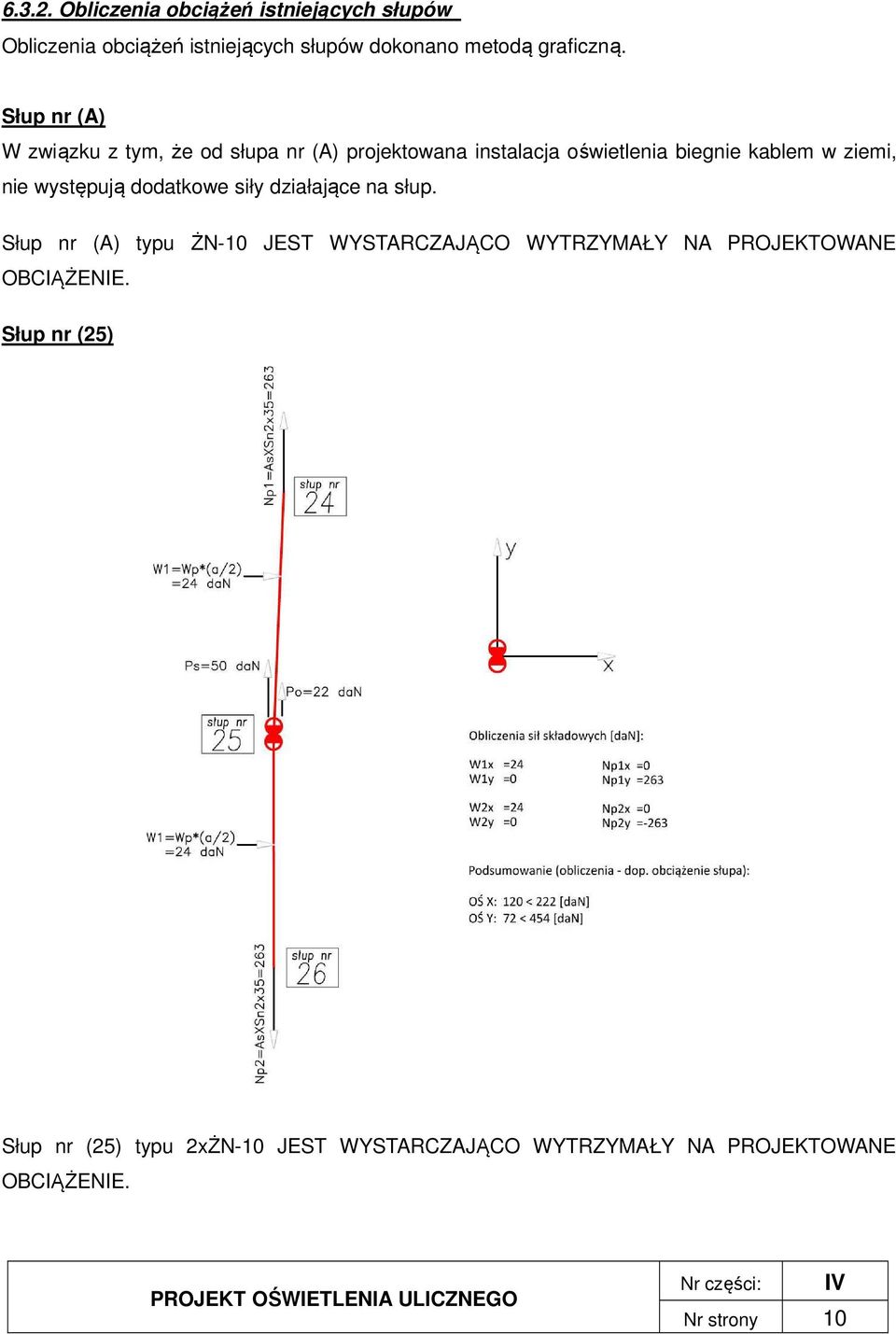

10 Obliczenia obciążeń istniejących słupów Obliczenia obciążeń istniejących słupów dokonano metodą graficzną. Słup nr (A) W związku z tym, że od słupa nr (A) projektowana instalacja oświetlenia biegnie kablem w ziemi, nie występują dodatkowe siły działające na słup. Słup nr (A) typu ŻN-10 JEST WYSTARCZAJĄCO WYTRZYMAŁY NA PROJEKTOWANE OBCIĄŻENIE. Słup nr (25) Słup nr (25) typu 2xŻN-10 JEST WYSTARCZAJĄCO WYTRZYMAŁY NA PROJEKTOWANE OBCIĄŻENIE. Nr strony 10

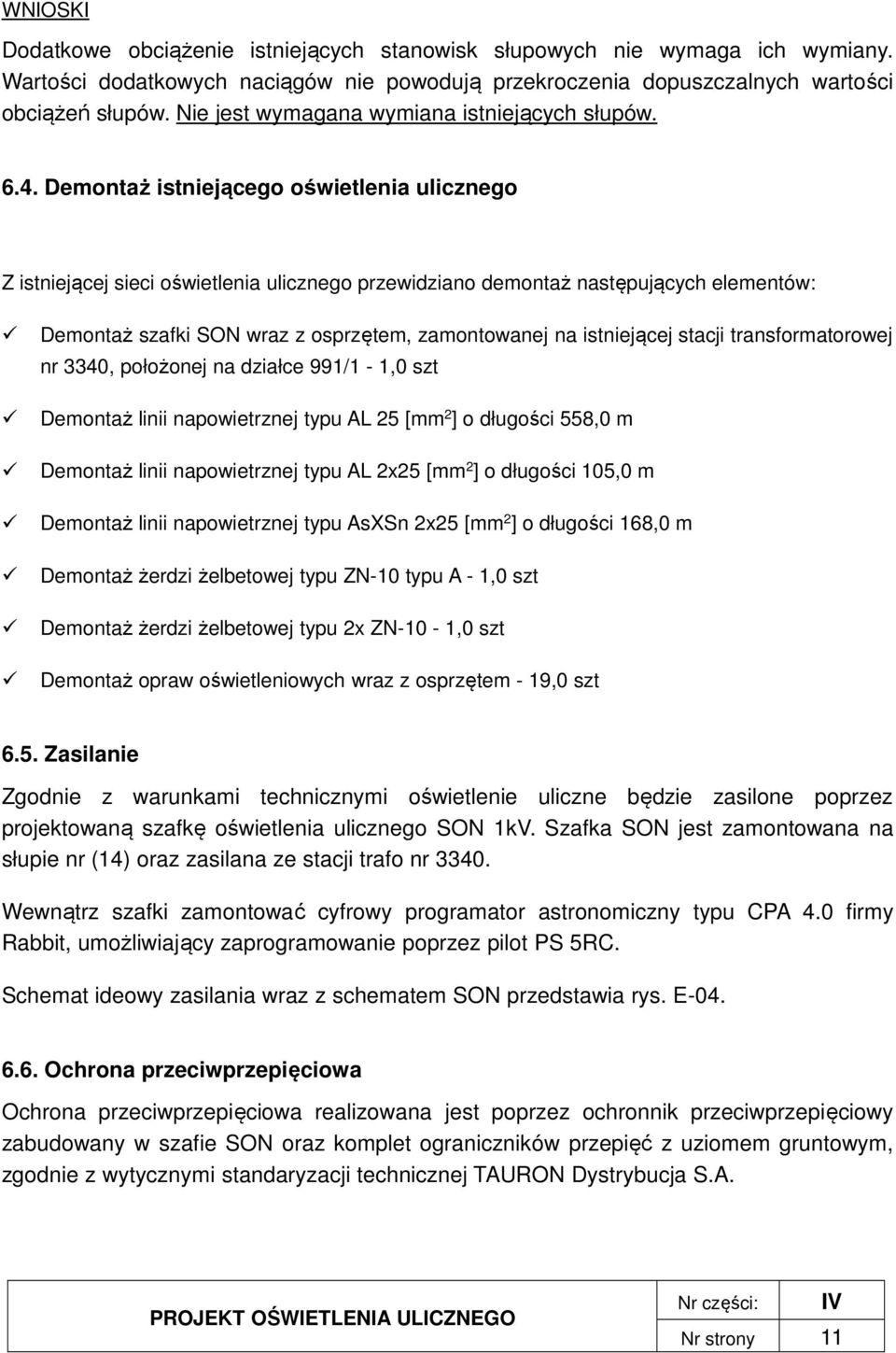

11 WNIOSKI Dodatkowe obciążenie istniejących stanowisk słupowych nie wymaga ich wymiany. Wartości dodatkowych naciągów nie powodują przekroczenia dopuszczalnych wartości obciążeń słupów. Nie jest wymagana wymiana istniejących słupów Demontaż istniejącego oświetlenia ulicznego Z istniejącej sieci oświetlenia ulicznego przewidziano demontaż następujących elementów: Demontaż szafki SON wraz z osprzętem, zamontowanej na istniejącej stacji transformatorowej nr 3340, położonej na działce 991/1-1,0 szt Demontaż linii napowietrznej typu AL 25 [mm 2 ] o długości 558,0 m Demontaż linii napowietrznej typu AL 2x25 [mm 2 ] o długości 105,0 m Demontaż linii napowietrznej typu AsXSn 2x25 [mm 2 ] o długości 168,0 m Demontaż żerdzi żelbetowej typu ZN-10 typu A - 1,0 szt Demontaż żerdzi żelbetowej typu 2x ZN-10-1,0 szt Demontaż opraw oświetleniowych wraz z osprzętem - 19,0 szt 6.5. Zasilanie Zgodnie z warunkami technicznymi oświetlenie uliczne będzie zasilone poprzez projektowaną szafkę oświetlenia ulicznego SON 1kV. Szafka SON jest zamontowana na słupie nr (14) oraz zasilana ze stacji trafo nr Wewnątrz szafki zamontować cyfrowy programator astronomiczny typu CPA 4.0 firmy Rabbit, umożliwiający zaprogramowanie poprzez pilot PS 5RC. Schemat ideowy zasilania wraz z schematem SON przedstawia rys. E Ochrona przeciwprzepięciowa Ochrona przeciwprzepięciowa realizowana jest poprzez ochronnik przeciwprzepięciowy zabudowany w szafie SON oraz komplet ograniczników przepięć z uziomem gruntowym, zgodnie z wytycznymi standaryzacji technicznej TAURON Dystrybucja S.A. Nr strony 11
