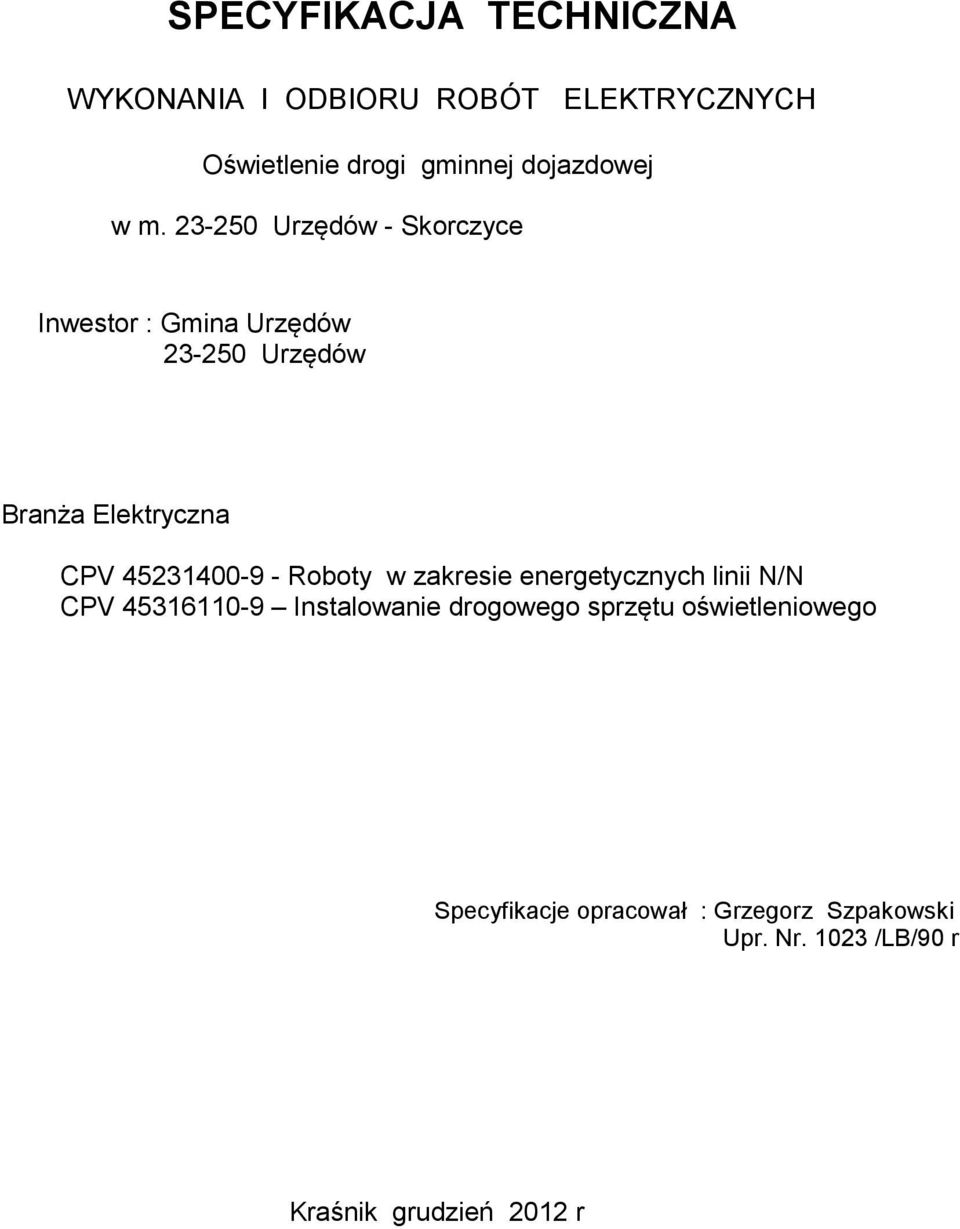

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH Oświetlenie drogi gminnej dojazdowej w m Urzędów - Skorczyce Inwestor : Gmina Urzędów Urzędów Branża Elektryczna CPV Roboty w zakresie energetycznych linii N/N CPV Instalowanie drogowego sprzętu oświetleniowego Specyfikacje opracował : Grzegorz Szpakowski Upr. Nr /LB/90 r Kraśnik grudzień 2012 r

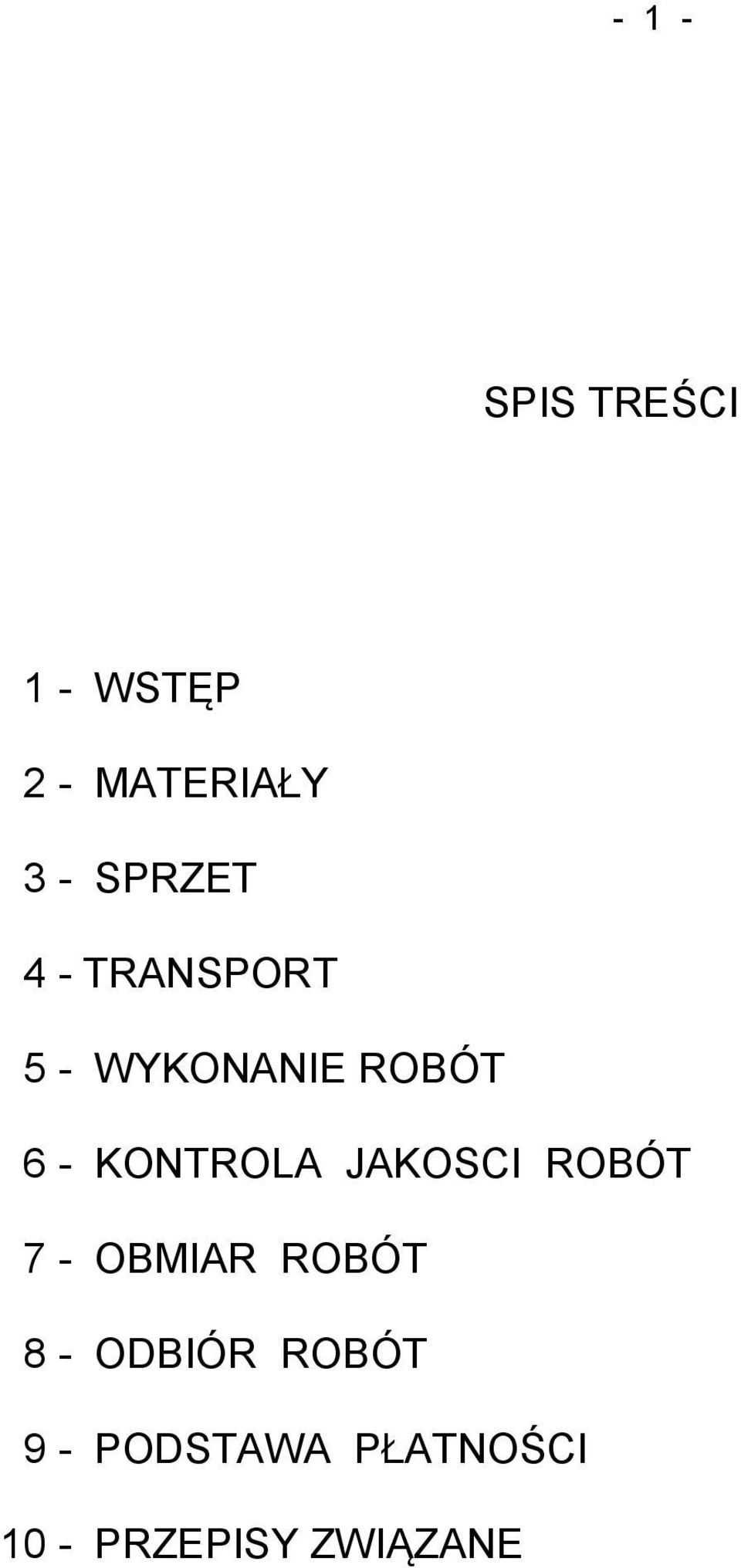

2 - 1 - SPIS TREŚCI 1 - WSTĘP 2 - MATERIAŁY 3 - SPRZET 4 - TRANSPORT 5 - WYKONANIE ROBÓT 6 - KONTROLA JAKOSCI ROBÓT 7 - OBMIAR ROBÓT 8 - ODBIÓR ROBÓT 9 - PODSTAWA PŁATNOŚCI 10 - PRZEPISY ZWIĄZANE

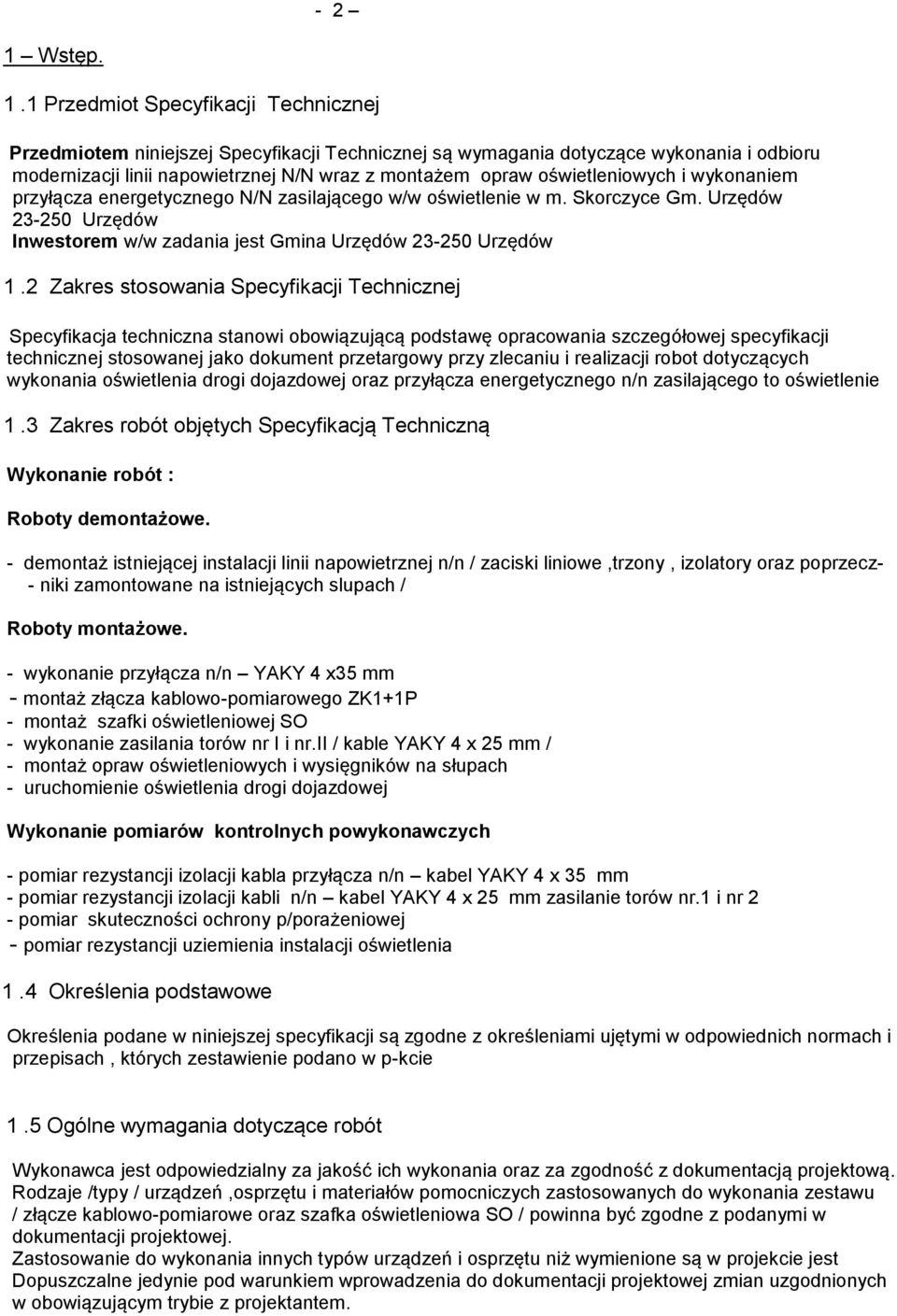

3 - 2 1 Wstęp. 1.1 Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru modernizacji linii napowietrznej N/N wraz z montażem opraw oświetleniowych i wykonaniem przyłącza energetycznego N/N zasilającego w/w oświetlenie w m. Skorczyce Gm. Urzędów Urzędów Inwestorem w/w zadania jest Gmina Urzędów Urzędów 1.2 Zakres stosowania Specyfikacji Technicznej Specyfikacja techniczna stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej stosowanej jako dokument przetargowy przy zlecaniu i realizacji robot dotyczących wykonania oświetlenia drogi dojazdowej oraz przyłącza energetycznego n/n zasilającego to oświetlenie 1.3 Zakres robót objętych Specyfikacją Techniczną Wykonanie robót : Roboty demontażowe. - demontaż istniejącej instalacji linii napowietrznej n/n / zaciski liniowe,trzony, izolatory oraz poprzecz- - niki zamontowane na istniejących slupach / Roboty montażowe. - wykonanie przyłącza n/n YAKY 4 x35 mm - montaż złącza kablowo-pomiarowego ZK1+1P - montaż szafki oświetleniowej SO - wykonanie zasilania torów nr I i nr.ii / kable YAKY 4 x 25 mm / - montaż opraw oświetleniowych i wysięgników na słupach - uruchomienie oświetlenia drogi dojazdowej Wykonanie pomiarów kontrolnych powykonawczych - pomiar rezystancji izolacji kabla przyłącza n/n kabel YAKY 4 x 35 mm - pomiar rezystancji izolacji kabli n/n kabel YAKY 4 x 25 mm zasilanie torów nr.1 i nr 2 - pomiar skuteczności ochrony p/porażeniowej - pomiar rezystancji uziemienia instalacji oświetlenia 1.4 Określenia podstawowe Określenia podane w niniejszej specyfikacji są zgodne z określeniami ujętymi w odpowiednich normach i przepisach, których zestawienie podano w p-kcie 1.5 Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową. Rodzaje /typy / urządzeń,osprzętu i materiałów pomocniczych zastosowanych do wykonania zestawu / złącze kablowo-pomiarowe oraz szafka oświetleniowa SO / powinna być zgodne z podanymi w dokumentacji projektowej. Zastosowanie do wykonania innych typów urządzeń i osprzętu niż wymienione są w projekcie jest Dopuszczalne jedynie pod warunkiem wprowadzenia do dokumentacji projektowej zmian uzgodnionych w obowiązującym trybie z projektantem.

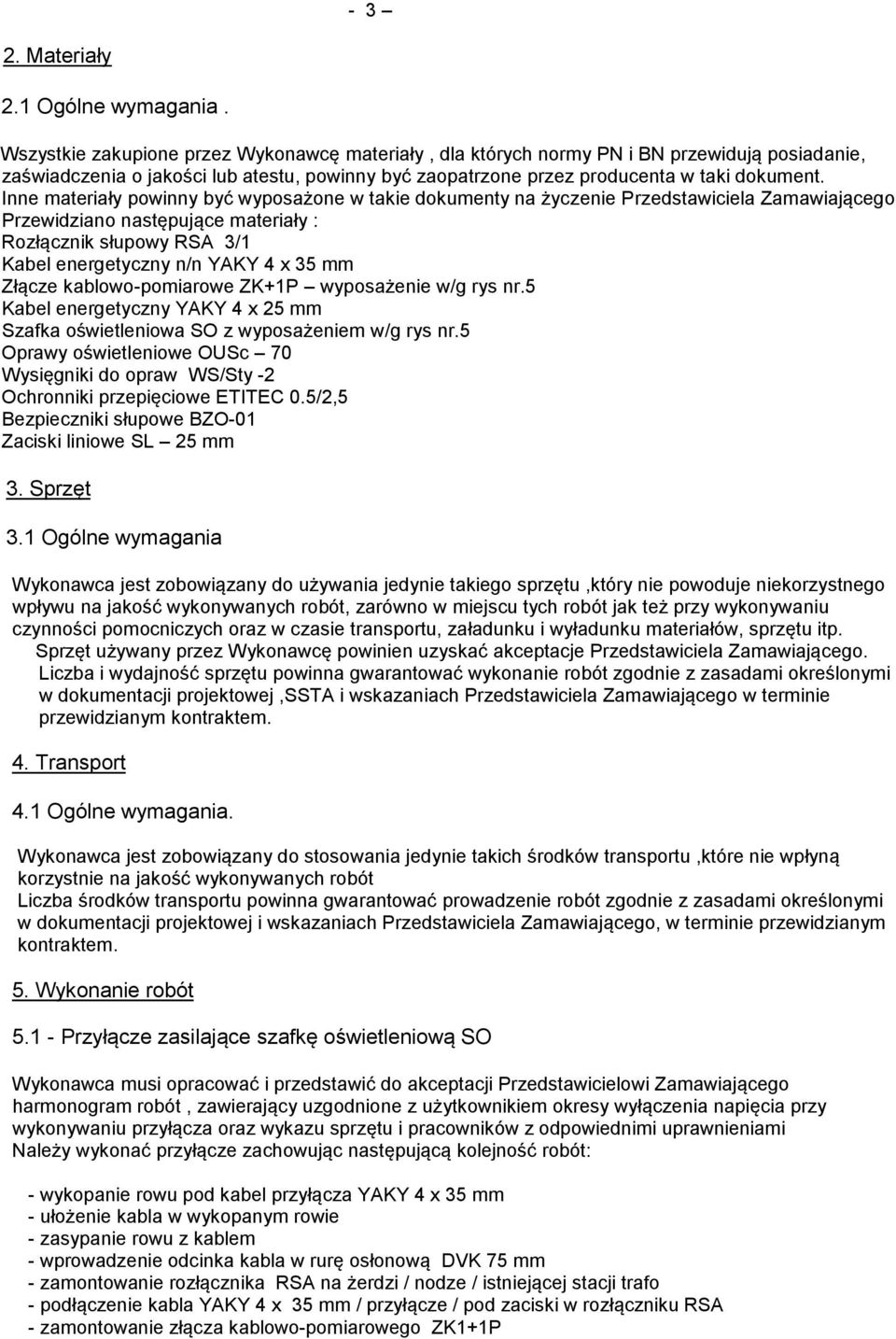

4 Materiały 2.1 Ogólne wymagania. Wszystkie zakupione przez Wykonawcę materiały, dla których normy PN i BN przewidują posiadanie, zaświadczenia o jakości lub atestu, powinny być zaopatrzone przez producenta w taki dokument. Inne materiały powinny być wyposażone w takie dokumenty na życzenie Przedstawiciela Zamawiającego Przewidziano następujące materiały : Rozłącznik słupowy RSA 3/1 Kabel energetyczny n/n YAKY 4 x 35 mm Złącze kablowo-pomiarowe ZK+1P wyposażenie w/g rys nr.5 Kabel energetyczny YAKY 4 x 25 mm Szafka oświetleniowa SO z wyposażeniem w/g rys nr.5 Oprawy oświetleniowe OUSc 70 Wysięgniki do opraw WS/Sty -2 Ochronniki przepięciowe ETITEC 0.5/2,5 Bezpieczniki słupowe BZO-01 Zaciski liniowe SL 25 mm 3. Sprzęt 3.1 Ogólne wymagania Wykonawca jest zobowiązany do używania jedynie takiego sprzętu,który nie powoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez Wykonawcę powinien uzyskać akceptacje Przedstawiciela Zamawiającego. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowej,ssta i wskazaniach Przedstawiciela Zamawiającego w terminie przewidzianym kontraktem. 4. Transport 4.1 Ogólne wymagania. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu,które nie wpłyną korzystnie na jakość wykonywanych robót Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej i wskazaniach Przedstawiciela Zamawiającego, w terminie przewidzianym kontraktem. 5. Wykonanie robót Przyłącze zasilające szafkę oświetleniową SO Wykonawca musi opracować i przedstawić do akceptacji Przedstawicielowi Zamawiającego harmonogram robót, zawierający uzgodnione z użytkownikiem okresy wyłączenia napięcia przy wykonywaniu przyłącza oraz wykazu sprzętu i pracowników z odpowiednimi uprawnieniami Należy wykonać przyłącze zachowując następującą kolejność robót: - wykopanie rowu pod kabel przyłącza YAKY 4 x 35 mm - ułożenie kabla w wykopanym rowie - zasypanie rowu z kablem - wprowadzenie odcinka kabla w rurę osłonową DVK 75 mm - zamontowanie rozłącznika RSA na żerdzi / nodze / istniejącej stacji trafo - podłączenie kabla YAKY 4 x 35 mm / przyłącze / pod zaciski w rozłączniku RSA - zamontowanie złącza kablowo-pomiarowego ZK1+1P

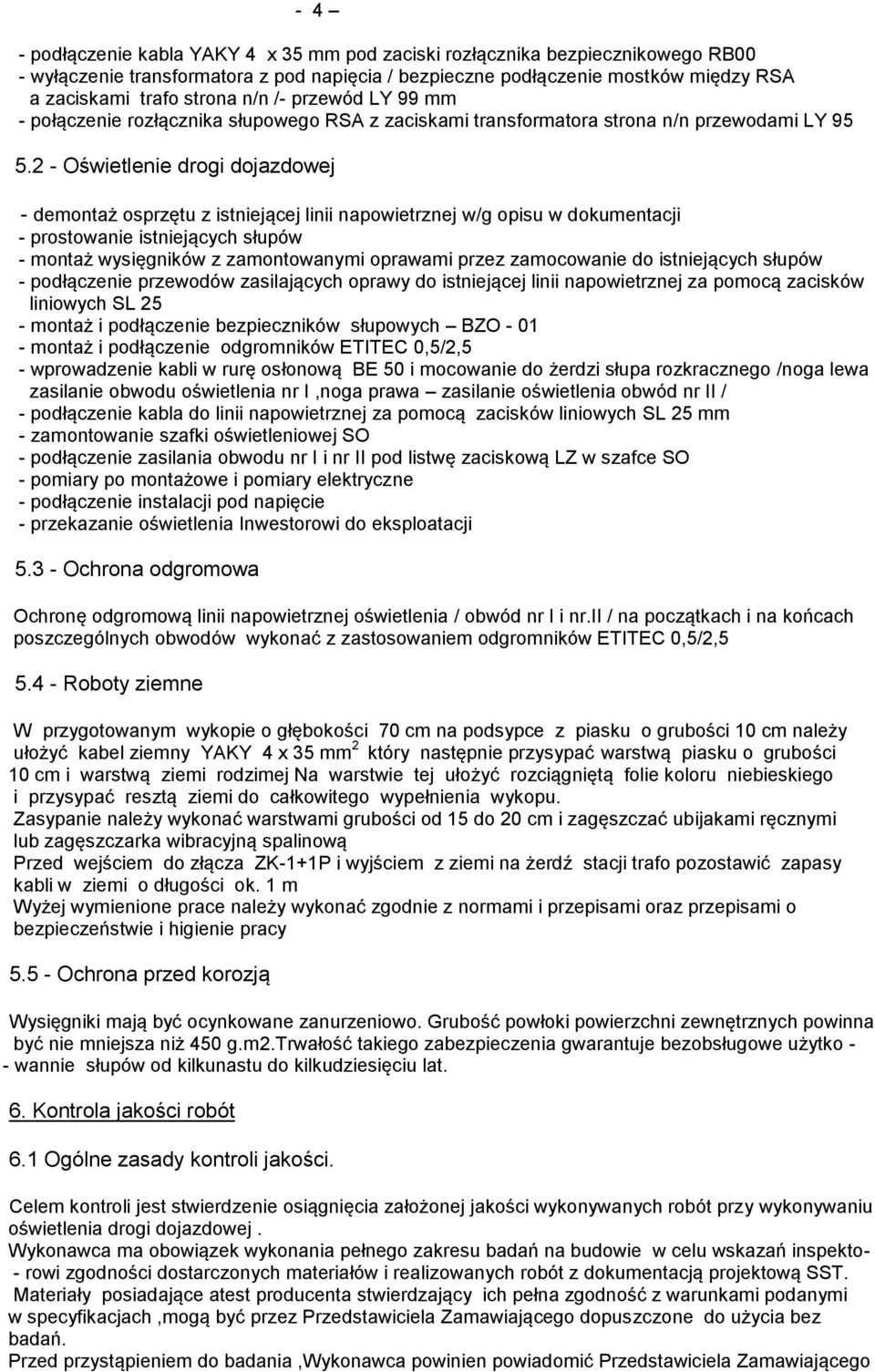

5 - 4 - podłączenie kabla YAKY 4 x 35 mm pod zaciski rozłącznika bezpiecznikowego RB00 - wyłączenie transformatora z pod napięcia / bezpieczne podłączenie mostków między RSA a zaciskami trafo strona n/n /- przewód LY 99 mm - połączenie rozłącznika słupowego RSA z zaciskami transformatora strona n/n przewodami LY Oświetlenie drogi dojazdowej - demontaż osprzętu z istniejącej linii napowietrznej w/g opisu w dokumentacji - prostowanie istniejących słupów - montaż wysięgników z zamontowanymi oprawami przez zamocowanie do istniejących słupów - podłączenie przewodów zasilających oprawy do istniejącej linii napowietrznej za pomocą zacisków liniowych SL 25 - montaż i podłączenie bezpieczników słupowych BZO montaż i podłączenie odgromników ETITEC 0,5/2,5 - wprowadzenie kabli w rurę osłonową BE 50 i mocowanie do żerdzi słupa rozkracznego /noga lewa zasilanie obwodu oświetlenia nr I,noga prawa zasilanie oświetlenia obwód nr II / - podłączenie kabla do linii napowietrznej za pomocą zacisków liniowych SL 25 mm - zamontowanie szafki oświetleniowej SO - podłączenie zasilania obwodu nr I i nr II pod listwę zaciskową LZ w szafce SO - pomiary po montażowe i pomiary elektryczne - podłączenie instalacji pod napięcie - przekazanie oświetlenia Inwestorowi do eksploatacji Ochrona odgromowa Ochronę odgromową linii napowietrznej oświetlenia / obwód nr I i nr.ii / na początkach i na końcach poszczególnych obwodów wykonać z zastosowaniem odgromników ETITEC 0,5/2, Roboty ziemne W przygotowanym wykopie o głębokości 70 cm na podsypce z piasku o grubości 10 cm należy ułożyć kabel ziemny YAKY 4 x 35 mm 2 który następnie przysypać warstwą piasku o grubości 10 cm i warstwą ziemi rodzimej Na warstwie tej ułożyć rozciągniętą folie koloru niebieskiego i przysypać resztą ziemi do całkowitego wypełnienia wykopu. Zasypanie należy wykonać warstwami grubości od 15 do 20 cm i zagęszczać ubijakami ręcznymi lub zagęszczarka wibracyjną spalinową Przed wejściem do złącza ZK-1+1P i wyjściem z ziemi na żerdź stacji trafo pozostawić zapasy kabli w ziemi o długości ok. 1 m Wyżej wymienione prace należy wykonać zgodnie z normami i przepisami oraz przepisami o bezpieczeństwie i higienie pracy Ochrona przed korozją Wysięgniki mają być ocynkowane zanurzeniowo. Grubość powłoki powierzchni zewnętrznych powinna być nie mniejsza niż 450 g.m2.trwałość takiego zabezpieczenia gwarantuje bezobsługowe użytko - - wannie słupów od kilkunastu do kilkudziesięciu lat. 6. Kontrola jakości robót 6.1 Ogólne zasady kontroli jakości. Celem kontroli jest stwierdzenie osiągnięcia założonej jakości wykonywanych robót przy wykonywaniu oświetlenia drogi dojazdowej. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazań inspekto- - rowi zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektową SST. Materiały posiadające atest producenta stwierdzający ich pełna zgodność z warunkami podanymi w specyfikacjach,mogą być przez Przedstawiciela Zamawiającego dopuszczone do użycia bez badań. Przed przystąpieniem do badania,wykonawca powinien powiadomić Przedstawiciela Zamawiającego

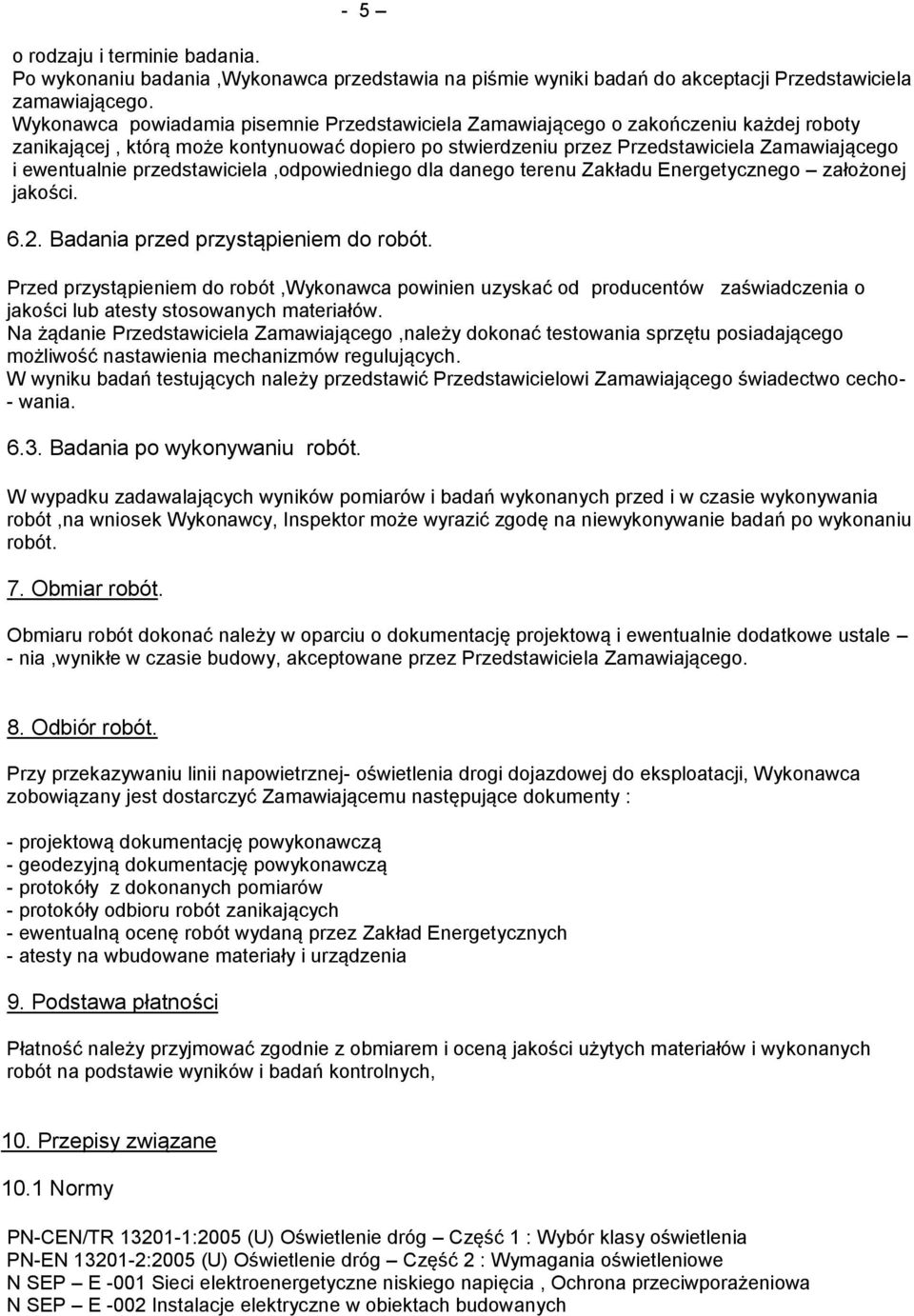

6 - 5 o rodzaju i terminie badania. Po wykonaniu badania,wykonawca przedstawia na piśmie wyniki badań do akceptacji Przedstawiciela zamawiającego. Wykonawca powiadamia pisemnie Przedstawiciela Zamawiającego o zakończeniu każdej roboty zanikającej, którą może kontynuować dopiero po stwierdzeniu przez Przedstawiciela Zamawiającego i ewentualnie przedstawiciela,odpowiedniego dla danego terenu Zakładu Energetycznego założonej jakości Badania przed przystąpieniem do robót. Przed przystąpieniem do robót,wykonawca powinien uzyskać od producentów zaświadczenia o jakości lub atesty stosowanych materiałów. Na żądanie Przedstawiciela Zamawiającego,należy dokonać testowania sprzętu posiadającego możliwość nastawienia mechanizmów regulujących. W wyniku badań testujących należy przedstawić Przedstawicielowi Zamawiającego świadectwo cecho- - wania Badania po wykonywaniu robót. W wypadku zadawalających wyników pomiarów i badań wykonanych przed i w czasie wykonywania robót,na wniosek Wykonawcy, Inspektor może wyrazić zgodę na niewykonywanie badań po wykonaniu robót. 7. Obmiar robót. Obmiaru robót dokonać należy w oparciu o dokumentację projektową i ewentualnie dodatkowe ustale - nia,wynikłe w czasie budowy, akceptowane przez Przedstawiciela Zamawiającego. 8. Odbiór robót. Przy przekazywaniu linii napowietrznej- oświetlenia drogi dojazdowej do eksploatacji, Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty : - projektową dokumentację powykonawczą - geodezyjną dokumentację powykonawczą - protokóły z dokonanych pomiarów - protokóły odbioru robót zanikających - ewentualną ocenę robót wydaną przez Zakład Energetycznych - atesty na wbudowane materiały i urządzenia 9. Podstawa płatności Płatność należy przyjmować zgodnie z obmiarem i oceną jakości użytych materiałów i wykonanych robót na podstawie wyników i badań kontrolnych, 10. Przepisy związane 10.1 Normy PN-CEN/TR :2005 (U) Oświetlenie dróg Część 1 : Wybór klasy oświetlenia PN-EN :2005 (U) Oświetlenie dróg Część 2 : Wymagania oświetleniowe N SEP E -001 Sieci elektroenergetyczne niskiego napięcia, Ochrona przeciwporażeniowa N SEP E -002 Instalacje elektryczne w obiektach budowanych

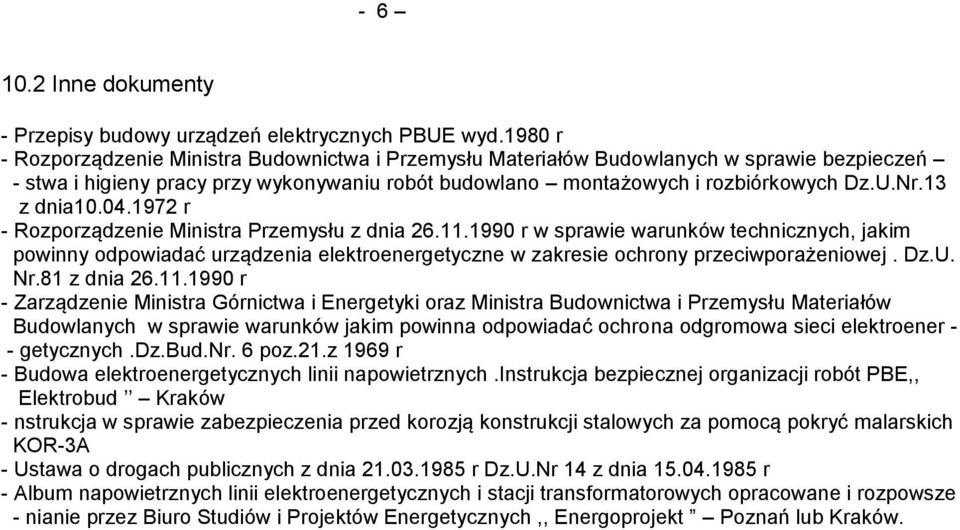

7 Inne dokumenty - Przepisy budowy urządzeń elektrycznych PBUE wyd.1980 r - Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeń - stwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych Dz.U.Nr.13 z dnia r - Rozporządzenie Ministra Przemysłu z dnia r w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. Dz.U. Nr.81 z dnia r - Zarządzenie Ministra Górnictwa i Energetyki oraz Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie warunków jakim powinna odpowiadać ochrona odgromowa sieci elektroener - - getycznych.dz.bud.nr. 6 poz.21.z 1969 r - Budowa elektroenergetycznych linii napowietrznych.instrukcja bezpiecznej organizacji robót PBE,, Elektrobud Kraków - nstrukcja w sprawie zabezpieczenia przed korozją konstrukcji stalowych za pomocą pokryć malarskich KOR-3A - Ustawa o drogach publicznych z dnia r Dz.U.Nr 14 z dnia r - Album napowietrznych linii elektroenergetycznych i stacji transformatorowych opracowane i rozpowsze - nianie przez Biuro Studiów i Projektów Energetycznych,, Energoprojekt Poznań lub Kraków.
