Selection Professional. Podręcznik

Transkrypt

1 Selection Professional Podręcznik

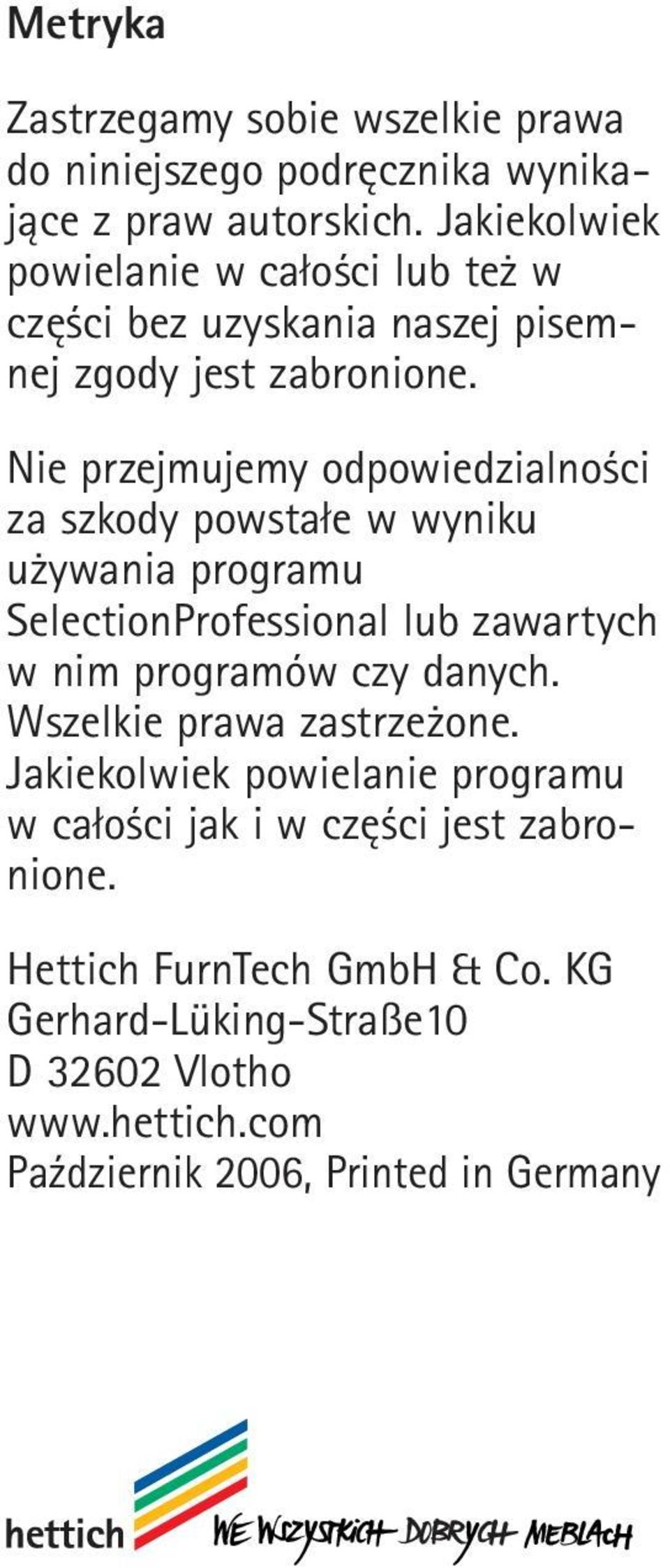

2 Metryka Zastrzegamy sobie wszelkie prawa do niniejszego podręcznika wynikające z praw autorskich. Jakiekolwiek powielanie w całości lub też w części bez uzyskania naszej pisemnej zgody jest zabronione. Nie przejmujemy odpowiedzialności za szkody powstałe w wyniku używania programu SelectionProfessional lub zawartych w nim programów czy danych. Wszelkie prawa zastrzeżone. Jakiekolwiek powielanie programu w całości jak i w części jest zabronione. Hettich FurnTech GmbH & Co. KG Gerhard-Lüking-Straße10 D Vlotho Październik 2006, Printed in Germany

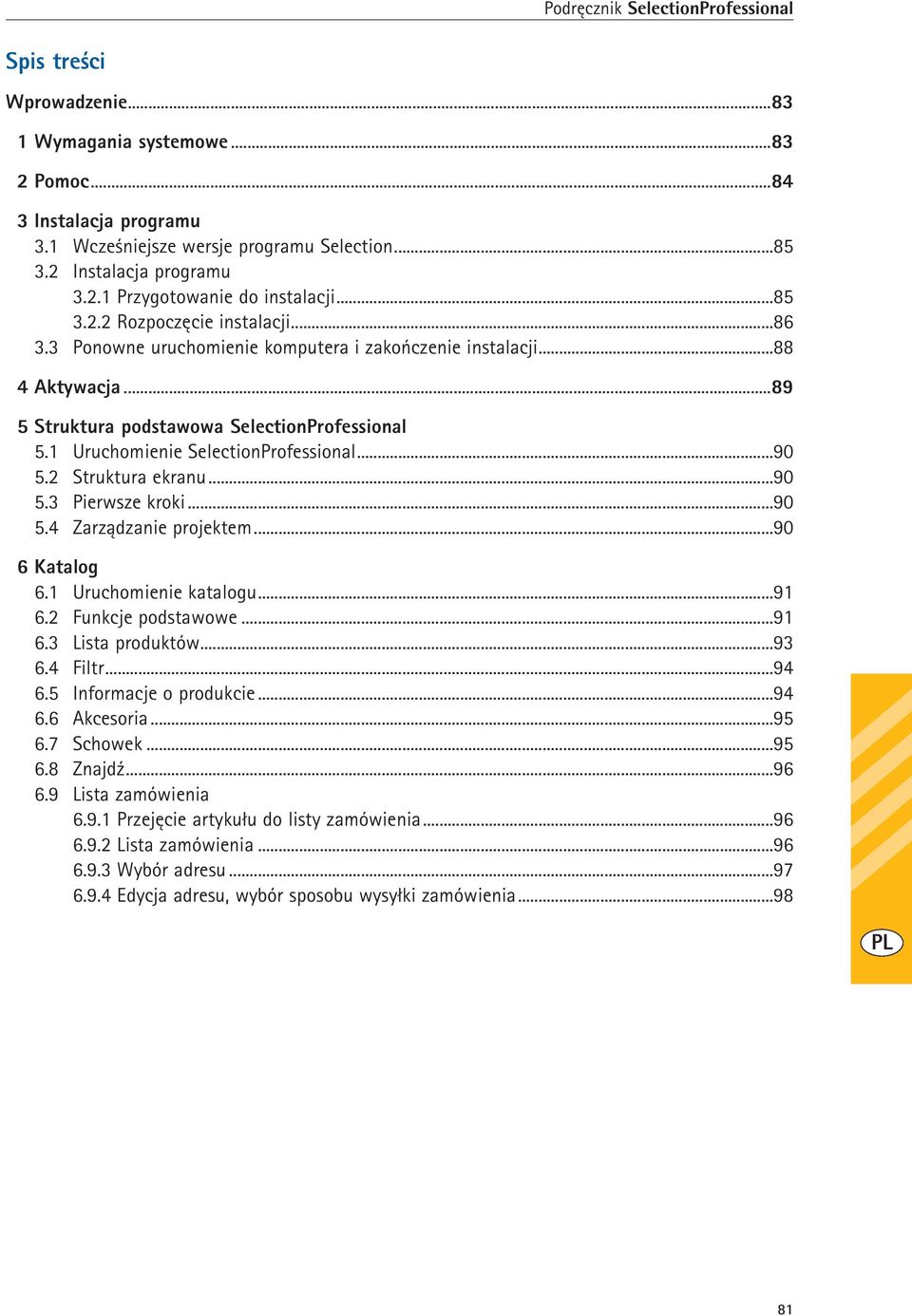

3 Spis treści Wprowadzenie Wymagania systemowe Pomoc Instalacja programu 3.1 Wcześniejsze wersje programu Selection Instalacja programu Przygotowanie do instalacji Rozpoczęcie instalacji Ponowne uruchomienie komputera i zakończenie instalacji Aktywacja Struktura podstawowa SelectionProfessional 5.1 Uruchomienie SelectionProfessional Struktura ekranu Pierwsze kroki Zarządzanie projektem Katalog 6.1 Uruchomienie katalogu Funkcje podstawowe Lista produktów Filtr Informacje o produkcie Akcesoria Schowek Znajdź Lista zamówienia Przejęcie artykułu do listy zamówienia Lista zamówienia Wybór adresu Edycja adresu, wybór sposobu wysyłki zamówienia

4 7 Designer 7.1 Pierwsze kroki Uruchomienie programu Designer, podstawy Elementy programu Struktura ekranu Konstrukcja przykładowa - szafa Przykładowa szafa oraz film video Start i wybór konstrukcji Podział korpusu Lista artykułów/wybór z katalogu Widok 3D/gotowa konstrukcja Struktura maski Prezentacja w AutoCAD Strefy i elementy Przykład wyboru stref Zmiana, usuwanie, ukrywanie elementów Podział frontów i elementów Ładowanie, zapisywanie, biblioteka szaf AutoCad i aranżacja pomieszczenia Zarządzanie SelectionProfessional 10.1 Uruchomienie zarządzania Instalowanie/usuwanie komponentów DWG, PDF oraz ścieżki obrazów Aktualizacja SelectionProfessional Usuwanie 12.1 Uruchomienie zarządzania systemem Windows Windows 2000 oraz Windows XP (widok klasyczny) Windows XP (widok standardowy) Uruchomienie usuwania SelectionProfessional Po odinstalowaniu

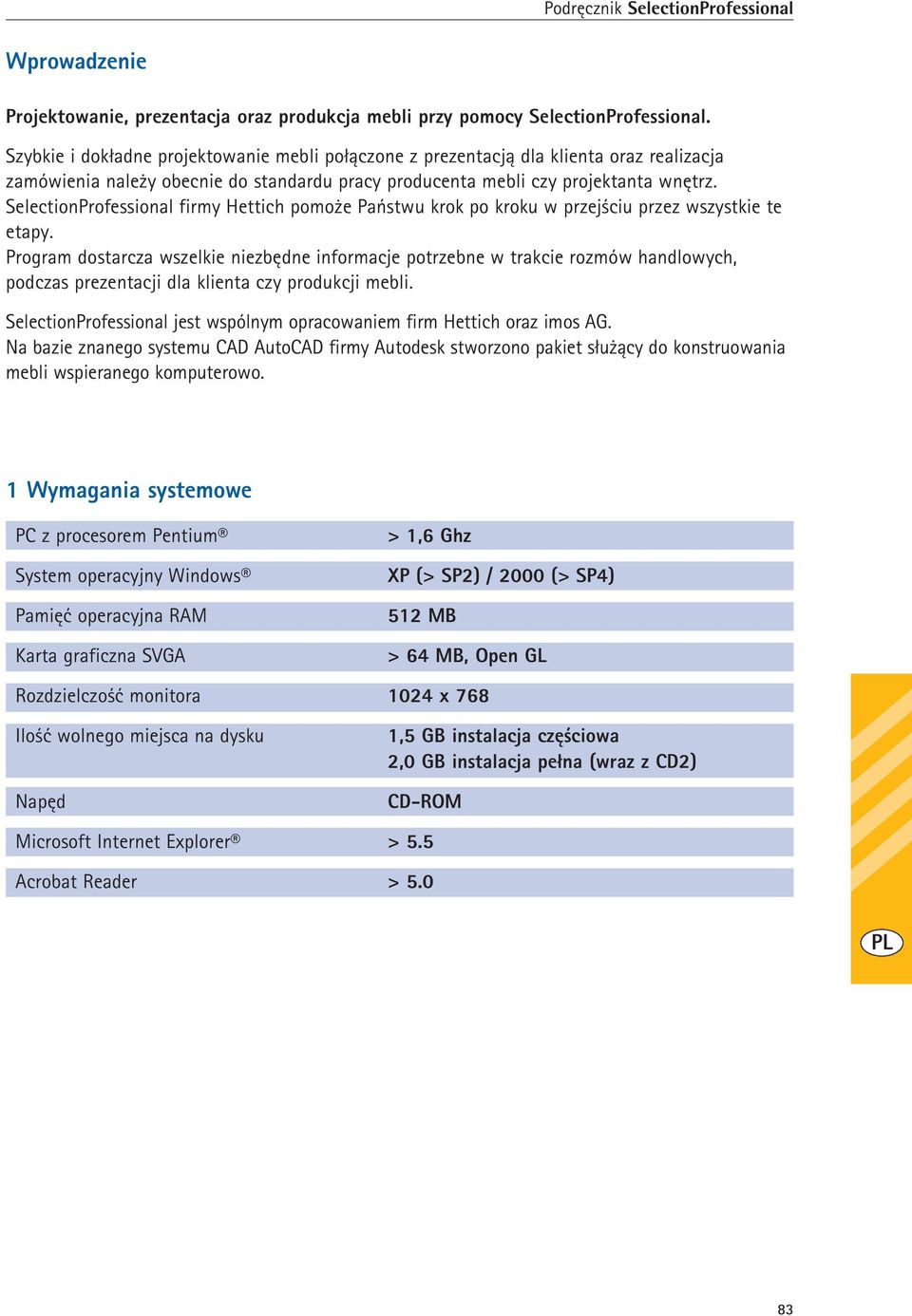

5 Wprowadzenie Projektowanie, prezentacja oraz produkcja mebli przy pomocy SelectionProfessional. Szybkie i dokładne projektowanie mebli połączone z prezentacją dla klienta oraz realizacja zamówienia należy obecnie do standardu pracy producenta mebli czy projektanta wnętrz. SelectionProfessional firmy Hettich pomoże Państwu krok po kroku w przejściu przez wszystkie te etapy. Program dostarcza wszelkie niezbędne informacje potrzebne w trakcie rozmów handlowych, podczas prezentacji dla klienta czy produkcji mebli. SelectionProfessional jest wspólnym opracowaniem firm Hettich oraz imos AG. Na bazie znanego systemu CAD AutoCAD firmy Autodesk stworzono pakiet służący do konstruowania mebli wspieranego komputerowo. 1 Wymagania systemowe PC z procesorem Pentium System operacyjny Windows Pamięć operacyjna RAM Karta graficzna SVGA > 1,6 Ghz XP (> SP2) / 2000 (> SP4) 512 MB > 64 MB, Open GL Rozdzielczość monitora 1024 x 768 Ilość wolnego miejsca na dysku Napęd 1,5 GB instalacja częściowa 2,0 GB instalacja pełna (wraz z CD2) CD-ROM Microsoft Internet Explorer > 5.5 Acrobat Reader >

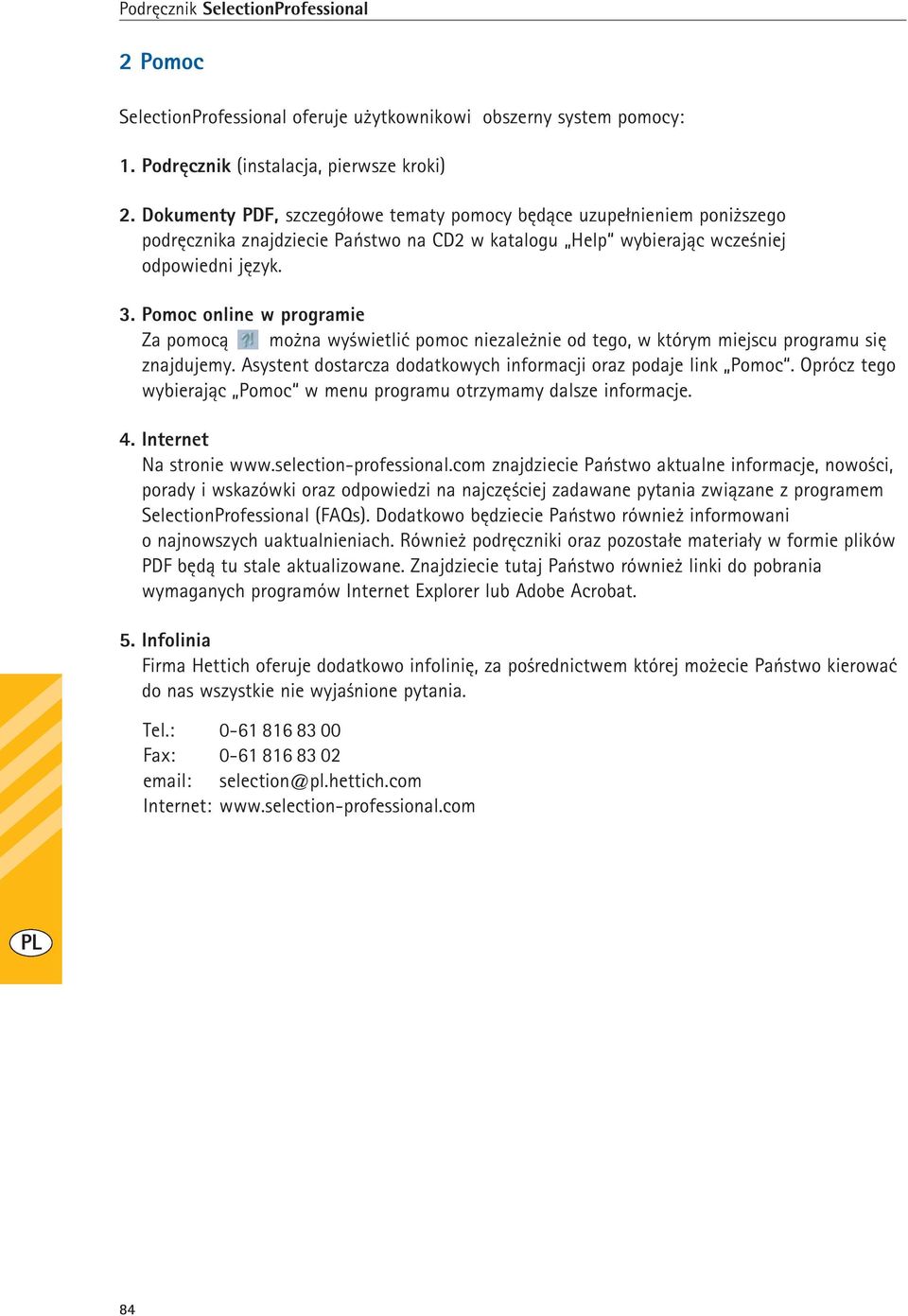

6 2 Pomoc SelectionProfessional oferuje użytkownikowi obszerny system pomocy: 1. Podręcznik (instalacja, pierwsze kroki) 2. Dokumenty PDF, szczegółowe tematy pomocy będące uzupełnieniem poniższego podręcznika znajdziecie Państwo na CD2 w katalogu Help wybierając wcześniej odpowiedni język. 3. Pomoc online w programie Za pomocą można wyświetlić pomoc niezależnie od tego, w którym miejscu programu się znajdujemy. Asystent dostarcza dodatkowych informacji oraz podaje link Pomoc. Oprócz tego wybierając Pomoc w menu programu otrzymamy dalsze informacje. 4. Internet Na stronie znajdziecie Państwo aktualne informacje, nowości, porady i wskazówki oraz odpowiedzi na najczęściej zadawane pytania związane z programem SelectionProfessional (FAQs). Dodatkowo będziecie Państwo również informowani o najnowszych uaktualnieniach. Również podręczniki oraz pozostałe materiały w formie plików PDF będą tu stale aktualizowane. Znajdziecie tutaj Państwo również linki do pobrania wymaganych programów Internet Explorer lub Adobe Acrobat. 5. Infolinia Firma Hettich oferuje dodatkowo infolinię, za pośrednictwem której możecie Państwo kierować do nas wszystkie nie wyjaśnione pytania. Tel.: Fax: selection@pl.hettich.com Internet: 84

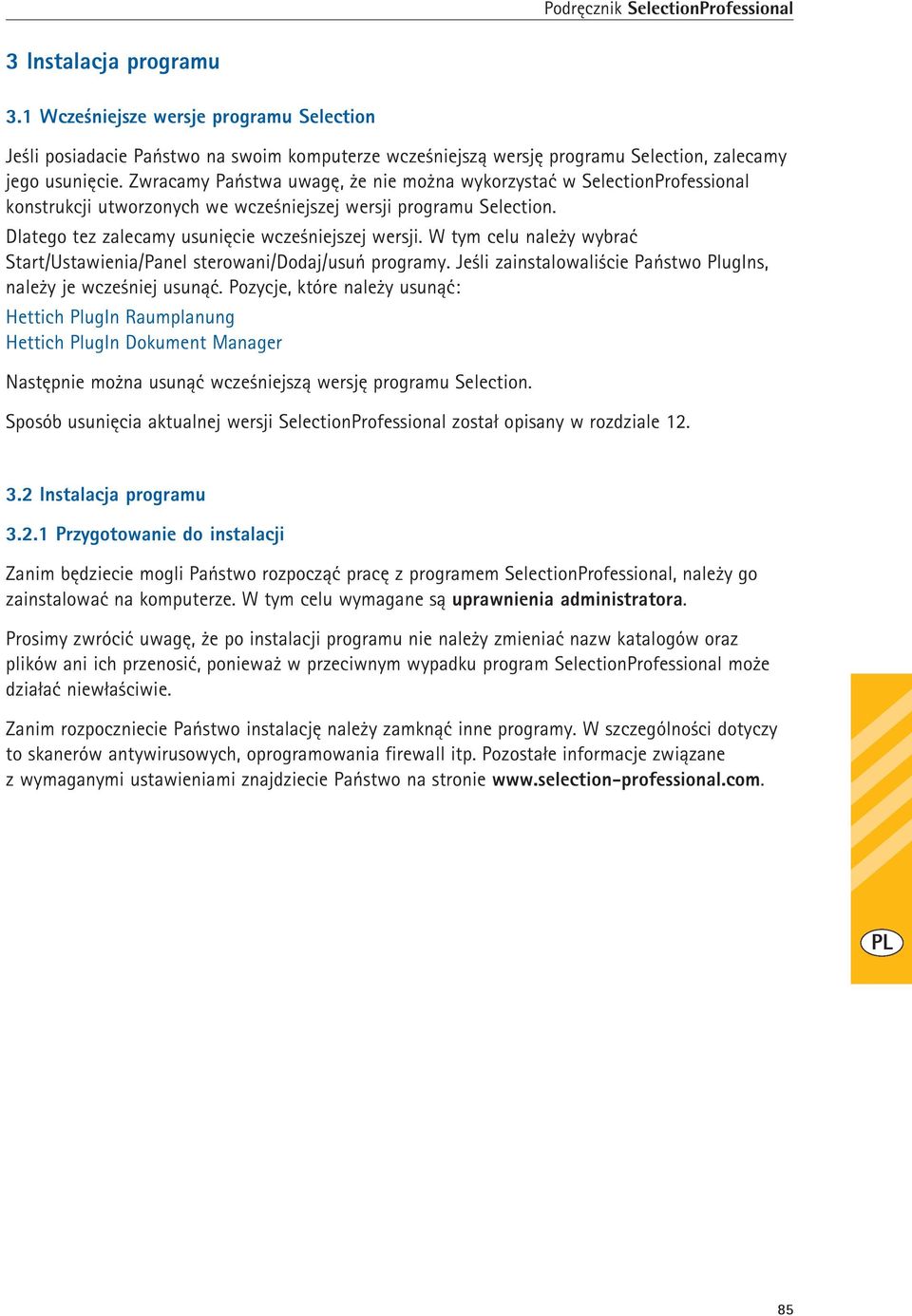

7 3 Instalacja programu 3.1 Wcześniejsze wersje programu Selection Jeśli posiadacie Państwo na swoim komputerze wcześniejszą wersję programu Selection, zalecamy jego usunięcie. Zwracamy Państwa uwagę, że nie można wykorzystać w SelectionProfessional konstrukcji utworzonych we wcześniejszej wersji programu Selection. Dlatego tez zalecamy usunięcie wcześniejszej wersji. W tym celu należy wybrać Start/Ustawienia/Panel sterowani/dodaj/usuń programy. Jeśli zainstalowaliście Państwo PlugIns, należy je wcześniej usunąć. Pozycje, które należy usunąć: Hettich PlugIn Raumplanung Hettich PlugIn Dokument Manager Następnie można usunąć wcześniejszą wersję programu Selection. Sposób usunięcia aktualnej wersji SelectionProfessional został opisany w rozdziale Instalacja programu Przygotowanie do instalacji Zanim będziecie mogli Państwo rozpocząć pracę z programem SelectionProfessional, należy go zainstalować na komputerze. W tym celu wymagane są uprawnienia administratora. Prosimy zwrócić uwagę, że po instalacji programu nie należy zmieniać nazw katalogów oraz plików ani ich przenosić, ponieważ w przeciwnym wypadku program SelectionProfessional może działać niewłaściwie. Zanim rozpoczniecie Państwo instalację należy zamknąć inne programy. W szczególności dotyczy to skanerów antywirusowych, oprogramowania firewall itp. Pozostałe informacje związane z wymaganymi ustawieniami znajdziecie Państwo na stronie 85

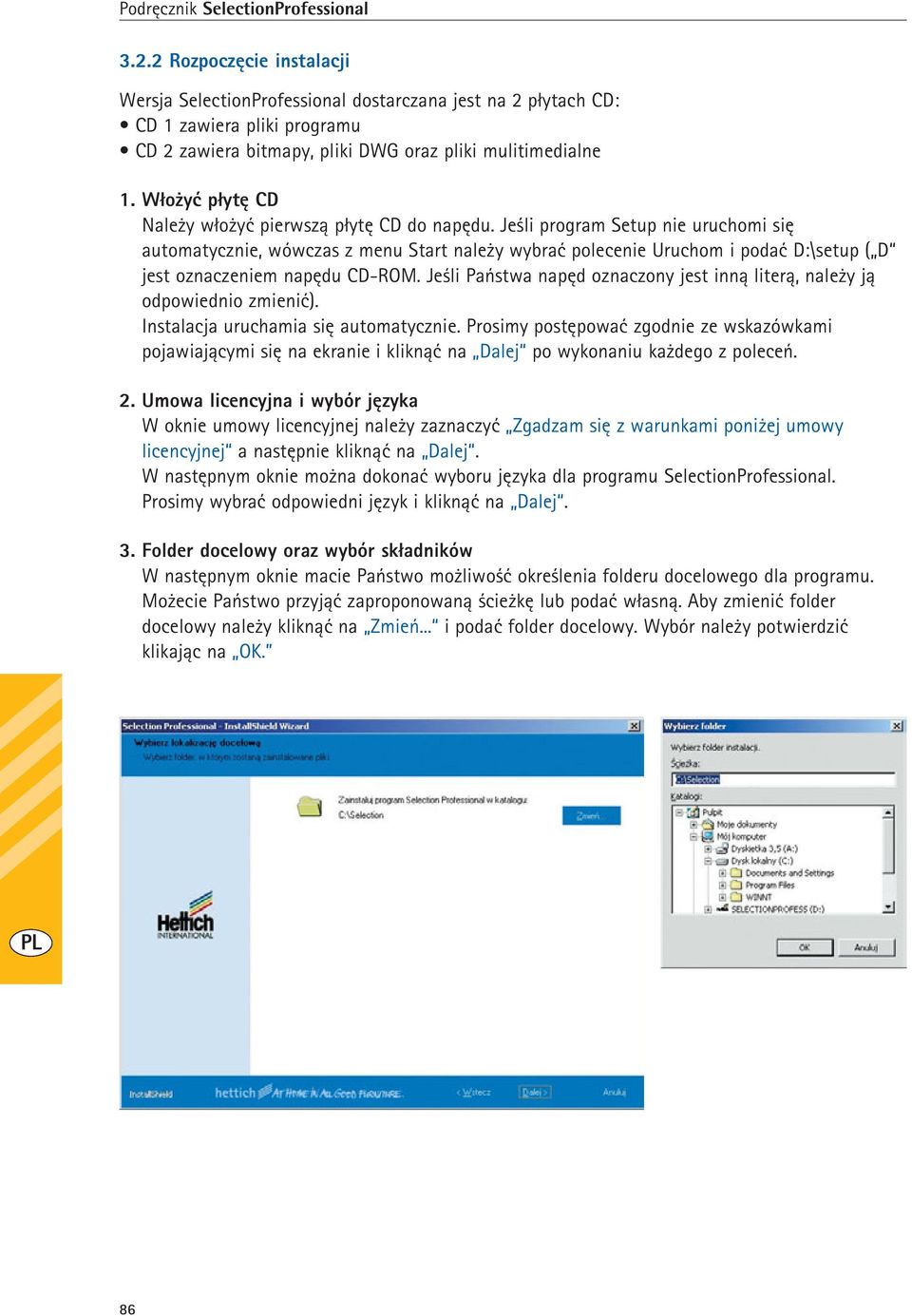

8 3.2.2 Rozpoczęcie instalacji Wersja SelectionProfessional dostarczana jest na 2 płytach CD: CD 1 zawiera pliki programu CD 2 zawiera bitmapy, pliki DWG oraz pliki mulitimedialne 1. Włożyć płytę CD Należy włożyć pierwszą płytę CD do napędu. Jeśli program Setup nie uruchomi się automatycznie, wówczas z menu Start należy wybrać polecenie Uruchom i podać D:\setup ( D jest oznaczeniem napędu CD-ROM. Jeśli Państwa napęd oznaczony jest inną literą, należy ją odpowiednio zmienić). Instalacja uruchamia się automatycznie. Prosimy postępować zgodnie ze wskazówkami pojawiającymi się na ekranie i kliknąć na Dalej po wykonaniu każdego z poleceń. 2. Umowa licencyjna i wybór języka W oknie umowy licencyjnej należy zaznaczyć Zgadzam się z warunkami poniżej umowy licencyjnej a następnie kliknąć na Dalej. W następnym oknie można dokonać wyboru języka dla programu SelectionProfessional. Prosimy wybrać odpowiedni język i kliknąć na Dalej. 3. Folder docelowy oraz wybór składników W następnym oknie macie Państwo możliwość określenia folderu docelowego dla programu. Możecie Państwo przyjąć zaproponowaną ścieżkę lub podać własną. Aby zmienić folder docelowy należy kliknąć na Zmień... i podać folder docelowy. Wybór należy potwierdzić klikając na OK. 86

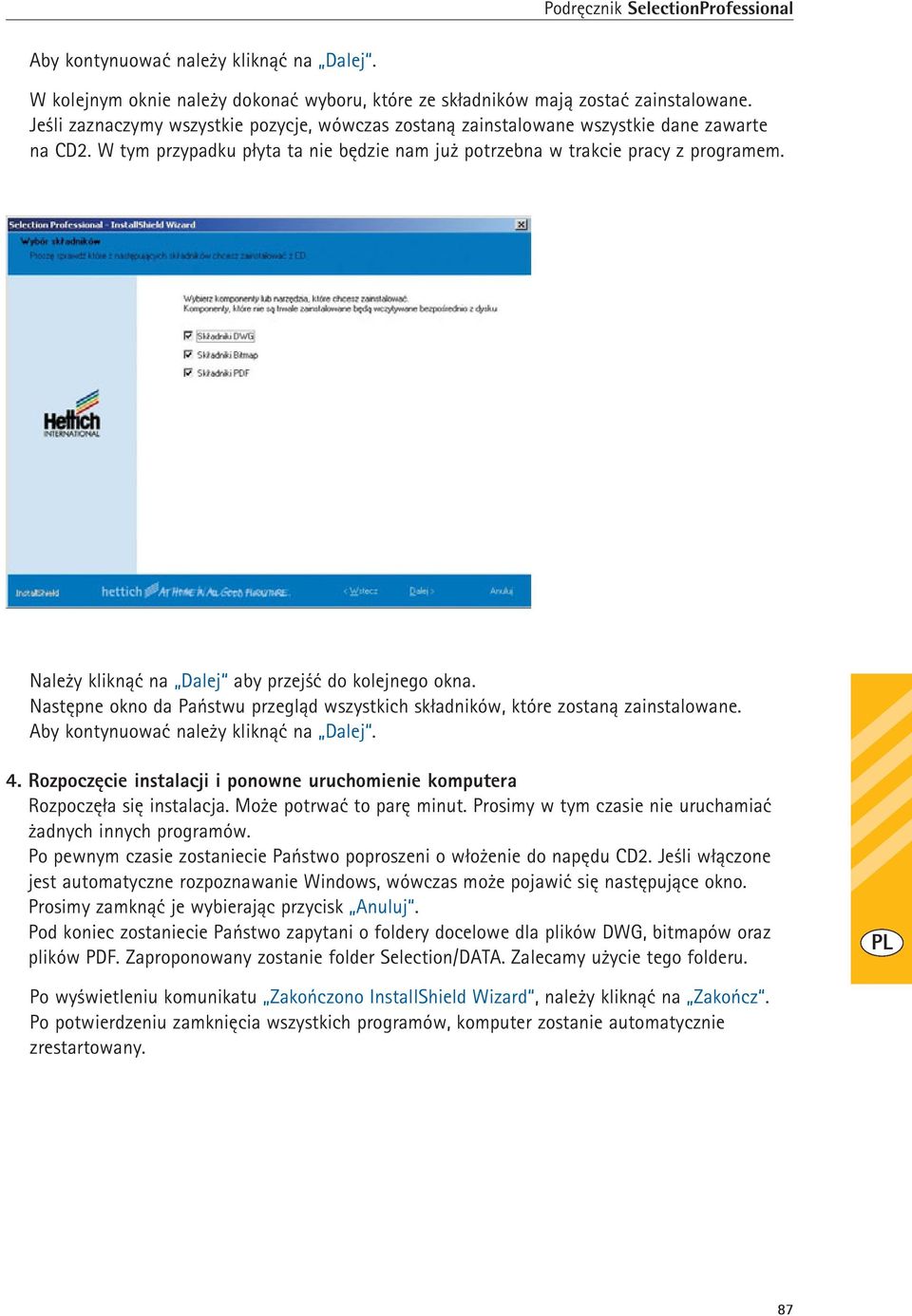

9 Aby kontynuować należy kliknąć na Dalej. W kolejnym oknie należy dokonać wyboru, które ze składników mają zostać zainstalowane. Jeśli zaznaczymy wszystkie pozycje, wówczas zostaną zainstalowane wszystkie dane zawarte na CD2. W tym przypadku płyta ta nie będzie nam już potrzebna w trakcie pracy z programem. Należy kliknąć na Dalej aby przejść do kolejnego okna. Następne okno da Państwu przegląd wszystkich składników, które zostaną zainstalowane. Aby kontynuować należy kliknąć na Dalej. 4. Rozpoczęcie instalacji i ponowne uruchomienie komputera Rozpoczęła się instalacja. Może potrwać to parę minut. Prosimy w tym czasie nie uruchamiać żadnych innych programów. Po pewnym czasie zostaniecie Państwo poproszeni o włożenie do napędu CD2. Jeśli włączone jest automatyczne rozpoznawanie Windows, wówczas może pojawić się następujące okno. Prosimy zamknąć je wybierając przycisk Anuluj. Pod koniec zostaniecie Państwo zapytani o foldery docelowe dla plików DWG, bitmapów oraz plików PDF. Zaproponowany zostanie folder Selection/DATA. Zalecamy użycie tego folderu. Po wyświetleniu komunikatu Zakończono InstallShield Wizard, należy kliknąć na Zakończ. Po potwierdzeniu zamknięcia wszystkich programów, komputer zostanie automatycznie zrestartowany. 87

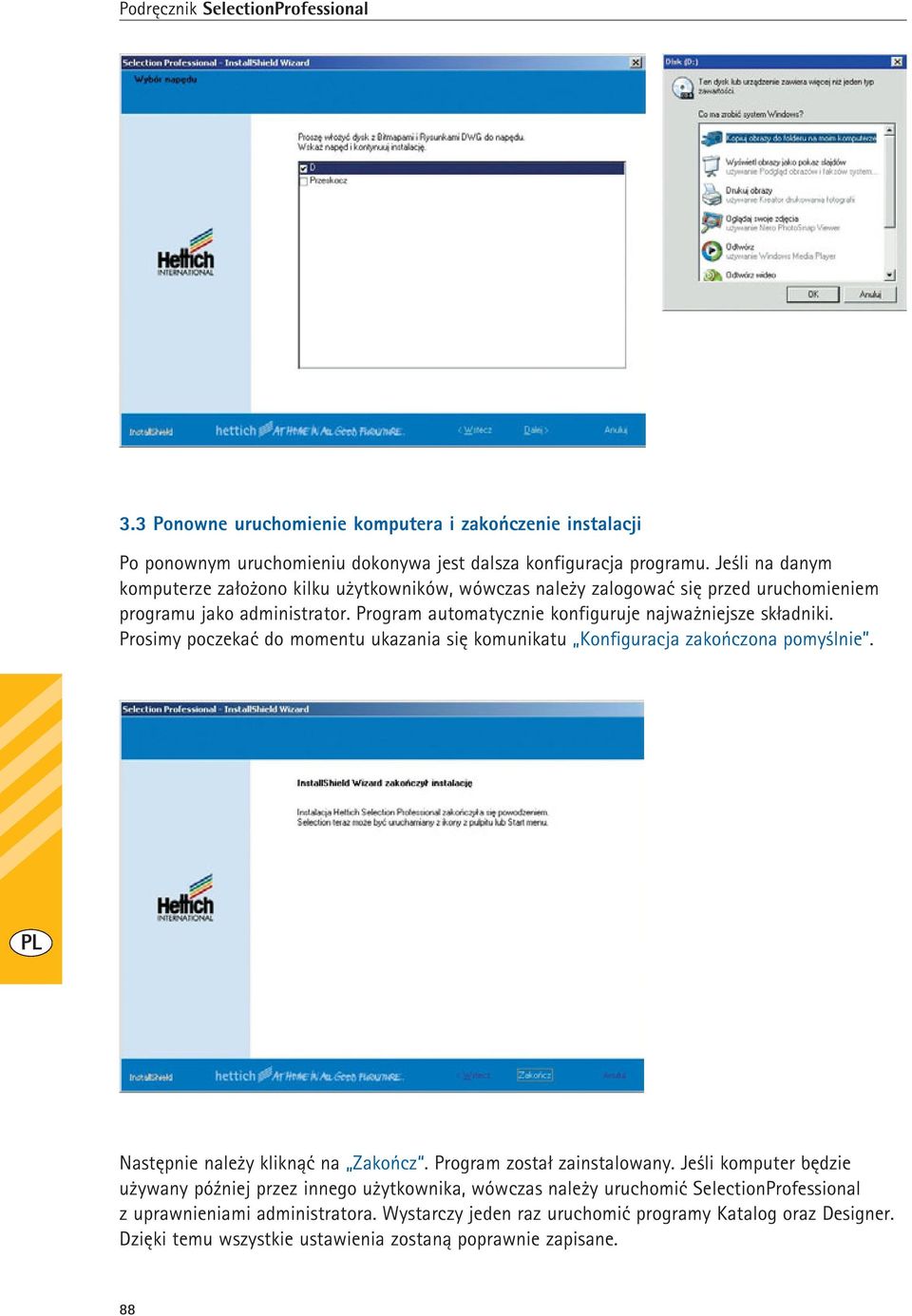

10 3.3 Ponowne uruchomienie komputera i zakończenie instalacji Po ponownym uruchomieniu dokonywa jest dalsza konfiguracja programu. Jeśli na danym komputerze założono kilku użytkowników, wówczas należy zalogować się przed uruchomieniem programu jako administrator. Program automatycznie konfiguruje najważniejsze składniki. Prosimy poczekać do momentu ukazania się komunikatu Konfiguracja zakończona pomyślnie. Następnie należy kliknąć na Zakończ. Program został zainstalowany. Jeśli komputer będzie używany później przez innego użytkownika, wówczas należy uruchomić SelectionProfessional z uprawnieniami administratora. Wystarczy jeden raz uruchomić programy Katalog oraz Designer. Dzięki temu wszystkie ustawienia zostaną poprawnie zapisane. 88

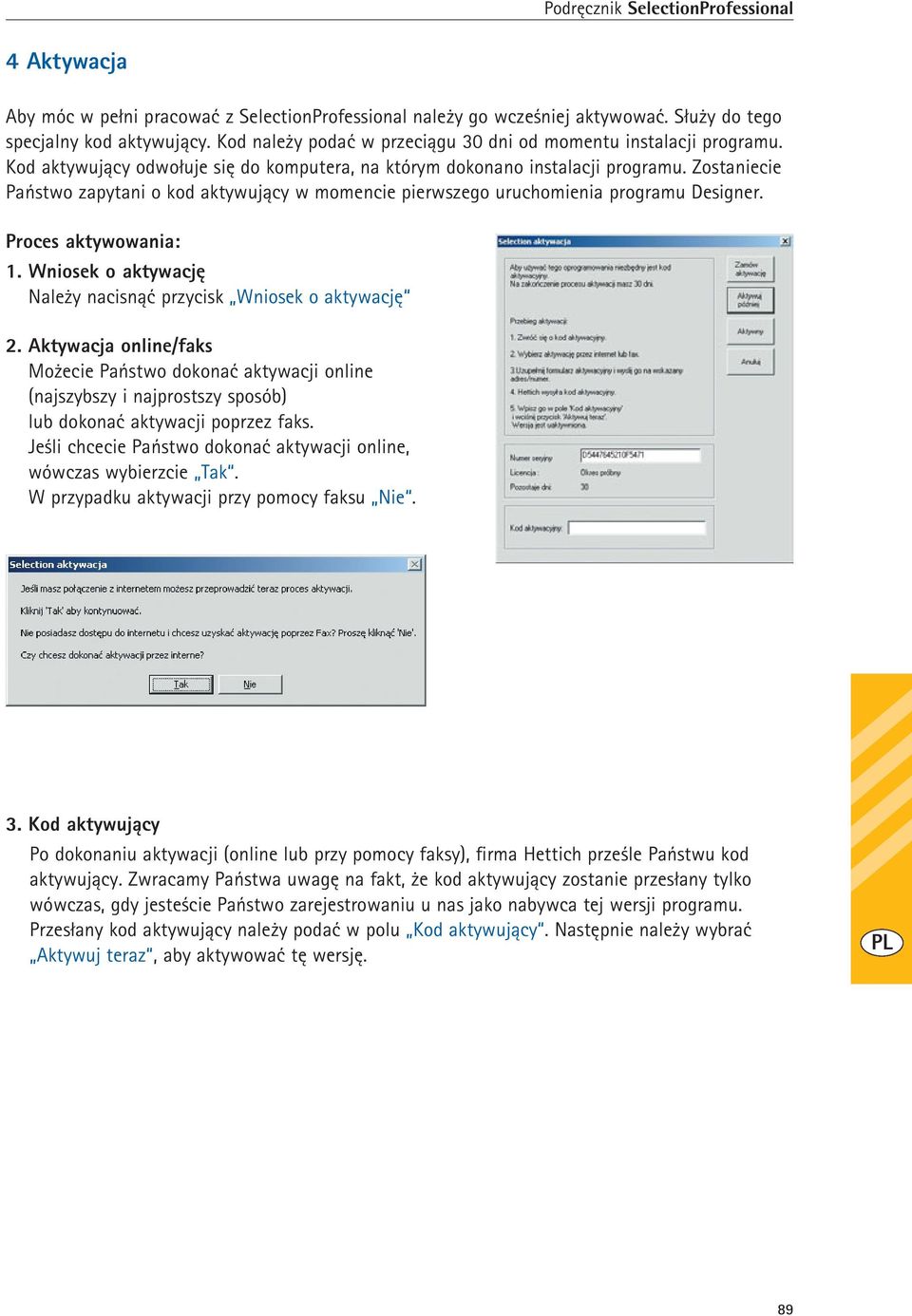

11 4 Aktywacja Aby móc w pełni pracować z SelectionProfessional należy go wcześniej aktywować. Służy do tego specjalny kod aktywujący. Kod należy podać w przeciągu 30 dni od momentu instalacji programu. Kod aktywujący odwołuje się do komputera, na którym dokonano instalacji programu. Zostaniecie Państwo zapytani o kod aktywujący w momencie pierwszego uruchomienia programu Designer. Proces aktywowania: 1. Wniosek o aktywację Należy nacisnąć przycisk Wniosek o aktywację 2. Aktywacja online/faks Możecie Państwo dokonać aktywacji online (najszybszy i najprostszy sposób) lub dokonać aktywacji poprzez faks. Jeśli chcecie Państwo dokonać aktywacji online, wówczas wybierzcie Tak. W przypadku aktywacji przy pomocy faksu Nie. 3. Kod aktywujący Po dokonaniu aktywacji (online lub przy pomocy faksy), firma Hettich prześle Państwu kod aktywujący. Zwracamy Państwa uwagę na fakt, że kod aktywujący zostanie przesłany tylko wówczas, gdy jesteście Państwo zarejestrowaniu u nas jako nabywca tej wersji programu. Przesłany kod aktywujący należy podać w polu Kod aktywujący. Następnie należy wybrać Aktywuj teraz, aby aktywować tę wersję. 89

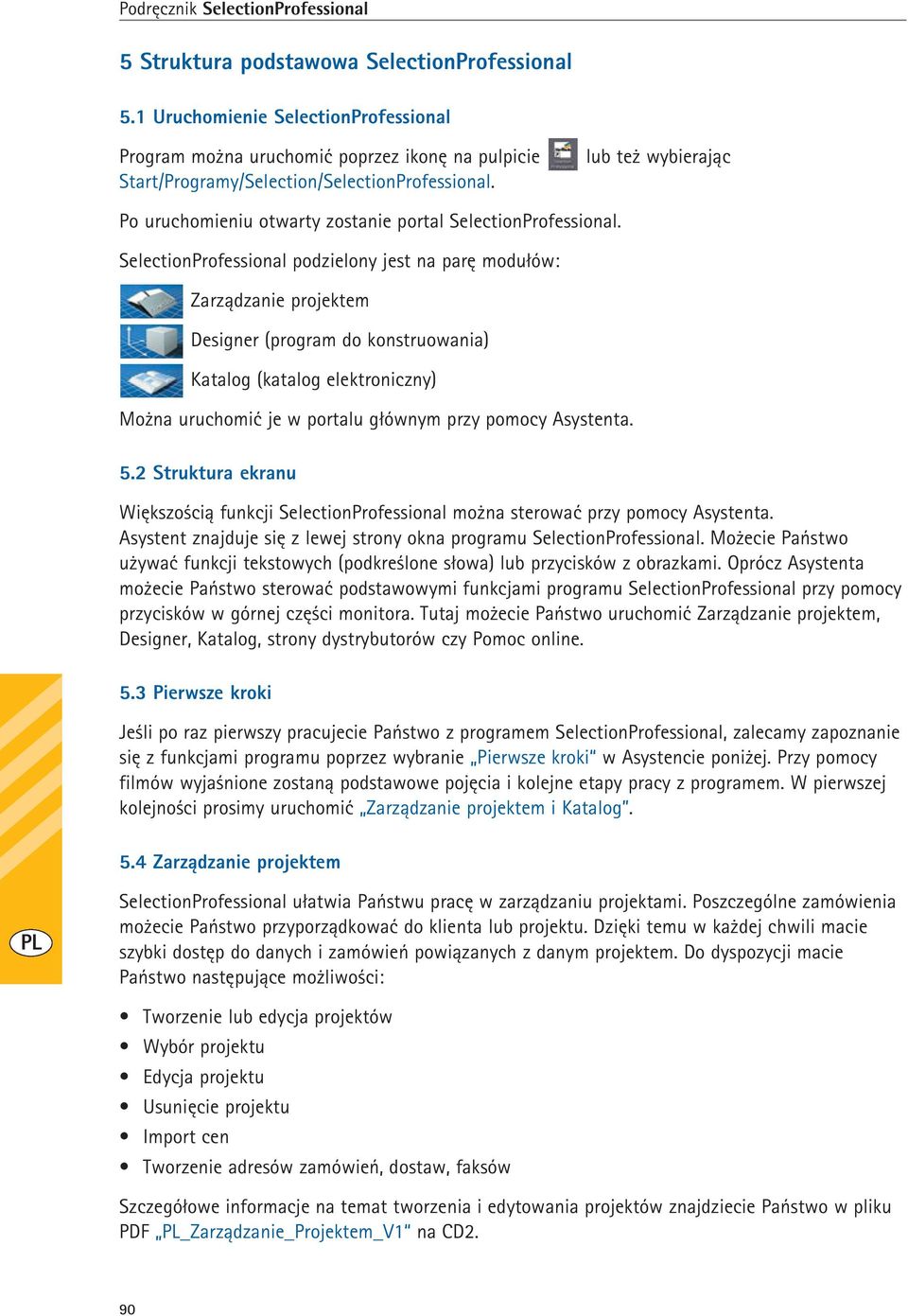

12 5 Struktura podstawowa SelectionProfessional 5.1 Uruchomienie SelectionProfessional Program można uruchomić poprzez ikonę na pulpicie Start/Programy/Selection/SelectionProfessional. lub też wybierając Po uruchomieniu otwarty zostanie portal SelectionProfessional. SelectionProfessional podzielony jest na parę modułów: Zarządzanie projektem Designer (program do konstruowania) Katalog (katalog elektroniczny) Można uruchomić je w portalu głównym przy pomocy Asystenta. 5.2 Struktura ekranu Większością funkcji SelectionProfessional można sterować przy pomocy Asystenta. Asystent znajduje się z lewej strony okna programu SelectionProfessional. Możecie Państwo używać funkcji tekstowych (podkreślone słowa) lub przycisków z obrazkami. Oprócz Asystenta możecie Państwo sterować podstawowymi funkcjami programu SelectionProfessional przy pomocy przycisków w górnej części monitora. Tutaj możecie Państwo uruchomić Zarządzanie projektem, Designer, Katalog, strony dystrybutorów czy Pomoc online. 5.3 Pierwsze kroki Jeśli po raz pierwszy pracujecie Państwo z programem SelectionProfessional, zalecamy zapoznanie się z funkcjami programu poprzez wybranie Pierwsze kroki w Asystencie poniżej. Przy pomocy filmów wyjaśnione zostaną podstawowe pojęcia i kolejne etapy pracy z programem. W pierwszej kolejności prosimy uruchomić Zarządzanie projektem i Katalog. 5.4 Zarządzanie projektem SelectionProfessional ułatwia Państwu pracę w zarządzaniu projektami. Poszczególne zamówienia możecie Państwo przyporządkować do klienta lub projektu. Dzięki temu w każdej chwili macie szybki dostęp do danych i zamówień powiązanych z danym projektem. Do dyspozycji macie Państwo następujące możliwości: Tworzenie lub edycja projektów Wybór projektu Edycja projektu Usunięcie projektu Import cen Tworzenie adresów zamówień, dostaw, faksów Szczegółowe informacje na temat tworzenia i edytowania projektów znajdziecie Państwo w pliku PDF _Zarządzanie_Projektem_V1 na CD2. 90

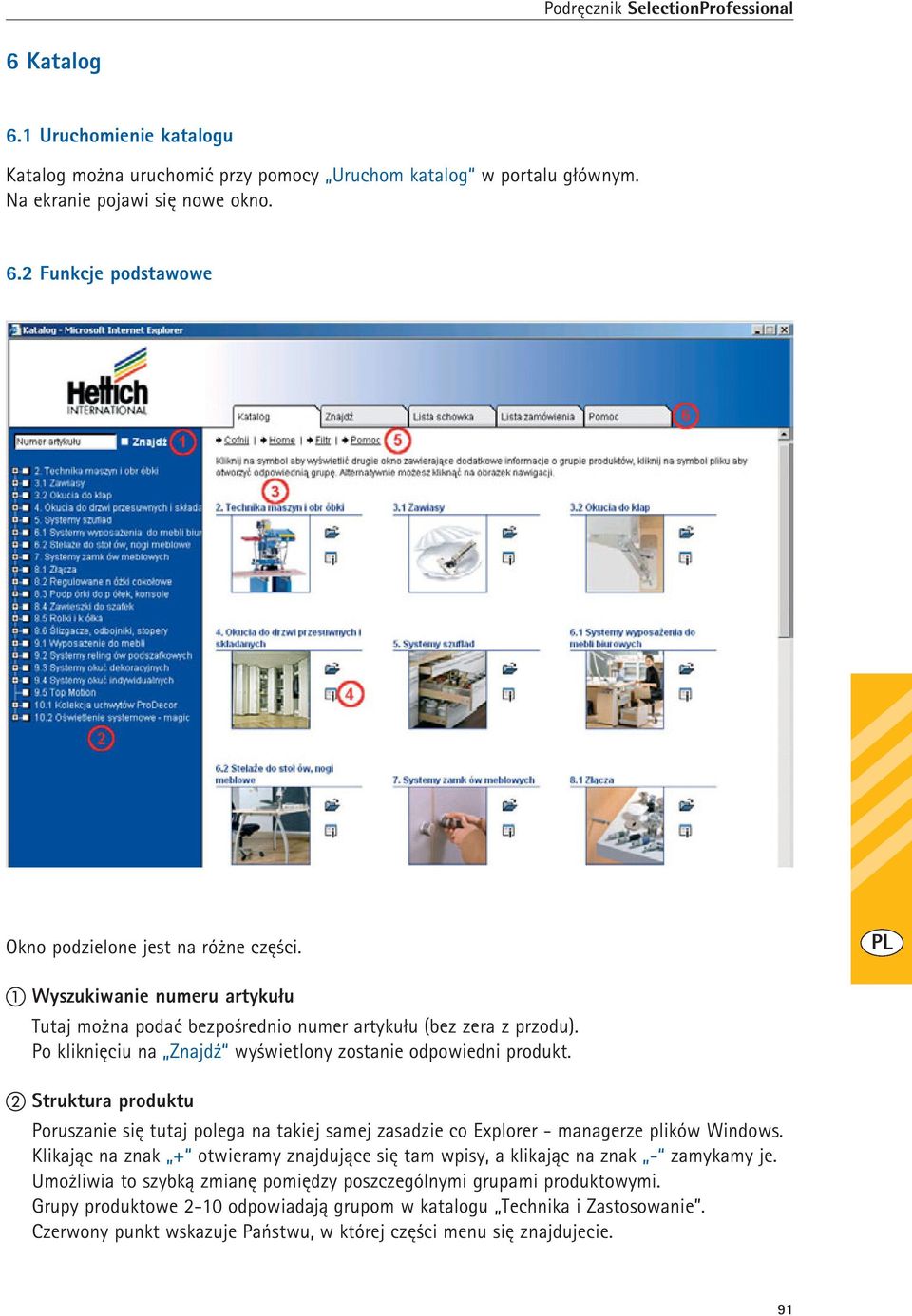

13 6 Katalog 6.1 Uruchomienie katalogu Katalog można uruchomić przy pomocy Uruchom katalog w portalu głównym. Na ekranie pojawi się nowe okno. 6.2 Funkcje podstawowe Okno podzielone jest na różne części. Wyszukiwanie numeru artykułu Tutaj można podać bezpośrednio numer artykułu (bez zera z przodu). Po kliknięciu na Znajdź wyświetlony zostanie odpowiedni produkt. Struktura produktu Poruszanie się tutaj polega na takiej samej zasadzie co Explorer - managerze plików Windows. Klikając na znak + otwieramy znajdujące się tam wpisy, a klikając na znak - zamykamy je. Umożliwia to szybką zmianę pomiędzy poszczególnymi grupami produktowymi. Grupy produktowe 2-10 odpowiadają grupom w katalogu Technika i Zastosowanie. Czerwony punkt wskazuje Państwu, w której części menu się znajdujecie. 91

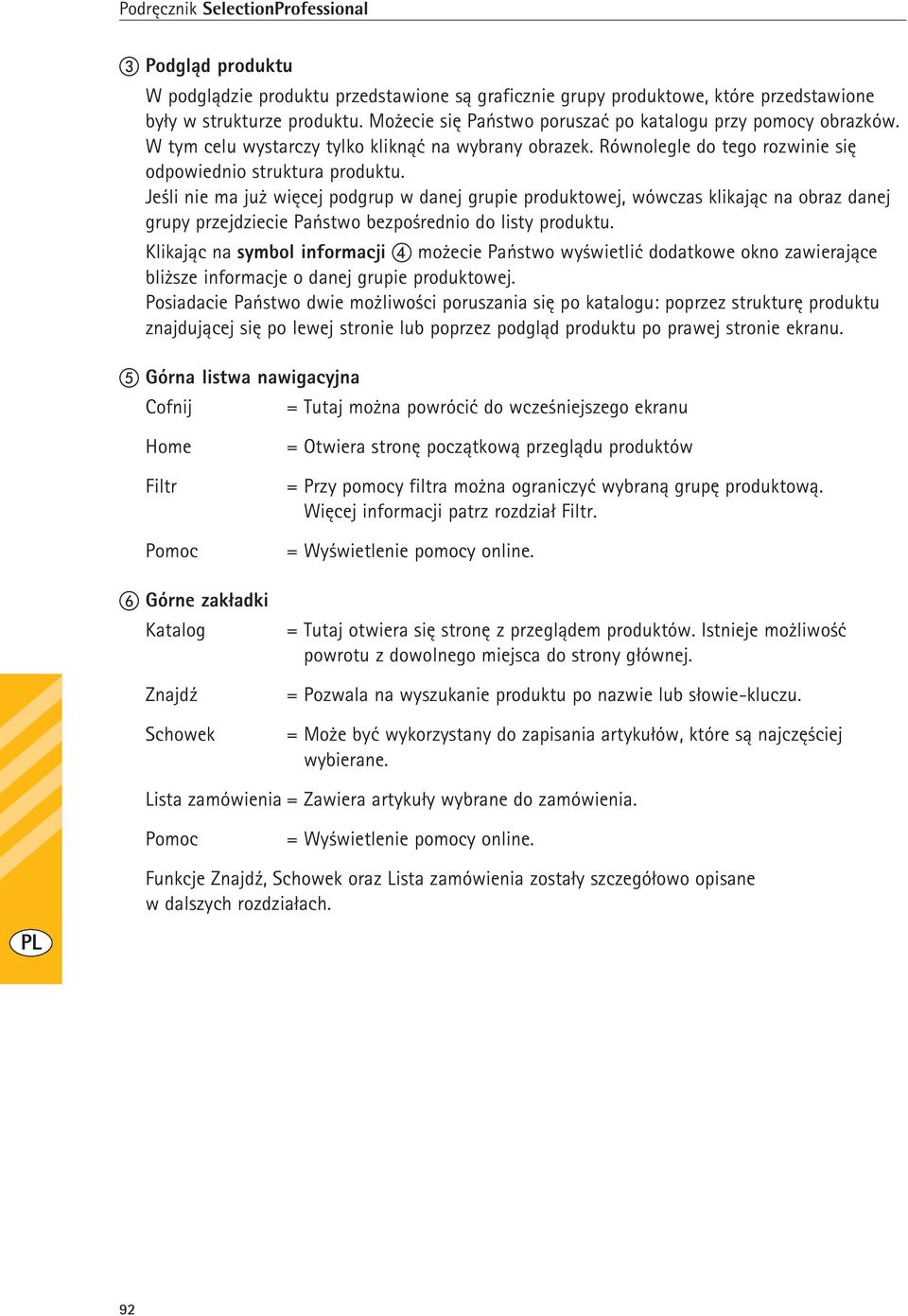

14 Podgląd produktu W podglądzie produktu przedstawione są graficznie grupy produktowe, które przedstawione były w strukturze produktu. Możecie się Państwo poruszać po katalogu przy pomocy obrazków. W tym celu wystarczy tylko kliknąć na wybrany obrazek. Równolegle do tego rozwinie się odpowiednio struktura produktu. Jeśli nie ma już więcej podgrup w danej grupie produktowej, wówczas klikając na obraz danej grupy przejdziecie Państwo bezpośrednio do listy produktu. Klikając na symbol informacji możecie Państwo wyświetlić dodatkowe okno zawierające bliższe informacje o danej grupie produktowej. Posiadacie Państwo dwie możliwości poruszania się po katalogu: poprzez strukturę produktu znajdującej się po lewej stronie lub poprzez podgląd produktu po prawej stronie ekranu. Górna listwa nawigacyjna Cofnij = Tutaj można powrócić do wcześniejszego ekranu Home Filtr Pomoc Górne zakładki Katalog Znajdź Schowek = Otwiera stronę początkową przeglądu produktów = Przy pomocy filtra można ograniczyć wybraną grupę produktową. Więcej informacji patrz rozdział Filtr. = Wyświetlenie pomocy online. = Tutaj otwiera się stronę z przeglądem produktów. Istnieje możliwość powrotu z dowolnego miejsca do strony głównej. = Pozwala na wyszukanie produktu po nazwie lub słowie-kluczu. = Może być wykorzystany do zapisania artykułów, które są najczęściej wybierane. Lista zamówienia = Zawiera artykuły wybrane do zamówienia. Pomoc = Wyświetlenie pomocy online. Funkcje Znajdź, Schowek oraz Lista zamówienia zostały szczegółowo opisane w dalszych rozdziałach. 92

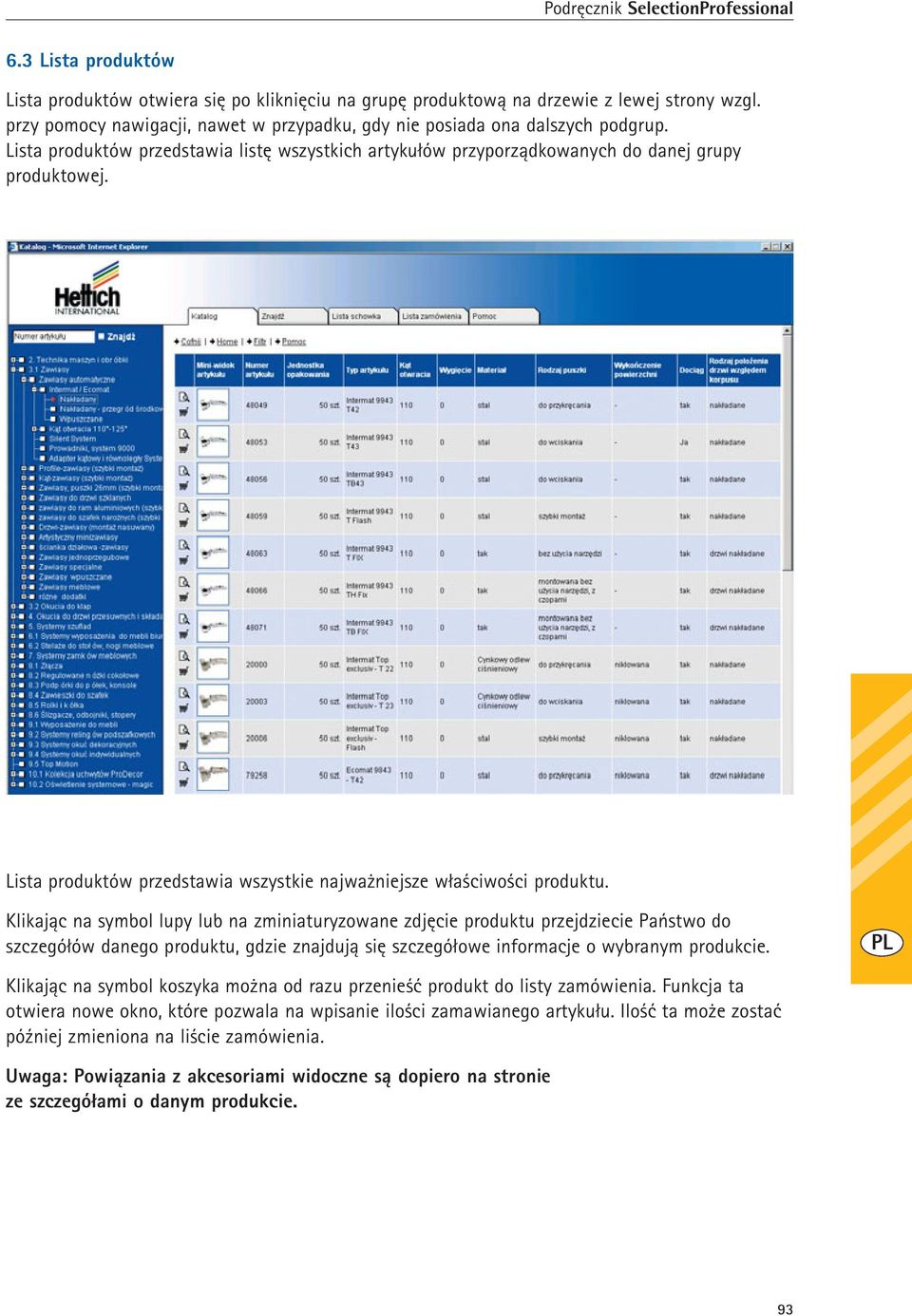

15 6.3 Lista produktów Lista produktów otwiera się po kliknięciu na grupę produktową na drzewie z lewej strony wzgl. przy pomocy nawigacji, nawet w przypadku, gdy nie posiada ona dalszych podgrup. Lista produktów przedstawia listę wszystkich artykułów przyporządkowanych do danej grupy produktowej. Lista produktów przedstawia wszystkie najważniejsze właściwości produktu. Klikając na symbol lupy lub na zminiaturyzowane zdjęcie produktu przejdziecie Państwo do szczegółów danego produktu, gdzie znajdują się szczegółowe informacje o wybranym produkcie. Klikając na symbol koszyka można od razu przenieść produkt do listy zamówienia. Funkcja ta otwiera nowe okno, które pozwala na wpisanie ilości zamawianego artykułu. Ilość ta może zostać później zmieniona na liście zamówienia. Uwaga: Powiązania z akcesoriami widoczne są dopiero na stronie ze szczegółami o danym produkcie. 93

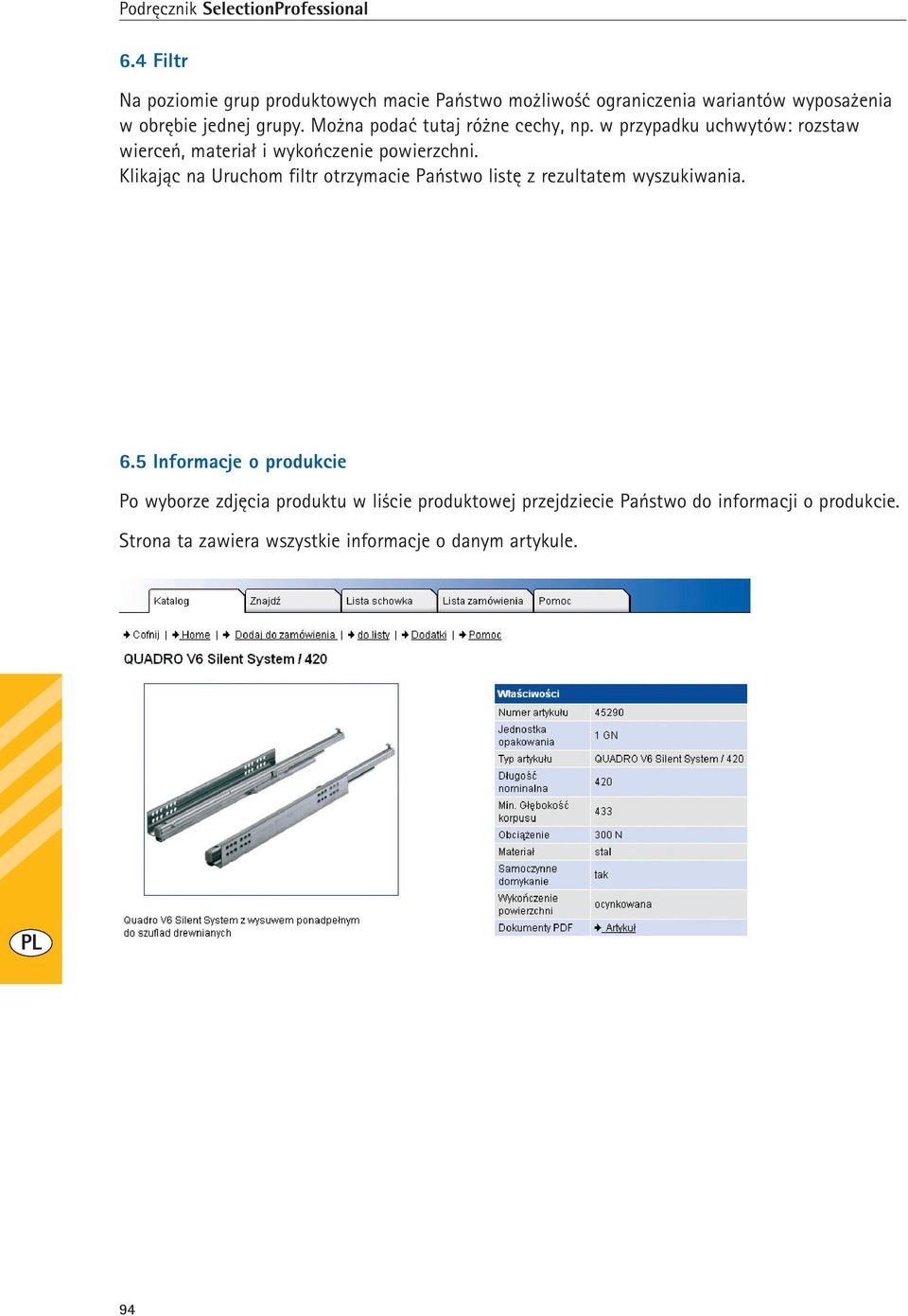

16 6.4 Filtr Na poziomie grup produktowych macie Państwo możliwość ograniczenia wariantów wyposażenia w obrębie jednej grupy. Można podać tutaj różne cechy, np. w przypadku uchwytów: rozstaw wierceń, materiał i wykończenie powierzchni. Klikając na Uruchom filtr otrzymacie Państwo listę z rezultatem wyszukiwania. 6.5 Informacje o produkcie Po wyborze zdjęcia produktu w liście produktowej przejdziecie Państwo do informacji o produkcie. Strona ta zawiera wszystkie informacje o danym artykule. 94

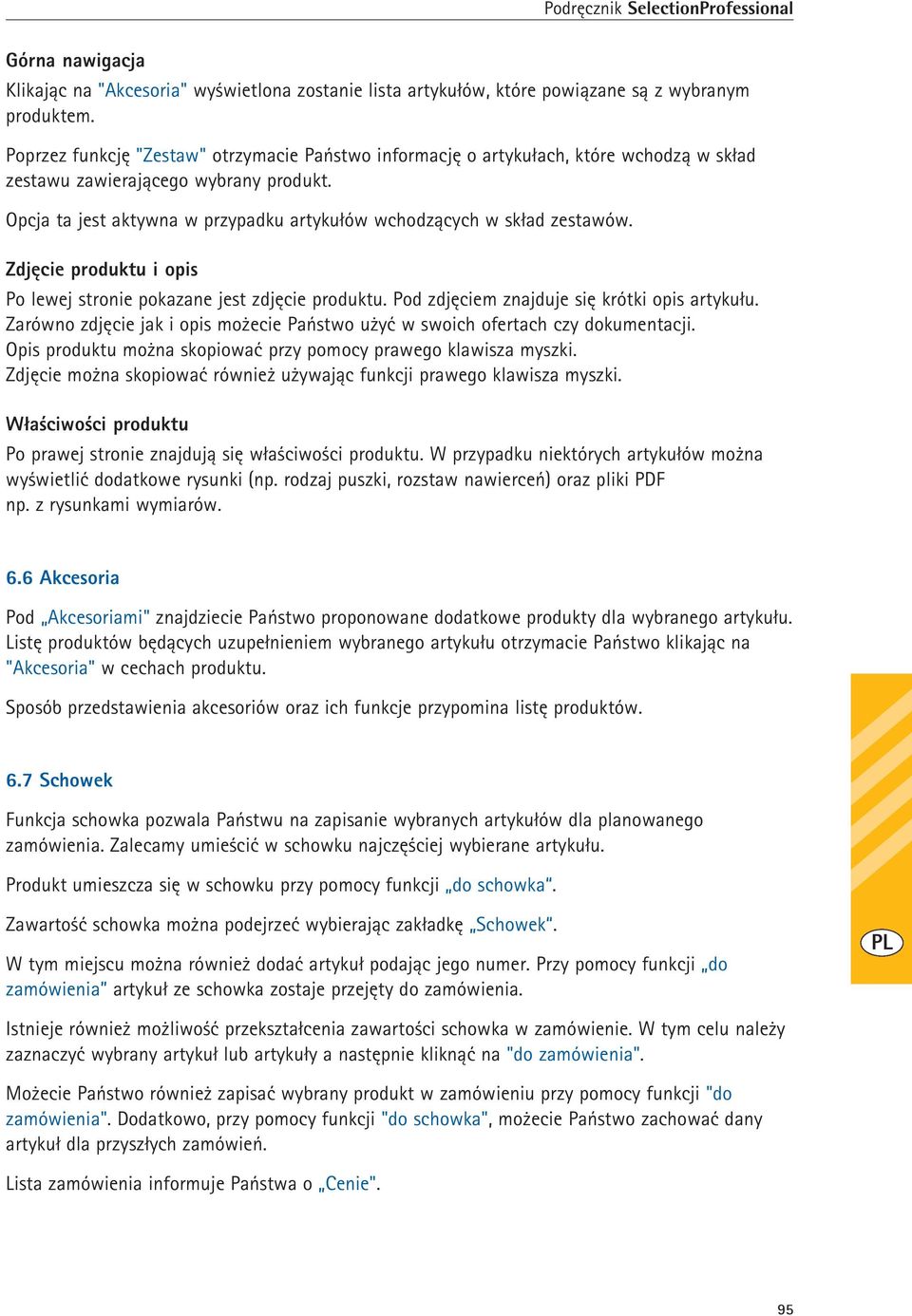

17 Górna nawigacja Klikając na "Akcesoria" wyświetlona zostanie lista artykułów, które powiązane są z wybranym produktem. Poprzez funkcję "Zestaw" otrzymacie Państwo informację o artykułach, które wchodzą w skład zestawu zawierającego wybrany produkt. Opcja ta jest aktywna w przypadku artykułów wchodzących w skład zestawów. Zdjęcie produktu i opis Po lewej stronie pokazane jest zdjęcie produktu. Pod zdjęciem znajduje się krótki opis artykułu. Zarówno zdjęcie jak i opis możecie Państwo użyć w swoich ofertach czy dokumentacji. Opis produktu można skopiować przy pomocy prawego klawisza myszki. Zdjęcie można skopiować również używając funkcji prawego klawisza myszki. Właściwości produktu Po prawej stronie znajdują się właściwości produktu. W przypadku niektórych artykułów można wyświetlić dodatkowe rysunki (np. rodzaj puszki, rozstaw nawierceń) oraz pliki PDF np. z rysunkami wymiarów. 6.6 Akcesoria Pod Akcesoriami" znajdziecie Państwo proponowane dodatkowe produkty dla wybranego artykułu. Listę produktów będących uzupełnieniem wybranego artykułu otrzymacie Państwo klikając na "Akcesoria" w cechach produktu. Sposób przedstawienia akcesoriów oraz ich funkcje przypomina listę produktów. 6.7 Schowek Funkcja schowka pozwala Państwu na zapisanie wybranych artykułów dla planowanego zamówienia. Zalecamy umieścić w schowku najczęściej wybierane artykułu. Produkt umieszcza się w schowku przy pomocy funkcji do schowka. Zawartość schowka można podejrzeć wybierając zakładkę Schowek. W tym miejscu można również dodać artykuł podając jego numer. Przy pomocy funkcji do zamówienia artykuł ze schowka zostaje przejęty do zamówienia. Istnieje również możliwość przekształcenia zawartości schowka w zamówienie. W tym celu należy zaznaczyć wybrany artykuł lub artykuły a następnie kliknąć na "do zamówienia". Możecie Państwo również zapisać wybrany produkt w zamówieniu przy pomocy funkcji "do zamówienia". Dodatkowo, przy pomocy funkcji "do schowka", możecie Państwo zachować dany artykuł dla przyszłych zamówień. Lista zamówienia informuje Państwa o Cenie". 95

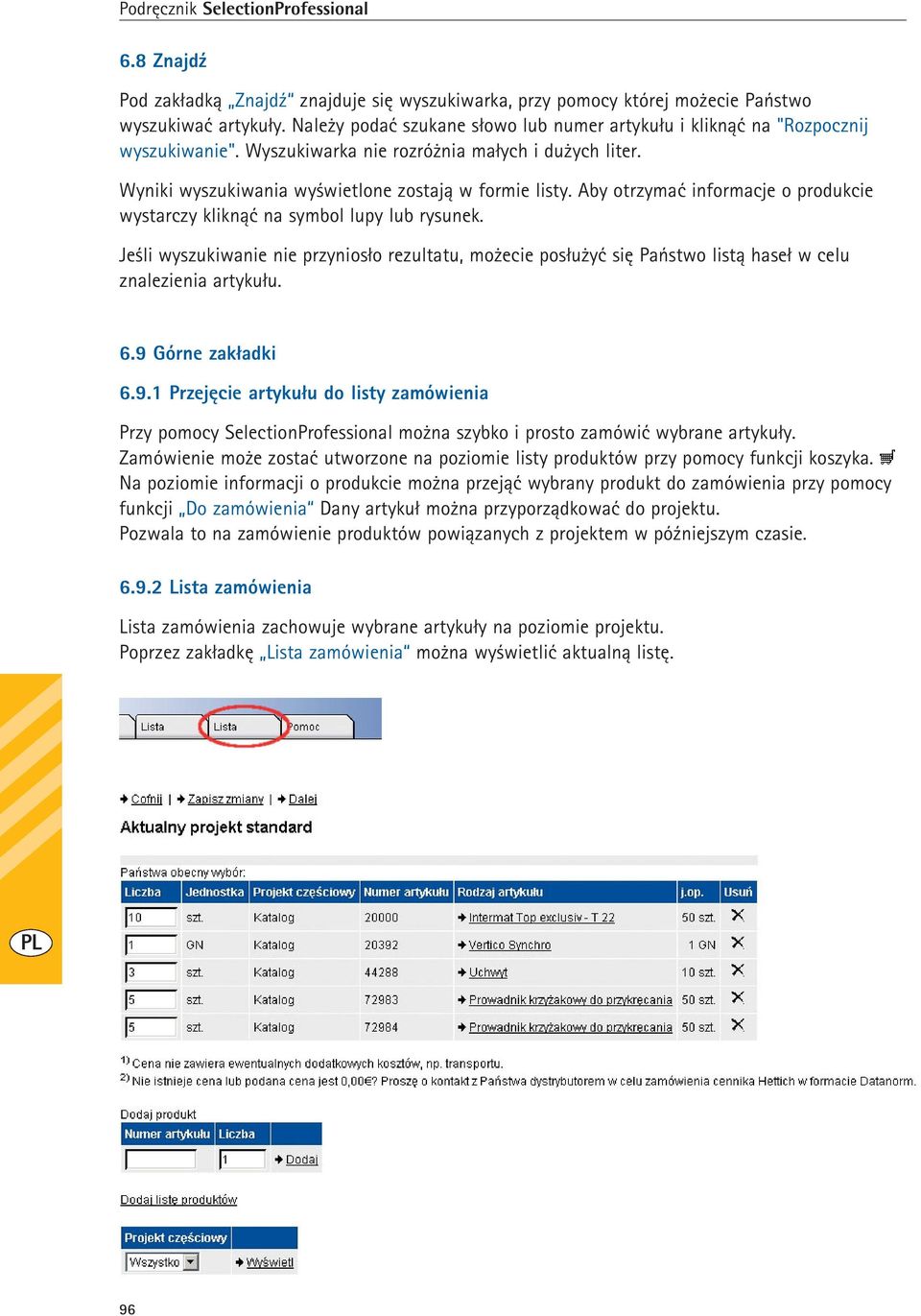

18 6.8 Znajdź Pod zakładką Znajdź znajduje się wyszukiwarka, przy pomocy której możecie Państwo wyszukiwać artykuły. Należy podać szukane słowo lub numer artykułu i kliknąć na "Rozpocznij wyszukiwanie". Wyszukiwarka nie rozróżnia małych i dużych liter. Wyniki wyszukiwania wyświetlone zostają w formie listy. Aby otrzymać informacje o produkcie wystarczy kliknąć na symbol lupy lub rysunek. Jeśli wyszukiwanie nie przyniosło rezultatu, możecie posłużyć się Państwo listą haseł w celu znalezienia artykułu. 6.9 Górne zakładki Przejęcie artykułu do listy zamówienia Przy pomocy SelectionProfessional można szybko i prosto zamówić wybrane artykuły. Zamówienie może zostać utworzone na poziomie listy produktów przy pomocy funkcji koszyka. Na poziomie informacji o produkcie można przejąć wybrany produkt do zamówienia przy pomocy funkcji Do zamówienia Dany artykuł można przyporządkować do projektu. Pozwala to na zamówienie produktów powiązanych z projektem w późniejszym czasie Lista zamówienia Lista zamówienia zachowuje wybrane artykuły na poziomie projektu. Poprzez zakładkę Lista zamówienia można wyświetlić aktualną listę. 96

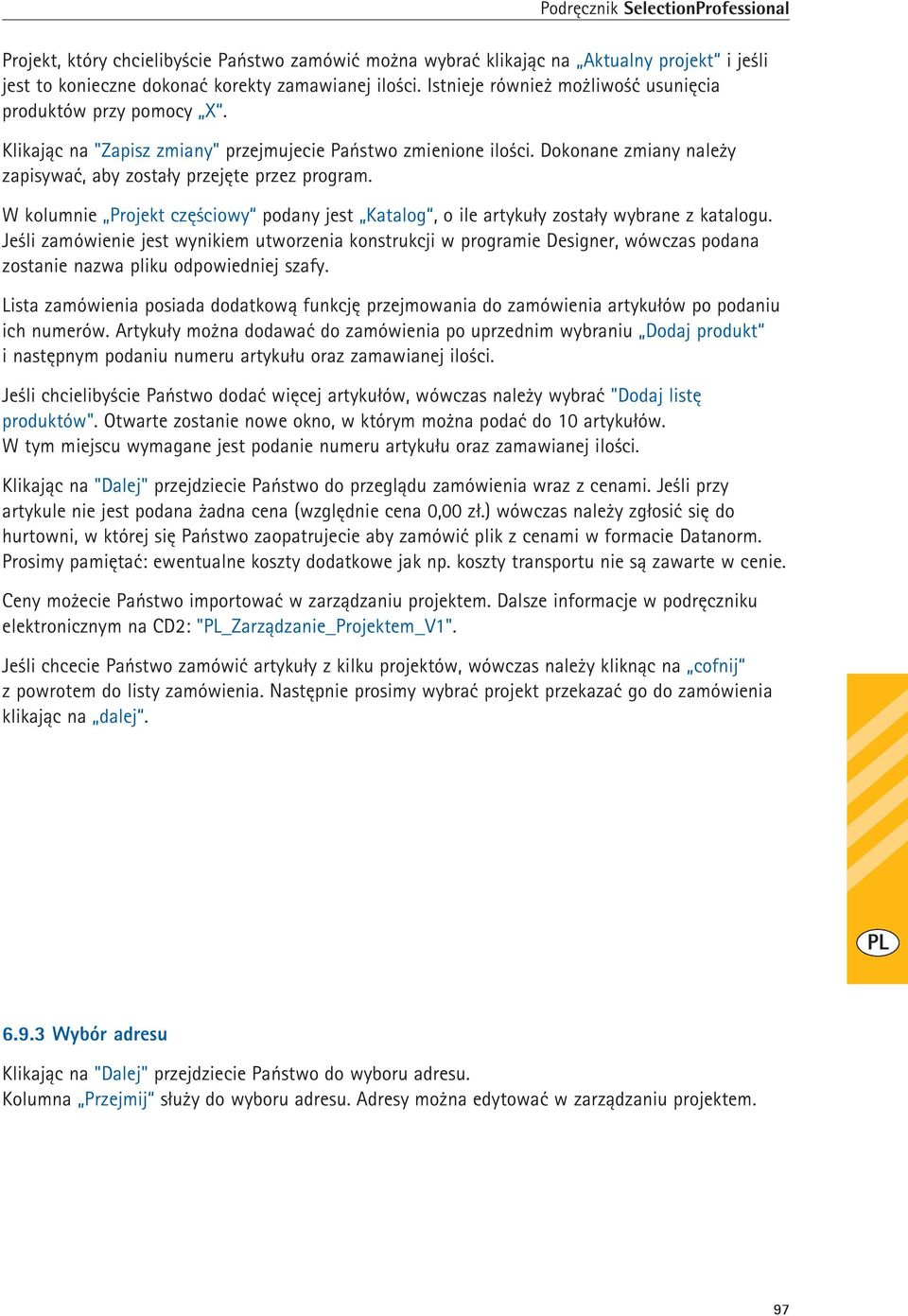

19 Projekt, który chcielibyście Państwo zamówić można wybrać klikając na Aktualny projekt i jeśli jest to konieczne dokonać korekty zamawianej ilości. Istnieje również możliwość usunięcia produktów przy pomocy X. Klikając na "Zapisz zmiany" przejmujecie Państwo zmienione ilości. Dokonane zmiany należy zapisywać, aby zostały przejęte przez program. W kolumnie Projekt częściowy podany jest Katalog, o ile artykuły zostały wybrane z katalogu. Jeśli zamówienie jest wynikiem utworzenia konstrukcji w programie Designer, wówczas podana zostanie nazwa pliku odpowiedniej szafy. Lista zamówienia posiada dodatkową funkcję przejmowania do zamówienia artykułów po podaniu ich numerów. Artykuły można dodawać do zamówienia po uprzednim wybraniu Dodaj produkt i następnym podaniu numeru artykułu oraz zamawianej ilości. Jeśli chcielibyście Państwo dodać więcej artykułów, wówczas należy wybrać "Dodaj listę produktów". Otwarte zostanie nowe okno, w którym można podać do 10 artykułów. W tym miejscu wymagane jest podanie numeru artykułu oraz zamawianej ilości. Klikając na "Dalej" przejdziecie Państwo do przeglądu zamówienia wraz z cenami. Jeśli przy artykule nie jest podana żadna cena (względnie cena 0,00 zł.) wówczas należy zgłosić się do hurtowni, w której się Państwo zaopatrujecie aby zamówić plik z cenami w formacie Datanorm. Prosimy pamiętać: ewentualne koszty dodatkowe jak np. koszty transportu nie są zawarte w cenie. Ceny możecie Państwo importować w zarządzaniu projektem. Dalsze informacje w podręczniku elektronicznym na CD2: "_Zarządzanie_Projektem_V1". Jeśli chcecie Państwo zamówić artykuły z kilku projektów, wówczas należy kliknąc na cofnij z powrotem do listy zamówienia. Następnie prosimy wybrać projekt przekazać go do zamówienia klikając na dalej Wybór adresu Klikając na "Dalej" przejdziecie Państwo do wyboru adresu. Kolumna Przejmij służy do wyboru adresu. Adresy można edytować w zarządzaniu projektem. 97

20 6.9.4 Edycja adresu, wybór sposobu wysyłki zamówienia Prosimy wybrać Dalej", aby wyświetlić adres zamówienia. Jeśli zajdzie taka potrzeba można tutaj dokonać zmian w adresie. Zamówienie można realizować na różne sposoby: Zamówienie wysłane jako mail (online) Jeśli macie Państwo zainstalowany na swoim komputerze program do obsługi poczty elektronicznej (np. Outlook, Lotus Notes...) i jest on skonfigurowany, wówczas można przesłać zamówienie drogą elektroniczną. Należy otworzyć odpowiedni program do obsługi poczty i ustanowić połączenie z Internetem. Następnie należy wybrać pozycję Wyślij zamówienie (Online). 98

21 Utworzenie zamówienia Fax/pliku tekstowego (ASCII Format) Jeśli wybrano opcję Wyślij zamówienie przez faks/plik tekstowy ASCII można dokonać wyboru pomiędzy plikiem PDF a plikiem tekstowym ASCII. Przy wyborze PDF zostanie utworzony dokument, który może zostać wydrukowany. Może on być wysłany do hurtowni faksem. Jeśli wybierzecie Państwo opcję Plik tekstowy ASCII, wówczas zostanie utworzony plik tekstowy. Plik ten może zostać wykorzystany w programie Excel, systemie gospodarki magazynowej itp. Plik ten może zostać również dołączony do maila jako załącznik. Po wyborze odpowiedniej opcji należy uruchomić proces klikając na Utwórz PDF/plik. 99

22 7 Designer 7.1 Pierwsze kroki Jeśli po raz pierwszy pracujecie Państwo z programem Designer częścią programu SelectionProfessional, zalecamy zapoznanie się z funkcjami programu poprzez wybranie Pierwsze kroki w Asystencie w portalu głównym. Przy pomocy filmów wyjaśnione zostaną podstawowe pojęcia i kolejne etapy pracy z programem. W pierwszej kolejności prosimy uruchomić Planowanie z SelectionProfessional. 7.2 Uruchomienie programu Designer, podstawy Elementy programu Po uruchomieniu programu Designer w portalu głównym, otworzą się w dolnym pasku narzędzi Windows trzy nowe programy: SelectionProfessional: jest to program podstawowy Designer Selection CAD: jest to program AutoCAD Render: niezbędny program dla przedstawienia kolorów AutoCAD Struktura ekranu Ekran programu Designer podzielony jest na różne części, które będą powtarzać się na każdym etapie tworzenia konstrukcji. 100

23 Pasek nawigacji (postępu) Program Designer podzielony jest na 5 sekcji, które będą kolejno po sobie następować. Ekran początkowy Wybór konstrukcji Podział korpusu Lista artykułów/wybór z katalogu Widok 3D Aktywna część wyróżniana jest czerwonym podkreśleniem danego obrazu. Asystent Asystenci poprowadzą Państwa przez program i pokażą bogactwo dostępnych funkcji. Ponad to udzielą Państwu pomocnych wskazówek związanych z pracą z programem. Dodatkowe informacje można również uzyskać klikając na Pomoc. Podgląd szafy Na stronie głównej zawsze wyświetlana jest ostatnio skonstruowana i zapisana szafa. Jest to tylko podgląd. Prosimy pamiętać, że szafa ta nie zostanie automatycznie załadowana. Zmiana sekcji Aby przejść z jednej sekcji do drugiej można użyć przycisku do przodu. Poprzez przycisk cofnij można przejść do poprzedniego widoku. Dzięki temu można poruszać się po programie w przód i w tył. Jest to pomocne szczególnie w przypadku kiedy należy dokonać zmian w projekcie. Plik i informacje o projekcie Projekt: Tutaj podana jest nawa projektu, do którego przypisana została dana konstrukcja szafy. Profil: Nazwa: Aktualna nazwa profilu. Nazwa szafy, o ile ma ona zostać zapisana. Dokładne funkcje zostały szczegółowo opisane w dalszej części podręcznika. 101

24 Menu Plik Nowy: Otwórz: Zapisz: Usuń: Import: Eksport: Zakończ: Tworzy nową konstrukcję. Otwiera skonstruowana już szafę. Zapisuje aktualnie skonstruowaną szafę. Funkcja ta dostępna jest dopiero wówczas, gdy znajdziemy się w części Podział korpusu. Tutaj można usunąć zapisane konstrukcje. Przy pomocy tej funkcji możemy udostępnić skonstruowane szafy innym użytkownikom SelectionProfessional lub zapisać projekty na zewnętrznych nośnikach danych (dyskietka, pendrive ). Wczytuje konstrukcje mebli utworzone przez innych użytkowników SelectionProfessional lub z innych nośników danych. Kończy pracę z programem Designer i automatycznie zamyka programy Selection CAD oraz Renderer. Profile Często zdarza się, że w przypadku niektórych konstrukcji należy ustawić określoną konfigurację, np., że dla kuchennych szafek dolnych używana będzie płyta o grubości 16 mm lub że zawsze należy stosować ścianki tylne z podfrezowaniem. Wszystkie ustawienia (np. wysokość szafki, szerokość, grubość dna itp.), które zostały zmienione w wyborze konstrukcji można zapisać jako indywidualne profile. Ładowanie: Ładuje istniejący profil Zapisz: Usuń: Zapisuje profil. Wszystkie zmiany dokonane w oknie wyboru konstrukcji, od szafki standardowej po konstrukcje specjalne, zostaną zapisane. Usuwa istniejący profil Pomoc Wyświetla aktualną pomoc dla danego asystenta. 7.3 Konstrukcja przykładowa - szafa Przykładowa szafa oraz film video W części Pierwsze kroki w Asystencie głównego portalu w Planowanie z SelectionProfessional przedstawiona została konstrukcja szafy. Cała konstrukcja oraz poszczególne etapy projektowania zostały dokładnie opisane krok po kroku. Zalecamy obejrzenie filmu video. 102

25 7.3.2 Start i wybór konstrukcji Po uruchomieniu programu Designer w portalu głównym pojawi się Asystent konstrukcji. Wybierając następnie Nowa konstrukcja przejdziecie Państwo do wyboru konstrukcji, gdzie wyświetlone są podstawowe rodzaje konstrukcji mebli. Klikając na znaczek + rozwijamy daną pozycję, a znaczkiem - zamykany. Dla konstrukcji przykładowej wybrano Szafa standardowa/szafa pojedyncza/drzwi nakładane. Następnie po wyborze Wymiary korpusu otwarte zostanie odpowiednie okno dialogowe z prawej strony u dołu. Wysokość zostanie zmieniona na 820, a szerokość na 900 (wszystkie wartości podawane są w mm, dlatego nie ma potrzeby podawania jednostek miary). Podanych wartości nie potrzeba zapisywać lub potwierdzać klawiszem Enter. Za pomocą kliknięcia myszki można przechodzić pomiędzy poszczególnymi polami. Następnie należy wybrać Wieniec dolny i w polu Przesunięcie wysokości podać wartość 120. Dzięki temu wieniec dolny zostanie podniesiony o 120 mm, a boki korpusu są przechodzące. Wybierając przycisk dalej przejdziemy do okna podziału korpusu. 103

26 7.3.3 Podział korpusu Szafka zostanie przedstawiona w widoku z przodu oraz z boku. Asystent wyświetli wszystkie elementy, w które dana szafa może zostać wyposażona. Wstawienie przegrody środkowej Dla naszego przykładu wybieramy funkcję Wstaw przegrodę środkową. U dołu po prawej stronie otwarte zostanie nowe okno dialogowe. W polu Podział określamy pozycję przegrody środkowej. Wpis 600mm:1 oznacza 600 mm od lewego boku. Przy czym 600 mm odnosi się do wewnętrznego wymiaru w świetle. Podczas dokonywania podziału wymagane jest podanie mm. Podział jest jedynym polem gdzie trzeba podać jednostkę miary mm. 1 oznacza proporcję i wskazuje pozostałe wolne miejsce. Szczegóły odnośnie korzystania z funkcji podziału znajdziecie Państwo w rozdziale 7.5 Podział frontów i elementów. Wprowadzone dane potwierdzane są zielonym haczykiem i przegroda środkowa zostanie umieszczona. 104

27 Ustalenie stref Następną czynnością jest dodanie półki. Aby system wiedział, po której stronie umieścić półkę, należy aktywować Strefę. Dokonuje się to poprzez kliknięcie na wybrany obszar szafki. Chcemy umieścić półkę w lewej strefie i klikamy na tę część myszką. Wybrana strefa zostanie oznaczona kolorem zielonym. Szczegółowe informacje na temat stref oraz elementów zawarte są w rozdziale Strefy i elementy. Wstawienie półki Należy wybrać funkcję Wstaw półkę w Asystencie. U dołu po prawej stronie otworzy się nowe okno dialogowe. Chcemy umieścić w wybranej strefie trzy półki rozmieszczone w jednakowej odległości od siebie. W tym celu podajemy w polu ilości półek cyfrę 3. Odpowiada to podziałowi 1:1:1:1. Na koniec wprowadzone dane potwierdzamy zielonym haczykiem. Zabuduj drzwi W następnym kroku dodamy drzwi. W tym celu ponownie aktywujemy lewą strefę klikając na nią myszką, aby zaznaczona została na zielono. W Asystencie wybieramy Zabuduj drzwi. Otwarte zostanie nowe okno dialogowe. Jako rodzaj drzwi wybieramy Drzwi standardowe. Aby uzyskać dalsze informacje na temat tego rodzaju drzwi należy wybrać znak +. Otwarte zostaną dwie dalsze opcje: Podział oraz Zawiasy. W punkcie Podział wybieramy w polu Rodzaj konstrukcji pozycję Drzwi podwójne. Wyboru możemy również dokonać wstawiając haczyk z prawej strony pola. Na koniec potwierdzany wprowadzone dane zielonym haczykiem. Zabuduj szufladę W tym przypadku aktywujemy prawą, jeszcze wolna strefę przy pomocy myszki. Zostanie ona zaznaczona kolorem zielonym. W Asystencie wybieramy Zabuduj szufladę. Otworzy się odpowiednie okno. Do wyboru są różne rodzaje szuflad. Dla naszego przykładu wybieramy Oskrzynia szuflady drewnianej. Szuflada ta ma być wyposażona w Prowadnicę Quadro. Dlatego też wybieramy również ten punkt. Klikamy na znak + aby dokonać wyboru opcji Podział. W polu Liczba szuflad podajemy cyfrę trzy. Fronty zostaną równomiernie podzielone na wysokość. Wprowadzone dane należy zaakceptować zielonym haczykiem. 105
