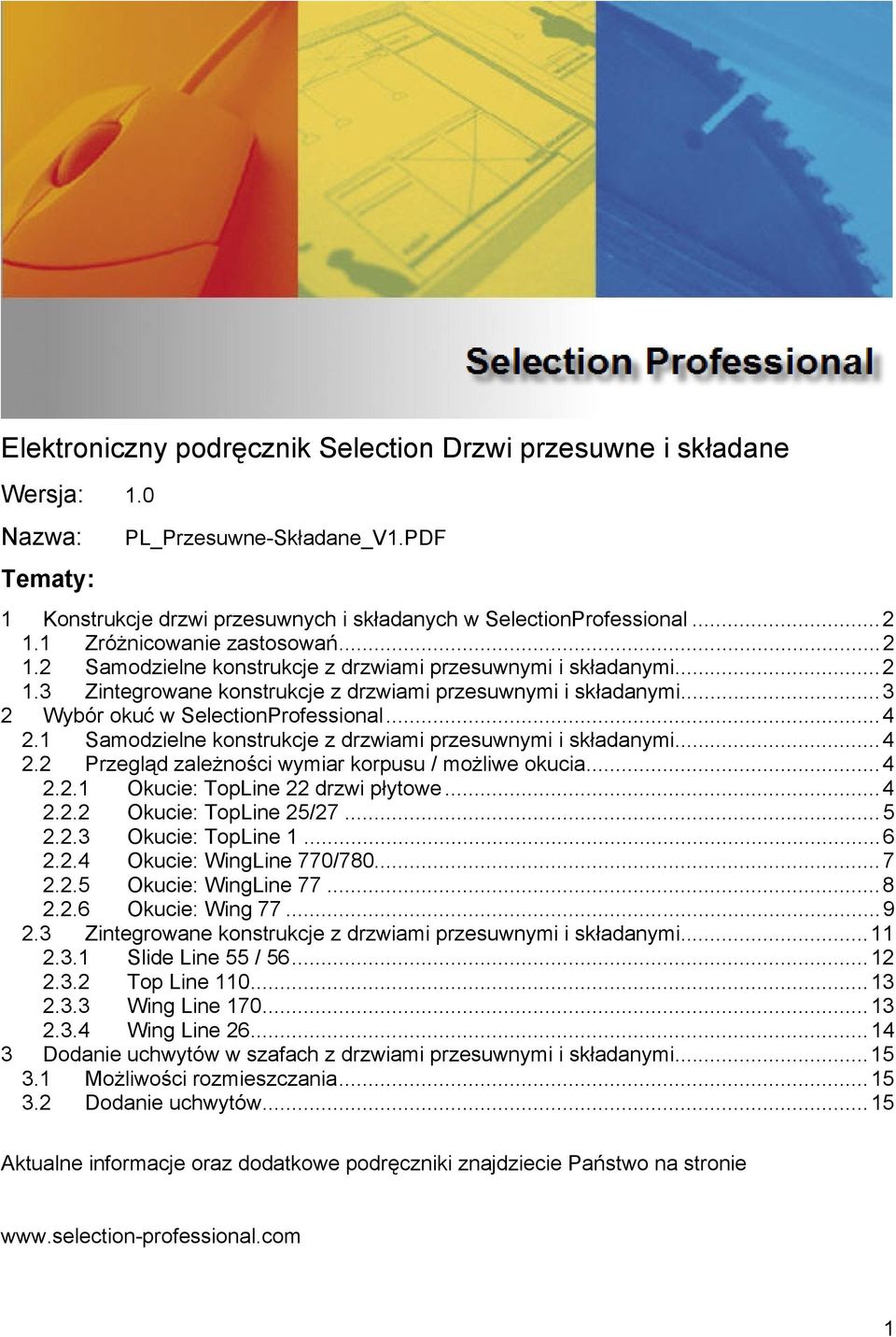

1 Elektroniczny podręcznik Selection Drzwi przesuwne i składane Wersja: 1.0 Nazwa: Tematy: PL_Przesuwne-Składane_V1.PDF 1 Konstrukcje drzwi przesuwnych i składanych w SelectionProfessional Zróżnicowanie zastosowań Samodzielne konstrukcje z drzwiami przesuwnymi i składanymi Zintegrowane konstrukcje z drzwiami przesuwnymi i składanymi Wybór okuć w SelectionProfessional Samodzielne konstrukcje z drzwiami przesuwnymi i składanymi Przegląd zależności wymiar korpusu / możliwe okucia Okucie: TopLine 22 drzwi płytowe Okucie: TopLine 25/ Okucie: TopLine Okucie: WingLine 770/ Okucie: WingLine Okucie: Wing Zintegrowane konstrukcje z drzwiami przesuwnymi i składanymi Slide Line 55 / Top Line Wing Line Wing Line Dodanie uchwytów w szafach z drzwiami przesuwnymi i składanymi Możliwości rozmieszczania Dodanie uchwytów...15 Aktualne informacje oraz dodatkowe podręczniki znajdziecie Państwo na stronie 1

2 1 Konstrukcje drzwi przesuwnych i składanych w SelectionProfessional 1.1 Zróżnicowanie zastosowań Firma Hettich w swoim asortymencie posiada różne systemy do drzwi przesuwnych i składanych. W zależności od wyboru okucia i rodzaju zastosowania, można stworzyć w programie SelectionProfessional odpowiednie konstrukcje szaf. 1.2 Samodzielne konstrukcje z drzwiami przesuwnymi i składanymi W przypadku samodzielnych konstrukcji z drzwiami przesuwnymi i składanymi to okucie wpływa na konstrukcję korpusu. W szczególności dotyczy to rozwiązań dotyczących cokołu oraz wieńca dolnego. Przykłady tego rodzaju konstrukcji: Wing Line 770/780 Impuls 210 W przypadku tych konstrukcji można dodać półki oraz przegrody poziome. Poza tym można zmieniać ważne szczegóły konstrukcji jak grubość ściany bocznej, wysokość szafy, konstrukcję ściany tylnej itp. 2

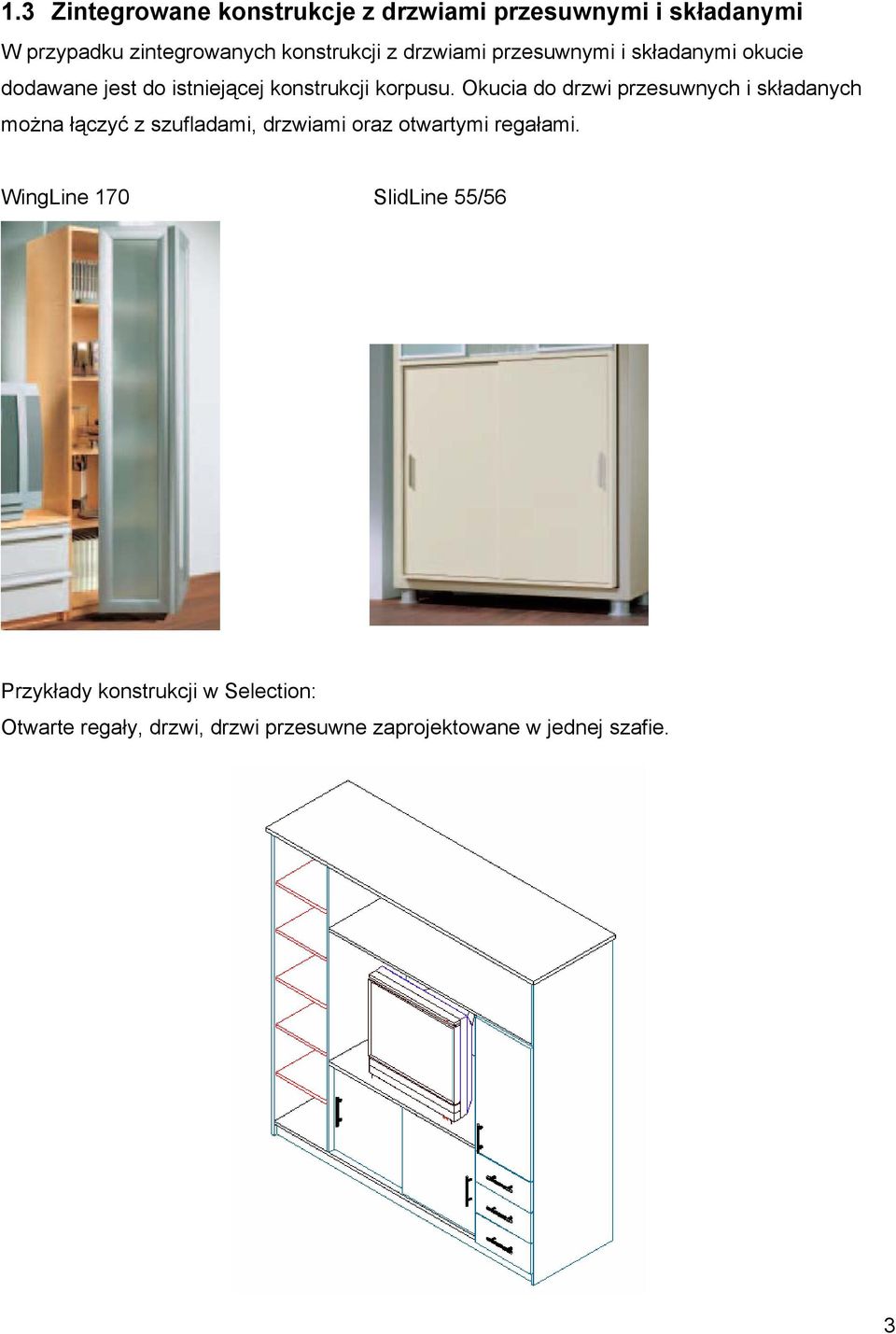

3 1.3 Zintegrowane konstrukcje z drzwiami przesuwnymi i składanymi W przypadku zintegrowanych konstrukcji z drzwiami przesuwnymi i składanymi okucie dodawane jest do istniejącej konstrukcji korpusu. Okucia do drzwi przesuwnych i składanych można łączyć z szufladami, drzwiami oraz otwartymi regałami. WingLine 170 SlidLine 55/56 Przykłady konstrukcji w Selection: Otwarte regały, drzwi, drzwi przesuwne zaprojektowane w jednej szafie. 3

4 2 Wybór okuć w SelectionProfessional 2.1 Samodzielne konstrukcje z drzwiami przesuwnymi i składanymi Wybór odbywa się poprzez Asystenta Wyboru konstrukcji. Prosimy wybrać odpowiednią konstrukcję z drzwiami przesuwnymi lub składanymi. Rozróżniamy pomiędzy: - Szafa z drzwiami przesuwnymi nakładanymi - Szafa z drzwiami przesuwnymi wpuszczanymi - Szafa z drzwiami składanymi - Szafa z drzwiami składano-przesuwnymi Szczegóły dotyczące korpusu można podać tak samo jak w przypadku standardowej szafki. Należy zwrócić uwagę, że nie wszystkie okucia można zastosować dla wszystkich wymiarów korpusu. 2.2 Przegląd zależności wymiar korpusu / możliwe okucia Okucie: TopLine 22 drzwi płytowe Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami przesuwnymi / nakładane Wymiary korpusu: Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości drzwi. Minimalna szerokość drzwi wynosi 500 mm. Przy 2 drzwiach minimalna szerokość korpusu = 1000 mm, przy 3 drzwiach minimalna szerokość korpusu = 1500 mm Bok korpusu: Cokół: Grubość = mm Odległość drzwi = mm 4

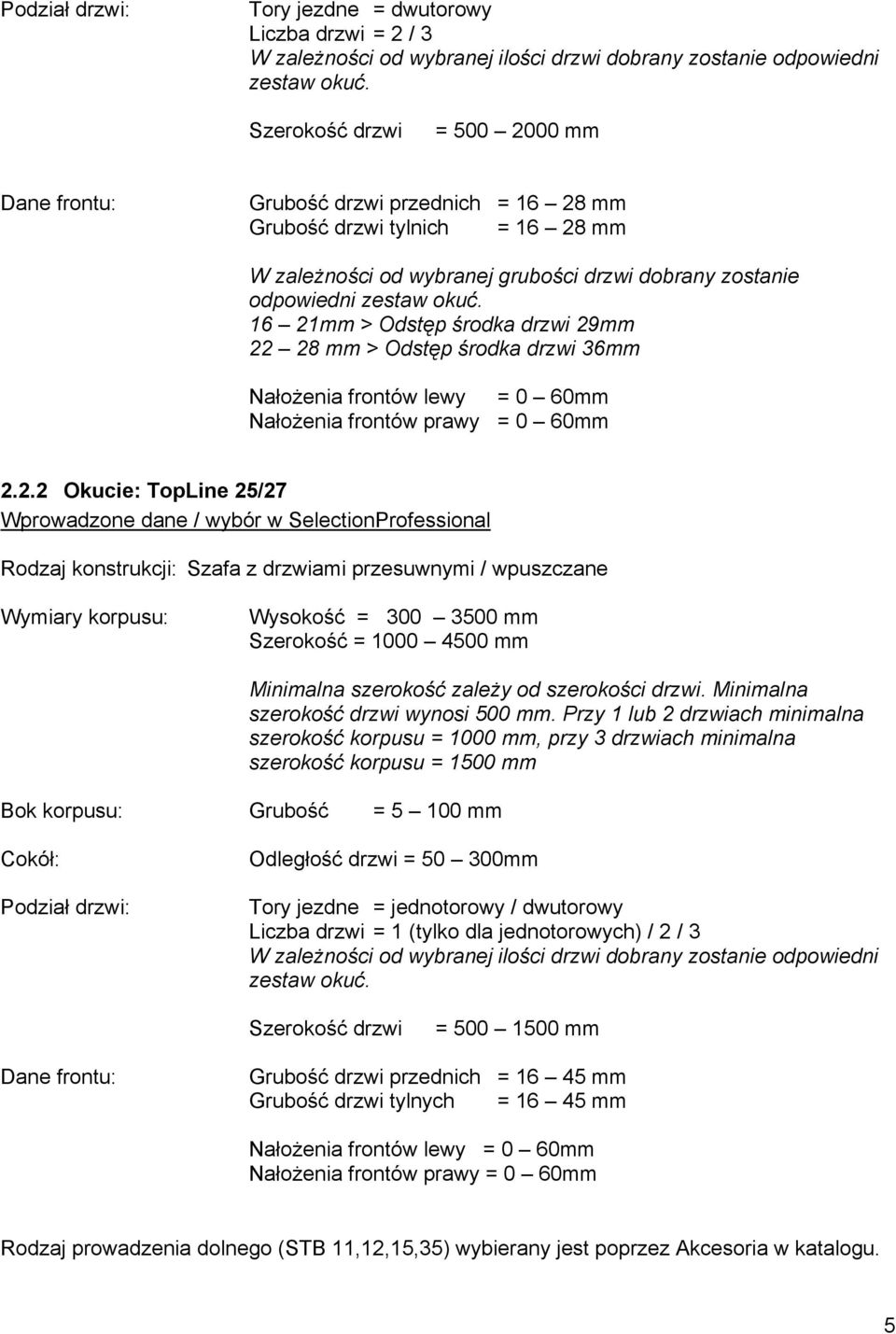

5 Podział drzwi: Tory jezdne = dwutorowy Liczba drzwi = 2 / 3 W zależności od wybranej ilości drzwi dobrany zostanie odpowiedni zestaw okuć. Szerokość drzwi = mm Dane frontu: Grubość drzwi przednich = mm Grubość drzwi tylnich = mm W zależności od wybranej grubości drzwi dobrany zostanie odpowiedni zestaw okuć mm > Odstęp środka drzwi 29mm mm > Odstęp środka drzwi 36mm Nałożenia frontów lewy = 0 60mm Nałożenia frontów prawy = 0 60mm Okucie: TopLine 25/27 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami przesuwnymi / wpuszczane Wymiary korpusu: Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości drzwi. Minimalna szerokość drzwi wynosi 500 mm. Przy 1 lub 2 drzwiach minimalna szerokość korpusu = 1000 mm, przy 3 drzwiach minimalna szerokość korpusu = 1500 mm Bok korpusu: Grubość = mm Cokół: Podział drzwi: Odległość drzwi = mm Tory jezdne = jednotorowy / dwutorowy Liczba drzwi = 1 (tylko dla jednotorowych) / 2 / 3 W zależności od wybranej ilości drzwi dobrany zostanie odpowiedni zestaw okuć. Szerokość drzwi = mm Dane frontu: Grubość drzwi przednich = mm Grubość drzwi tylnych = mm Nałożenia frontów lewy = 0 60mm Nałożenia frontów prawy = 0 60mm Rodzaj prowadzenia dolnego (STB 11,12,15,35) wybierany jest poprzez Akcesoria w katalogu. 5

6 2.2.3 Okucie: TopLine 1 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami przesuwnymi / wpuszczane Wymiary korpusu: Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości drzwi. Minimalna szerokość drzwi wynosi 500 mm. Przy 2 drzwiach minimalna szerokość korpusu = 1000 mm, przy 3 drzwiach minimalna szerokość korpusu = 1500 mm Bok korpusu: Cokół: Podział drzwi: Grubość = mm Odległość drzwi = mm Tory jezdne = dwutorowe Liczba drzwi = 2 / 3 W zależności od wybranej ilości drzwi dobrany zostanie odpowiedni zestaw okuć. Szerokość drzwi = mm Dane frontu: Grubość drzwi przednich = mm Grubość drzwi tylnych = mm Nałożenia frontów lewy = 0 60mm Nałożenia frontów prawy = 0 60mm Rodzaj prowadzenia dolnego (STB 11,12,15,35) wybierany jest poprzez Akcesoria w katalogu. 6

7 2.2.4 Okucie: WingLine 770/780 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami składanymi Wymiary korpusu: Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości skrzydła drzwi. Minimalna szerokość skrzydła wynosi 245 mm. Przy 2 skrzydłach minimalna szerokość korpusu = 500 mm, przy 4 skrzydłach minimalna szerokość korpusu = 1000 mm Bok korpusu: Grubość = mm Cokół: Odległość drzwi = mm Dane frontu: Grubość = mm Zaokrąglenie krawędzi = 10mm 99mm Zaokrąglenie krawędzi nie jest widoczne na rysunku, ale ze względów bezpieczeństwa powinno być ustawione. Nałożenia frontów lewy = 1 15 mm Nałożenia frontów prawy = 1 15 mm Nałożenia frontów góra = 1 99 mm Szczeliny = 1 5 mm Montaż drzwi do korpusu = do boku prawego, lewego, prawego i lewego W zależności od rodzaju montażu drzwi do korpusu dobrany zostanie odpowiedni zestaw okuć. Dane frontu / zawias: Ilość = 4-8 Podział = dowolny > Odległość pomiędzy pierwszym a ostatnim zawiasem Odstęp górny Odstęp dolny = mm = mm 7

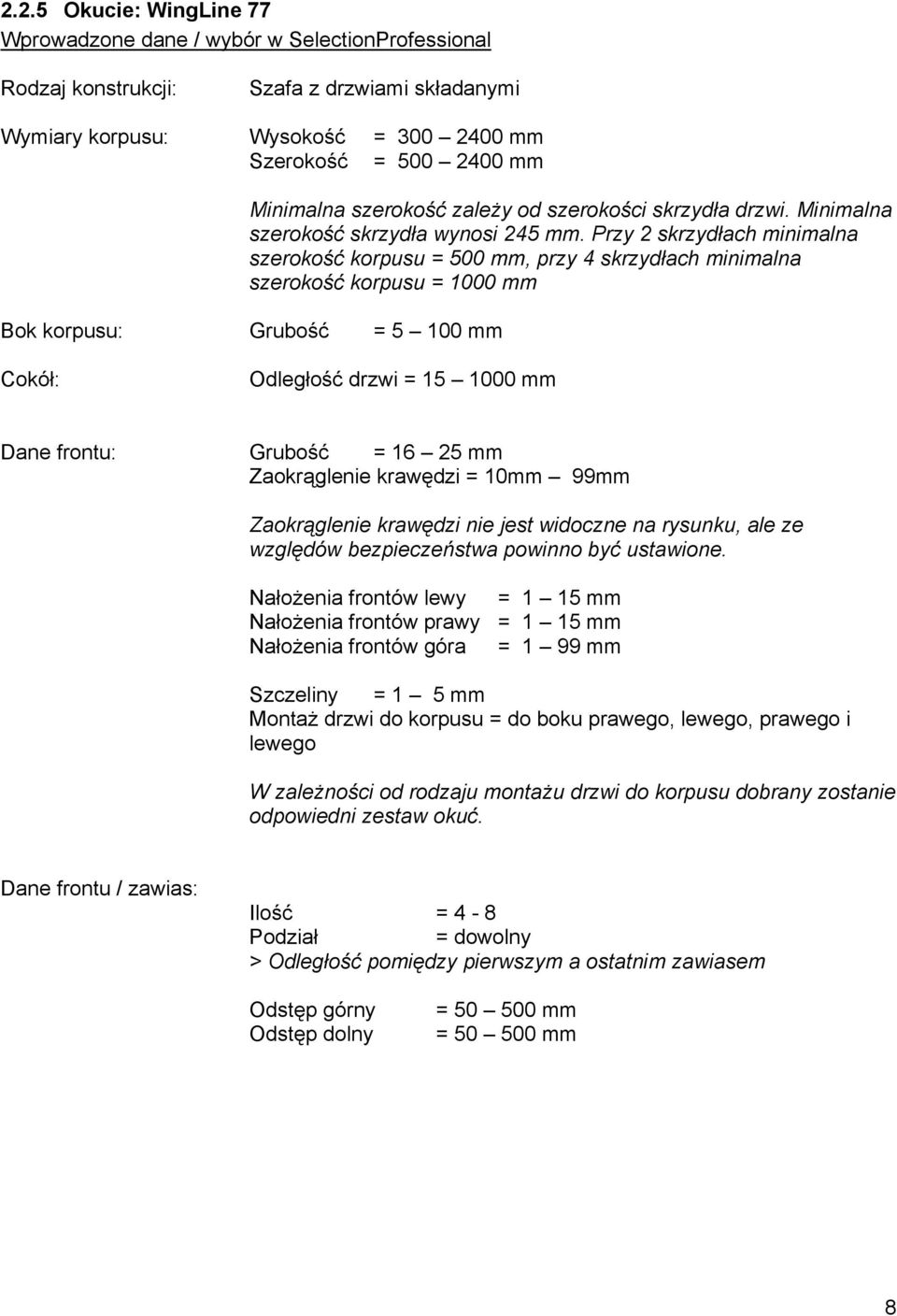

8 2.2.5 Okucie: WingLine 77 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami składanymi Wymiary korpusu: Wysokość = mm Szerokość = mm Minimalna szerokość zależy od szerokości skrzydła drzwi. Minimalna szerokość skrzydła wynosi 245 mm. Przy 2 skrzydłach minimalna szerokość korpusu = 500 mm, przy 4 skrzydłach minimalna szerokość korpusu = 1000 mm Bok korpusu: Grubość = mm Cokół: Odległość drzwi = mm Dane frontu: Grubość = mm Zaokrąglenie krawędzi = 10mm 99mm Zaokrąglenie krawędzi nie jest widoczne na rysunku, ale ze względów bezpieczeństwa powinno być ustawione. Nałożenia frontów lewy = 1 15 mm Nałożenia frontów prawy = 1 15 mm Nałożenia frontów góra = 1 99 mm Szczeliny = 1 5 mm Montaż drzwi do korpusu = do boku prawego, lewego, prawego i lewego W zależności od rodzaju montażu drzwi do korpusu dobrany zostanie odpowiedni zestaw okuć. Dane frontu / zawias: Ilość = 4-8 Podział = dowolny > Odległość pomiędzy pierwszym a ostatnim zawiasem Odstęp górny Odstęp dolny = mm = mm 8

9 2.2.6 Okucie: Wing 77 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami składano-przesuwnymi Wymiary korpusu: Wysokość = mm Szerokość = mm Bok korpusu: Grubość = mm Cokół: Odległość drzwi = mm Dane frontu: Grubość = mm Zaokrąglenie krawędzi = 10 mm 99 mm Zaokrąglenie krawędzi nie jest widoczne na rysunku, ale ze względów bezpieczeństwa powinno być ustawione. Nałożenia frontów lewy = 1 15 mm Nałożenia frontów prawy = 1 15 mm Nałożenia frontów góra = 1 99 mm Liczba drzwi: Liczba drzwi wyliczana jest automatycznie na podstawie szerokości szafy. Szerokość szafy > 2 skrzydła Szerokość szafy > 4 skrzydła Maksymalna szerokość skrzydła wynosi 400 mm. 9

10 2.2.7 Okucie: Impuls 210 Wprowadzone dane / wybór w SelectionProfessional Rodzaj konstrukcji: Szafa z drzwiami składano-przesuwnymi Wymiary korpusu: Wysokość = mm Szerokość = mm Bok korpusu: Grubość = mm Cokół: Odległość drzwi = mm Dane frontu: Grubość = mm Zaokrąglenie krawędzi = 10 mm 99 mm Zaokrąglenie krawędzi nie jest widoczne na rysunku, ale ze względów bezpieczeństwa powinno być ustawione. Nałożenia frontów lewy = 1 15 mm Nałożenia frontów prawy = 1 15 mm Nałożenia frontów góra = 1 99 mm Liczba drzwi: Liczba drzwi wyliczana jest automatycznie na podstawie szerokości szafy. Szerokość szafy > 2 skrzydła Szerokość szafy > 4 skrzydła Szerokość szafy > 6 skrzydeł Maksymalna szerokość skrzydła wynosi 400 mm. 10

11 2.3 Zintegrowane konstrukcje z drzwiami przesuwnymi i składanymi Wybór odbywa się bezpośrednio przy podziale korpusu. Na początku konstruujemy normalną, standardową szafę z drzwiami nakładanymi lub wpuszczanymi. Następnie dokonujemy podziału szafy przy pomocy przegród środkowych oraz przegród poziomych. W skutek tego powstaną różne strefy. Każdą ze stref możemy zabudować drzwiami przesuwnymi i składanymi. Przy czym w każdej ze stref możemy użyć różne typy okuć. W jednej strefie możemy umieścić drzwiczki, w drugiej szuflady, a w jeszcze innej konstrukcję z drzwiami przesuwnymi. W pierwszej kolejności zaznaczamy na zielono odpowiednią strefę (moduł stref), a następnie w Asystencie wybieramy Dodaj drzwi przesuwne/składane. Otworzy się okno wyboru z różnymi systemami okuć. 11

12 Różne systemy okuć można stosować dla stref o określonych wielkościach: System okuć Wysokość Szerokość strefy Głębokość strefy strefy Slide Line 55/ Top Line Wing Line Wing Line Slide Line 55 / 56 Dane frontu Drzwi wymiar odsadzenia = mm Grubość drzwi przednich / tylnych = 15 / 16 / 18 / 19 / 22 Szczeliny między frontami z boku = 0 20 mm Podział drzwi Tory jezdne = jednotorowy / dwutorowy Liczba drzwi = 1 (tylko dla jednotorowych) / 2 / 3 Kolejność szeregu drzwi = po lewej stronie za prawymi drzwiami / po lewej stronie za lewymi drzwiami Szerokość drzwi = identyczne drzwi / identyczny widok Zachodzenie na siebie = 0 60 mm Dystans drzwi = swobodny / stały swobodny = dystans drzwi można zdefiniować dowolnie w zakresie 6 50 mm stały = wybrany zostanie stały profil jezdny i prowadzący do przykręcenia Wartość dystansu = swobodny = 6 50mm, stały = stały z zależności od grubości drzwi 12

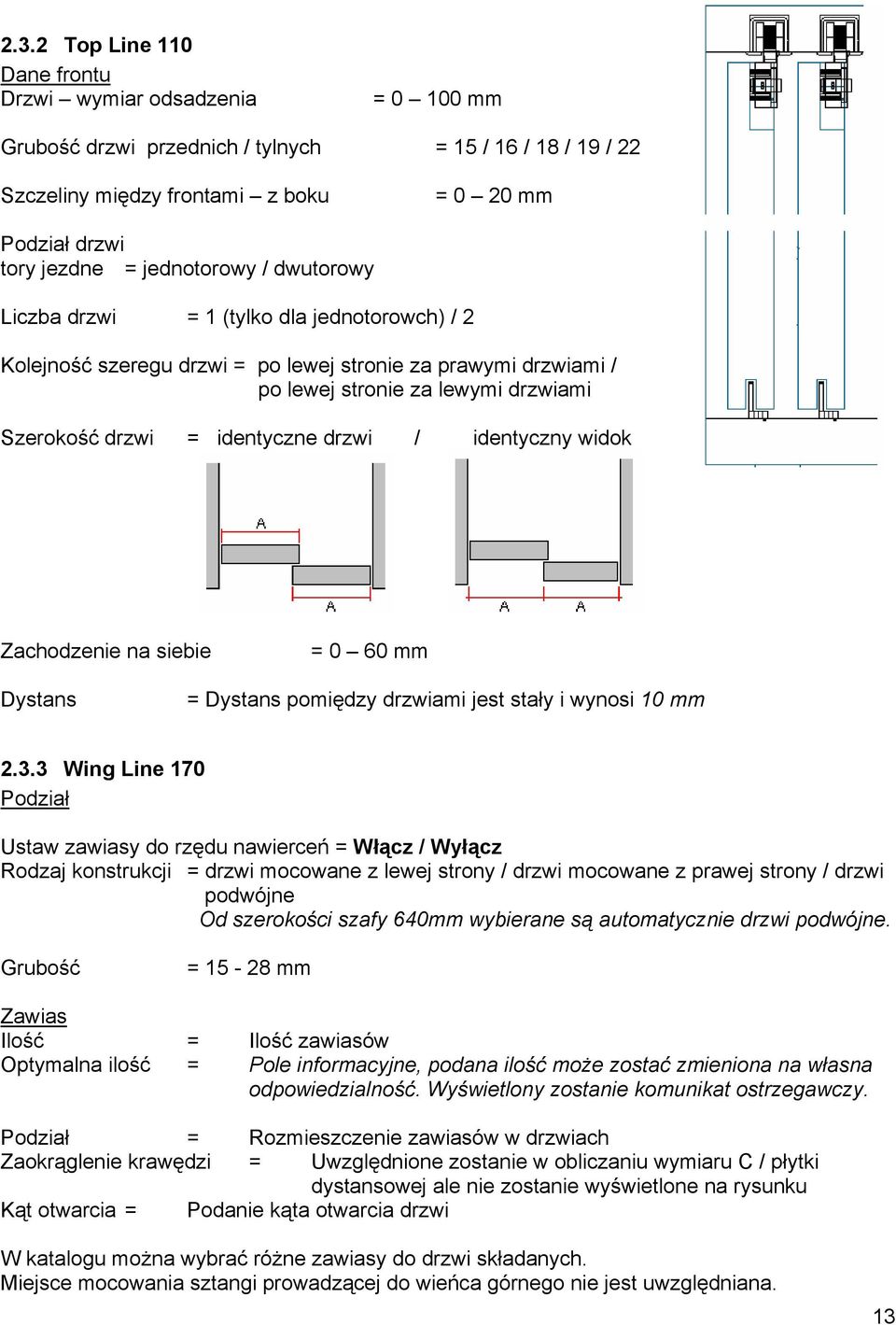

13 2.3.2 Top Line 110 Dane frontu Drzwi wymiar odsadzenia = mm Grubość drzwi przednich / tylnych = 15 / 16 / 18 / 19 / 22 Szczeliny między frontami z boku = 0 20 mm Podział drzwi tory jezdne = jednotorowy / dwutorowy Liczba drzwi = 1 (tylko dla jednotorowch) / 2 Kolejność szeregu drzwi = po lewej stronie za prawymi drzwiami / po lewej stronie za lewymi drzwiami Szerokość drzwi = identyczne drzwi / identyczny widok Zachodzenie na siebie = 0 60 mm Dystans = Dystans pomiędzy drzwiami jest stały i wynosi 10 mm Wing Line 170 Podział Ustaw zawiasy do rzędu nawierceń = Włącz / Wyłącz Rodzaj konstrukcji = drzwi mocowane z lewej strony / drzwi mocowane z prawej strony / drzwi podwójne Od szerokości szafy 640mm wybierane są automatycznie drzwi podwójne. Grubość = mm Zawias Ilość = Ilość zawiasów Optymalna ilość = Pole informacyjne, podana ilość może zostać zmieniona na własna odpowiedzialność. Wyświetlony zostanie komunikat ostrzegawczy. Podział = Rozmieszczenie zawiasów w drzwiach Zaokrąglenie krawędzi = Uwzględnione zostanie w obliczaniu wymiaru C / płytki dystansowej ale nie zostanie wyświetlone na rysunku Kąt otwarcia = Podanie kąta otwarcia drzwi W katalogu można wybrać różne zawiasy do drzwi składanych. Miejsce mocowania sztangi prowadzącej do wieńca górnego nie jest uwzględniana. 13

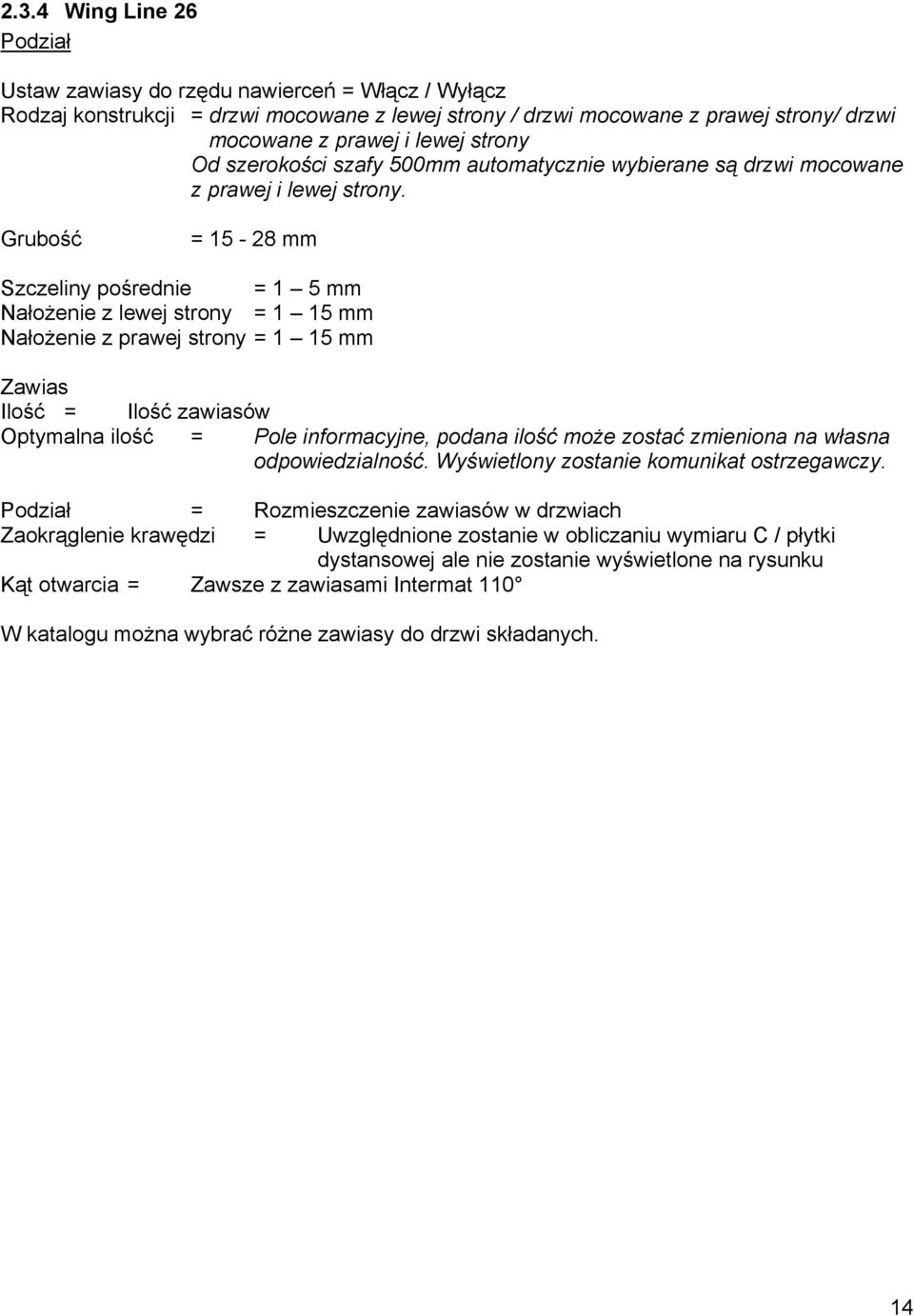

14 2.3.4 Wing Line 26 Podział Ustaw zawiasy do rzędu nawierceń = Włącz / Wyłącz Rodzaj konstrukcji = drzwi mocowane z lewej strony / drzwi mocowane z prawej strony/ drzwi mocowane z prawej i lewej strony Od szerokości szafy 500mm automatycznie wybierane są drzwi mocowane z prawej i lewej strony. Grubość = mm Szczeliny pośrednie = 1 5 mm Nałożenie z lewej strony = 1 15 mm Nałożenie z prawej strony = 1 15 mm Zawias Ilość = Ilość zawiasów Optymalna ilość = Pole informacyjne, podana ilość może zostać zmieniona na własna odpowiedzialność. Wyświetlony zostanie komunikat ostrzegawczy. Podział = Rozmieszczenie zawiasów w drzwiach Zaokrąglenie krawędzi = Uwzględnione zostanie w obliczaniu wymiaru C / płytki dystansowej ale nie zostanie wyświetlone na rysunku Kąt otwarcia = Zawsze z zawiasami Intermat 110 W katalogu można wybrać różne zawiasy do drzwi składanych. 14

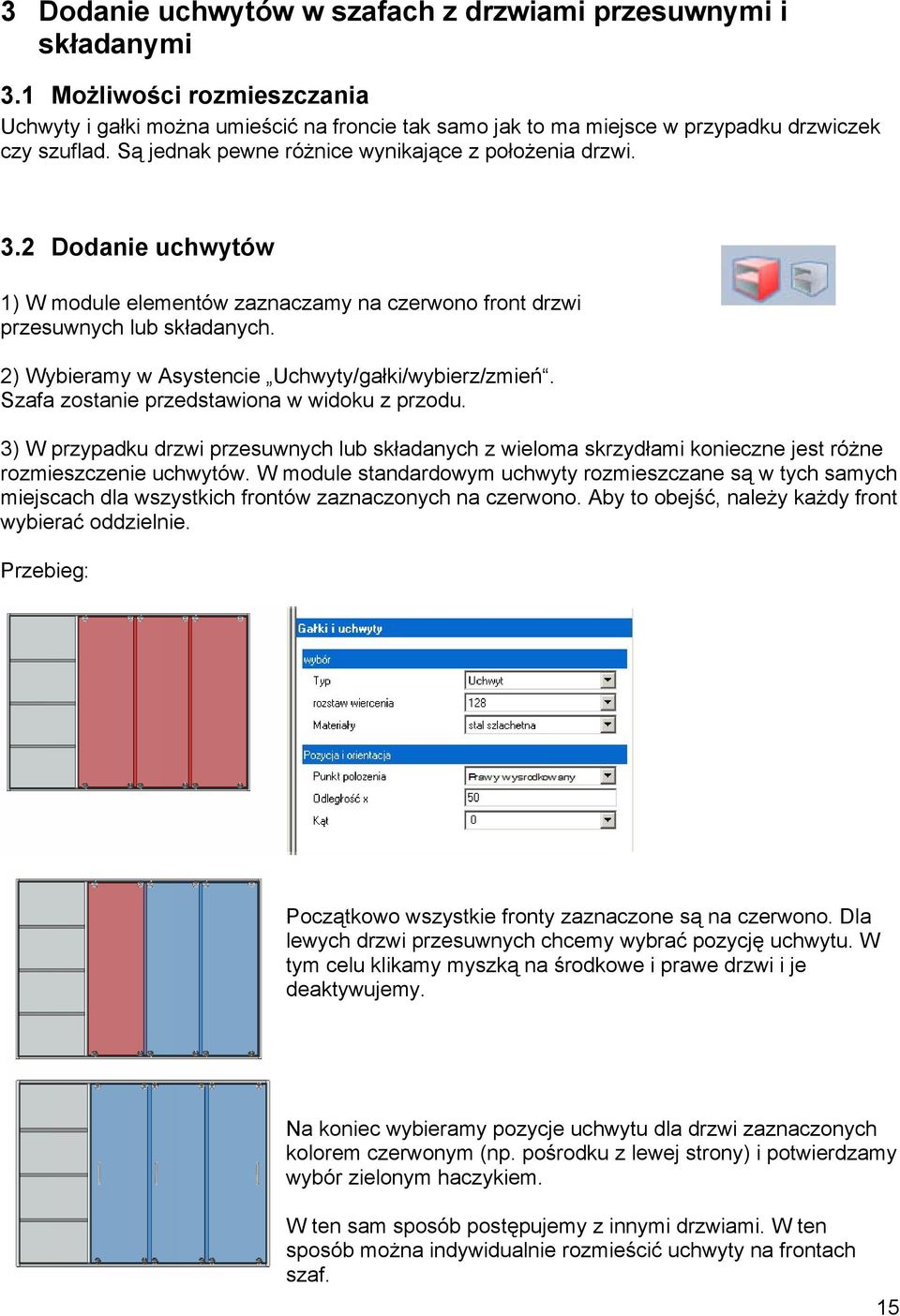

15 3 Dodanie uchwytów w szafach z drzwiami przesuwnymi i składanymi 3.1 Możliwości rozmieszczania Uchwyty i gałki można umieścić na froncie tak samo jak to ma miejsce w przypadku drzwiczek czy szuflad. Są jednak pewne różnice wynikające z położenia drzwi. 3.2 Dodanie uchwytów 1) W module elementów zaznaczamy na czerwono front drzwi przesuwnych lub składanych. 2) Wybieramy w Asystencie Uchwyty/gałki/wybierz/zmień. Szafa zostanie przedstawiona w widoku z przodu. 3) W przypadku drzwi przesuwnych lub składanych z wieloma skrzydłami konieczne jest różne rozmieszczenie uchwytów. W module standardowym uchwyty rozmieszczane są w tych samych miejscach dla wszystkich frontów zaznaczonych na czerwono. Aby to obejść, należy każdy front wybierać oddzielnie. Przebieg: Początkowo wszystkie fronty zaznaczone są na czerwono. Dla lewych drzwi przesuwnych chcemy wybrać pozycję uchwytu. W tym celu klikamy myszką na środkowe i prawe drzwi i je deaktywujemy. Na koniec wybieramy pozycje uchwytu dla drzwi zaznaczonych kolorem czerwonym (np. pośrodku z lewej strony) i potwierdzamy wybór zielonym haczykiem. W ten sam sposób postępujemy z innymi drzwiami. W ten sposób można indywidualnie rozmieścić uchwyty na frontach szaf. 15
