1 MARUSZCZAK ZBIGNIEW ul. Bogumiły 10/ Szczecin tel PROJEKT WYKONAWCZY Obiekt: Inwestor: Branża: Opracowanie: Symbol: Budynek mieszkalny jednorodzinny działka geod. nr 817/7, obręb Niedźwiedź, gmina Kobylanka Nadleśnictwo Kliniska Kliniska, Pucko 1 Sanitarna Instalacja zbiornikowa gazu płynnego 2012/MZ/08/1w Oświadczam, że niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektował: mgr inż. Zbigniew Maruszczak upr. budowlane nr 44/Sz/99 do projektowania w specjalności instalacyjnej w zakresie sieci, urządzeń i instalacji: wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych bez ograniczeń Szczecin, marzec 2013

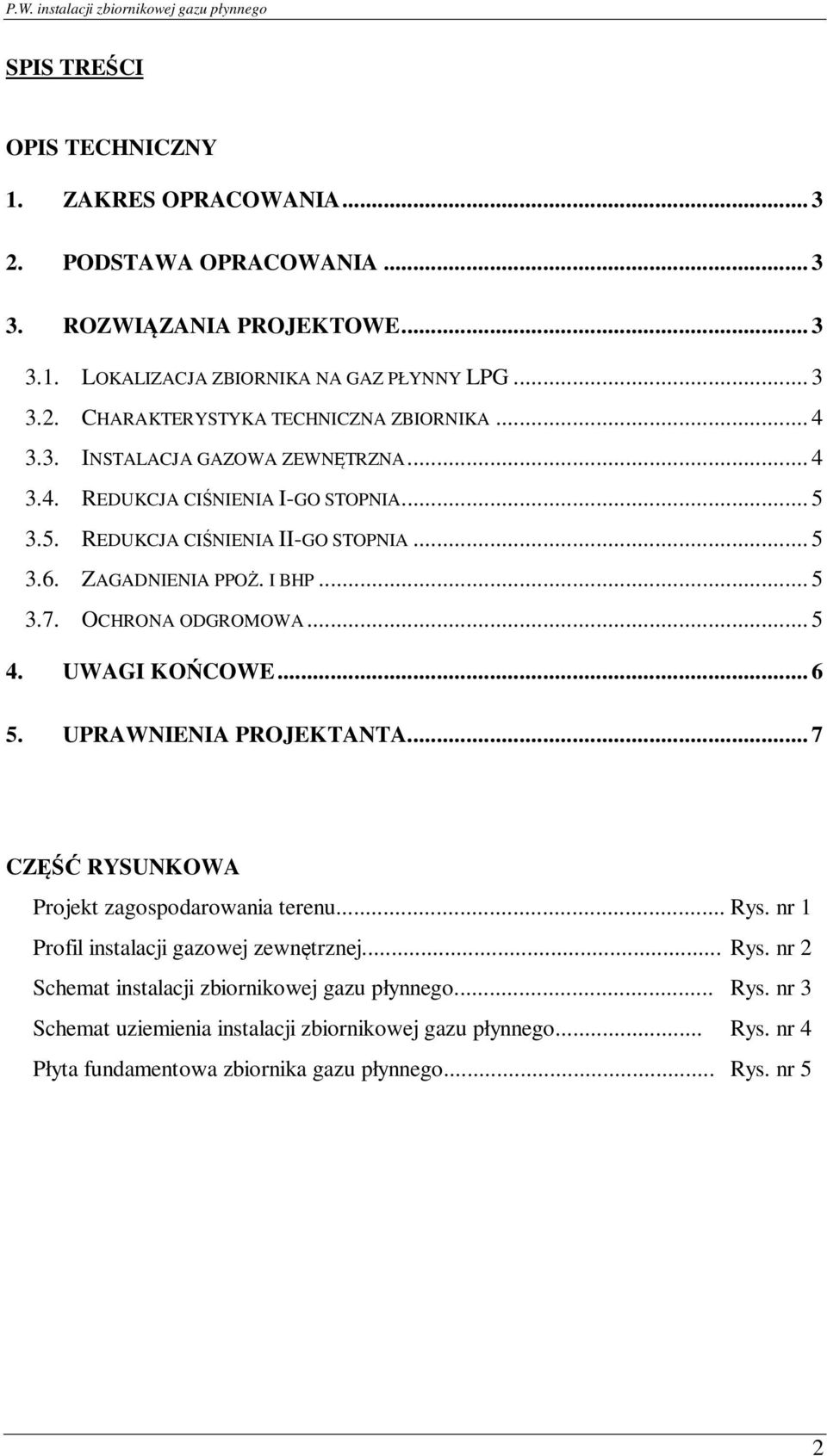

2 SPIS TREŚCI OPIS TECHNICZNY 1. ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA ROZWIĄZANIA PROJEKTOWE LOKALIZACJA ZBIORNIKA NA GAZ PŁYNNY LPG CHARAKTERYSTYKA TECHNICZNA ZBIORNIKA INSTALACJA GAZOWA ZEWNĘTRZNA REDUKCJA CIŚNIENIA I-GO STOPNIA REDUKCJA CIŚNIENIA II-GO STOPNIA ZAGADNIENIA PPOŻ. I BHP OCHRONA ODGROMOWA UWAGI KOŃCOWE UPRAWNIENIA PROJEKTANTA... 7 CZĘŚĆ RYSUNKOWA Projekt zagospodarowania terenu... Rys. nr 1 Profil instalacji gazowej zewnętrznej... Rys. nr 2 Schemat instalacji zbiornikowej gazu płynnego... Rys. nr 3 Schemat uziemienia instalacji zbiornikowej gazu płynnego... Rys. nr 4 Płyta fundamentowa zbiornika gazu płynnego... Rys. nr 5 2

3 OPIS TECHNICZNY do projektu wykonawczego instalacji zbiornikowej gazu płynnego dla budynku mieszkalnego jednorodzinnego na działce geodezyjnej nr 817/7, obręb Niedźwiedź, gmina Kobylanka. 1. Zakres opracowania Projekt obejmuje rozwiązania w zakresie: technologii instalacji zbiornikowej gazu, określa poszczególne elementy instalacji takie jak: zbiornik, armaturę, rurociągi, dodatkowe oprzyrządowanie. 2. Podstawa opracowania Zlecenie inwestora; Ustalenia z inwestorem; P.B. instalacji zbiornikowej gazu płynnego dla budynku mieszkalnego jednorodzinnego opracowany w październiku 2012 roku; Obowiązujące w przedmiotowej dziedzinie przepisy i normy. 3. Rozwiązania projektowe Projektowana instalacja zbiornikowa gazu płynnego ma być źródłem paliwa dla kotła grzewczego c.o. i c.w.u. o mocy nominalnej 24 kw i kuchenki gazowej w budynku mieszkalnym jednorodzinnym. Łączny obliczeniowy maksymalny pobór gazu wynosi 2,9 kg/h Lokalizacja zbiornika na gaz płynny LPG Lokalizacja zbiornika LPG wg rysunku nr 1. Instalacja zbiornikowa składa się z jednego zbiornika o pojemności 4850 dm 3. Zbiornik ma za zadanie magazynować gaz między kolejnymi dostawami gazu. Posadowienie zbiornika powinno gwarantować stabilność przed osiadaniem. W tym celu zbiornik należy przytwierdzić do płyty fundamentowej o wymiarach w rzucie 300x150 cm. Płytę wykonać jako żelbetową o grubości 20 cm zbrojoną krzyżowo prętami Ø6 co 20 cm, beton B15. Grunt pod płytą zagęścić. W przypadku braku możliwości zagęszczenia gruntu dokonać wymiany gruntu na piasek. Strefa zagrożenia wybuchem 2 wynosi 1,5 m we wszystkich kierunkach od zaworów, otworów rewizyjnych, reduktorów. Teren, na którym jest zlokalizowany zbiornik gazu płynnego jest ogrodzony. 3

4 3.2. Charakterystyka techniczna zbiornika Niniejsza dokumentacja przewiduje zastosowanie zbiornika na gaz płynny z wymaganymi przez polskie prawo dopuszczeniami i reżimami jakościowymi. Zbiornik gazowy jako naczynie ciśnieniowe podlega odbiorowi i badaniom technicznym wykonywanym przez Urząd Dozoru Technicznego. Konstrukcja zbiornika musi spełniać warunki techniczne UDT DT-UC-90/ZC. Zbiornik jest pomalowany zewnętrznie farbą o zdolności odbijania promieniowania cieplnego wynoszącej co najmniej 70%. Podpory zbiornika posiadają odporność ogniową co najmniej 120 minut. Zbiornik wyposażony jest w następującą armaturę: zawory bezpieczeństwa typu EU20 z zaworem odcinającym ST20 i 25 ciśnienie otwarcia 1,56 MPa poziomowskaz z niezależnym wskaźnikiem maksymalnego dopuszczalnego napełnienia zawory odcinające: napełniający typ VRN 93 poboru fazy gazowej typ GS 80 poboru fazy ciekłej typ RRL 16 manometr samoczynnie działające zawory zabezpieczające przed wypływem gazu w przypadku awarii (zawory zwrotne lub nadmiarowe) na króćcach fazy ciekłej z wyjątkiem zaworów odwodnienia Dane techniczne zbiornika: Pojemność 4850 dm 3 czynnik roboczy Propan ciśnienie robocze 1,56 MPa temperatura obliczeniowa 40 ºC max dopuszczalne napełnienie 85 % Masa zbiornika pustego 955 kg Masa zbiornika pełnego 3057,5 kg Masa zbiornika w czasie próby wodnej 5805 kg 3.3. Instalacja gazowa zewnętrzna W celu doprowadzenia gazu ze zbiornika do ścian budynków wykonać instalację gazową podziemną z rur polietylenowych PE25 (SDR11) łączonych z zastosowaniem kształtek do zgrzewania elektrooporowego. Instalację należy układać na głębokości 0,8-0,9 m (od górnej ścianki rurociągu). Pod gazociąg wykonać zagęszczoną podsypkę z piasku o grubości 10 cm, a nad gazociąg nadsypkę o grubości 10 cm. Wykop zasypać gruntem rodzimym bez kamieni, korzeni itp. Grunt zagęszczać warstwami. Na wysokości cm nad górną ścianką rurociągu ułożyć żółtą taśmę ostrzegawczą z metalowym paskiem. Prace wykonywać ręcznie. 4

5 Ze względu na dużą rozszerzalność cieplną polietylenu rury układać w wykopie tzw. wężykiem w celu skompensowania wydłużeń cieplnych. Instalację gazową poddać próbie szczelności przez 24 godziny pod ciśnieniem: 2,0 MPa od zbiornika do reduktora I-go stopnia 0,1 MPa pomiędzy reduktorami I-go i II-go stopnia Do prób stosować manometry klasy minimum 2,5 MPa Redukcja ciśnienia I-go stopnia Maksymalne robocze ciśnienie w zbiorniku wynosi 1,56 MPa. Pierwszy stopień redukcji ma za zadanie obniżyć ciśnienie fazy gazowej do wartości 0,1-0,2 MPa. Zaprojektowano reduktor GOK typu zamontowany bezpośrednio na zbiorniku gazu Redukcja ciśnienia II-go stopnia Reduktor II-go stopnia wraz z kurkiem głównym instalacji gazowej montować w szafce gazowej umieszczonej na zewnętrznej ścianie zasilanego budynku. Zaprojektowano reduktor GOK typu o przepustowości 12 kg/h i ciśnieniu 3,6 kpa. Szafkę gazową wykonać jako stalową żółtą z otworami wentylacyjnymi w dolnej części i drzwiczkami z zamknięciem na klucz. Wymiary - 400x500x200 mm. Szafkę montować 0,5 m nad poziomem otaczającego terenu w odległości minimum 0,5 m do okien i drzwi budynku Zagadnienia ppoż. i bhp Przy zbiorniku gazu płynnego umieścić gaśnicę proszkową lub śniegową o masie 6 kg. Instalacja zbiornikowa musi być dopuszczona do eksploatacji protokolarnie przy udziale dostawcy gazu, po przeprowadzeniu z wynikiem pozytywnym prób szczelności. Instalację zbiornikową zaopatrzyć w trwałe oznaczenie: rodzaju magazynowanego gazu adresy i telefony do: serwisu dostawcy gazu straży pożarnej pogotowia ratunkowego Rozruchu instalacji i pierwszego uruchomienia dokonuje wykonawca w obecności dostawcy gazu Ochrona odgromowa Instalacja odgromowa polega na połączeniu zbiornika oraz instalacji rurowej z uziomem otokowym wg PN-86/E-05003/03. 5

6 Ochrona przed elektrostatycznością realizowana jest poprzez połączenie z uziomem otokowym. Połączenia ochronne przed porażeniem oraz przed wyładowaniami atmosferycznymi są wystarczające do odprowadzenia ładunków elektrycznych. Stanowisko do rozładunku autocysterny wyposażyć w zacisk uziemiający, połączony z uziomem otokowym zbiornika. Do tego uziomu podłączyć również ogrodzenie terenu wykonane ze stali. Zbiornik podłączyć do uziemienia w dwóch punktach. Wymagane wartości rezystancji dla uziomu otokowego 10 Ω. Uziomy muszą być układane na głębokości minimum 0,6 m w odległości 1,0 m od zbiornika. 4. Uwagi końcowe Całość prac montażowych, próby i odbiór wykonać w oparciu o: Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II. Instalacje sanitarne i przemysłowe. Wydanie 1988 Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych. Wydanie 1996 oraz zgodnie z niniejszym projektem i przepisami Bhp i ppoż. Wszystkie stosowane materiały powinny posiadać świadectwa dopuszczenia do obrotu i powszechnego lub jednostkowego stosowania w budownictwie wymagane Prawem Budowlanym i spełniać odpowiednie kryteria dla projektowanego obiektu. 6
