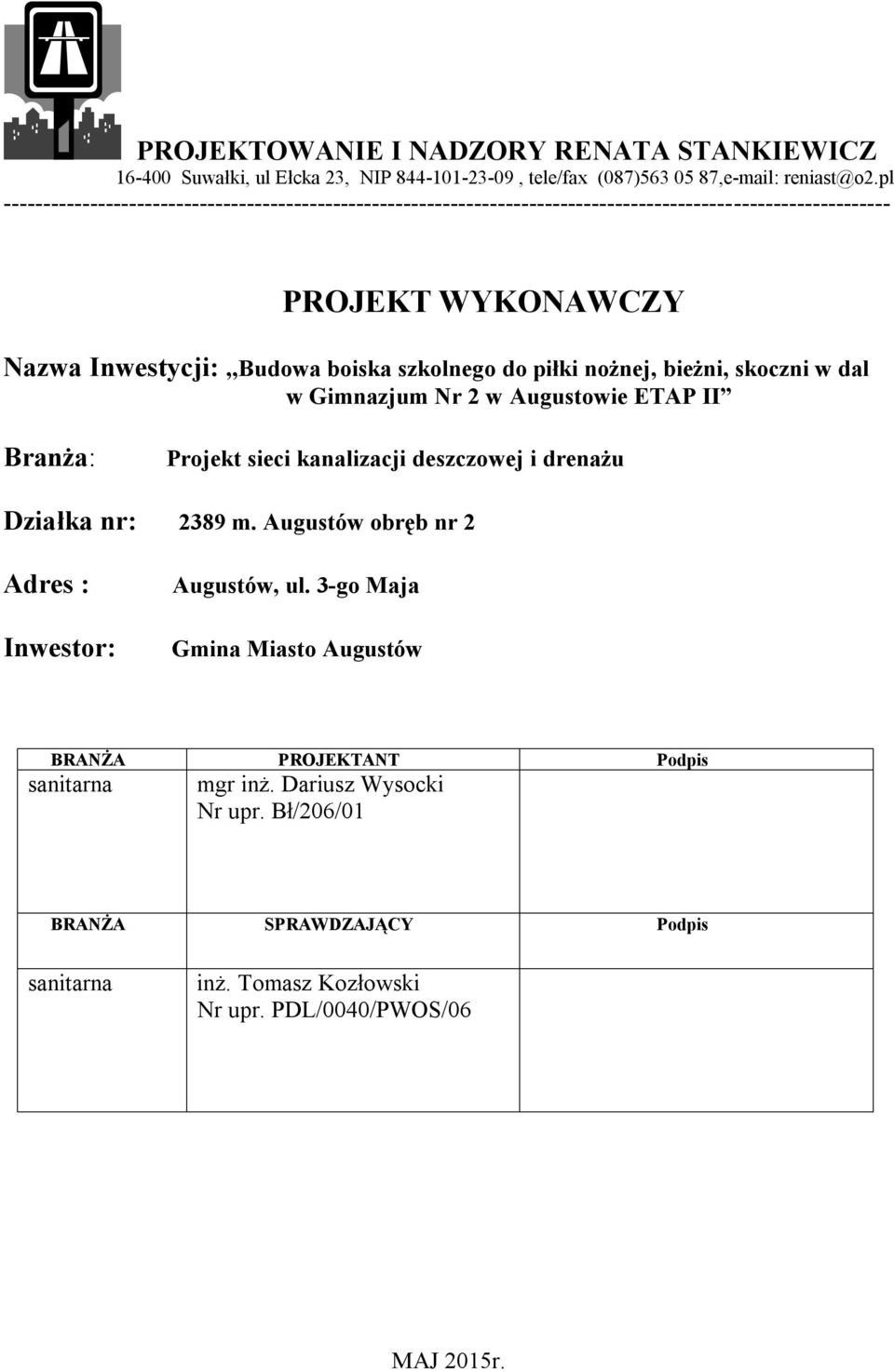

1 PROJEKTOWANIE I NADZORY RENATA STANKIEWICZ Suwałki, ul Ełcka 23, NIP , tele/fax (087) , reniast@o2.pl PROJEKT WYKONAWCZY Nazwa Inwestycji:,,Budowa boiska szkolnego do piłki nożnej, bieżni, skoczni w dal w Gimnazjum Nr 2 w Augustowie ETAP II Branża: Projekt sieci kanalizacji deszczowej i drenażu Działka nr: 2389 m. Augustów obręb nr 2 Adres : Inwestor: Augustów, ul. 3-go Maja Gmina Miasto Augustów BRANŻA PROJEKTANT Podpis sanitarna mgr inż. Dariusz Wysocki Nr upr. Bł/206/01 BRANŻA SPRAWDZAJĄCY Podpis sanitarna inż. Tomasz Kozłowski Nr upr. PDL/0040/PWOS/06 MAJ 2015r.

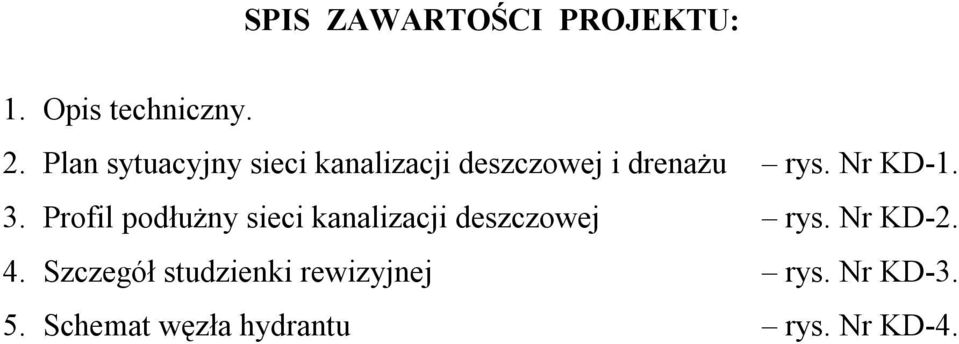

2 SPIS ZAWARTOŚCI PROJEKTU: 1. Opis techniczny. 2. Plan sytuacyjny sieci kanalizacji deszczowej i drenażu rys. Nr KD Profil podłużny sieci kanalizacji deszczowej rys. Nr KD Szczegół studzienki rewizyjnej rys. Nr KD Schemat węzła hydrantu rys. Nr KD-4.

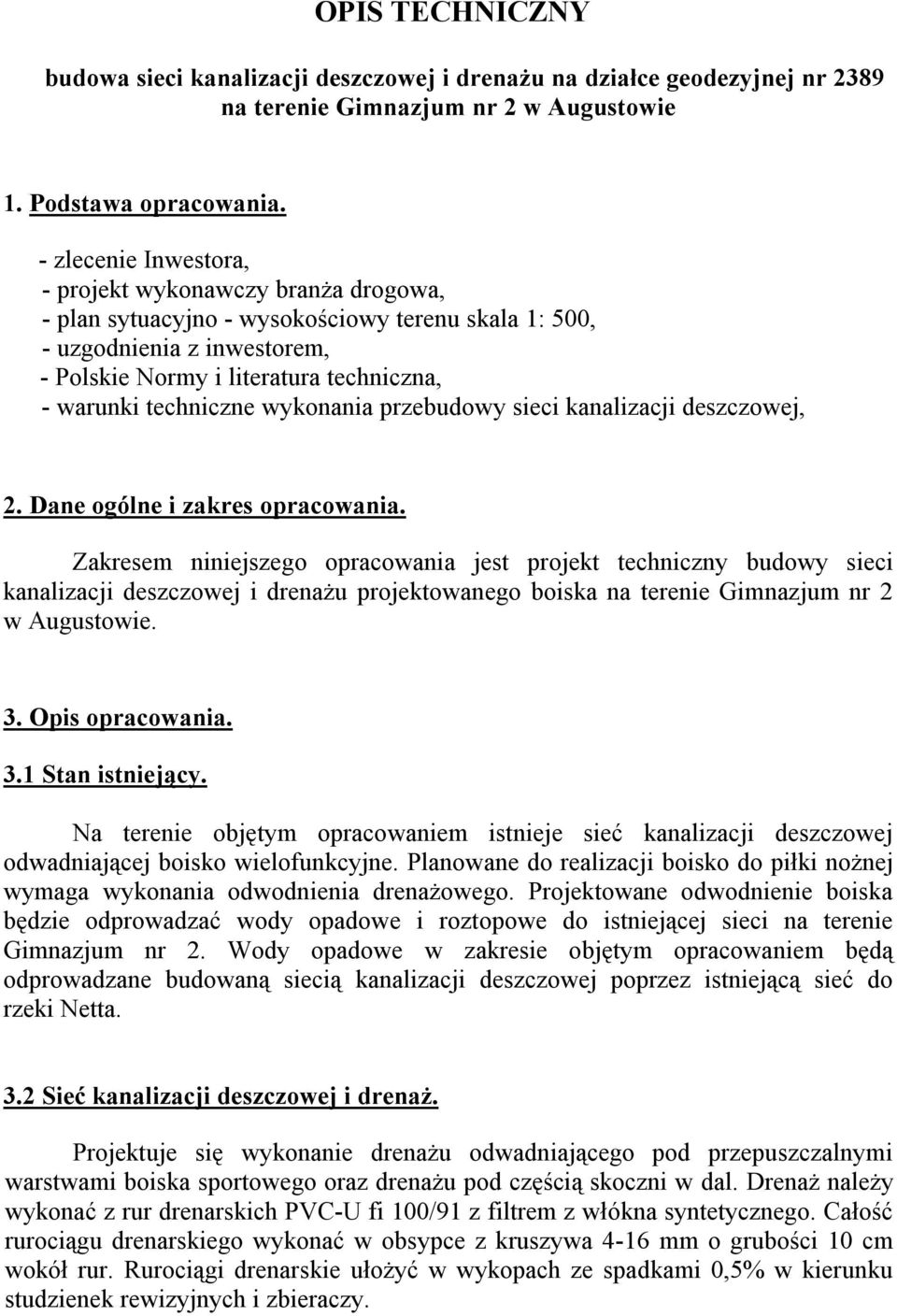

3 OPIS TECHNICZNY budowa sieci kanalizacji deszczowej i drenażu na działce geodezyjnej nr 2389 na terenie Gimnazjum nr 2 w Augustowie 1. Podstawa opracowania. - zlecenie Inwestora, - projekt wykonawczy branża drogowa, - plan sytuacyjno - wysokościowy terenu skala 1: 500, - uzgodnienia z inwestorem, - Polskie Normy i literatura techniczna, - warunki techniczne wykonania przebudowy sieci kanalizacji deszczowej, 2. Dane ogólne i zakres opracowania. Zakresem niniejszego opracowania jest projekt techniczny budowy sieci kanalizacji deszczowej i drenażu projektowanego boiska na terenie Gimnazjum nr 2 w Augustowie. 3. Opis opracowania. 3.1 Stan istniejący. Na terenie objętym opracowaniem istnieje sieć kanalizacji deszczowej odwadniającej boisko wielofunkcyjne. Planowane do realizacji boisko do piłki nożnej wymaga wykonania odwodnienia drenażowego. Projektowane odwodnienie boiska będzie odprowadzać wody opadowe i roztopowe do istniejącej sieci na terenie Gimnazjum nr 2. Wody opadowe w zakresie objętym opracowaniem będą odprowadzane budowaną siecią kanalizacji deszczowej poprzez istniejącą sieć do rzeki Netta. 3.2 Sieć kanalizacji deszczowej i drenaż. Projektuje się wykonanie drenażu odwadniającego pod przepuszczalnymi warstwami boiska sportowego oraz drenażu pod częścią skoczni w dal. Drenaż należy wykonać z rur drenarskich PVC-U fi 100/91 z filtrem z włókna syntetycznego. Całość rurociągu drenarskiego wykonać w obsypce z kruszywa 4-16 mm o grubości 10 cm wokół rur. Rurociągi drenarskie ułożyć w wykopach ze spadkami 0,5% w kierunku studzienek rewizyjnych i zbieraczy.

4 Wody drenarskie należy odprowadzić do głównego kolektora wykonanego z rur PCV fi 200 klasy SN. Włączenie drenażu do studni i kolektora poprzez uszczelki i dołączniki drenarskie Dla przyszłej konserwacji projektuje się studzienki rewizyjne na głównym zbiorczym rurociągu odprowadzającym wody drenażowe do istniejącej sieci kanalizacji deszczowej na terenie Gimnazjum nr 2. Studnie wykonane w technologii PCV o średnicy fi 315 z rury karbowanej posadowione na dnie studni z PP do rur karbowanych, przykrycie pokrywą żeliwną B125 osadzonej na rurze teleskopowej do rury karbowanej. Studnie posadowione na podsypce żwirowej grubości 20 cm. Istniejącą studnię rewizyjną z kręgów betonowych fi 1200 kolidującą z projektowaną nawierzchnią boiska należy przebudować poprzez demontaż pokrywy nastudziennej z włazem żeliwnym, demontaż kręgu betonowego i montaż pokrywy nastudziennej pełnej fi Wszystkie połączenia elementów betonowych należy uszczelnić z wykorzystaniem zapraw montażowych do wysokich obciążeń. 3.3 Sieć wodociągowa. W związku z kolizją sieci wodociągowej z projektowanym boiskiem należy zdemontować istniejącą sieć wodociągową wraz z hydrantem. Dodatkowo należy zdemontować studnię betonową nieczynnego ujęcia wody podziemnej. Dla zabezpieczenia przeciwpożarowego obiektu projektuje się hydrant przeciwpożarowy nadziemny w nowej lokalizacji, zasilany z istniejącej sieci wodociągowej. Zasilanie hydrantu w wodę projektuje się z rur PCV fi 90 klasy SN łączonych na uszczelki gumowe łącznie z ułożeniem taśmy ostrzegawczej z wkładką metalową na głębokości 60 cm. (kolor taśmy - niebieski). Rurę PCV fi 90 należy ułożyć na głębokości 1,80m. Włączenie do sieci wykonać poprzez trójnk żeliwny DN80. Zabezpieczenie węzła należy wykonać poprzez zamontowanie bloku oporowego. Po ułożeniu przewodu należy wykonać próbę szczelności zgodnie z obowiązującą normą. Badany wodociąg można uważać za szczelny jeżeli na odcinku przy zamkniętym dopływie wody i pod ciśnieniem próbnym w czasie 30 minut nie będzie spadku ciśnienia. 4. Roboty ziemne. Wykopy należy wykonać mechanicznie jako szerokoprzestrzenne lub o ścianach pionowych umocnionych wypraskami stalowymi, w zależności od warunków terenowych. W miejscach skrzyżowania z istniejącym uzbrojeniem wykopy należy wykonywać ręcznie, tak aby nie uległy one zniszczeniu. Zasypanie sieci należy wykonać gruntem z dowozu pospółką. Grunty zasypowe powinny być zagęszczone mechanicznie. Zagęszczenie gruntu wokół rury powinno wynosić ok % zmodyfikowanej wartości Proctora. Powyżej rury zagęszczenie gruntu powinno wynosić ok. 90% zmodyfikowanej wartości Proctora. Taki stopień zagęszczenia można osiągnąć przy użyciu wibratora płytowego kg zagęszczając warstwami o grub m. Teren po prowadzonych robotach powinien być doprowadzony do stanu pierwotnego.

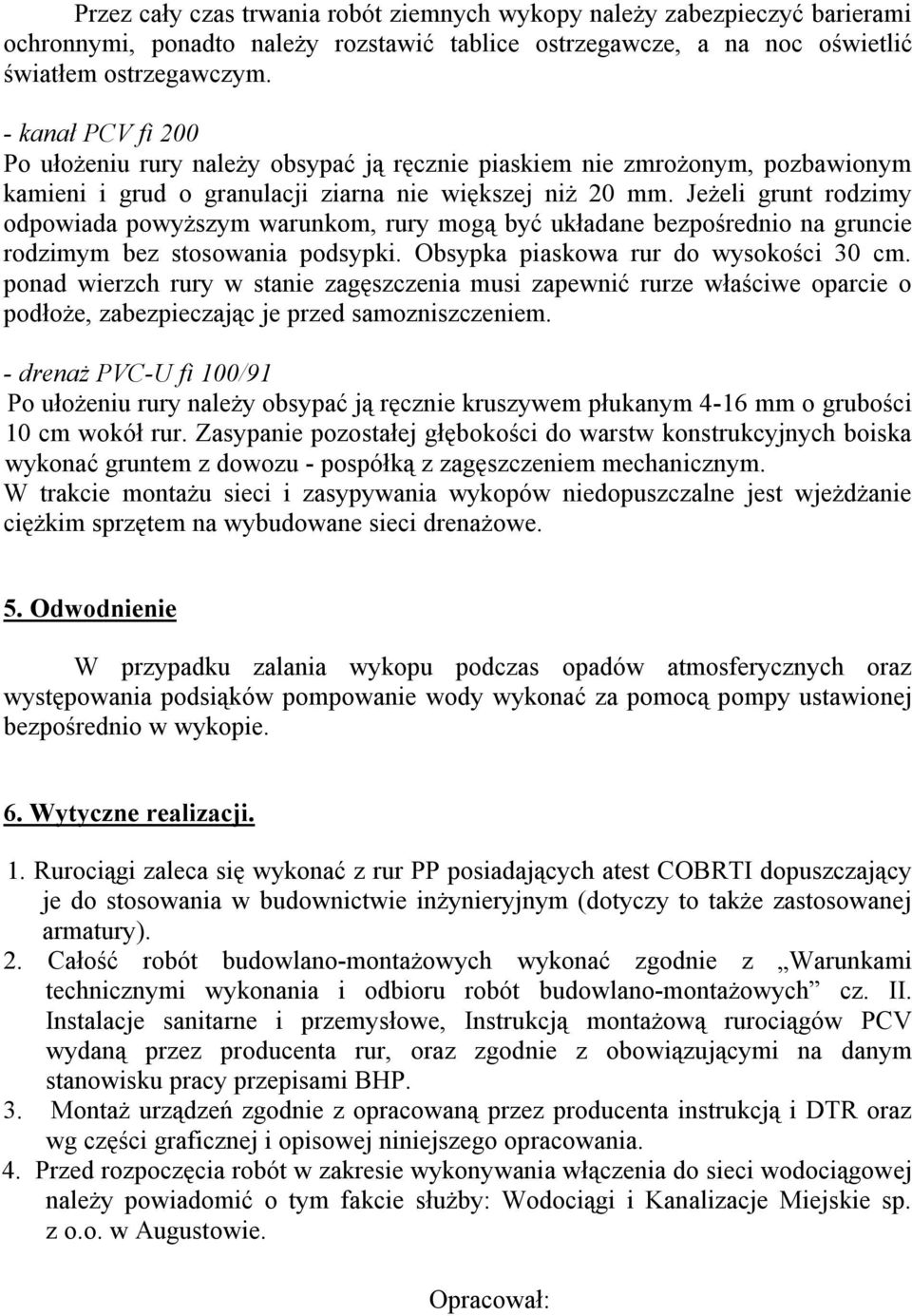

5 Przez cały czas trwania robót ziemnych wykopy należy zabezpieczyć barierami ochronnymi, ponadto należy rozstawić tablice ostrzegawcze, a na noc oświetlić światłem ostrzegawczym. - kanał PCV fi 200 Po ułożeniu rury należy obsypać ją ręcznie piaskiem nie zmrożonym, pozbawionym kamieni i grud o granulacji ziarna nie większej niż 20 mm. Jeżeli grunt rodzimy odpowiada powyższym warunkom, rury mogą być układane bezpośrednio na gruncie rodzimym bez stosowania podsypki. Obsypka piaskowa rur do wysokości 30 cm. ponad wierzch rury w stanie zagęszczenia musi zapewnić rurze właściwe oparcie o podłoże, zabezpieczając je przed samozniszczeniem. - drenaż PVC-U fi 100/91 Po ułożeniu rury należy obsypać ją ręcznie kruszywem płukanym 4-16 mm o grubości 10 cm wokół rur. Zasypanie pozostałej głębokości do warstw konstrukcyjnych boiska wykonać gruntem z dowozu - pospółką z zagęszczeniem mechanicznym. W trakcie montażu sieci i zasypywania wykopów niedopuszczalne jest wjeżdżanie ciężkim sprzętem na wybudowane sieci drenażowe. 5. Odwodnienie W przypadku zalania wykopu podczas opadów atmosferycznych oraz występowania podsiąków pompowanie wody wykonać za pomocą pompy ustawionej bezpośrednio w wykopie. 6. Wytyczne realizacji. 1. Rurociągi zaleca się wykonać z rur PP posiadających atest COBRTI dopuszczający je do stosowania w budownictwie inżynieryjnym (dotyczy to także zastosowanej armatury). 2. Całość robót budowlano-montażowych wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II. Instalacje sanitarne i przemysłowe, Instrukcją montażową rurociągów PCV wydaną przez producenta rur, oraz zgodnie z obowiązującymi na danym stanowisku pracy przepisami BHP. 3. Montaż urządzeń zgodnie z opracowaną przez producenta instrukcją i DTR oraz wg części graficznej i opisowej niniejszego opracowania. 4. Przed rozpoczęcia robót w zakresie wykonywania włączenia do sieci wodociągowej należy powiadomić o tym fakcie służby: Wodociągi i Kanalizacje Miejskie sp. z o.o. w Augustowie. Opracował:
