1 Rodzaj projektu: Projekt budowlany Branża: Instalacje Sanitarne Temat: Przyłącze kanalizacji zaplecza socjalnokuchennego budynku GOK w Janowie ul. Przasnyska 51 Adres: Janowo ul. Przasnyska 51 Inwestor: Gmina Janowo Projektował: mgr inż. Józef Koprowicz Sprawdził: mgr inż. Cecylia Dzielińska Olsztyn r.

2 ZAWARTOŚĆ OPRACOWANIA I OPIS TECHNICZNY 1. Podstawa opracowania 2. Dane ogólne 3. Roboty ziemne 4. Opis techniczny kanalizacji 5. Uwagi II CZĘŚĆ GRAFICZNA 1. Plan zagospodarowania terenu przyłącza kanalizacyjnego 2. Profil kanalizacji 3. Rzut instalacji wod kan parteru

3

4

5

6

7

8

9 Projekt techniczny przyłącza kanalizacyjnego zaplecza socjalnokuchennego budynku GOK w Janowie ul. Przasnyska 51 I OPIS TECHNICZNY 1. Podstawa opracowania -decyzja nr 21/10 o ustalenie lokalizacji inwestycji celu publicznego z dn wydana przez wójta gminy Janowo -wizja lokalna w terenie. 2. Dane ogólne W związku z modernizacja pomieszczeń budynku polegającą na wydzieleniu zaplecza kuchennego zachodzi konieczność przebudowy istniejącej instalacji kanalizacyjnej. Projektuje się nowe przyłącza kanalizacji sanitarnej i technologicznej z kuchni. 3. Roboty ziemne Roboty ziemne wykonać ręcznie jako wykopy wąskoprzestrzenne o pionowych ścianach z odeskowaniem ścian wykopu. Podłoże pod rury oraz montaż rurociągów wykonać zgodnie Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. Dno wykopu należy dokładnie oczyścić z kamieni i podobnych części stałych. Po oczyszczeniu dna wykopu wykonać: -podsypkę z pospółki gr. min. 10,0cm -nad rurą nadsypkę gr, min. 30,0cm -zagęszczenie zasypki wykopu kolejno warstwami do wysokości min. 0,50m gruntem rodzimym. Podsypkę, nadsypkę i zasypkę /warstwa min. 0,50m/ zagęścić do uzyskania 0,95 stopnia zagęszczenia. Do zagęszczenia stosować lekki sprzęt mechaniczny lub zagęścić ręcznie. Prace te należy wykonać dokładnie. 4. Opis techniczny kanalizacji W pomieszczeniach przebudowywanych zaplecza socjalno-kuchennego będą ścieki: -sanitarne z urządzeń wc, umywalek, zlewu i natrysku -technologiczne związane z gotowaniem oraz z mycia naczyń w kuchni.

10 Ścieki sanitarne z pomieszczeń zaplecza odprowadzane będą nową instalacją kanalizacyjną do studzienki zamontowanej na istniejącej sieci kanalizacyjnej. Projektuje się wydzieloną instalację kanalizacyjną odprowadzającą ścieki technologiczne z urządzeń sanitarnych kuchni. Ścieki technologiczne z pomieszczeń kuchni odprowadzone będą do sieci kanalizacyjnej poprzez separator tłuszczu z częścią osadową typ PST-H 2/200 firmy Ecol Unicon. Separator usytuowany będzie na zewnątrz budynku. W separatorze zatrzymywane będą części stałe i zawiesiny o gęstości większej niż woda oraz tłuszcze. Separator należy regularnie opróżniać. Częstotliwość oczyszczania uzależniona jest od ilości oczyszczanych ścieków oraz ich charakteru /stężenia tłuszczu i zawiesiny łatwoopadającej/.grubość warstwy odseparowanego tłuszczu nie powinna być większa niż 10-15cm. Opróżnianie separatora wykonuje się przy użyciu wozu asenizacyjnego. W czasie opróżniania separatora należy najpierw odpompować z powierzchni warstwę odseparowanych substancji tłuszczowych. Przyłącze kanalizacyjne wykonać z rur 160PCV łączonych na uszczelki dwuwargowe. Studzienki kanalizacyjne wykonać z kręgów żelbetowych φ1000. Pokrywa żelbetowa z otworami, właz typu ciężkiego z żeliwa sferoidalnego. Wierzch włazu studzienki wyrównać z poziomem istniejącego gruntu poprzez stosowanie żelbetowych pierścieni dystansowych o odpowiedniej grubości. Kinetę w dnie studzienki rewizyjnej wykonać z uwzględnieniem kierunku przepływu ścieków. Przejścia rurociągów przez ścianki studzienki w tulejach uszczelniających firmy Wavin. Powierzchnię zewnętrzną studzienek izolować dwiema warstwami abizolu R. Rury kanalizacyjne układać na podsypce piaskowej grubości 0,10m. z wyprofilowanym dnem na łożysko nośne zgodnie z zaprojektowanym spadkiem. W miejscach złączy kielichowych należy wykonać dołki montażowe o głębokości ca. 10cm. Ułożony odcinek rury kanałowej po uprzednim sprawdzeniu prawidłowości jej spadku wymaga zastabilizowania przez wykonanie obsypki ochronnej z piasku, przynajmniej na wysokość 10cm ponad wierzch rury ( w końcowej fazie robót obsypkę uzupełnia się do 30cm,). Obsypkę należy wykonać z zachowaniem dostępu do dołków montażowych. Dołki montażowe ulegają zasypaniu piaskiem po próbie szczelności złącz danego odcinka. Poszczególne fazy robót podlegające zakryciu podlegają odbiorom komisyjnym. Ilość ścieków przyjęto równą zapotrzebowaniu wody

11 -dobowe Q = 80 x 25 = 2,0m 3 /d -ilość osób korzystających z usług kuchni 80 -jednostkowe zapotrzebowanie wody 25l/osobę dobę -godzinowe Q.h. max. = 2,00 x 1,1/6 = 0,37 m 3 /h Przepływ normatywny 1,0 l/s. 5. Uwagi 5.1. Roboty budowlano montażowe wykonać zgodnie z niniejszą dokumentacją techniczną, warunkami uzgodnień, wymogami norm i przepisów Wszystkie prace budowlano montażowe wykonać z zachowaniem przepisów BHP 5.3. Roboty montażowe sieci wykonać zgodne z Instrukcją projektowania, wykonania i odbioru instalacji rurociągowych z PE i PCV firmy Gamrat Jasło i Wavin Buk.

12 ZAWARTOŚĆ OPRACOWANIA I OPIS TECHNICZNY 1. Podstawa opracowania 2. Dane ogólne 3. Roboty ziemne 4. Opis techniczny kanalizacji 5. Uwagi II CZĘŚĆ GRAFICZNA 1. Plan zagospodarowania terenu przyłącza kanalizacyjnego 2. Profil kanalizacji 3. Rzut instalacji wod kan parteru

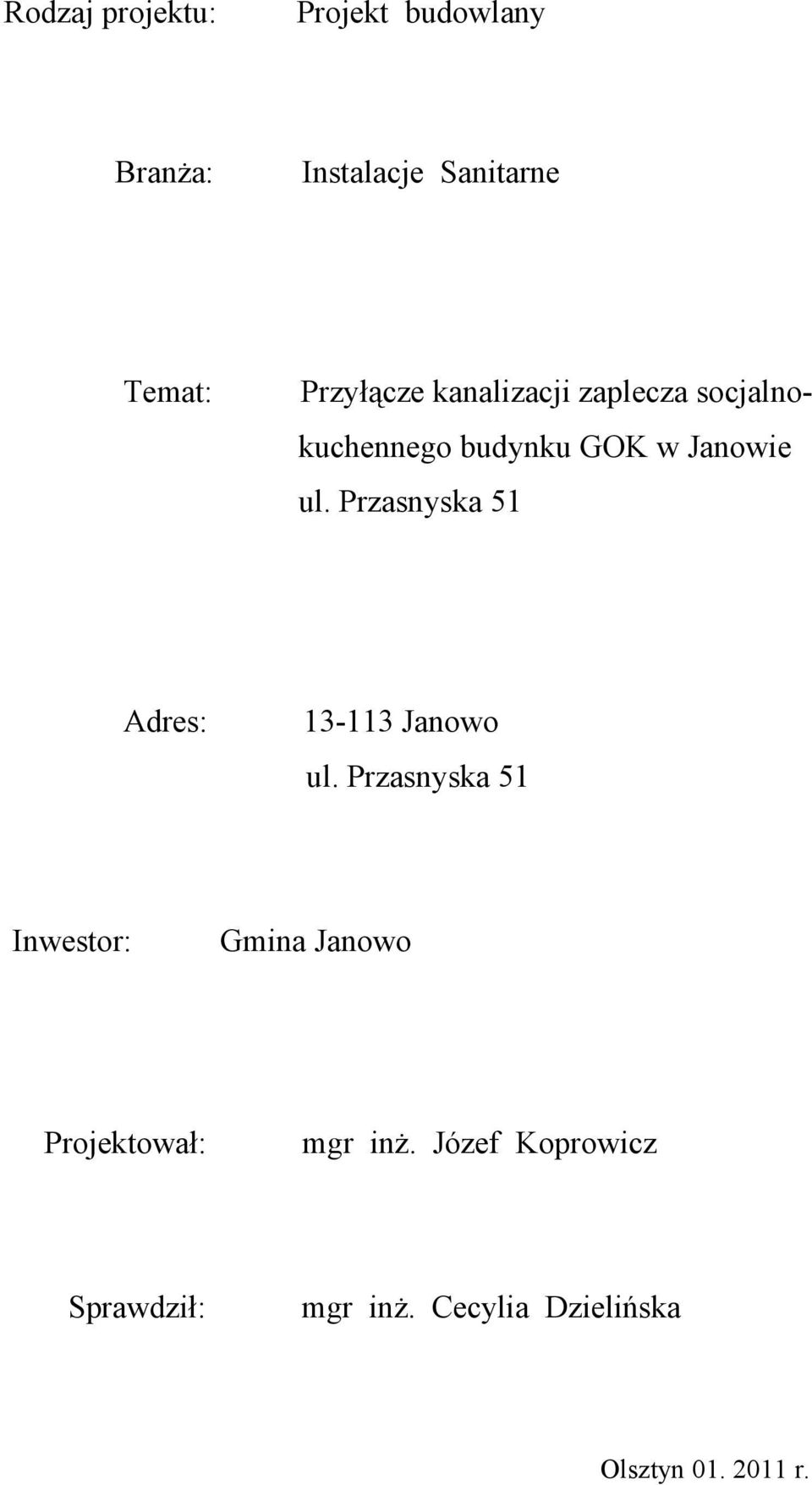

13 Rodzaj projektu: Projekt budowlany Branża: Instalacje Sanitarne Temat: Przyłącze kanalizacji zaplecza socjalnokuchennego budynku GOK w Janowie ul. Przasnyska 51 Adres: Janowo ul. Przasnyska 51 Inwestor: Gmina Janowo Projektował: mgr inż. Józef Koprowicz Sprawdził: mgr inż. Cecylia Dzielińska Olsztyn r.
