Projekt budowlany. Przyłącza wodociągowego i kanalizacji sanitarnej wraz z instalacją wewnętrzną dla budynku magazynowego przeznaczonego na sprzęt.

Transkrypt

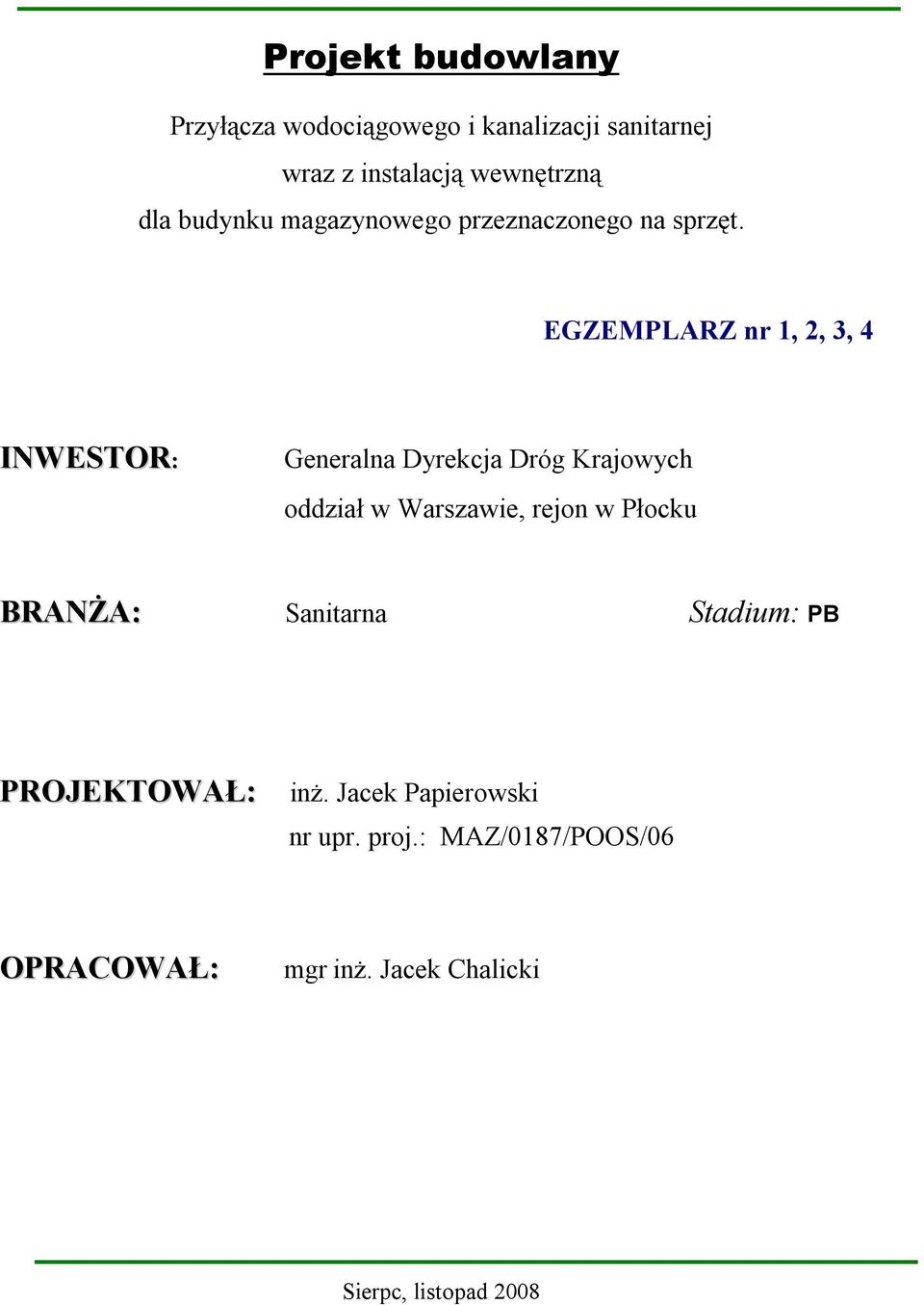

1 Projekt budowlany Przyłącza wodociągowego i kanalizacji sanitarnej wraz z instalacją wewnętrzną dla budynku magazynowego przeznaczonego na sprzęt. EGZEMPLARZ nr 1, 2, 3, 4 INWESTOR: Generalna Dyrekcja Dróg Krajowych oddział w Warszawie, rejon w Płocku BRANŻA: Sanitarna Stadium: PB PROJEKTOWAŁ: inż. Jacek Papierowski nr upr. proj.: MAZ/0187/POOS/06 OPRACOWAŁ: mgr inż. Jacek Chalicki Sierpc, listopad 2008

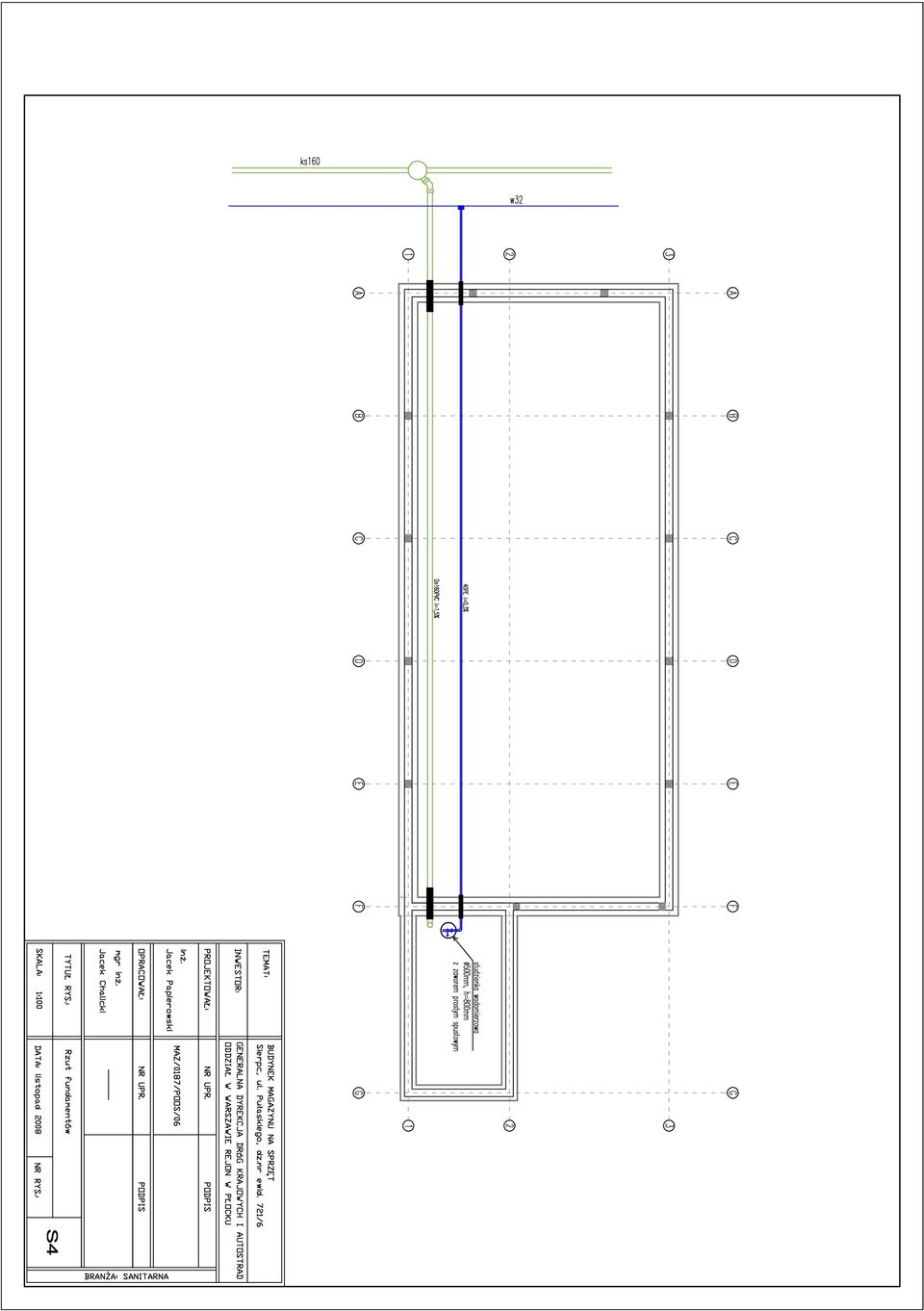

2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Warunki techniczne wykonania przyłączy wod kan z dnia roku. 3. Opinia ZUD z dnia roku 4. Oświadczenie projektanta 5. Zaświadczenie projektanta o przynależności do Izby Inżynierów Budownictwa 6. Kopia uprawnień projektanta 9. Część rysunkowa: S1. Projektowane przyłącze wodociągowe - schemat ogólny 1:500 S2. Profil przyłącza wodociągowego 40 PE 1:100/200 S3. Profil przyłącza kanalizacyjnego 160PVC 1:100/200 S4. Rzut fundamentów 1:100 2

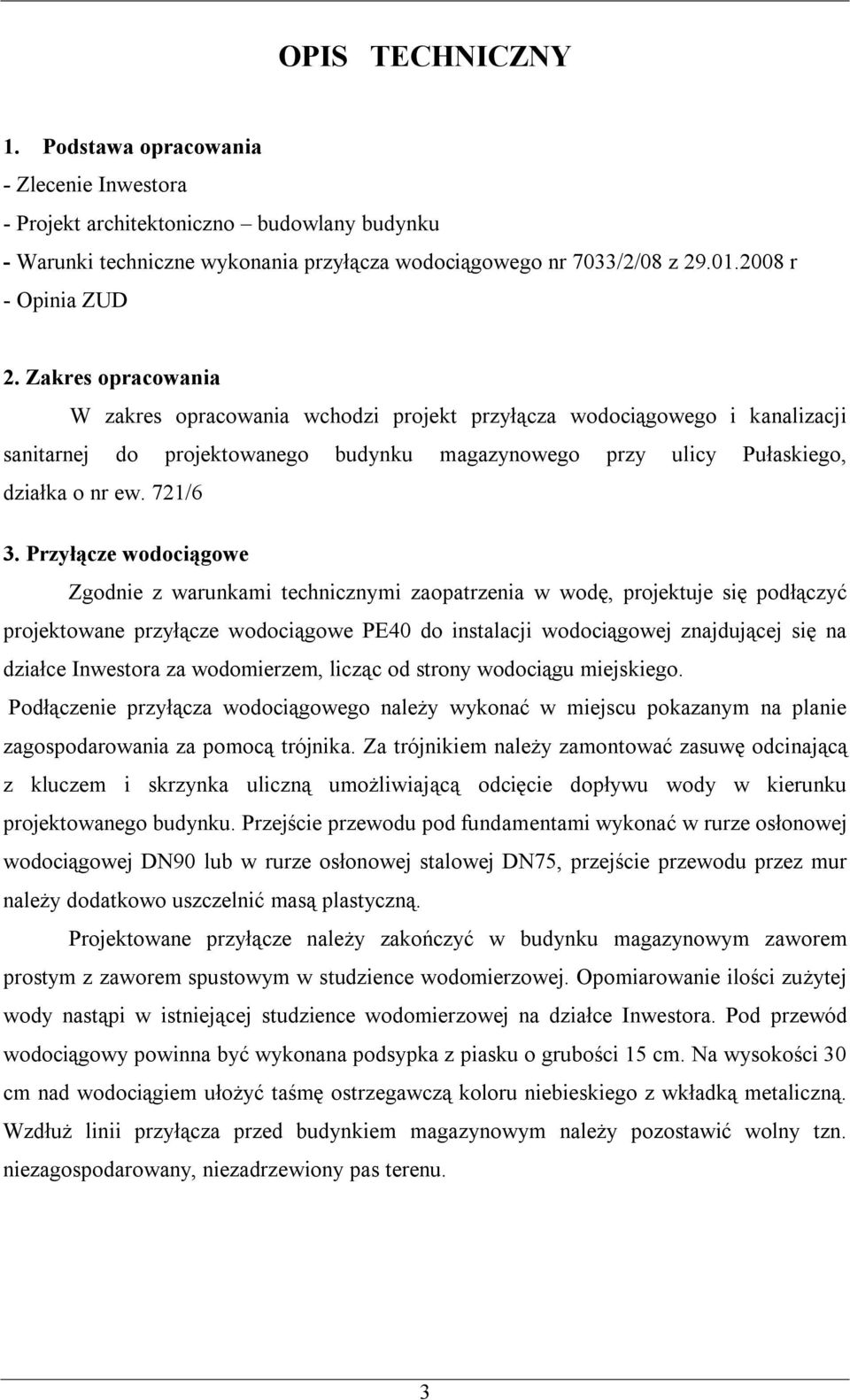

3 OPIS TECHNICZNY 1. Podstawa opracowania - Zlecenie Inwestora - Projekt architektoniczno budowlany budynku - Warunki techniczne wykonania przyłącza wodociągowego nr 7033/2/08 z r - Opinia ZUD 2. Zakres opracowania W zakres opracowania wchodzi projekt przyłącza wodociągowego i kanalizacji sanitarnej do projektowanego budynku magazynowego przy ulicy Pułaskiego, działka o nr ew. 721/6 3. Przyłącze wodociągowe Zgodnie z warunkami technicznymi zaopatrzenia w wodę, projektuje się podłączyć projektowane przyłącze wodociągowe PE40 do instalacji wodociągowej znajdującej się na działce Inwestora za wodomierzem, licząc od strony wodociągu miejskiego. Podłączenie przyłącza wodociągowego należy wykonać w miejscu pokazanym na planie zagospodarowania za pomocą trójnika. Za trójnikiem należy zamontować zasuwę odcinającą z kluczem i skrzynka uliczną umożliwiającą odcięcie dopływu wody w kierunku projektowanego budynku. Przejście przewodu pod fundamentami wykonać w rurze osłonowej wodociągowej DN90 lub w rurze osłonowej stalowej DN75, przejście przewodu przez mur należy dodatkowo uszczelnić masą plastyczną. Projektowane przyłącze należy zakończyć w budynku magazynowym zaworem prostym z zaworem spustowym w studzience wodomierzowej. Opomiarowanie ilości zużytej wody nastąpi w istniejącej studzience wodomierzowej na działce Inwestora. Pod przewód wodociągowy powinna być wykonana podsypka z piasku o grubości 15 cm. Na wysokości 30 cm nad wodociągiem ułożyć taśmę ostrzegawczą koloru niebieskiego z wkładką metaliczną. Wzdłuż linii przyłącza przed budynkiem magazynowym należy pozostawić wolny tzn. niezagospodarowany, niezadrzewiony pas terenu. 3

4 3.1 Próba szczelności Po ułożeniu przewodu w wykopie przed jego zasypaniem, przewód poddać próbie szczelności na ciśnienie l MPa / 10 atm /. Badany odcinek wodociągu uznaje się za szczelny, jeżeli w ciągu 30 minut nie nastąpi spadek ciśnienia. 3.2 Zestawienie wyników obliczeń zapotrzebowania zimnej wody dla budynku: Q śr.d. = 45 dm 3 /d Q max.d. = 49,50 dm 3 /d Q max.h. = 5,36 dm 3 /h Obliczenia zapotrzebowania na wodę zawarte są w egzemplarzu archiwalnym. 4. Przyłącze kanalizacji sanitarnej Ścieki bytowe z projektowanego budynku magazynowego zostaną odprowadzone poprzez projektowane przyłącze kanalizacji sanitarnej do istniejącego przyłącza Ø160 usytuowanego na działce Inwestora zgodnie z warunkami technicznymi Miejskiego Przedsiębiorstwa Gospodarki Komunalnej Empegek w Sierpcu. Przejścia przez ławy fundamentowe lub bezpośrednio pod nimi należy wykonać w rurze ochronnej uszczelnionej elastycznym szczeliwem. Przyłącze kanalizacyjne wykonać z rur 160 PVC łączonych na kielich i uszczelkę. Ze względu na odsunięcie projektowanej rury od fundamentów na odległość 1 m, należy przed włączeniem w i istniejącą studzienkę zamontować kolano 160/45º na rurze kanalizacyjnej wg. rysunku S4. Przewód poziomy należy układać ze spadkiem pokazanym na rozwinięciu przyłącza kanalizacji sanitarnej. Pod rurę wykonać podsypkę piaskową gr m. Po ułożeniu rur należy je obsypać piaskiem do wysokości 0.20 m. zagęszczając ręcznie. Pozostałą część wykopu zasypać ziemią rodzimą zagęszczając warstwami. Ilość odprowadzanych ścieków będzie wynosić 95 % zużytej wody. Ze względu na skrzyżowanie istniejącego przewodu wodociągowego z projektowanym przewodem kanalizacyjnym w odległości mniejszej od dopuszczalnej, należy zastosować rurę osłonową 200mm o długości 2,2 m na projektowanym przewodzie kanalizacyjnym w miejscu skrzyżowania wg. rysunku S3 4

5 5. Wewnętrzna instalacja wod kan Podejścia pod armaturę należy układać w bruzdach ścian. Przewody w bruzdach prowadzone w otulinie lub co najmniej z izolacją powietrzną. Zaprojektowano wykonanie podejść z rur stalowych ocynkowanych średnich wg PN - 90/H , łączonych na gwint łącznikami z żeliwa ciągliwego. Na zasilaniu węzła sanitarnego należy zamontować zawór przelotowy np. M-83 Ø32 a pod umywalką i zlewozmywakiem zawory kątowe na ciśnienie 1 MPa. Zawory te należy montować na wysokości ok. 55 cm nad posadzką. Instalację należy poddać próbie szczelności na ciśnienie 1 MPa oraz płukaniu i dezynfekcji. W budynku zaprojektowano jeden pion kanalizacji sanitarnej 110 PVC zakończony zaworem napowietrzającym Ø110 PVC. Przybory sanitarne do pionu należy podłączyć grawitacyjnie wg. profilu kanalizacyjnego. Podejścia pod przybory należy układać w bruzdach ścian. Przejścia przewodów przez przegrody budowlane należy wykonać w tulejach ochronnych uszczelniając wolną przestrzeń masą elastyczną nie powodującą korozji rury. 6. Uwagi końcowe - Wykopy pod przewody wodociągowe i kanalizacyjne z rur PCV wykonać zgodnie z przepisami zawartymi w normie branżowej BN-62/ Wykopy otwarte pod przewody wodociągowe i kanalizacyjne. Warunki techniczne wykonania" oraz BN-62/ Roboty ziemne Wykopy tunelowe dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania." * Wszystkie roboty należy prowadzić przestrzegając przepisów BHP i ppoż. * Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia. * PN-B-10725:1997 Wodociągi przewody zewnętrzne Wymagania i badania * PN-B-10736:1999 Roboty ziemne Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych Warunki techniczne wykonania. Opracował: 5

6 Sierpc, dnia listopad r. Jacek Adam Papierowski... (imię i nazwisko) Rościszewo... (kod pocztowy) ul. Witosa 3... (ulica)... (telefon kontaktowy) OŚWIADCZENIE W świetle art. 20 ust.4, ustawy z dnia 7 lipca 1994 roku - Prawo budowlane (Dz. U. nr 207, poz.2016 z 2003 r. z p. zm.), składam niniejsze oświadczenie, jako projektant*/sprawdzający* projektu budowlanego inwestycji pod nazwą: Budynek magazynu na sprzęt... Projekt przyłączy wod kan wraz z instalacją wewnętrzną... zlokalizowaną w miejscowości: Sierpc, ul. Pułaskiego... Generalna Dyrekcja Dróg Krajowych i Autostrad Inwestor:... Oddział w Warszawie, rejon w Płocku... na działkach o nr ewidencyjnym gruntu: /6 o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami, w tym technicznobudowlanymi, przeciwpożarowymi, BHP, sanitarnymi i Polskimi Normami oraz zasadami wiedzy technicznej. Projekt budowlany został zaprojektowany*/sprawdzony* na podstawie posiadanych uprawnień budowlanych w specjalności... INSTALACYJNEJ... (pieczęć i podpis) * niepotrzebne skreślić

7

8

9

10
