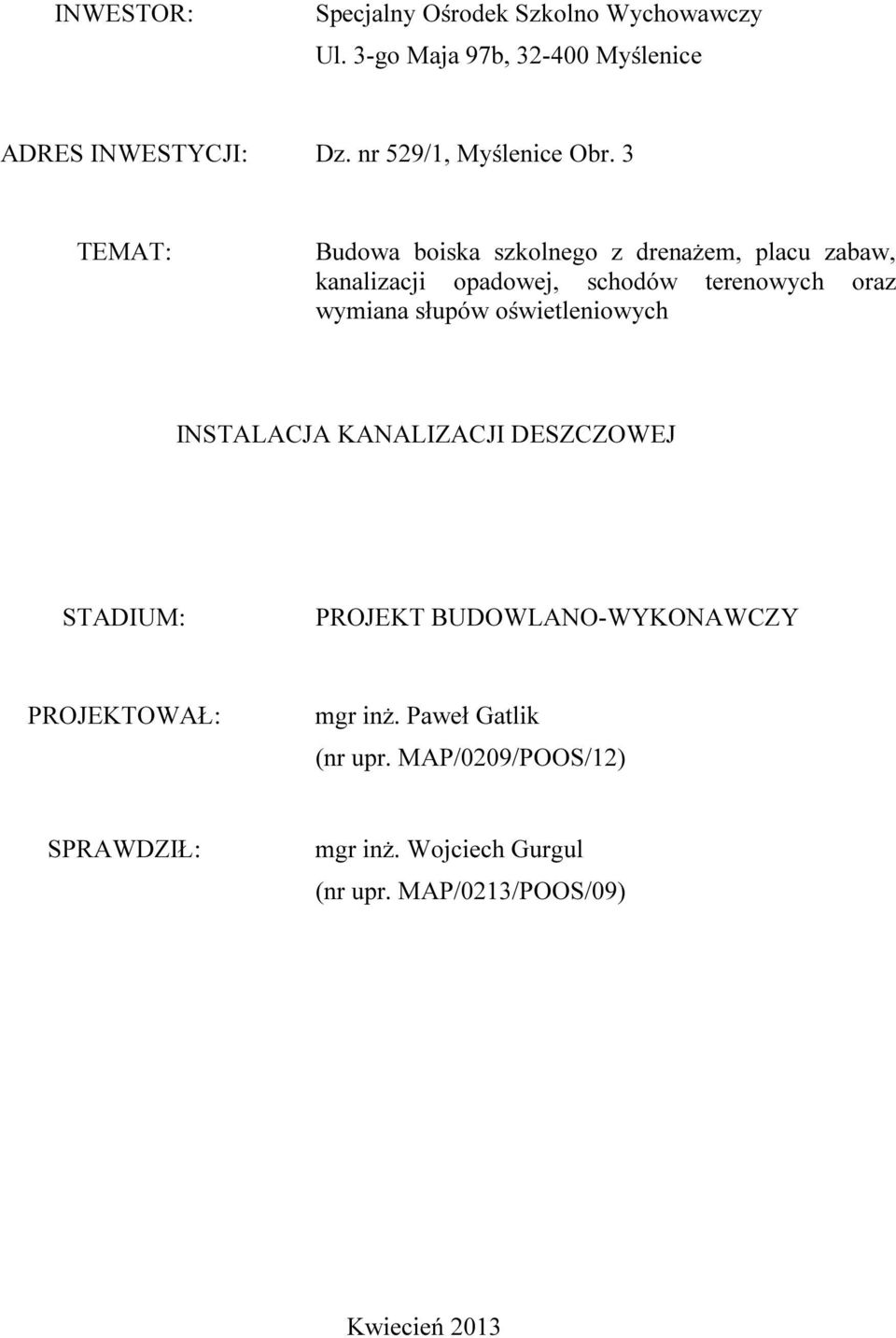

1 INWESTOR: Specjalny Ośrodek Szkolno Wychowawczy Ul. 3-go Maja 97b, Myślenice ADRES INWESTYCJI: Dz. nr 529/1, Myślenice Obr. 3 TEMAT: Budowa boiska szkolnego z drenażem, placu zabaw, kanalizacji opadowej, schodów terenowych oraz wymiana słupów oświetleniowych INSTALACJA KANALIZACJI DESZCZOWEJ STADIUM: PROJEKT BUDOWLANO-WYKONAWCZY PROJEKTOWAŁ: mgr inż. Paweł Gatlik (nr upr. MAP/0209/POOS/12) SPRAWDZIŁ: mgr inż. Wojciech Gurgul (nr upr. MAP/0213/POOS/09) Kwiecień 2013

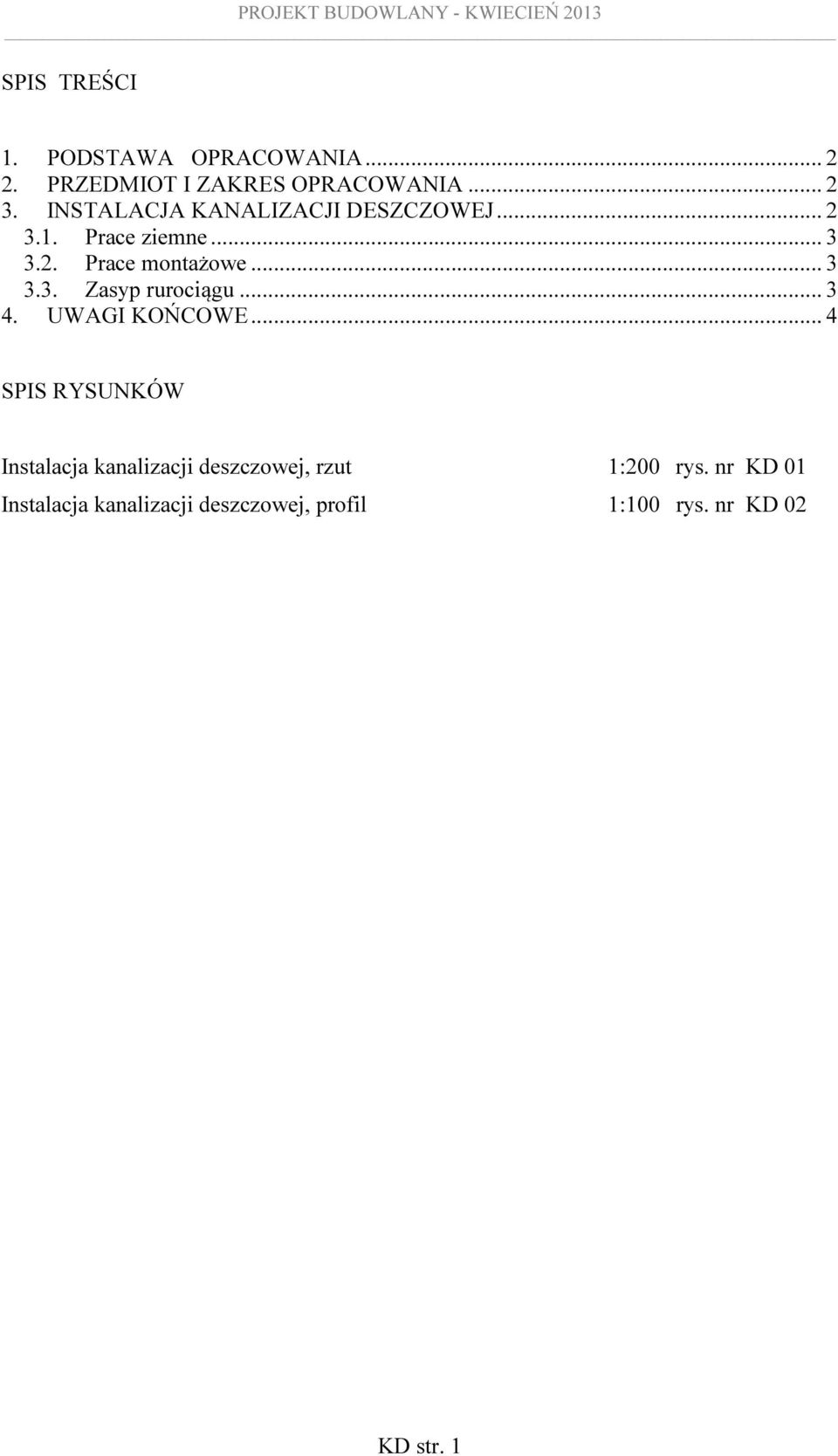

2 SPIS TREŚCI 1. PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA INSTALACJA KANALIZACJI DESZCZOWEJ Prace ziemne Prace montażowe Zasyp rurociągu UWAGI KOŃCOWE... 4 SPIS RYSUNKÓW Instalacja kanalizacji deszczowej, rzut 1:200 rys. nr KD 01 Instalacja kanalizacji deszczowej, profil 1:100 rys. nr KD 02 KD str. 1

3 1. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: Podkłady budowlano-architektoniczne. Mapa sytuacyjno-wysokościowa. Obowiązujące normy i przepisy budowlane, a w szczególności: Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane wraz z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz.U. z 2002 r. Nr 75, poz. 690 wraz z późniejszymi zmianami). Ustawa z dnia 18 lipca 2001 r. Prawo wodne (tekst jednolity Dz. U. z 2005r. Nr 239, poz 2019) wraz z późniejszymi zmianami. Ustawa z dnia 7 czerwca 2001 r. O zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków (tekst jednolity: Dz. U. z 2006 r. Nr 123, poz. 858) wraz z późniejszymi zmianami. Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (tekst jednolity: Dz. U. z 2008 r. Nr 25, poz. 150) wraz z późniejszymi zmianami. Wytyczne projektowania COBRTI Instal. Uzgodnienia z Inwestorem. Uzgodnienia branżowe. 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt budowlano-wykonawczy odprowadzenia wód opadowych z płyty boiska sportowego przy Specjalnym Ośrodku Szkolno Wychowawczym, zlokalizowanym na działce nr 529/1, Myślenice Obr. 3. Wody opadowe będą odprowadzone do istniejącej studni kanalizacji deszczowej zlokalizowanej na terenie obiektu. 3. INSTALACJA KANALIZACJI DESZCZOWEJ Instalacja kanalizacji deszczowej przejmie wody opadowe z drenażu przewidzianego pod płytą boiska sportowego oraz z korytka ociekowego. Wody opadowe będą odprowadzone do istniejącej studni kanalizacji deszczowej zlokalizowanej na terenie obiektu. Instalację kanalizacji deszczowej projektuje się z rur PVC Ø200 firmy WAVIN. Sposób odprowadzenia wody deszczowej pokazano na rysunkach. Wpust uliczny wykonać jako studzienkę betonową DN500 z osadnikiem i koszem dla zatrzymania nieczystości. Studzienkę zwieńczyć kratką żeliwną osadzoną na płycie pośredniej i pierścieniu odciążającym. W studzience powinno być zamontowane przejście szczelne dla rur PVC Ø200. Na instalacji należy zamontować tworzywowe studzienki kanalizacyjne rewizyjne o średnicy 600 mm, spełniające warunek szczelności, wykonane z elementów prefabrykowanych firmy Wavin. Studzienki kanalizacyjne powinny składać się z kinety z tworzywa sztucznego wraz z uszczelką oraz rury trzonowej karbowanej. Należy zastosować pokrywy żeliwną klasy B125 ze stożkiem żelbetowym na terenie utwardzonym lub pokrywy żeliwną klasy A15 na terenie nieutwardzonym. KD str. 2

4 3.1. Prace ziemne Przed przystąpieniem do prac ziemnych należy w terenie wytyczyć oś rurociągu przy pomocy palików lub innych trwałych oznakowań. Tyczenie winno być wykonane wg zwymiarowania geodezyjnego. Dno wykopu powinno być oczyszczone. Pod przewód powinna być wykonana podsypka z piasku o grubości 15 cm, a nad nim nadsypka z piasku o grubości 20 cm. Przewód w wykopie należy zasypywać warstwami, które są odpowiednio zagęszczone ubijakiem. Wzdłóż linii rurociągu należy pozostawić wolny tzn. niezagospodarowany, niezadrzewiony pas terenu. Roboty ziemne prowadzić z zachowaniem przepisów BHP oraz przepisów zawartych w normach: PN-B-10736:1999 Roboty ziemne Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych Warunki techniczne wykonania. PN-B-06050: Prace montażowe Geotechnika Roboty ziemne Wymagania ogólne. Minimalne przykrycie przewodu kanalizacji deszczowej prowadzonej na zewnątrz powinno wynosić 0,2 m poniżej głębokości przemarzania. Ziemię z wykopów należy odkładać na odległość min 0,5 m od jego krawędzi. W przypadku ziem sypkich wykop powinien być oszalowany szalunkiem pełnym lub ażurowym o czym zadecyduje inspektor nadzoru. Teren prac ziemnych winien być ochroniony barierkami lub olinowany, aby uniemożliwić wtargnięcie do wykopu osób niepowołanych. Dno wykopu powinno być zniwelowane i wyrównane, oczyszczone z gruzu i kamieni. Przewód powinien spoczywać na dnie swobodnie bez naprężeń. Posadowienie rurociągu wykonać na warstwie piasku, tzw. podsypce piaskowej 15 cm. Wskazane jest luźne układanie przewodów w wykopach dla kompensacji ruchów termicznych. Prace montażowe powinny być wykonane zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. Przed zasypaniem rurociągów studzienki i przewody kanalizacji deszczowej muszą być poddane próbie szczelności Zasyp rurociągu Po oczyszczeniu i wyrównaniu dna wykopu, dokonaniu podsypki, ułożeniu przewodu i przeprowadzeniu odbiorów, wykonać zasyp rurociągu. Zasyp należy dokonywać warstwami. Pierwsza warstwa bezpośrednio przykrywająca rurociąg powinna być wykonana z piasku. Jej miąższość powinna wynosić około 20 cm. Kolejne warstwy starannie ubijać lub zamulać wodą. Ziemia nie powinna zawierać kamieni, grud, części metalowych oraz zanieczyszczeń. KD str. 3

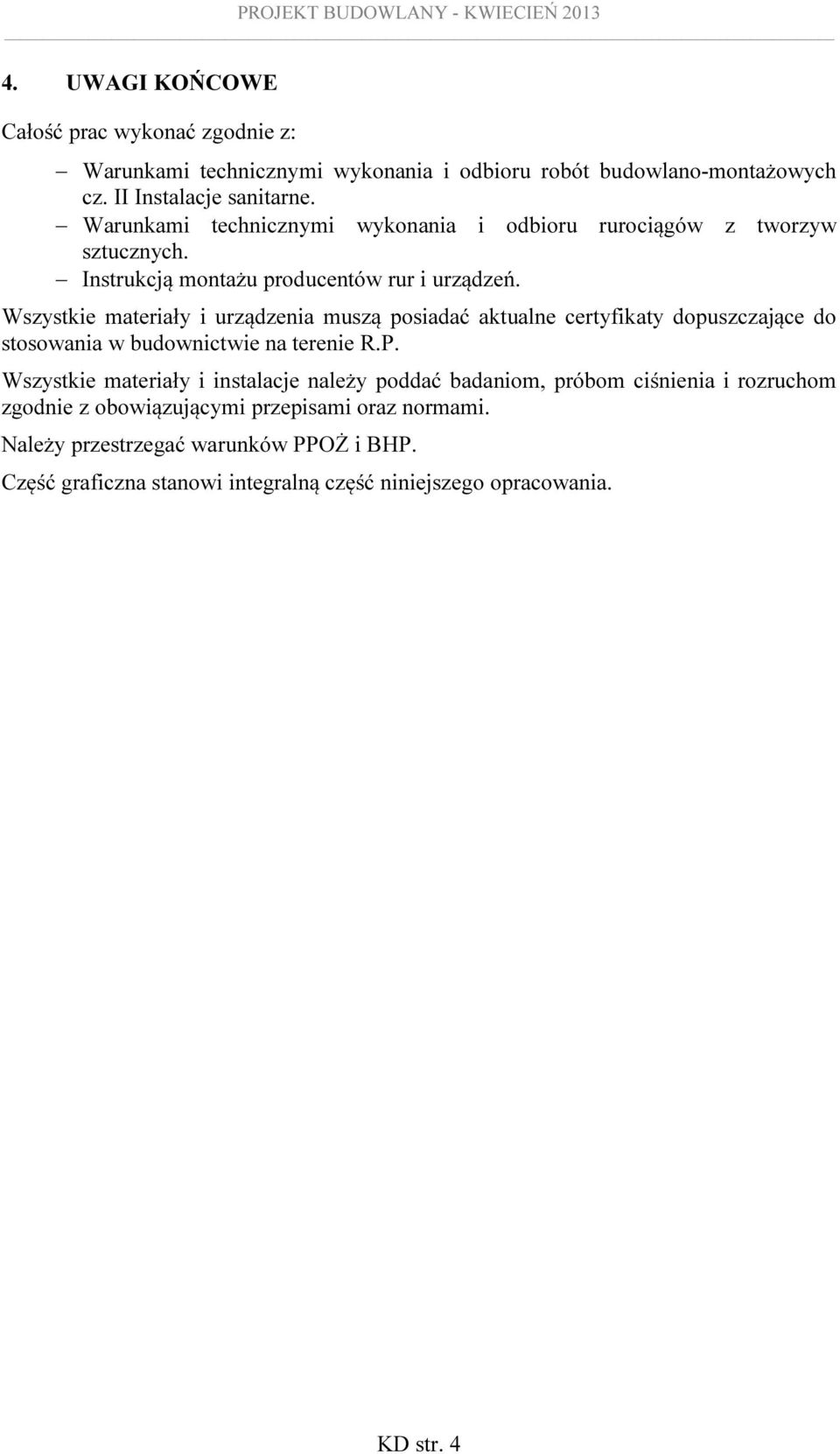

5 4. UWAGI KOŃCOWE Całość prac wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne. Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych. Instrukcją montażu producentów rur i urządzeń. Wszystkie materiały i urządzenia muszą posiadać aktualne certyfikaty dopuszczające do stosowania w budownictwie na terenie R.P. Wszystkie materiały i instalacje należy poddać badaniom, próbom ciśnienia i rozruchom zgodnie z obowiązującymi przepisami oraz normami. Należy przestrzegać warunków PPOŻ i BHP. Część graficzna stanowi integralną część niniejszego opracowania. KD str. 4
