1 PROJEKT BUDOWLANY Przyłączy kanalizacji sanitarnej, deszczowej, wody i gazu OBIEKT: ADRES: INWESTOR: Budynek mieszkalno usługowy dz. nr 293, 294 przy ul. Reymonta i Świętochowskiego w Białogardzie Białogardzkie Towarzystwo Budownictwa Społecznego Spółka z o.o. z siedzibą w Białogardzie przy ul. Dąbrowszczaków 18 Spis treści: 1. Strona tytułowa. 2. Opis techniczny. 3. Część rysunkowa: Plan zagospodarowania terenu. Przyłącza sanitarne. rys. nr 1 Profil podłużny przyłączy kanalizacji sanitarnej. rys. nr 2 Profil podłużny przyłączy kanalizacji deszczowej. rys. nr 3 Profil podłużny przyłącza wodociągowego. rys. nr 4 Profil podłużny przyłącza gazowego. rys. nr 5 Szafka gazowa z reduktorem. rys. nr 6 Lokalizacja punktu red. II st. na elewacji budynku rys. nr 7 Projektował: mgr inż. Joachim Kijewski Opracował: mgr inż. Tomasz Mularczyk Sprawdził: inż. Lucjan Kazukiewicz Słupsk, sierpień 2006

2 1. Podstawa opracowania: OPIS TECHNICZNY 1.1. Plan sytuacyjno-wysokościowy Projekt architektoniczno-budowlany Warunki techniczne wydane przez Regionalne Wodociągi i Kanalizacje Sp. z o.o. w Białogardzie Warunki techniczne wydane przez Wielkopolską Spółkę Gazownictwa Sp. z o.o. w Poznaniu, Zakład Gazowniczy Koszalin Obowiązujące normy i przepisy. 2. Zakres opracowania: Opracowanie obejmuje projekt budowlany przyłączy kanalizacji sanitarnej, deszczowej, wody i gazu do wielorodzinnego budynku mieszkalnousługowego zlokalizowanego na dz. nr 293 i 294 przy ul Reymonta i Świętochowskiego w Białogardzie. 3. Charakterystyka budynku: Nowoprojektowany budynek mieszkalno-usługowy posiada cztery kondygnacje mieszkalne częściowo podpiwniczone. W celu zaopatrzenia budynku w gaz i wodę oraz odprowadzenia ścieków należy wybudować przyłącza gazu, wody oraz kanalizacji sanitarnej i deszczowej. Zaopatrzenie budynku w gaz odbywać się będzie z gazociągu średniego ciśnienia dn 63 znajdującego się w ul. Matejki.. Odprowadzenie wód opadowych z dachu budynku i podjazdu odbywać się będzie do kolektorów kanalizacji deszczowej dn 500 znajdujących się w ul. Reymonta i Świętochowskiego. Odprowadzenie ścieków gospodarczo-bytowych z budynku odbywać się będzie do kolektora kanalizacji sanitarnej dn 200 znajdującego się w ul. Reymonta. Zaopatrzenie budynku w wodę odbywać się będzie z wodociągu ulicznego dn 100 znajdującego się w ul. Reymonta. 4. Rozwiązania techniczne: 4.1 Przyłącze gazu: Zgodnie z warunkami technicznymi wydanymi przez Wielkopolską Spółkę Gazownictwa Sp. z o.o. w Poznaniu, Zakład Gazowniczy Koszalin zaopatrzenie budynku w gaz odbywać się będzie z gazociągu średniego ciśnienia dn 63 znajdującego się w ul. Matejki. Przyłącze gazu należy wykonać z rur PE 80 SDR 11 dn 32x3.0 mm zgrzewanych przy pomocy złączek 2

3 elektrooporowych. Połączenie z istniejącym gazociągiem PE dn 63 wykonać w miejscu oznaczonym w części rysunkowej jako G przy pomocy zaworu do nawiercania DAV(Kit) dn 63/32 wraz z obudową i skrzynką uliczną. Kurek główny (zawór kulowy dn 50) oraz reduktor gazowy (typu R/72) umieścić w szafce gazowej stalowej pomalowanej na kolor żółty i opatrzonej napisem GAZ. Szafkę powiesić na ścianie szczytowej budynku przy wjeździe od ul. Reymonta (dokładną lokalizację podano w części rysunkowej). W odległości 1,5 m od budynku należy przejść z PE na stal przy pomocy przejścia PE/stal dn 32/25. Odcinek stalowy do reduktora wykonać z rur stalowych dn 25 bez szwu, izolowanych fabrycznie. Włączenie instalacji wewnętrznej za reduktorem przez ścianę zewnętrzną do pomieszczeń piwnicznych wykonać z rur stalowych dn 50 bez szwu, izolowanych fabrycznie. Izolacja części stalowych winna odpowiadać wymaganiom jak dla rurociągów stalowych. Wzdłuż przyłącza ułożyć drut identyfikacyjny o przekroju min. 1,5 mm 2. Nad rurociągiem w odległości 0,4 m umieścić żółtą taśmę ostrzegawczą z napisem GAZ. Przy montażu należy bezwzględnie przestrzegać zaleceń producenta rur w zakresie zarówno samego montażu, jak i sposobu składowania i transportu. Wbudowane materiały muszą spełniać wymogi w zakresie atestów, certyfikatów oraz dopuszczeń do stosowania w budownictwie. Rurociągi układać należy na dobrze zagęszczonej podsypce piaskowej gr. 15cm i obsypać piaskiem (również zagęścić) do wys. 20 cm ponad wierzch rury. Zasypanie wykopu do projektowanego poziomu przy zachowaniu wskaźnika zagęszczenia gruntu min. 95 % wg Proctora. Zagęszczać warstwami max. 15 cm przy zagęszczaniu ręcznym lub max. 30 cm przy zagęszczaniu mechanicznym. Zgrzewanie rurociągów może być wykonywane tylko przez przeszkolonych pracowników pod nadzorem posiadającego odpowiednie uprawnienia kierownika robót. Zgrzewanie winno być monitorowane, zaś dokumentacja zgrzewów dostarczona Inwestorowi wraz z pozostałymi dokumentami odbiorowymi. Wszystkie roboty podlegają szczegółowej inwentaryzacji geodezyjnej. Po wykonaniu przyłącze należy poddać próbom ciśnieniowym na ciśnienie 0,8 MPa. Po zmontowaniu roboty podlegają odbiorowi przez Zakład Gazowniczy Koszalin w stanie odkrytym Przyłącza kanalizacji deszczowej: Zgodnie z warunkami technicznymi wydanymi przez Regionalne Wodociągi i Kanalizacje Sp. z o.o. w Białogardzie odprowadzenie wód opadowych z dachu budynku i podjazdu odbywać się będzie do kolektorów kanalizacji deszczowej dn 500 znajdujących się w ul. Reymonta i Świętochowskiego. Włączenia do kolektorów dokonać w miejscach oznaczonych w części rysunkowej jako D1 (w ul. Świętochowskiego) i D4 (w ul. Reymonta) przy pomocy projektowanych studni betonowych dn Odprowadzenie wód deszczowych odbywać się będzie za pomocą przyłączy z rur kanalizacyjnych z PVC z rdzeniem litym dn 200 i dn 160 klasy ciężkiej. Połączenie z rynnami za pośrednictwem rur kanalizacyjnych z PVC z rdzeniem 3

4 litym dn 110. Na załamaniach trasy kanałów należy zamontować wyposażone we włazy typu ciężkiego (40T) studnie rewizyjne PVC dn 400, których lokalizację pokazano w części rysunkowej. Odwodnienie podjazdu odbywać się będzie za pomocą wpustu ulicznego PVC dn 315 osadzonego w miejscu wskazanym w części rysunkowej zaopatrzonego w teleskopowy właz żeliwny o klasie obciążenia 40T. Przy montażu należy bezwzględnie przestrzegać zaleceń producenta rur w zakresie zarówno samego montażu, jak i sposobu składowania i transportu. Wbudowane materiały muszą spełniać wymogi w zakresie atestów, certyfikatów oraz dopuszczeń do stosowania w budownictwie. Rurociągi układać należy na dobrze zagęszczonej podsypce piaskowej gr. 15cm i obsypać piaskiem (również zagęścić) do wys. 20 cm ponad wierzch rury. Zasypanie wykopu do projektowanego poziomu przy zachowaniu wskaźnika zagęszczenia gruntu min. 95 % wg Proctora. Zagęszczać warstwami max. 15 cm przy zagęszczaniu ręcznym lub max. 30 cm przy zagęszczaniu mechanicznym.. Wszystkie roboty podlegają szczegółowej inwentaryzacji geodezyjnej. Po zmontowaniu roboty podlegają odbiorowi przez Regionalne Wodociągi i Kanalizacje Sp. z o.o. w Białogardzie w stanie odkrytym Urządzenia podczyszczające wody opadowe: Ze względu na wprowadzenie do kanalizacji deszczowej wód opadowych z podjazdu w miejscu oznaczonym w części rysunkowej jako D5 należy wykonać studnię betonową dn 1200, która służyć będzie za osadnik piasku Przyłącza kanalizacji sanitarnej: Zgodnie z warunkami technicznymi wydanymi przez Regionalne Wodociągi i Kanalizacje Sp. z o.o. w Białogardzie odprowadzenie ścieków bytowo-gospodarczych z budynku odbywać się będzie do kolektora kanalizacji sanitarnej dn 200 znajdującego się w ul. Reymonta. Włączenia do kolektora dokonać w miejscu oznaczonym w części rysunkowej jako S1 przy pomocy projektowanej studni PVC dn 400. Odprowadzenie ścieków sanitarnych odbywać się będzie za pomocą przyłączy z rur kanalizacyjnych z PVC z rdzeniem litym dn 200 i dn 160 klasy ciężkiej. Przejścia przyłączy do budynku pod ławami fundamentowymi (lub w ławach) wykonać w rurach osłonowych. Na załamaniach trasy kanałów należy zamontować wyposażone we włazy typu ciężkiego (40T) studnie rewizyjne PVC dn 400, których lokalizację pokazano w części rysunkowej. Przy montażu należy bezwzględnie przestrzegać zaleceń producenta rur w zakresie zarówno samego montażu, jak i sposobu składowania i transportu. Wbudowane materiały muszą spełniać wymogi w zakresie atestów, certyfikatów oraz dopuszczeń do stosowania w budownictwie. Rurociągi układać należy na dobrze zagęszczonej podsypce piaskowej gr. 15cm i obsypać 4

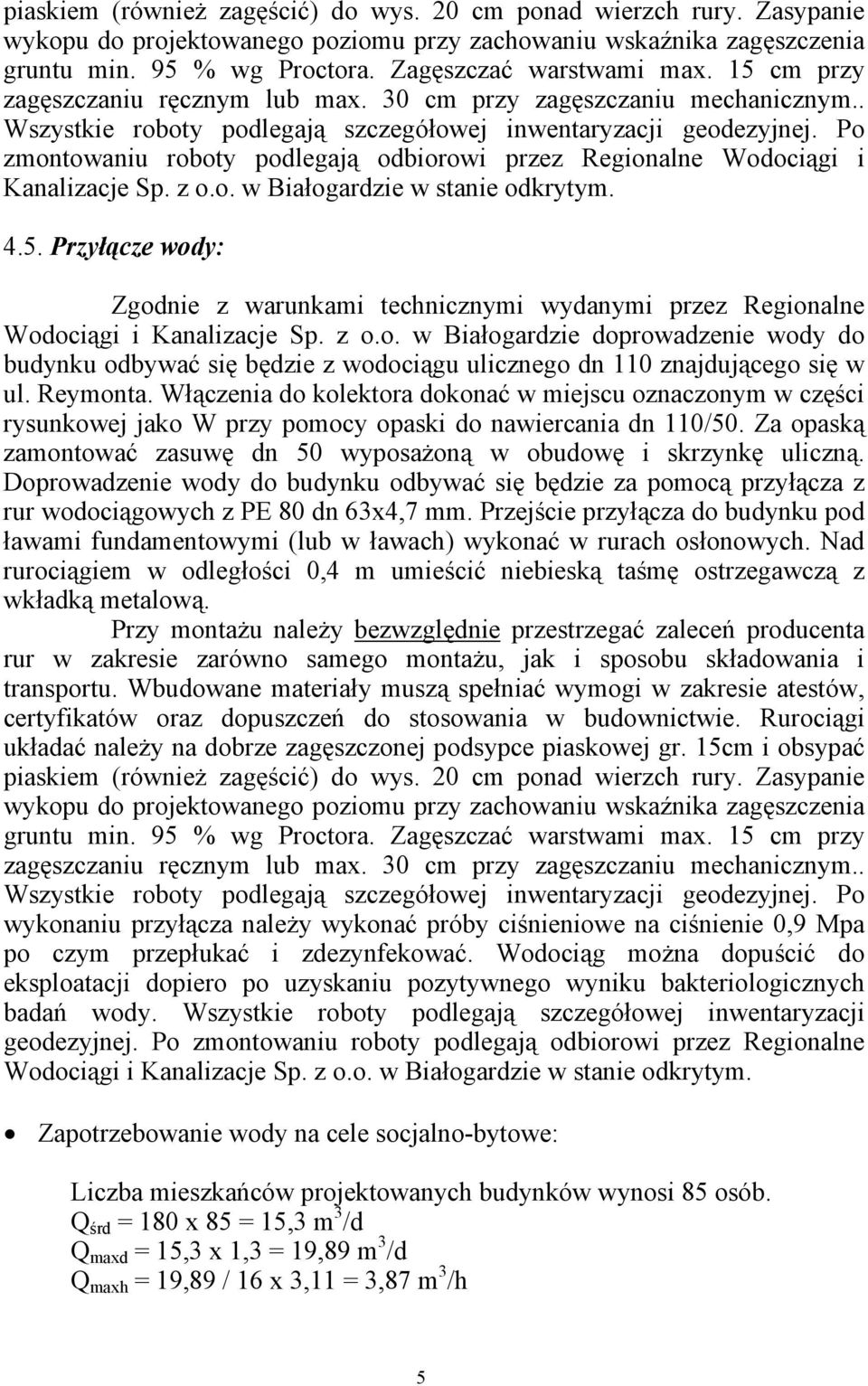

5 piaskiem (również zagęścić) do wys. 20 cm ponad wierzch rury. Zasypanie wykopu do projektowanego poziomu przy zachowaniu wskaźnika zagęszczenia gruntu min. 95 % wg Proctora. Zagęszczać warstwami max. 15 cm przy zagęszczaniu ręcznym lub max. 30 cm przy zagęszczaniu mechanicznym.. Wszystkie roboty podlegają szczegółowej inwentaryzacji geodezyjnej. Po zmontowaniu roboty podlegają odbiorowi przez Regionalne Wodociągi i Kanalizacje Sp. z o.o. w Białogardzie w stanie odkrytym Przyłącze wody: Zgodnie z warunkami technicznymi wydanymi przez Regionalne Wodociągi i Kanalizacje Sp. z o.o. w Białogardzie doprowadzenie wody do budynku odbywać się będzie z wodociągu ulicznego dn 110 znajdującego się w ul. Reymonta. Włączenia do kolektora dokonać w miejscu oznaczonym w części rysunkowej jako W przy pomocy opaski do nawiercania dn 110/50. Za opaską zamontować zasuwę dn 50 wyposażoną w obudowę i skrzynkę uliczną. Doprowadzenie wody do budynku odbywać się będzie za pomocą przyłącza z rur wodociągowych z PE 80 dn 63x4,7 mm. Przejście przyłącza do budynku pod ławami fundamentowymi (lub w ławach) wykonać w rurach osłonowych. Nad rurociągiem w odległości 0,4 m umieścić niebieską taśmę ostrzegawczą z wkładką metalową. Przy montażu należy bezwzględnie przestrzegać zaleceń producenta rur w zakresie zarówno samego montażu, jak i sposobu składowania i transportu. Wbudowane materiały muszą spełniać wymogi w zakresie atestów, certyfikatów oraz dopuszczeń do stosowania w budownictwie. Rurociągi układać należy na dobrze zagęszczonej podsypce piaskowej gr. 15cm i obsypać piaskiem (również zagęścić) do wys. 20 cm ponad wierzch rury. Zasypanie wykopu do projektowanego poziomu przy zachowaniu wskaźnika zagęszczenia gruntu min. 95 % wg Proctora. Zagęszczać warstwami max. 15 cm przy zagęszczaniu ręcznym lub max. 30 cm przy zagęszczaniu mechanicznym.. Wszystkie roboty podlegają szczegółowej inwentaryzacji geodezyjnej. Po wykonaniu przyłącza należy wykonać próby ciśnieniowe na ciśnienie 0,9 Mpa po czym przepłukać i zdezynfekować. Wodociąg można dopuścić do eksploatacji dopiero po uzyskaniu pozytywnego wyniku bakteriologicznych badań wody. Wszystkie roboty podlegają szczegółowej inwentaryzacji geodezyjnej. Po zmontowaniu roboty podlegają odbiorowi przez Regionalne Wodociągi i Kanalizacje Sp. z o.o. w Białogardzie w stanie odkrytym. Zapotrzebowanie wody na cele socjalno-bytowe: Liczba mieszkańców projektowanych budynków wynosi 85 osób. Q śrd = 180 x 85 = 15,3 m 3 /d Q maxd = 15,3 x 1,3 = 19,89 m 3 /d Q maxh = 19,89 / 16 x 3,11 = 3,87 m 3 /h 5

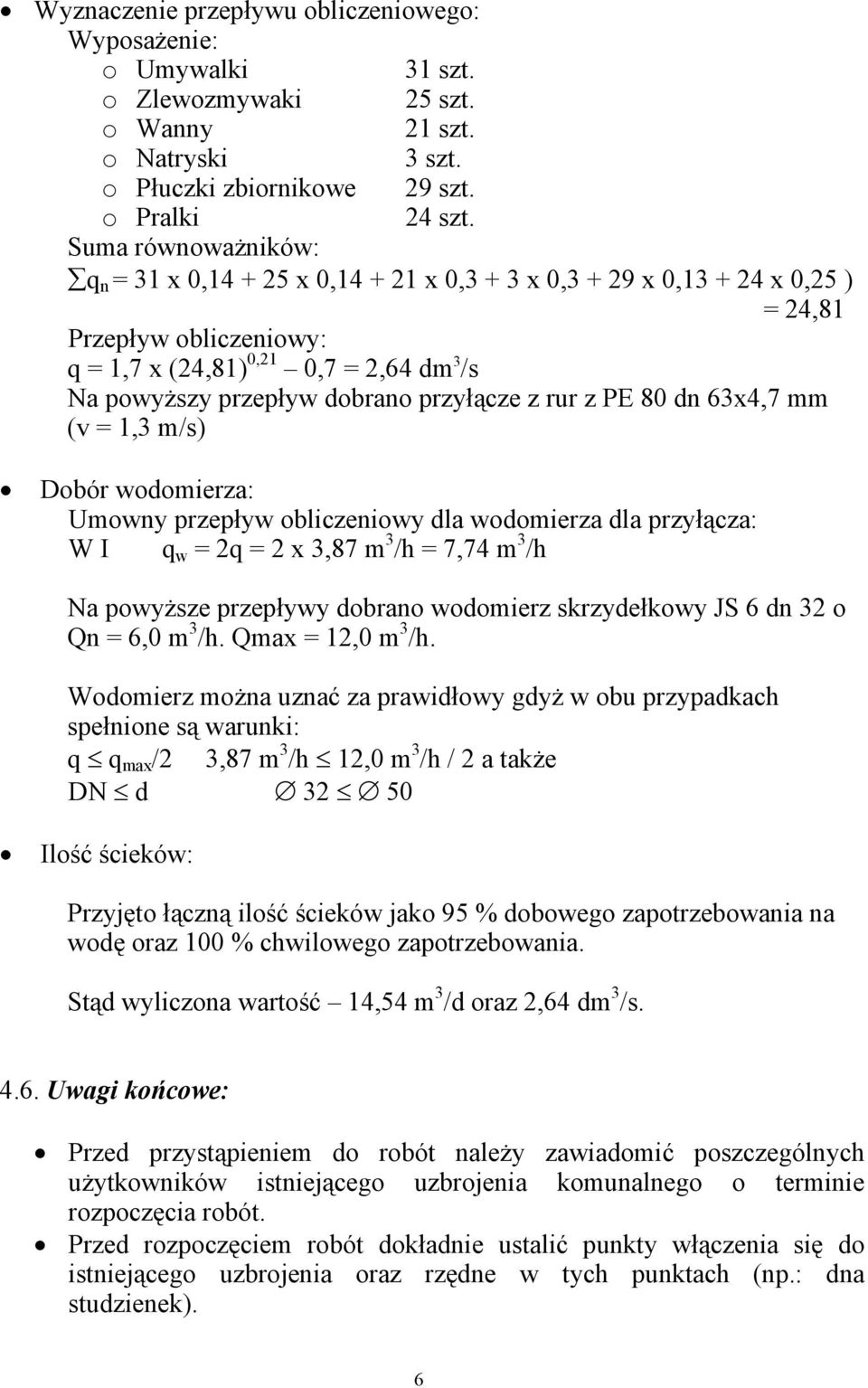

6 Wyznaczenie przepływu obliczeniowego: Wyposażenie: o Umywalki 31 szt. o Zlewozmywaki 25 szt. o Wanny 21 szt. o Natryski 3 szt. o Płuczki zbiornikowe 29 szt. o Pralki 24 szt. Suma równoważników: q n = 31 x 0, x 0, x 0,3 + 3 x 0, x 0, x 0,25 ) = 24,81 Przepływ obliczeniowy: q = 1,7 x (24,81) 0,21 0,7 = 2,64 dm 3 /s Na powyższy przepływ dobrano przyłącze z rur z PE 80 dn 63x4,7 mm (v = 1,3 m/s) Dobór wodomierza: Umowny przepływ obliczeniowy dla wodomierza dla przyłącza: W I q w = 2q = 2 x 3,87 m 3 /h = 7,74 m 3 /h Na powyższe przepływy dobrano wodomierz skrzydełkowy JS 6 dn 32 o Qn = 6,0 m 3 /h. Qmax = 12,0 m 3 /h. Wodomierz można uznać za prawidłowy gdyż w obu przypadkach spełnione są warunki: q q max /2 3,87 m 3 /h 12,0 m 3 /h / 2 a także DN d Ilość ścieków: Przyjęto łączną ilość ścieków jako 95 % dobowego zapotrzebowania na wodę oraz 100 % chwilowego zapotrzebowania. Stąd wyliczona wartość 14,54 m 3 /d oraz 2,64 dm 3 /s Uwagi końcowe: Przed przystąpieniem do robót należy zawiadomić poszczególnych użytkowników istniejącego uzbrojenia komunalnego o terminie rozpoczęcia robót. Przed rozpoczęciem robót dokładnie ustalić punkty włączenia się do istniejącego uzbrojenia oraz rzędne w tych punktach (np.: dna studzienek). 6

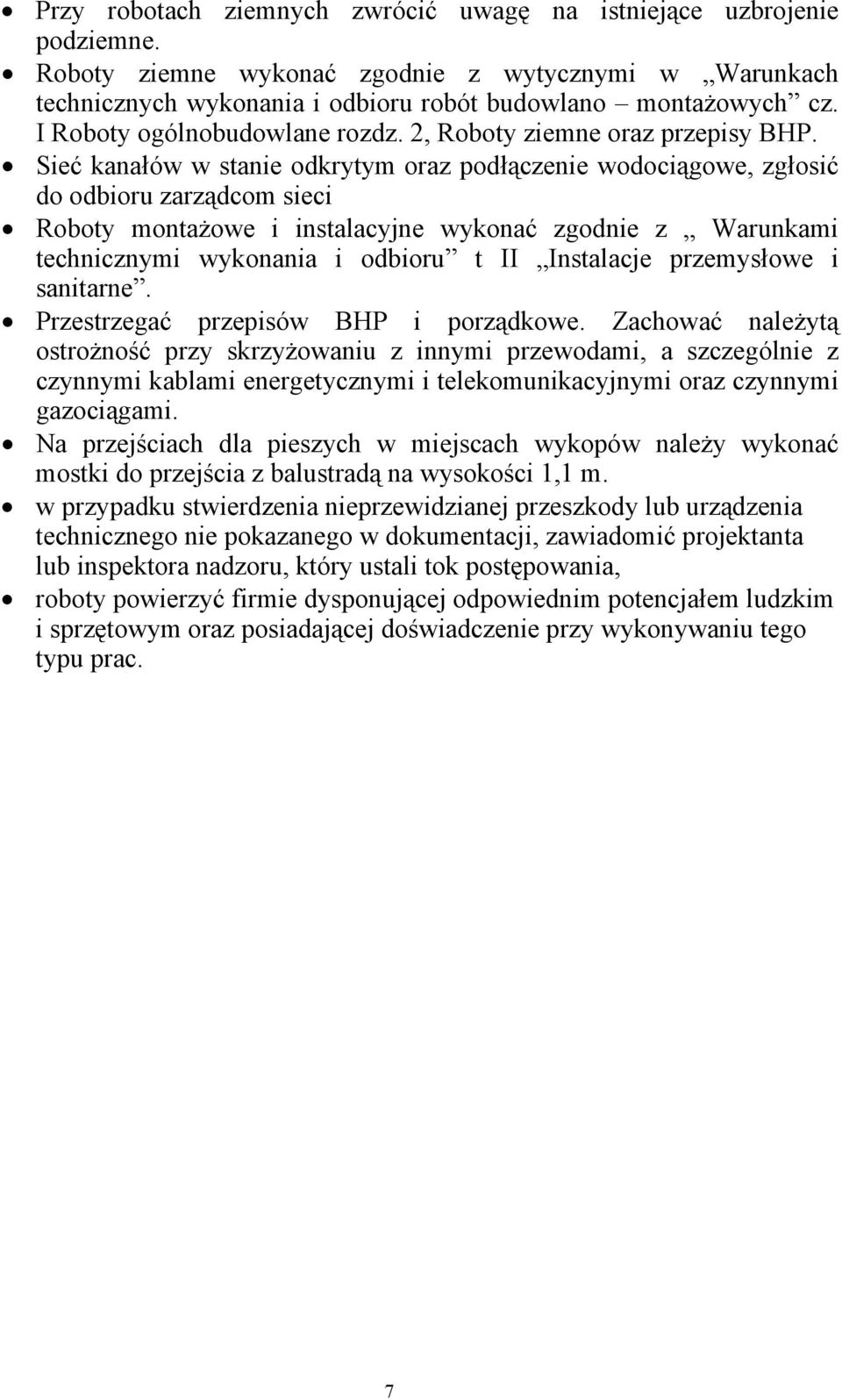

7 Przy robotach ziemnych zwrócić uwagę na istniejące uzbrojenie podziemne. Roboty ziemne wykonać zgodnie z wytycznymi w Warunkach technicznych wykonania i odbioru robót budowlano montażowych cz. I Roboty ogólnobudowlane rozdz. 2, Roboty ziemne oraz przepisy BHP. Sieć kanałów w stanie odkrytym oraz podłączenie wodociągowe, zgłosić do odbioru zarządcom sieci Roboty montażowe i instalacyjne wykonać zgodnie z Warunkami technicznymi wykonania i odbioru t II Instalacje przemysłowe i sanitarne. Przestrzegać przepisów BHP i porządkowe. Zachować należytą ostrożność przy skrzyżowaniu z innymi przewodami, a szczególnie z czynnymi kablami energetycznymi i telekomunikacyjnymi oraz czynnymi gazociągami. Na przejściach dla pieszych w miejscach wykopów należy wykonać mostki do przejścia z balustradą na wysokości 1,1 m. w przypadku stwierdzenia nieprzewidzianej przeszkody lub urządzenia technicznego nie pokazanego w dokumentacji, zawiadomić projektanta lub inspektora nadzoru, który ustali tok postępowania, roboty powierzyć firmie dysponującej odpowiednim potencjałem ludzkim i sprzętowym oraz posiadającej doświadczenie przy wykonywaniu tego typu prac. 7

8 Zestawienie materiałów przyłącza gazowego Lp. Materiał Ilość 1 Zawór do nawiercania DAV(Kit) dn 63/32 1 szt. 2 Obudowa teleskopowa do zaworu 1 szt. 3 Skrzynka uliczna 1 szt. 4 Rura PE 80 SDR 11 dn 32x3,0 mm 36 m 5 Kolano elektrooporowe dn 32 2 szt. 6 Przejście PE/stal dn 32/25 1 szt. 7 Rura stalowa bez szwu dn 25 fabrycznie izolowana 3,5 m 8 Zawór kulowy do gazu dn 20 1 szt. 9 Reduktor gazu R/72 1 kpl. 10 Zawór kulowy kołnierzowy do gazu dn 50 1 szt. 11 Skrzynka gazowa naścienna o wym. 75x66x25 cm 1 szt. 12 Drut identyfikacyjny o przekroju min. 1,5 mm 2 40 m 13 Taśma ostrzegawcza żółta z napisem GAZ 38 m 8
