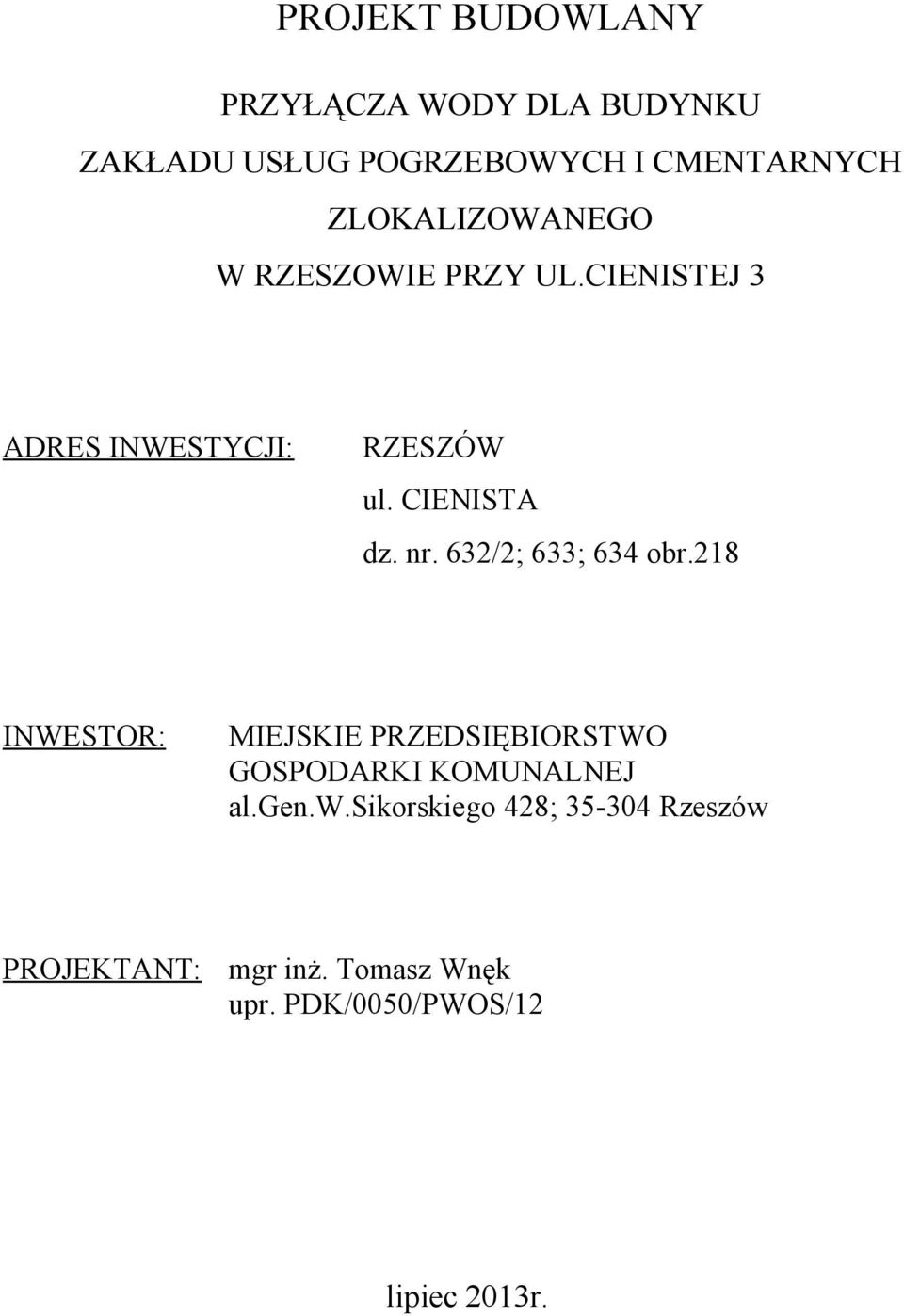

1 PROJEKT BUDOWLANY PRZYŁĄCZA WODY DLA BUDYNKU ZAKŁADU USŁUG POGRZEBOWYCH I CMENTARNYCH ZLOKALIZOWANEGO W RZESZOWIE PRZY UL.CIENISTEJ 3 ADRES INWESTYCJI: RZESZÓW ul. CIENISTA dz. nr. 632/2; 633; 634 obr.218 INWESTOR: MIEJSKIE PRZEDSIĘBIORSTWO GOSPODARKI KOMUNALNEJ al.gen.w.sikorskiego 428; Rzeszów PROJEKTANT: mgr inż. Tomasz Wnęk upr. PDK/0050/PWOS/12 lipiec 2013r.

nr. 632/2; 633; 634 obr.218 INWESTOR: MIEJSKIE PRZEDSIĘBIORSTWO GOSPODARKI KOMUNALNEJ al.gen.

2 SPIS TREŚCI: 1. Opis techniczny 2. Warunki techniczne dostawy wody 3. Opinia ZUDP 4. Część graficzna - Plan zagospodarowania terenu - Profil podłużny przyłącza wodociągowego - Rzut budynku z lokalizacją wodomierza

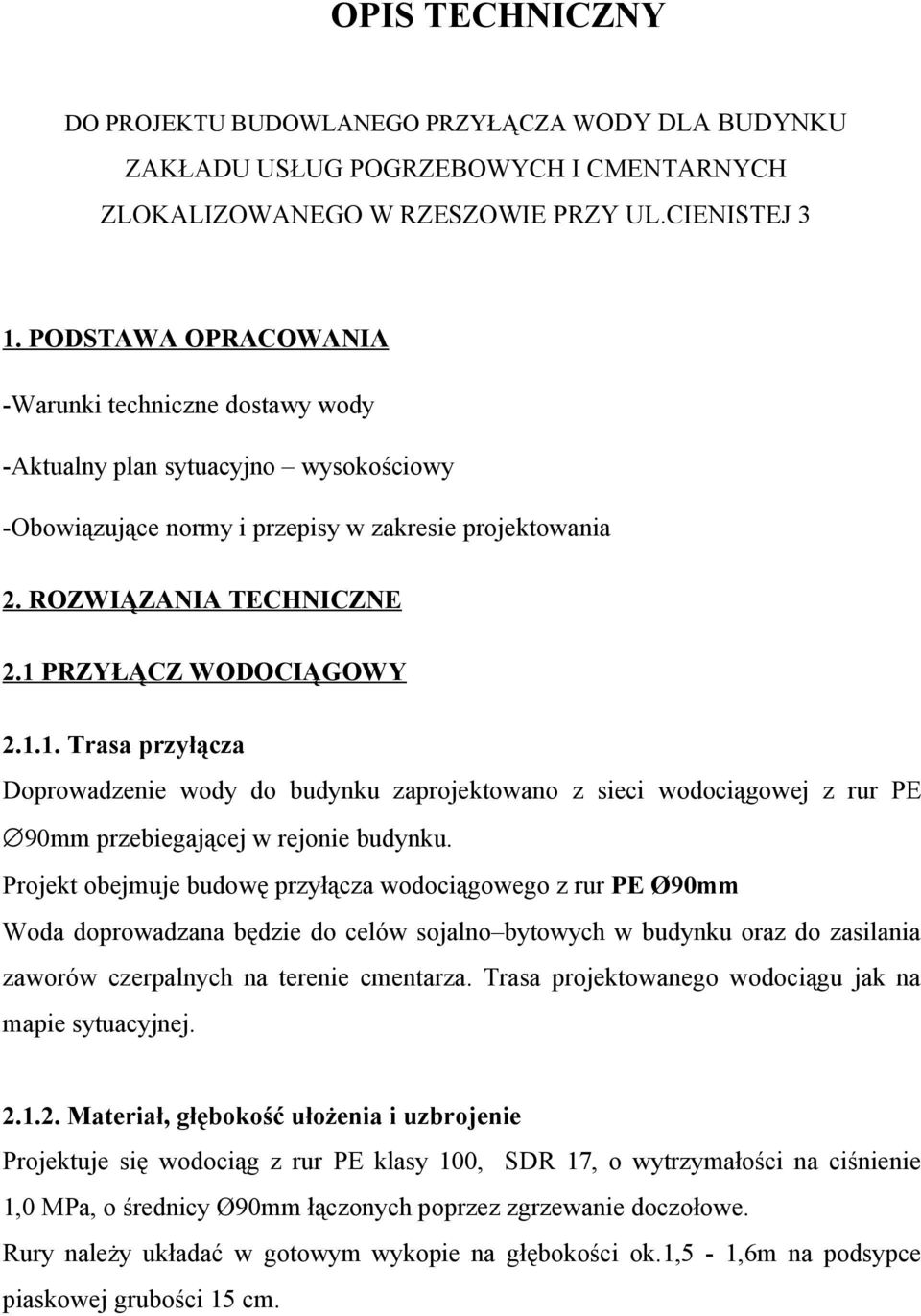

3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO PRZYŁĄCZA WODY DLA BUDYNKU ZAKŁADU USŁUG POGRZEBOWYCH I CMENTARNYCH ZLOKALIZOWANEGO W RZESZOWIE PRZY UL.CIENISTEJ 3 1. PODSTAWA OPRACOWANIA -Warunki techniczne dostawy wody -Aktualny plan sytuacyjno wysokościowy -Obowiązujące normy i przepisy w zakresie projektowania 2. ROZWIĄZANIA TECHNICZNE 2.1 PRZYŁĄCZ WODOCIĄGOWY Trasa przyłącza Doprowadzenie wody do budynku zaprojektowano z sieci wodociągowej z rur PE 90mm przebiegającej w rejonie budynku. Projekt obejmuje budowę przyłącza wodociągowego z rur PE Ø90mm Woda doprowadzana będzie do celów sojalno bytowych w budynku oraz do zasilania zaworów czerpalnych na terenie cmentarza. Trasa projektowanego wodociągu jak na mapie sytuacyjnej Materiał, głębokość ułożenia i uzbrojenie Projektuje się wodociąg z rur PE klasy 100, SDR 17, o wytrzymałości na ciśnienie 1,0 MPa, o średnicy Ø90mm łączonych poprzez zgrzewanie doczołowe. Rury należy układać w gotowym wykopie na głębokości ok.1,5-1,6m na podsypce piaskowej grubości 15 cm.

1 PRZYŁĄCZ WODOCIĄGOWY 2.1.1. Trasa przyłącza Doprowadzenie wody do budynku zaprojektowano z sieci wodociągowej z rur PE 90mm przebiegającej w rejonie budynku.

4 Po ułożeniu wodociągu należy poddać go próbie na ciśnienie 1,0MPa w ciągu 30 min. Próbę przeprowadza się po ułożeniu przewodów i wykonaniu warstwy ochronnej z podbiciem rur z obu stron piaskiem /gruntem piaszczystym/ dla zabezpieczenia przed poruszeniem przewodu. Złącza powinny być odkryte, celem sprawdzenia ewentualnych przecieków. Próbę wykonać zgodnie z normą PN-81/B Wodociągi. Przewody zewnętrzne. Wymagania i badania w zakresie szczelności przewodu. Po pozytywnym wyniku próby ciśnieniowej przewody przepłukać, zdezynfekować i następnie obsypać warstwą piasku grubości 30 cm ponad wierzch rury. Trasę wodociągu oznakować taśmą sygnalizacyjno - ostrzegawczą koloru niebieskiego z wkładką metalową, układaną na głębokości ok. 40 cm od terenu. Włączenie do istniejącej sieci wodociągowej wykonać za pomocą trójnika Dn80/80mm i zasuwy odcinającej żeliwnej kołnierzowej z zamknięciem miękkim 80 mm nr kat.2111 prod. Jafar. Po zasypaniu wykopu na zasuwę wraz z obudową założyć skrzynkę żeliwną, którą należy obetonować, a lokalizację zasuwy oznakować tabliczką umieszczoną na trwałym elemencie zabudowy /ściana budynku, specjalny betonowy słupek/ z domiarami do punktu, gdzie będzie zamontowana. Przed zasypaniem wodociąg należy zainwentaryzować geodezyjnie i zgłosić do odbioru w Miejskim Przedsiębiorstwie Wodociągów i Kanalizacji w Rzeszowie. Do odbioru końcowego dostarczyć dwa egzemplarze inwentaryzacji powykonawczej ze szkicami zdawczo-odbiorczymi Roboty ziemne Roboty ziemne wykonać zgodnie z PN - B-10736:1999. Wodociąg należy układać w wykopie o ścianach pionowych o szerokości 90cm, umocnionych wypraskami zakładanymi poziomo lub w wykopie o ścianach skarpowych bez obudowy.

Złącza powinny być odkryte, celem sprawdzenia ewentualnych przecieków. Próbę wykonać zgodnie z normą PN-81/B-10752 Wodociągi. Przewody zewnętrzne. Wymagania i badania w zakresie szczelności przewodu.

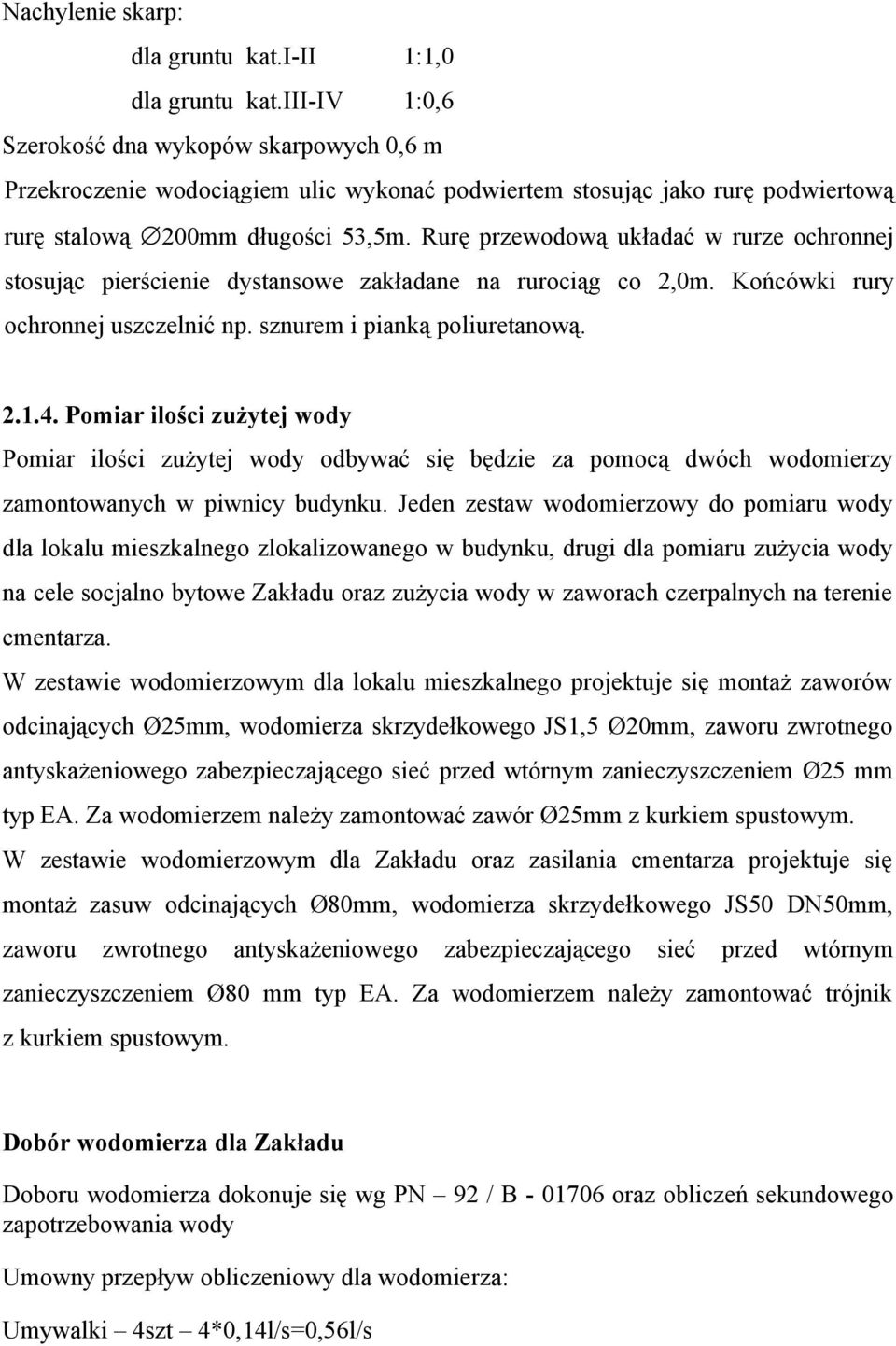

5 Nachylenie skarp: dla gruntu kat.i-ii 1:1,0 dla gruntu kat.iii-iv 1:0,6 Szerokość dna wykopów skarpowych 0,6 m Przekroczenie wodociągiem ulic wykonać podwiertem stosując jako rurę podwiertową rurę stalową 200mm długości 53,5m. Rurę przewodową układać w rurze ochronnej stosując pierścienie dystansowe zakładane na rurociąg co 2,0m. Końcówki rury ochronnej uszczelnić np. sznurem i pianką poliuretanową Pomiar ilości zużytej wody Pomiar ilości zużytej wody odbywać się będzie za pomocą dwóch wodomierzy zamontowanych w piwnicy budynku. Jeden zestaw wodomierzowy do pomiaru wody dla lokalu mieszkalnego zlokalizowanego w budynku, drugi dla pomiaru zużycia wody na cele socjalno bytowe Zakładu oraz zużycia wody w zaworach czerpalnych na terenie cmentarza. W zestawie wodomierzowym dla lokalu mieszkalnego projektuje się montaż zaworów odcinających Ø25mm, wodomierza skrzydełkowego JS1,5 Ø20mm, zaworu zwrotnego antyskażeniowego zabezpieczającego sieć przed wtórnym zanieczyszczeniem Ø25 mm typ EA. Za wodomierzem należy zamontować zawór Ø25mm z kurkiem spustowym. W zestawie wodomierzowym dla Zakładu oraz zasilania cmentarza projektuje się montaż zasuw odcinających Ø80mm, wodomierza skrzydełkowego JS50 DN50mm, zaworu zwrotnego antyskażeniowego zabezpieczającego sieć przed wtórnym zanieczyszczeniem Ø80 mm typ EA. Za wodomierzem należy zamontować trójnik z kurkiem spustowym. Dobór wodomierza dla Zakładu Doboru wodomierza dokonuje się wg PN 92 / B oraz obliczeń sekundowego zapotrzebowania wody Umowny przepływ obliczeniowy dla wodomierza: Umywalki 4szt 4*0,14l/s=0,56l/s

Rurę przewodową układać w rurze ochronnej stosując pierścienie dystansowe zakładane na rurociąg co 2,0m. Końcówki rury ochronnej uszczelnić np. sznurem i pianką poliuretanową. 2.1.4.

6 WC 3szt 3*0,13l/s=0,39l/s Zawory czerpalne na terenie cmentarza 25szt. - 25*0,3l/s=7,5l/s q 0 = 8,45[l/s] q = 0,682 q 0 0,45 0,14 [l/s], q=1,64 [l/s] Do pomiaru ilości wody dobrano wodomierz kołnierzowy skrzydełkowy typ: JS-DN50mm o parametrach: nominalny strumień objętości: średnica nominalna: maksymalny strumień objętości: próg rozruchu q n = 15,0 m3/h, DN 50mm q max = 30,0 m3/h, q min =0,032m3/h=0,008l/s UWAGI KOŃCOWE 1. Całość robót wykonać zgodnie z obowiązującymi WARUNKAMI TECHNICZNYMI ORAZ PRZEPISAMI BHP. 2. Przy zbliżeniach do istniejącego uzbrojenia roboty ziemne wykonywać ręcznie i pod nadzorem pracownika - użytkownika. 3. Włączenie do czynnej sieci wodociągowej wykonać pod nadzorem jej właściciela. 4. Roboty montażowe w zakresie układania rur wykonywać zgodnie z instrukcją podaną przed producentów. 5. Przyłącza wod-kan przed zasypaniem zainwentaryzować przez uprawnionego geodetę. PROJEKTANT: mgr inż. Tomasz Wnęk upr. PDK/0050/PWOS/12

objętości: średnica nominalna: maksymalny strumień objętości: próg rozruchu q n = 15,0 m3/h, DN 50mm q max = 30,0 m3/h, q min =0,032m3/h=0,008l/s UWAGI KOŃCOWE 1.
