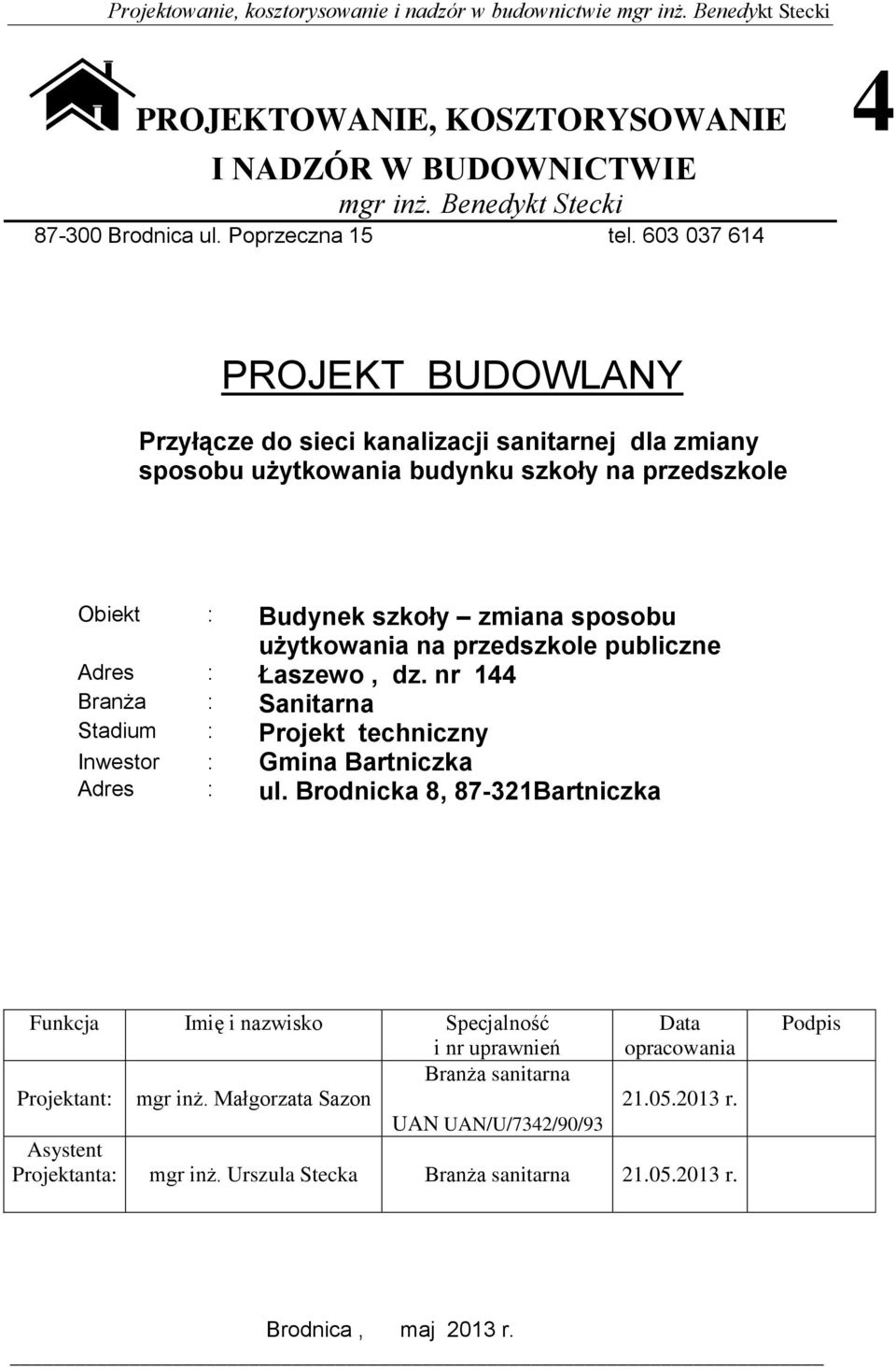

1 PROJEKTOWANIE, KOSZTORYSOWANIE 4 I NADZÓR W BUDOWNICTWIE mgr inż. Benedykt Stecki Brodnica ul. Poprzeczna 15 tel PROJEKT BUDOWLANY Przyłącze do sieci kanalizacji sanitarnej dla zmiany sposobu użytkowania budynku szkoły na przedszkole Obiekt : Budynek szkoły zmiana sposobu użytkowania na przedszkole publiczne Adres : Łaszewo, dz. nr 144 Branża : Sanitarna Stadium : Projekt techniczny Inwestor : Gmina Bartniczka Adres : ul. Brodnicka 8, Bartniczka Funkcja Imię i nazwisko Specjalność i nr uprawnień Data opracowania Branża sanitarna Projektant: mgr inż. Małgorzata Sazon r. UAN UAN/U/7342/90/93 Asystent Projektanta: mgr inż. Urszula Stecka Branża sanitarna r. Podpis Brodnica, maj 2013 r.

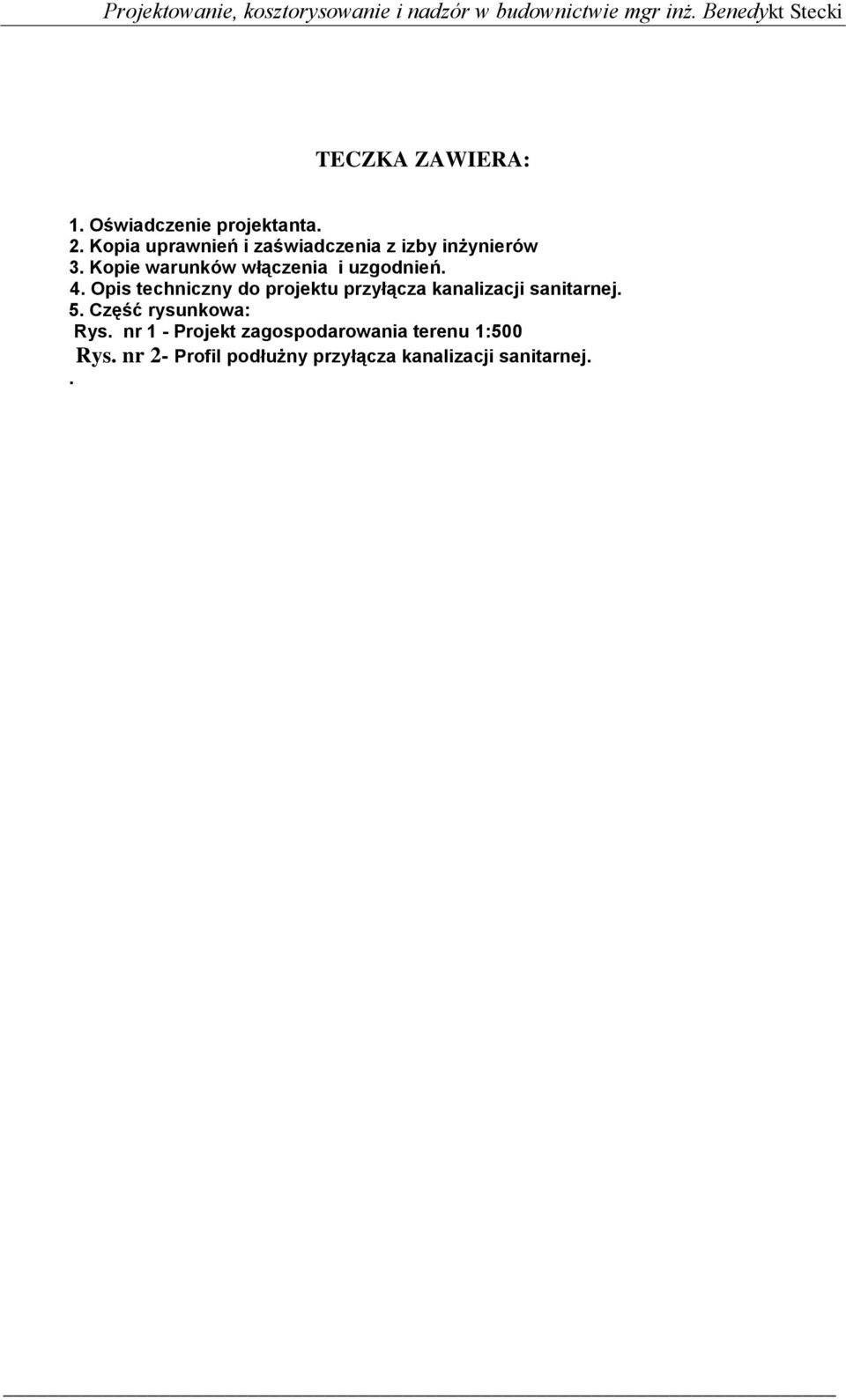

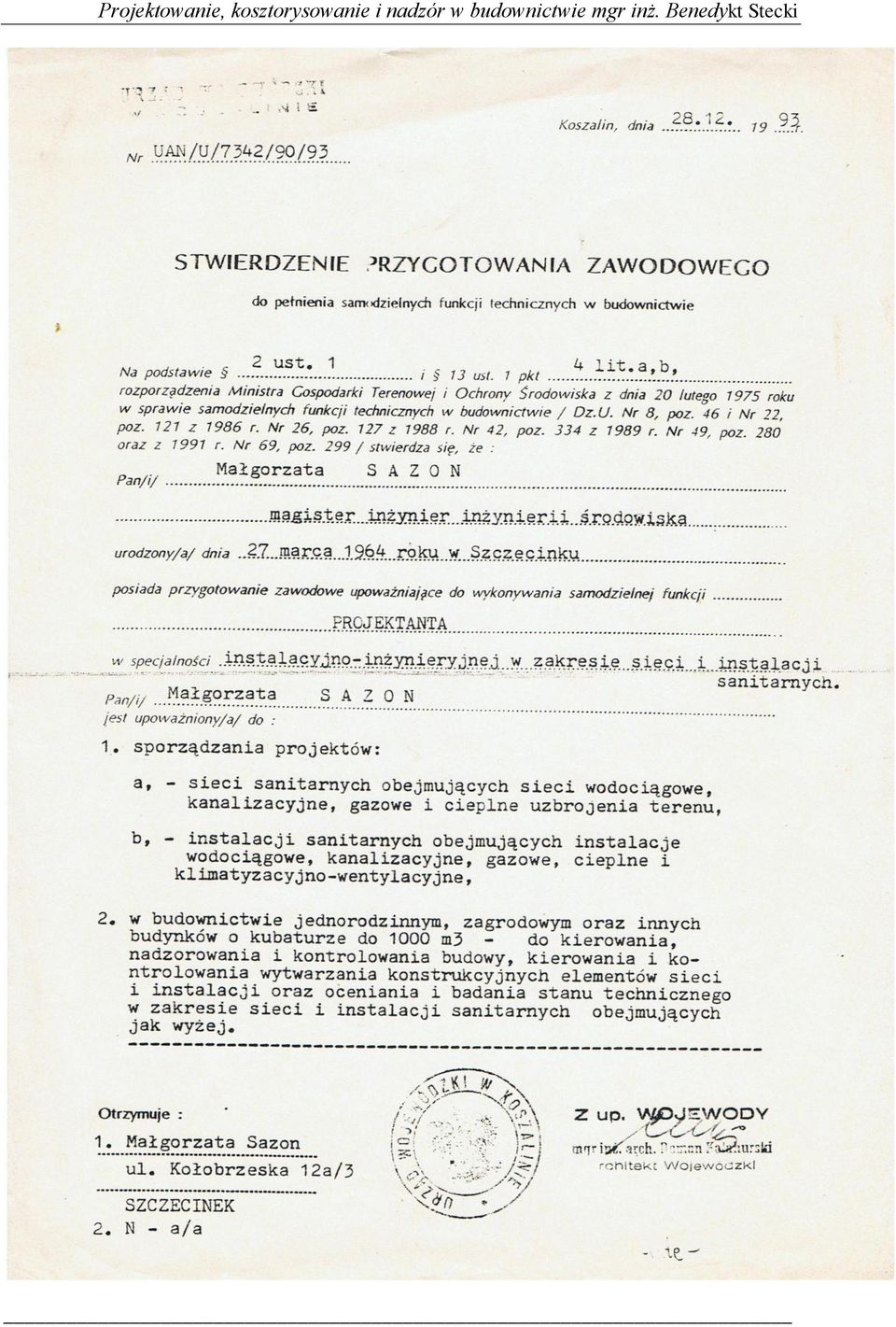

2 TECZKA ZAWIERA: 1. Oświadczenie projektanta. 2. Kopia uprawnień i zaświadczenia z izby inżynierów 3. Kopie warunków włączenia i uzgodnień. 4. Opis techniczny do projektu przyłącza kanalizacji sanitarnej. 5. Część rysunkowa: Rys. nr 1 - Projekt zagospodarowania terenu 1:500 Rys. nr 2- Profil podłużny przyłącza kanalizacji sanitarnej..

3

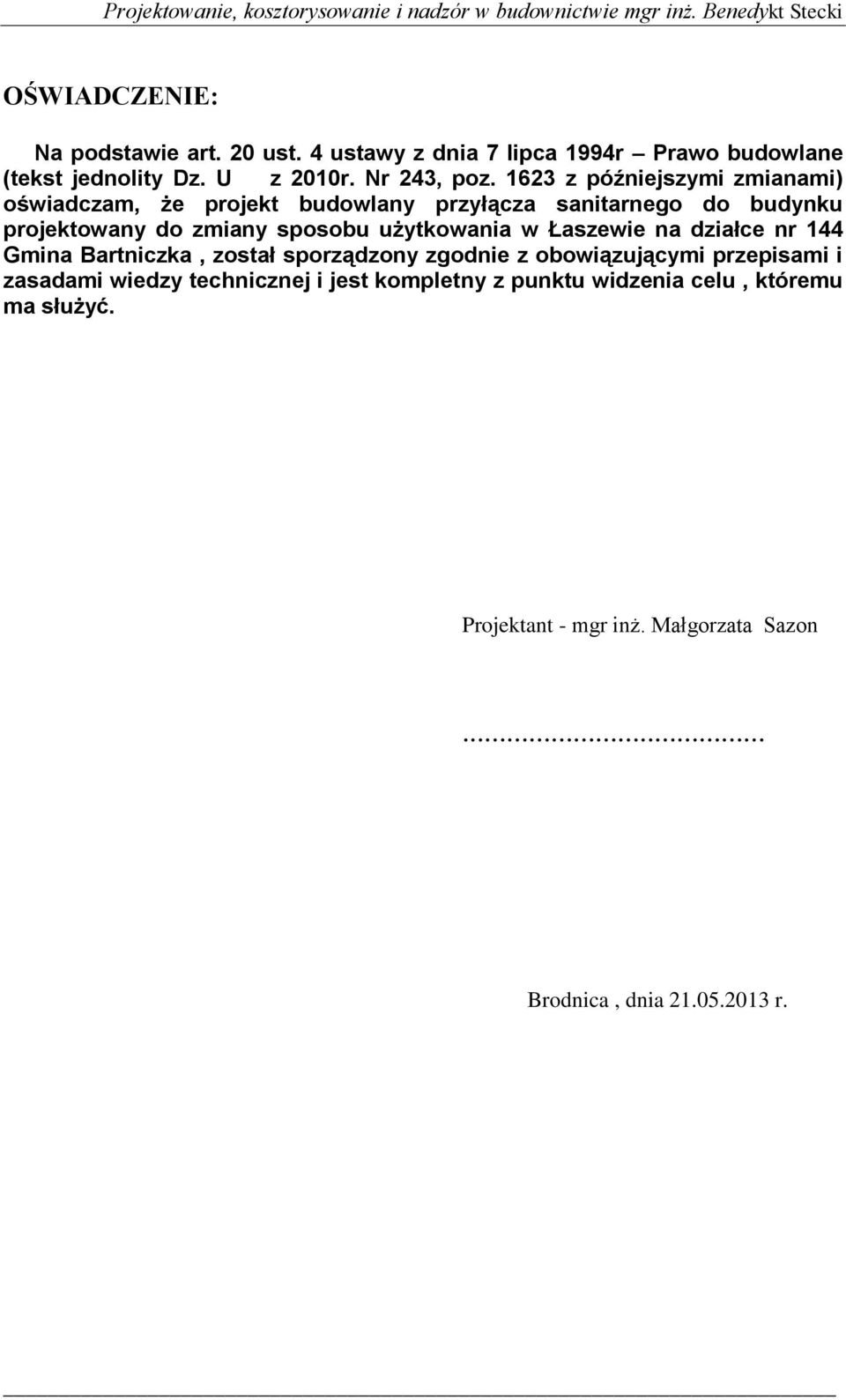

4 OŚWIADCZENIE: Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r Prawo budowlane (tekst jednolity Dz. U z 2010r. Nr 243, poz z późniejszymi zmianami) oświadczam, że projekt budowlany przyłącza sanitarnego do budynku projektowany do zmiany sposobu użytkowania w Łaszewie na działce nr 144 Gmina Bartniczka, został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant - mgr inż. Małgorzata Sazon... Brodnica, dnia r.

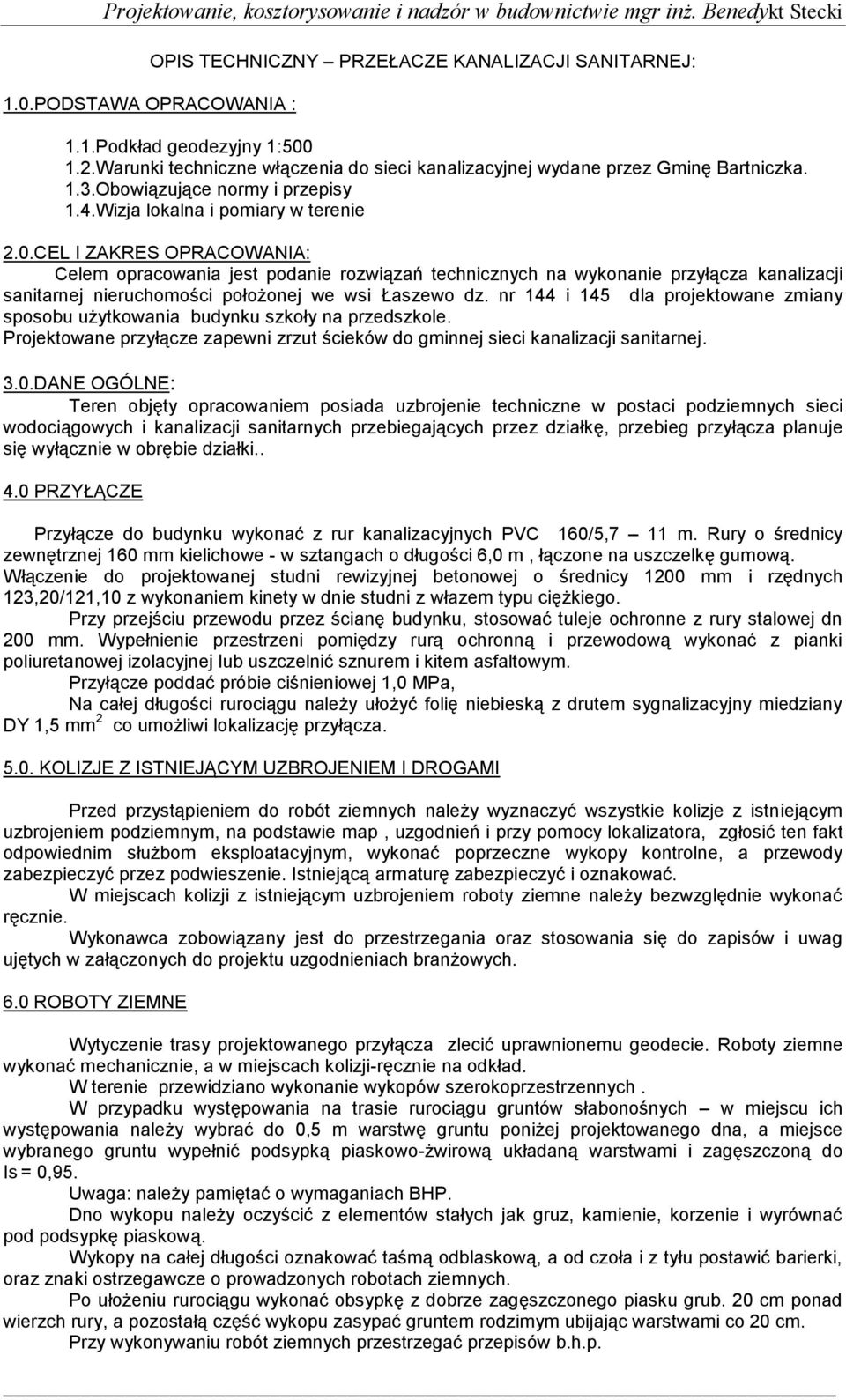

5 1.0.PODSTAWA OPRACOWANIA : OPIS TECHNICZNY PRZEŁACZE KANALIZACJI SANITARNEJ: 1.1.Podkład geodezyjny 1: Warunki techniczne włączenia do sieci kanalizacyjnej wydane przez Gminę Bartniczka. 1.3.Obowiązujące normy i przepisy 1.4.Wizja lokalna i pomiary w terenie 2.0.CEL I ZAKRES OPRACOWANIA: Celem opracowania jest podanie rozwiązań technicznych na wykonanie przyłącza kanalizacji sanitarnej nieruchomości położonej we wsi Łaszewo dz. nr 144 i 145 dla projektowane zmiany sposobu użytkowania budynku szkoły na przedszkole. Projektowane przyłącze zapewni zrzut ścieków do gminnej sieci kanalizacji sanitarnej. 3.0.DANE OGÓLNE: Teren objęty opracowaniem posiada uzbrojenie techniczne w postaci podziemnych sieci wodociągowych i kanalizacji sanitarnych przebiegających przez działkę, przebieg przyłącza planuje się wyłącznie w obrębie działki PRZYŁĄCZE Przyłącze do budynku wykonać z rur kanalizacyjnych PVC 160/5,7 11 m. Rury o średnicy zewnętrznej 160 mm kielichowe - w sztangach o długości 6,0 m, łączone na uszczelkę gumową. Włączenie do projektowanej studni rewizyjnej betonowej o średnicy 1200 mm i rzędnych 123,20/121,10 z wykonaniem kinety w dnie studni z włazem typu ciężkiego. Przy przejściu przewodu przez ścianę budynku, stosować tuleje ochronne z rury stalowej dn 200 mm. Wypełnienie przestrzeni pomiędzy rurą ochronną i przewodową wykonać z pianki poliuretanowej izolacyjnej lub uszczelnić sznurem i kitem asfaltowym. Przyłącze poddać próbie ciśnieniowej 1,0 MPa, Na całej długości rurociągu należy ułożyć folię niebieską z drutem sygnalizacyjny miedziany DY 1,5 mm 2 co umożliwi lokalizację przyłącza KOLIZJE Z ISTNIEJĄCYM UZBROJENIEM I DROGAMI Przed przystąpieniem do robót ziemnych należy wyznaczyć wszystkie kolizje z istniejącym uzbrojeniem podziemnym, na podstawie map, uzgodnień i przy pomocy lokalizatora, zgłosić ten fakt odpowiednim służbom eksploatacyjnym, wykonać poprzeczne wykopy kontrolne, a przewody zabezpieczyć przez podwieszenie. Istniejącą armaturę zabezpieczyć i oznakować. W miejscach kolizji z istniejącym uzbrojeniem roboty ziemne należy bezwzględnie wykonać ręcznie. Wykonawca zobowiązany jest do przestrzegania oraz stosowania się do zapisów i uwag ujętych w załączonych do projektu uzgodnieniach branżowych. 6.0 ROBOTY ZIEMNE Wytyczenie trasy projektowanego przyłącza zlecić uprawnionemu geodecie. Roboty ziemne wykonać mechanicznie, a w miejscach kolizji-ręcznie na odkład. W terenie przewidziano wykonanie wykopów szerokoprzestrzennych. W przypadku występowania na trasie rurociągu gruntów słabonośnych w miejscu ich występowania należy wybrać do 0,5 m warstwę gruntu poniżej projektowanego dna, a miejsce wybranego gruntu wypełnić podsypką piaskowo-żwirową układaną warstwami i zagęszczoną do Is = 0,95. Uwaga: należy pamiętać o wymaganiach BHP. Dno wykopu należy oczyścić z elementów stałych jak gruz, kamienie, korzenie i wyrównać pod podsypkę piaskową. Wykopy na całej długości oznakować taśmą odblaskową, a od czoła i z tyłu postawić barierki, oraz znaki ostrzegawcze o prowadzonych robotach ziemnych. Po ułożeniu rurociągu wykonać obsypkę z dobrze zagęszczonego piasku grub. 20 cm ponad wierzch rury, a pozostałą część wykopu zasypać gruntem rodzimym ubijając warstwami co 20 cm. Przy wykonywaniu robót ziemnych przestrzegać przepisów b.h.p.

6 Roboty ziemne wykonać zgodnie z normami PN-98/S oraz BN-83/ Przewody podziemne roboty ziemne. Wymagania i badania przy odbiorze. 7.0.UWAGI KOŃCOWE : - inwestor dokona zgłoszenia budowy przyłącza do Starostwa Powiatowego w Brodnicy -wykonawca robót powiadomi wszystkich użytkowników terenu i uzbrojenia podziemnego o przystąpieniu do robót ziemnych - wytyczenie trasy sieci i przyłączy oraz sporządzenie dokumentacji powykonawczej zlecić służbom geodezyjnym - sieci i przyłącza w stanie odkrytym zgłosić do odbioru Zarządcy sieci. - całość robót należy wykonywać zgodnie z Warunkami Technicznymi Wykonawstwa i Odbioru Robót Budowlano Montażowych tom II. Opracowała: Projektowała: mgr inż. Urszula Stecka
