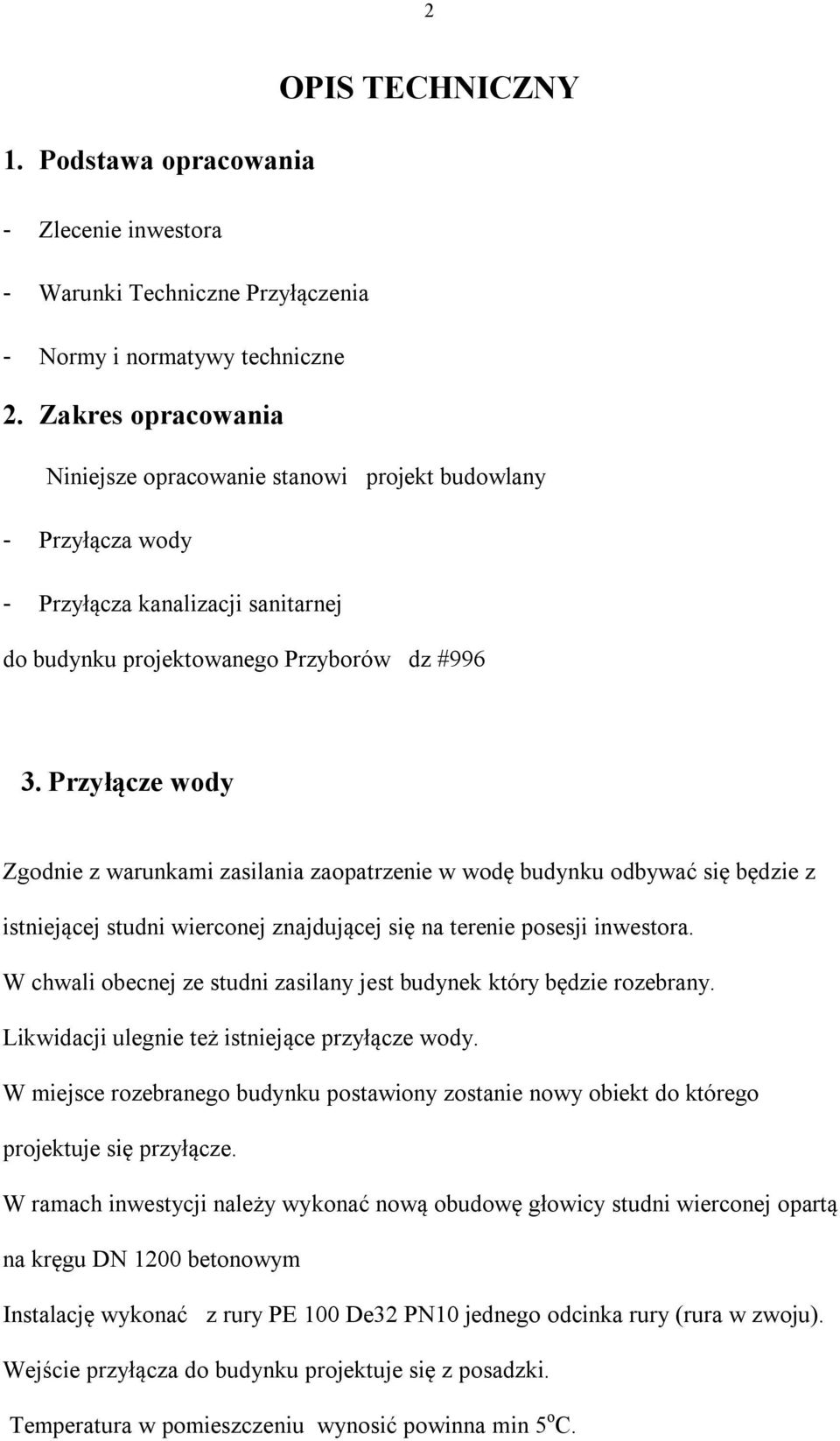

1 2 1. Podstawa opracowania OPIS TECHNICZNY - Zlecenie inwestora - Warunki Techniczne Przyłączenia - Normy i normatywy techniczne 2. Zakres opracowania Niniejsze opracowanie stanowi projekt budowlany - Przyłącza wody - Przyłącza kanalizacji sanitarnej do budynku projektowanego Przyborów dz # Przyłącze wody Zgodnie z warunkami zasilania zaopatrzenie w wodę budynku odbywać się będzie z istniejącej studni wierconej znajdującej się na terenie posesji inwestora. W chwali obecnej ze studni zasilany jest budynek który będzie rozebrany. Likwidacji ulegnie też istniejące przyłącze wody. W miejsce rozebranego budynku postawiony zostanie nowy obiekt do którego projektuje się przyłącze. W ramach inwestycji należy wykonać nową obudowę głowicy studni wierconej opartą na kręgu DN 1200 betonowym Instalację wykonać z rury PE 100 De32 PN10 jednego odcinka rury (rura w zwoju). Wejście przyłącza do budynku projektuje się z posadzki. Temperatura w pomieszczeniu wynosić powinna min 5 o C.

Przyłącze wody Zgodnie z warunkami zasilania zaopatrzenie w wodę budynku odbywać się będzie z istniejącej studni wierconej znajdującej się na terenie posesji inwestora.

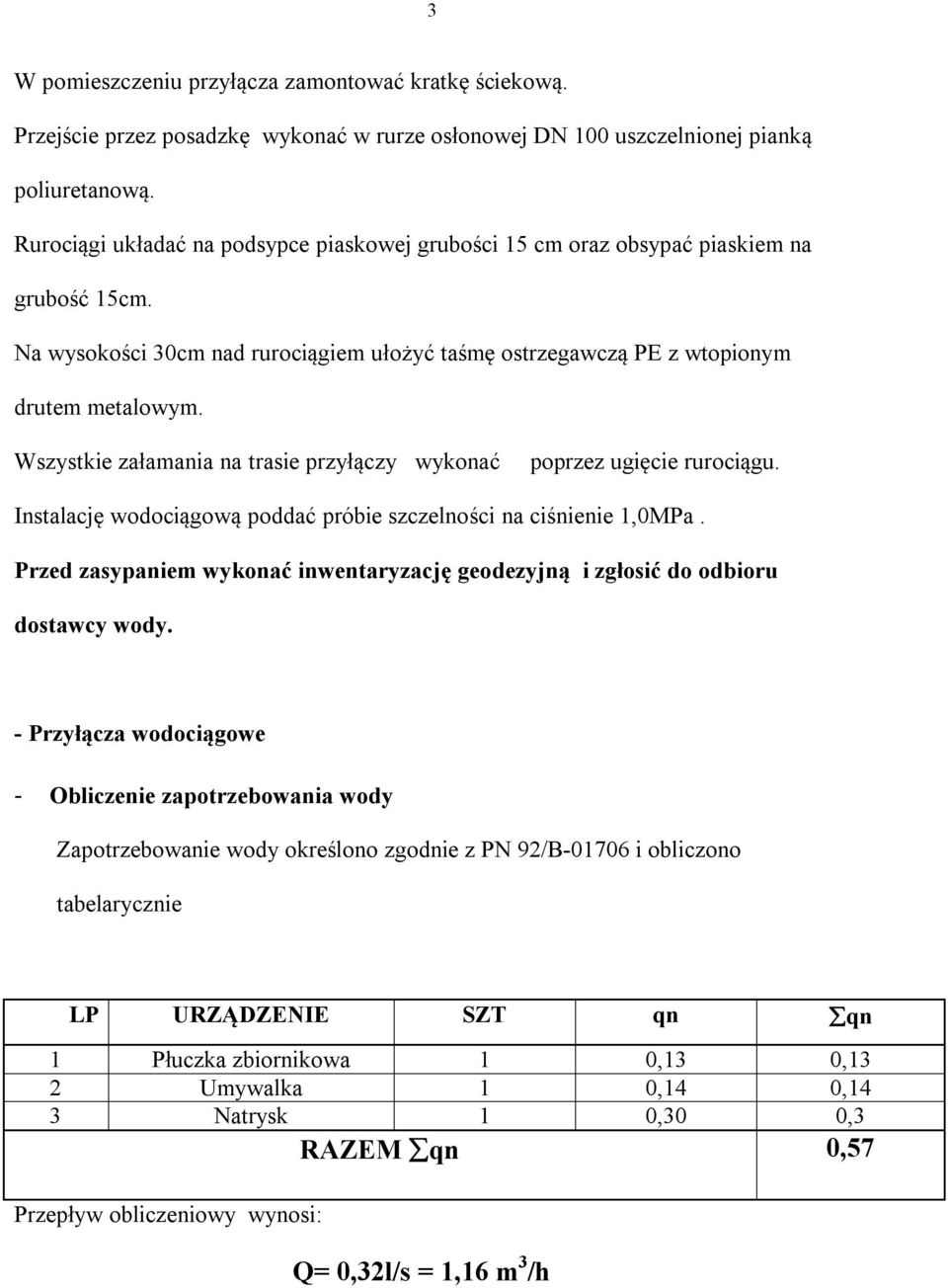

2 3 W pomieszczeniu przyłącza zamontować kratkę ściekową. Przejście przez posadzkę wykonać w rurze osłonowej DN 100 uszczelnionej pianką poliuretanową. Rurociągi układać na podsypce piaskowej grubości 15 cm oraz obsypać piaskiem na grubość 15cm. Na wysokości 30cm nad rurociągiem ułożyć taśmę ostrzegawczą PE z wtopionym drutem metalowym. Wszystkie załamania na trasie przyłączy wykonać poprzez ugięcie rurociągu. Instalację wodociągową poddać próbie szczelności na ciśnienie 1,0MPa. Przed zasypaniem wykonać inwentaryzację geodezyjną i zgłosić do odbioru dostawcy wody. - Przyłącza wodociągowe - Obliczenie zapotrzebowania wody Zapotrzebowanie wody określono zgodnie z PN 92/B i obliczono tabelarycznie LP URZĄDZENIE SZT qn qn 1 Płuczka zbiornikowa 1 0,13 0,13 2 Umywalka 1 0,14 0,14 3 Natrysk 1 0,30 0,3 RAZEM qn 0,57 Przepływ obliczeniowy wynosi: Q= 0,32l/s = 1,16 m 3 /h

Wszystkie załamania na trasie przyłączy wykonać poprzez ugięcie rurociągu. Instalację wodociągową poddać próbie szczelności na ciśnienie 1,0MPa.

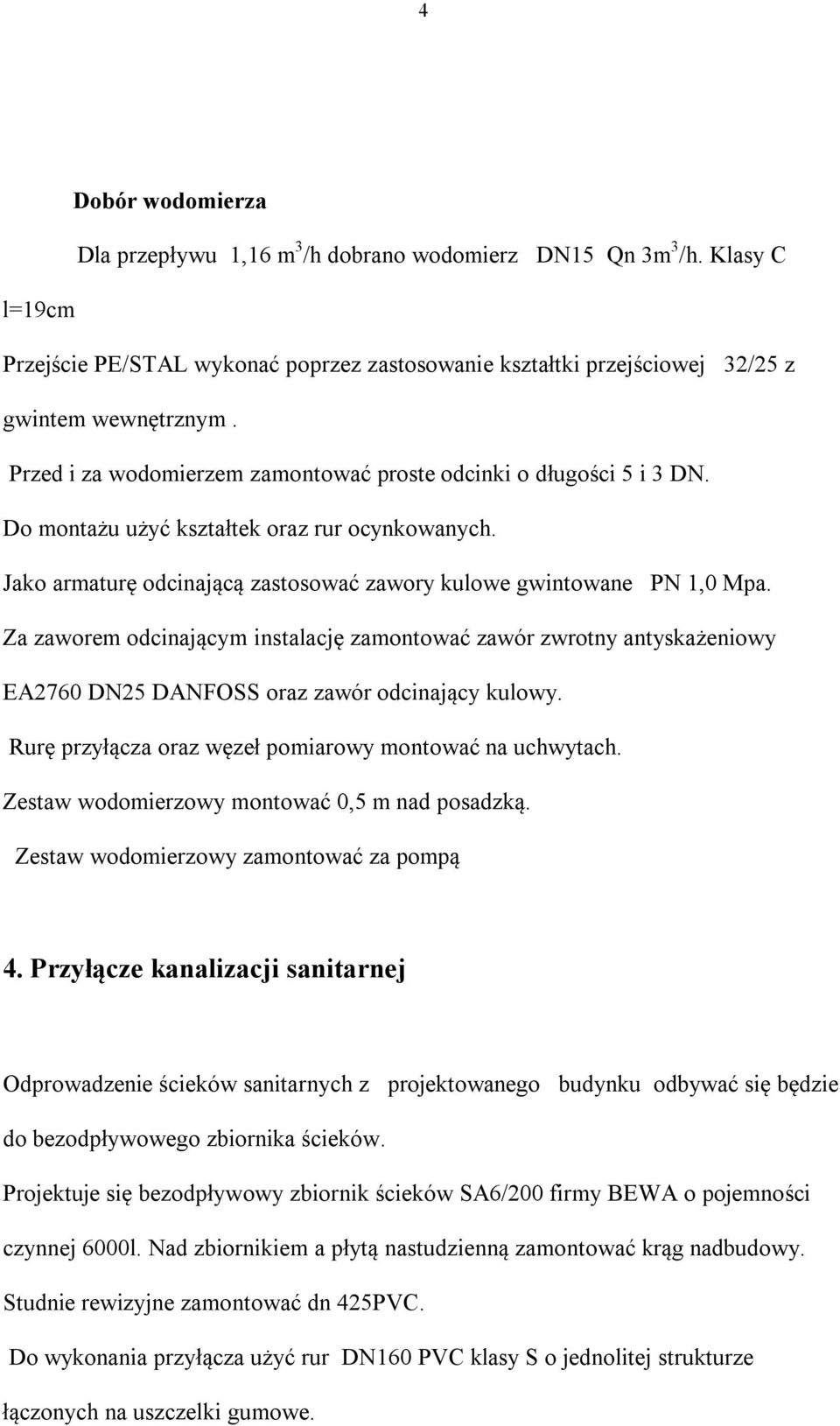

3 4 Dobór wodomierza Dla przepływu 1,16 m 3 /h dobrano wodomierz DN15 Qn 3m 3 /h. Klasy C l=19cm Przejście PE/STAL wykonać poprzez zastosowanie kształtki przejściowej 32/25 z gwintem wewnętrznym. Przed i za wodomierzem zamontować proste odcinki o długości 5 i 3 DN. Do montażu użyć kształtek oraz rur ocynkowanych. Jako armaturę odcinającą zastosować zawory kulowe gwintowane PN 1,0 Mpa. Za zaworem odcinającym instalację zamontować zawór zwrotny antyskażeniowy EA2760 DN25 DANFOSS oraz zawór odcinający kulowy. Rurę przyłącza oraz węzeł pomiarowy montować na uchwytach. Zestaw wodomierzowy montować 0,5 m nad posadzką. Zestaw wodomierzowy zamontować za pompą 4. Przyłącze kanalizacji sanitarnej Odprowadzenie ścieków sanitarnych z projektowanego budynku odbywać się będzie do bezodpływowego zbiornika ścieków. Projektuje się bezodpływowy zbiornik ścieków SA6/200 firmy BEWA o pojemności czynnej 6000l. Nad zbiornikiem a płytą nastudzienną zamontować krąg nadbudowy. Studnie rewizyjne zamontować dn 425PVC. Do wykonania przyłącza użyć rur DN160 PVC klasy S o jednolitej strukturze łączonych na uszczelki gumowe.

Za zaworem odcinającym instalację zamontować zawór zwrotny antyskażeniowy EA2760 DN25 DANFOSS oraz zawór odcinający kulowy. Rurę przyłącza oraz węzeł pomiarowy montować na uchwytach.

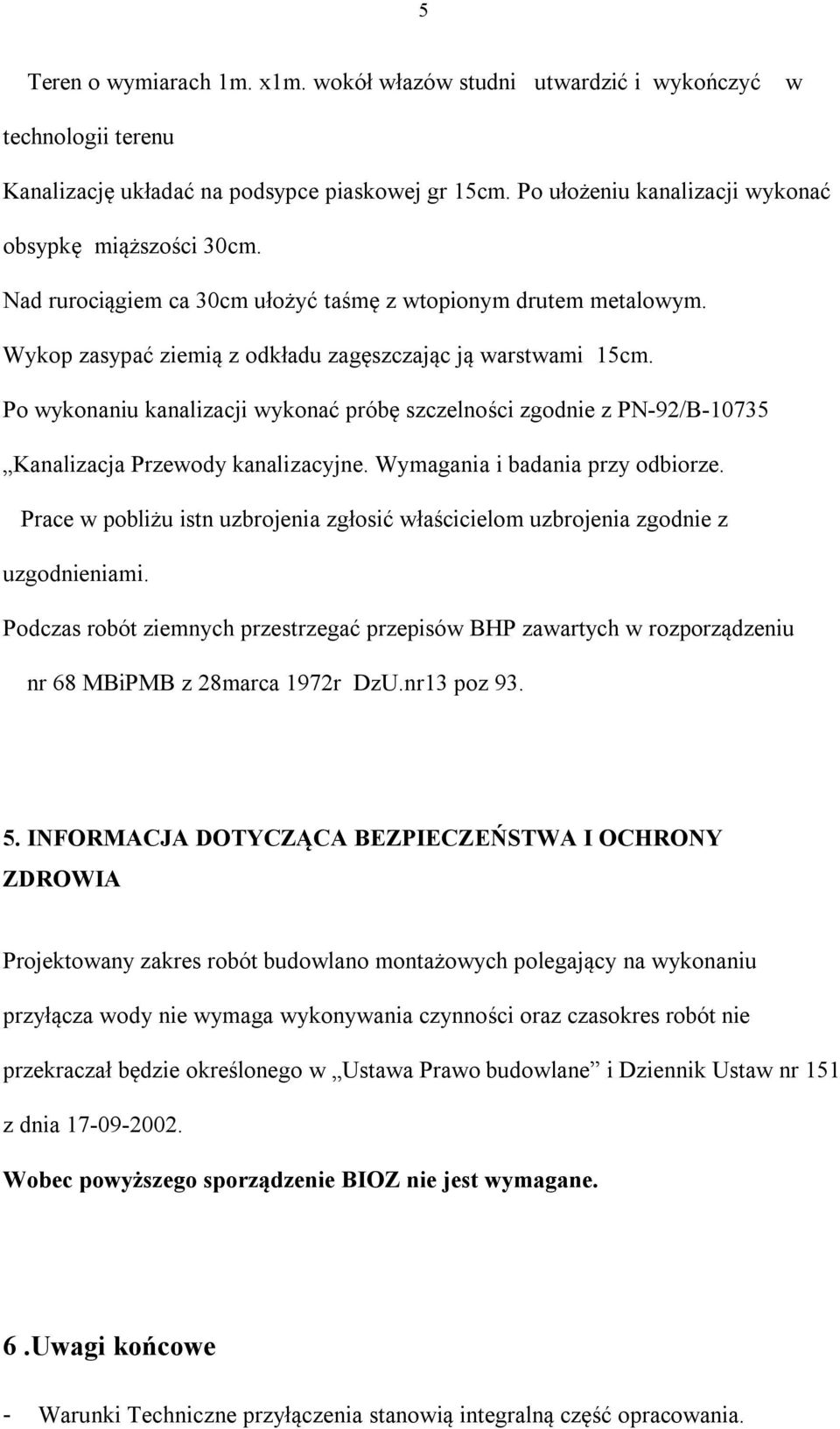

4 5 Teren o wymiarach 1m. x1m. wokół włazów studni utwardzić i wykończyć w technologii terenu Kanalizację układać na podsypce piaskowej gr 15cm. Po ułożeniu kanalizacji wykonać obsypkę miąższości 30cm. Nad rurociągiem ca 30cm ułożyć taśmę z wtopionym drutem metalowym. Wykop zasypać ziemią z odkładu zagęszczając ją warstwami 15cm. Po wykonaniu kanalizacji wykonać próbę szczelności zgodnie z PN-92/B Kanalizacja Przewody kanalizacyjne. Wymagania i badania przy odbiorze. Prace w pobliżu istn uzbrojenia zgłosić właścicielom uzbrojenia zgodnie z uzgodnieniami. Podczas robót ziemnych przestrzegać przepisów BHP zawartych w rozporządzeniu nr 68 MBiPMB z 28marca 1972r DzU.nr13 poz INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Projektowany zakres robót budowlano montażowych polegający na wykonaniu przyłącza wody nie wymaga wykonywania czynności oraz czasokres robót nie przekraczał będzie określonego w Ustawa Prawo budowlane i Dziennik Ustaw nr 151 z dnia Wobec powyższego sporządzenie BIOZ nie jest wymagane. 6.Uwagi końcowe - Warunki Techniczne przyłączenia stanowią integralną część opracowania.

Po wykonaniu kanalizacji wykonać próbę szczelności zgodnie z PN-92/B-10735 Kanalizacja Przewody kanalizacyjne. Wymagania i badania przy odbiorze.

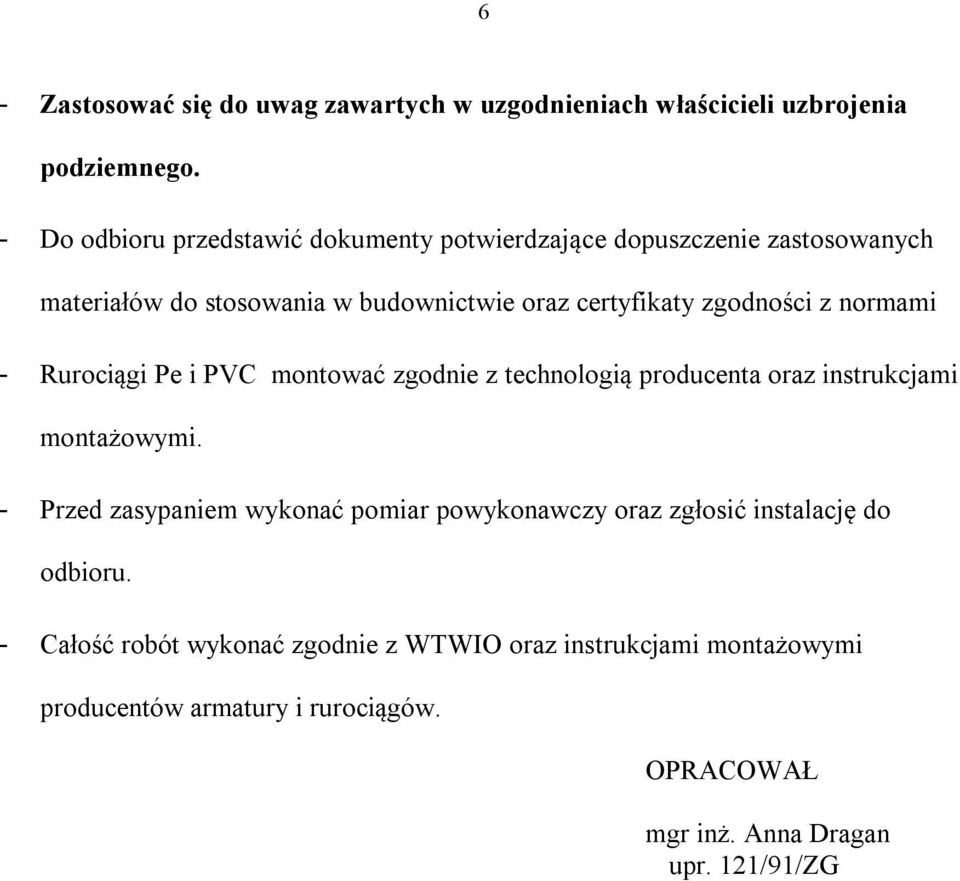

5 6 - Zastosować się do uwag zawartych w uzgodnieniach właścicieli uzbrojenia podziemnego. - Do odbioru przedstawić dokumenty potwierdzające dopuszczenie zastosowanych materiałów do stosowania w budownictwie oraz certyfikaty zgodności z normami - Rurociągi Pe i PVC montować zgodnie z technologią producenta oraz instrukcjami montażowymi. - Przed zasypaniem wykonać pomiar powykonawczy oraz zgłosić instalację do odbioru. - Całość robót wykonać zgodnie z WTWIO oraz instrukcjami montażowymi producentów armatury i rurociągów. OPRACOWAŁ mgr inż. Anna Dragan upr. 121/91/ZG

zgodności z normami - Rurociągi Pe i PVC montować zgodnie z technologią producenta oraz instrukcjami montażowymi.
