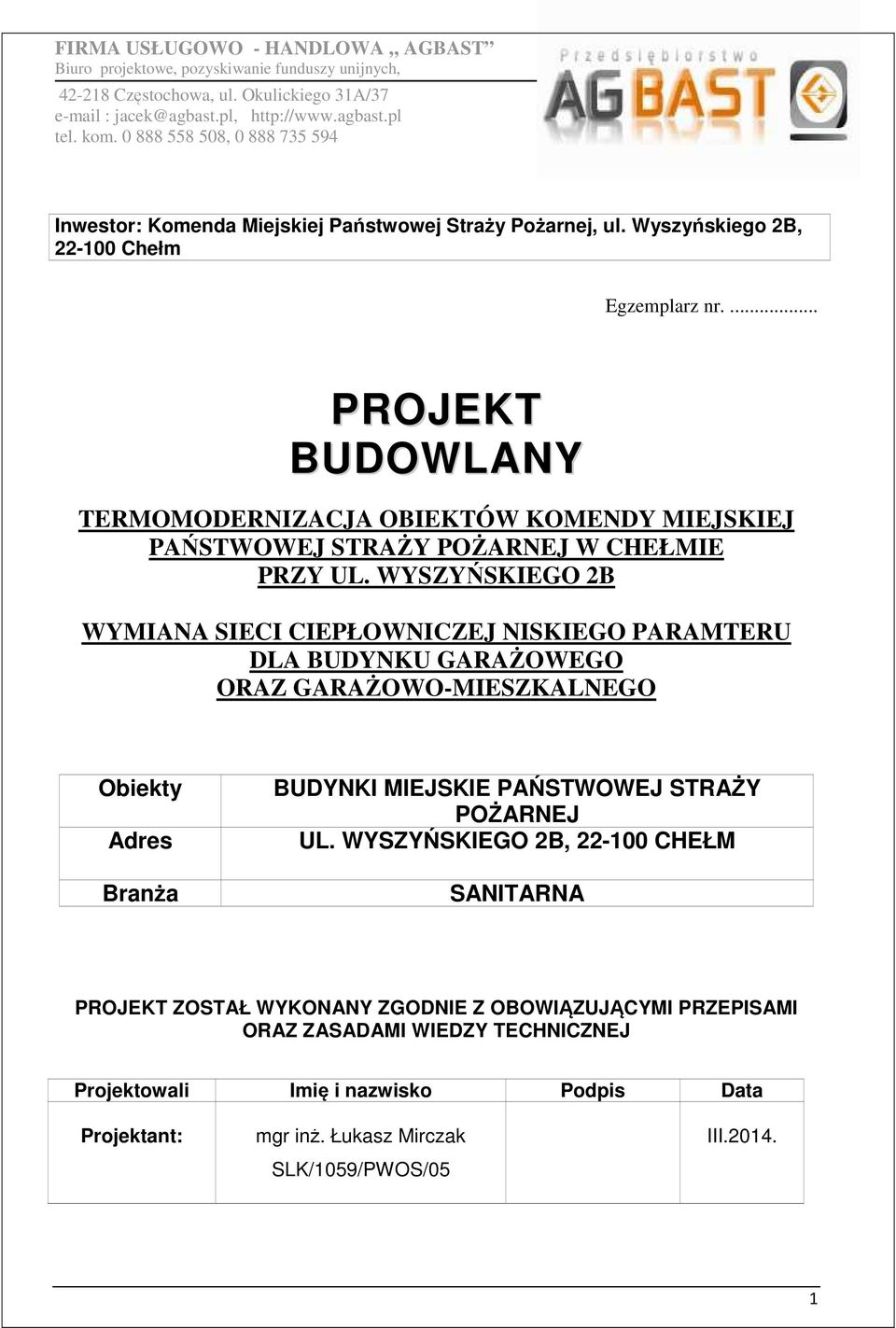

1 FIRMA USŁUGOWO - HANDLOWA AGBAST Biuro projektowe, pozyskiwanie funduszy unijnych, Częstochowa, ul. Okulickiego 31A/37 jacek@agbast.pl, tel. kom , Inwestor: Komenda Miejskiej Państwowej Straży Pożarnej, ul. Wyszyńskiego 2B, Chełm Egzemplarz nr.... PROJEKT BUDOWLANY TERMOMODERNIZACJA OBIEKTÓW KOMENDY MIEJSKIEJ PAŃSTWOWEJ STRAŻY POŻARNEJ W CHEŁMIE PRZY UL. WYSZYŃSKIEGO 2B WYMIANA SIECI CIEPŁOWNICZEJ NISKIEGO PARAMTERU DLA BUDYNKU GARAŻOWEGO ORAZ GARAŻOWO-MIESZKALNEGO Obiekty Adres Branża BUDYNKI MIEJSKIE PAŃSTWOWEJ STRAŻY POŻARNEJ UL. WYSZYŃSKIEGO 2B, CHEŁM SANITARNA PROJEKT ZOSTAŁ WYKONANY ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ Projektowali Imię i nazwisko Podpis Data Projektant: mgr inż. Łukasz Mirczak SLK/1059/PWOS/05 III

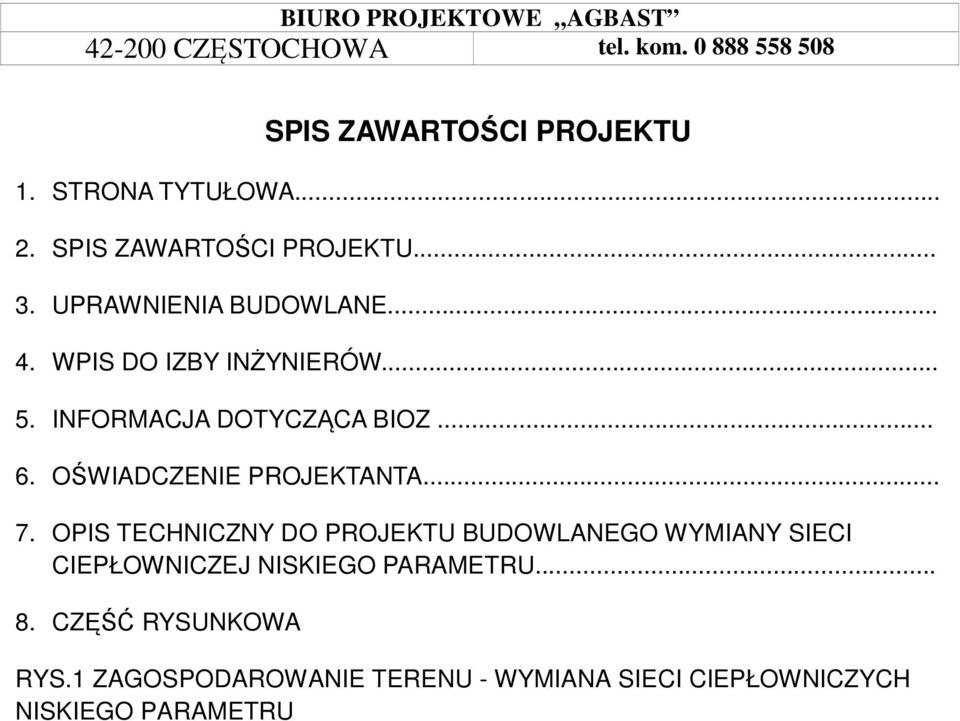

2 SPIS ZAWARTOŚCI PROJEKTU 1. STRONA TYTUŁOWA SPIS ZAWARTOŚCI PROJEKTU UPRAWNIENIA BUDOWLANE WPIS DO IZBY INŻYNIERÓW INFORMACJA DOTYCZĄCA BIOZ OŚWIADCZENIE PROJEKTANTA OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO WYMIANY SIECI CIEPŁOWNICZEJ NISKIEGO PARAMETRU CZĘŚĆ RYSUNKOWA RYS.1 ZAGOSPODAROWANIE TERENU - WYMIANA SIECI CIEPŁOWNICZYCH NISKIEGO PARAMETRU

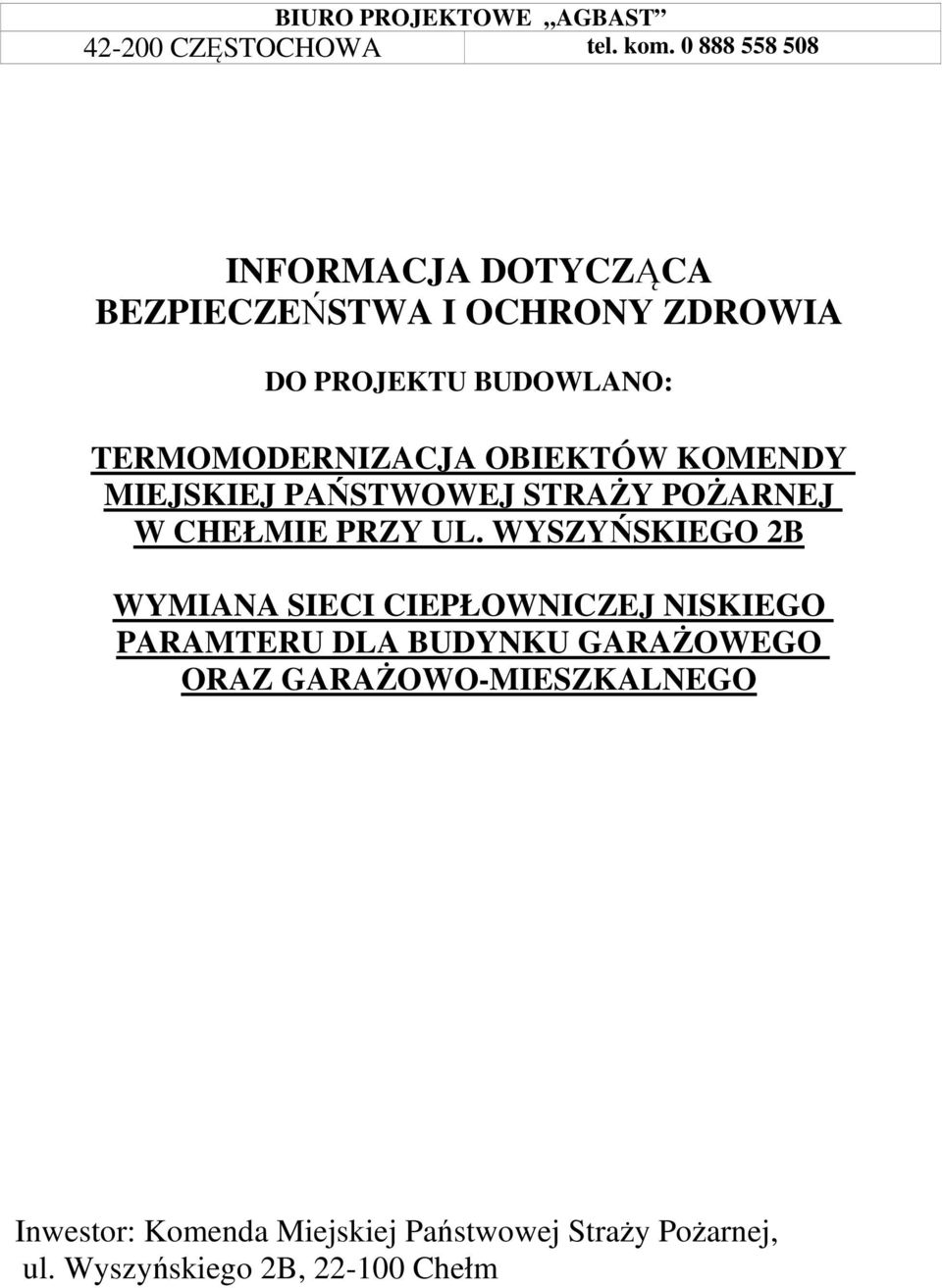

3 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DO PROJEKTU BUDOWLANO: TERMOMODERNIZACJA OBIEKTÓW KOMENDY MIEJSKIEJ PAŃSTWOWEJ STRAŻY POŻARNEJ W CHEŁMIE PRZY UL. WYSZYŃSKIEGO 2B WYMIANA SIECI CIEPŁOWNICZEJ NISKIEGO PARAMTERU DLA BUDYNKU GARAŻOWEGO ORAZ GARAŻOWO-MIESZKALNEGO Inwestor: Komenda Miejskiej Państwowej Straży Pożarnej, ul. Wyszyńskiego 2B, Chełm

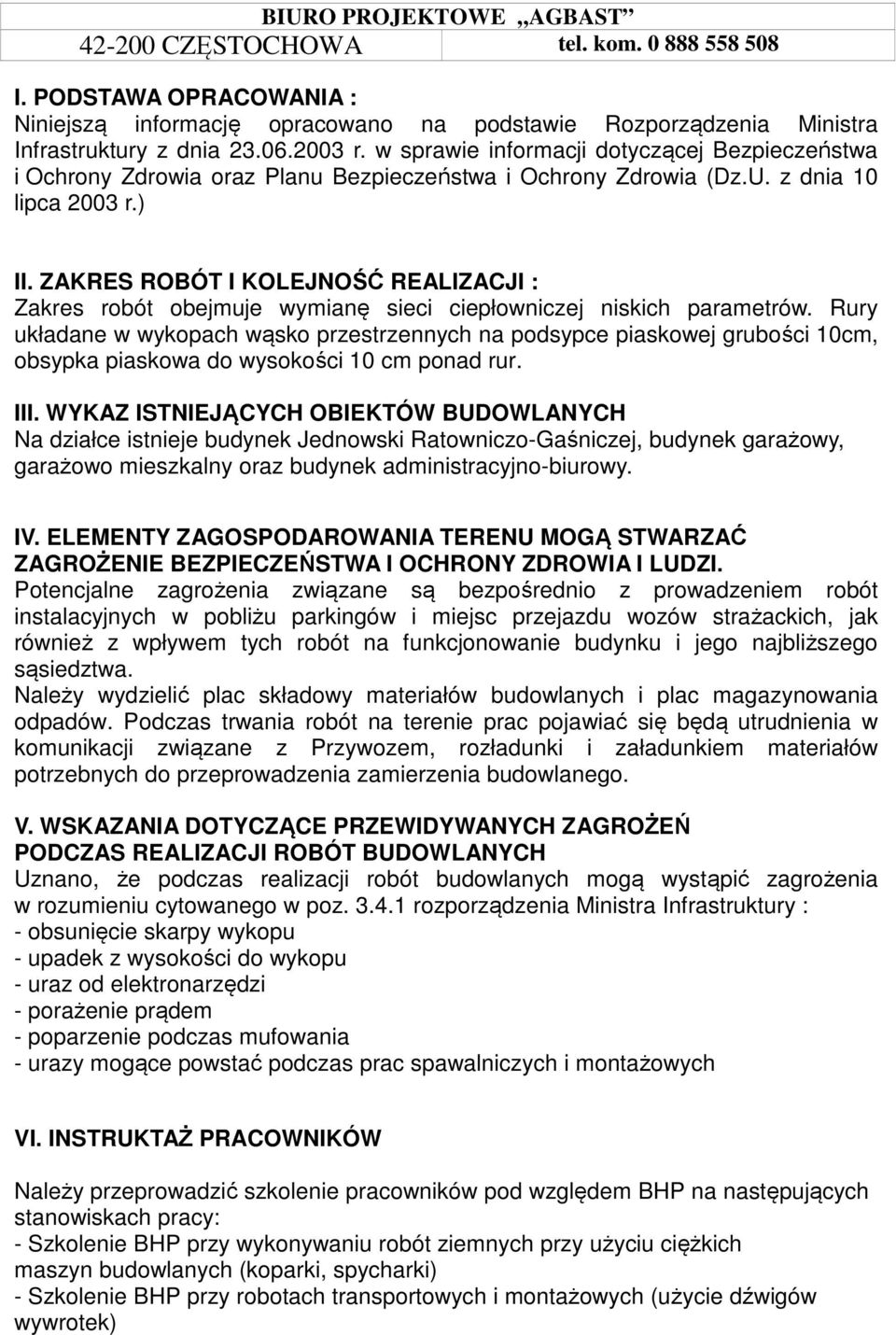

4 I. PODSTAWA OPRACOWANIA : Niniejszą informację opracowano na podstawie Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej Bezpieczeństwa i Ochrony Zdrowia oraz Planu Bezpieczeństwa i Ochrony Zdrowia (Dz.U. z dnia 10 lipca 2003 r.) II. ZAKRES ROBÓT I KOLEJNOŚĆ REALIZACJI : Zakres robót obejmuje wymianę sieci ciepłowniczej niskich parametrów. Rury układane w wykopach wąsko przestrzennych na podsypce piaskowej grubości 10cm, obsypka piaskowa do wysokości 10 cm ponad rur. III. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Na działce istnieje budynek Jednowski Ratowniczo-Gaśniczej, budynek garażowy, garażowo mieszkalny oraz budynek administracyjno-biurowy. IV. ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA I LUDZI. Potencjalne zagrożenia związane są bezpośrednio z prowadzeniem robót instalacyjnych w pobliżu parkingów i miejsc przejazdu wozów strażackich, jak również z wpływem tych robót na funkcjonowanie budynku i jego najbliższego sąsiedztwa. Należy wydzielić plac składowy materiałów budowlanych i plac magazynowania odpadów. Podczas trwania robót na terenie prac pojawiać się będą utrudnienia w komunikacji związane z Przywozem, rozładunki i załadunkiem materiałów potrzebnych do przeprowadzenia zamierzenia budowlanego. V. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Uznano, że podczas realizacji robót budowlanych mogą wystąpić zagrożenia w rozumieniu cytowanego w poz rozporządzenia Ministra Infrastruktury : - obsunięcie skarpy wykopu - upadek z wysokości do wykopu - uraz od elektronarzędzi - porażenie prądem - poparzenie podczas mufowania - urazy mogące powstać podczas prac spawalniczych i montażowych VI. INSTRUKTAŻ PRACOWNIKÓW Należy przeprowadzić szkolenie pracowników pod względem BHP na następujących stanowiskach pracy: - Szkolenie BHP przy wykonywaniu robót ziemnych przy użyciu ciężkich maszyn budowlanych (koparki, spycharki) - Szkolenie BHP przy robotach transportowych i montażowych (użycie dźwigów wywrotek)

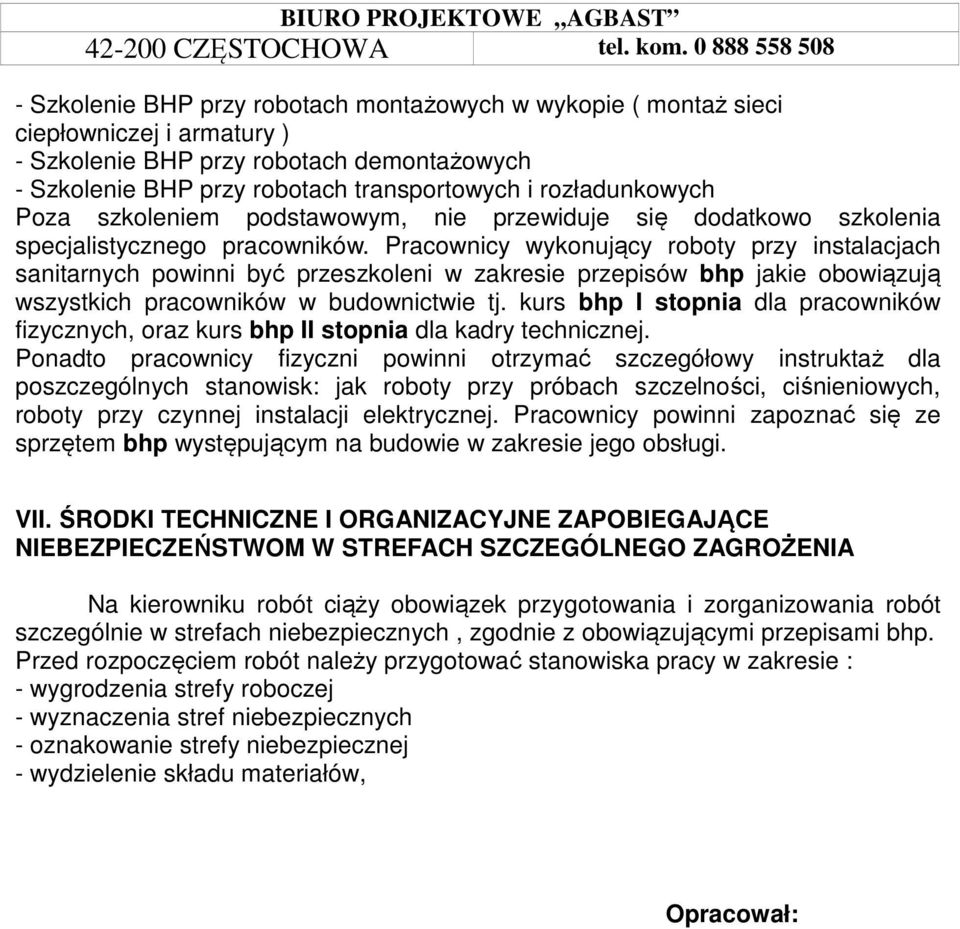

5 - Szkolenie BHP przy robotach montażowych w wykopie ( montaż sieci ciepłowniczej i armatury ) - Szkolenie BHP przy robotach demontażowych - Szkolenie BHP przy robotach transportowych i rozładunkowych Poza szkoleniem podstawowym, nie przewiduje się dodatkowo szkolenia specjalistycznego pracowników. Pracownicy wykonujący roboty przy instalacjach sanitarnych powinni być przeszkoleni w zakresie przepisów bhp jakie obowiązują wszystkich pracowników w budownictwie tj. kurs bhp I stopnia dla pracowników fizycznych, oraz kurs bhp II stopnia dla kadry technicznej. Ponadto pracownicy fizyczni powinni otrzymać szczegółowy instruktaż dla poszczególnych stanowisk: jak roboty przy próbach szczelności, ciśnieniowych, roboty przy czynnej instalacji elektrycznej. Pracownicy powinni zapoznać się ze sprzętem bhp występującym na budowie w zakresie jego obsługi. VII. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM W STREFACH SZCZEGÓLNEGO ZAGROŻENIA Na kierowniku robót ciąży obowiązek przygotowania i zorganizowania robót szczególnie w strefach niebezpiecznych, zgodnie z obowiązującymi przepisami bhp. Przed rozpoczęciem robót należy przygotować stanowiska pracy w zakresie : - wygrodzenia strefy roboczej - wyznaczenia stref niebezpiecznych - oznakowanie strefy niebezpiecznej - wydzielenie składu materiałów, Opracował:

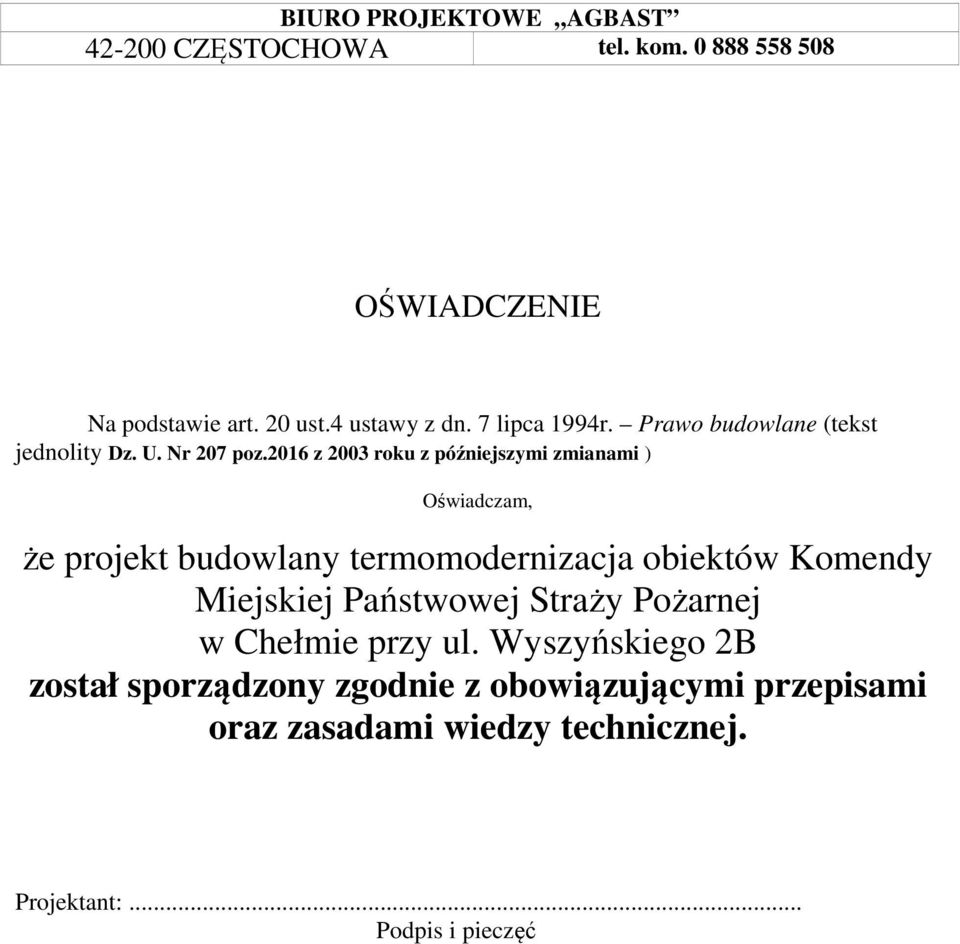

6 OŚWIADCZENIE Na podstawie art. 20 ust.4 ustawy z dn. 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz. U. Nr 207 poz.2016 z 2003 roku z późniejszymi zmianami ) Oświadczam, że projekt budowlany termomodernizacja obiektów Komendy Miejskiej Państwowej Straży Pożarnej w Chełmie przy ul. Wyszyńskiego 2B został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:... Podpis i pieczęć

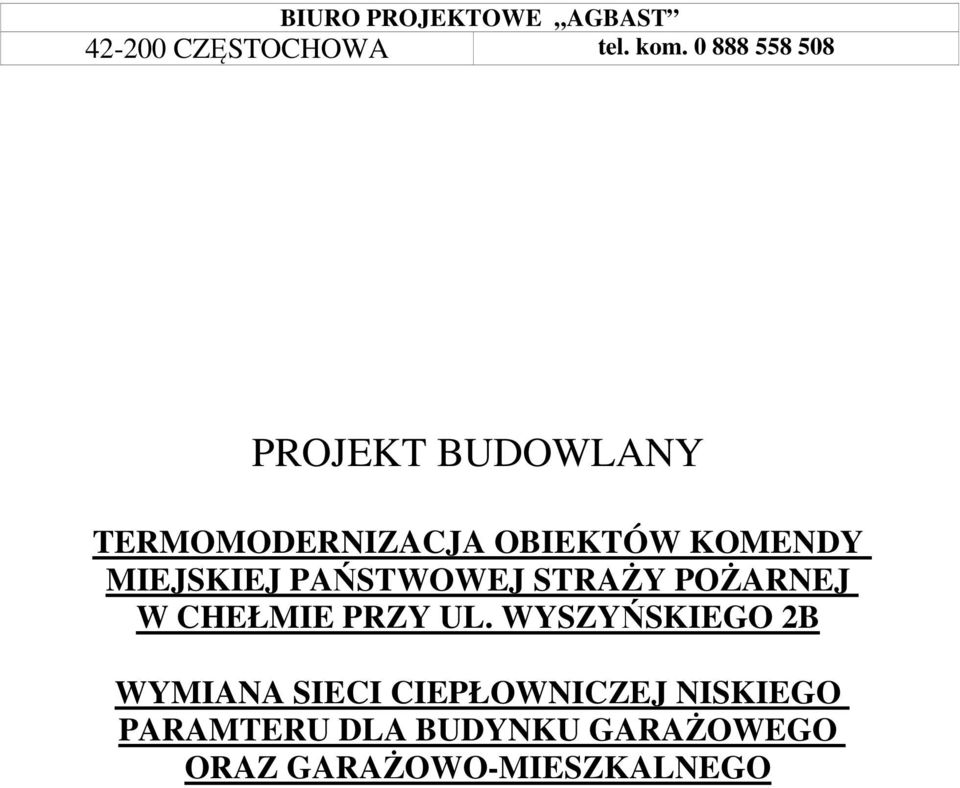

7 PROJEKT BUDOWLANY TERMOMODERNIZACJA OBIEKTÓW KOMENDY MIEJSKIEJ PAŃSTWOWEJ STRAŻY POŻARNEJ W CHEŁMIE PRZY UL. WYSZYŃSKIEGO 2B WYMIANA SIECI CIEPŁOWNICZEJ NISKIEGO PARAMTERU DLA BUDYNKU GARAŻOWEGO ORAZ GARAŻOWO-MIESZKALNEGO

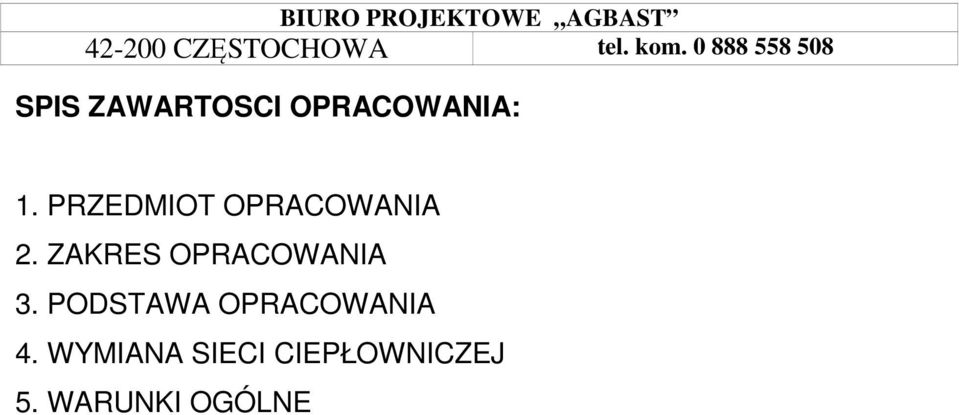

8 SPIS ZAWARTOSCI OPRACOWANIA: 1. PRZEDMIOT OPRACOWANIA 2. ZAKRES OPRACOWANIA 3. PODSTAWA OPRACOWANIA 4. WYMIANA SIECI CIEPŁOWNICZEJ 5. WARUNKI OGÓLNE

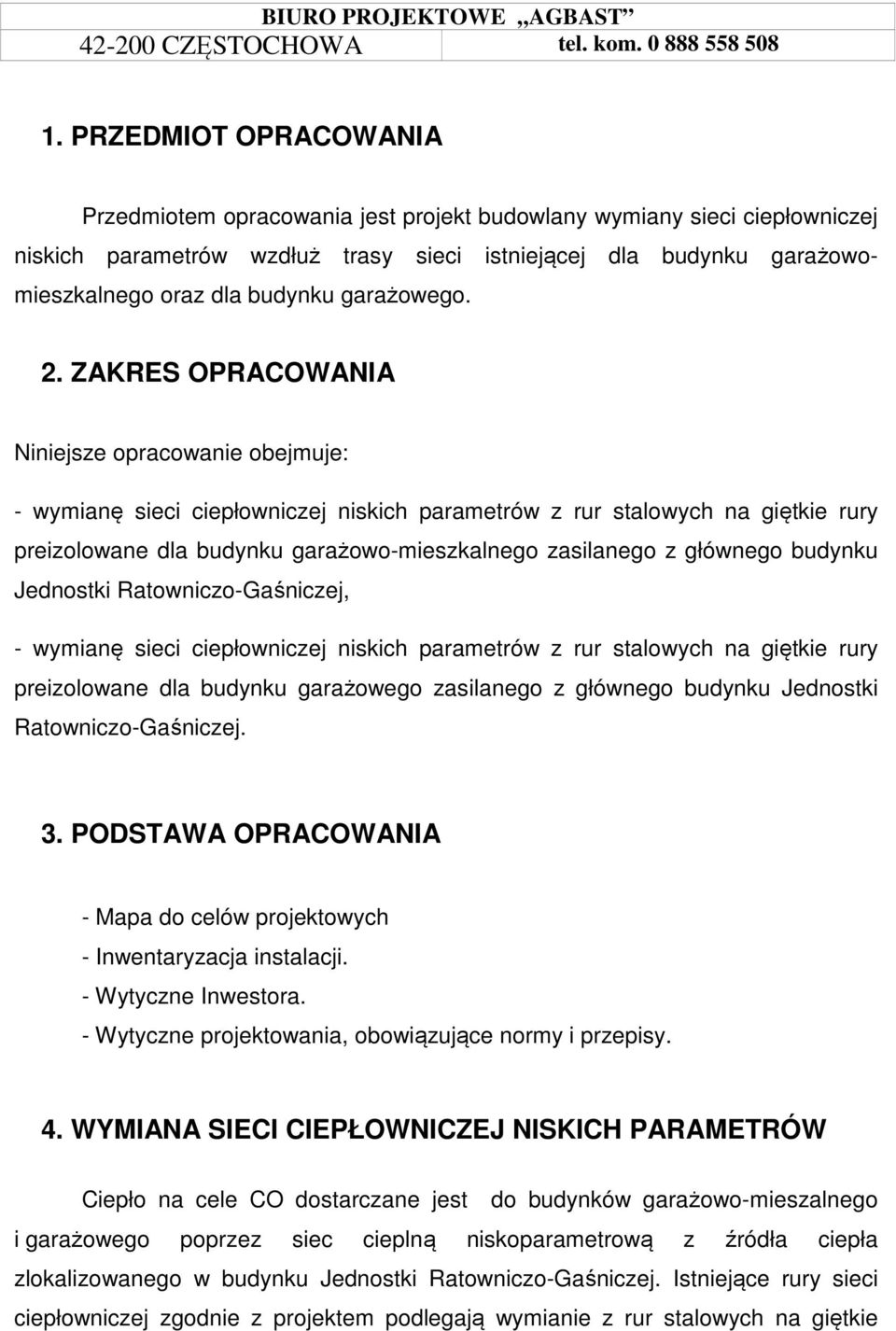

9 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany wymiany sieci ciepłowniczej niskich parametrów wzdłuż trasy sieci istniejącej dla budynku garażowomieszkalnego oraz dla budynku garażowego. 2. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje: - wymianę sieci ciepłowniczej niskich parametrów z rur stalowych na giętkie rury preizolowane dla budynku garażowo-mieszkalnego zasilanego z głównego budynku Jednostki Ratowniczo-Gaśniczej, - wymianę sieci ciepłowniczej niskich parametrów z rur stalowych na giętkie rury preizolowane dla budynku garażowego zasilanego z głównego budynku Jednostki Ratowniczo-Gaśniczej. 3. PODSTAWA OPRACOWANIA - Mapa do celów projektowych - Inwentaryzacja instalacji. - Wytyczne Inwestora. - Wytyczne projektowania, obowiązujące normy i przepisy. 4. WYMIANA SIECI CIEPŁOWNICZEJ NISKICH PARAMETRÓW Ciepło na cele CO dostarczane jest do budynków garażowo-mieszalnego i garażowego poprzez siec cieplną niskoparametrową z źródła ciepła zlokalizowanego w budynku Jednostki Ratowniczo-Gaśniczej. Istniejące rury sieci ciepłowniczej zgodnie z projektem podlegają wymianie z rur stalowych na giętkie

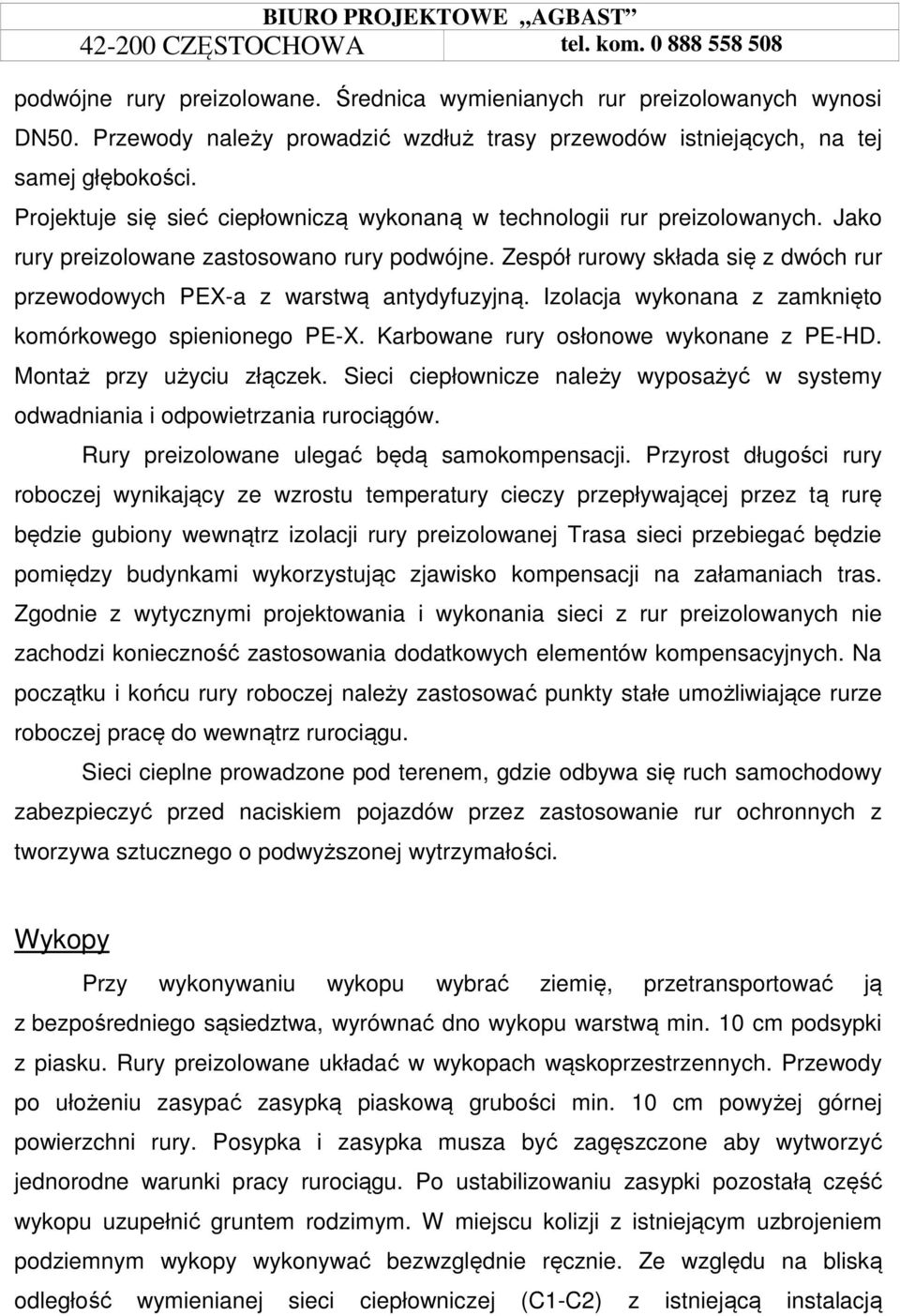

10 podwójne rury preizolowane. Średnica wymienianych rur preizolowanych wynosi DN50. Przewody należy prowadzić wzdłuż trasy przewodów istniejących, na tej samej głębokości. Projektuje się sieć ciepłowniczą wykonaną w technologii rur preizolowanych. Jako rury preizolowane zastosowano rury podwójne. Zespół rurowy składa się z dwóch rur przewodowych PEX-a z warstwą antydyfuzyjną. Izolacja wykonana z zamknięto komórkowego spienionego PE-X. Karbowane rury osłonowe wykonane z PE-HD. Montaż przy użyciu złączek. Sieci ciepłownicze należy wyposażyć w systemy odwadniania i odpowietrzania rurociągów. Rury preizolowane ulegać będą samokompensacji. Przyrost długości rury roboczej wynikający ze wzrostu temperatury cieczy przepływającej przez tą rurę będzie gubiony wewnątrz izolacji rury preizolowanej Trasa sieci przebiegać będzie pomiędzy budynkami wykorzystując zjawisko kompensacji na załamaniach tras. Zgodnie z wytycznymi projektowania i wykonania sieci z rur preizolowanych nie zachodzi konieczność zastosowania dodatkowych elementów kompensacyjnych. Na początku i końcu rury roboczej należy zastosować punkty stałe umożliwiające rurze roboczej pracę do wewnątrz rurociągu. Sieci cieplne prowadzone pod terenem, gdzie odbywa się ruch samochodowy zabezpieczyć przed naciskiem pojazdów przez zastosowanie rur ochronnych z tworzywa sztucznego o podwyższonej wytrzymałości. Wykopy Przy wykonywaniu wykopu wybrać ziemię, przetransportować ją z bezpośredniego sąsiedztwa, wyrównać dno wykopu warstwą min. 10 cm podsypki z piasku. Rury preizolowane układać w wykopach wąskoprzestrzennych. Przewody po ułożeniu zasypać zasypką piaskową grubości min. 10 cm powyżej górnej powierzchni rury. Posypka i zasypka musza być zagęszczone aby wytworzyć jednorodne warunki pracy rurociągu. Po ustabilizowaniu zasypki pozostałą część wykopu uzupełnić gruntem rodzimym. W miejscu kolizji z istniejącym uzbrojeniem podziemnym wykopy wykonywać bezwzględnie ręcznie. Ze względu na bliską odległość wymienianej sieci ciepłowniczej (C1-C2) z istniejącą instalacją

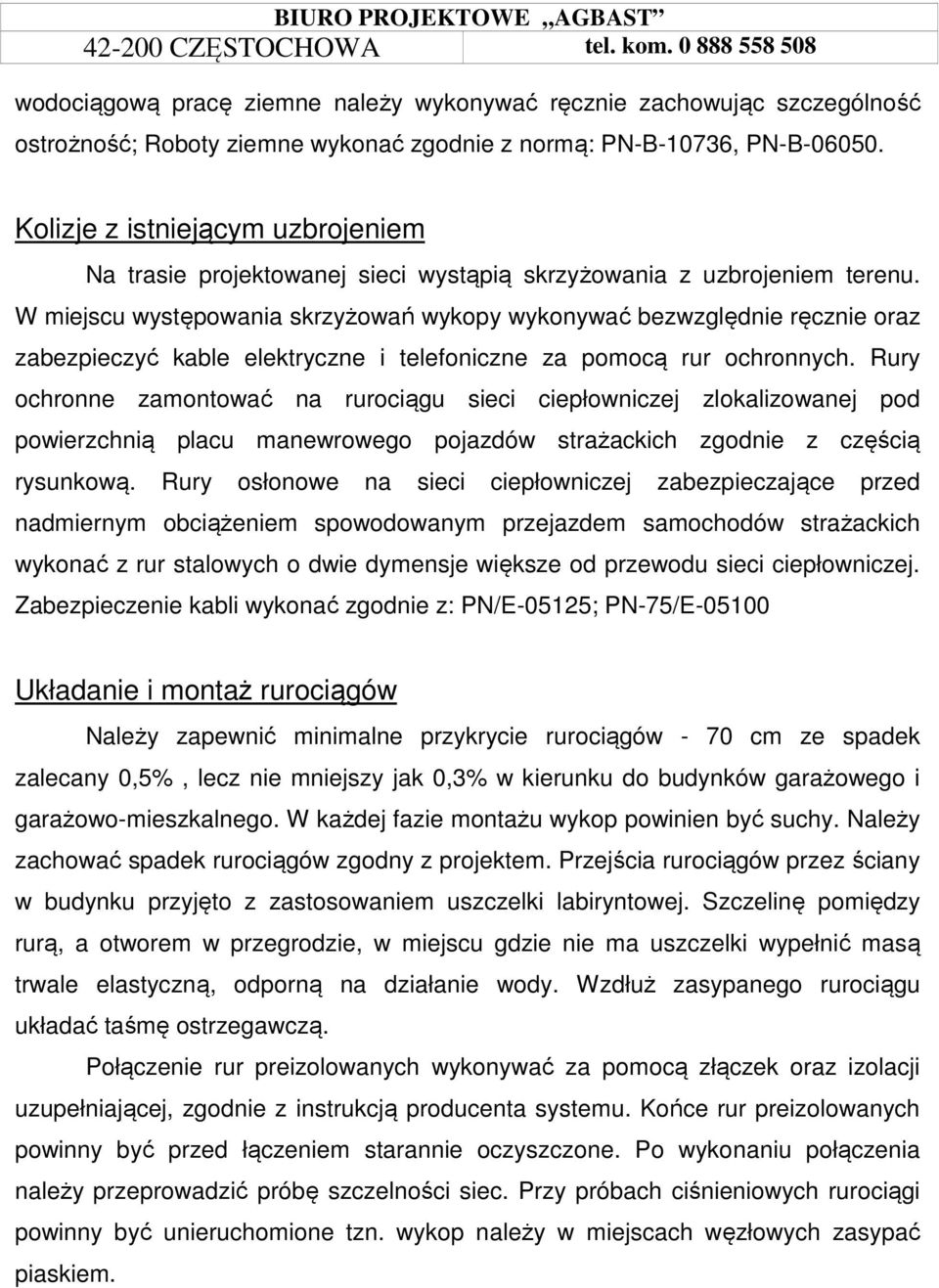

11 wodociągową pracę ziemne należy wykonywać ręcznie zachowując szczególność ostrożność; Roboty ziemne wykonać zgodnie z normą: PN-B-10736, PN-B Kolizje z istniejącym uzbrojeniem Na trasie projektowanej sieci wystąpią skrzyżowania z uzbrojeniem terenu. W miejscu występowania skrzyżowań wykopy wykonywać bezwzględnie ręcznie oraz zabezpieczyć kable elektryczne i telefoniczne za pomocą rur ochronnych. Rury ochronne zamontować na rurociągu sieci ciepłowniczej zlokalizowanej pod powierzchnią placu manewrowego pojazdów strażackich zgodnie z częścią rysunkową. Rury osłonowe na sieci ciepłowniczej zabezpieczające przed nadmiernym obciążeniem spowodowanym przejazdem samochodów strażackich wykonać z rur stalowych o dwie dymensje większe od przewodu sieci ciepłowniczej. Zabezpieczenie kabli wykonać zgodnie z: PN/E-05125; PN-75/E Układanie i montaż rurociągów Należy zapewnić minimalne przykrycie rurociągów - 70 cm ze spadek zalecany 0,5%, lecz nie mniejszy jak 0,3% w kierunku do budynków garażowego i garażowo-mieszkalnego. W każdej fazie montażu wykop powinien być suchy. Należy zachować spadek rurociągów zgodny z projektem. Przejścia rurociągów przez ściany w budynku przyjęto z zastosowaniem uszczelki labiryntowej. Szczelinę pomiędzy rurą, a otworem w przegrodzie, w miejscu gdzie nie ma uszczelki wypełnić masą trwale elastyczną, odporną na działanie wody. Wzdłuż zasypanego rurociągu układać taśmę ostrzegawczą. Połączenie rur preizolowanych wykonywać za pomocą złączek oraz izolacji uzupełniającej, zgodnie z instrukcją producenta systemu. Końce rur preizolowanych powinny być przed łączeniem starannie oczyszczone. Po wykonaniu połączenia należy przeprowadzić próbę szczelności siec. Przy próbach ciśnieniowych rurociągi powinny być unieruchomione tzn. wykop należy w miejscach węzłowych zasypać piaskiem.

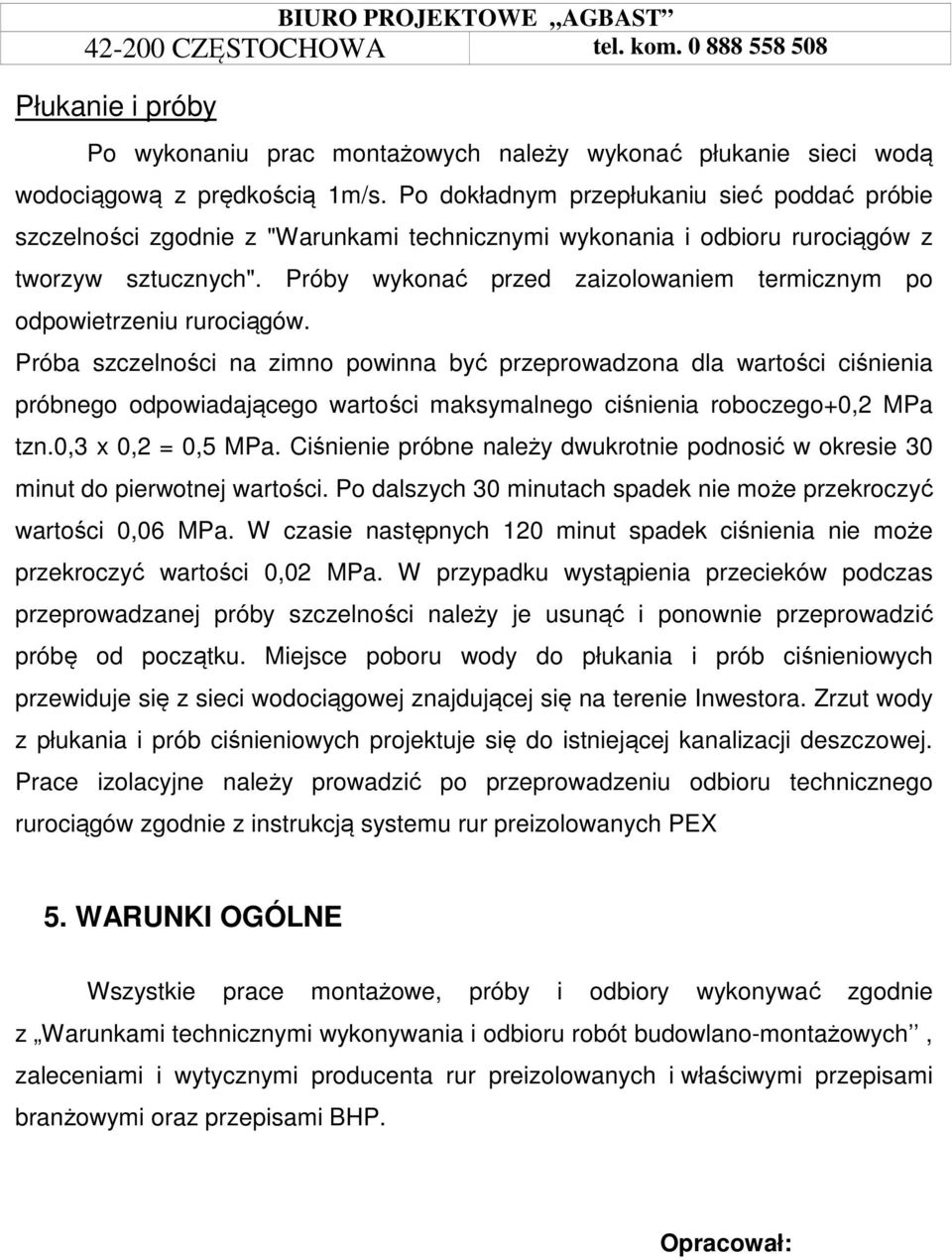

12 Płukanie i próby Po wykonaniu prac montażowych należy wykonać płukanie sieci wodą wodociągową z prędkością 1m/s. Po dokładnym przepłukaniu sieć poddać próbie szczelności zgodnie z "Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych". Próby wykonać przed zaizolowaniem termicznym po odpowietrzeniu rurociągów. Próba szczelności na zimno powinna być przeprowadzona dla wartości ciśnienia próbnego odpowiadającego wartości maksymalnego ciśnienia roboczego+0,2 MPa tzn.0,3 x 0,2 = 0,5 MPa. Ciśnienie próbne należy dwukrotnie podnosić w okresie 30 minut do pierwotnej wartości. Po dalszych 30 minutach spadek nie może przekroczyć wartości 0,06 MPa. W czasie następnych 120 minut spadek ciśnienia nie może przekroczyć wartości 0,02 MPa. W przypadku wystąpienia przecieków podczas przeprowadzanej próby szczelności należy je usunąć i ponownie przeprowadzić próbę od początku. Miejsce poboru wody do płukania i prób ciśnieniowych przewiduje się z sieci wodociągowej znajdującej się na terenie Inwestora. Zrzut wody z płukania i prób ciśnieniowych projektuje się do istniejącej kanalizacji deszczowej. Prace izolacyjne należy prowadzić po przeprowadzeniu odbioru technicznego rurociągów zgodnie z instrukcją systemu rur preizolowanych PEX 5. WARUNKI OGÓLNE Wszystkie prace montażowe, próby i odbiory wykonywać zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano-montażowych, zaleceniami i wytycznymi producenta rur preizolowanych i właściwymi przepisami branżowymi oraz przepisami BHP. Opracował:
