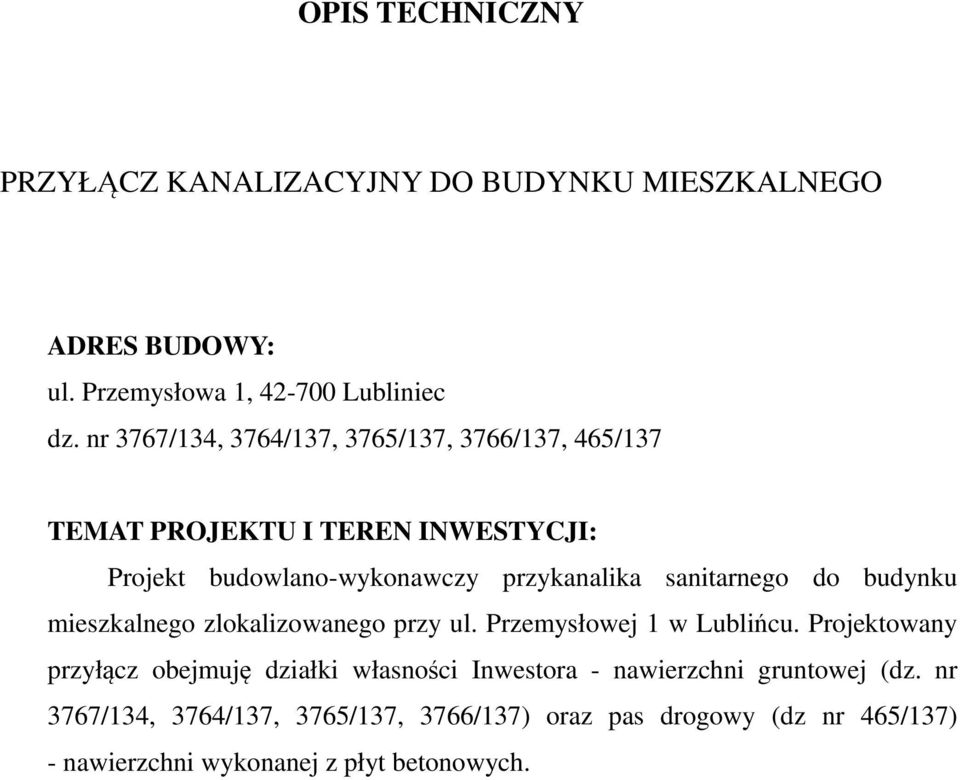

1 OPIS TECHNICZNY PRZYŁĄCZ KANALIZACYJNY DO BUDYNKU MIESZKALNEGO ADRES BUDOWY: ul. Przemysłowa 1, Lubliniec dz. nr 3767/134, 3764/137, 3765/137, 3766/137, 465/137 TEMAT PROJEKTU I TEREN INWESTYCJI: Projekt budowlano-wykonawczy przykanalika sanitarnego do budynku mieszkalnego zlokalizowanego przy ul. Przemysłowej 1 w Lublińcu. Projektowany przyłącz obejmuję działki własności Inwestora - nawierzchni gruntowej (dz. nr 3767/134, 3764/137, 3765/137, 3766/137) oraz pas drogowy (dz nr 465/137) - nawierzchni wykonanej z płyt betonowych.

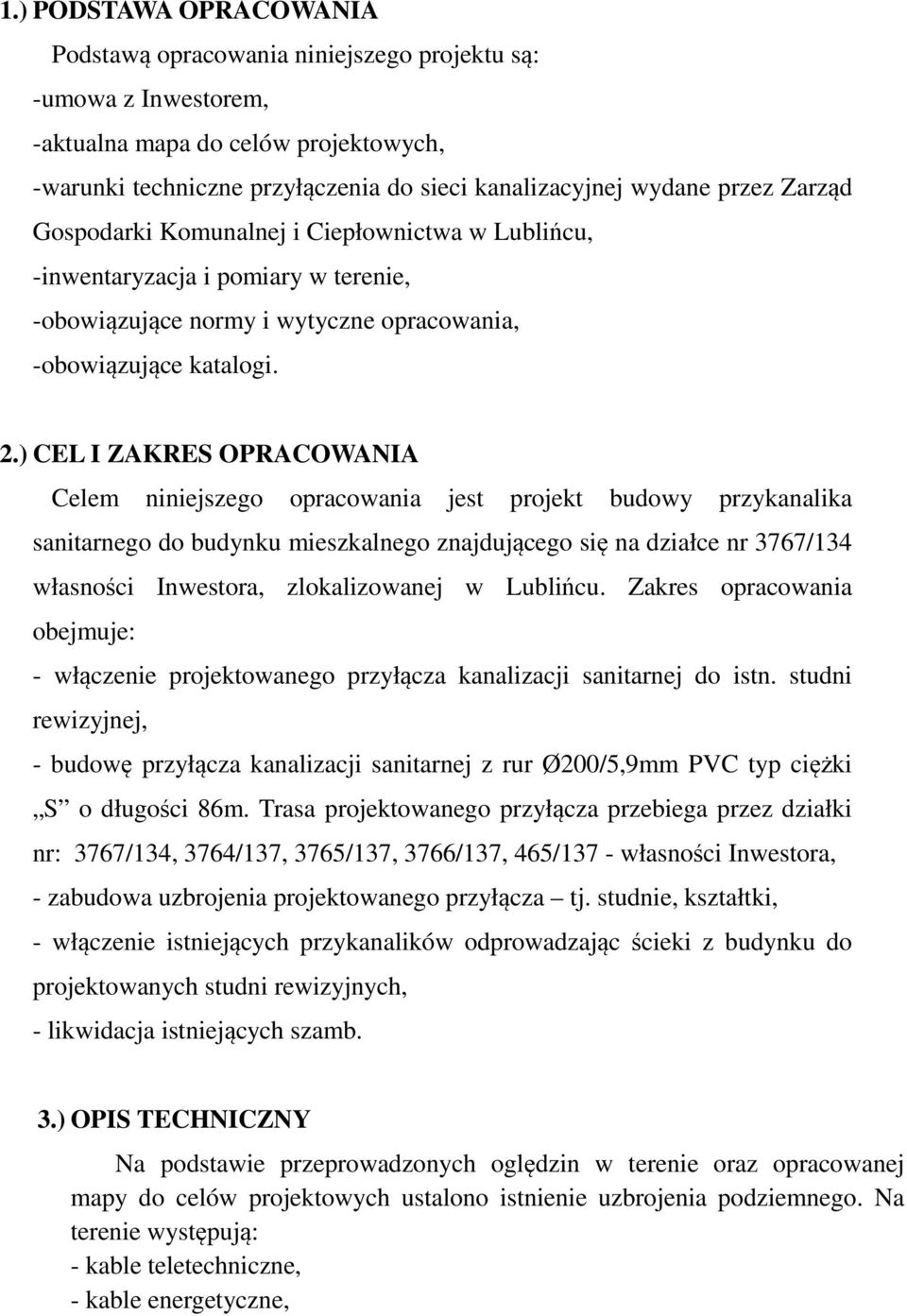

2 1.) PODSTAWA OPRACOWANIA Podstawą opracowania niniejszego projektu są: -umowa z Inwestorem, -aktualna mapa do celów projektowych, -warunki techniczne przyłączenia do sieci kanalizacyjnej wydane przez Zarząd Gospodarki Komunalnej i Ciepłownictwa w Lublińcu, -inwentaryzacja i pomiary w terenie, -obowiązujące normy i wytyczne opracowania, -obowiązujące katalogi. 2.) CEL I ZAKRES OPRACOWANIA Celem niniejszego opracowania jest projekt budowy przykanalika sanitarnego do budynku mieszkalnego znajdującego się na działce nr 3767/134 własności Inwestora, zlokalizowanej w Lublińcu. Zakres opracowania obejmuje: - włączenie projektowanego przyłącza kanalizacji sanitarnej do istn. studni rewizyjnej, - budowę przyłącza kanalizacji sanitarnej z rur Ø200/5,9mm PVC typ ciężki S o długości 86m. Trasa projektowanego przyłącza przebiega przez działki nr: 3767/134, 3764/137, 3765/137, 3766/137, 465/137 - własności Inwestora, - zabudowa uzbrojenia projektowanego przyłącza tj. studnie, kształtki, - włączenie istniejących przykanalików odprowadzając ścieki z budynku do projektowanych studni rewizyjnych, - likwidacja istniejących szamb. 3.) OPIS TECHNICZNY Na podstawie przeprowadzonych oględzin w terenie oraz opracowanej mapy do celów projektowych ustalono istnienie uzbrojenia podziemnego. Na terenie występują: - kable teletechniczne, - kable energetyczne,

3 - wodociągi miejskie, - sieci kanalizacji sanitarnej, - sieci gazowe. Projektowany przyłącz będzie krzyżował się z siecią wodociągową, kablem teletechnicznym, kablem energetycznym. Wszelkie kolizje z istniejącą infrastrukturą wykonywać zgodnie z załączonymi do projektu uzgodnieniami branżowymi. Możliwe jest występowanie na danym terenie uzbrojenia i urządzeń podziemnych, które nie widnieją na uzyskanej mapie do celów projektowych i których nie wykryto podczas wizji lokalnej. Jeżeli podczas prowadzenia robót zostanie wykryte niezaznaczone na mapie urządzenie lub uzbrojenie to należy bezzwłocznie wstrzymać prace i wezwać osobę uprawnioną do pełnienia nadzoru nad pracami instalacyjnymi. Ścieki z budynku były do tej pory odprowadzane do szamb, które projektuje się do demontażu. Istniejące przykanaliki odprowadzające ścieki sanitarne z budynku należy włączyć do projektowanych studni rewizyjnych St2 i St3. Zadaniem projektowanego przykanalika sanitarnego jest odprowadzenie z budynku ścieków bytowych i dalej poprzez istniejącą sieć kanalizacyjną do oczyszczalni ścieków. Projektowany przykanalik sanitarny wykonać z rur Ø200/5,9mm PVC typ ciężki S łączonych za pomocą uszczelek gumowych. Długość projektowanego przyłącza wynosi 86m. Połączenie z siecią wykonać poprzez wprowadzenie przyłącza do istn. studni rewizyjnej pkt WŁ na mapie zagospodarowania terenu. Przykanalik sanitarny układać zgodnie z przebiegiem pokazanym na mapie. Wykonany przyłącz poddać próbie szczelności zgodnie z wytycznymi producenta rur i z normą PN-EN Przewody układać na zagęszczonej podsypce piaskowej o grubości co najmniej 15cm po zagęszczeniu i warstwie 20cm zagęszczonego piasku ponad przewodem. Uzbrojenie projektowanego przyłącza kanalizacji sanitarnej: - studnie rewizyjne przeglądowe typu Wavin (lub równoważne) Ø315mm zwieńczone włazem żeliwnym B125 (12,5t) zabudowane wraz z kinetą, rurą karbowaną trzonową, rurą teleskopową, stożkami odciążającymi z tworzywa. Zabudowane studnie rewizyjne muszą spełniać wymogi normy PN-EN : studnia rewizyjna Ø1200mm z kręgów betonowych zwieńczona włazem żeliwnym Ø600mm B125 (12,5t), zabudowana wraz z płytą nadstudzienną, stopniami złazowymi, kręgami żelbetowymi. Na budowie wykonać komorę, kinetę oraz płytę fundamentową. Fundament ma być posadowiony na chudym

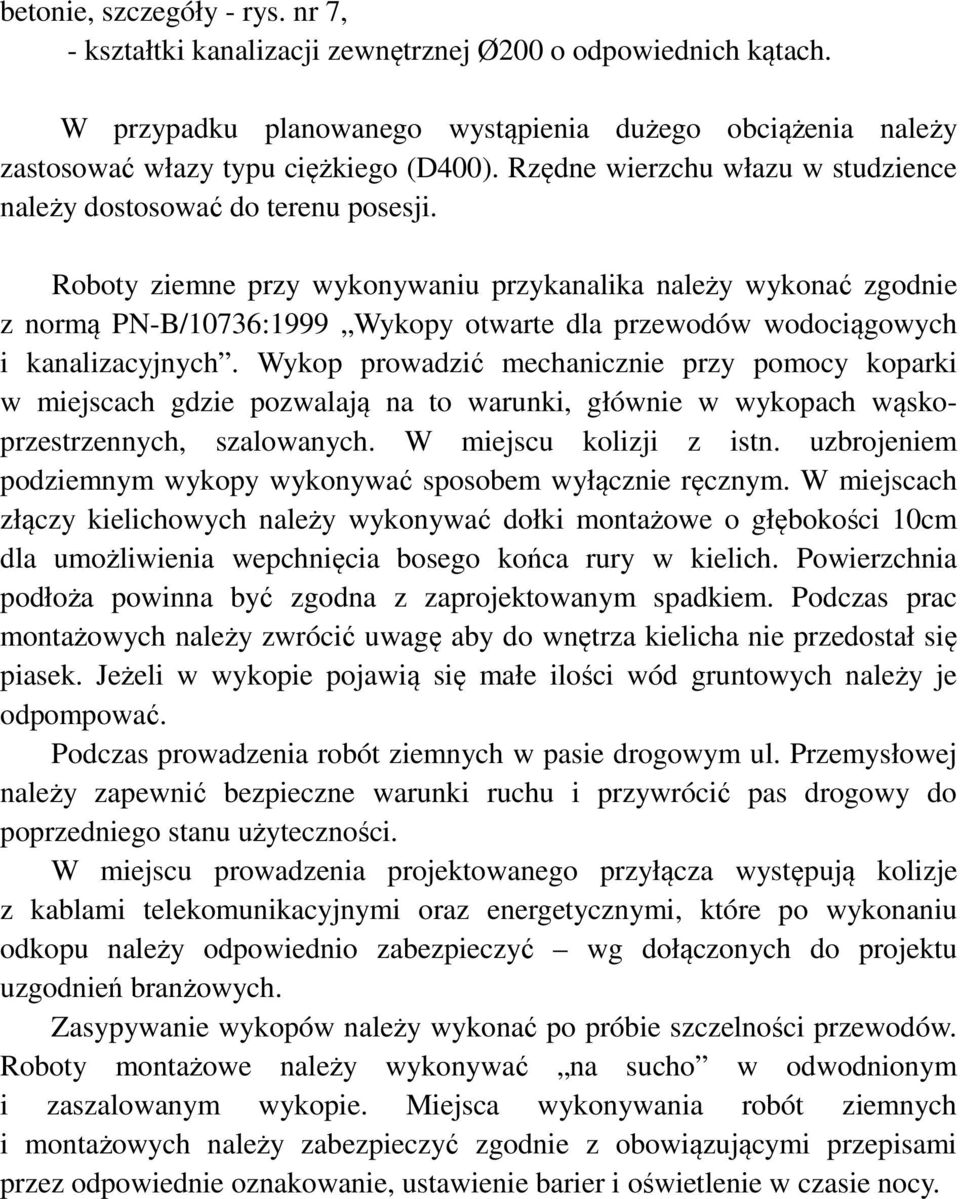

4 betonie, szczegóły - rys. nr 7, - kształtki kanalizacji zewnętrznej Ø200 o odpowiednich kątach. W przypadku planowanego wystąpienia dużego obciążenia należy zastosować włazy typu ciężkiego (D400). Rzędne wierzchu włazu w studzience należy dostosować do terenu posesji. Roboty ziemne przy wykonywaniu przykanalika należy wykonać zgodnie z normą PN-B/10736:1999 Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Wykop prowadzić mechanicznie przy pomocy koparki w miejscach gdzie pozwalają na to warunki, głównie w wykopach wąskoprzestrzennych, szalowanych. W miejscu kolizji z istn. uzbrojeniem podziemnym wykopy wykonywać sposobem wyłącznie ręcznym. W miejscach złączy kielichowych należy wykonywać dołki montażowe o głębokości 10cm dla umożliwienia wepchnięcia bosego końca rury w kielich. Powierzchnia podłoża powinna być zgodna z zaprojektowanym spadkiem. Podczas prac montażowych należy zwrócić uwagę aby do wnętrza kielicha nie przedostał się piasek. Jeżeli w wykopie pojawią się małe ilości wód gruntowych należy je odpompować. Podczas prowadzenia robót ziemnych w pasie drogowym ul. Przemysłowej należy zapewnić bezpieczne warunki ruchu i przywrócić pas drogowy do poprzedniego stanu użyteczności. W miejscu prowadzenia projektowanego przyłącza występują kolizje z kablami telekomunikacyjnymi oraz energetycznymi, które po wykonaniu odkopu należy odpowiednio zabezpieczyć wg dołączonych do projektu uzgodnień branżowych. Zasypywanie wykopów należy wykonać po próbie szczelności przewodów. Roboty montażowe należy wykonywać na sucho w odwodnionym i zaszalowanym wykopie. Miejsca wykonywania robót ziemnych i montażowych należy zabezpieczyć zgodnie z obowiązującymi przepisami przez odpowiednie oznakowanie, ustawienie barier i oświetlenie w czasie nocy.

5 Uwagi końcowe: - przed przystąpieniem do wszelkich prac należy zlecić nadzory branżowe, - prace budowlano-montażowe winna wykonać osoba lub instytucja posiadająca odpowiednie kwalifikacje i uprawnienia, - przed przystąpieniem do robót dokonać tyczenia geodezyjnego zaprojektowanego przyłącza - wszelkie roboty wykonać zgodnie z normami i przepisami BHP, za przestrzeganie przepisów BHP odpowiedzialny jest kierownik budowy, - przy układaniu, łączeniu rur, montowaniu wszelkich urządzeń zawartych w projekcie należy korzystać z instrukcji producentów danych urządzeń, materiałów, rur, - prace wykopowe prowadzić tak, by zminimalizować straty, - po zakończeniu robót przywrócić pierwotny stan terenu, - po wykonaniu projektowanego przyłącza zlecić uprawnionej jednostce wykonawstwa geodezyjnego dokonanie pomiarów powykonawczych ułożonego przyłącza i zlecić uzupełnienie mapy zasadniczej w Ośrodku Dokumentacji Geodezyjnej. Po jednym z egzemplarzy dostarczyć do ZGKLiC w Lublińcu oraz do Inwestora, - wykonane roboty podlegają odbiorowi przed zasypaniem przez ZGKLiC w Lublińcu.
