6.0. Mirosław Bożek PROJEKT WYKONAWCZY BRANŻA AUTOMATYKA. System monitoringu przepompowni ścieków i punktów zlewnych ścieków dowożonych

Transkrypt

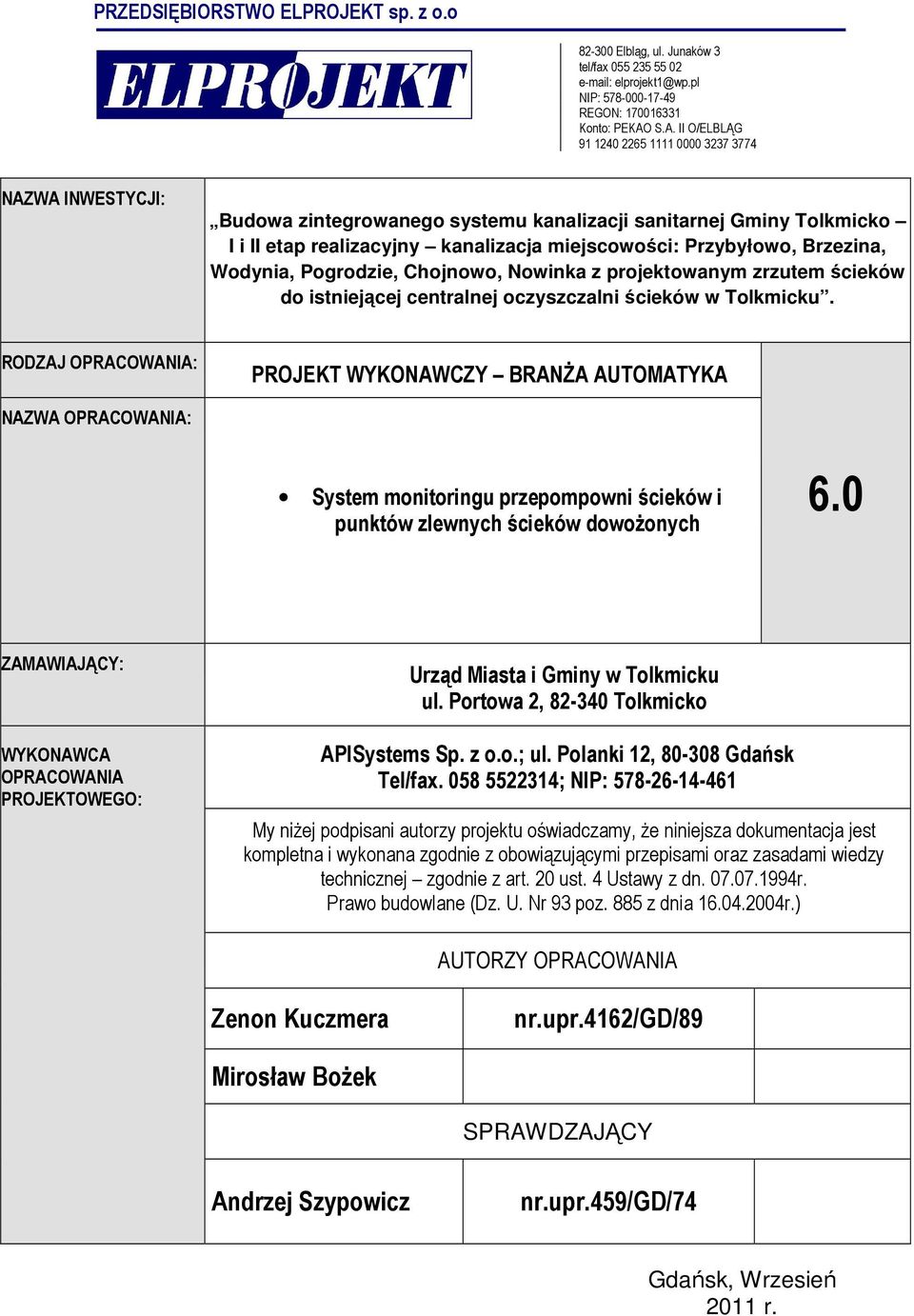

1 PRZEDSIĘBIORSTWO ELPROJEKT sp. z o.o Elbląg, ul. Junaków 3 tel/fax elprojekt@wp.pl NIP: REGON: Konto: PEKAO S.A. II O/ELBLĄG NAZWA INWESTYCJI: Budowa zintegrowanego systemu kanalizacji sanitarnej Gminy Tolkmicko I i II etap realizacyjny kanalizacja miejscowości: Przybyłowo, Brzezina, Wodynia, Pogrodzie, Chojnowo, Nowinka z projektowanym zrzutem ścieków do istniejącej centralnej oczyszczalni ścieków w Tolkmicku. RODZAJ OPRACOWANIA: PROJEKT WYKONAWCZY BRANŻA AUTOMATYKA NAZWA OPRACOWANIA: System monitoringu przepompowni ścieków i punktów zlewnych ścieków dowożonych 6.0 ZAMAWIAJĄCY: WYKONAWCA OPRACOWANIA PROJEKTOWEGO: Urząd Miasta i Gminy w Tolkmicku ul. Portowa 2, Tolkmicko APISystems Sp. z o.o.; ul. Polanki 2, Gdańsk Tel/fax ; NIP: My niżej podpisani autorzy projektu oświadczamy, że niniejsza dokumentacja jest kompletna i wykonana zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej zgodnie z art. 20 ust. 4 Ustawy z dn r. Prawo budowlane (Dz. U. Nr 93 poz. 88 z dnia r.) AUTORZY OPRACOWANIA Zenon Kuczmera nr.upr.462/gd/89 Mirosław Bożek SPRAWDZAJĄCY Andrzej Szypowicz nr.upr.49/gd/74 Gdańsk, Wrzesień 20 r.

2 . Część opisowa.. Część ogólna... Przedmiot opracowania Przedmiotem opracowania jest budowa przepompowni oraz tłoczni ścieków sanitarnych na terenie M. i G. Tolkmicko..2. Zakres rzeczowy Opracowanie obejmuje: - Wykonanie tras kablowych, - Montaż oraz podłączenie nowo projektowanej rozdzielnicy zasilająco sterowniczej, - Montaż i podłączenie osprzętu elektrycznego, - Uruchomienie obiektu...3. Podstawy opracowania uzgodnienia dokonywane na roboczo z Inwestorem, wizja lokalna na obiekcie, katalogi urządzeń przewidzianych do montażu, warunki techniczne wykonania i odbioru robót budowlanych, obowiązujące normy i przepisy. Skład zespołu projektowego: Mirosław Bożek Zenon Kuczmera Inż. Andrzej Szypowicz 462/Gd/89 49/Gd/ Ustalenia końcowe. Wykonawca przed przystąpieniem do wykonania prac na obiekcie będącym przedmiotem opracowania jest zobowiązany do szczegółowego zapoznania z powyższą dokumentacją i zgłoszenia ewentualnych zastrzeżeń lub uzyskania pisemnej zgody inwestora na dokonywanie zmian w dokumentacji projektowej.

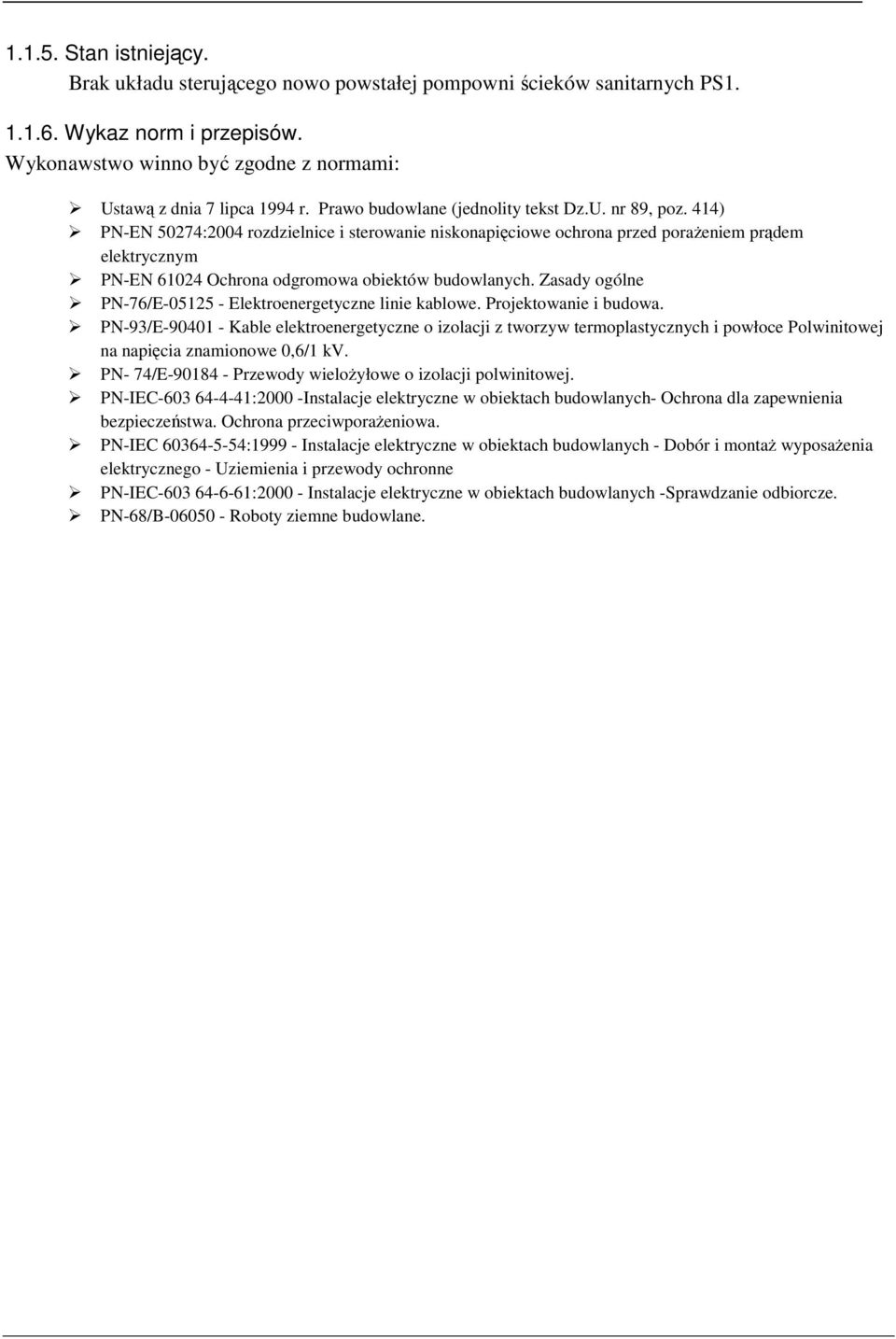

3 ... Stan istniejący. Brak układu sterującego nowo powstałej pompowni ścieków sanitarnych PS...6. Wykaz norm i przepisów. Wykonawstwo winno być zgodne z normami: Ustawą z dnia 7 lipca 994 r. Prawo budowlane (jednolity tekst Dz.U. nr 89, poz. 44) PN-EN 0274:2004 rozdzielnice i sterowanie niskonapięciowe ochrona przed porażeniem prądem elektrycznym PN-EN 6024 Ochrona odgromowa obiektów budowlanych. Zasady ogólne PN-76/E-02 - Elektroenergetyczne linie kablowe. Projektowanie i budowa. PN-93/E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce Polwinitowej na napięcia znamionowe 0,6/ kv. PN- 74/E Przewody wielożyłowe o izolacji polwinitowej. PN-IEC :2000 -Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC :999 - Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - Uziemienia i przewody ochronne PN-IEC : Instalacje elektryczne w obiektach budowlanych -Sprawdzanie odbiorcze. PN-68/B Roboty ziemne budowlane.

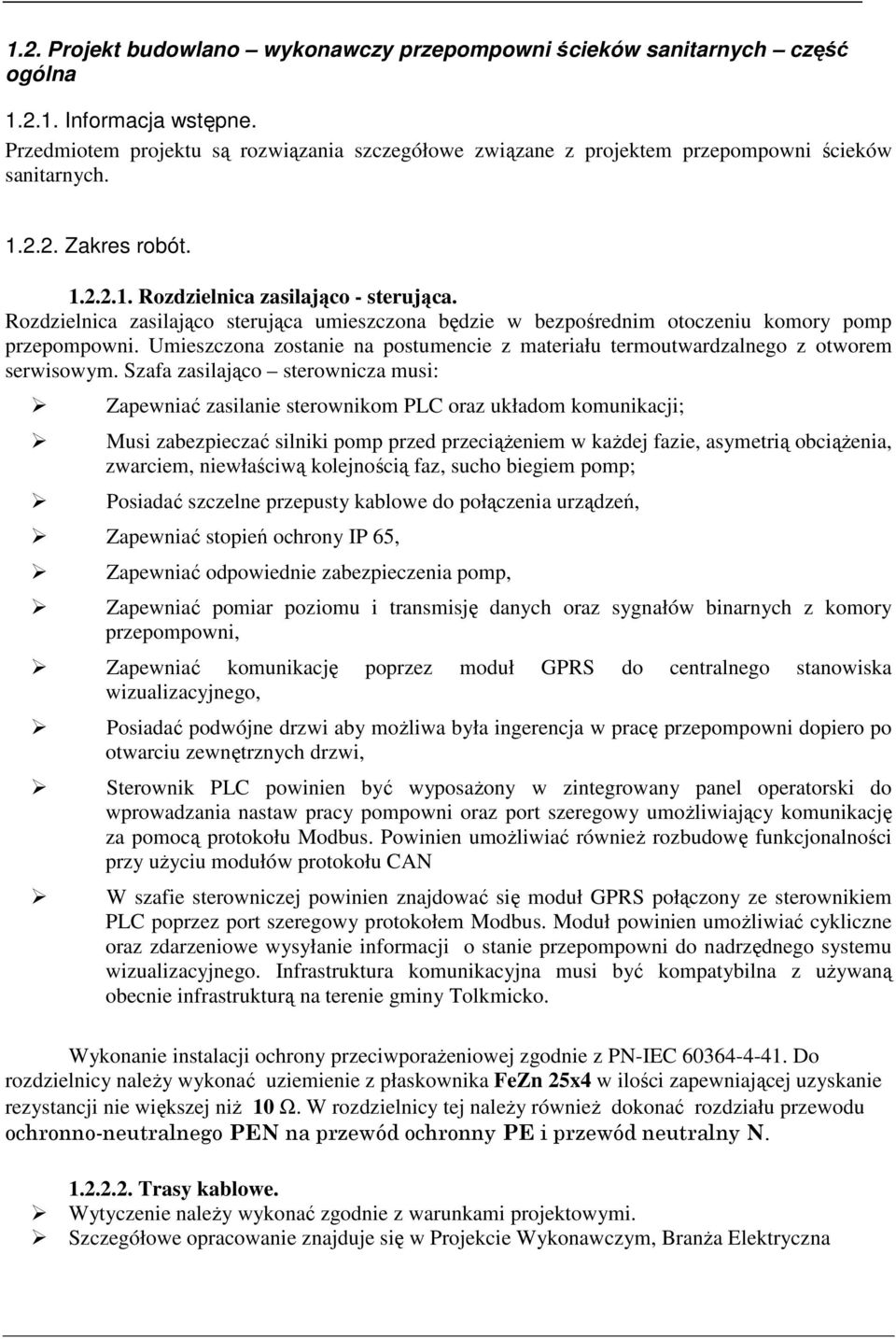

4 .2. Projekt budowlano wykonawczy przepompowni ścieków sanitarnych część ogólna.2.. Informacja wstępne. Przedmiotem projektu są rozwiązania szczegółowe związane z projektem przepompowni ścieków sanitarnych Zakres robót Rozdzielnica zasilająco - sterująca. Rozdzielnica zasilająco sterująca umieszczona będzie w bezpośrednim otoczeniu komory pomp przepompowni. Umieszczona zostanie na postumencie z materiału termoutwardzalnego z otworem serwisowym. Szafa zasilająco sterownicza musi: Zapewniać zasilanie sterownikom PLC oraz układom komunikacji; Musi zabezpieczać silniki pomp przed przeciążeniem w każdej fazie, asymetrią obciążenia, zwarciem, niewłaściwą kolejnością faz, sucho biegiem pomp; Posiadać szczelne przepusty kablowe do połączenia urządzeń, Zapewniać stopień ochrony IP 6, Zapewniać odpowiednie zabezpieczenia pomp, Zapewniać pomiar i transmisję danych oraz sygnałów binarnych z komory przepompowni, Zapewniać komunikację poprzez moduł GPRS do centralnego stanowiska wizualizacyjnego, Posiadać podwójne drzwi aby możliwa była ingerencja w pracę przepompowni dopiero po otwarciu zewnętrznych drzwi, Sterownik PLC powinien być wyposażony w zintegrowany panel operatorski do wprowadzania nastaw pracy pompowni oraz port szeregowy umożliwiający komunikację za pomocą protokołu Modbus. Powinien umożliwiać również rozbudowę funkcjonalności przy użyciu modułów protokołu CAN W szafie sterowniczej powinien znajdować się moduł GPRS połączony ze sterownikiem PLC poprzez port szeregowy protokołem Modbus. Moduł powinien umożliwiać cykliczne oraz zdarzeniowe wysyłanie informacji o stanie przepompowni do nadrzędnego systemu wizualizacyjnego. Infrastruktura komunikacyjna musi być kompatybilna z używaną obecnie infrastrukturą na terenie gminy Tolkmicko. Wykonanie instalacji ochrony przeciwporażeniowej zgodnie z PN-IEC Do rozdzielnicy należy wykonać uziemienie z płaskownika FeZn 2x4 w ilości zapewniającej uzyskanie rezystancji nie większej niż 0 Ω. W rozdzielnicy tej należy również dokonać rozdziału przewodu ochronno-neutralnego PEN na przewód ochronny PE i przewód neutralny N Trasy kablowe. Wytyczenie należy wykonać zgodnie z warunkami projektowymi. Szczegółowe opracowanie znajduje się w Projekcie Wykonawczym, Branża Elektryczna

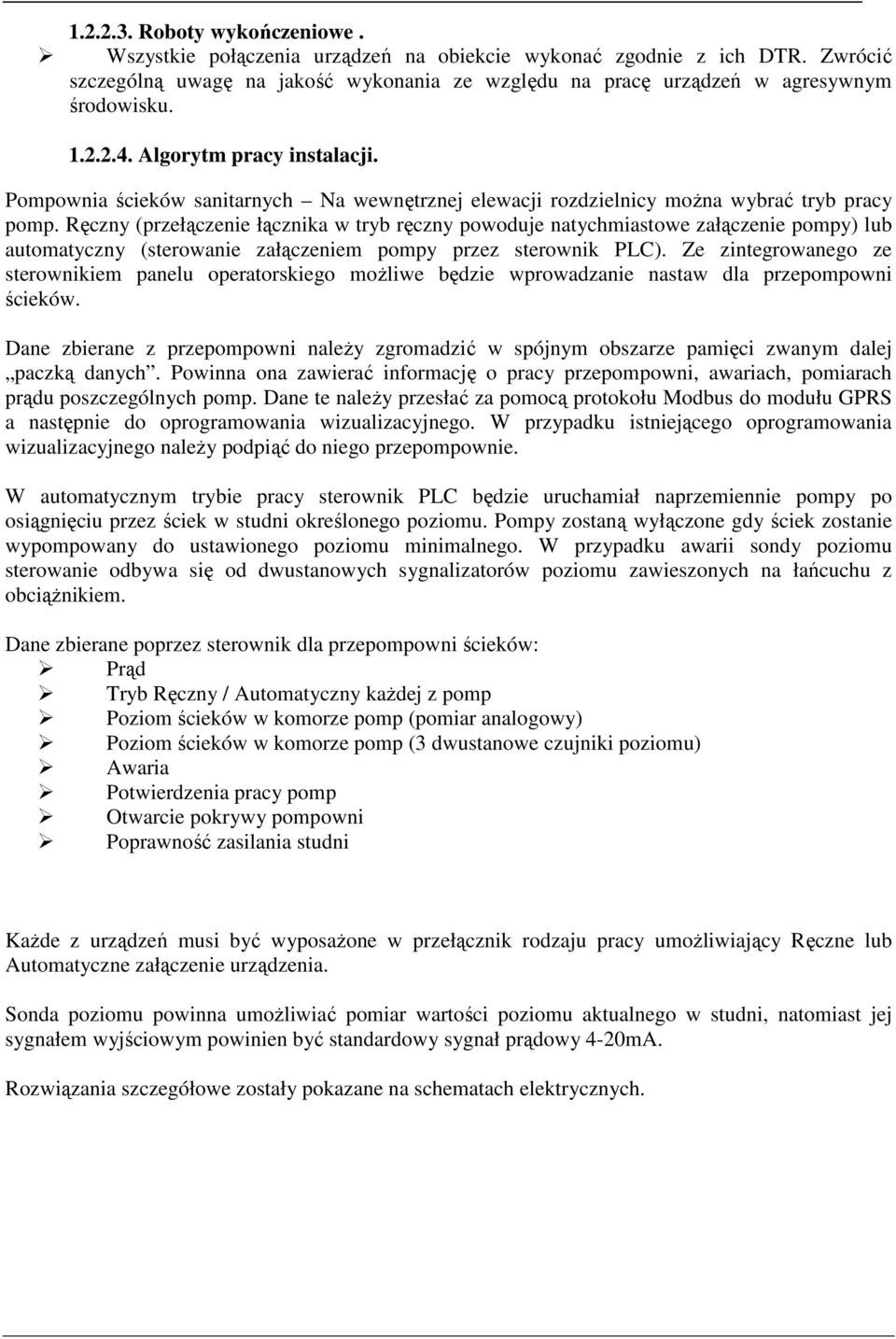

5 Roboty wykończeniowe. Wszystkie połączenia urządzeń na obiekcie wykonać zgodnie z ich DTR. Zwrócić szczególną uwagę na jakość wykonania ze względu na pracę urządzeń w agresywnym środowisku Algorytm pracy instalacji. Pompownia ścieków sanitarnych Na wewnętrznej elewacji rozdzielnicy można wybrać tryb pracy pomp. Ręczny (przełączenie łącznika w tryb ręczny powoduje natychmiastowe załączenie pompy) lub automatyczny (sterowanie załączeniem pompy przez sterownik PLC). Ze zintegrowanego ze sterownikiem panelu operatorskiego możliwe będzie wprowadzanie nastaw dla przepompowni ścieków. Dane zbierane z przepompowni należy zgromadzić w spójnym obszarze pamięci zwanym dalej paczką danych. Powinna ona zawierać informację o pracy przepompowni, awariach, pomiarach prądu poszczególnych pomp. Dane te należy przesłać za pomocą protokołu Modbus do modułu GPRS a następnie do oprogramowania wizualizacyjnego. W przypadku istniejącego oprogramowania wizualizacyjnego należy podpiąć do niego przepompownie. W automatycznym trybie pracy sterownik PLC będzie uruchamiał naprzemiennie pompy po osiągnięciu przez ściek w studni określonego. Pompy zostaną wyłączone gdy ściek zostanie wypompowany do ustawionego minimalnego. W przypadku awarii sondy sterowanie odbywa się od dwustanowych sygnalizatorów zawieszonych na łańcuchu z obciążnikiem. Dane zbierane poprzez sterownik dla przepompowni ścieków: Prąd Tryb Ręczny / Automatyczny każdej z pomp Poziom ścieków w komorze pomp (pomiar analogowy) Poziom ścieków w komorze pomp (3 dwustanowe czujniki ) Awaria Potwierdzenia pracy pomp Otwarcie pokrywy pompowni Poprawność zasilania studni Każde z urządzeń musi być wyposażone w przełącznik rodzaju pracy umożliwiający Ręczne lub Automatyczne załączenie urządzenia. Sonda powinna umożliwiać pomiar wartości aktualnego w studni, natomiast jej sygnałem wyjściowym powinien być standardowy sygnał prądowy 4-20mA. Rozwiązania szczegółowe zostały pokazane na schematach elektrycznych.

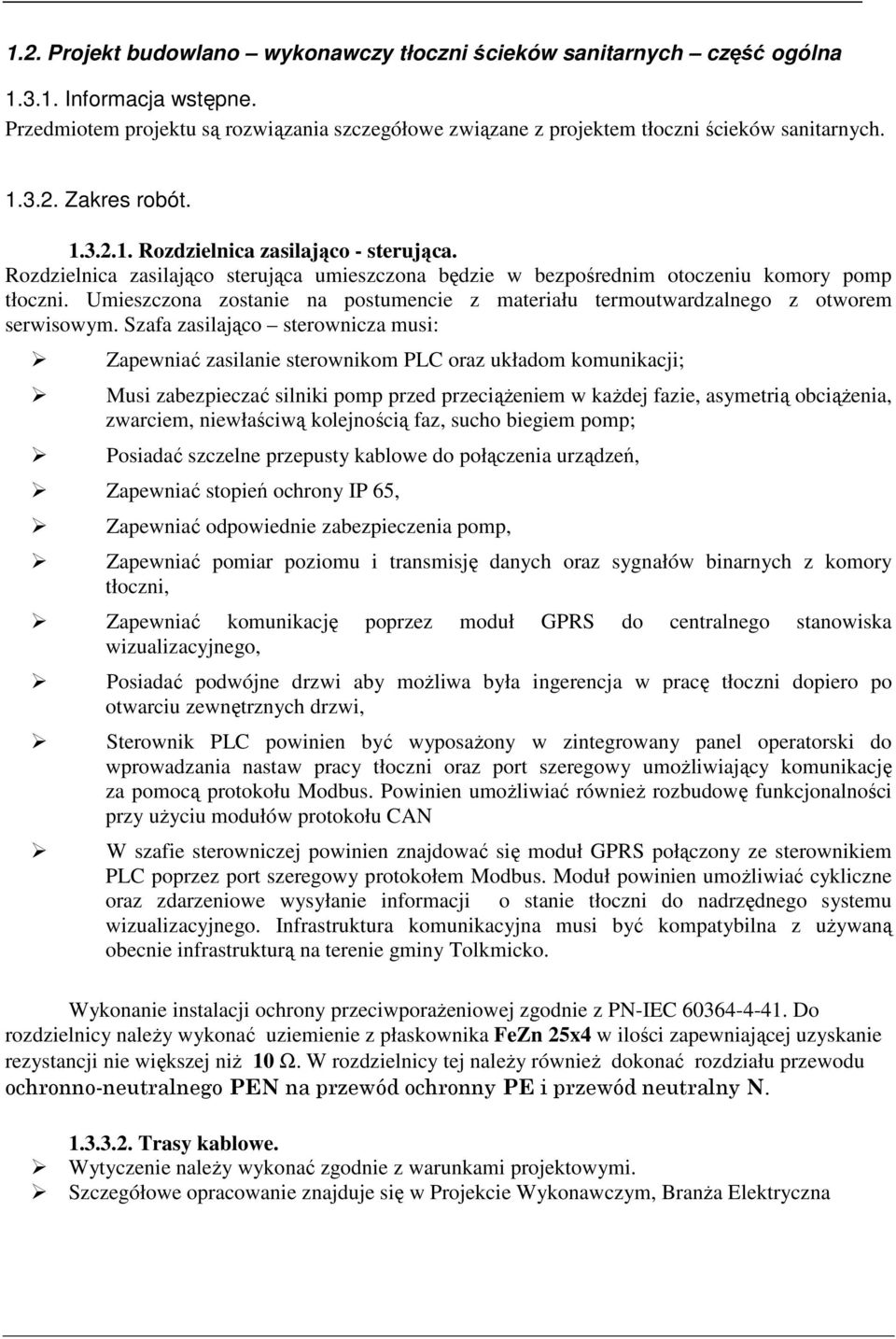

6 .2. Projekt budowlano wykonawczy tłoczni ścieków sanitarnych część ogólna.3.. Informacja wstępne. Przedmiotem projektu są rozwiązania szczegółowe związane z projektem tłoczni ścieków sanitarnych Zakres robót Rozdzielnica zasilająco - sterująca. Rozdzielnica zasilająco sterująca umieszczona będzie w bezpośrednim otoczeniu komory pomp tłoczni. Umieszczona zostanie na postumencie z materiału termoutwardzalnego z otworem serwisowym. Szafa zasilająco sterownicza musi: Zapewniać zasilanie sterownikom PLC oraz układom komunikacji; Musi zabezpieczać silniki pomp przed przeciążeniem w każdej fazie, asymetrią obciążenia, zwarciem, niewłaściwą kolejnością faz, sucho biegiem pomp; Posiadać szczelne przepusty kablowe do połączenia urządzeń, Zapewniać stopień ochrony IP 6, Zapewniać odpowiednie zabezpieczenia pomp, Zapewniać pomiar i transmisję danych oraz sygnałów binarnych z komory tłoczni, Zapewniać komunikację poprzez moduł GPRS do centralnego stanowiska wizualizacyjnego, Posiadać podwójne drzwi aby możliwa była ingerencja w pracę tłoczni dopiero po otwarciu zewnętrznych drzwi, Sterownik PLC powinien być wyposażony w zintegrowany panel operatorski do wprowadzania nastaw pracy tłoczni oraz port szeregowy umożliwiający komunikację za pomocą protokołu Modbus. Powinien umożliwiać również rozbudowę funkcjonalności przy użyciu modułów protokołu CAN W szafie sterowniczej powinien znajdować się moduł GPRS połączony ze sterownikiem PLC poprzez port szeregowy protokołem Modbus. Moduł powinien umożliwiać cykliczne oraz zdarzeniowe wysyłanie informacji o stanie tłoczni do nadrzędnego systemu wizualizacyjnego. Infrastruktura komunikacyjna musi być kompatybilna z używaną obecnie infrastrukturą na terenie gminy Tolkmicko. Wykonanie instalacji ochrony przeciwporażeniowej zgodnie z PN-IEC Do rozdzielnicy należy wykonać uziemienie z płaskownika FeZn 2x4 w ilości zapewniającej uzyskanie rezystancji nie większej niż 0 Ω. W rozdzielnicy tej należy również dokonać rozdziału przewodu ochronno-neutralnego PEN na przewód ochronny PE i przewód neutralny N Trasy kablowe. Wytyczenie należy wykonać zgodnie z warunkami projektowymi. Szczegółowe opracowanie znajduje się w Projekcie Wykonawczym, Branża Elektryczna

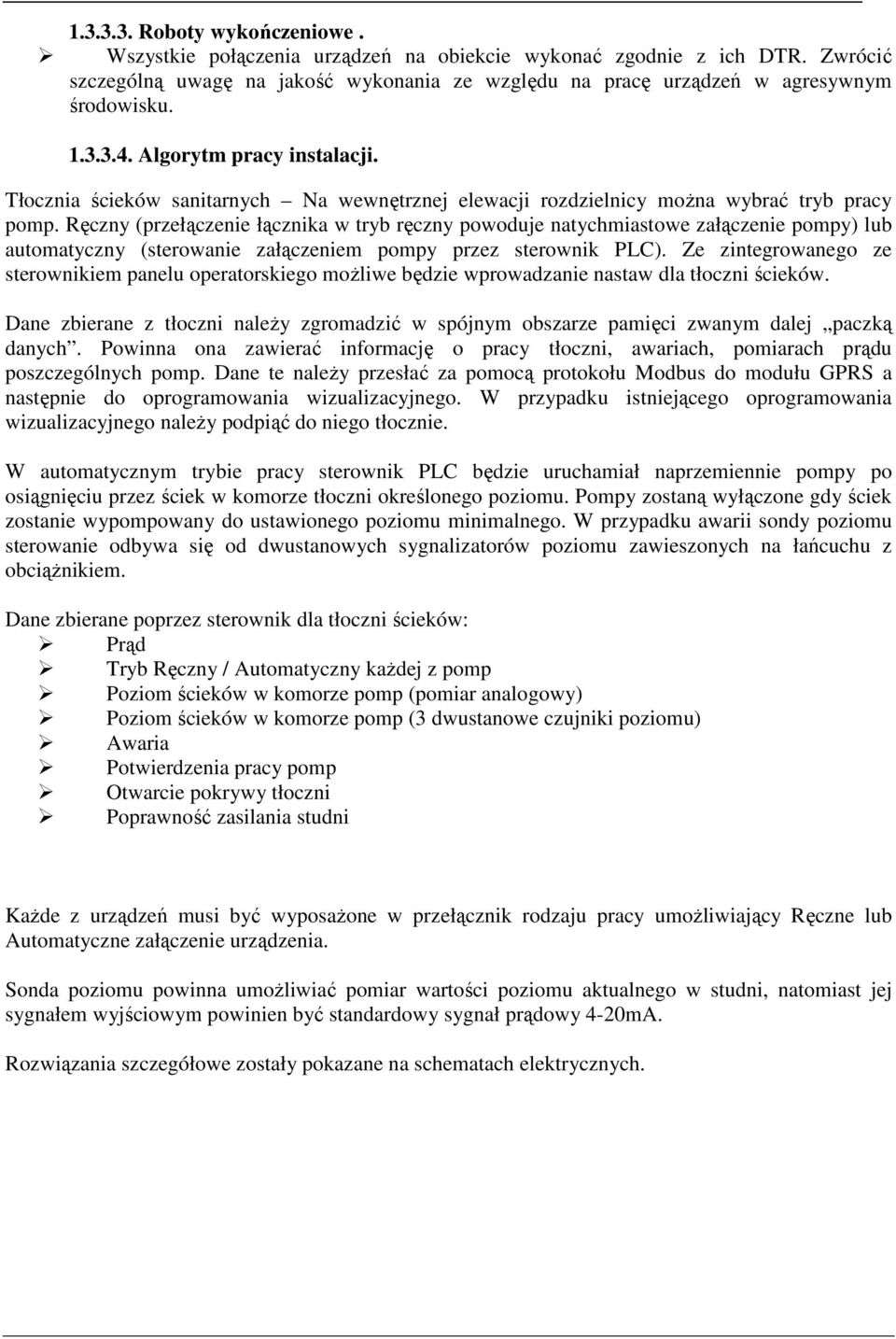

7 Roboty wykończeniowe. Wszystkie połączenia urządzeń na obiekcie wykonać zgodnie z ich DTR. Zwrócić szczególną uwagę na jakość wykonania ze względu na pracę urządzeń w agresywnym środowisku Algorytm pracy instalacji. Tłocznia ścieków sanitarnych Na wewnętrznej elewacji rozdzielnicy można wybrać tryb pracy pomp. Ręczny (przełączenie łącznika w tryb ręczny powoduje natychmiastowe załączenie pompy) lub automatyczny (sterowanie załączeniem pompy przez sterownik PLC). Ze zintegrowanego ze sterownikiem panelu operatorskiego możliwe będzie wprowadzanie nastaw dla tłoczni ścieków. Dane zbierane z tłoczni należy zgromadzić w spójnym obszarze pamięci zwanym dalej paczką danych. Powinna ona zawierać informację o pracy tłoczni, awariach, pomiarach prądu poszczególnych pomp. Dane te należy przesłać za pomocą protokołu Modbus do modułu GPRS a następnie do oprogramowania wizualizacyjnego. W przypadku istniejącego oprogramowania wizualizacyjnego należy podpiąć do niego tłocznie. W automatycznym trybie pracy sterownik PLC będzie uruchamiał naprzemiennie pompy po osiągnięciu przez ściek w komorze tłoczni określonego. Pompy zostaną wyłączone gdy ściek zostanie wypompowany do ustawionego minimalnego. W przypadku awarii sondy sterowanie odbywa się od dwustanowych sygnalizatorów zawieszonych na łańcuchu z obciążnikiem. Dane zbierane poprzez sterownik dla tłoczni ścieków: Prąd Tryb Ręczny / Automatyczny każdej z pomp Poziom ścieków w komorze pomp (pomiar analogowy) Poziom ścieków w komorze pomp (3 dwustanowe czujniki ) Awaria Potwierdzenia pracy pomp Otwarcie pokrywy tłoczni Poprawność zasilania studni Każde z urządzeń musi być wyposażone w przełącznik rodzaju pracy umożliwiający Ręczne lub Automatyczne załączenie urządzenia. Sonda powinna umożliwiać pomiar wartości aktualnego w studni, natomiast jej sygnałem wyjściowym powinien być standardowy sygnał prądowy 4-20mA. Rozwiązania szczegółowe zostały pokazane na schematach elektrycznych.

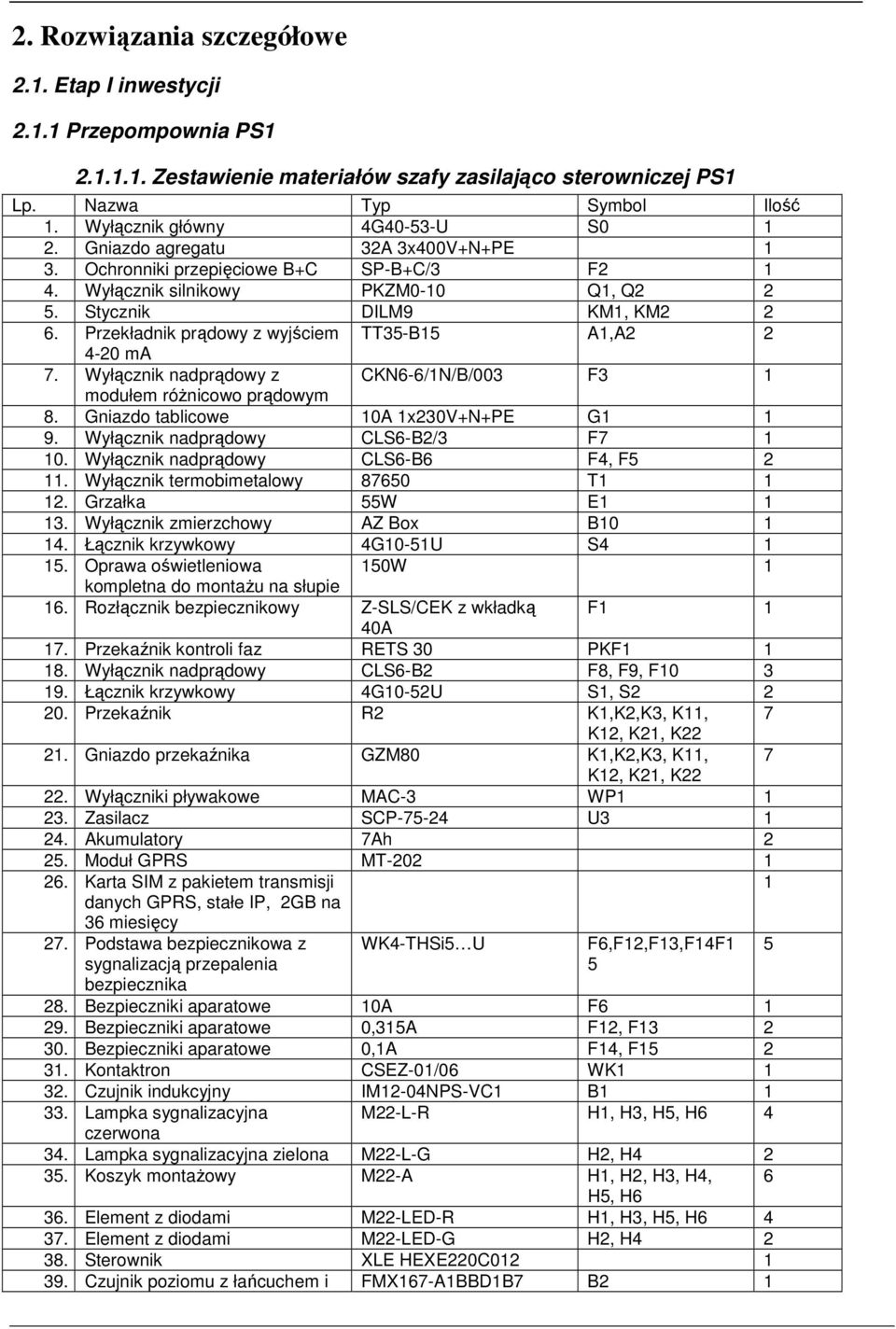

8 2. Rozwiązania szczegółowe 2.. Etap I inwestycji 2.. Przepompownia PS 2... Zestawienie materiałów szafy zasilająco sterowniczej PS Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-0 Q, Q2 2. Stycznik DILM9 KM, KM Przekładnik prądowy z wyjściem TT3-B A,A ma 7. Wyłącznik nadprądowy z CKN6-6/N/B/003 F3 8. Gniazdo tablicowe 0A x230v+n+pe G 9. Wyłącznik nadprądowy CLS6-B2/3 F7 0. Wyłącznik nadprądowy CLS6-B6 F4, F 2. Wyłącznik termobimetalowy 8760 T 2. Grzałka W E 3. Wyłącznik zmierzchowy AZ Box B0 4. Łącznik krzywkowy 4G0-U S4. Oprawa oświetleniowa 0W kompletna do montażu na słupie 6. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką F 40A 7. Przekaźnik kontroli faz RETS 30 PKF 8. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, 7 2. Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłączniki pływakowe MAC-3 WP 23. Zasilacz SCP-7-24 U3 24. Akumulatory 7Ah 2 2. Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 27. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 28. Bezpieczniki aparatowe 0A F6 29. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F 2 3. Kontaktron CSEZ-0/06 WK 32. Czujnik indukcyjny IM2-04NPS-VC B 33. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 34. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 36. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i FMX67-ABBDB7 B2

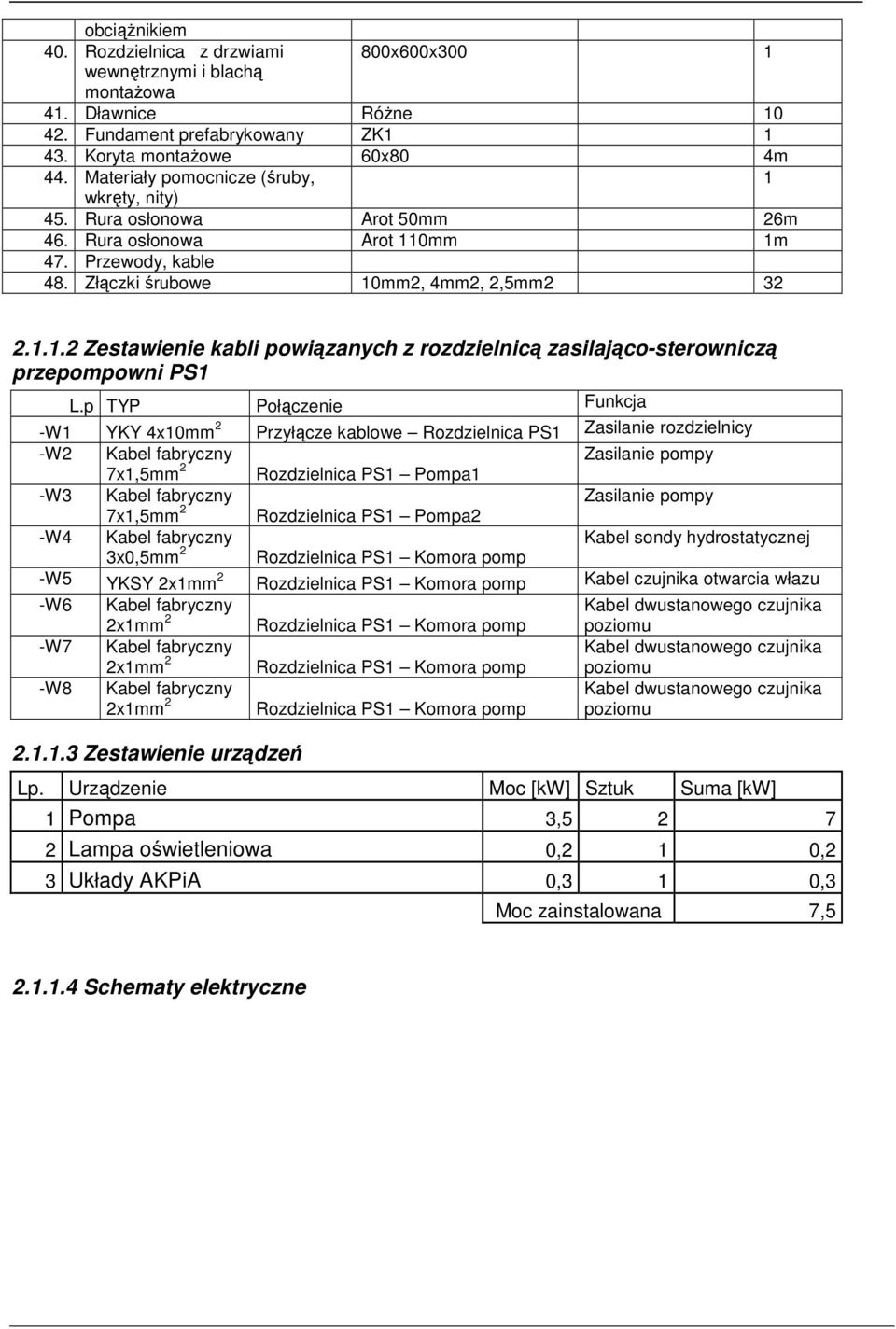

9 obciążnikiem 40. Rozdzielnica z drzwiami 800x600x300 wewnętrznymi i blachą montażowa 4. Dławnice Różne Fundament prefabrykowany ZK 43. Koryta montażowe 60x80 4m 44. Materiały pomocnicze (śruby, wkręty, nity) 4. Rura osłonowa Arot 0mm 26m 46. Rura osłonowa Arot 0mm m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą przepompowni PS L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica PS Zasilanie rozdzielnicy -W2 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS Pompa -W3 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS Pompa2 -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica PS Komora pomp -W YKSY 2xmm 2 Rozdzielnica PS Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 -W7 Kabel fabryczny 2xmm 2 -W8 Kabel fabryczny 2xmm Zestawienie urządzeń Rozdzielnica PS Komora pomp Rozdzielnica PS Komora pomp Rozdzielnica PS Komora pomp Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa 3, Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 Moc zainstalowana 7, Schematy elektryczne

10 2..2 Przepompownia PS Zestawienie materiałów szafy zasilająco sterowniczej PS2 Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-4 Q, Q2 2. Stycznik DILM7 KM, KM Przekładnik prądowy z wyjściem TT3-B A,A ma 7. Wyłącznik nadprądowy z CKN6-6/N/B/003 F3 8. Gniazdo tablicowe 0A x230v+n+pe G 9. Wyłącznik nadprądowy CLS6-B2/3 F7 0. Wyłącznik nadprądowy CLS6-B6 F4, F 2. Wyłącznik termobimetalowy 8760 T 2. Grzałka W E 3. Wyłącznik zmierzchowy AZ Box B0 4. Łącznik krzywkowy 4G0-U S4. Oprawa oświetleniowa 0W kompletna do montażu na słupie 6. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką F 40A 7. Przekaźnik kontroli faz RETS 30 PKF 8. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, 7 2. Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłączniki pływakowe MAC-3 WP,WP2,WP Zasilacz SCP-7-24 U3 24. Akumulatory 7Ah 2 2. Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 27. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 28. Bezpieczniki aparatowe 0A F6 29. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F 2 3. Kontaktron CSEZ-0/06 WK 32. Czujnik indukcyjny IM2-04NPS-VC B 33. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 34. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 36. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 40. Rozdzielnica z drzwiami wewnętrznymi i blachą montażowa FMX67-ABBDB7 B2 800x600x Dławnice Różne 0

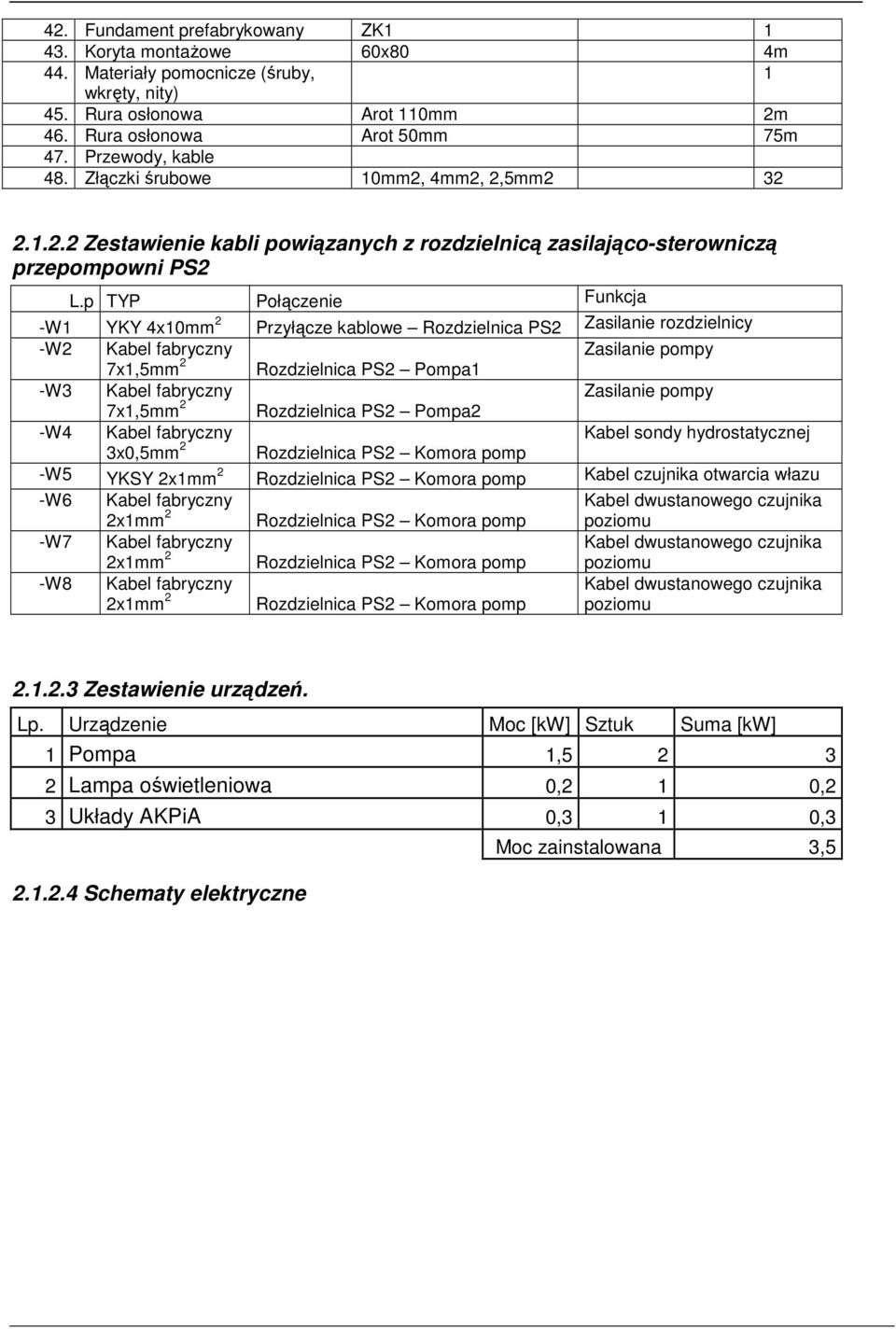

11 42. Fundament prefabrykowany ZK 43. Koryta montażowe 60x80 4m 44. Materiały pomocnicze (śruby, wkręty, nity) 4. Rura osłonowa Arot 0mm 2m 46. Rura osłonowa Arot 0mm 7m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą przepompowni PS2 L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica PS2 Zasilanie rozdzielnicy -W2 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS2 Pompa -W3 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS2 Pompa2 -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica PS2 Komora pomp -W YKSY 2xmm 2 Rozdzielnica PS2 Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 -W7 Kabel fabryczny 2xmm 2 -W8 Kabel fabryczny 2xmm 2 Rozdzielnica PS2 Komora pomp Rozdzielnica PS2 Komora pomp Rozdzielnica PS2 Komora pomp Zestawienie urządzeń. Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 Moc zainstalowana 3, Schematy elektryczne

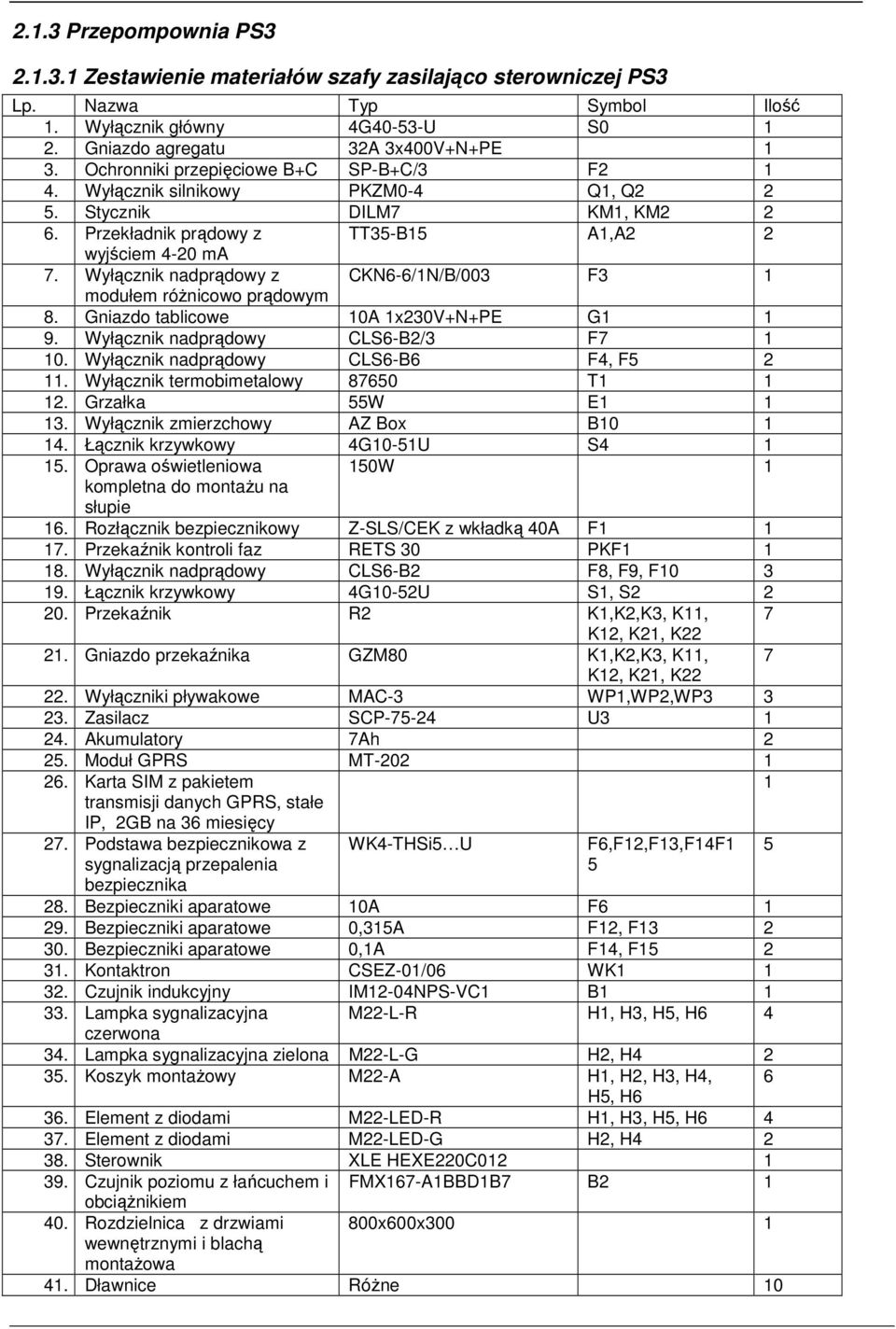

12 2..3 Przepompownia PS Zestawienie materiałów szafy zasilająco sterowniczej PS3 Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-4 Q, Q2 2. Stycznik DILM7 KM, KM Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 7. Wyłącznik nadprądowy z CKN6-6/N/B/003 F3 8. Gniazdo tablicowe 0A x230v+n+pe G 9. Wyłącznik nadprądowy CLS6-B2/3 F7 0. Wyłącznik nadprądowy CLS6-B6 F4, F 2. Wyłącznik termobimetalowy 8760 T 2. Grzałka W E 3. Wyłącznik zmierzchowy AZ Box B0 4. Łącznik krzywkowy 4G0-U S4. Oprawa oświetleniowa 0W kompletna do montażu na słupie 6. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 40A F 7. Przekaźnik kontroli faz RETS 30 PKF 8. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, 7 2. Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłączniki pływakowe MAC-3 WP,WP2,WP Zasilacz SCP-7-24 U3 24. Akumulatory 7Ah 2 2. Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 27. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 28. Bezpieczniki aparatowe 0A F6 29. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F 2 3. Kontaktron CSEZ-0/06 WK 32. Czujnik indukcyjny IM2-04NPS-VC B 33. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 34. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 36. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 40. Rozdzielnica z drzwiami wewnętrznymi i blachą montażowa FMX67-ABBDB7 B2 800x600x Dławnice Różne 0

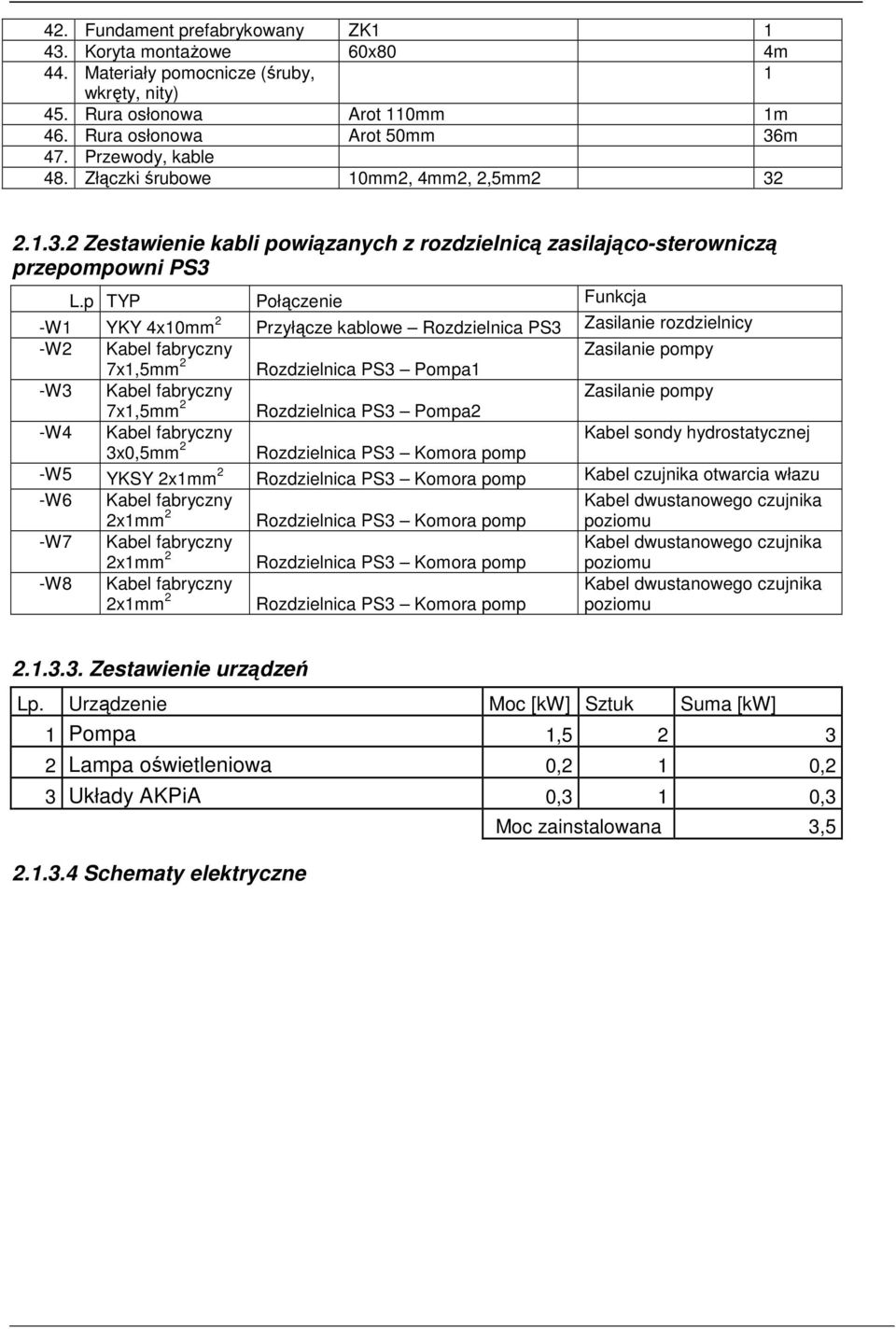

13 42. Fundament prefabrykowany ZK 43. Koryta montażowe 60x80 4m 44. Materiały pomocnicze (śruby, wkręty, nity) 4. Rura osłonowa Arot 0mm m 46. Rura osłonowa Arot 0mm 36m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą przepompowni PS3 L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica PS3 Zasilanie rozdzielnicy -W2 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS3 Pompa -W3 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS3 Pompa2 -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica PS3 Komora pomp -W YKSY 2xmm 2 Rozdzielnica PS3 Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 -W7 Kabel fabryczny 2xmm 2 -W8 Kabel fabryczny 2xmm 2 Rozdzielnica PS3 Komora pomp Rozdzielnica PS3 Komora pomp Rozdzielnica PS3 Komora pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 Moc zainstalowana 3, Schematy elektryczne

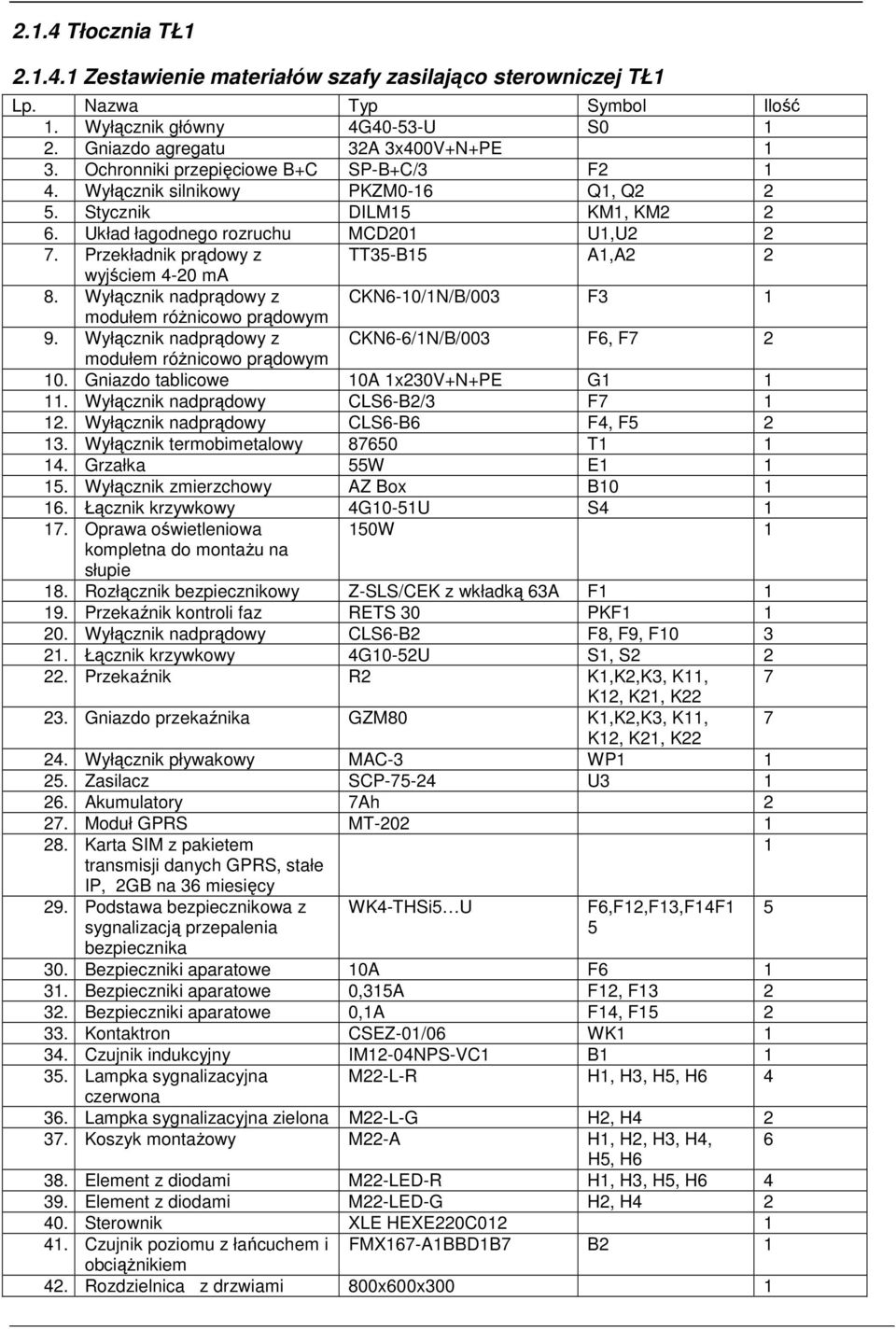

14 2..4 Tłocznia TŁ Zestawienie materiałów szafy zasilająco sterowniczej TŁ Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-6 Q, Q2 2. Stycznik DILM KM, KM Układ łagodnego rozruchu MCD20 U,U Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 8. Wyłącznik nadprądowy z CKN6-0/N/B/003 F3 9. Wyłącznik nadprądowy z CKN6-6/N/B/003 F6, F Gniazdo tablicowe 0A x230v+n+pe G. Wyłącznik nadprądowy CLS6-B2/3 F7 2. Wyłącznik nadprądowy CLS6-B6 F4, F 2 3. Wyłącznik termobimetalowy 8760 T 4. Grzałka W E. Wyłącznik zmierzchowy AZ Box B0 6. Łącznik krzywkowy 4G0-U S4 7. Oprawa oświetleniowa 0W kompletna do montażu na słupie 8. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 63A F 9. Przekaźnik kontroli faz RETS 30 PKF 20. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłącznik pływakowy MAC-3 WP 2. Zasilacz SCP-7-24 U3 26. Akumulatory 7Ah Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 29. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 30. Bezpieczniki aparatowe 0A F6 3. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F Kontaktron CSEZ-0/06 WK 34. Czujnik indukcyjny IM2-04NPS-VC B 3. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 36. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 38. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C02 4. Czujnik z łańcuchem i FMX67-ABBDB7 B2 obciążnikiem 42. Rozdzielnica z drzwiami 800x600x300

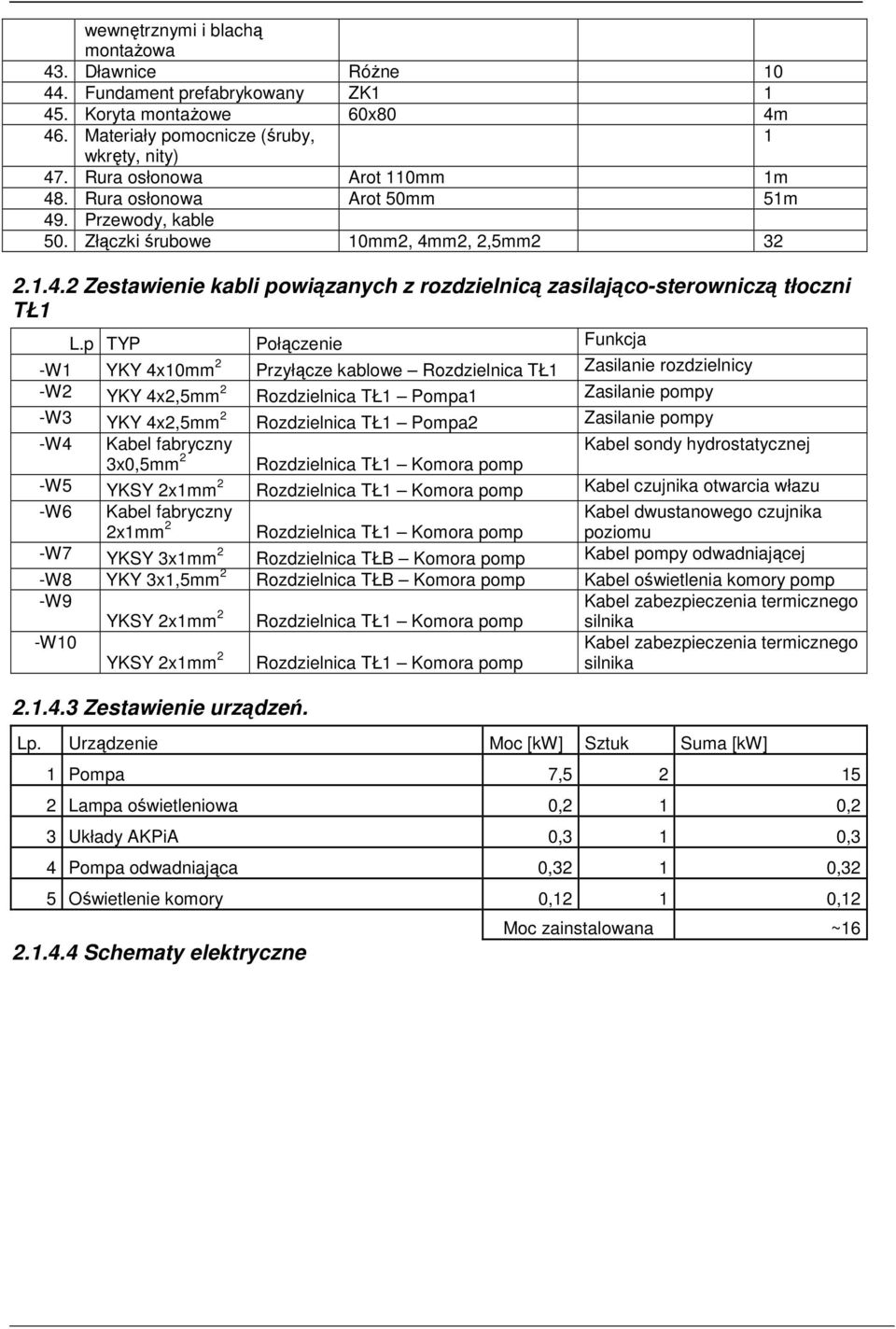

15 wewnętrznymi i blachą montażowa 43. Dławnice Różne Fundament prefabrykowany ZK 4. Koryta montażowe 60x80 4m 46. Materiały pomocnicze (śruby, wkręty, nity) 47. Rura osłonowa Arot 0mm m 48. Rura osłonowa Arot 0mm m 49. Przewody, kable 0. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą tłoczni TŁ L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica TŁ Zasilanie rozdzielnicy -W2 YKY 4x2,mm 2 Rozdzielnica TŁ Pompa Zasilanie pompy -W3 YKY 4x2,mm 2 Rozdzielnica TŁ Pompa2 Zasilanie pompy -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica TŁ Komora pomp -W YKSY 2xmm 2 Rozdzielnica TŁ Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 Rozdzielnica TŁ Komora pomp -W7 YKSY 3xmm 2 Rozdzielnica TŁB Komora pomp Kabel pompy odwadniającej -W8 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel oświetlenia komory pomp -W9 YKSY 2xmm 2 Rozdzielnica TŁ Komora pomp Kabel zabezpieczenia termicznego silnika -W0 YKSY 2xmm 2 Rozdzielnica TŁ Komora pomp Kabel zabezpieczenia termicznego silnika Zestawienie urządzeń. Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa 7, 2 2 Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 4 Pompa odwadniająca 0,32 0,32 Oświetlenie komory 0,2 0, Schematy elektryczne Moc zainstalowana ~6

16 2.. Tłocznia TŁN 2... Zestawienie materiałów szafy zasilająco sterowniczej TŁN Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-0 Q, Q2 2. Stycznik DILM9 KM, KM Przekładnik prądowy z TT 3 B A,A2 2 wyjściem 4-20 ma 7. Wyłącznik nadprądowy z CKN6-0/N/B/003 F3 8. Wyłącznik nadprądowy z CKN6-6/N/B/003 F6, F Gniazdo tablicowe 0A x230v+n+pe G 0. Wyłącznik nadprądowy CLS6-B2/3 F7. Wyłącznik nadprądowy CLS6-B6 F4, F 2 2. Wyłącznik termobimetalowy 8760 T 3. Grzałka W E 4. Wyłącznik zmierzchowy AZ Box B0. Łącznik krzywkowy 4G0-U S4 6. Oprawa oświetleniowa 0W kompletna do montażu na słupie 7. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 63A F 8. Przekaźnik kontroli faz RETS 30 PKF 9. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłącznik pływakowy MAC-3 WP 24. Zasilacz SCP-7-24 U3 2. Akumulatory 7Ah Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 28. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 29. Bezpieczniki aparatowe 0A F6 30. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F Kontaktron CSEZ-0/06 WK 33. Czujnik indukcyjny IM2-04NPS-VC B 34. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 3. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 37. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 4. Rozdzielnica z drzwiami wewnętrznymi i blachą FMX67-ABBDB7 B2 800x600x300

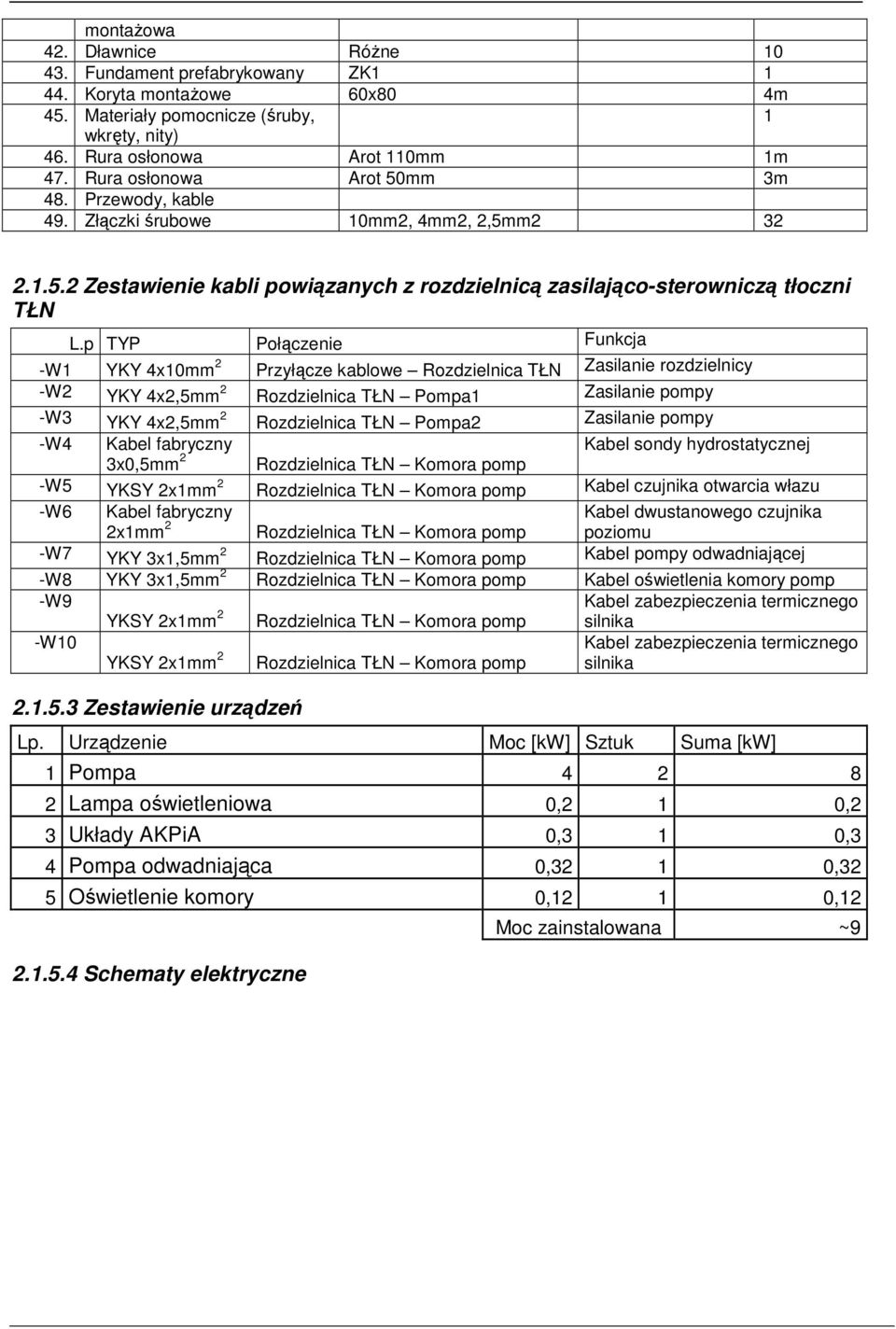

17 montażowa 42. Dławnice Różne Fundament prefabrykowany ZK 44. Koryta montażowe 60x80 4m 4. Materiały pomocnicze (śruby, wkręty, nity) 46. Rura osłonowa Arot 0mm m 47. Rura osłonowa Arot 0mm 3m 48. Przewody, kable 49. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą tłoczni TŁN L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica TŁN Zasilanie rozdzielnicy -W2 YKY 4x2,mm 2 Rozdzielnica TŁN Pompa Zasilanie pompy -W3 YKY 4x2,mm 2 Rozdzielnica TŁN Pompa2 Zasilanie pompy -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica TŁN Komora pomp -W YKSY 2xmm 2 Rozdzielnica TŁN Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 Rozdzielnica TŁN Komora pomp -W7 YKY 3x,mm 2 Rozdzielnica TŁN Komora pomp Kabel pompy odwadniającej -W8 YKY 3x,mm 2 Rozdzielnica TŁN Komora pomp Kabel oświetlenia komory pomp -W9 YKSY 2xmm 2 Rozdzielnica TŁN Komora pomp Kabel zabezpieczenia termicznego silnika -W0 YKSY 2xmm 2 Rozdzielnica TŁN Komora pomp Kabel zabezpieczenia termicznego silnika Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 4 Pompa odwadniająca 0,32 0,32 Oświetlenie komory 0,2 0, Schematy elektryczne Moc zainstalowana ~9

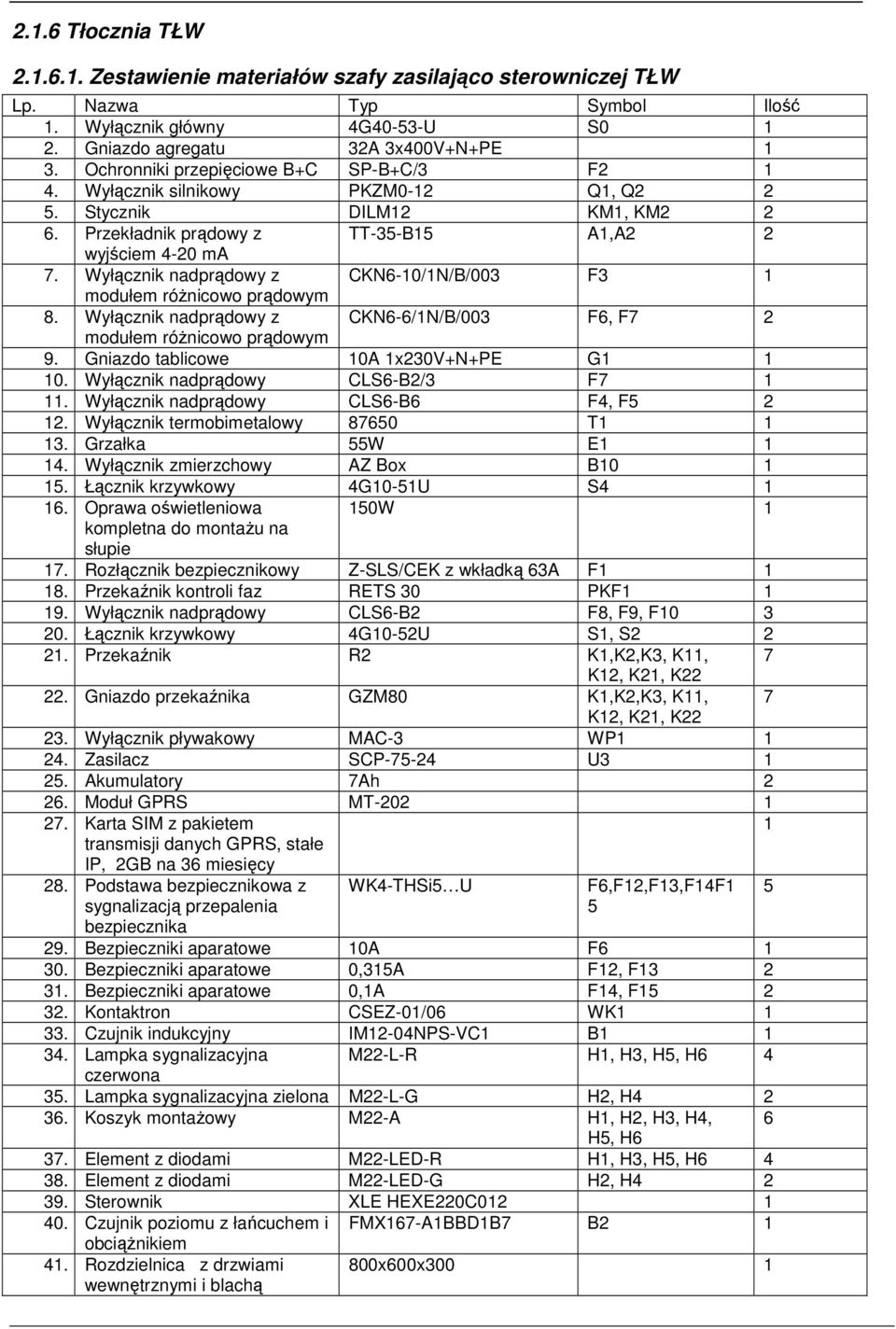

18 2..6 Tłocznia TŁW Zestawienie materiałów szafy zasilająco sterowniczej TŁW Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-2 Q, Q2 2. Stycznik DILM2 KM, KM Przekładnik prądowy z TT-3-B A,A2 2 wyjściem 4-20 ma 7. Wyłącznik nadprądowy z CKN6-0/N/B/003 F3 8. Wyłącznik nadprądowy z CKN6-6/N/B/003 F6, F Gniazdo tablicowe 0A x230v+n+pe G 0. Wyłącznik nadprądowy CLS6-B2/3 F7. Wyłącznik nadprądowy CLS6-B6 F4, F 2 2. Wyłącznik termobimetalowy 8760 T 3. Grzałka W E 4. Wyłącznik zmierzchowy AZ Box B0. Łącznik krzywkowy 4G0-U S4 6. Oprawa oświetleniowa 0W kompletna do montażu na słupie 7. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 63A F 8. Przekaźnik kontroli faz RETS 30 PKF 9. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłącznik pływakowy MAC-3 WP 24. Zasilacz SCP-7-24 U3 2. Akumulatory 7Ah Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 28. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 29. Bezpieczniki aparatowe 0A F6 30. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F Kontaktron CSEZ-0/06 WK 33. Czujnik indukcyjny IM2-04NPS-VC B 34. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 3. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 37. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 4. Rozdzielnica z drzwiami wewnętrznymi i blachą FMX67-ABBDB7 B2 800x600x300

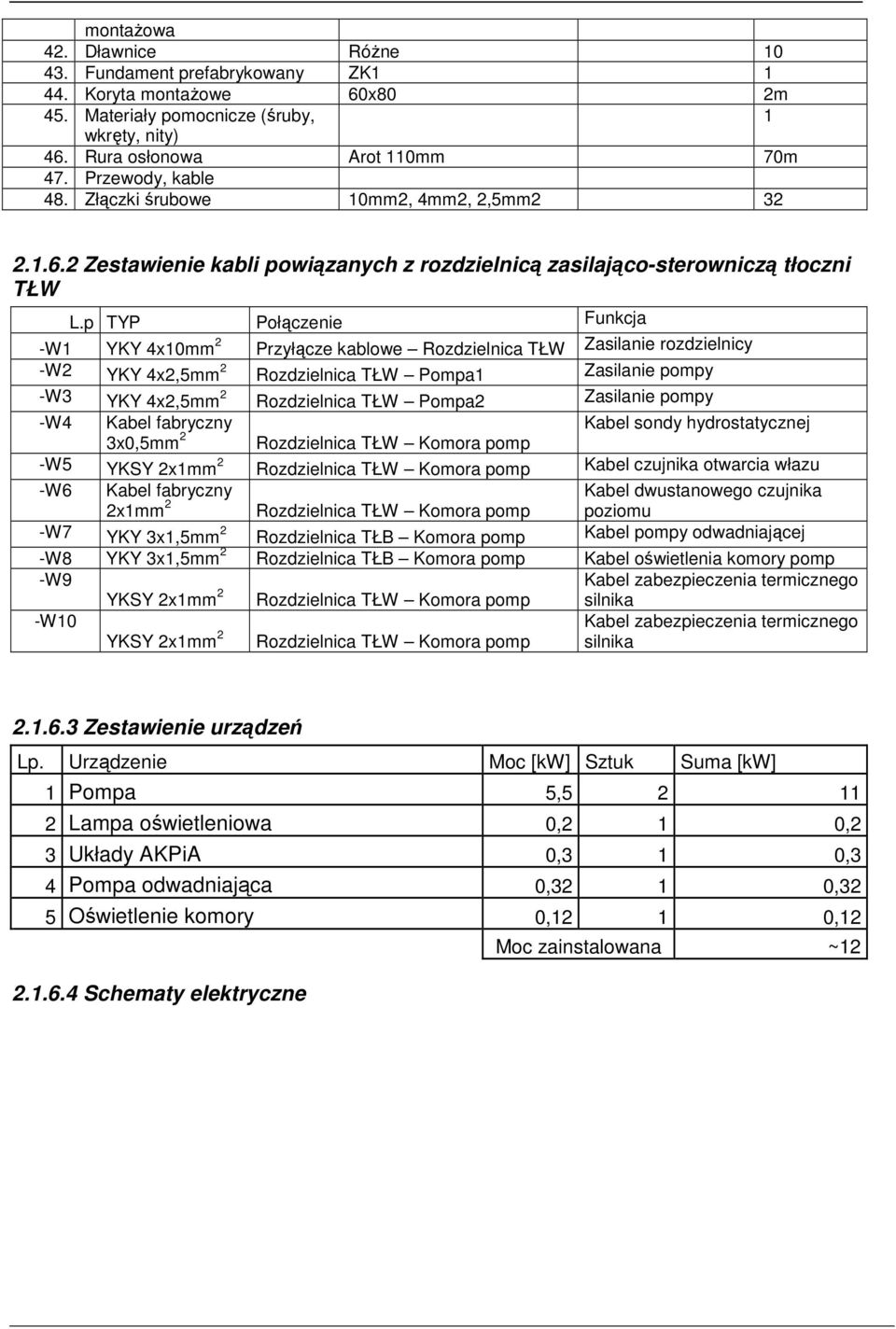

19 montażowa 42. Dławnice Różne Fundament prefabrykowany ZK 44. Koryta montażowe 60x80 2m 4. Materiały pomocnicze (śruby, wkręty, nity) 46. Rura osłonowa Arot 0mm 70m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą tłoczni TŁW L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica TŁW Zasilanie rozdzielnicy -W2 YKY 4x2,mm 2 Rozdzielnica TŁW Pompa Zasilanie pompy -W3 YKY 4x2,mm 2 Rozdzielnica TŁW Pompa2 Zasilanie pompy -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica TŁW Komora pomp -W YKSY 2xmm 2 Rozdzielnica TŁW Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 Rozdzielnica TŁW Komora pomp -W7 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel pompy odwadniającej -W8 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel oświetlenia komory pomp -W9 YKSY 2xmm 2 Rozdzielnica TŁW Komora pomp Kabel zabezpieczenia termicznego silnika -W0 YKSY 2xmm 2 Rozdzielnica TŁW Komora pomp Kabel zabezpieczenia termicznego silnika Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, 2 2 Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 4 Pompa odwadniająca 0,32 0,32 Oświetlenie komory 0,2 0,2 Moc zainstalowana ~ Schematy elektryczne

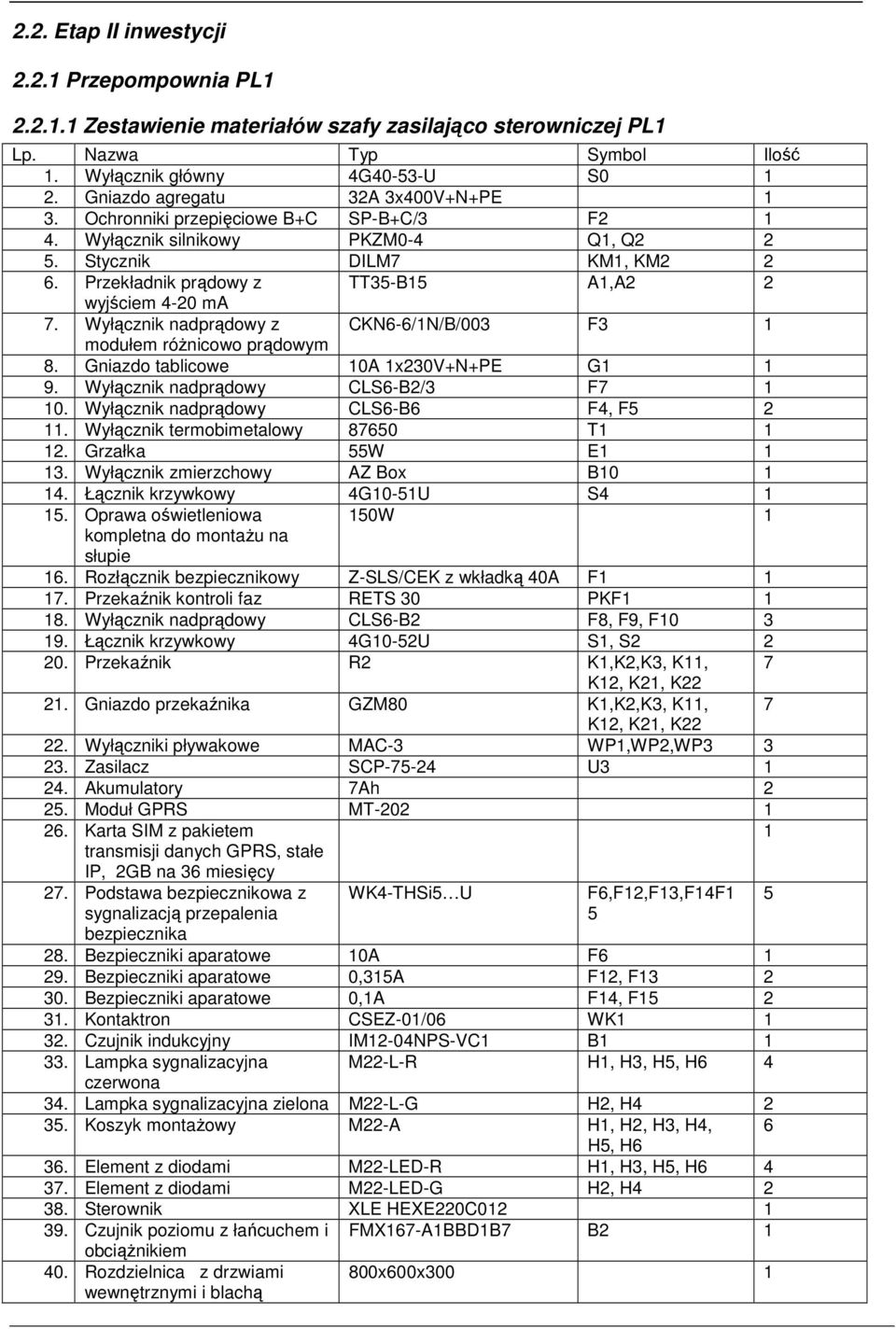

20 2.2. Etap II inwestycji 2.2. Przepompownia PL Zestawienie materiałów szafy zasilająco sterowniczej PL Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-4 Q, Q2 2. Stycznik DILM7 KM, KM Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 7. Wyłącznik nadprądowy z CKN6-6/N/B/003 F3 8. Gniazdo tablicowe 0A x230v+n+pe G 9. Wyłącznik nadprądowy CLS6-B2/3 F7 0. Wyłącznik nadprądowy CLS6-B6 F4, F 2. Wyłącznik termobimetalowy 8760 T 2. Grzałka W E 3. Wyłącznik zmierzchowy AZ Box B0 4. Łącznik krzywkowy 4G0-U S4. Oprawa oświetleniowa 0W kompletna do montażu na słupie 6. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 40A F 7. Przekaźnik kontroli faz RETS 30 PKF 8. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, 7 2. Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłączniki pływakowe MAC-3 WP,WP2,WP Zasilacz SCP-7-24 U3 24. Akumulatory 7Ah 2 2. Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 27. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 28. Bezpieczniki aparatowe 0A F6 29. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F 2 3. Kontaktron CSEZ-0/06 WK 32. Czujnik indukcyjny IM2-04NPS-VC B 33. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 34. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 36. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 40. Rozdzielnica z drzwiami wewnętrznymi i blachą FMX67-ABBDB7 B2 800x600x300

21 montażowa 4. Dławnice Różne Fundament prefabrykowany ZK 43. Koryta montażowe 60x80 4m 44. Materiały pomocnicze (śruby, wkręty, nity) 4. Rura osłonowa Arot 0mm m 46. Rura osłonowa Arot 0mm 2m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą przepompowni PL L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica PL Zasilanie rozdzielnicy -W2 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PL Pompa -W3 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PL Pompa2 -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica PL Komora pomp -W YKSY 2xmm 2 Rozdzielnica PL Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 -W7 Kabel fabryczny 2xmm 2 -W8 Kabel fabryczny 2xmm 2 Rozdzielnica PL Komora pomp Rozdzielnica PL Komora pomp Rozdzielnica PL Komora pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 Moc zainstalowana 3, Schematy elektryczne

22 2.2.2 Przepompownia PL Zestawienie materiałów szafy zasilająco sterowniczej PL2 Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-4 Q, Q2 2. Stycznik DILM7 KM, KM Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 7. Wyłącznik nadprądowy z CKN6-6/N/B/003 F3 8. Gniazdo tablicowe 0A x230v+n+pe G 9. Wyłącznik nadprądowy CLS6-B2/3 F7 0. Wyłącznik nadprądowy CLS6-B6 F4, F 2. Wyłącznik termobimetalowy 8760 T 2. Grzałka W E 3. Wyłącznik zmierzchowy AZ Box B0 4. Łącznik krzywkowy 4G0-U S4. Oprawa oświetleniowa 0W kompletna do montażu na słupie 6. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 40A F 7. Przekaźnik kontroli faz RETS 30 PKF 8. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, 7 2. Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłączniki pływakowe MAC-3 WP,WP2,WP Zasilacz SCP-7-24 U3 24. Akumulatory 7Ah 2 2. Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 27. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 28. Bezpieczniki aparatowe 0A F6 29. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F 2 3. Kontaktron CSEZ-0/06 WK 32. Czujnik indukcyjny IM2-04NPS-VC B 33. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 34. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 36. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 40. Rozdzielnica z drzwiami wewnętrznymi i blachą montażowa FMX67-ABBDB7 B2 800x600x Dławnice Różne 0

23 42. Fundament prefabrykowany ZK 43. Koryta montażowe 60x80 4m 44. Materiały pomocnicze (śruby, wkręty, nity) 4. Rura osłonowa Arot 0mm m 46. Rura osłonowa Arot 0mm 8m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą przepompowni PL2 L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica PL2 Zasilanie rozdzielnicy -W2 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PL2 Pompa -W3 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PL2 Pompa2 -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica PL2 Komora pomp -W YKSY 2xmm 2 Rozdzielnica PL2 Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 -W7 Kabel fabryczny 2xmm 2 -W8 Kabel fabryczny 2xmm 2 Rozdzielnica PL2 Komora pomp Rozdzielnica PL2 Komora pomp Rozdzielnica PL2 Komora pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa 2, 2 2 Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 Moc zainstalowana, Schematy elektryczne

24 2.2.3 Przepompownia PL Zestawienie materiałów szafy zasilająco sterowniczej PL3 Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-4 Q, Q2 2. Stycznik DILM7 KM, KM Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 7. Wyłącznik nadprądowy z CKN6-6/N/B/003 F3 8. Gniazdo tablicowe 0A x230v+n+pe G 9. Wyłącznik nadprądowy CLS6-B2/3 F7 0. Wyłącznik nadprądowy CLS6-B6 F4, F 2. Wyłącznik termobimetalowy 8760 T 2. Grzałka W E 3. Wyłącznik zmierzchowy AZ Box B0 4. Łącznik krzywkowy 4G0-U S4. Oprawa oświetleniowa 0W kompletna do montażu na słupie 6. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 40A F 7. Przekaźnik kontroli faz RETS 30 PKF 8. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, 7 2. Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłączniki pływakowe MAC-3 WP,WP2,WP Zasilacz SCP-7-24 U3 24. Akumulatory 7Ah 2 2. Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 27. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 28. Bezpieczniki aparatowe 0A F6 29. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F 2 3. Kontaktron CSEZ-0/06 WK 32. Czujnik indukcyjny IM2-04NPS-VC B 33. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 34. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 36. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 40. Rozdzielnica z drzwiami wewnętrznymi i blachą montażowa FMX67-ABBDB7 B2 800x600x Dławnice Różne 0

25 42. Fundament prefabrykowany ZK 43. Koryta montażowe 60x80 4m 44. Materiały pomocnicze (śruby, wkręty, nity) 4. Rura osłonowa Arot 0mm m 46. Rura osłonowa Arot 0mm 4m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą przepompowni PL3 L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica PS Zasilanie rozdzielnicy -W2 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS Pompa -W3 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PS Pompa2 -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica PS Komora pomp -W YKSY 2xmm 2 Rozdzielnica PS Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 -W7 Kabel fabryczny 2xmm 2 -W8 Kabel fabryczny 2xmm 2 Rozdzielnica PS Komora pomp Rozdzielnica PS Komora pomp Rozdzielnica PS Komora pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 Moc zainstalowana 3, Schematy elektryczne

26 2.2.4 Przepompownia PL Zestawienie materiałów szafy zasilająco sterowniczej PL4 Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-4 Q, Q2 2. Stycznik DILM7 KM, KM Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 7. Wyłącznik nadprądowy z CKN6-6/N/B/003 F3 8. Gniazdo tablicowe 0A x230v+n+pe G 9. Wyłącznik nadprądowy CLS6-B2/3 F7 0. Wyłącznik nadprądowy CLS6-B6 F4, F 2. Wyłącznik termobimetalowy 8760 T 2. Grzałka W E 3. Wyłącznik zmierzchowy AZ Box B0 4. Łącznik krzywkowy 4G0-U S4. Oprawa oświetleniowa 0W kompletna do montażu na słupie 6. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 40A F 7. Przekaźnik kontroli faz RETS 30 PKF 8. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, 7 2. Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłączniki pływakowe MAC-3 WP,WP2,WP Zasilacz SCP-7-24 U3 24. Akumulatory 7Ah 2 2. Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 27. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 28. Bezpieczniki aparatowe 0A F6 29. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F 2 3. Kontaktron CSEZ-0/06 WK 32. Czujnik indukcyjny IM2-04NPS-VC B 33. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 34. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 36. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C Czujnik z łańcuchem i obciążnikiem 40. Rozdzielnica z drzwiami wewnętrznymi i blachą montażowa FMX67-ABBDB7 B2 800x600x Dławnice Różne 0

27 42. Fundament prefabrykowany ZK 43. Koryta montażowe 60x80 4m 44. Materiały pomocnicze (śruby, wkręty, nity) 4. Rura osłonowa Arot 0mm m 46. Rura osłonowa Arot 0mm 24m 47. Przewody, kable 48. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą przepompowni PL4 L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica PL4 Zasilanie rozdzielnicy -W2 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PL4 Pompa -W3 Kabel fabryczny Zasilanie pompy 7x,mm 2 Rozdzielnica PL4 Pompa2 -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica PL4 Komora pomp -W YKSY 2xmm 2 Rozdzielnica PL4 Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 -W7 Kabel fabryczny 2xmm 2 -W8 Kabel fabryczny 2xmm 2 Rozdzielnica PL4 Komora pomp Rozdzielnica PL4 Komora pomp Rozdzielnica PL4 Komora pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 Moc zainstalowana 3, Schematy elektryczne

28 2.2. Tłocznia TŁB Zestawienie materiałów szafy zasilająco sterowniczej TŁB Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-2 Q, Q2 2. Stycznik DILM2 KM, KM Układ łagodnego rozruchu MCD-20 U,U Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 8. Wyłącznik nadprądowy z CKN6-0/N/B/003 F3 9. Wyłącznik nadprądowy z CKN6-6/N/B/003 F6, F Gniazdo tablicowe 0A x230v+n+pe G. Wyłącznik nadprądowy CLS6-B2/3 F7 2. Wyłącznik nadprądowy CLS6-B6 F4, F 2 3. Wyłącznik termobimetalowy 8760 T 4. Grzałka W E. Wyłącznik zmierzchowy AZ Box B0 6. Łącznik krzywkowy 4G0-U S4 7. Oprawa oświetleniowa 0W kompletna do montażu na słupie 8. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 63A F 9. Przekaźnik kontroli faz RETS 30 PKF 20. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłącznik pływakowy MAC-3 WP 2. Zasilacz SCP-7-24 U3 26. Akumulatory 7Ah Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 29. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 30. Bezpieczniki aparatowe 0A F6 3. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F Kontaktron CSEZ-0/06 WK 34. Czujnik indukcyjny IM2-04NPS-VC B 3. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 36. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 38. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C02 4. Czujnik z łańcuchem i FMX67-ABBDB7 B2 obciążnikiem 42. Rozdzielnica z drzwiami 800x600x300

29 wewnętrznymi i blachą montażowa 43. Dławnice Różne Fundament prefabrykowany ZK 4. Koryta montażowe 60x80 4m 46. Materiały pomocnicze (śruby, wkręty, nity) 47. Rura osłonowa Arot 0mm m 48. Rura osłonowa Arot 0mm m 49. Przewody, kable 0. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą tłoczni TŁB L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica TŁB Zasilanie rozdzielnicy -W2 YKY 4x2,mm 2 Rozdzielnica TŁB Pompa Zasilanie pompy -W3 YKY 4x2,mm 2 Rozdzielnica TŁB Pompa2 Zasilanie pompy -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica TŁB Komora pomp -W YKSY 2xmm 2 Rozdzielnica TŁB Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 Rozdzielnica TŁB Komora pomp -W7 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel pompy odwadniającej -W8 YKSY 2xmm 2 Rozdzielnica TŁB Komora pomp Kabel zabezpieczenia termicznego silnika -W9 YKSY 2xmm 2 Rozdzielnica TŁB Komora pomp Kabel zabezpieczenia termicznego silnika -W0 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel oświetlenia komory pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, 2 2 Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 4 Pompa odwadniająca 0,32 0,32 Oświetlenie komory 0,2 0,2 Moc zainstalowana ~ Schematy elektryczne

30 2.2.6 Tłocznia TŁC Zestawienie materiałów szafy zasilająco sterowniczej TŁC Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-32 Q, Q2 2. Stycznik DILM32 KM, KM Układ łagodnego rozruchu MCD-20 U,U Przekładnik prądowy z wyjściem TT3-B A,A ma 8. Wyłącznik nadprądowy z CKN6-0/N/B/003 F3 9. Wyłącznik nadprądowy z CKN6-6/N/B/003 F6, F Gniazdo tablicowe 0A x230v+n+pe G. Wyłącznik nadprądowy CLS6-B2/3 F7 2. Wyłącznik nadprądowy CLS6-B6 F4, F 2 3. Wyłącznik termobimetalowy 8760 T 4. Grzałka W E. Wyłącznik zmierzchowy AZ Box B0 6. Łącznik krzywkowy 4G0-U S4 7. Oprawa oświetleniowa 0W kompletna do montażu na słupie 8. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 63A F 9. Przekaźnik kontroli faz RETS 30 PKF 20. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłącznik pływakowy MAC-3 WP 2. Zasilacz SCP-7-24 U3 26. Akumulatory 7Ah Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 29. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 30. Bezpieczniki aparatowe 0A F6 3. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F Kontaktron CSEZ-0/06 WK 34. Czujnik indukcyjny IM2-04NPS-VC B 3. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 36. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 38. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C02 4. Czujnik z łańcuchem i obciążnikiem 42. Rozdzielnica z drzwiami wewnętrznymi i blachą FMX67-ABBDB7 B2 800x600x300

31 montażowa 43. Dławnice Różne Fundament prefabrykowany ZK 4. Koryta montażowe 60x80 4m 46. Materiały pomocnicze (śruby, wkręty, nity) 47. Rura osłonowa Arot 0mm m 48. Rura osłonowa Arot 0mm m 49. Przewody, kable 0. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą tłoczni TŁC L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica TŁC Zasilanie rozdzielnicy -W2 YKY 4x4mm 2 Rozdzielnica TŁC Pompa Zasilanie pompy -W3 YKY 4x4mm 2 Rozdzielnica TŁC Pompa2 Zasilanie pompy -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica TŁC Komora pomp -W YKSY 2xmm 2 Rozdzielnica TŁC Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 Rozdzielnica TŁC Komora pomp -W7 Kabel zabezpieczenia termicznego YKSY 2xmm 2 Rozdzielnica TŁC Komora pomp silnika -W8 Kabel zabezpieczenia termicznego YKSY 2xmm 2 Rozdzielnica TŁC Komora pomp silnika -W9 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel pompy odwadniającej -W0 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel oświetlenia komory pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa 7, 2 2 Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 4 Pompa odwadniająca 0,32 0,32 Oświetlenie komory 0,2 0,2 Moc zainstalowana ~ Schematy elektryczne

32 2.2.7 Tłocznia TŁP Zestawienie materiałów szafy zasilająco sterowniczej TŁP Lp. Nazwa Typ Symbol Ilość. Wyłącznik główny 4G40-3-U S0 2. Gniazdo agregatu 32A 3x400V+N+PE 3. Ochronniki przepięciowe B+C SP-B+C/3 F2 4. Wyłącznik silnikowy PKZM0-2 Q, Q2 2. Stycznik DILM2 KM, KM Układ łagodnego rozruchu MCD-20 U,U Przekładnik prądowy z TT3-B A,A2 2 wyjściem 4-20 ma 8. Wyłącznik nadprądowy z CKN6-0/N/B/003 F3 9. Wyłącznik nadprądowy z CKN6-6/N/B/003 F6, F Gniazdo tablicowe 0A x230v+n+pe G. Wyłącznik nadprądowy CLS6-B2/3 F7 2. Wyłącznik nadprądowy CLS6-B6 F4, F 2 3. Wyłącznik termobimetalowy 8760 T 4. Grzałka W E. Wyłącznik zmierzchowy AZ Box B0 6. Łącznik krzywkowy 4G0-U S4 7. Oprawa oświetleniowa 0W kompletna do montażu na słupie 8. Rozłącznik bezpiecznikowy Z-SLS/CEK z wkładką 63A F 9. Przekaźnik kontroli faz RETS 30 PKF 20. Wyłącznik nadprądowy CLS6-B2 F8, F9, F Łącznik krzywkowy 4G0-2U S, S Przekaźnik R2 K,K2,K3, K, Gniazdo przekaźnika GZM80 K,K2,K3, K, Wyłącznik pływakowy MAC-3 WP 2. Zasilacz SCP-7-24 U3 26. Akumulatory 7Ah Moduł GPRS MT Karta SIM z pakietem transmisji danych GPRS, stałe IP, 2GB na 36 miesięcy 29. Podstawa bezpiecznikowa z sygnalizacją przepalenia bezpiecznika WK4-THSi U F6,F2,F3,F4F 30. Bezpieczniki aparatowe 0A F6 3. Bezpieczniki aparatowe 0,3A F2, F Bezpieczniki aparatowe 0,A F4, F Kontaktron CSEZ-0/06 WK 34. Czujnik indukcyjny IM2-04NPS-VC B 3. Lampka sygnalizacyjna M22-L-R H, H3, H, H6 4 czerwona 36. Lampka sygnalizacyjna zielona M22-L-G H2, H Koszyk montażowy M22-A H, H2, H3, H4, 6 H, H6 38. Element z diodami M22-LED-R H, H3, H, H Element z diodami M22-LED-G H2, H Sterownik XLE HEXE220C02 4. Czujnik z łańcuchem i FMX67-ABBDB7 B2 obciążnikiem 42. Rozdzielnica z drzwiami 800x600x300

33 wewnętrznymi i blachą montażowa 43. Dławnice Różne Fundament prefabrykowany ZK 4. Koryta montażowe 60x80 4m 46. Materiały pomocnicze (śruby, wkręty, nity) 47. Rura osłonowa Arot 0mm m 48. Rura osłonowa Arot 0mm 49m 49. Przewody, kable 0. Złączki śrubowe 0mm2, 4mm2, 2,mm Zestawienie kabli powiązanych z rozdzielnicą zasilająco-sterowniczą tłoczni L.p TYP Połączenie Funkcja -W YKY 4x0mm 2 Przyłącze kablowe Rozdzielnica TŁP Zasilanie rozdzielnicy -W2 YKY 4x2,mm 2 Rozdzielnica TŁP Pompa Zasilanie pompy -W3 YKY 4x2,mm 2 Rozdzielnica TŁP Pompa2 Zasilanie pompy -W4 Kabel fabryczny Kabel sondy hydrostatycznej 3x0,mm 2 Rozdzielnica TŁP Komora pomp -W YKSY 2xmm 2 Rozdzielnica TŁP Komora pomp Kabel czujnika otwarcia włazu -W6 Kabel fabryczny 2xmm 2 Rozdzielnica TŁP Komora pomp -W7 Kabel zabezpieczenia termicznego YKSY 2xmm 2 Rozdzielnica TŁP Komora pomp silnika -W8 Kabel zabezpieczenia termicznego YKSY 2xmm 2 Rozdzielnica TŁP Komora pomp silnika -W9 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel pompy odwadniającej -W0 YKY 3x,mm 2 Rozdzielnica TŁB Komora pomp Kabel oświetlenia komory pomp Zestawienie urządzeń Lp. Urządzenie Moc [kw] Sztuk Suma [kw] Pompa, 2 2 Lampa oświetleniowa 0,2 0,2 3 Układy AKPiA 0,3 0,3 4 Pompa odwadniająca 0,32 0,32 Oświetlenie komory 0,2 0,2 Moc zainstalowana ~ Schematy elektryczne
