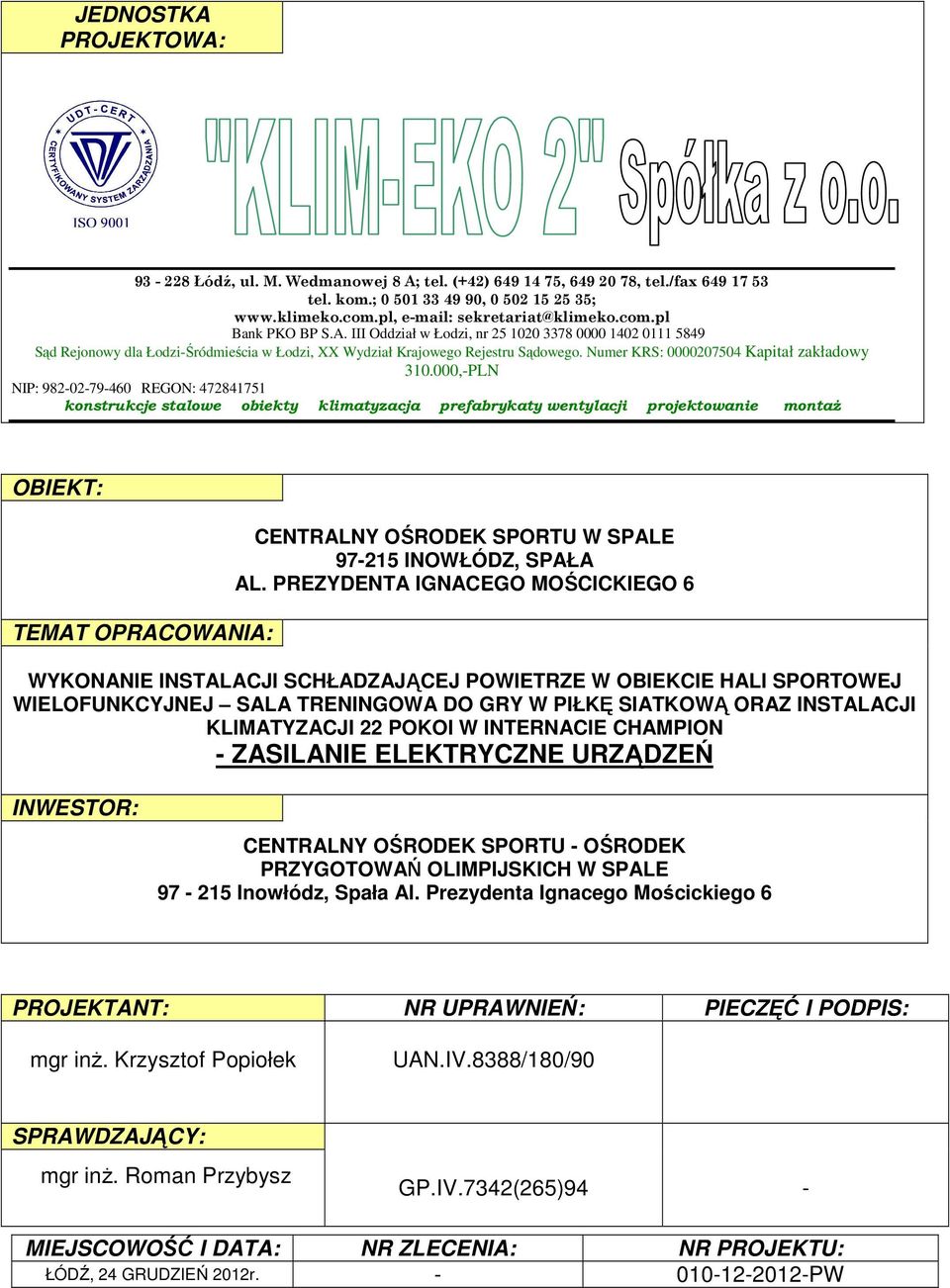

1 JEDNOSTKA PROJEKTOWA: Łódź, ul. M. Wedmanowej 8 A; tel. (+42) , , tel./fax tel. kom.; , ; sekretariat@klimeko.com.pl Bank PKO BP S.A. III Oddział w Łodzi, nr Sąd Rejonowy dla Łodzi-Śródmieścia w Łodzi, XX Wydział Krajowego Rejestru Sądowego. Numer KRS: Kapitał zakładowy ,-PLN NIP: REGON: konstrukcje stalowe obiekty klimatyzacja prefabrykaty wentylacji projektowanie montaŝ OBIEKT: TEMAT OPRACOWANIA: CENTRALNY OŚRODEK SPORTU W SPALE INOWŁÓDZ, SPAŁA AL. PREZYDENTA IGNACEGO MOŚCICKIEGO 6 WYKONANIE INSTALACJI SCHŁADZAJĄCEJ POWIETRZE W OBIEKCIE HALI SPORTOWEJ WIELOFUNKCYJNEJ SALA TRENINGOWA DO GRY W PIŁKĘ SIATKOWĄ ORAZ INSTALACJI KLIMATYZACJI 22 POKOI W INTERNACIE CHAMPION - ZASILANIE ELEKTRYCZNE URZĄDZEŃ INWESTOR: CENTRALNY OŚRODEK SPORTU - OŚRODEK PRZYGOTOWAŃ OLIMPIJSKICH W SPALE Inowłódz, Spała Al. Prezydenta Ignacego Mościckiego 6 PROJEKTANT: NR UPRAWNIEŃ: PIECZĘĆ I PODPIS: mgr inŝ. Krzysztof Popiołek UAN.IV.8388/180/90 SPRAWDZAJĄCY: mgr inŝ. Roman Przybysz GP.IV.7342(265)94 - MIEJSCOWOŚĆ I DATA: NR ZLECENIA: NR PROJEKTU: ŁÓDŹ, 24 GRUDZIEŃ 2012r PW

2 - 2 - SPIS TREŚCI Str. 1. Spis rysunków Opis techniczny Podstawa opracowania Zakres opracowania Internat Champion. Zasilanie agregatów klimatyzacyjnych Internat Champion. Zasilanie klimatyzatorów wewnętrznych Hala sportowa. Zasilanie agregatu wody lodowej Ochrona dodatkowa przed poraŝeniem Uwagi dla Wykonawcy. 4 3.Obliczenia techniczne Internat Champion Dobór kabli zasilających Sprawdzenie skuteczności samoczynnego wyłączania zwarć Hala sportowa Dobór kabla zasilającego Sprawdzenie skuteczności samoczynnego wyłączania zwarć. 5 4.Oświadczenie projektanta. 6 5.Informacja BIOZ. 7 6.Uprawnienia projektowe. 9 7.Zaświadczenia ŁOIIB SPIS RYSUNKÓW 1.Internat Champion. Plan instalacji elektrycznych - parter Internat Champion. Plan instalacji elektrycznych - 3 piętro Internat Champion. Plan instalacji elektrycznych - dach Internat Champion. Schemat ideowy zasilania agregatów klimatyzacyjnych Internat Champion. Schemat ideowy zasilania klimatyzatorów wewnętrznych Hala sportowa. Plan instalacji elektrycznych - parter Hala sportowa. Schemat ideowy zasilania agregatu wody lodowej. 17

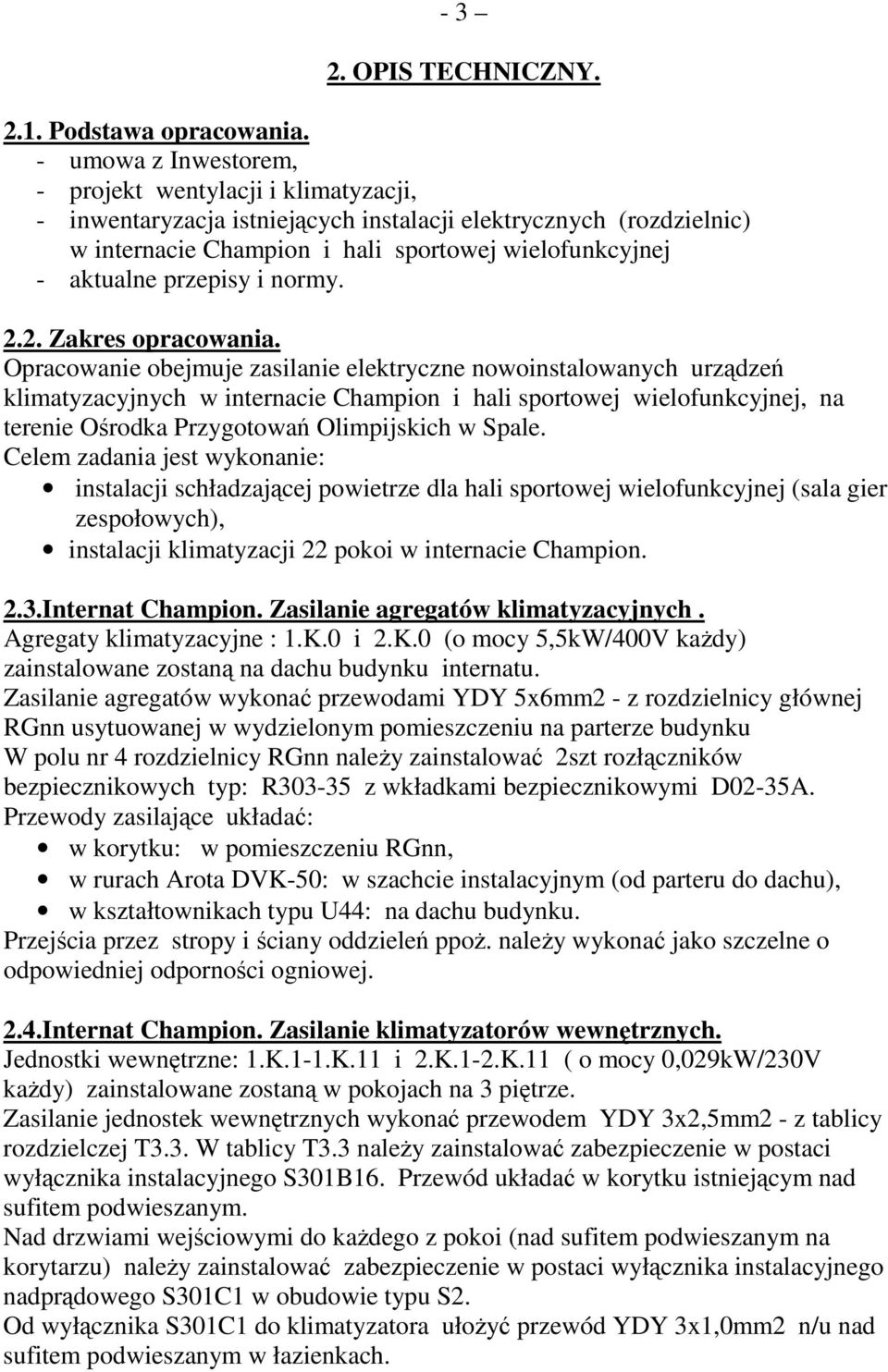

3 OPIS TECHNICZNY Podstawa opracowania. - umowa z Inwestorem, - projekt wentylacji i klimatyzacji, - inwentaryzacja istniejących instalacji elektrycznych (rozdzielnic) w internacie Champion i hali sportowej wielofunkcyjnej - aktualne przepisy i normy Zakres opracowania. Opracowanie obejmuje zasilanie elektryczne nowoinstalowanych urządzeń klimatyzacyjnych w internacie Champion i hali sportowej wielofunkcyjnej, na terenie Ośrodka Przygotowań Olimpijskich w Spale. Celem zadania jest wykonanie: instalacji schładzającej powietrze dla hali sportowej wielofunkcyjnej (sala gier zespołowych), instalacji klimatyzacji 22 pokoi w internacie Champion. 2.3.Internat Champion. Zasilanie agregatów klimatyzacyjnych. Agregaty klimatyzacyjne : 1.K.0 i 2.K.0 (o mocy 5,5kW/400V kaŝdy) zainstalowane zostaną na dachu budynku internatu. Zasilanie agregatów wykonać przewodami YDY 5x6mm2 - z rozdzielnicy głównej RGnn usytuowanej w wydzielonym pomieszczeniu na parterze budynku W polu nr 4 rozdzielnicy RGnn naleŝy zainstalować 2szt rozłączników bezpiecznikowych typ: R z wkładkami bezpiecznikowymi D02-35A. Przewody zasilające układać: w korytku: w pomieszczeniu RGnn, w rurach Arota DVK-50: w szachcie instalacyjnym (od parteru do dachu), w kształtownikach typu U44: na dachu budynku. Przejścia przez stropy i ściany oddzieleń ppoŝ. naleŝy wykonać jako szczelne o odpowiedniej odporności ogniowej. 2.4.Internat Champion. Zasilanie klimatyzatorów wewnętrznych. Jednostki wewnętrzne: 1.K.1-1.K.11 i 2.K.1-2.K.11 ( o mocy 0,029kW/230V kaŝdy) zainstalowane zostaną w pokojach na 3 piętrze. Zasilanie jednostek wewnętrznych wykonać przewodem YDY 3x2,5mm2 - z tablicy rozdzielczej T3.3. W tablicy T3.3 naleŝy zainstalować zabezpieczenie w postaci wyłącznika instalacyjnego S301B16. Przewód układać w korytku istniejącym nad sufitem podwieszanym. Nad drzwiami wejściowymi do kaŝdego z pokoi (nad sufitem podwieszanym na korytarzu) naleŝy zainstalować zabezpieczenie w postaci wyłącznika instalacyjnego nadprądowego S301C1 w obudowie typu S2. Od wyłącznika S301C1 do klimatyzatora ułoŝyć przewód YDY 3x1,0mm2 n/u nad sufitem podwieszanym w łazienkach.

4 Hala sportowa. Zasilanie agregatu wody lodowej. Agregat wody lodowej o mocy 66kW/400V zainstalowany będzie przy hali sportowej od strony zachodniej. Zasilanie agregatu wykonać kablem YKXs 5x50mm2 - z rozdzielnicy głównej RG usytuowanej w wydzielonym pomieszczeniu na parterze budynku W polu zasilającym rozdzielnicy RGnn naleŝy zainstalować wyłącznik mocy typu DPX-250, Jn=160A. Kabel zasilający naleŝy układać w korytku nad sufitem podwieszanym. Przejścia przez ściany oddzielenia ppoŝ. naleŝy wykonać jako szczelne o odpowiedniej odporności ogniowej. 2.6.Ochrona dodatkowa przed poraŝeniem. Jako ochronę dodatkową przed poraŝeniem zastosowano szybkie wyłączenie z zastosowaniem urządzeń ochronnych, przetęŝeniowych (bezpieczniki, wyłączniki instalacyjne, wyzwalacze elektromagnetyczne). Układ zasilania: TN-S. Ochronie podlegają obudowy instalowanych urządzeń. Ochronę zrealizować zgodnie z PN-IEC Uwagi dla Wykonawcy. Skuteczność ochrony sprawdzić na drodze pomiarów po wykonaniu instalacji. Dokonać pomiarów oporności izolacji kabli i przewodów. Całość prac ujętych niniejszym projektem wykonać zgodnie z PBUE, PN/E i pod odpowiednim nadzorem. W szczególności naleŝy zachować ostroŝność pod względem bhp. Przejścia kabli i przewodów przez ściany oddzielenia ppoŝ. naleŝy wykonać jako szczelne o odpowiedniej odporności ogniowej. Wszystkie materiały instalowane na obiekcie powinny posiadać atesty, świadectwa bądź deklaracje zgodności.

5 - 5-3.OBLICZENIA TECHNICZNE. 3.1.Internat Champion Dobór kabli zasilających. Zasilanie klimatyzatora zewnętrznego: Prąd obliczeniowy: Jo= 11,5A Zabezpieczenie w rozdzielnicy RGnn: D02-35A Przewód zasilający: YDY 5x6mm2 Jdd= 43A Koordynacja przewodu z zabezpieczeniem jest spełniona: Jo= 11,5A < Jb= 35A < Jdd= 43A 1,6 * Jb= 56A < 1,45 * Jdd = 62,35A Sprawdzenie skuteczności samoczynnego wyłączania zwarć. Parametry obwodu zwarciowego: 1.Transformator: Rtr= 0,00381Ω Xtr= 0,01075Ω 2.Kabel YKY 4x240: R1= 0,0234Ω X1= 0,0195Ω 3.Przewód YDY 5x6: R2= 0,303Ω X2= 0,0088Ω Impedancja pętli zwarcia: Z= 0,33Ω Prąd zwarcia 1-fazowego: Jz= U:Z= 696,9A Prąd wyłączający zabezpieczenia D02-35A: Jw= 195A 0,95xJz= 662,1A > Jw= 195A Ochrona jest skuteczna. 3.2.Hala sportowa Dobór kabla zasilającego. Zasilanie agregatu wody lodowej: Prąd obliczeniowy: Jo= 98,93A Zabezpieczenie w rozdzielnicy RG - wyzwalacz zwarciowy DPX - J nast = 300A - wyzwalacz przeciąŝeniowa DPX - J nast = 120A Kabel zasilający: YKXs 5x50mm2 Jdd= 202A Koordynacja kabla z zabezpieczeniem jest spełniona: Jo= 98,93A < Jb= 120A < Jdd= 202A 1,6 * Jb= 192A < 1,45 * Jdd = 292,9A Sprawdzenie skuteczności samoczynnego wyłączania zwarć. Parametry obwodu zwarciowego: 1.Transformator: Rtr= 0,00381Ω Xtr= 0,01075Ω 2.Kabel YKY 4x240: R1= 0,0234Ω X1= 0,0195Ω 3.Kabel YAKXs 5x50: R2= 0,0592Ω X2= 0,0112Ω Impedancja pętli zwarcia: Z= 0,11Ω Prąd zwarcia 1-fazowego: Jz= U:Z= 2090,9A Prąd wyłączający wyzwalacza przeciąŝeniowego DPX: Jw= 330A 0,95xJz= 1986,4A > Jw= 330A Ochrona jest skuteczna.

6 - 6 OŚWIADCZENIE Na podstawie Ustawy z dnia 7 lipca 1994r Prawo Budowlane (Dz.U. Nr 207 z 5 grudnia 2003r z późniejszymi zmianami w tym Ustawa z dnia 16 kwietnia 2004r o zmianie ustawy Prawo Budowlane Dz.U. Nr 93 z 2004r dot. art. 20 ust. 5) oświadczam, Ŝe projekt techniczny pt. INSTALACJE ELEKTRYCZNE ZASILAJĄCE URZĄDZENIA KLIMATYZACYJNE W INTERNACIE CHAMPION I HALI SPORTOWEJ WIELOFUNKCYJNEJ NA TERENIE OŚRODKA PRZYGOTOWAŃ OLIMPIJSKICH W SPALE sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

7 - 7 - INFORMACJA BIOZ OBIEKT: Budynki internatu Champion i Hali sportowej wielofunkcyjnej ADRES: Spała Al. Prezydenta Ignacego Mościckiego 6 INWESTOR: CENTRALNY OŚRODEK SPORTU Ośrodek Przygotowań Olimpijskich w Spale Spała, Al. Prezydenta Ignacego Mościckiego Inowłódz PROJEKTANT: Krzysztof Popiołek

8 - 8 CZĘŚĆ OPISOWA I.Zakres robót obejmuje: 1.Przewody zasilające klimatyzatory zewnętrzne i wewnętrzne. 2.Kabel zasilający agregat wody lodowej. 3.Rozbudowę rozdzielnic głównych i tablicy rozdzielczej. II.Wykaz istniejących obiektów: - istniejące budynki Ośrodka Przygotowań Olimpijskich, III.Elementy zagospodarowania które mogą stwarzać zagroŝenia: - brak, IV.Przewidywane zagroŝenia: Z uwagi na zakres robót skala zagroŝeń będzie niewielka. Przewidywane zagroŝenia: 1.Upadek z wysokości (praca na rusztowaniach). 2.PoraŜenie prądem elektrycznym. 3.Prace spawalnicze (poŝar). V.Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do robót : Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik robót oraz mistrz, stosownie do swoich obowiązków. Przy prowadzeniu instruktaŝu pracowników przed przystąpieniem do robót, naleŝy zapoznać ich z instrukcją BHP na stanowiskach pracy, sprawdzić aktualność zaświadczeń kwalifikacyjnych (do 1kV). VI.Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: Roboty naleŝy wykonywać pod nadzorem osoby uprawnionej kierownika Budowy, przestrzegając przepisów Rozp. Min. Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas robót budowlanych (Dz.U. nr 47 poz. 40).
