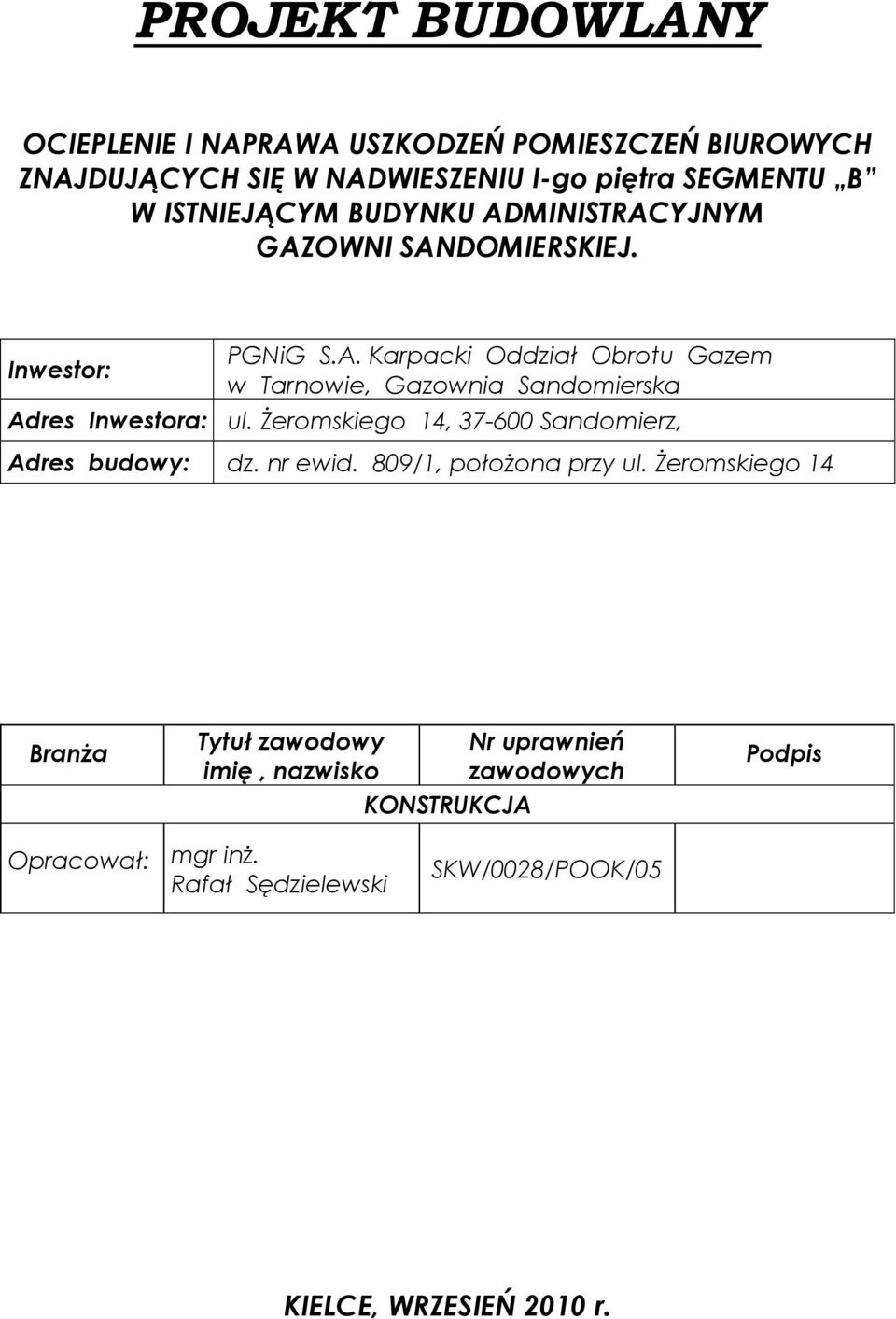

1 PROJEKT BUDOWLANY OCIEPLENIE I NAPRAWA USZKODZEŃ POMIESZCZEŃ BIUROWYCH ZNAJDUJĄCYCH SIĘ W NADWIESZENIU I-go piętra SEGMENTU B W ISTNIEJĄCYM BUDYNKU ADMINISTRACYJNYM GAZOWNI SANDOMIERSKIEJ. Inwestor: PGNiG S.A. Karpacki Oddział Obrotu Gazem w Tarnowie, Gazownia Sandomierska Adres Inwestora: ul. śeromskiego 14, Sandomierz, Adres budowy: dz. nr ewid. 809/1, połoŝona przy ul. śeromskiego 14 BranŜa Tytuł zawodowy imię, nazwisko KONSTRUKCJA Nr uprawnień zawodowych Podpis Opracował: mgr inŝ. Rafał Sędzielewski SKW/0028/POOK/05 KIELCE, WRZESIEŃ 2010 r.

śeromskiego 14, 37-600 Sandomierz, Adres budowy: dz. nr ewid. 809/1, połoŝona przy ul.

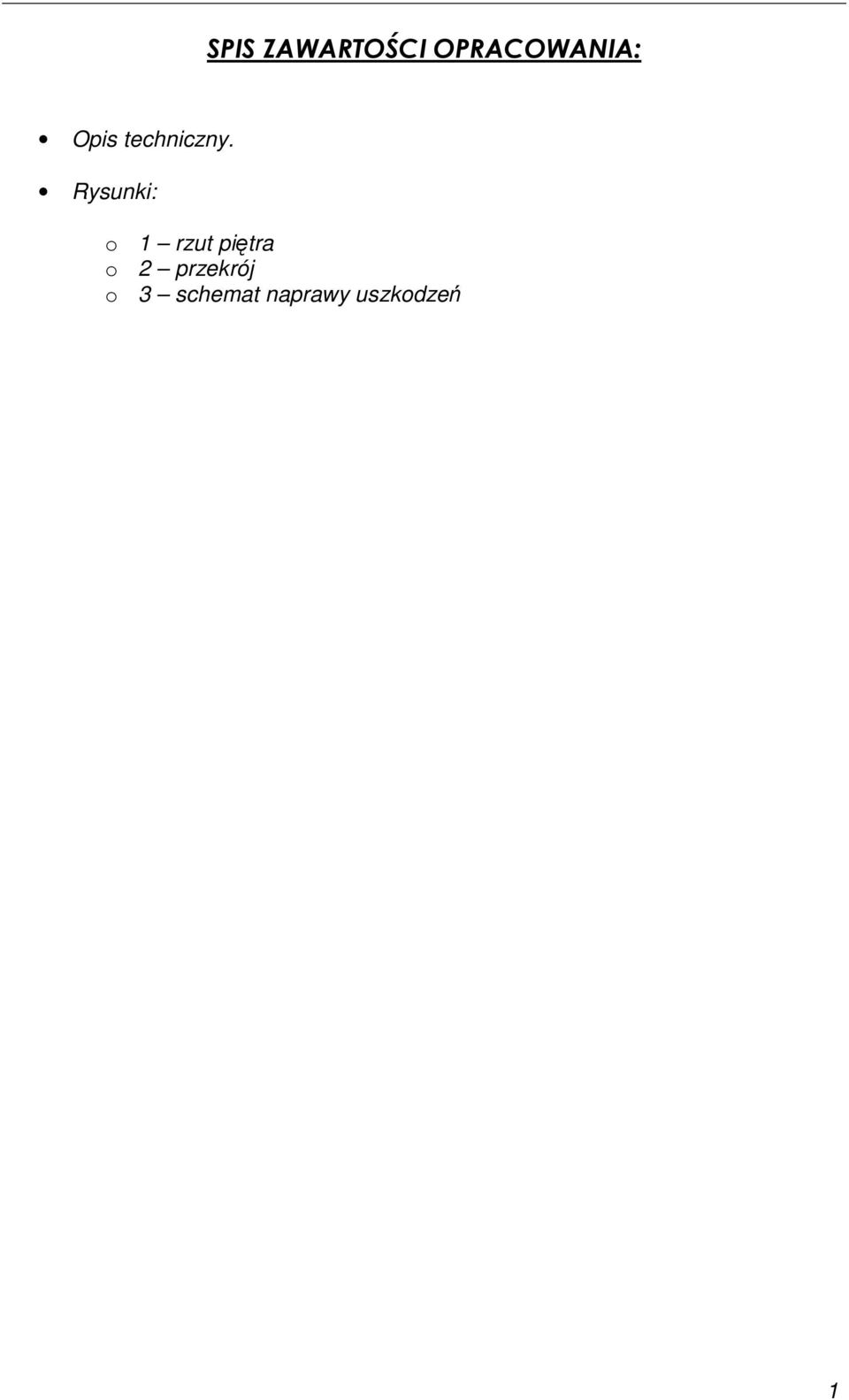

2 SPIS ZAWARTOŚCI OPRACOWANIA: Opis techniczny. Rysunki: o 1 rzut piętra o 2 przekrój o 3 schemat naprawy uszkodzeń 1

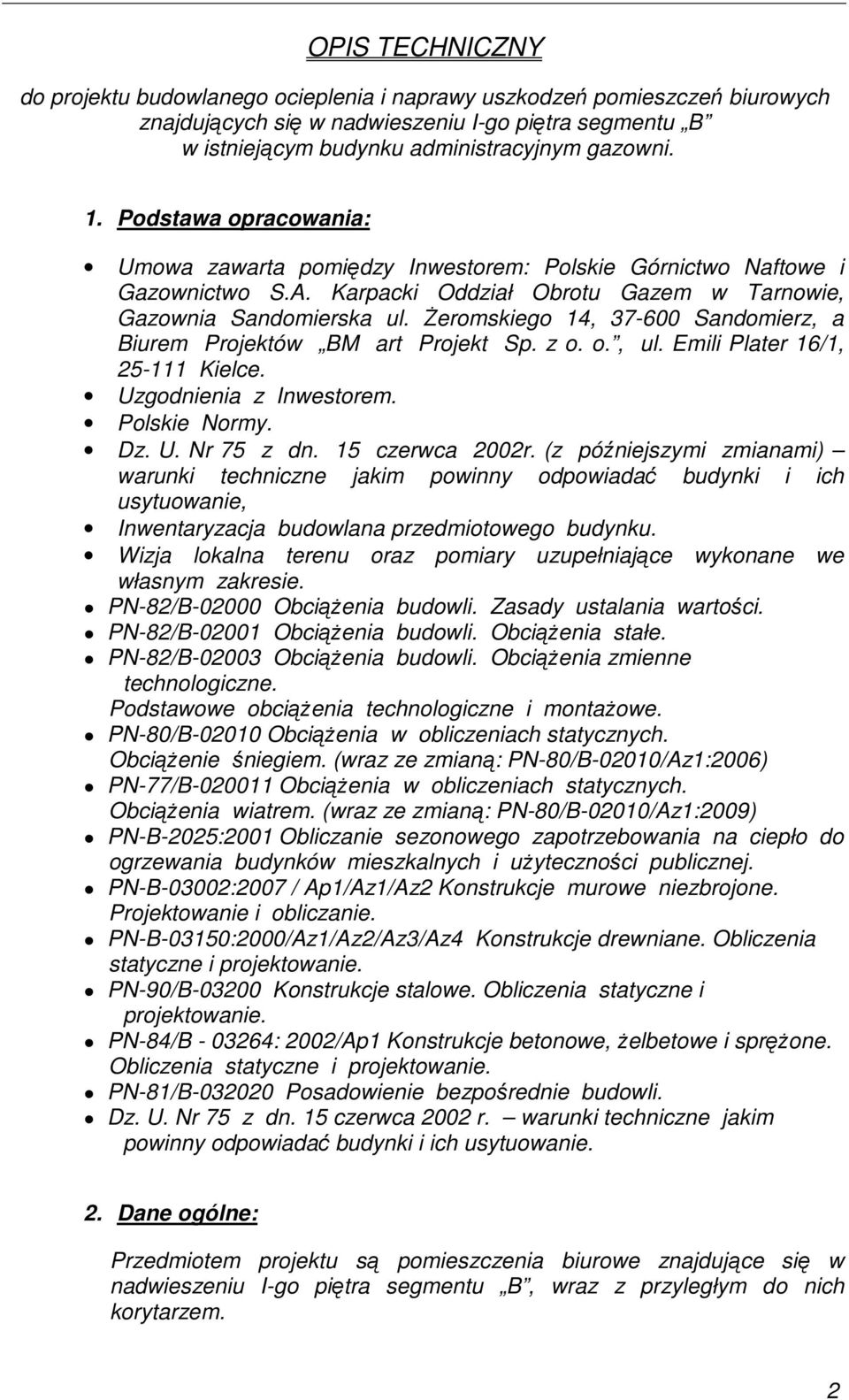

3 OPIS TECHNICZNY do projektu budowlanego ocieplenia i naprawy uszkodzeń pomieszczeń biurowych znajdujących się w nadwieszeniu I-go piętra segmentu B w istniejącym budynku administracyjnym gazowni. 1. Podstawa opracowania: Umowa zawarta pomiędzy Inwestorem: Polskie Górnictwo Naftowe i Gazownictwo S.A. Karpacki Oddział Obrotu Gazem w Tarnowie, Gazownia Sandomierska ul. śeromskiego 14, Sandomierz, a Biurem Projektów BM art Projekt Sp. z o. o., ul. Emili Plater 16/1, Kielce. Uzgodnienia z Inwestorem. Polskie Normy. Dz. U. Nr 75 z dn. 15 czerwca 2002r. (z późniejszymi zmianami) warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie, Inwentaryzacja budowlana przedmiotowego budynku. Wizja lokalna terenu oraz pomiary uzupełniające wykonane we własnym zakresie. PN-82/B ObciąŜenia budowli. Zasady ustalania wartości. PN-82/B ObciąŜenia budowli. ObciąŜenia stałe. PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. Podstawowe obciąŝenia technologiczne i montaŝowe. PN-80/B ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. (wraz ze zmianą: PN-80/B-02010/Az1:2006) PN-77/B ObciąŜenia w obliczeniach statycznych. ObciąŜenia wiatrem. (wraz ze zmianą: PN-80/B-02010/Az1:2009) PN-B-2025:2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i uŝyteczności publicznej. PN-B-03002:2007 / Ap1/Az1/Az2 Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. PN-B-03150:2000/Az1/Az2/Az3/Az4 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-84/B : 2002/Ap1 Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie. PN-81/B Posadowienie bezpośrednie budowli. Dz. U. Nr 75 z dn. 15 czerwca 2002 r. warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie. 2. Dane ogólne: Przedmiotem projektu są pomieszczenia biurowe znajdujące się w nadwieszeniu I-go piętra segmentu B, wraz z przyległym do nich korytarzem. 2

śeromskiego 14, 37-600 Sandomierz, a Biurem Projektów BM art Projekt Sp. z o. o., ul. Emili Plater 16/1, 25-111 Kielce. Uzgodnienia z Inwestorem. Polskie Normy. Dz. U. Nr 75 z dn. 15 czerwca 2002r.

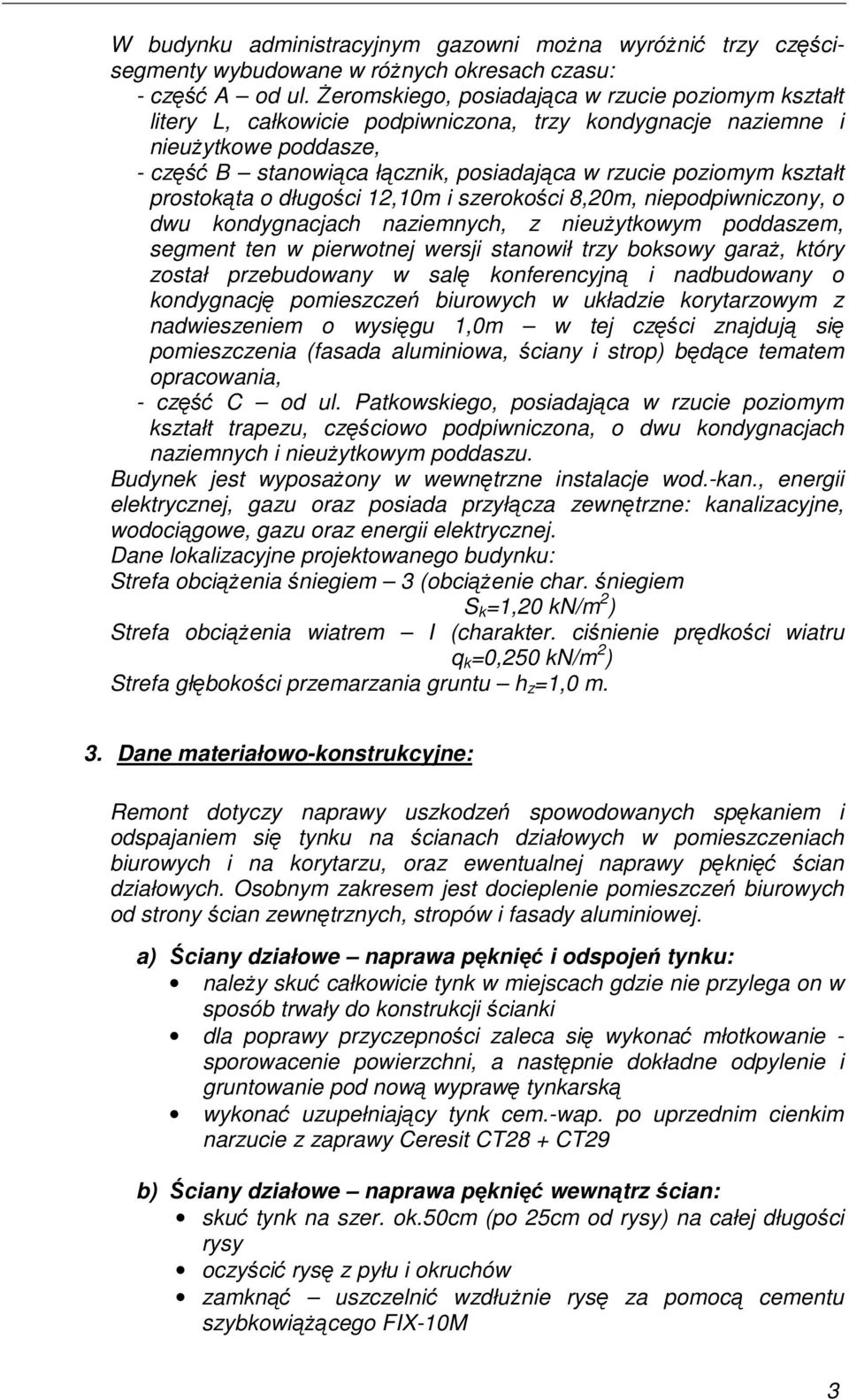

4 W budynku administracyjnym gazowni moŝna wyróŝnić trzy częścisegmenty wybudowane w róŝnych okresach czasu: - część A od ul. śeromskiego, posiadająca w rzucie poziomym kształt litery L, całkowicie podpiwniczona, trzy kondygnacje naziemne i nieuŝytkowe poddasze, - część B stanowiąca łącznik, posiadająca w rzucie poziomym kształt prostokąta o długości 12,10m i szerokości 8,20m, niepodpiwniczony, o dwu kondygnacjach naziemnych, z nieuŝytkowym poddaszem, segment ten w pierwotnej wersji stanowił trzy boksowy garaŝ, który został przebudowany w salę konferencyjną i nadbudowany o kondygnację pomieszczeń biurowych w układzie korytarzowym z nadwieszeniem o wysięgu 1,0m w tej części znajdują się pomieszczenia (fasada aluminiowa, ściany i strop) będące tematem opracowania, - część C od ul. Patkowskiego, posiadająca w rzucie poziomym kształt trapezu, częściowo podpiwniczona, o dwu kondygnacjach naziemnych i nieuŝytkowym poddaszu. Budynek jest wyposaŝony w wewnętrzne instalacje wod.-kan., energii elektrycznej, gazu oraz posiada przyłącza zewnętrzne: kanalizacyjne, wodociągowe, gazu oraz energii elektrycznej. Dane lokalizacyjne projektowanego budynku: Strefa obciąŝenia śniegiem 3 (obciąŝenie char. śniegiem S k =1,20 kn/m 2 ) Strefa obciąŝenia wiatrem I (charakter. ciśnienie prędkości wiatru q k =0,250 kn/m 2 ) Strefa głębokości przemarzania gruntu h z =1,0 m. 3. Dane materiałowo-konstrukcyjne: Remont dotyczy naprawy uszkodzeń spowodowanych spękaniem i odspajaniem się tynku na ścianach działowych w pomieszczeniach biurowych i na korytarzu, oraz ewentualnej naprawy pęknięć ścian działowych. Osobnym zakresem jest docieplenie pomieszczeń biurowych od strony ścian zewnętrznych, stropów i fasady aluminiowej. a) Ściany działowe naprawa pęknięć i odspojeń tynku: naleŝy skuć całkowicie tynk w miejscach gdzie nie przylega on w sposób trwały do konstrukcji ścianki dla poprawy przyczepności zaleca się wykonać młotkowanie - sporowacenie powierzchni, a następnie dokładne odpylenie i gruntowanie pod nową wyprawę tynkarską wykonać uzupełniający tynk cem.-wap. po uprzednim cienkim narzucie z zaprawy Ceresit CT28 + CT29 b) Ściany działowe naprawa pęknięć wewnątrz ścian: skuć tynk na szer. ok.50cm (po 25cm od rysy) na całej długości rysy oczyścić rysę z pyłu i okruchów zamknąć uszczelnić wzdłuŝnie rysę za pomocą cementu szybkowiąŝącego FIX-10M 3

kształt prostokąta o długości 12,10m i szerokości 8,20m, niepodpiwniczony, o dwu kondygnacjach naziemnych, z nieuŝytkowym poddaszem, segment ten w pierwotnej wersji stanowił trzy boksowy garaŝ, który

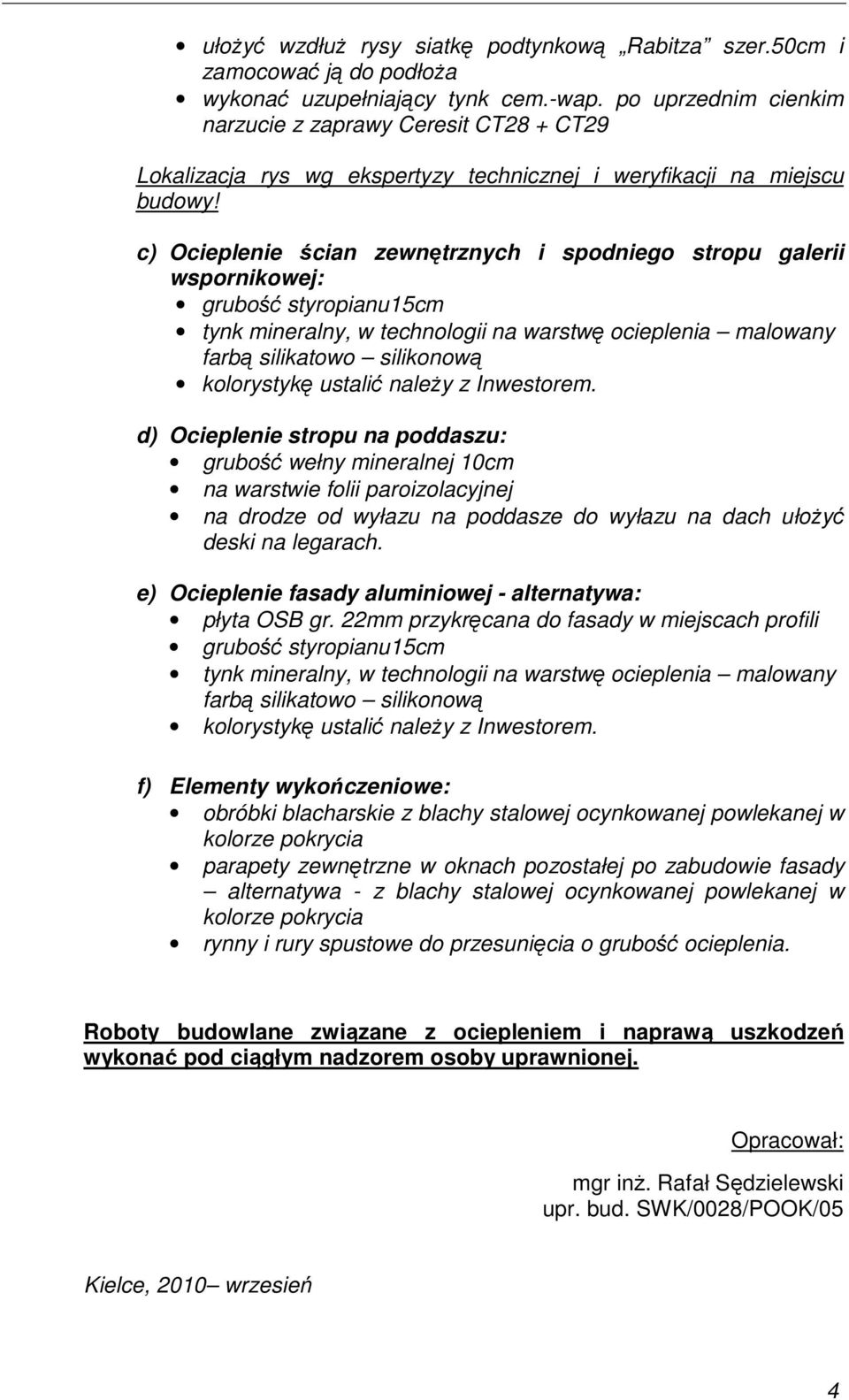

5 ułoŝyć wzdłuŝ rysy siatkę podtynkową Rabitza szer.50cm i zamocować ją do podłoŝa wykonać uzupełniający tynk cem.-wap. po uprzednim cienkim narzucie z zaprawy Ceresit CT28 + CT29 Lokalizacja rys wg ekspertyzy technicznej i weryfikacji na miejscu budowy! c) Ocieplenie ścian zewnętrznych i spodniego stropu galerii wspornikowej: grubość styropianu15cm tynk mineralny, w technologii na warstwę ocieplenia malowany farbą silikatowo silikonową kolorystykę ustalić naleŝy z Inwestorem. d) Ocieplenie stropu na poddaszu: grubość wełny mineralnej 10cm na warstwie folii paroizolacyjnej na drodze od wyłazu na poddasze do wyłazu na dach ułoŝyć deski na legarach. e) Ocieplenie fasady aluminiowej - alternatywa: płyta OSB gr. 22mm przykręcana do fasady w miejscach profili grubość styropianu15cm tynk mineralny, w technologii na warstwę ocieplenia malowany farbą silikatowo silikonową kolorystykę ustalić naleŝy z Inwestorem. f) Elementy wykończeniowe: obróbki blacharskie z blachy stalowej ocynkowanej powlekanej w kolorze pokrycia parapety zewnętrzne w oknach pozostałej po zabudowie fasady alternatywa - z blachy stalowej ocynkowanej powlekanej w kolorze pokrycia rynny i rury spustowe do przesunięcia o grubość ocieplenia. Roboty budowlane związane z ociepleniem i naprawą uszkodzeń wykonać pod ciągłym nadzorem osoby uprawnionej. Opracował: mgr inŝ. Rafał Sędzielewski upr. bud. SWK/0028/POOK/05 Kielce, 2010 wrzesień 4

c) Ocieplenie ścian zewnętrznych i spodniego stropu galerii wspornikowej: grubość styropianu15cm tynk mineralny, w technologii na warstwę ocieplenia malowany farbą silikatowo silikonową kolorystykę
