1 P R O J E K T W Y K O N A W C Z Y (zgłoszenie nr I z dnia r.) Obiekt: Remont budynku świetlicy wiejskiej Obiekt: Mdzewko dz. nr ewid 113, gm. Strzegowo Inwestor: Gmina Strzegowo Pl.Wolności 32, Strzegowo Spis zawartości: 1. Strona tytułowa...str. nr 1 2. Oświadczenie projektanta...str. nr 2 3. Odpis zaświadczeń M.O.I.I.B...str. nr 3-3a 4. Odpis uprawnień...str. nr 4-4a 5. Opis techniczny... str. nr 5 6. Plan zagospodarowania [rys. nr 1}... str. nr 6 7. Rzut stropu sali [rys. nr 2]... str. nr 7 8. Przekroje stropu sali[rys. nr 3]... str. nr 8 9. Rzut sali -lampy oświetleniowe. [rys. nr 4]... str. nr 9 Projektant: mgr inż. Marian Pawłowski nr upr.bud. Cie-76/88. Współpraca: Jerzy Zmorzyński upr. bud.nr GT 8386/100/76.. Ciechanów listopad 2014 r str. 1

2 Ciechanów dn r Oświadczenie Na podstawie art. 20, ust. 4 Ustawy z dnia 7 lipca 1994 roku - Prawo Budowlane (tekst jednolity Dz. U. z 2013 roku poz. 1409, z późn. zm.) oświadczam, że: projekt wykonawczy: "Remont świetlicy wiejskiej w miejscowści Mdzewko" dz. nr 113 gm. Strzegowo sporządzony został zgodnie z obowiązującymi przepisami oraz zasadmi wiedzy technicznej... str. 2

3 Zgodne z oryginałem: str. 3

4 Zgodne z oryginałem: str.3a

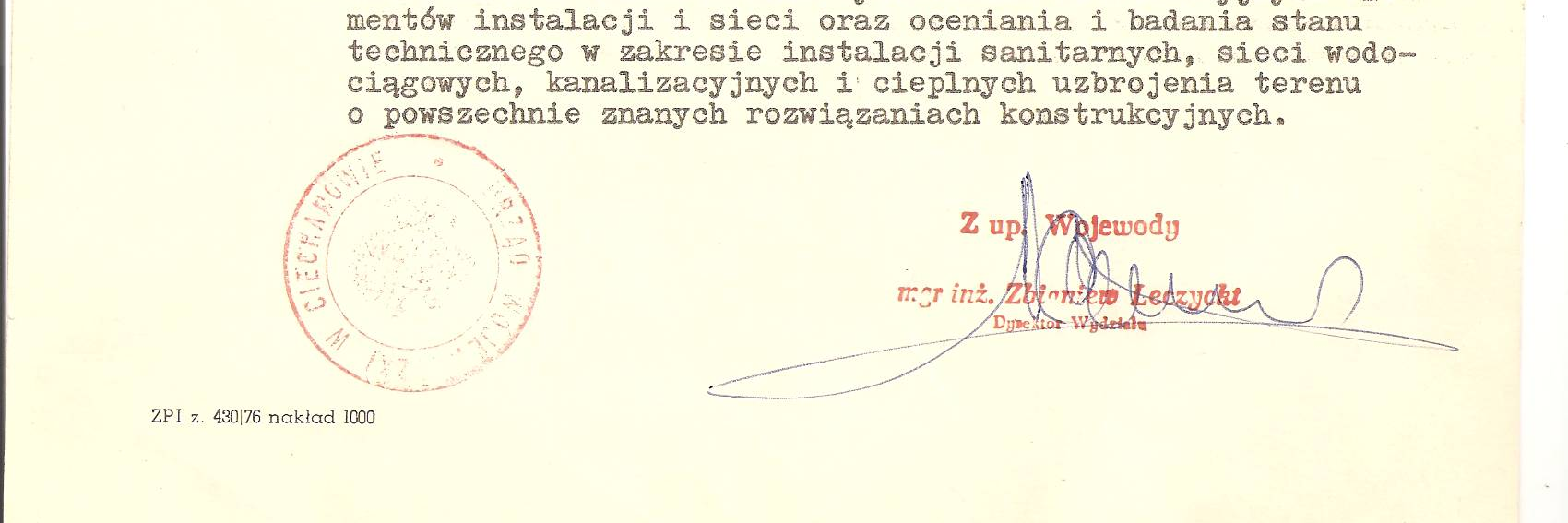

5 Zgodne z oryginałem: str.4

6 Zgodne z oryginałem: str.4a

7 OPIS TECHNICZNY do projektu wykonawczego remont świetlicy wiejskiej w miejscowości Mdzewko dz. nr ewid. 113, gm. Strzegowo. 1. Podstawa opracowania: 1.1. Zlecenie inwestora 1.2. Wizja lokalna obiektu 1.3. Ocena techniczna stanu sali 1.4. Uzgodnienia z inwestorem. 2. Stan istniejący sali tanecznej - ocena techniczna: Sala zlokalizowana jest w zachodniej części budynku świetlicy: 2.1. Ściany fundamentowe betonowe wylewane - stan dobry 2.2. Ściany zewnętrzne wykonane z bloczków z betonu komórkowego docieplone płytami styropianowymi - stan dobry 2.3. Dach nad salą konstrukcji drewnianej dwuspadowy - stan średni 2.4. Pokrycie - blacha stalowa ocynkowana powlekana falista - stan dobry 2.5. Sufit płyty trzcinowe na ruszcie drewnianym - stan zły 2.6. Stolarka okienna - PCV z szybami podwójnymi klejonymi - stan dobry 2.7. Drzwi zewnętrzne stalowe docieplone dwuskrzydłowe - stan dobry 2.8. Drzwi wewnętrzne drewniane dwuskrzydłowe - stan zły 2.9. Schody zewnętrzne betonowe wylewane - obłożone płytkami ceramicznymi - stan dobry Obróbki blacharskie (rynny, rury spustowe) PCV - stan dobry Podokienniki z blachy stalowej ocynkownej powlekanej - stan dobry 3. Zakres robót sali: 3.1. Rozbiórka sufitu: płyt trzcinowych oraz rusztu drewnianego 3.2. Impregnacja istniejących elementów drewnianych środkiem grzyboi owado-bójczym przeznaczonym do elementów konstrukcyjnych Wzmocnienie istniejących belek stropowych balami 5/25 cm z tarcicy z drewna iglastego kl.i impregnowanego środkiem grzybo- i owado-bójczym, metodą kąpieli przeznaczonym do elementów konstrukcyjnych Wykonanie podbitki z blachy stalowej ocynkowanej powlekanej trapezowej 3.5. Ułożenie folii budowlanej gr. 0,3 mm 3.6. Ułożenie izolacji termicznej gr. 20 cm z wełny mineralnej (między belkami) 3.7. Ułożenie folii paroprzepuszczalnej 3.8. Wymiana drzwi wewnętrznych drewnianych na aluminiowe oszklone z bocznymi ściankami z blachy aluminiowej 3.9. Zainstalowanie opraw oświetleniowych rastrowych do dwóch świetlówek T8 o mocy 2 x 58W sufitowych. 4. Uwaga: 4.1. Roboty należy wykonać zgodnie z obowiązującymi przepisami, normami, normatywami i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych z zachowaniem warunków bhp 4.2. Nowe elementy drewniane należy zaimpregnować środkiem grzyboi owado-bójczym metodą kąpieli Istniejące drewniane elementy konstrukcyjne należy dokładnie oczyścić a następnie zaimpregnować środkiem grzybo- i owado-bójczym Do do wykonania elementów robót należy zastosować materiały posiadające wymagane świadectwa jakości i certyfikaty Bale drewniane do wzmocnienia istniejących belek z elementów ciągłych długości wg pomiaru z natury Projektowane lampy oświetlenia sali podłączyć do istniejącej oświetleniowej instalacji elektrycznej. a str.5

PLAN ZAGOSPODAROWANIA TERENU działki nr 113 w miejscowości Mdzewko Budowa: REMONT ŚWIETLICY WIEJSKIEJ * Legenda * A-B-C-D-E-A Granice działki Istniejący budynek Świetlicy Wiejskiej murowany,

8 PLAN ZAGOSPODAROWANIA TERENU działki nr 113 w miejscowości Mdzewko Budowa: REMONT ŚWIETLICY WIEJSKIEJ * Legenda * A-B-C-D-E-A Granice działki Istniejący budynek Świetlicy Wiejskiej murowany, parterowy, bez podpiwniczenia dach wielospadowy konstrukcji drewnianej Istniejące wielofunkcyjne boisko sportowe Obiekt: REMONT ŚWIETLICY WIEJSKIEJ Skala rys. 1:500 Adres:Mdzewko. nr 113, gm. Strzegowo Data Projektant: mgr inż. Marian Pawłowski upr. bud.nr.76/88 Współpraca: Jerzy Zmorzyński upr.bud.nr GT 8386/100/76 Nazwa rysunku: PLAN ZAGOSPODAROWANIA Nr rys. 1 Nr str. 6

9 istniejące belki z drewna iglastego 14/ projektowane bale z drewna iglastego 5/ Sala A A projektowane sruby M12; L projektowana blacha stalowa gr. 0,65 mm trapezowa (# 40 mm) perfurowana powlekana Garaż Sklep z zapleczem WC Ścianki Hall aluminiowe oszklone Kuchnia Obiekt: REMONT ŚWIETLICY WIEJSKIEJ Adres:Mdzewko. nr 113, gm. Strzegowo Skala rys. 1:100 Data Projektant: mgr inż. Marian Pawłowski upr. bud.nr.76/88 Współpraca: Jerzy Zmorzyński upr.bud.nr GT 8386/100/76 Nazwa rysunku: RZUT STROPU SALI [4] Nr rys. 2 Nr str. 7

10 Przekrój A A Przekrój B B istniejące belki z drewna iglastego 14/ projektowane bale z drewna iglastego 5/ projektowane sruby M12; L projektowana podsufitka - blacha stalowa, ocynkowana, powlekana, perfurowana gr. 0,65 mm trapezowa (# 40 mm) 5 - projektowane wkręty do drewna Ø 8/ projektowana izolacja wełna mineralna gr. 20 cm (między belkami) 7 - projektowana folia izolacyjna gr. 0,3 mm paroprzepuszczalna Obiekt: REMONT ŚWIETLICY WIEJSKIEJ Adres:Mdzewko. nr 113, gm. Strzegowo Skala rys. 1:20 Data Projektant: mgr inż. Marian Pawłowski upr. bud.nr.76/88 Współpraca: Jerzy Zmorzyński upr.bud.nr GT 8386/100/76 Nazwa rysunku: PRZEKROJE STROPU Nr rys. 3 Nr str. 8

11 870 Oprawa rastrowa do dwóch świetlówek T8 o mocy 2 x 58W, Sala A: 154,80 m 2 H: 3,50 m Garaż Sklep z zapleczem WC Ścianki aluminiowe oszklone Hall Kuchnia Obiekt: REMONT ŚWIETLICY WIEJSKIEJ Adres:Mdzewko. nr 113, gm. Strzegowo Skala rys. 1:100 Data Projektant: mgr inż. Marian Pawłowski upr. bud.nr 76/88 Współpraca: Jerzy Zmorzyński upr.bud.nr GT 8386/100/76 Nazwa rysunku: RZUT SALI - lampy oświetleniowe Nr rys. 4 Nr str. 9
