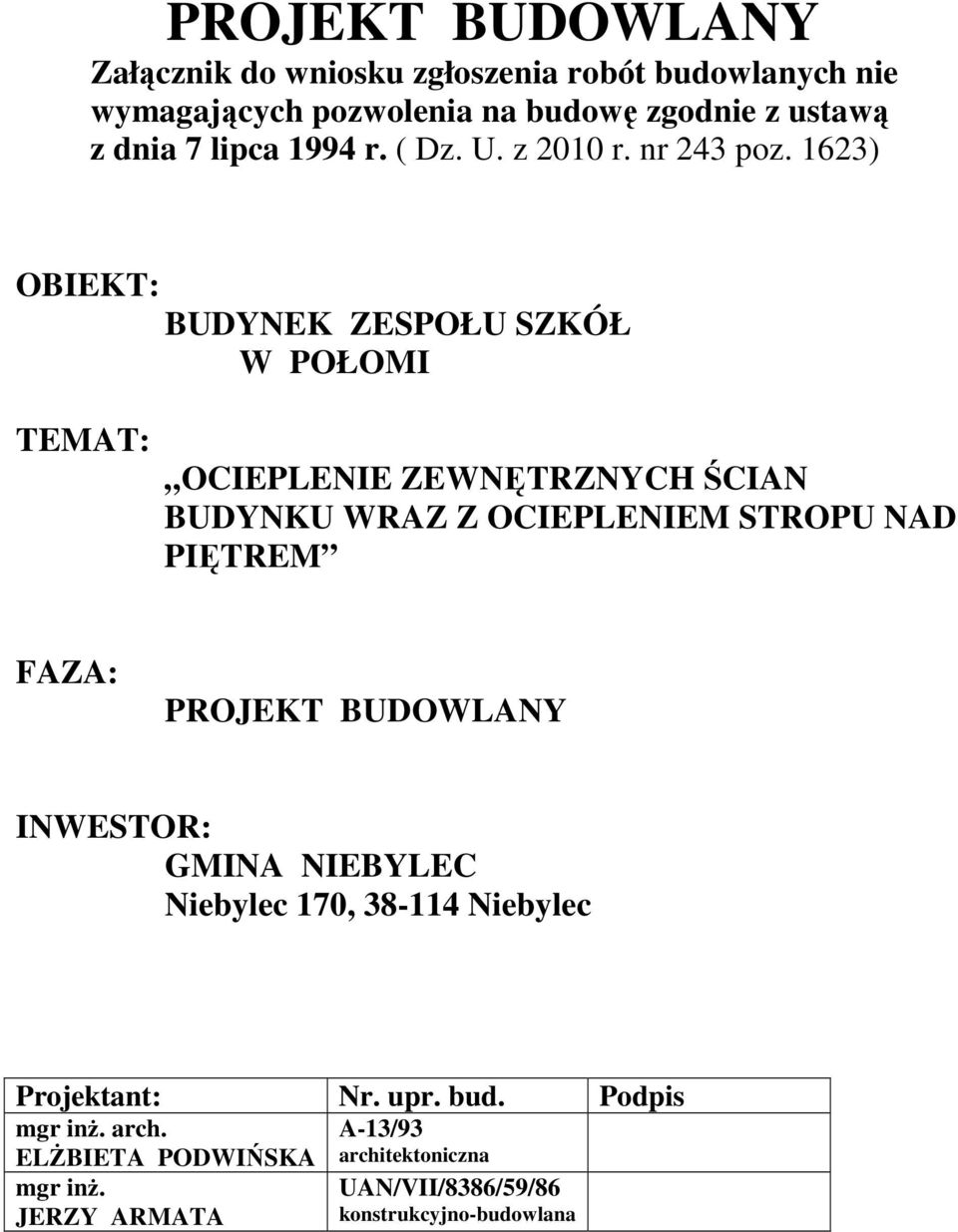

1 PROJEKT BUDOWLANY Załącznik do wniosku zgłoszenia robót budowlanych nie wymagających pozwolenia na budowę zgodnie z ustawą z dnia 7 lipca 1994 r. ( Dz. U. z 2010 r. nr 243 poz. 1623) OBIEKT: BUDYNEK ZESPOŁU SZKÓŁ W POŁOMI TEMAT: OCIEPLENIE ZEWNĘTRZNYCH ŚCIAN BUDYNKU WRAZ Z OCIEPLENIEM STROPU NAD PIĘTREM FAZA: PROJEKT BUDOWLANY INWESTOR: GMINA NIEBYLEC Niebylec 170, Niebylec Projektant: Nr. upr. bud. Podpis mgr inŝ. arch. ELśBIETA PODWIŃSKA mgr inŝ. JERZY ARMATA A-13/93 architektoniczna UAN/VII/8386/59/86 konstrukcyjno-budowlana

2 PROJEKT BUDOWLANY ZAWIERA: A. CZĘŚĆ OPISOWĄ 1. Opis zagospodarowania działki 2. Opis techniczny do projektu architektury B. CZĘŚĆ GRAFICZNĄ 1.Sytuacja 1: Inwentaryzacja-elewacja północno-wschodnia 1:100 rys. 1 3.Inwentaryzacja-elewacja południowo-wschodnia 1:100 rys. 2 4.Inwentaryzacja-elewacja południowo-zachodnia 1:100 rys. 3 5.Inwentaryzacja-elewacja północno-zachodnia 1:100 rys. 4 8.Elewacja północno-wschodnia 1:100 rys. 5 9.Elewacja południowo-wschodnia 1:100 rys Elewacja południowo-zachodnia 1:100 rys Elewacja północno-zachodnia 1:100 rys. 8

3 OPIS ZAGOSPODAROWANIA DZIAŁKI nr ewidencyjny 1913 połoŝonej w miejscowości Połomia 1. Przedmiot inwestycji Przedmiotem inwestycji są roboty budowlane związane z termomodernizacją budynku Zespołu Szkół w Połomi zlokalizowanego na działce nr 1913 w Połomi. Powierzchnia działki m² = 1,08 ha Zakres robót Ocieplenie ścian zewnętrznych budynku w zakresie ścian przyziemia, parteru i piętra Ocieplenie istniejącego stropu nad piętrem wełną mineralną 2. Istniejący stan zagospodarowania działki Na działce znajduje się budynek Zespołu Szkół w Połomi. Powierzchnia zabudowy - 934,20 m² Budynek wykonany w technologii tradycyjnej z dachem wysokim dwuspadowym Obiekt trzykondygnacyjny:przyziemie, parter, piętro i strych nieuŝytkowy Teren wokół budynku zagospodarowany, istnieją utwardzone place, dojazdy i dojścia do budynku. Budynek wyposaŝony we wszystkie niezbędne przyłącza i instalacje wewnętrzne. Dojazd na teren działki istniejącym zjazdem z drogi publicznej Odprowadzenie wód opadowych do istniejącej kanalizacji deszczowej Inwestycja nie kwalifikuje się do kategorii przedsięwzięć mogących potencjalnie lub znacząco oddziaływać na środowisko-zgodnie z Rozporządzeniem Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko ( Dz. U. Nr 213 z 2010 r. poz. 1397). Projektant: mgr inŝ. arch. ElŜbieta Podwińska Upr. A-13/93 mgr inŝ. Jerzy Armata Upr. UAN/VII/8386/59/86

4 OPIS TECHNICZNY Do projektu ocieplenia ścian zewnętrznych wraz z ociepleniem stropu nad piętrem budynku Zespołu Szkół w Połomi. 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt ocieplenia ścian budynku i ocieplenia stropu nad piętrem budynku Zespołu Szkół w Połomi. 2. PODSTAWA OPRACOWANIA Umowa z Inwestorem Inwentaryzacja budynku Instrukcja- Bezspoinowy system ocieplenia ścian Capatect Mineral firmy Caparol. Obowiązujące przepisy i PN Audyt 3. OPIS BUDYNKU Budynek dwukondygnacyjny z poddaszem nieuŝytkowym z dachem dwuspadowym pokrytym blachą. Powierzchnia zabudowy - 934,20 m² Powierzchnia uŝytkowa ,80 m² Kubatura ,00 m³ Maksymalna wysokość ścian podlegających ociepleniu od poziomu terenu wynosi 11,95 m. Stolarka okienna i drzwiowa w stanie dobrym PCV Ściany i strop na piętrem wymagają dodatkowego ocieplenia 4. CEL I ZAKRES OPRACOWANIA Budynek istniejący nie spełnia wymagań dotyczących maksymalnej wartości wskaźnika E [kwh/m³] sezonowego zapotrzebowania na ciepło do ogrzania budynku w standardowym sezonie grzewczym. Celem niniejszego opracowania jest wykonanie kompleksowej termomodernizacji budynku poprzez: ocieplenie ścian zewnętrznych ocieplenie stropu nad piętrem

5 Zakres projektu obejmuje: Ocieplenie ścian zewnętrznych Ocieplenie stropu nad piętrem 5. OPIS OCIEPLENIA ŚCIAN ZEWNĘTRZNYCH I STROPODACHU 5.1 Ocieplenie ścian zewnętrznych budynku wykonać metodą bezspoinową w systemie Capatect- Mineral. Zaprojektowano Ocieplenia ścian: Ściany zewnętrzne kondygnacji naziemnych; płyty styropianowe FS-15 grubości 14 cm. Szpalety okienne, drzwiowe oraz kominy nad połacią dachu wraz z kominem kotłowni styropian FS-15 grubości 3 cm. Przed przystąpieniem do robót ocieplających naleŝy odpowiednio przygotować podłoŝe poprzez ; Skucie starych odpadających tynków Oczyszczenie podłoŝa z pyłu i piasku oraz starej farby Zagruntowanie podłoŝa Uzupełnienie ubytków tynków Do mocowania styropianu do podłoŝa stosować zaprawę Capatect 190S Warstwę zbrojeniową wykonać z siatki i zaprawy Capatect 190 Płyty styropianowe dodatkowo mocować łącznikami ( kołkami ) w ilości 4szt/m². Głębokość zakotwienia łącznika w ścianie min 5 cm. Wszystkie prace związane z ociepleniem ścian prowadzić w temperaturze nie niŝszej niŝ +5 C i nie wyŝszej niŝ +25 C. w czasie bezdeszczowej pogody. Ocieplenie ścian wykonać wg technologii Capatect-Mineral z zastosowaniem tynków mineralnych Capatect( baranek 1.5 mm) zabezpieczonych farbami krzemiano-organicznymi-amphisilan-plus. 5.2 Ocieplenie stropu nad piętrem Istniejący strych budynku jest nieuŝytkowy. Strop nad piętrem ocieplić wełną mineralną gr 15 cm. Wykonać pomost techniczny o szerokości 1,25 m z kaŝdej strony kominów celem kontroli układu wentylacyjnego budynku.

6 Pomost techniczny wykonać z płyty OSB gr 22 mm na legarach drewnianych. 5.3 Współczynniki przenikania przegród istniejących przed termomodernizacją Ściany zewnętrzne Strop nad piętrem Podłoga na gruncie Stolarka okienna Stolarka drzwiowa U=1,38 W/m²K > 0,25 W/m²K U=1,23 W/m²K > 0,22 W/m²K U=0,47 W/m²K > 0,45 W/m²K U=1,80 W/m²K U=2,60 W/m²K 5.4 Współczynniki przenikania przegród istniejących po termomodernizacją Ściany zewnętrzne Strop nad piętrem Podłoga na gruncie Stolarka okienna Stolarka drzwiowa U=0,24 W/m²K < 0,25 W/m²K U=0,21 W/m²K < 0,22 W/m²K U=0,47 W/m²K > 0,45 W/m²K U=1,80 W/m²K U=2,60 W/m²K 6. INNE ROBOTY WYKOŃCZENIOWE Kolorystyka elewacji ( Caparol System 3D)-w uzgodnieniu z Inwestorem Parapety zewnętrzne otworów okiennych po ociepleniu ścian, wykonać na nowo z blachy powlekanej. Rury spustowe wykonać na nowo z blachy powlekanej Na budynku wykonać instalację odgromową 7. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU, WPLYW NA ŚRODOWISKO, ZDROWIE LUDZI I OTOCZENIE Odprowadzenie wód opadowych do istniejącej kanalizacji deszczowej Obiekt nie emituje zanieczyszczeń pyłowo-gazowych Obiekt nie wytwarza odpadów o innym charakterze niŝ śmieci bytowe Obiekt nie emituje wibracji ani promieniowania Wpływ na otoczenie typu drzewostan, glebę, wody podziemne i powierzchniowe pozostaje na niezmienionym poziomie

7 8. UWAGI KOŃCOWE Roboty ociepleniowe prowadzić pod nadzorem osoby uprawnionej. Stosować przepisy BHP szczególnie przy pracach na wysokości. Stosować materiały posiadające odpowiednie certyfikaty i świadectwa dopuszczenia do stosowania w budynkach uŝyteczności publicznej. Projektant: mgr inŝ. arch. ElŜbieta Podwińska Upr. A-13/93 mgr inŝ. Jerzy Armata upr. UAN/VII/8386/59/86
