ZAWARTOŚĆ OPRACOWANIA: A. CZĘŚĆ OPISOWA: B. CZĘŚĆ RYSUNKOWA. 1. Ekspertyza stanu technicznego. 2. Opis techniczny do projektu budowlanego.

Transkrypt

1 ZAWARTOŚĆ OPRACOWANIA: A. CZĘŚĆ OPISOWA: 1. Ekspertyza stanu technicznego. 2. Opis techniczny do projektu budowlanego. B. CZĘŚĆ RYSUNKOWA. 1A/K Rzut fundamentów Poz :50 1B/K Rzut fundamentów rozmieszczenie względem istniejącego budynku. 1:100 2/K Rzut dachu i przekrój podłuŝny przez wiatę (Poz.1.1). 1:50 3/K Przekrój poprzeczny przez wiatę (Poz.1.1). 1:25 4/K Rzut fundamentów Poz :50 5/K Przekrój podłuŝny i rzut dachu - Poz :50 6/K Przekrój poprzeczny - Poz :25 7/K Przekrój podłuŝny i rzut dachu - Poz.1.3, Poz :50 8/K Przekrój poprzeczny - Poz.1. 3, Poz :25 9/K Rzut dachu Poz :50 10/K Przekrój poprzeczny - Poz :25 11/K 12/K Rzut dachu Poz. 1.6 Przekrój poprzeczny Poz.1.6 1:50 1:25

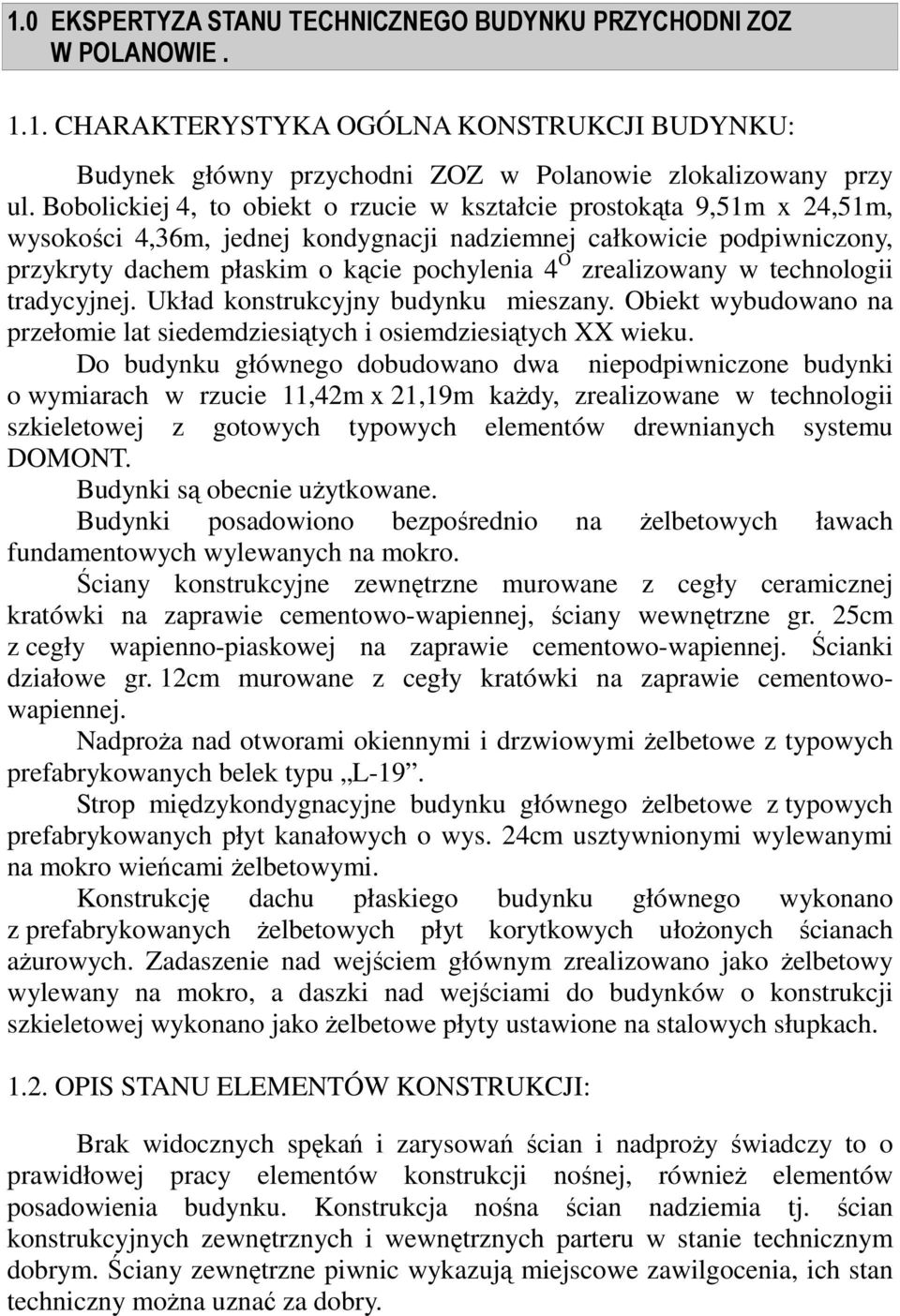

2 1.0 EKSPERTYZA STANU TECHNICZNEGO BUDYNKU PRZYCHODNI ZOZ W POLANOWIE CHARAKTERYSTYKA OGÓLNA KONSTRUKCJI BUDYNKU: Budynek główny przychodni ZOZ w Polanowie zlokalizowany przy ul. Bobolickiej 4, to obiekt o rzucie w kształcie prostokąta 9,51m x 24,51m, wysokości 4,36m, jednej kondygnacji nadziemnej całkowicie podpiwniczony, przykryty dachem płaskim o kącie pochylenia 4 O zrealizowany w technologii tradycyjnej. Układ konstrukcyjny budynku mieszany. Obiekt wybudowano na przełomie lat siedemdziesiątych i osiemdziesiątych XX wieku. Do budynku głównego dobudowano dwa niepodpiwniczone budynki o wymiarach w rzucie 11,42m x 21,19m kaŝdy, zrealizowane w technologii szkieletowej z gotowych typowych elementów drewnianych systemu DOMONT. Budynki są obecnie uŝytkowane. Budynki posadowiono bezpośrednio na Ŝelbetowych ławach fundamentowych wylewanych na mokro. Ściany konstrukcyjne zewnętrzne murowane z cegły ceramicznej kratówki na zaprawie cementowo-wapiennej, ściany wewnętrzne gr. 25cm z cegły wapienno-piaskowej na zaprawie cementowo-wapiennej. Ścianki działowe gr. 12cm murowane z cegły kratówki na zaprawie cementowowapiennej. NadproŜa nad otworami okiennymi i drzwiowymi Ŝelbetowe z typowych prefabrykowanych belek typu L-19. Strop międzykondygnacyjne budynku głównego Ŝelbetowe z typowych prefabrykowanych płyt kanałowych o wys. 24cm usztywnionymi wylewanymi na mokro wieńcami Ŝelbetowymi. Konstrukcję dachu płaskiego budynku głównego wykonano z prefabrykowanych Ŝelbetowych płyt korytkowych ułoŝonych ścianach aŝurowych. Zadaszenie nad wejściem głównym zrealizowano jako Ŝelbetowy wylewany na mokro, a daszki nad wejściami do budynków o konstrukcji szkieletowej wykonano jako Ŝelbetowe płyty ustawione na stalowych słupkach OPIS STANU ELEMENTÓW KONSTRUKCJI: Brak widocznych spękań i zarysowań ścian i nadproŝy świadczy to o prawidłowej pracy elementów konstrukcji nośnej, równieŝ elementów posadowienia budynku. Konstrukcja nośna ścian nadziemia tj. ścian konstrukcyjnych zewnętrznych i wewnętrznych parteru w stanie technicznym dobrym. Ściany zewnętrzne piwnic wykazują miejscowe zawilgocenia, ich stan techniczny moŝna uznać za dobry.

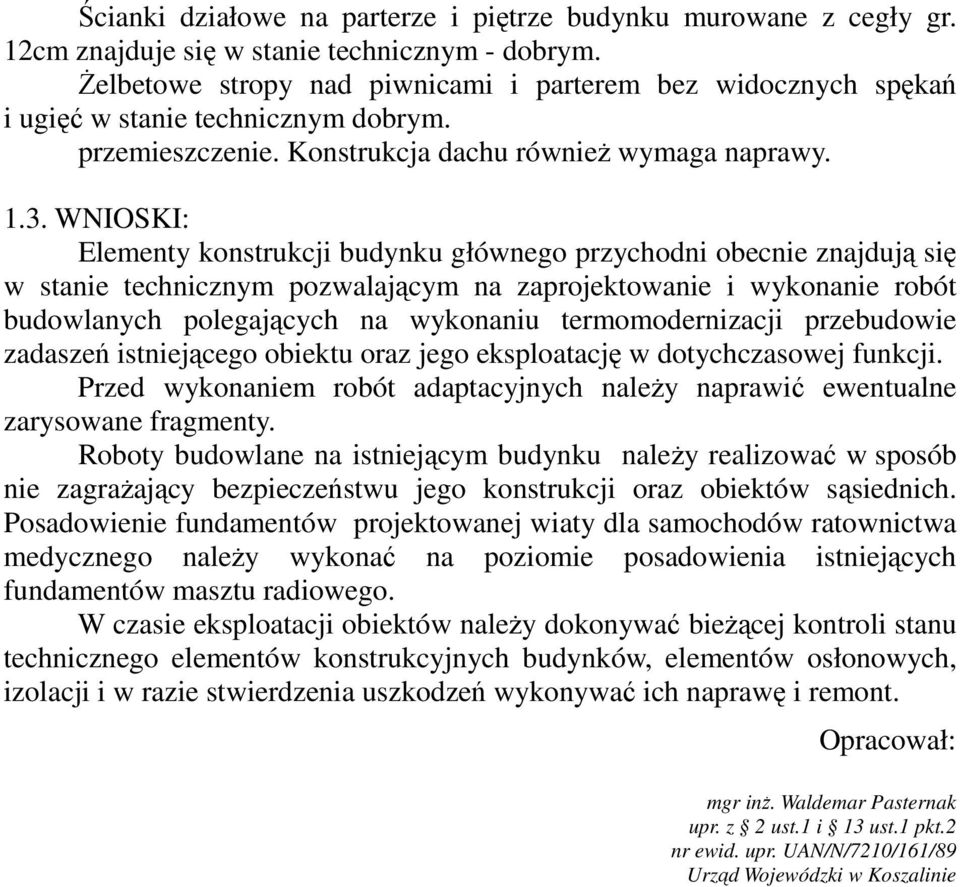

3 Ścianki działowe na parterze i piętrze budynku murowane z cegły gr. 12cm znajduje się w stanie technicznym - dobrym. śelbetowe stropy nad piwnicami i parterem bez widocznych spękań i ugięć w stanie technicznym dobrym. przemieszczenie. Konstrukcja dachu równieŝ wymaga naprawy WNIOSKI: Elementy konstrukcji budynku głównego przychodni obecnie znajdują się w stanie technicznym pozwalającym na zaprojektowanie i wykonanie robót budowlanych polegających na wykonaniu termomodernizacji przebudowie zadaszeń istniejącego obiektu oraz jego eksploatację w dotychczasowej funkcji. Przed wykonaniem robót adaptacyjnych naleŝy naprawić ewentualne zarysowane fragmenty. Roboty budowlane na istniejącym budynku naleŝy realizować w sposób nie zagraŝający bezpieczeństwu jego konstrukcji oraz obiektów sąsiednich. Posadowienie fundamentów projektowanej wiaty dla samochodów ratownictwa medycznego naleŝy wykonać na poziomie posadowienia istniejących fundamentów masztu radiowego. W czasie eksploatacji obiektów naleŝy dokonywać bieŝącej kontroli stanu technicznego elementów konstrukcyjnych budynków, elementów osłonowych, izolacji i w razie stwierdzenia uszkodzeń wykonywać ich naprawę i remont. Opracował: mgr inŝ. Waldemar Pasternak upr. z 2 ust.1 i 13 ust.1 pkt.2 nr ewid. upr. UAN/N/7210/161/89 Urząd Wojewódzki w Koszalinie

4 2. OPIS TECHNICZNY. do projektu budowlanego wiaty dla samochodów ratownictwa medycznego, łączników dla pieszych, zadaszeń nad wejściami do budynku przychodni ZOZ oraz termomodernizacji budynku murowanego (budynek główny) Polanów, ul. Bobolicka 4, działka nr 140/1, obręb ewidencyjny nr PODSTAWA OPRACOWANIA. - Umowa z inwestorem - Projekt budowlany cz. architektoniczna. - Projekt techniczny branŝy konstrukcyjnej Miejskiej Przychodni Rejonowej, Polanów ul. Bobolicka wykonany przez Biuro Projektów POLSPORT w Koszalinie w grudniu 1978r. nr zlecenia 1087/78. - Normy i literatura. 2.2 PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany wiaty dla samochodów ratownictwa medycznego, łączników dla pieszych, zadaszeń nad wejściami do budynku przychodni ZOZ oraz termomodernizacji budynku murowanego (budynek główny) Polanów, ul. Bobolicka 4, działka nr 140/1, obręb ewidencyjny nr 4. Opracowanie obejmuje projekt budowlany w zakresie niezbędnym do uzyskania pozwolenia na budowę. 2.3 ZAŁOśENIA PRZYJĘTE DO OBLICZEŃ KONSTRUKCJI. Zestawienie obciąŝeń oraz obliczenia konstrukcji przeprowadzono w oparciu o niŝej wymienione normy: PN-82/B ObciąŜenia budowli. Zasady ustalania wartości. PN-82/B ObciąŜenia budowli. ObciąŜenia stałe. tablica Z1-1 drewno i materiały drewnopochodne γf =1,1 tablica Z1-2 metale γf =1,1 tablica Z1-4 cegła γf =1,1 tablica Z1-5 gładzie wyprawy, zaprawy γf =1,3 tablica Z1-6 betony γf =1,1 tablica Z1-7 materiały izolacyjne i inne niesypkie γf =1,2. PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. Podstawowe obciąŝenia technologiczne i montaŝowe. przestrzenie komunikacyjne pk=2,0kn/m2, γf =1,4

5 pokoje biurowe, gabinety lekarskie pk=2,0kn/m2, γf =1,4 poczekalnie pk=4,0kn/m2, γf =1,3 obciąŝenie zastępcze od ścianek działowych 1,2kN/m2. PN-80/B ObciąŜenia w obliczeniach statycznych. PN-80/B-02010/Az1 październik 2006 zmiana do polskiej normy. ObciąŜenia śniegiem. 2 strefa obciąŝenia śniegiem: Qk=0,9kN/m 2, γ f =1,5 PN-77/B ObciąŜenia w obliczeniach statycznych. PN-B-02011:1977/Az1 lipiec 2009 zmiana do polskiej normy. ObciąŜenia wiatrem. II strefa obciąŝenia wiatrem : q k =420Pa, γ f =1,5 PN-B-03002:2007 Konstrukcje murowe Projektowanie i obliczanie. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Głębokość przemarzania h z =0,8 m. PN-/B sierpień 2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B grudzień 2002 Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie 2.4 POSADOWIENIE, FUNDAMENTOWANIE. Przyjęto posadowienie projektowanych fundamentów na rzędnej posadowienia istniejących fundamentów obiektów sąsiednich. Po wykonaniu wykopów pod projektowane ławy fundamentowe naleŝy wykonać sprawdzenia geologicznych warunków posadowienia budynku przez uprawnionego geologa, a wyniki badań przedstawić projektantowi. W świetle rozporządzenia Nr 839 Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. Nr 126) na badanym terenie występuje pierwsza kategoria geotechniczna poniewaŝ zaprojektowano proste konstrukcyjnie obiekty oraz istnieją proste warunki gruntowe. Przyjęto posadowienie Ŝelbetowych wylewanych na mokro stóp fundamentowych wiaty na pojazdy ratownictwa medycznego na rzędnej 1,50m poniŝej terenu tj. na głębokości posadowienia fundamentu masztu radiowego. Posadowienie fundamentów słupów zadaszenia wejścia głównego zaprojektowano na głębokości 3,0m poniŝej terenu tj. na rzędnej fundamentów budynku murowanego (głównego). Fundamenty wykonać metodą studniarską

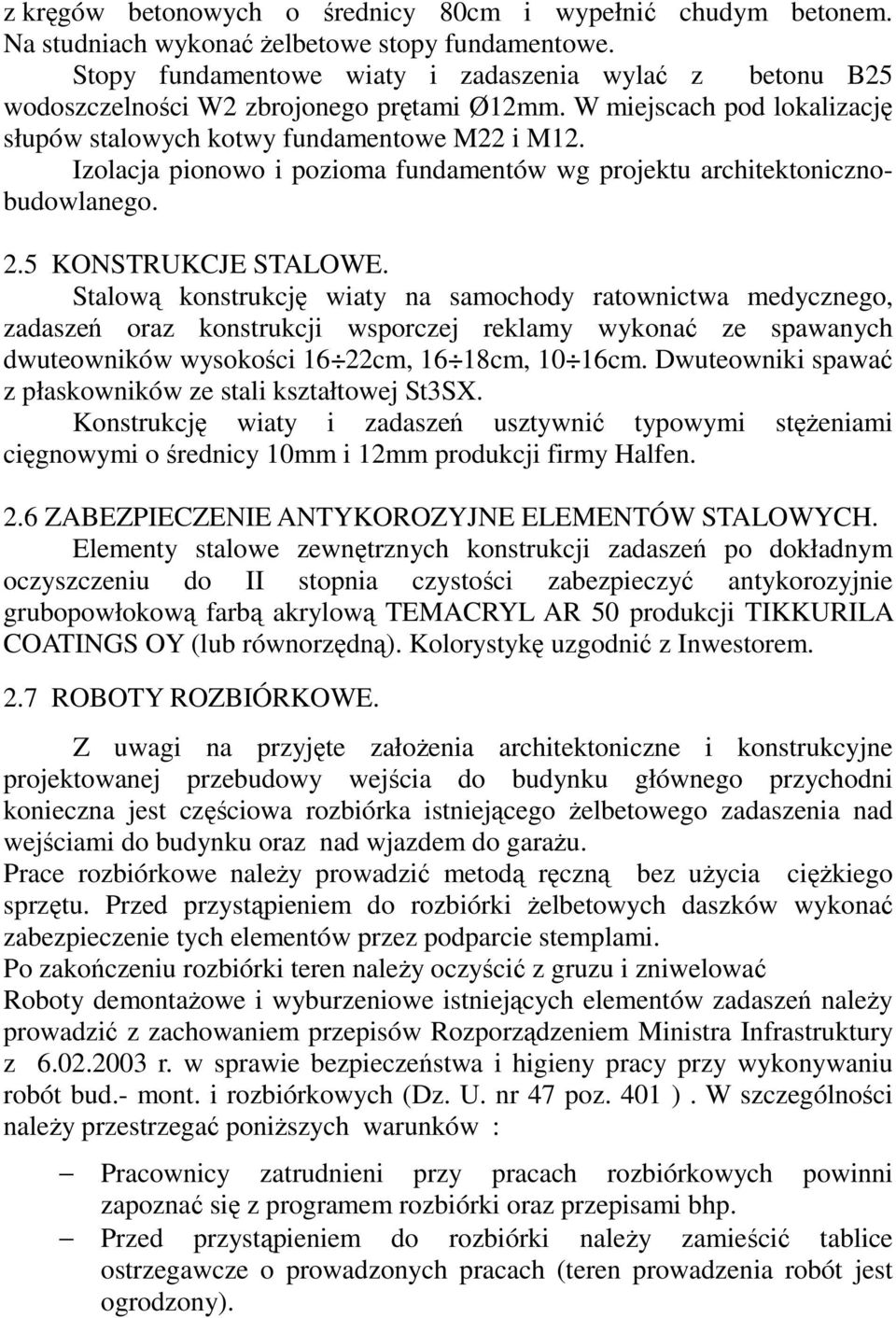

6 z kręgów betonowych o średnicy 80cm i wypełnić chudym betonem. Na studniach wykonać Ŝelbetowe stopy fundamentowe. Stopy fundamentowe wiaty i zadaszenia wylać z betonu B25 wodoszczelności W2 zbrojonego prętami Ø12mm. W miejscach pod lokalizację słupów stalowych kotwy fundamentowe M22 i M12. Izolacja pionowo i pozioma fundamentów wg projektu architektonicznobudowlanego. 2.5 KONSTRUKCJE STALOWE. Stalową konstrukcję wiaty na samochody ratownictwa medycznego, zadaszeń oraz konstrukcji wsporczej reklamy wykonać ze spawanych dwuteowników wysokości 16 22cm, 16 18cm, 10 16cm. Dwuteowniki spawać z płaskowników ze stali kształtowej St3SX. Konstrukcję wiaty i zadaszeń usztywnić typowymi stęŝeniami cięgnowymi o średnicy 10mm i 12mm produkcji firmy Halfen. 2.6 ZABEZPIECZENIE ANTYKOROZYJNE ELEMENTÓW STALOWYCH. Elementy stalowe zewnętrznych konstrukcji zadaszeń po dokładnym oczyszczeniu do II stopnia czystości zabezpieczyć antykorozyjnie grubopowłokową farbą akrylową TEMACRYL AR 50 produkcji TIKKURILA COATINGS OY (lub równorzędną). Kolorystykę uzgodnić z Inwestorem. 2.7 ROBOTY ROZBIÓRKOWE. Z uwagi na przyjęte załoŝenia architektoniczne i konstrukcyjne projektowanej przebudowy wejścia do budynku głównego przychodni konieczna jest częściowa rozbiórka istniejącego Ŝelbetowego zadaszenia nad wejściami do budynku oraz nad wjazdem do garaŝu. Prace rozbiórkowe naleŝy prowadzić metodą ręczną bez uŝycia cięŝkiego sprzętu. Przed przystąpieniem do rozbiórki Ŝelbetowych daszków wykonać zabezpieczenie tych elementów przez podparcie stemplami. Po zakończeniu rozbiórki teren naleŝy oczyścić z gruzu i zniwelować Roboty demontaŝowe i wyburzeniowe istniejących elementów zadaszeń naleŝy prowadzić z zachowaniem przepisów Rozporządzeniem Ministra Infrastruktury z r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót bud.- mont. i rozbiórkowych (Dz. U. nr 47 poz. 401 ). W szczególności naleŝy przestrzegać poniŝszych warunków : Pracownicy zatrudnieni przy pracach rozbiórkowych powinni zapoznać się z programem rozbiórki oraz przepisami bhp. Przed przystąpieniem do rozbiórki naleŝy zamieścić tablice ostrzegawcze o prowadzonych pracach (teren prowadzenia robót jest ogrodzony).

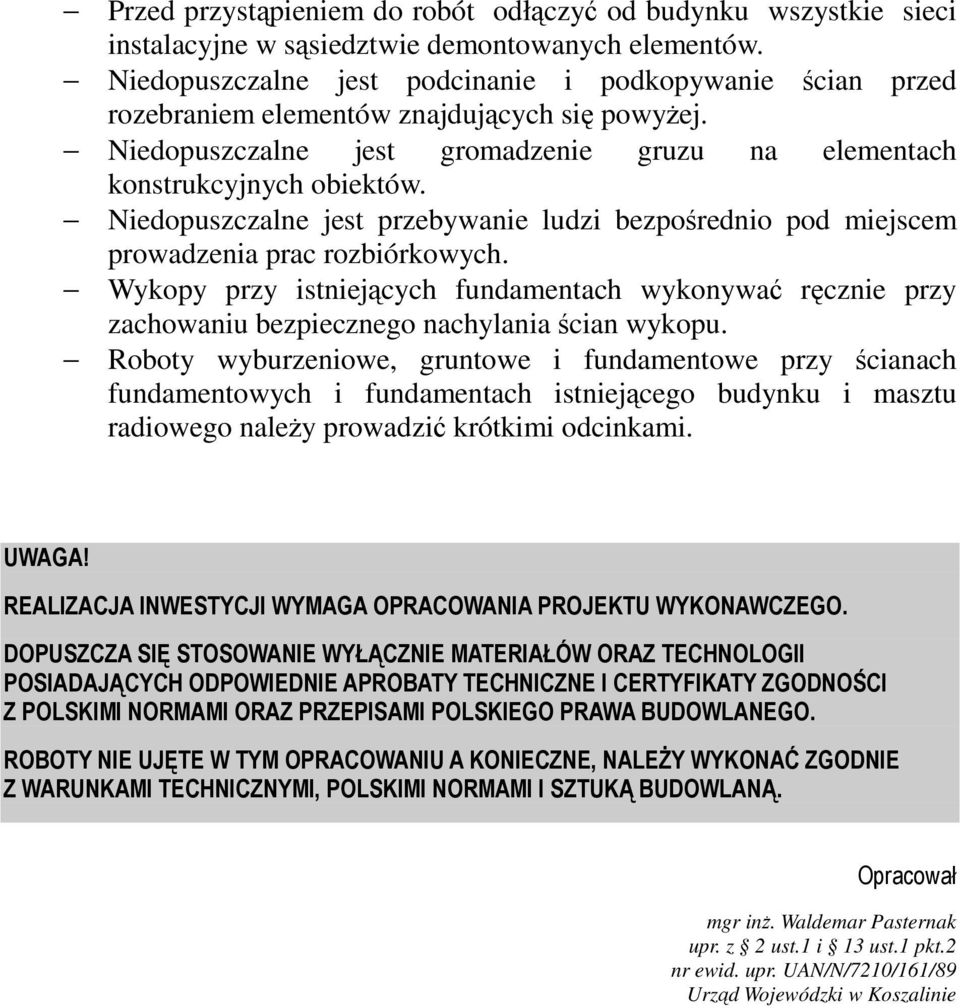

7 Przed przystąpieniem do robót odłączyć od budynku wszystkie sieci instalacyjne w sąsiedztwie demontowanych elementów. Niedopuszczalne jest podcinanie i podkopywanie ścian przed rozebraniem elementów znajdujących się powyŝej. Niedopuszczalne jest gromadzenie gruzu na elementach konstrukcyjnych obiektów. Niedopuszczalne jest przebywanie ludzi bezpośrednio pod miejscem prowadzenia prac rozbiórkowych. Wykopy przy istniejących fundamentach wykonywać ręcznie przy zachowaniu bezpiecznego nachylania ścian wykopu. Roboty wyburzeniowe, gruntowe i fundamentowe przy ścianach fundamentowych i fundamentach istniejącego budynku i masztu radiowego naleŝy prowadzić krótkimi odcinkami. UWAGA! REALIZACJA INWESTYCJI WYMAGA OPRACOWANIA PROJEKTU WYKONAWCZEGO. DOPUSZCZA SIĘ STOSOWANIE WYŁĄCZNIE MATERIAŁÓW ORAZ TECHNOLOGII POSIADAJĄCYCH ODPOWIEDNIE APROBATY TECHNICZNE I CERTYFIKATY ZGODNOŚCI Z POLSKIMI NORMAMI ORAZ PRZEPISAMI POLSKIEGO PRAWA BUDOWLANEGO. ROBOTY NIE UJĘTE W TYM OPRACOWANIU A KONIECZNE, NALEśY WYKONAĆ ZGODNIE Z WARUNKAMI TECHNICZNYMI, POLSKIMI NORMAMI I SZTUKĄ BUDOWLANĄ. Opracował mgr inŝ. Waldemar Pasternak upr. z 2 ust.1 i 13 ust.1 pkt.2 nr ewid. upr. UAN/N/7210/161/89 Urząd Wojewódzki w Koszalinie
