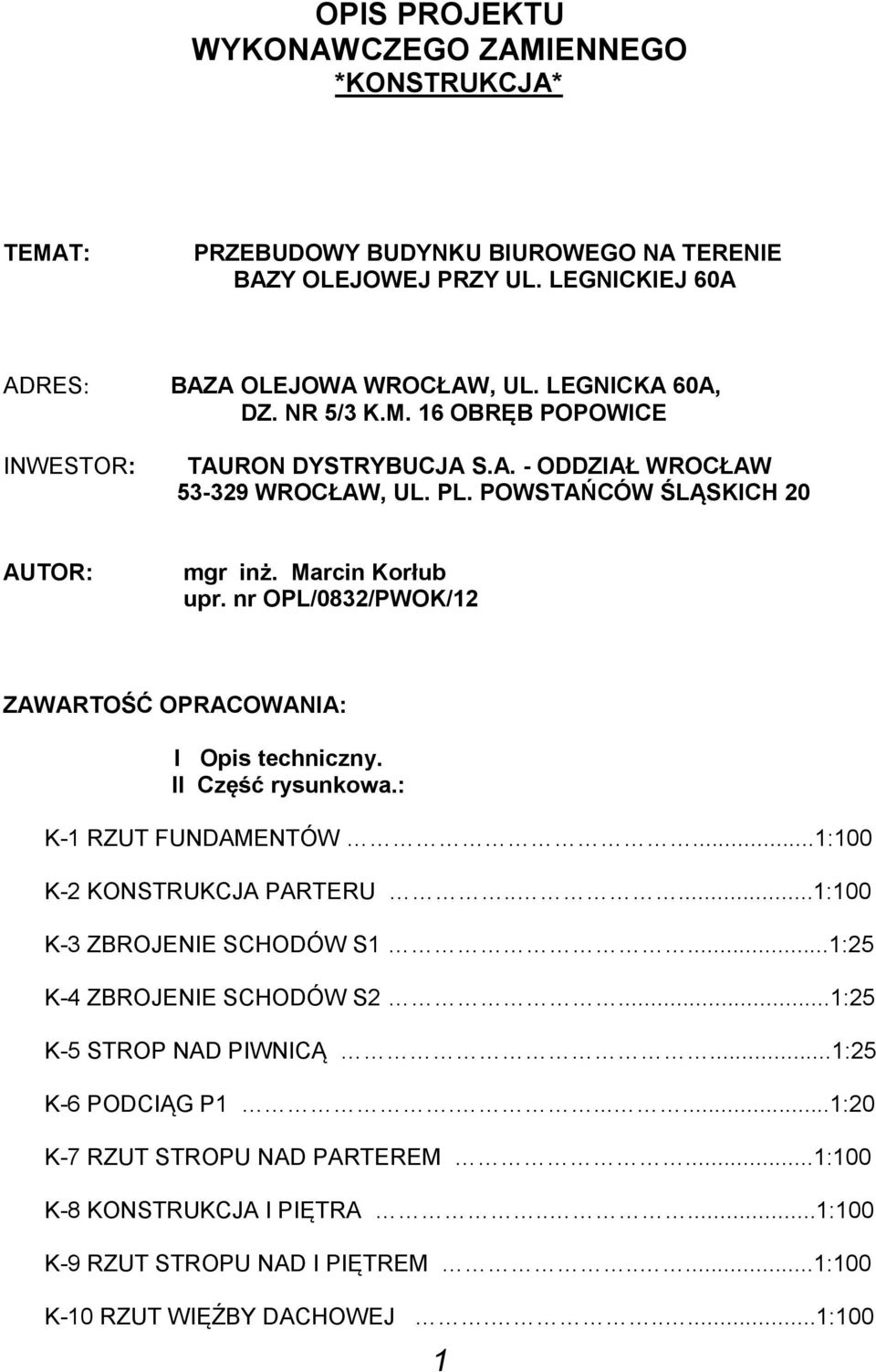

1 OPIS PROJEKTU WYKONAWCZEGO ZAMIENNEGO *KONSTRUKCJA* TEMAT: PRZEBUDOWY BUDYNKU BIUROWEGO NA TERENIE BAZY OLEJOWEJ PRZY UL. LEGNICKIEJ 60A ADRES: BAZA OLEJOWA WROCŁAW, UL. LEGNICKA 60A, DZ. NR 5/3 K.M. 16 OBRĘB POPOWICE INWESTOR: TAURON DYSTRYBUCJA S.A. - ODDZIAŁ WROCŁAW WROCŁAW, UL. PL. POWSTAŃCÓW ŚLĄSKICH 20 AUTOR: mgr inż. Marcin Korłub upr. nr OPL/0832/PWOK/12 ZAWARTOŚĆ OPRACOWANIA: I Opis techniczny. II Część rysunkowa.: K-1 RZUT FUNDAMENTÓW...1:100 K-2 KONSTRUKCJA PARTERU.....1:100 K-3 ZBROJENIE SCHODÓW S1...1:25 K-4 ZBROJENIE SCHODÓW S2...1:25 K-5 STROP NAD PIWNICĄ...1:25 K-6 PODCIĄG P :20 K-7 RZUT STROPU NAD PARTEREM...1:100 K-8 KONSTRUKCJA I PIĘTRA.....1:100 K-9 RZUT STROPU NAD I PIĘTREM.....1:100 K-10 RZUT WIĘŹBY DACHOWEJ :100 1

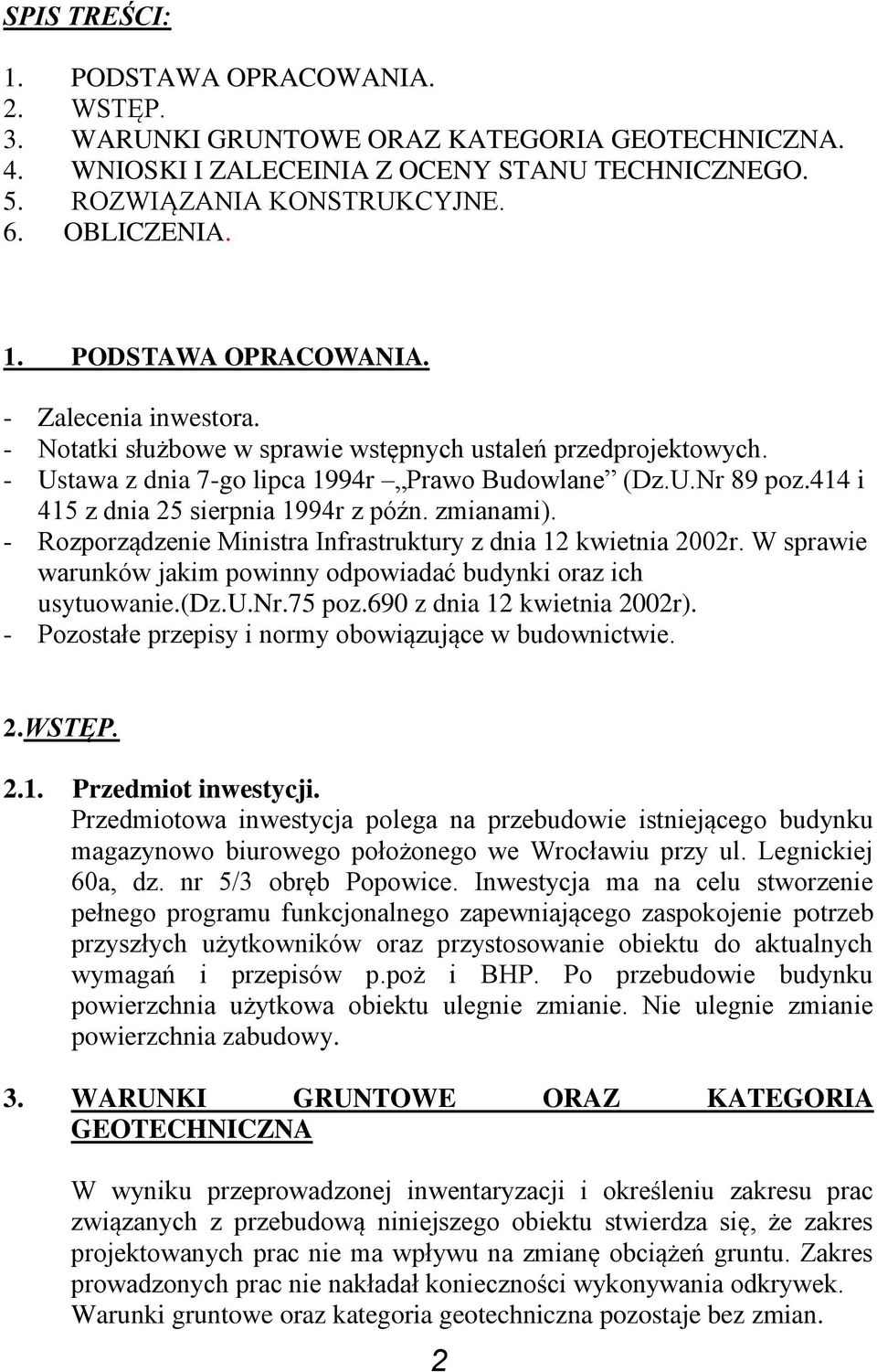

2 SPIS TREŚCI: 1. PODSTAWA OPRACOWANIA. 2. WSTĘP. 3. WARUNKI GRUNTOWE ORAZ KATEGORIA GEOTECHNICZNA. 4. WNIOSKI I ZALECEINIA Z OCENY STANU TECHNICZNEGO. 5. ROZWIĄZANIA KONSTRUKCYJNE. 6. OBLICZENIA. 1. PODSTAWA OPRACOWANIA. - Zalecenia inwestora. - Notatki służbowe w sprawie wstępnych ustaleń przedprojektowych. - Ustawa z dnia 7-go lipca 1994r Prawo Budowlane (Dz.U.Nr 89 poz.414 i 415 z dnia 25 sierpnia 1994r z późn. zmianami). - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. W sprawie warunków jakim powinny odpowiadać budynki oraz ich usytuowanie.(dz.u.nr.75 poz.690 z dnia 12 kwietnia 2002r). - Pozostałe przepisy i normy obowiązujące w budownictwie. 2.WSTĘP Przedmiot inwestycji. Przedmiotowa inwestycja polega na przebudowie istniejącego budynku magazynowo biurowego położonego we Wrocławiu przy ul. Legnickiej 60a, dz. nr 5/3 obręb Popowice. Inwestycja ma na celu stworzenie pełnego programu funkcjonalnego zapewniającego zaspokojenie potrzeb przyszłych użytkowników oraz przystosowanie obiektu do aktualnych wymagań i przepisów p.poż i BHP. Po przebudowie budynku powierzchnia użytkowa obiektu ulegnie zmianie. Nie ulegnie zmianie powierzchnia zabudowy. 3. WARUNKI GRUNTOWE ORAZ KATEGORIA GEOTECHNICZNA W wyniku przeprowadzonej inwentaryzacji i określeniu zakresu prac związanych z przebudową niniejszego obiektu stwierdza się, że zakres projektowanych prac nie ma wpływu na zmianę obciążeń gruntu. Zakres prowadzonych prac nie nakładał konieczności wykonywania odkrywek. Warunki gruntowe oraz kategoria geotechniczna pozostaje bez zmian. 2

3 Uwzględniając prosty i równomierny schemat obciążeń oraz jednolity rodzaj gruntu warunki posadowienia przedmiotowego budynku kwalifikuje się do kategorii II w prostych warunkach gruntowych. 4. WNIOSKI I ZALECENIA Z OCENY STANU TECHNICZNEGO ( w oparciu o ekspertyzę techniczną wykonaną przez mgr inż. Marcina Korłuba nr. uprawnień OPL/0832/PWOK/12) Po zbadaniu stanu technicznego budynku, wykonaniu odkrywek i sporządzeniu inwentaryzacji stwierdzono: 1) Tynki wewnętrzne odspojone oraz popękane należy skuć i zastąpić nowymi. 2) Z powodu zmiany przeznaczenia pomieszczeń należy wykonać nowe stropy w części 2 kondygnacyjnej objętej opracowaniem. 3) Wykonać nową konstrukcję stropodachu drewnianego wraz z deskowaniem i pokryciem w części objętej opracowaniem. 4) Okładziny ścian i podłóg na wszystkich kondygnacjach należy zerwać (wypoziomować posadzki zgodnie z projektem) i zastąpić nowymi. 5) Całkowitej wymianie podlega stolarka okienna i drzwiowa o parametrach podanych w projekcie w zakresie opracowania. Należy również dostosować wysokość parapetów wewnętrznych do aktualnie obowiązujących przepisów. 6) Całkowitej przebudowie musi ulec instalacja wod-kan., c.o. 7) Wykonać nową instalacje oświetlenia awaryjnego i ewakuacyjnego zgodnie z opracowaniem branżowym. 8) Całkowitej przebudowie musi ulec instalacja elektryczna, teletechniczna oraz odgromowa zgodnie z zapotrzebowaniem. 9) Wykonać nową klatkę schodową wydzieloną pożarowo (wraz z klapą oddymiającą) odpowiadające obecnym przepisom, 10) Wykonać wszystkie nowe obróbki blacharskie. 11) Wykonać nowe rynny i rury spustowe. 12) Ściany zewnętrzne i stropodach drewniany aktualnie nie spełniają warunków normy cieplnej i należałoby wykonać ich docieplenie - jednak z powodu zabytkowego charakteru obiektu nie dopuszcza się wykonania docieplenia ścian zewnętrznych. Docieplić jedynie należy nowoprojektowany stropodach drewniany w części dwukondygnacyjnej. 13) Należy udrożnić przewody wentylacji grawitacyjnej i dostosować je do aktualnych przepisów. W przypadku pozostawienia kominów wentylacyjnych należy wyburzyć części znajdujące się ponad dachem i odbudować je na nowo. W razie niemożności udrożnienia 3

4 przewodów wentylacyjnych i dostosowania ich do aktualnych przepisów należy wykonać nowe przewody kominowe. 5. ROZWIĄZANIA KONSTRUKCYJNE Fundamenty nie wykonywano odkrywek. Projektuje się nowe ławy fundamentowe pod nowe ściany nośne klatek schodowych i fragmenty innych ścian zgodnie z rysunkiem K-1 Wymiary ławy 40x60 cm, zbrojone 8 12, strzemiona dwucięte 6 co 20 cm Ściany zewnętrzne: Ściany istniejące do zachowania zgodnie z rysunkami. Ewentualne zamurowania w zewnętrznych ścianach nośnych należy wykonać jako murowane z pustaków ściennych Porotherm 25 P+W klasy 10 na zaprawie zwykłej lub z materiału równoważnego, gr 25 cm zgodnie z dokumentacja rysunkową Ściany wewnętrzne nośne: Ściany istniejące do zachowania zgodnie z rysunkami. Nowoprojektowane ściany wewnętrzne nośne należy wykonać jako murowane z pustaków ściennych Porotherm 25 P+W klasy 10 na zaprawie zwykłej lub z materiału równoważnego, gr 25 cm Ścianki działowe: Parter: Ścianki działowe należy wykonać w systemie Porotherm klasy 10 lub z materiału równoważnego o grubościach jak na rysunkach Nadproża: Nadproża należy wykonać jako systemowe typu Porotherm 11.5, 23.8 i kształtowników stalowych (stal St3S) typu I na poduszkach betonowych o wymiarach 25x25cm i szerokości ściany lub z materiałów równoważnych zgodnie z dokumentacja rysunkową. Projektuje się podciąg z kształtowników stalowych (stal St3S) typu I na poduszkach betonowych o wymiarach 55x45x30cm lub z materiałów równoważnych zgodnie z dokumentacja rysunkową. Sposób wykonania nadproży i podciągów z kształtowników stalowych typu I w pierwszej kolejności wykonać betonowe poduszki zbrojone konstrukcyjnie (beton C20/25) o wymiarach podanych na rysunkach architektonicznokonstrukcyjnych. Następnie po związaniu betonu wykonać wykucie bruzdy na kształtowniki od jednej strony ściany do połowy jej grubości. Osadzić kształtowniki w otworze na wykonanych wcześniej poduszkach betonowych. Następnie te same czynności wykonać z drugiej strony ściany. Po osadzeniu kształtowników stalowych należy wykonać otwór drzwiowy lub okienny. Wszystkie stalowe elementy należy wyszpałdować cegłą ceramiczną, obłożyć siatką stalową i otynkować. 4

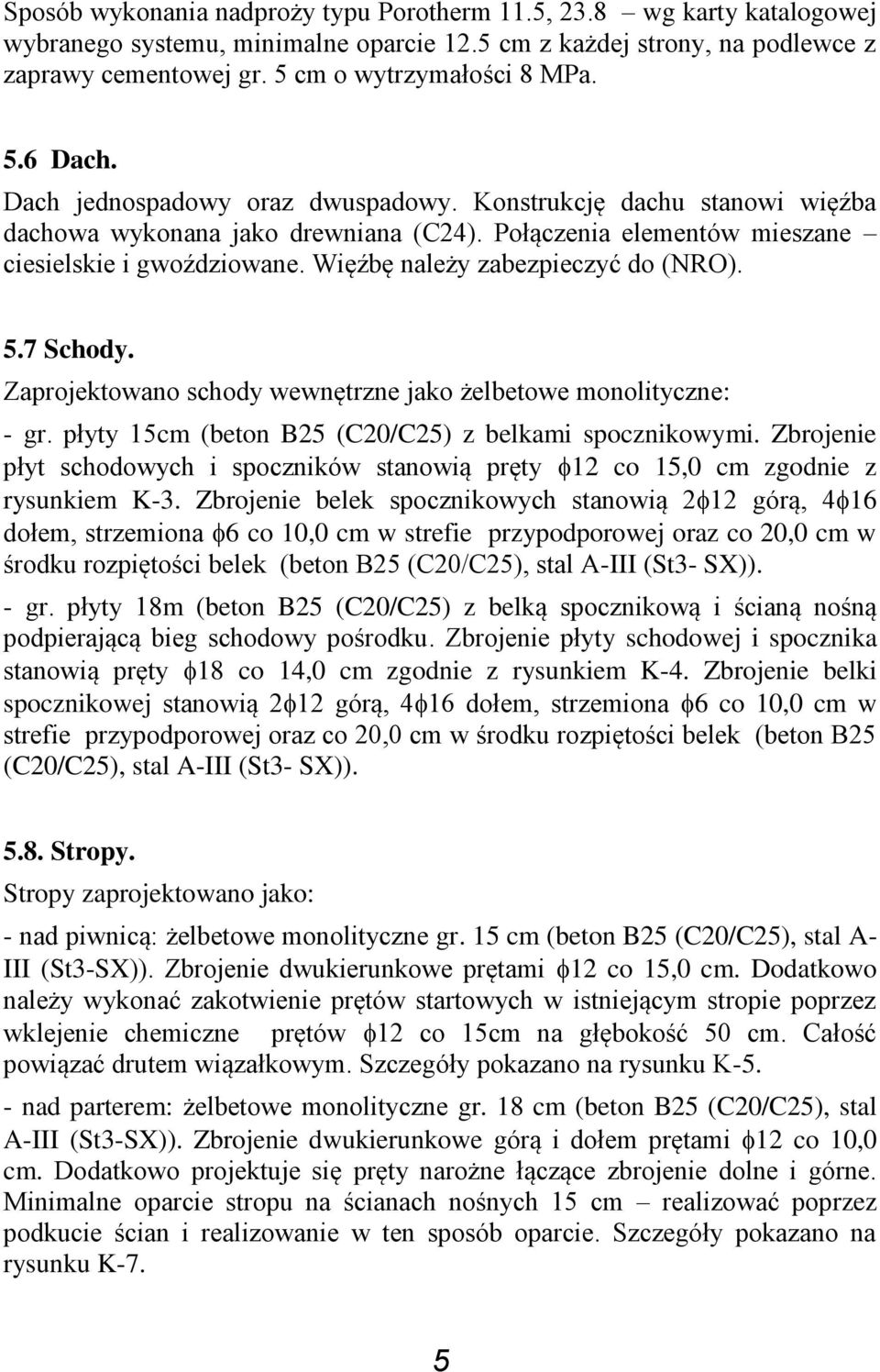

5 Sposób wykonania nadproży typu Porotherm 11.5, 23.8 wg karty katalogowej wybranego systemu, minimalne oparcie 12.5 cm z każdej strony, na podlewce z zaprawy cementowej gr. 5 cm o wytrzymałości 8 MPa. 5.6 Dach. Dach jednospadowy oraz dwuspadowy. Konstrukcję dachu stanowi więźba dachowa wykonana jako drewniana (C24). Połączenia elementów mieszane ciesielskie i gwoździowane. Więźbę należy zabezpieczyć do (NRO). 5.7 Schody. Zaprojektowano schody wewnętrzne jako żelbetowe monolityczne: - gr. płyty 15cm (beton B25 (C20/C25) z belkami spocznikowymi. Zbrojenie płyt schodowych i spoczników stanowią pręty 12 co 15,0 cm zgodnie z rysunkiem K-3. Zbrojenie belek spocznikowych stanowią 2 12 górą, 4 16 dołem, strzemiona 6 co 10,0 cm w strefie przypodporowej oraz co 20,0 cm w środku rozpiętości belek (beton B25 (C20/C25), stal A-III (St3- SX)). - gr. płyty 18m (beton B25 (C20/C25) z belką spocznikową i ścianą nośną podpierającą bieg schodowy pośrodku. Zbrojenie płyty schodowej i spocznika stanowią pręty 18 co 14,0 cm zgodnie z rysunkiem K-4. Zbrojenie belki spocznikowej stanowią 2 12 górą, 4 16 dołem, strzemiona 6 co 10,0 cm w strefie przypodporowej oraz co 20,0 cm w środku rozpiętości belek (beton B25 (C20/C25), stal A-III (St3- SX)) Stropy. Stropy zaprojektowano jako: - nad piwnicą: żelbetowe monolityczne gr. 15 cm (beton B25 (C20/C25), stal A- III (St3-SX)). Zbrojenie dwukierunkowe prętami 12 co 15,0 cm. Dodatkowo należy wykonać zakotwienie prętów startowych w istniejącym stropie poprzez wklejenie chemiczne prętów 12 co 15cm na głębokość 50 cm. Całość powiązać drutem wiązałkowym. Szczegóły pokazano na rysunku K-5. - nad parterem: żelbetowe monolityczne gr. 18 cm (beton B25 (C20/C25), stal A-III (St3-SX)). Zbrojenie dwukierunkowe górą i dołem prętami 12 co 10,0 cm. Dodatkowo projektuje się pręty narożne łączące zbrojenie dolne i górne. Minimalne oparcie stropu na ścianach nośnych 15 cm realizować poprzez podkucie ścian i realizowanie w ten sposób oparcie. Szczegóły pokazano na rysunku K-7. 5

6 - nad piętrem: żelbetowe monolityczne gr. 14 cm i 18 cm (beton B25 (C20/C25), stal A-III (St3-SX)). Zbrojenie dwukierunkowe górą i dołem prętami 12 i 18 co 10,0 cm. Dodatkowo projektuje się pręty narożne łączące zbrojenie dolne i górne. Minimalne oparcie stropu na ścianach nośnych 15 cm realizować poprzez podkucie ścian i realizowanie w ten sposób oparcie. Szczegóły pokazano na rysunku K OBLICZENIA. Projektuje się wykonanie nowej więźby dachowej drewnianej, wykonanie nowych ścian nośnych wraz z fundamentami, nowych schodów wewnętrznych, nowych otworów drzwiowych i okiennych wraz z nadprożami, oraz wymianę wszystkich stropów. Do obliczeń przyjęto następujące schematy statyczne: - płyta żelbetowa oparta na 4 krawędziach; - krokiew belka swobodnie podparta; - podciągi belka swobodnie podparta; - fundamenty posadowione na gruncie nośnym. Obliczenia statyczno wytrzymałościowe wykonano zgodnie z obowiązującymi normami: - obciążenie wiatrem wg PN 77/B Obciążenia w obliczeniach statycznych, obciążenie wiatrem. - obciążenie śniegiem wg PN 80/B Az1:2006 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. PN EN obciążenia stałe wg PN 82/B Obciążenia budowli. Obciążenia stałe - obciążenie zmienne wg PN 82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe - konstrukcje żelbetowe (podciągi, schody, stropy) wg PN B 03264:2004 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. - konstrukcje drewniane (więźba) wg PN B 03150: 2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. Na podstawie przeprowadzonych obliczeń statyczno wytrzymałościowych zaprojektowano szczegółowe elementy konstrukcyjne. Uzyskane wyniki obliczeń gwarantują zachowanie Stanu Granicznego Nośności i Stanu Granicznego Użytkowania wszystkich elementów konstrukcyjnych budynku. 6
