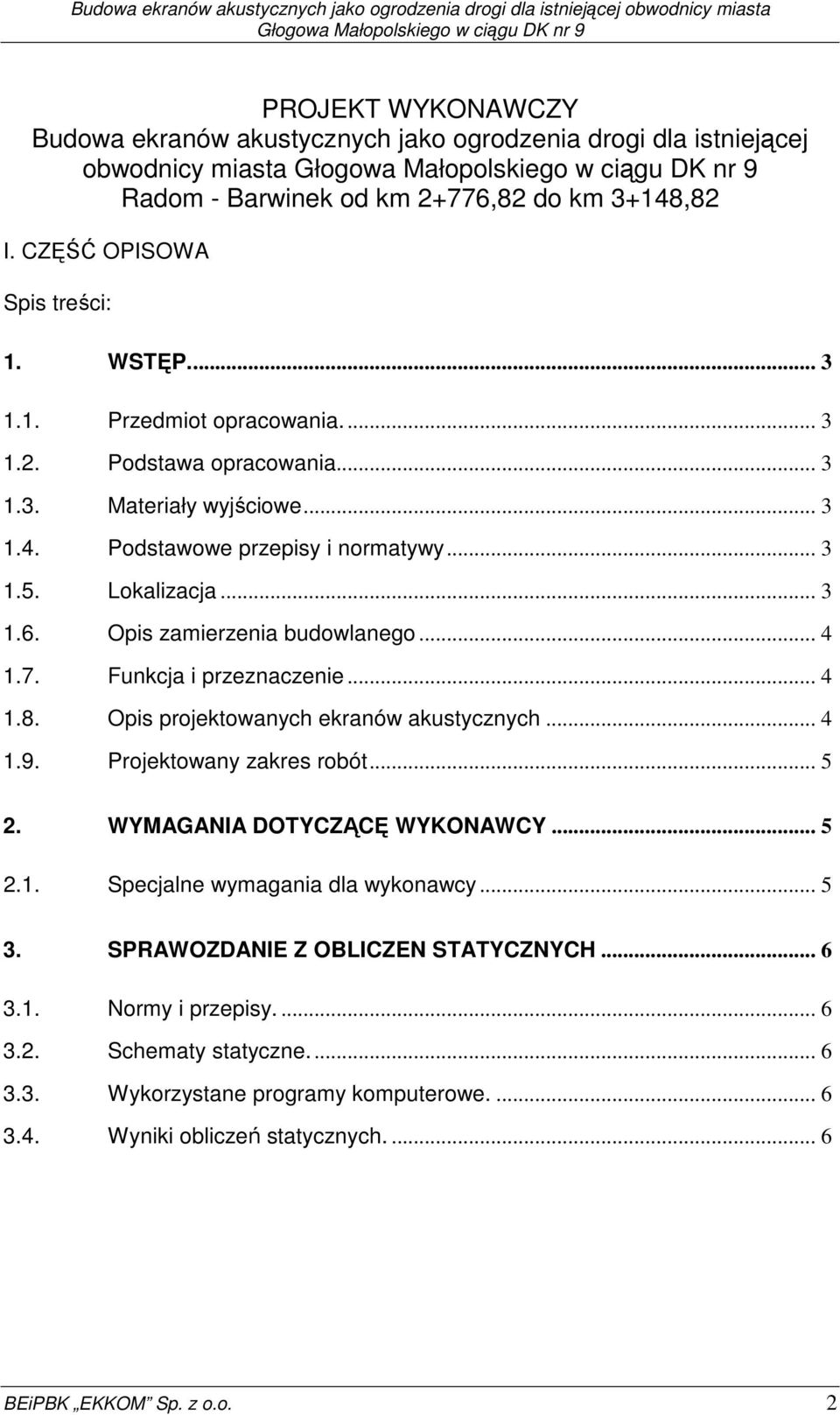

1 PROJEKT WYKONAWCZY Budowa ekranów akustycznych jako ogrodzenia drogi dla istniejącej obwodnicy miasta Radom - Barwinek od km 2+776,82 do km 3+148,82 I. CZĘŚĆ OPISOWA Spis treści: 1. WSTĘP Przedmiot opracowania Podstawa opracowania Materiały wyjściowe Podstawowe przepisy i normatywy Lokalizacja Opis zamierzenia budowlanego Funkcja i przeznaczenie Opis projektowanych ekranów akustycznych Projektowany zakres robót WYMAGANIA DOTYCZĄCĘ WYKONAWCY Specjalne wymagania dla wykonawcy SPRAWOZDANIE Z OBLICZEN STATYCZNYCH Normy i przepisy Schematy statyczne Wykorzystane programy komputerowe Wyniki obliczeń statycznych BEiPBK EKKOM Sp. z o.o. 2

2 1. WSTĘP Przedmiot opracowania. Przedmiotem opracowania jest Budowa ekranów akustycznych jako ogrodzenia drogi dla istniejącej obwodnicy miasta Głogowa Małopolskiego w ciągu DK nr 9 Radom - Barwinek od km 2+776,82 do km 3+148, Podstawa opracowania Projekt techniczny sporządzony został na zlecenie Generalnej Dyrekcji Dróg Krajowych i Autostrad Oddział w Rzeszowie, ul. Legionów 20, Rzeszów. Podstawę opracowania projektu stanowi umowa nr 0813/45/2007 zawarta pomiędzy Generalną Dyrekcją Dróg Krajowych i Autostrad Oddział w Rzeszowie a Biurem Ekspertyz i Projektów Budownictwa Komunikacyjnego EKKOM Sp. z o. o Materiały wyjściowe Do sporządzenia niniejszej dokumentacji wykorzystano następujące materiały: Mapa sytuacyjno wysokościowa w skali 1:500. Opracowanie geodezyjne wykonane przez Biuro Ekspertyz i Projektów Budownictwa Komunikacyjnego EKKOM Sp. z.o.o Podstawowe przepisy i normatywy Ustawa Prawo budowlane (Dz. U. Nr 80 z dn ) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dn w sprawie warunków technicznych, jakimi powinny odpowiadać drogi publiczne i ich usytuowanie Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dn r w sprawie warunków technicznych, jakimi powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie 1.5. Lokalizacja Ekrany zaprojektowano po prawej stronie drogi krajowej nr 9 Radom Barwinek od km 2+776,82 do km 3+148,82. Zgodnie z zaktualizowaną mapą sytuacyjno wysokościową posiadającą klauzulę Powiatowego Ośrodka Dokumentacji Geodezyjnej w Rzeszowie wraz z wypisami z rejestru gruntów, granice zakresu budowy ekranów akustycznych jako ogrodzenia drogi mieszczą się (w pasie drogowym) na następujących działkach: Obręb Głogów Małopolski dz. nr 2002/50 Obręb Głogów Małopolski dz. nr 36/15 Teren objęty inwestycją nie jest wpisany do rejestru zabytków. BEiPBK EKKOM Sp. z o.o. 3

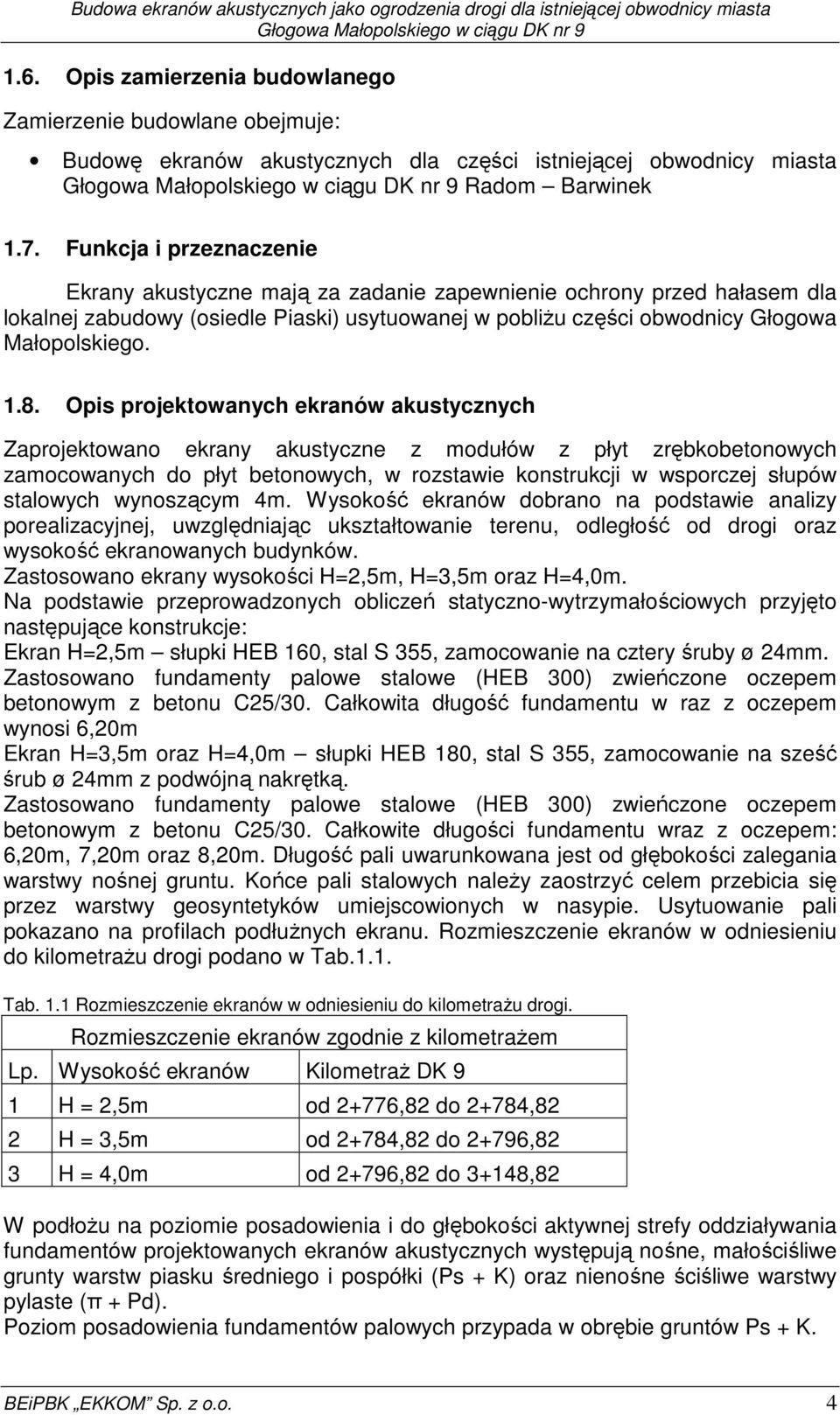

3 1.6. Opis zamierzenia budowlanego Zamierzenie budowlane obejmuje: Budowę ekranów akustycznych dla części istniejącej obwodnicy miasta Radom Barwinek 1.7. Funkcja i przeznaczenie Ekrany akustyczne mają za zadanie zapewnienie ochrony przed hałasem dla lokalnej zabudowy (osiedle Piaski) usytuowanej w pobliżu części obwodnicy Głogowa Małopolskiego Opis projektowanych ekranów akustycznych Zaprojektowano ekrany akustyczne z modułów z płyt zrębkobetonowych zamocowanych do płyt betonowych, w rozstawie konstrukcji w wsporczej słupów stalowych wynoszącym 4m. Wysokość ekranów dobrano na podstawie analizy porealizacyjnej, uwzględniając ukształtowanie terenu, odległość od drogi oraz wysokość ekranowanych budynków. Zastosowano ekrany wysokości H=2,5m, H=3,5m oraz H=4,0m. Na podstawie przeprowadzonych obliczeń statyczno-wytrzymałościowych przyjęto następujące konstrukcje: Ekran H=2,5m słupki HEB 160, stal S 355, zamocowanie na cztery śruby ø 24mm. Zastosowano fundamenty palowe stalowe (HEB 300) zwieńczone oczepem betonowym z betonu C25/30. Całkowita długość fundamentu w raz z oczepem wynosi 6,20m Ekran H=3,5m oraz H=4,0m słupki HEB 180, stal S 355, zamocowanie na sześć śrub ø 24mm z podwójną nakrętką. Zastosowano fundamenty palowe stalowe (HEB 300) zwieńczone oczepem betonowym z betonu C25/30. Całkowite długości fundamentu wraz z oczepem: 6,20m, 7,20m oraz 8,20m. Długość pali uwarunkowana jest od głębokości zalegania warstwy nośnej gruntu. Końce pali stalowych należy zaostrzyć celem przebicia się przez warstwy geosyntetyków umiejscowionych w nasypie. Usytuowanie pali pokazano na profilach podłużnych ekranu. Rozmieszczenie ekranów w odniesieniu do kilometrażu drogi podano w Tab.1.1. Tab. 1.1 Rozmieszczenie ekranów w odniesieniu do kilometrażu drogi. Rozmieszczenie ekranów zgodnie z kilometrażem Lp. Wysokość ekranów Kilometraż DK 9 1 H = 2,5m od 2+776,82 do 2+784,82 2 H = 3,5m od 2+784,82 do 2+796,82 3 H = 4,0m od 2+796,82 do 3+148,82 W podłożu na poziomie posadowienia i do głębokości aktywnej strefy oddziaływania fundamentów projektowanych ekranów akustycznych występują nośne, małościśliwe grunty warstw piasku średniego i pospółki (Ps + K) oraz nienośne ściśliwe warstwy pylaste (π + Pd). Poziom posadowienia fundamentów palowych przypada w obrębie gruntów Ps + K. BEiPBK EKKOM Sp. z o.o. 4

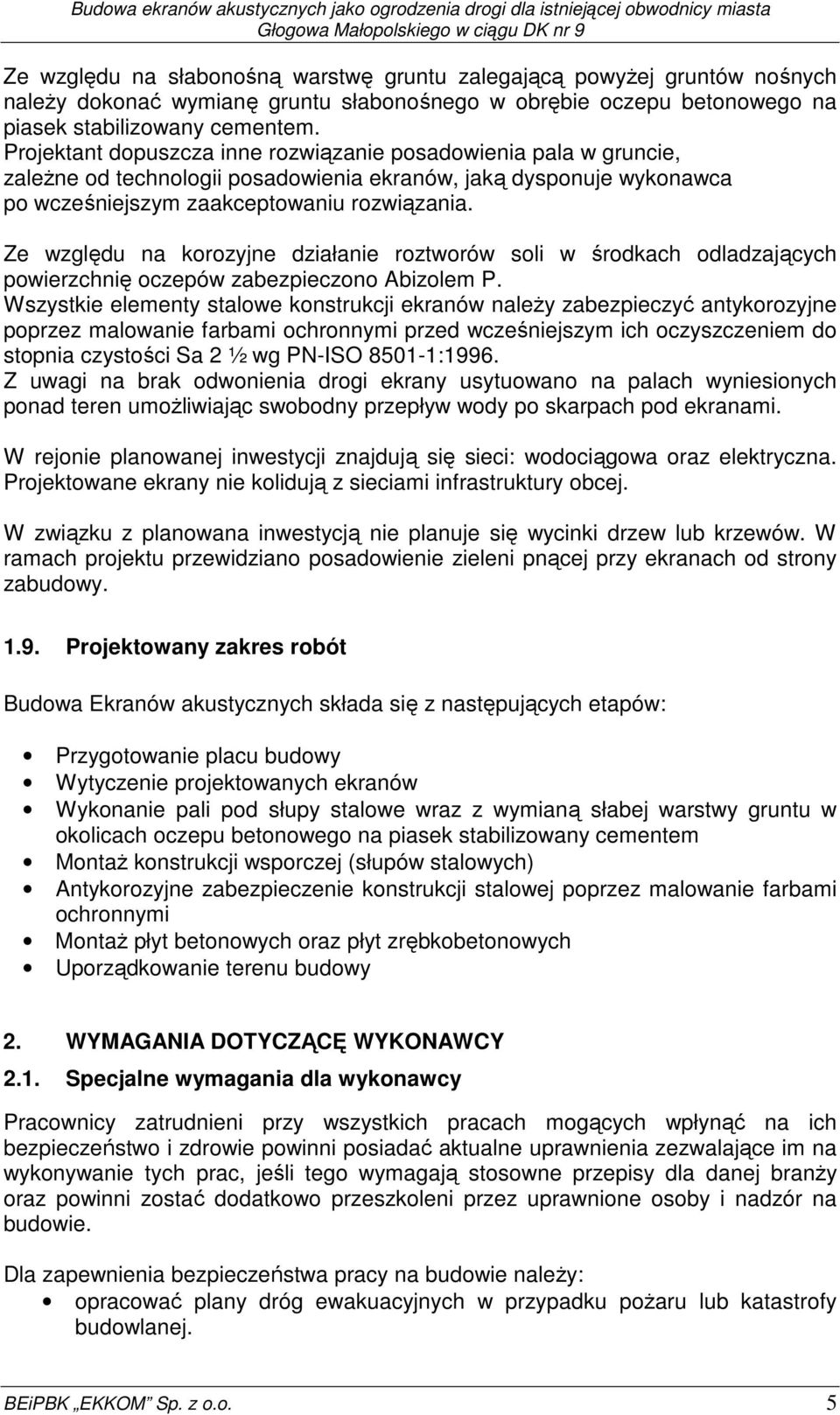

4 Ze względu na słabonośną warstwę gruntu zalegającą powyżej gruntów nośnych należy dokonać wymianę gruntu słabonośnego w obrębie oczepu betonowego na piasek stabilizowany cementem. Projektant dopuszcza inne rozwiązanie posadowienia pala w gruncie, zależne od technologii posadowienia ekranów, jaką dysponuje wykonawca po wcześniejszym zaakceptowaniu rozwiązania. Ze względu na korozyjne działanie roztworów soli w środkach odladzających powierzchnię oczepów zabezpieczono Abizolem P. Wszystkie elementy stalowe konstrukcji ekranów należy zabezpieczyć antykorozyjne poprzez malowanie farbami ochronnymi przed wcześniejszym ich oczyszczeniem do stopnia czystości Sa 2 ½ wg PN-ISO :1996. Z uwagi na brak odwonienia drogi ekrany usytuowano na palach wyniesionych ponad teren umożliwiając swobodny przepływ wody po skarpach pod ekranami. W rejonie planowanej inwestycji znajdują się sieci: wodociągowa oraz elektryczna. Projektowane ekrany nie kolidują z sieciami infrastruktury obcej. W związku z planowana inwestycją nie planuje się wycinki drzew lub krzewów. W ramach projektu przewidziano posadowienie zieleni pnącej przy ekranach od strony zabudowy Projektowany zakres robót Budowa Ekranów akustycznych składa się z następujących etapów: Przygotowanie placu budowy Wytyczenie projektowanych ekranów Wykonanie pali pod słupy stalowe wraz z wymianą słabej warstwy gruntu w okolicach oczepu betonowego na piasek stabilizowany cementem Montaż konstrukcji wsporczej (słupów stalowych) Antykorozyjne zabezpieczenie konstrukcji stalowej poprzez malowanie farbami ochronnymi Montaż płyt betonowych oraz płyt zrębkobetonowych Uporządkowanie terenu budowy 2. WYMAGANIA DOTYCZĄCĘ WYKONAWCY 2.1. Specjalne wymagania dla wykonawcy Pracownicy zatrudnieni przy wszystkich pracach mogących wpłynąć na ich bezpieczeństwo i zdrowie powinni posiadać aktualne uprawnienia zezwalające im na wykonywanie tych prac, jeśli tego wymagają stosowne przepisy dla danej branży oraz powinni zostać dodatkowo przeszkoleni przez uprawnione osoby i nadzór na budowie. Dla zapewnienia bezpieczeństwa pracy na budowie należy: opracować plany dróg ewakuacyjnych w przypadku pożaru lub katastrofy budowlanej. BEiPBK EKKOM Sp. z o.o. 5

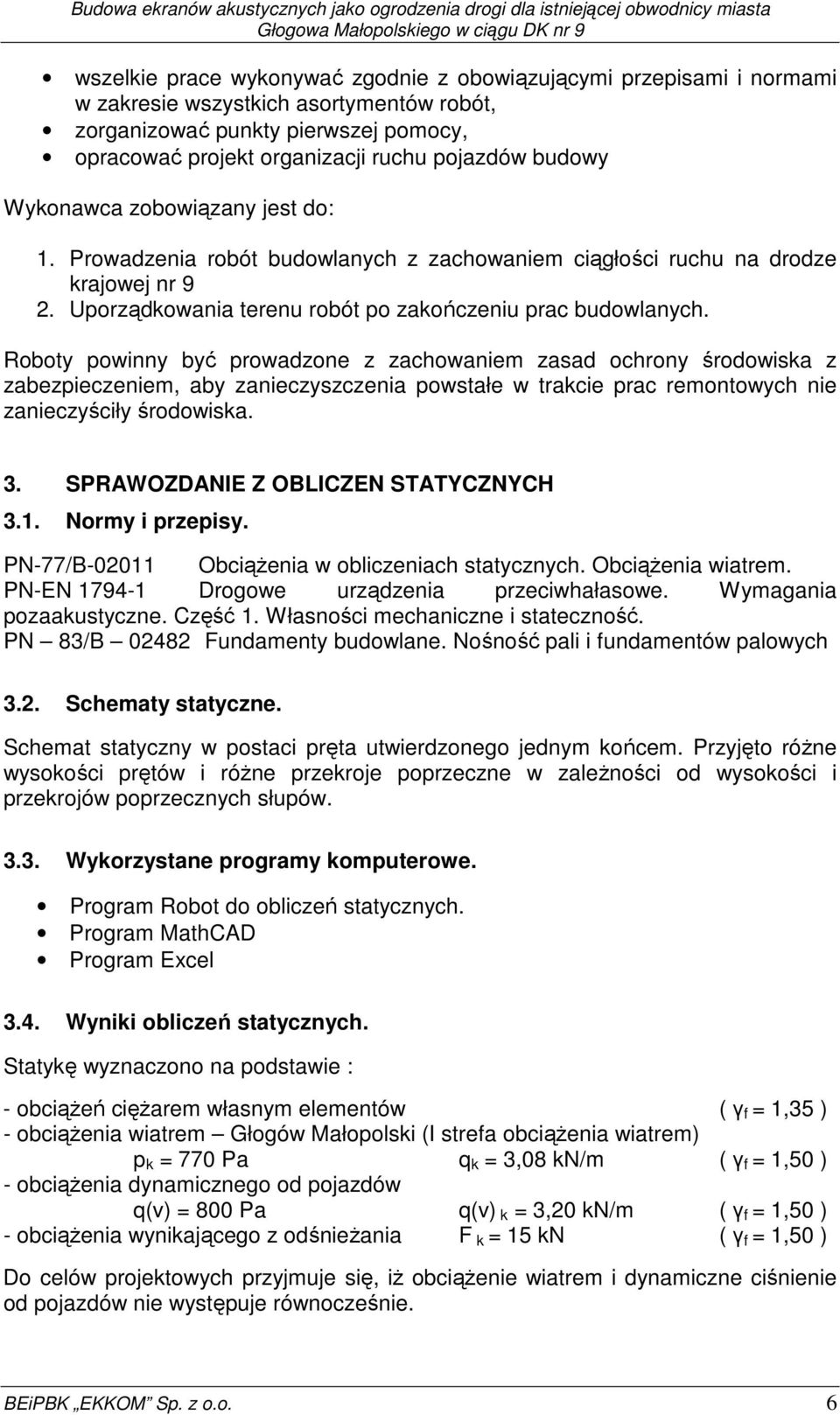

5 wszelkie prace wykonywać zgodnie z obowiązującymi przepisami i normami w zakresie wszystkich asortymentów robót, zorganizować punkty pierwszej pomocy, opracować projekt organizacji ruchu pojazdów budowy Wykonawca zobowiązany jest do: 1. Prowadzenia robót budowlanych z zachowaniem ciągłości ruchu na drodze krajowej nr 9 2. Uporządkowania terenu robót po zakończeniu prac budowlanych. Roboty powinny być prowadzone z zachowaniem zasad ochrony środowiska z zabezpieczeniem, aby zanieczyszczenia powstałe w trakcie prac remontowych nie zanieczyściły środowiska. 3. SPRAWOZDANIE Z OBLICZEN STATYCZNYCH 3.1. Normy i przepisy. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. PN-EN Drogowe urządzenia przeciwhałasowe. Wymagania pozaakustyczne. Część 1. Własności mechaniczne i stateczność. PN 83/B Fundamenty budowlane. Nośność pali i fundamentów palowych 3.2. Schematy statyczne. Schemat statyczny w postaci pręta utwierdzonego jednym końcem. Przyjęto różne wysokości prętów i różne przekroje poprzeczne w zależności od wysokości i przekrojów poprzecznych słupów Wykorzystane programy komputerowe. Program Robot do obliczeń statycznych. Program MathCAD Program Excel 3.4. Wyniki obliczeń statycznych. Statykę wyznaczono na podstawie : - obciążeń ciężarem własnym elementów ( γ f = 1,35 ) - obciążenia wiatrem Głogów Małopolski (I strefa obciążenia wiatrem) p k = 770 Pa q k = 3,08 kn/m ( γ f = 1,50 ) - obciążenia dynamicznego od pojazdów q(v) = 800 Pa q(v) k = 3,20 kn/m ( γ f = 1,50 ) - obciążenia wynikającego z odśnieżania F k = 15 kn ( γ f = 1,50 ) Do celów projektowych przyjmuje się, iż obciążenie wiatrem i dynamiczne ciśnienie od pojazdów nie występuje równocześnie. BEiPBK EKKOM Sp. z o.o. 6

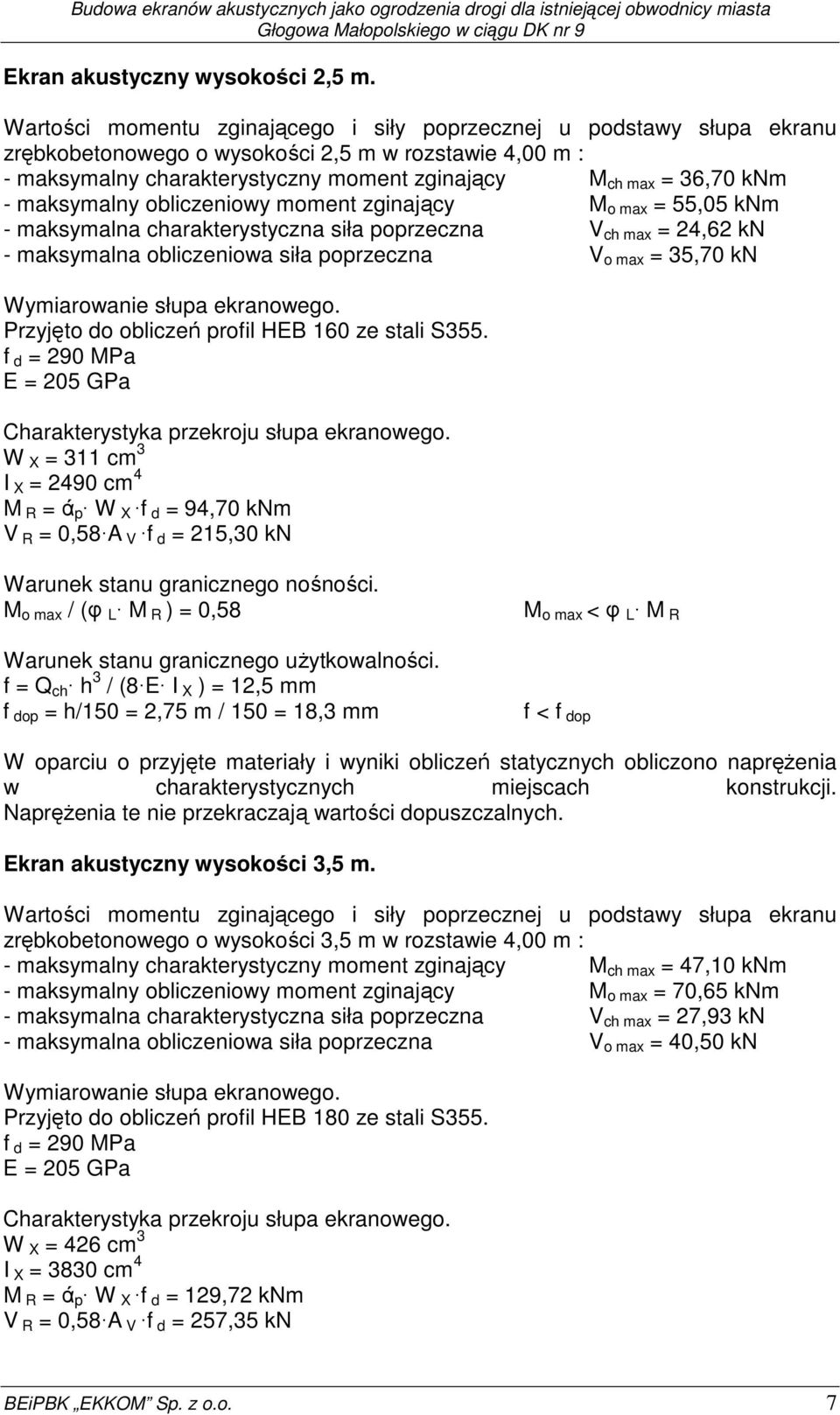

6 Ekran akustyczny wysokości 2,5 m. Wartości momentu zginającego i siły poprzecznej u podstawy słupa ekranu zrębkobetonowego o wysokości 2,5 m w rozstawie 4,00 m : - maksymalny charakterystyczny moment zginający M ch max = 36,70 knm - maksymalny obliczeniowy moment zginający M o max = 55,05 knm - maksymalna charakterystyczna siła poprzeczna V ch max = 24,62 kn - maksymalna obliczeniowa siła poprzeczna V o max = 35,70 kn Wymiarowanie słupa ekranowego. Przyjęto do obliczeń profil HEB 160 ze stali S355. f d = 290 MPa E = 205 GPa Charakterystyka przekroju słupa ekranowego. W X = 311 cm 3 I X = 2490 cm 4 M R = ά p W X f d = 94,70 knm V R = 0,58 A V f d = 215,30 kn Warunek stanu granicznego nośności. M o max / (φ L M R ) = 0,58 Warunek stanu granicznego użytkowalności. f = Q ch h 3 / (8 E I X ) = 12,5 mm f dop = h/150 = 2,75 m / 150 = 18,3 mm M o max < φ L M R f < f dop W oparciu o przyjęte materiały i wyniki obliczeń statycznych obliczono naprężenia w charakterystycznych miejscach konstrukcji. Naprężenia te nie przekraczają wartości dopuszczalnych. Ekran akustyczny wysokości 3,5 m. Wartości momentu zginającego i siły poprzecznej u podstawy słupa ekranu zrębkobetonowego o wysokości 3,5 m w rozstawie 4,00 m : - maksymalny charakterystyczny moment zginający M ch max = 47,10 knm - maksymalny obliczeniowy moment zginający M o max = 70,65 knm - maksymalna charakterystyczna siła poprzeczna V ch max = 27,93 kn - maksymalna obliczeniowa siła poprzeczna V o max = 40,50 kn Wymiarowanie słupa ekranowego. Przyjęto do obliczeń profil HEB 180 ze stali S355. f d = 290 MPa E = 205 GPa Charakterystyka przekroju słupa ekranowego. W X = 426 cm 3 I X = 3830 cm 4 M R = ά p W X f d = 129,72 knm V R = 0,58 A V f d = 257,35 kn BEiPBK EKKOM Sp. z o.o. 7

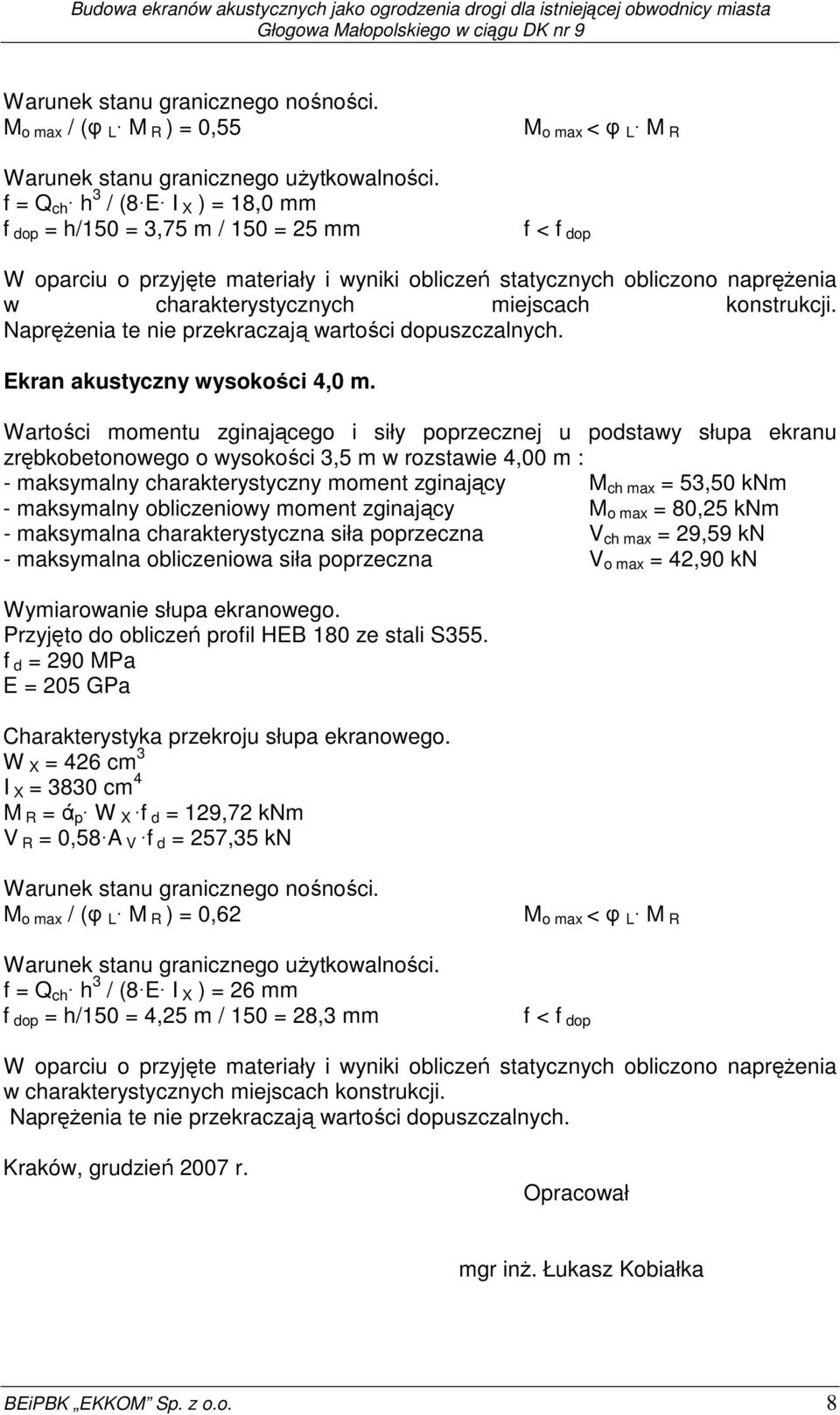

7 Warunek stanu granicznego nośności. M o max / (φ L M R ) = 0,55 Warunek stanu granicznego użytkowalności. f = Q ch h 3 / (8 E I X ) = 18,0 mm f dop = h/150 = 3,75 m / 150 = 25 mm M o max < φ L M R f < f dop W oparciu o przyjęte materiały i wyniki obliczeń statycznych obliczono naprężenia w charakterystycznych miejscach konstrukcji. Naprężenia te nie przekraczają wartości dopuszczalnych. Ekran akustyczny wysokości 4,0 m. Wartości momentu zginającego i siły poprzecznej u podstawy słupa ekranu zrębkobetonowego o wysokości 3,5 m w rozstawie 4,00 m : - maksymalny charakterystyczny moment zginający M ch max = 53,50 knm - maksymalny obliczeniowy moment zginający M o max = 80,25 knm - maksymalna charakterystyczna siła poprzeczna V ch max = 29,59 kn - maksymalna obliczeniowa siła poprzeczna V o max = 42,90 kn Wymiarowanie słupa ekranowego. Przyjęto do obliczeń profil HEB 180 ze stali S355. f d = 290 MPa E = 205 GPa Charakterystyka przekroju słupa ekranowego. W X = 426 cm 3 I X = 3830 cm 4 M R = ά p W X f d = 129,72 knm V R = 0,58 A V f d = 257,35 kn Warunek stanu granicznego nośności. M o max / (φ L M R ) = 0,62 Warunek stanu granicznego użytkowalności. f = Q ch h 3 / (8 E I X ) = 26 mm f dop = h/150 = 4,25 m / 150 = 28,3 mm M o max < φ L M R f < f dop W oparciu o przyjęte materiały i wyniki obliczeń statycznych obliczono naprężenia w charakterystycznych miejscach konstrukcji. Naprężenia te nie przekraczają wartości dopuszczalnych. Kraków, grudzień 2007 r. Opracował mgr inż. Łukasz Kobiałka BEiPBK EKKOM Sp. z o.o. 8
