PROJEKT WYKONAWCZY. Termomodernizacja budynku Wojewódzkiej Stacji Sanitarno Epidemiologicznej przy ul. Raciborskiej 39 w Katowicach

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY. Termomodernizacja budynku Wojewódzkiej Stacji Sanitarno Epidemiologicznej przy ul. Raciborskiej 39 w Katowicach"

Józef Wojciechowski
7 lat temu
Przeglądów:

1 Termomodernizacja budynku Wojewódzkiej Stacji Sanitarno Epidemiologicznej przy ul. Raciborskiej 39 w Katowicach Zakres: Konstrukcja wsporcza pod kolektory słoneczne OBIEKT: INWESTOR: Wojewódzka Stacja Sanitarno Epidemiologiczna ul. Raciborska 39, Katowice Wojewódzka Stacja Sanitarno Epidemiologiczna ul. Raciborska 39, Katowice NUMER DZIAŁKI: 45,46 JEDNOSTKA PROJEKTOWANIA: SOLARSYSTEM s.c Myślenice, ul. Słowackiego 42 tel./fax.: (0-12) biuro@solar-system.pl DATA: 29 listopad, 2013 Projektował: branża sanitarna mgr inż. Wojciech Gancarczyk Nr upr. MAP/0283/PWOK/08 Sprawdził: branża sanitarna mgr inż. Ewa Skorut-Nawara Nr upr. MAP/0147/PWOK/11 Spis zawartości opracowania str.2

2 ZAWARTOŚĆ OPRACOWANIA: A. Część opisowa Str Opis techniczny Str. 4 5 B. Załączniki Str Uprawnienia projektowe Str Oświadczenia projektantów Str. 16 C. Część rysunkowa Str. 17 Rys Konstrukcja wsporcza stalowa zestawienie stali Rys Detale 2

3 A. CZĘŚĆ OPISOWA 3

4 I. OPIS TECHNICZNY 1) Podstawa opracowania: Wytyczne projektanta instalacji systemu solarnego Dokumentacja architektoniczna obiektu Wytyczne producenta kolektorów Aktualne normy, przepisy oraz literatura techniczna PN-82/B Obciążenia budowli. Zasady ustalania wartości PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia zmienne technologiczne i montażowe. PN-77/B-02011/AZ1 Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. PN -80/B-02010/Az1 Obciążenia w obliczeniach statycznych. Obciążenia śniegiem. PN-90/B Konstrukcje stalowe. Obliczenia styczne projektowanie. PN-B-03264:1999 Konstrukcje betonowe, żelbetowe i sprężone PN-90/B Projekty budowlane. Obliczenia statyczne. 2) Opis ogólny: Projektuje konstrukcję stalową wsporczą pod mocowanie kolektorów słonecznych, opartą na wieńcach żelbetowych stropodachu i ścian nośnych budynku Wojewódzkiej Stacji Sanitarno Epidemiologicznej w Katowicach. Konstrukcja stalowa wsporcza zaprojektowana z profili stalowych dwuteowych HEB100 i RK80x80x4. Główne ramy (R1 i R2) zaprojektowano z kształtowników HEB 100, belki poprzeczne z profili zamkniętych RK80x80x4. Ramy z HEB 100 spawane. Połączenie belek poprzecznych RK80x80x4 z HEB100 skręcane śrubami 4xM10. Na projektowanej konstrukcji wsporczej stalowej projektuje się posadowienie 10szt. kolektorów słonecznych Vitosol Viessman typ SH2A. 3) Materiały konstrukcyjne: Elementy konstrukcji stalowej: stal St3S Elektrody spawalnicze: wg. PN-91/M Śruby: np wg. DIN 7990 Nakrętki: np wg. DIN 555 Podkładki: np. wg. DIN ) Opis konstrukcji stalowej: Konstrukcję zaprojektowano z profili stalowych dwuteowych HEB100 oraz RK80x80x4. Styki profili konstrukcji skręcane wg. projektu wykonawczego. 5) Zabezpieczenie antykorozyjne konstrukcji: Wszystkie elementy stalowe należy zabezpieczyć antykorozyjnie ocynkiem ogniowym. 4

5 6) Uwagi końcowe: Dostawca konstrukcji zobowiązany jest do sporządzenia dokumentacji warsztatowej. Dokumentacja warsztatowa podlega weryfikacji projektanta. Wszystkie elementy konstrukcji wykonać zgodnie z dokumentacją projektową (projekt budowlany i wykonawczy) po uprzednim zweryfikowaniu wymiarów na budowie. 7) Uwaga: Wszystkie roboty budowlane winny być prowadzone z przepisami techniczno budowlanymi, obowiązującymi normami budowlanymi oraz zasadami wiedzy technicznej i BHP, pod nadzorem osoby do tego uprawnionej, przy użyciu wyrobów dopuszczonych do obrotu i powszechnego stosowania w budownictwie. mgr inż. Wojciech Gancarczyk 5

6 2. Obliczenia ZESTAWIENIE OBCIAŻEŃ I OBL. STATYCZNO - WYTRZYMAŁOŚCIOWE OBCIAŻENIE CIĘŻAREM WŁASNYM KOLEKTOR TYPU VITOSOL 200-F SH2A Ciężar własny kolektora Vitosol 200F SH2A wraz ze stojakiem mocującym 52kg Pow. kolektora P = 2,38m x 1,056m = 2,51 m 2 Zestawienie ciężaru własnego kolektora na systemowy stojak Rozstaw stojaków x = 1920mm; y = 510mm Obciążenie charakterystyczne Gk = (0,52kN/2,51m 2 )x(1,92mx0,5 + 0,510mx0,5) = 0,25kN/m Współczynnik obciążenia γf = 1,2 OBCIĄŻENIE WIATREM wg. PN-77 B-02011/Az1 Strefa wiatrowa na podst. rys. nr2 dla Katowic I strefa Wysokość n.p.m. dla Katowic z = 245m npm Charakterystyczne ciśnienie prędkości wiatru qk = 0,30kN/m 2 Określenie współczynnika ekspozycji wg. tab. 4 Teren zabudowy B Współczynnik ekspozycji Ce = 1,12 + 0,0042xz = 1,12 + 0,0042 x 245 = 2,15 6

7 Określenie współczynnika aerodynamicznego wg. zał. Z1-2 Kąt nachylenia kolektora a = 45deg Współczynnik aerodynamiczny dla parcia wiatru Czp = 0,02 x (a-10deg) = 0,02 x 35 = 0,7 Współczynnik aerodynamiczny dla ssania wiatru Czs = - 0,5 Określenie współczynnika działania porywu wiatru β wg. pkt. 5 β = 1,8 budowla niepodatna dynamiczne działanie wiatru Wartości obciążeń charakterystycznych Obciążenie charakterystyczne od parcia wiatru Pkp = qk x Ce x Czp x β = 0,30kN/m 2 x 2,15 x 0,7 x 1,8 = 0,81kN/m 2 Obciążenie charakterystyczne od ssania wiatru Pks = qk x Ce x Czs x β = 0,30kN/m 2 x 2,15 x (-0,5) x 1,8 = - 0,58kN/m 2 Współczynnik obciążenia γf = 1,5 Zestawienie obciążenia wiatrem na stojak Rozstaw stojaków x = 1920mm; y = 510mm Obciążenie charakterystyczne od parcia wiatru Wkp = Pkp x L = 0,81kN/m 2 x (1,92mx0,5 + 0,510mx0,5)= 0,98kN/m Obciążenie charakterystyczne od ssania wiatru Wks = Pks x L = - 0,58kN/m 2 x (1,92mx0,5 + 0,510mx0,5)= - 0,70kN/m OBCIĄŻENIE ŚNIEGIEM wg. PN-80/B-02010/Az1 Strefa obciążenia śniegiem wg. rys NB.1 Katowice 2 strefa obciążenia śniegiem Charakterystyczne obciążenie śniegiem gruntu w Polsce Qk = 0,9kN/m 2 Określenie współczynnika kształtu dachu wg. Z1-1 C = 0,8 x ((60 a)/30) = 0,4 Obciążenie charakterystyczne śniegiem Sk = Qk x C = 0,9kN/m 2 x 0,4 = 0,36kN/m 2 Obciążenie obliczeniowe śniegiem γf = 1,5 7

Zestawienie obciążenia śniegiem na stojak Rozstaw stojaków x = 1920mm; y = 510mm Obciążenie charakterystyczne Sk = 0,36kN/m 2 x (1,92mx0,5 + 0,510mx0,5)= 0,44kN/m Do obliczeń przyjęto 50% obciążenia

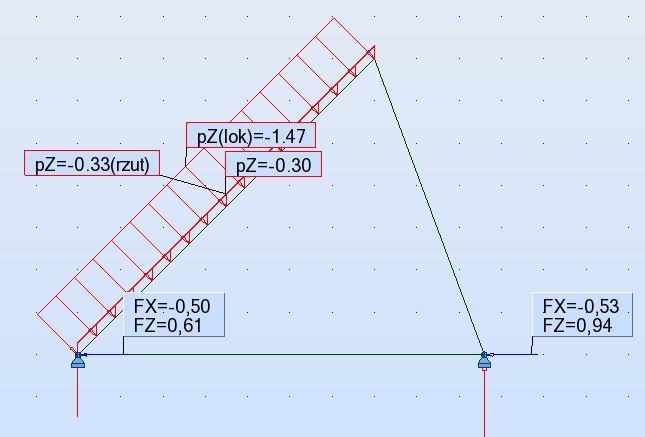

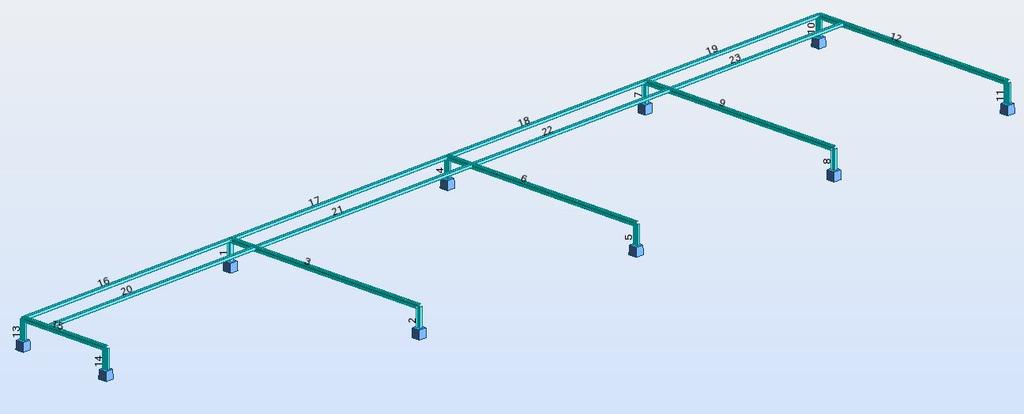

8 Zestawienie obciążenia śniegiem na stojak Rozstaw stojaków x = 1920mm; y = 510mm Obciążenie charakterystyczne Sk = 0,36kN/m 2 x (1,92mx0,5 + 0,510mx0,5)= 0,44kN/m Do obliczeń przyjęto 50% obciążenia śniegiem na kolektor słoneczny. Sk=0,22kN/m Reakcje obliczeniowe przekazywane przez stojak na ruszt konstrukcji wsporczej od najbardziej niekorzystnej kombinacji obciążeń. Model obliczeniowy rusztu stalowego pod montaż kolektorów 8

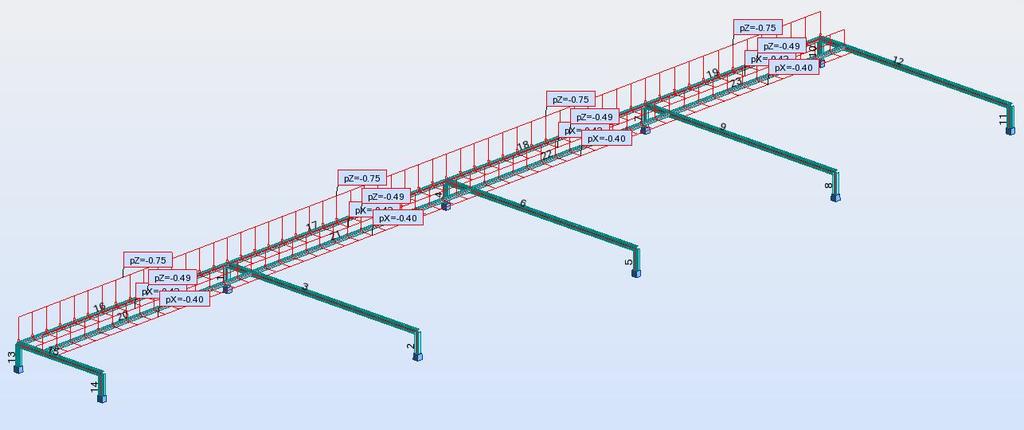

9 Obciążenie konstrukcji wsporczej stalowej KOMB1 SGN Obciążenie konstrukcji wsporczej stalowej KOMB2 SGU 9

10 Wyniki obciążeń SGU i SGN słupy i belki stalowe: Obliczenia zakończono mgr inż. Wojciech Gancarczyk 10

11 B. ZAŁĄCZNIKI 11

12 12

13 13

14 14

15 15

16 OŚWIADCZENIE Zgodnie z art.20 ust. 4 Ustawy z dnia 7 lipca 1994 roku (Dz. U. z 2010r. Nr 243 poz z późniejszymi zmianami), oświadczam, że: Projekt wykonawczy konstrukcji wsporczej pod kolektory słoneczne przeznaczony do realizacji w budynku Wojewódzkiej Stacji Sanitarno Epidemiologicznej przy ul. Raciborskiej 39 w Katowicach sporządzono zgodnie z obowiązującymi przepisami, oraz zasadami wiedzy technicznej. 29 listopad 2013 Projektujący: mgr inż. Wojciech Gancarczyk Sprawdzający: mgr inż. Ewa Skorut-Nawara 16

17 C. CZĘŚĆ RYSUNKOWA 17
