1 Przykłady realizacji specjalistycznych robót fundamentowych AARSLEFF Sp z o.o. Wprowadzenie Budowa podłoża Realizacja Wnioski Łukasz Morawski Pracownia Projektowa Aarsleff sp. z o.o. Zespół Projektowy Gdańsk Oddział Poznań

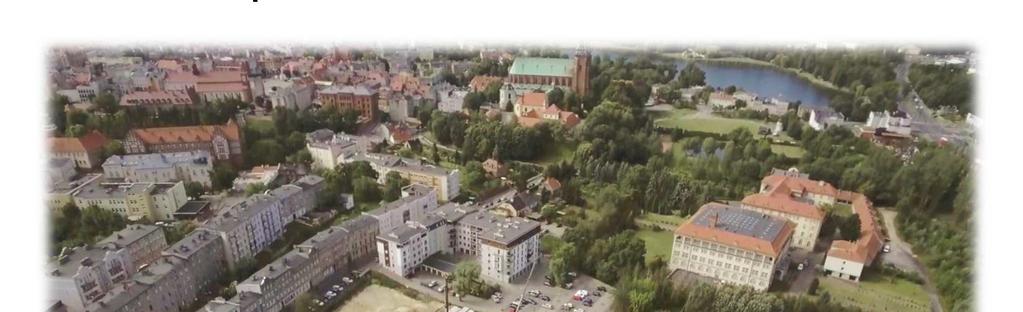

2 Lokalizacja inwestycji, charakterystyka terenu Gniezno, przed XII w. 2 Zagospodarowanie terenu inwestycji, przed XII w.

3 Lokalizacja inwestycji, charakterystyka terenu Bagna i łąki dawniej Jezioro Święte Droga z Kłecka i do Poznania Gniezno, szkic topograficzny, druga połowa XIXw. 3

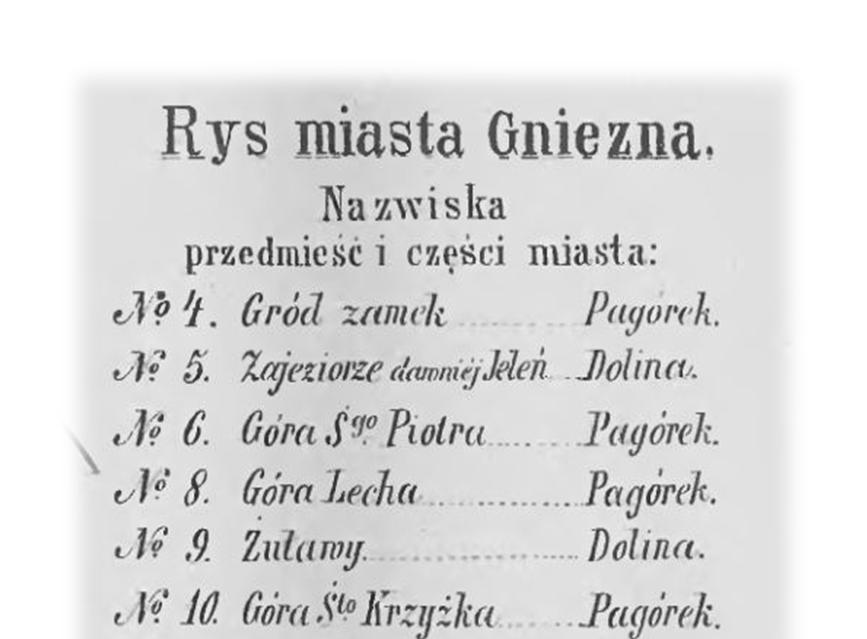

4 Lokalizacja inwestycji, charakterystyka terenu Bagna i łąki dawniej Jezioro Święte wysepka z kościołem Gniezno, szkic topograficzny, druga połowa XIXw. 4

5 Lokalizacja inwestycji, charakterystyka terenu Gniezno, XX w. (plan z 1920r.) 5

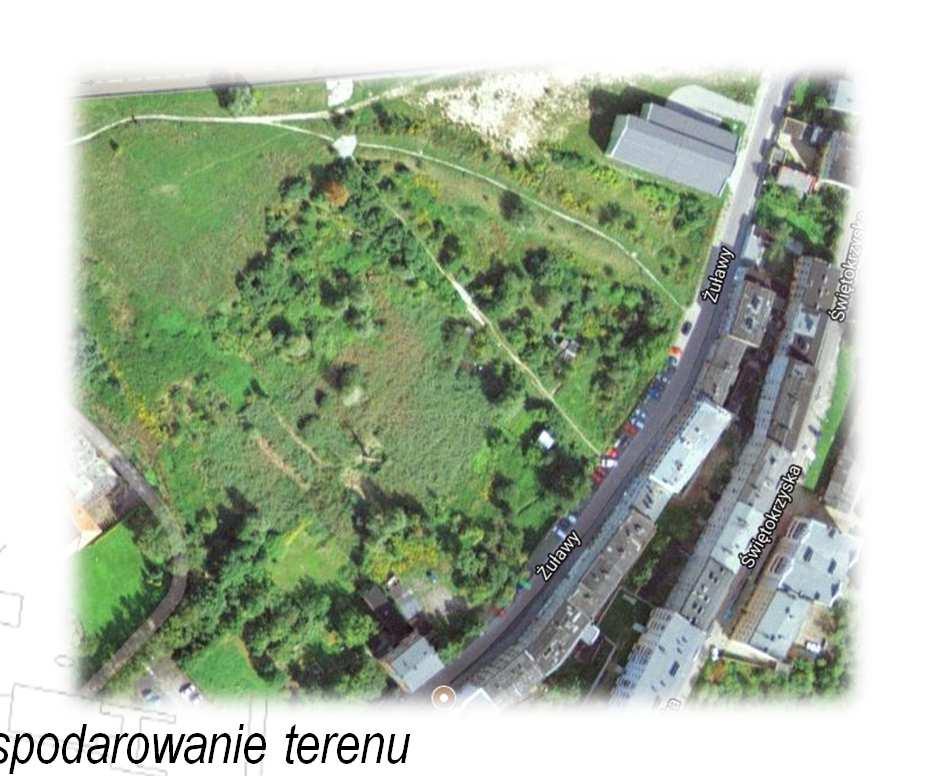

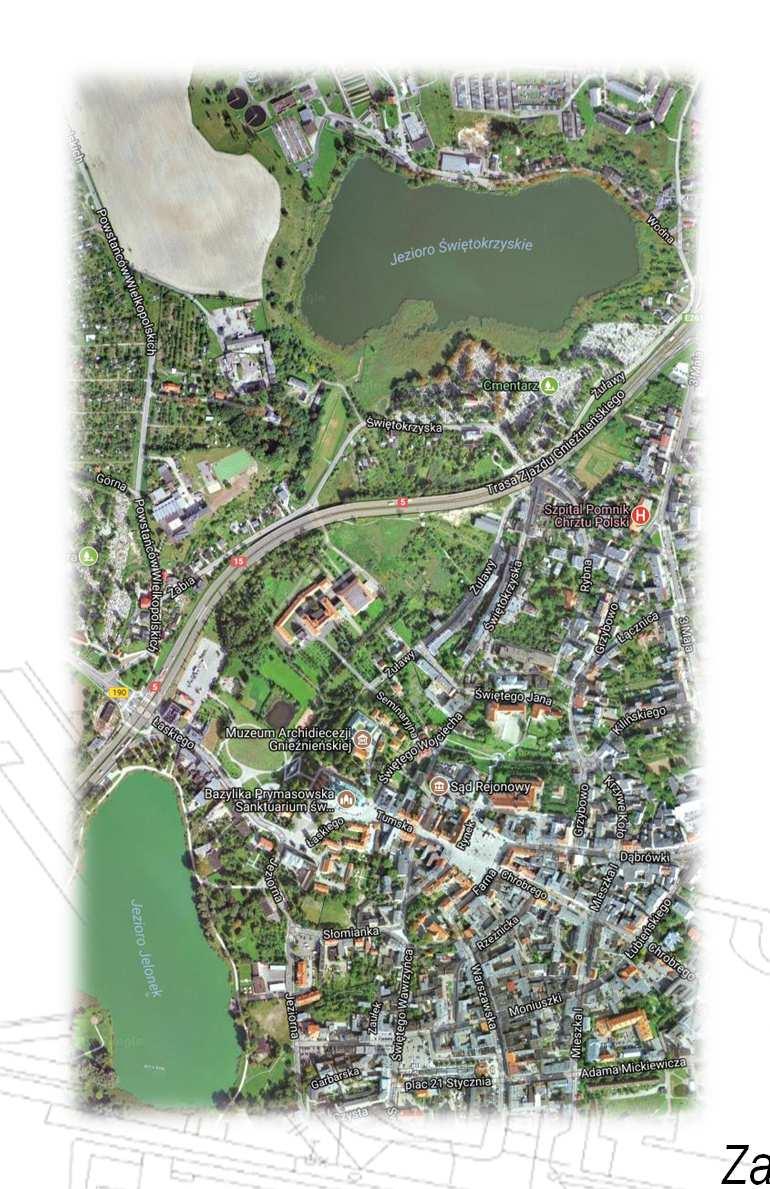

6 Lokalizacja inwestycji, charakterystyka terenu DK5 biegnąca na estakadzie dawn. zasięg wód Jeziora Świętego Zagospodarowanie terenu inwestycji, pocz. XXI w. 6

7 Budowa podłoża, zakres wykonanego rozpoznania Plan sytuacyjny terenu badań Mapa miąższości gruntów słabonośnych 7

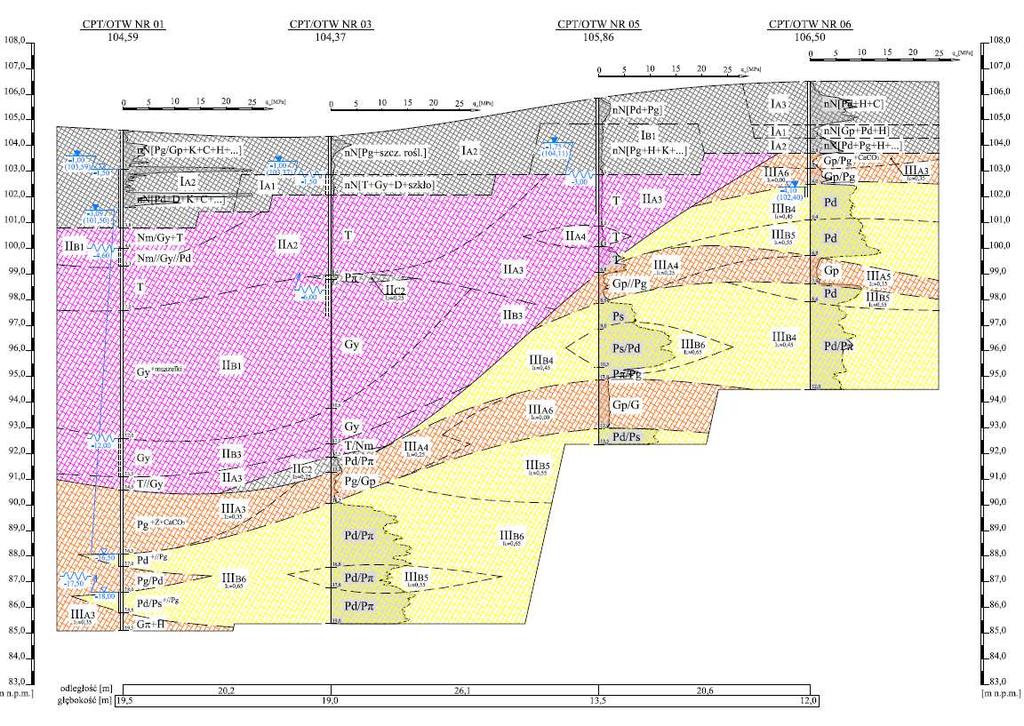

8 Budowa podłoża, zakres wykonanego rozpoznania Przekrój I-I 8

9 Budowa podłoża, zakres wykonanego rozpoznania Segment nr 2 qc~0,3 MPa qc~0,15 MPa, H=5,0m qc~0,35 MPa qc~0,50 MPa Segment nr 1 qc~0,75 MPa Zalecenia, decyzja o wyborze technologii robót: Zastosowanie przemieszczeniowych prefabrykowanych pali wbijanych dla posadowienia Segmentu nr 2 Zastosowanie zbrojonych pali przemieszczeniowych wkręcanych w rejonie posadowienia Segmentu nr 1 Przeprowadzenie próbnych obciążeń pali Przekrój I-I 9

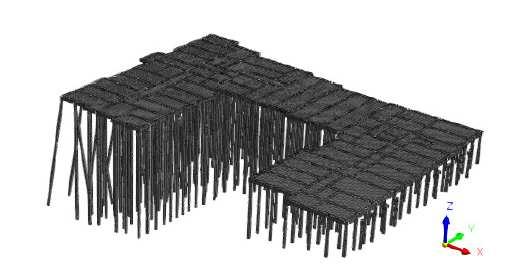

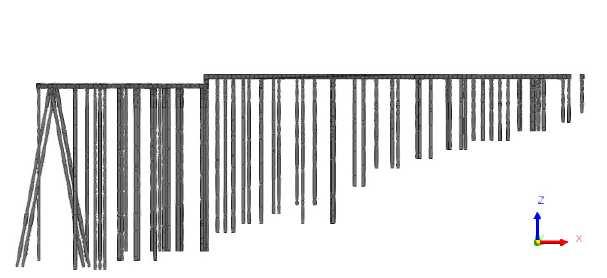

10 Model obliczeniowy, numeryczny Segment nr 2 Segment nr 1 Segment nr 2 Segment nr 1 Zalecenia: Obciążenie na pal kN Segment nr 1: Zastosowanie przemieszczeniowych pali prefabrykowanych wbijanych o przekroju 30x30cm, zbrojonych na całej długości, największa długość pala L=20,0m Segment nr 2: Zastosowanie przemieszczeniowych pali FDP o średnicy φ = 0,38m, największa długość pala L=13,0m Model numeryczny, widok aksonometryczny oraz przekrój 10

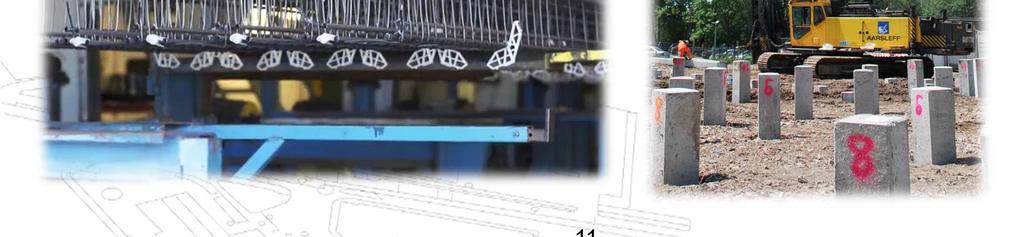

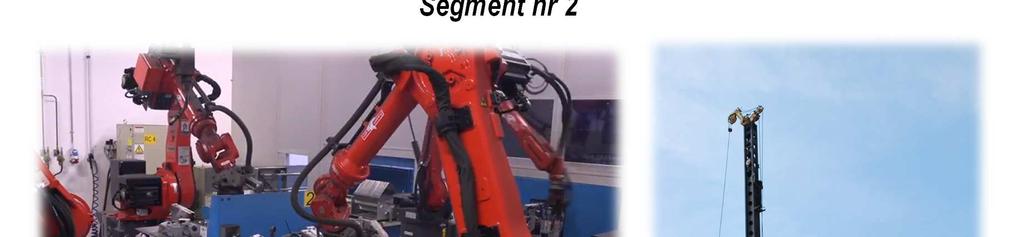

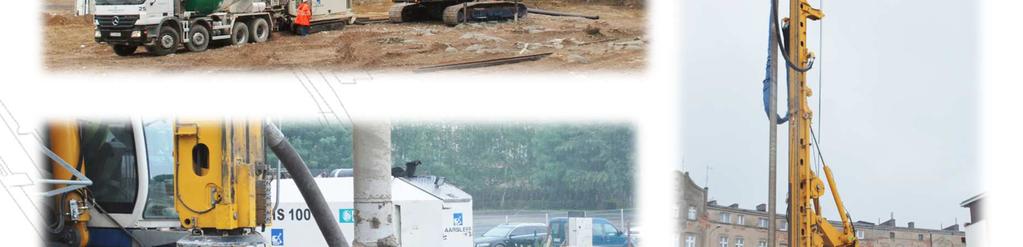

11 Zastosowane technologie robót palowych pale prefabrykowane Segment nr 2 11

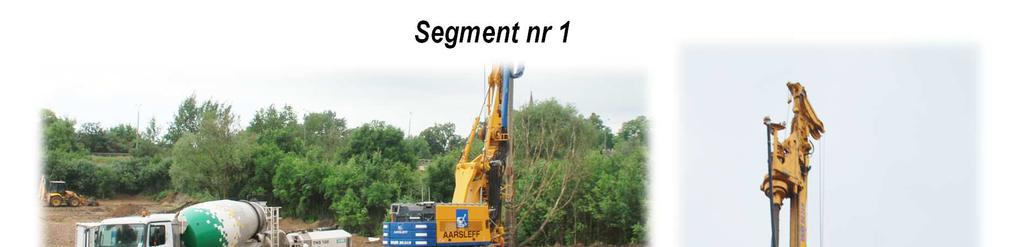

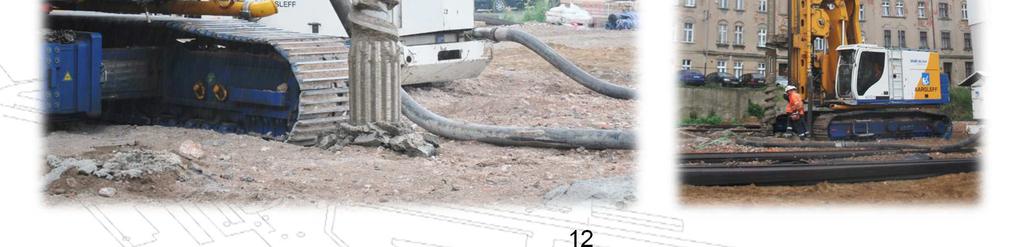

12 Zastosowane technologie robót palowych pale wkręcane FDP Segment nr 1 12

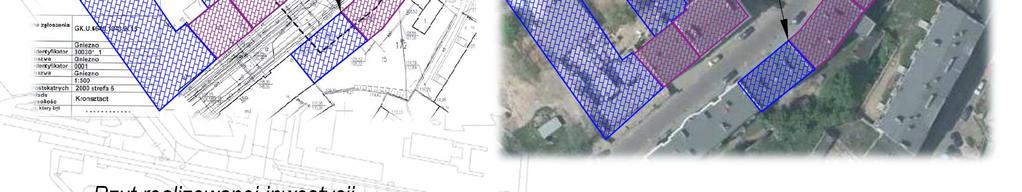

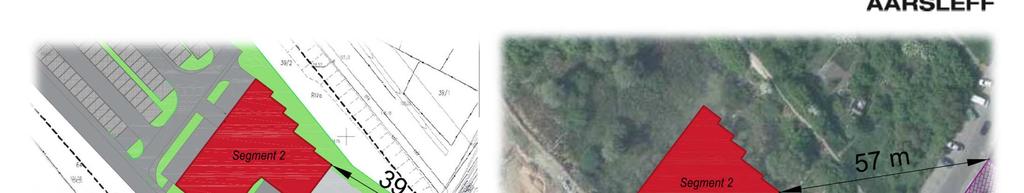

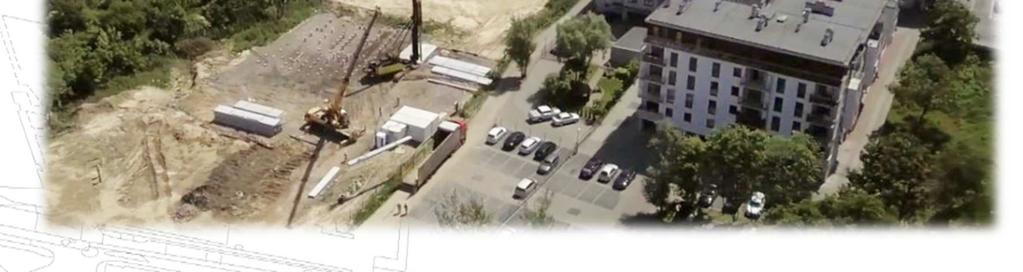

13 Realizacja posadowienia na palach, sąsiednia zabudowa Rzut realizowanej inwestycji, Podkład geodezyjny 13 Rzut realizowanej inwestycji, Widok satelitarny

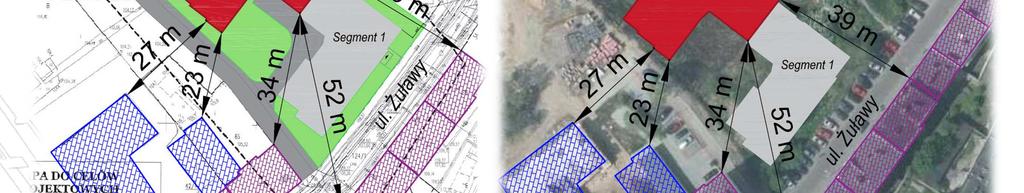

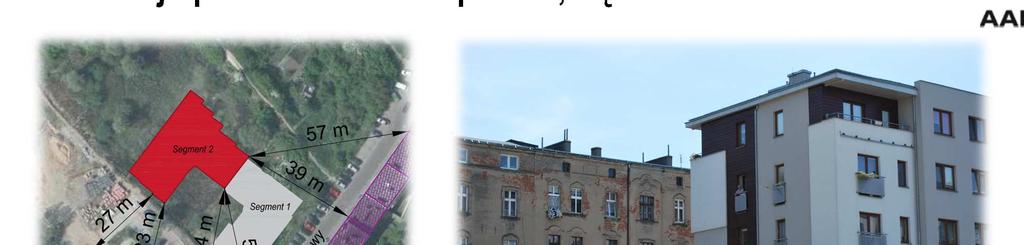

14 Realizacja posadowienia na palach, sąsiednia zabudowa Rzut Widok satelitarny 39m 23m 27m 14 Widok

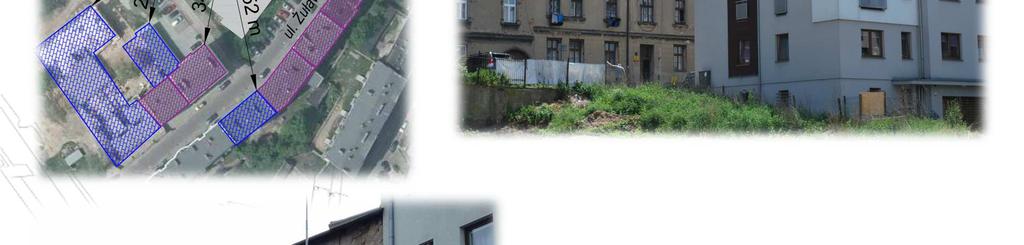

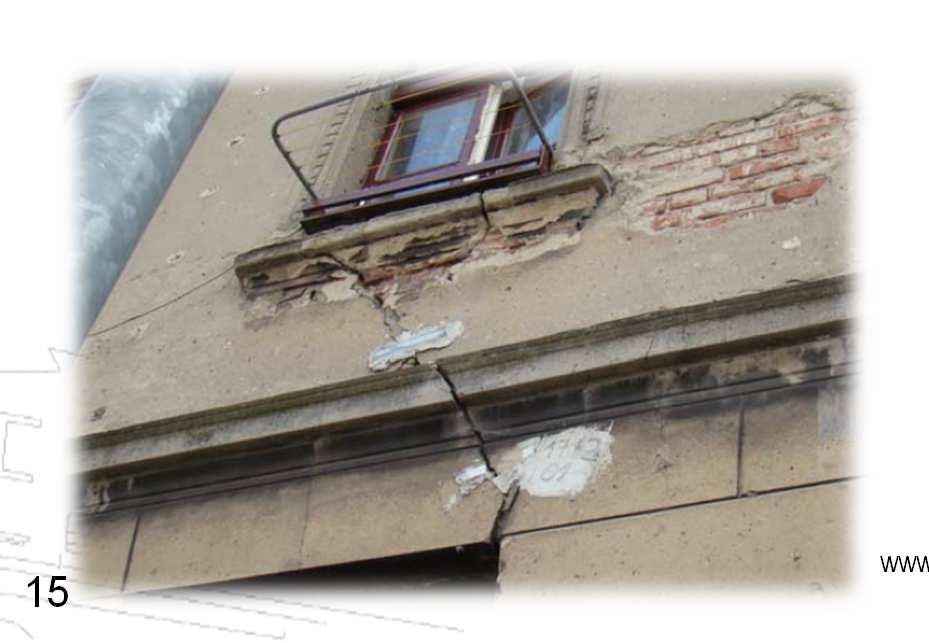

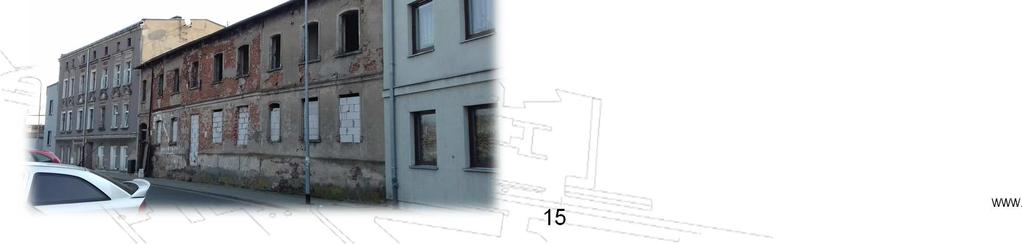

15 Realizacja posadowienia na palach, sąsiednia zabudowa Stan istniejącej sąsiedniej zabudowy 15

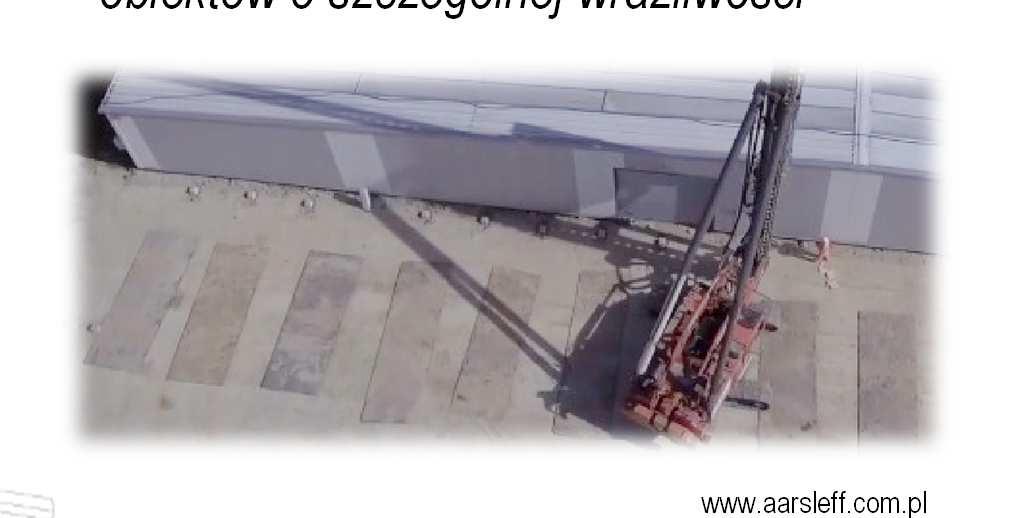

16 Realizacja posadowienia na palach, sąsiednia zabudowa Wyniki pomiarów wibracji Posadzka w garażu, bud. mieszkalny ul. Żuławy 9 Wnioski: Poziom drgań nie przekraczający oddziaływań tzw: tła Wyniki pomiarów prędkości drgań mieszczą się poniżej wartości granicznej 16 Schody wejściowe, bud. mieszkalny ul. Żuławy 7

17 Wnioski i zalecenia. Technologia pali prefabrykowanych w ścisłej zabudowie w warunkach słabonośnego podłoża Wnioski: Technologię pali prefabrykowanych wbijanych można z powodzeniem stosować w obszarach występowania gruntów słabonośnych, z szczególnym uwzględnieniem gruntów o niewielkiej wytrzymałości, bez względu na przeznaczenie i lokalizację Inwestycji Technologia jest całkowicie kontrolowalna (od początku produkcji, poprzez proces pogrążania, badania i testowania wykonanych pali), gwarantując skuteczną realizację Inwestycji Poziom drgań nie przekraczający oddziaływań otoczenia (ruch uliczny), tzw: tła 17 Zalecenia: Rozpoznanie podłoża (z zastosowaniem sondowań CPTu), umożliwiające pełne rozpoznanie stanu i głębokości zalegania gruntów słabonośnych Właściwa ocena stanu technicznego bliskiej zabudowy. Pomiar wibracji obiektów o szczególnej wrażliwości
