Przedmiar robót. Bytów Marzec 2012

Transkrypt

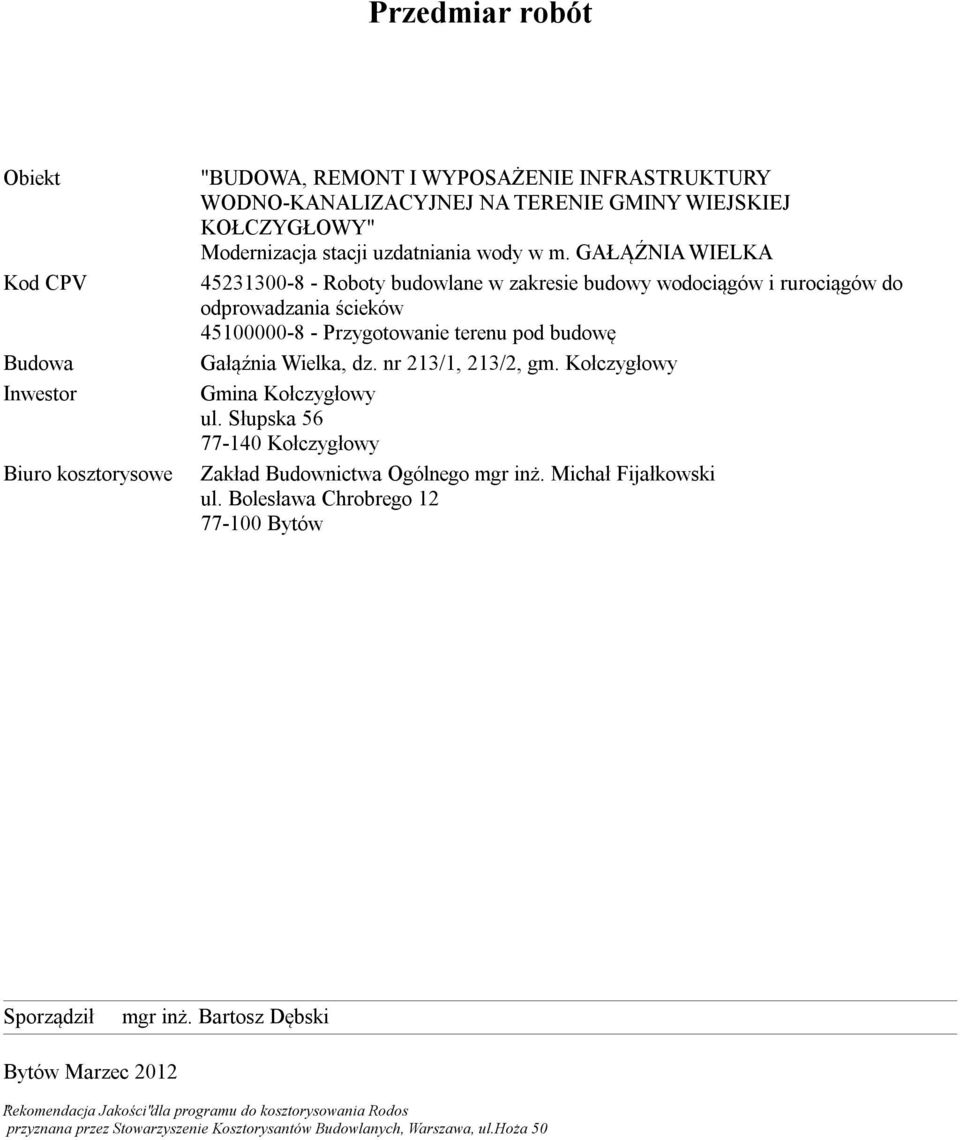

1 Przedmiar robót Obiekt Kod CPV Budowa Inwestor Biuro kosztorysowe "BUDOWA, REMONT I WYPOSAŻENIE INFRASTRUKTURY WODNO-KANALIZACYJNEJ NA TERENIE GMINY WIEJSKIEJ KOŁCZYGŁOWY" Modernizacja stacji uzdatniania wody w m. GAŁĄŹNIA WIELKA Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Przygotowanie terenu pod budowę Gałąźnia Wielka, dz. nr 213/1, 213/2, gm. Kołczygłowy Gmina Kołczygłowy ul. Słupska Kołczygłowy Zakład Budownictwa Ogólnego mgr inż. Michał Fijałkowski ul. Bolesława Chrobrego Bytów Sporządził mgr inż. Bartosz Dębski Bytów Marzec 2012 "Rekomendacja Jakości"dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

2 Załącznik Strona 2/5 Przedmiotem opracowania jest projekt budowlany modernizacji stacji uzdatniania wody w miejscowości Gałąźnia Wielka, gm. Kołczygłowy. Dane charakterystyczne inwestycji: - demontaż istniejącego i wykonanie nowego układu technologii uzdatniania wody - budowa kanalizacji sanitarnej dla odprowadzenia popłuczyn, PCV 160 L-60,1m - wymiana agregatu pompowego w studni głębinowej

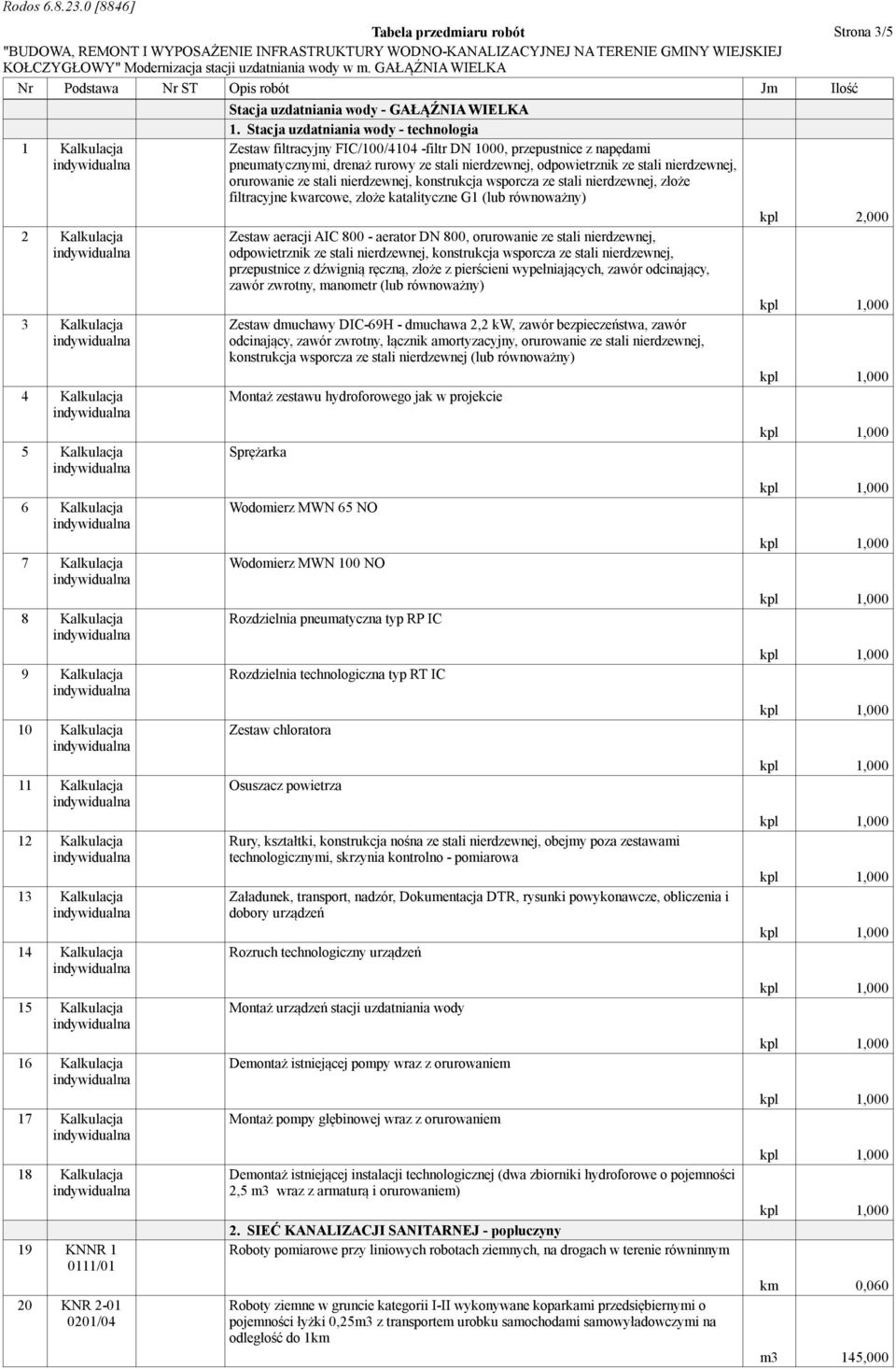

3 Tabela przedmiaru robót Strona 3/5 Nr Podstawa Nr ST Opis robót Jm Ilość 1 Kalkulacja 2 Kalkulacja 3 Kalkulacja 4 Kalkulacja 5 Kalkulacja 6 Kalkulacja 7 Kalkulacja 8 Kalkulacja 9 Kalkulacja 10 Kalkulacja 11 Kalkulacja 12 Kalkulacja 13 Kalkulacja 14 Kalkulacja 15 Kalkulacja 16 Kalkulacja 17 Kalkulacja 18 Kalkulacja 19 KNNR /01 20 KNR /04 Stacja uzdatniania wody - GAŁĄŹNIA WIELKA 1. Stacja uzdatniania wody - technologia Zestaw filtracyjny FIC/100/4104 -filtr DN 1000, przepustnice z napędami pneumatycznymi, drenaż rurowy ze stali nierdzewnej, odpowietrznik ze stali nierdzewnej, orurowanie ze stali nierdzewnej, konstrukcja wsporcza ze stali nierdzewnej, złoże filtracyjne kwarcowe, złoże katalityczne G1 (lub równoważny) Zestaw aeracji AIC aerator DN 800, orurowanie ze stali nierdzewnej, odpowietrznik ze stali nierdzewnej, konstrukcja wsporcza ze stali nierdzewnej, przepustnice z dźwignią ręczną, złoże z pierścieni wypełniających, zawór odcinający, zawór zwrotny, manometr (lub równoważny) Zestaw dmuchawy DIC-69H - dmuchawa 2,2 kw, zawór bezpieczeństwa, zawór odcinający, zawór zwrotny, łącznik amortyzacyjny, orurowanie ze stali nierdzewnej, konstrukcja wsporcza ze stali nierdzewnej (lub równoważny) Montaż zestawu hydroforowego jak w projekcie Sprężarka Wodomierz MWN 65 NO Wodomierz MWN 100 NO Rozdzielnia pneumatyczna typ RP IC Rozdzielnia technologiczna typ RT IC Zestaw chloratora Osuszacz powietrza Rury, kształtki, konstrukcja nośna ze stali nierdzewnej, obejmy poza zestawami technologicznymi, skrzynia kontrolno - pomiarowa Załadunek, transport, nadzór, Dokumentacja DTR, rysunki powykonawcze, obliczenia i dobory urządzeń Rozruch technologiczny urządzeń Montaż urządzeń stacji uzdatniania wody Demontaż istniejącej pompy wraz z orurowaniem Montaż pompy głębinowej wraz z orurowaniem Demontaż istniejącej instalacji technologicznej (dwa zbiorniki hydroforowe o pojemności 2,5 m3 wraz z armaturą i orurowaniem) 2. SIEĆ KANALIZACJI SANITARNEJ - popłuczyny Roboty pomiarowe przy liniowych robotach ziemnych, na drogach w terenie równinnym Roboty ziemne w gruncie kategorii I-II wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,25m3 z transportem urobku samochodami samowyładowczymi na odległość do 1km kpl 2,000 km 0,060 m3 145,000

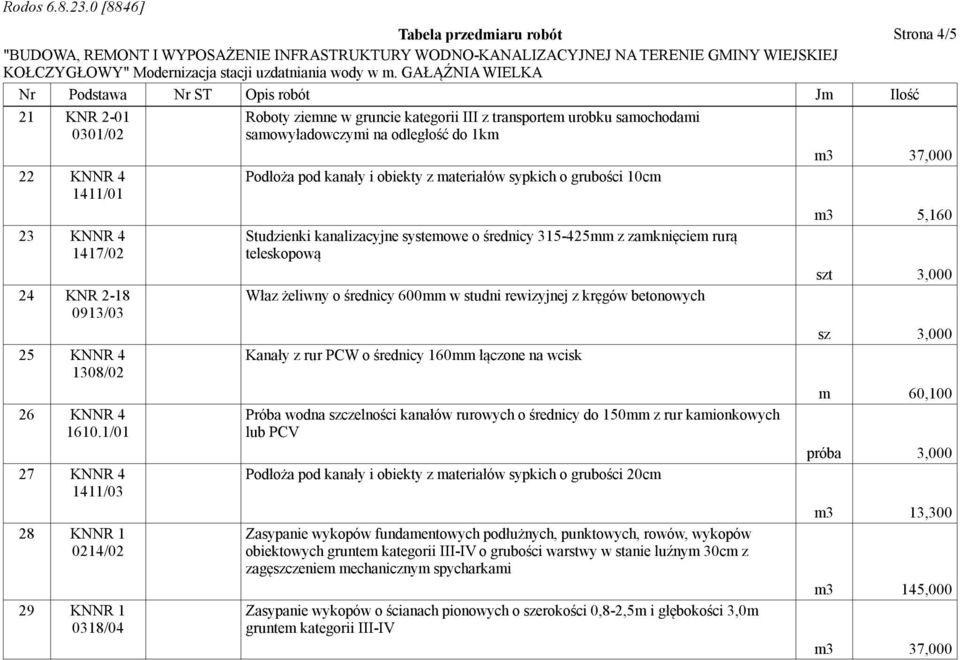

4 Tabela przedmiaru robót Strona 4/5 Nr Podstawa Nr ST Opis robót Jm Ilość 21 KNR /02 22 KNNR /01 23 KNNR /02 24 KNR /03 25 KNNR /02 26 KNNR /01 27 KNNR /03 28 KNNR /02 29 KNNR /04 Roboty ziemne w gruncie kategorii III z transportem urobku samochodami samowyładowczymi na odległość do 1km Podłoża pod kanały i obiekty z materiałów sypkich o grubości 10cm Studzienki kanalizacyjne systemowe o średnicy mm z zamknięciem rurą teleskopową Właz żeliwny o średnicy 600mm w studni rewizyjnej z kręgów betonowych Kanały z rur PCW o średnicy 160mm łączone na wcisk Próba wodna szczelności kanałów rurowych o średnicy do 150mm z rur kamionkowych lub PCV Podłoża pod kanały i obiekty z materiałów sypkich o grubości 20cm Zasypanie wykopów fundamentowych podłużnych, punktowych, rowów, wykopów obiektowych gruntem kategorii III-IV o grubości warstwy w stanie luźnym 30cm z zagęszczeniem mechanicznym spycharkami Zasypanie wykopów o ścianach pionowych o szerokości 0,8-2,5m i głębokości 3,0m gruntem kategorii III-IV m3 37,000 m3 5,160 szt 3,000 sz 3,000 m 60,100 próba 3,000 m3 13,300 m3 145,000 m3 37,000

5 Spis działów przedmiaru robót Strona 5/5 Nr Opis robót Stacja uzdatniania wody - GAŁĄŹNIA WIELKA 1. Stacja uzdatniania wody - technologia 2. SIEĆ KANALIZACJI SANITARNEJ - popłuczyny
