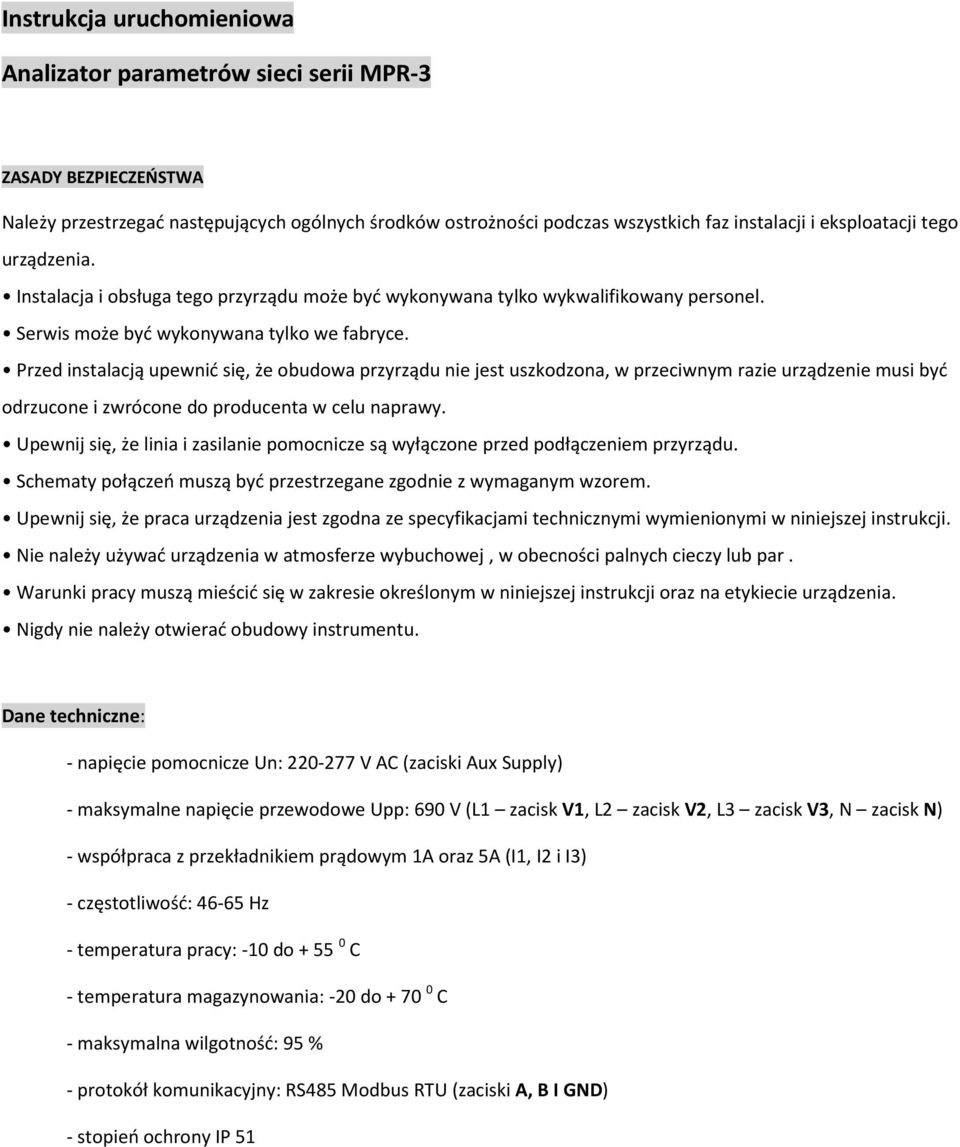

1 Instrukcja uruchomieniowa Analizator parametrów sieci serii MPR-3 ZASADY BEZPIECZEŃSTWA Należy przestrzegać następujących ogólnych środków ostrożności podczas wszystkich faz instalacji i eksploatacji tego urządzenia. Instalacja i obsługa tego przyrządu może być wykonywana tylko wykwalifikowany personel. Serwis może być wykonywana tylko we fabryce. Przed instalacją upewnić się, że obudowa przyrządu nie jest uszkodzona, w przeciwnym razie urządzenie musi być odrzucone i zwrócone do producenta w celu naprawy. Upewnij się, że linia i zasilanie pomocnicze są wyłączone przed podłączeniem przyrządu. Schematy połączeń muszą być przestrzegane zgodnie z wymaganym wzorem. Upewnij się, że praca urządzenia jest zgodna ze specyfikacjami technicznymi wymienionymi w niniejszej instrukcji. Nie należy używać urządzenia w atmosferze wybuchowej, w obecności palnych cieczy lub par. Warunki pracy muszą mieścić się w zakresie określonym w niniejszej instrukcji oraz na etykiecie urządzenia. Nigdy nie należy otwierać obudowy instrumentu. Dane techniczne: - napięcie pomocnicze Un: V AC (zaciski Aux Supply) - maksymalne napięcie przewodowe Upp: 690 V (L1 zacisk V1, L2 zacisk V2, L3 zacisk V3, N zacisk N) - współpraca z przekładnikiem prądowym 1A oraz 5A (I1, I2 i I3) - częstotliwość: Hz - temperatura pracy: -10 do C - temperatura magazynowania: -20 do C - maksymalna wilgotność: 95 % - protokół komunikacyjny: RS485 Modbus RTU (zaciski A, B I GND) - stopień ochrony IP 51

2 Panel montażowy Schemat połączeniowy 3P4W Balanced układ 3 fazowy 4 przewodowy z obciążeniem symetrycznym (podłączenie 1 przekładnika prądowego) 3P3W Balanced układ 3 fazowy 3 przewodowy z obciążeniem symetrycznym (podłączenie 1 przekładnika prądowego) 3P4W układ 3 fazowy 4 przewodowy z obciążeniem niesymetrycznym (podłączenie 3 przekładników prądowych) 3P3W układ 3 fazowy 3 przewodowy z obciążeniem niesymetrycznym (podłączenie 3 przekładników prądowych) ARON układ Arona

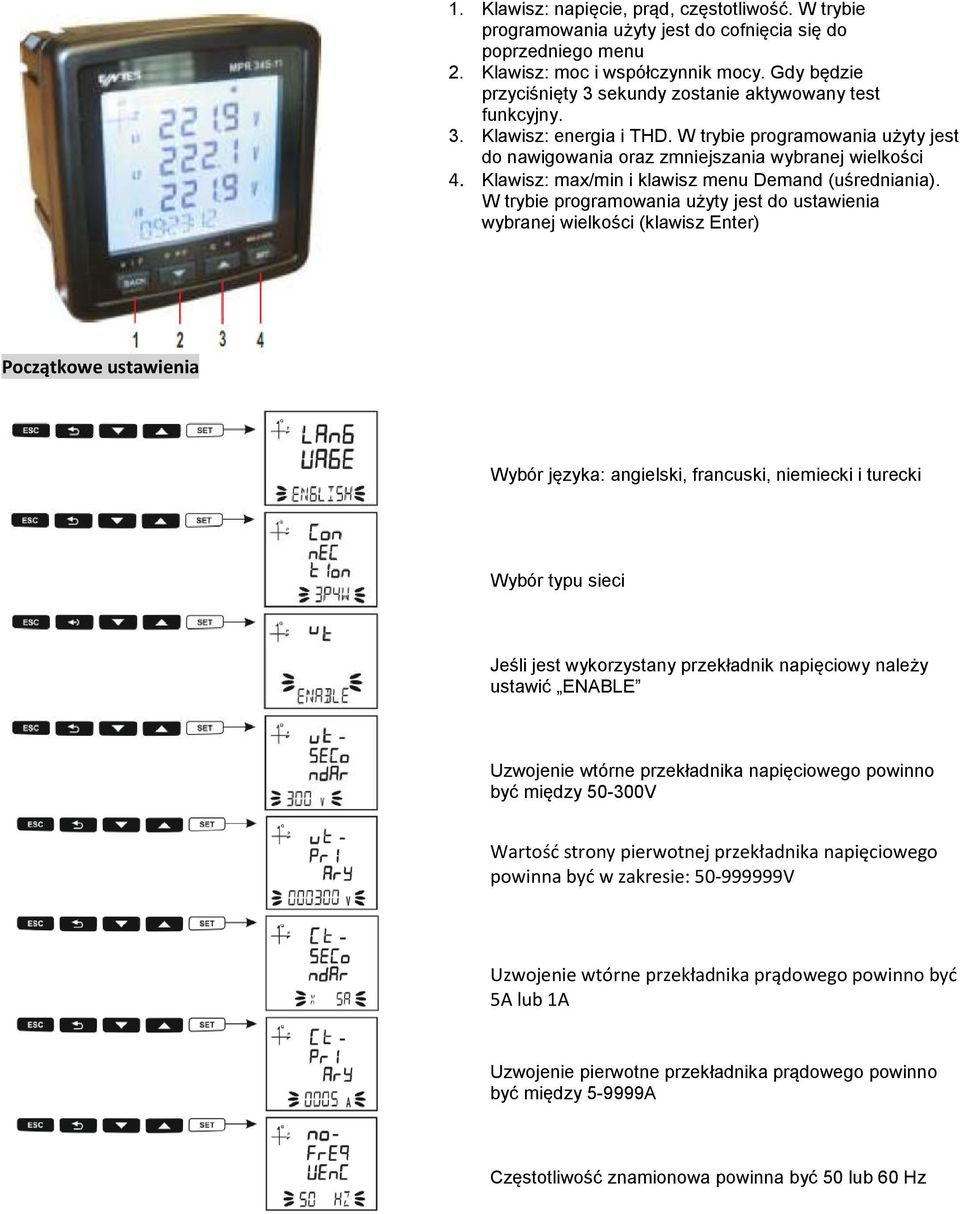

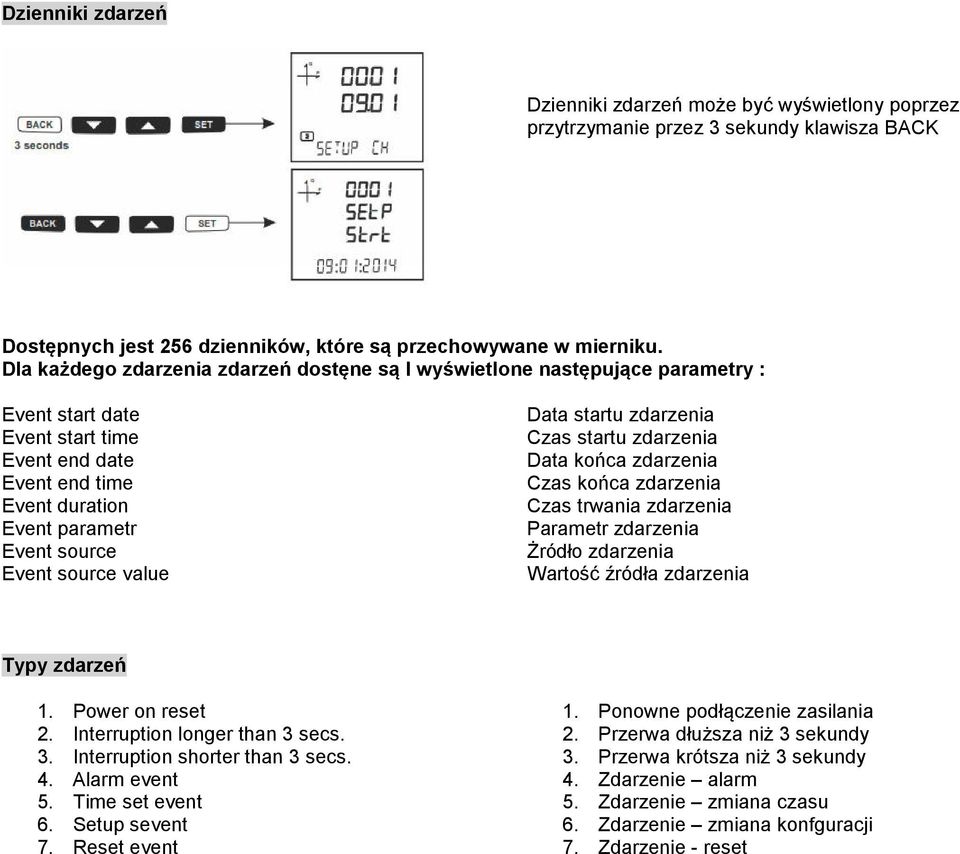

3 1. Klawisz: napięcie, prąd, częstotliwość. W trybie programowania użyty jest do cofnięcia się do poprzedniego menu 2. Klawisz: moc i współczynnik mocy. Gdy będzie przyciśnięty 3 sekundy zostanie aktywowany test funkcyjny. 3. Klawisz: energia i THD. W trybie programowania użyty jest do nawigowania oraz zmniejszania wybranej wielkości 4. Klawisz: max/min i klawisz menu Demand (uśredniania). W trybie programowania użyty jest do ustawienia wybranej wielkości (klawisz Enter) Początkowe ustawienia Wybór języka: angielski, francuski, niemiecki i turecki Wybór typu sieci Jeśli jest wykorzystany przekładnik napięciowy należy ustawić ENABLE Uzwojenie wtórne przekładnika napięciowego powinno być między V Wartość strony pierwotnej przekładnika napięciowego powinna być w zakresie: V Uzwojenie wtórne przekładnika prądowego powinno być 5A lub 1A Uzwojenie pierwotne przekładnika prądowego powinno być między A Częstotliwość znamionowa powinna być 50 lub 60 Hz

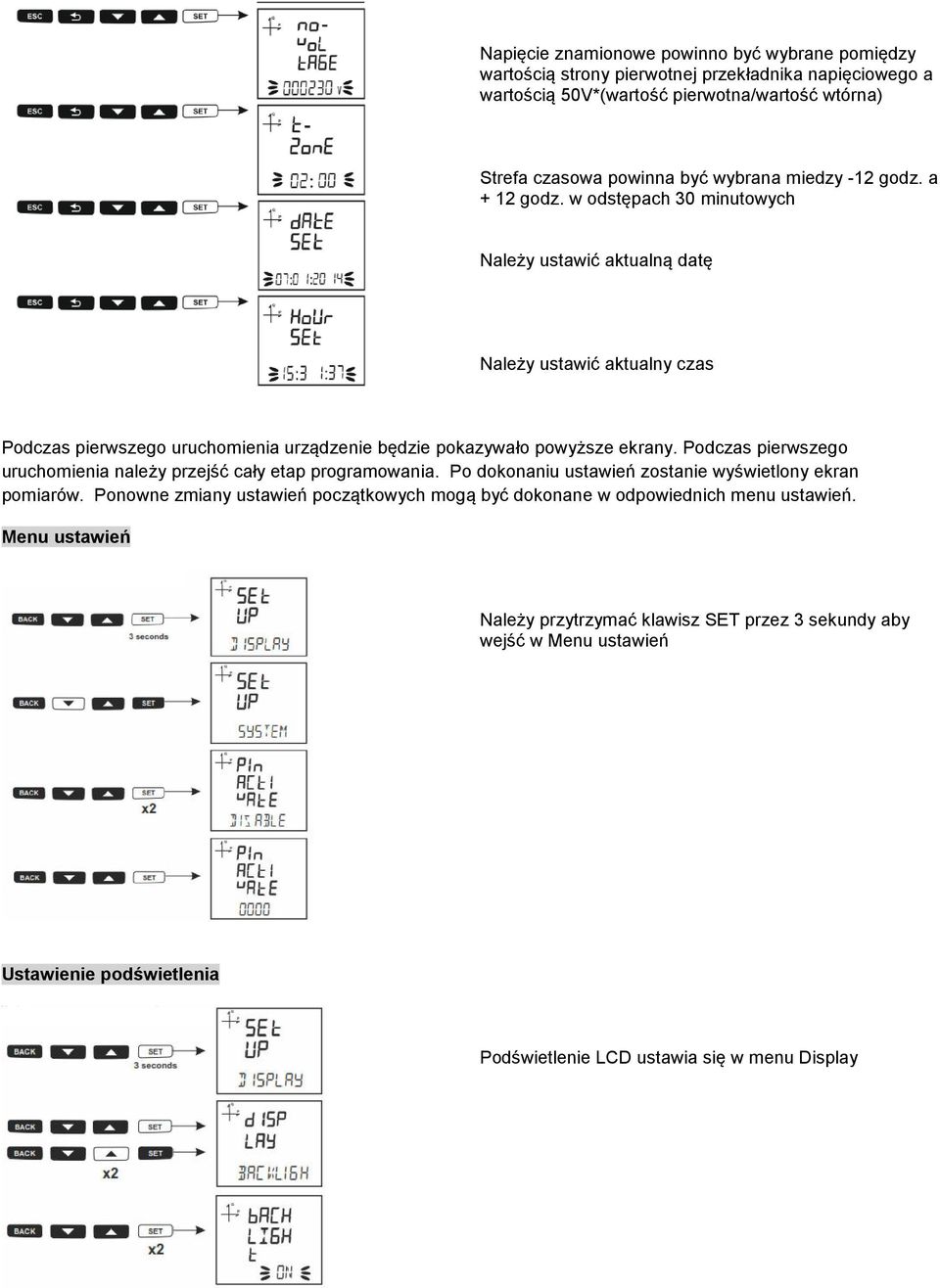

4 Napięcie znamionowe powinno być wybrane pomiędzy wartością strony pierwotnej przekładnika napięciowego a wartością 50V*(wartość pierwotna/wartość wtórna) Strefa czasowa powinna być wybrana miedzy -12 godz. a + 12 godz. w odstępach 30 minutowych Należy ustawić aktualną datę Należy ustawić aktualny czas Podczas pierwszego uruchomienia urządzenie będzie pokazywało powyższe ekrany. Podczas pierwszego uruchomienia należy przejść cały etap programowania. Po dokonaniu ustawień zostanie wyświetlony ekran pomiarów. Ponowne zmiany ustawień początkowych mogą być dokonane w odpowiednich menu ustawień. Menu ustawień Należy przytrzymać klawisz SET przez 3 sekundy aby wejść w Menu ustawień Ustawienie podświetlenia Podświetlenie LCD ustawia się w menu Display

5 Dzienniki zdarzeń Dzienniki zdarzeń może być wyświetlony poprzez przytrzymanie przez 3 sekundy klawisza BACK Dostępnych jest 256 dzienników, które są przechowywane w mierniku. Dla każdego zdarzenia zdarzeń dostęne są I wyświetlone następujące parametry : Event start date Event start time Event end date Event end time Event duration Event parametr Event source Event source value Data startu zdarzenia Czas startu zdarzenia Data końca zdarzenia Czas końca zdarzenia Czas trwania zdarzenia Parametr zdarzenia Żródło zdarzenia Wartość źródła zdarzenia Typy zdarzeń 1. Power on reset 2. Interruption longer than 3 secs. 3. Interruption shorter than 3 secs. 4. Alarm event 5. Time set event 6. Setup sevent 7. Reset event 1. Ponowne podłączenie zasilania 2. Przerwa dłuższa niż 3 sekundy 3. Przerwa krótsza niż 3 sekundy 4. Zdarzenie alarm 5. Zdarzenie zmiana czasu 6. Zdarzenie zmiana konfguracji 7. Zdarzenie - reset

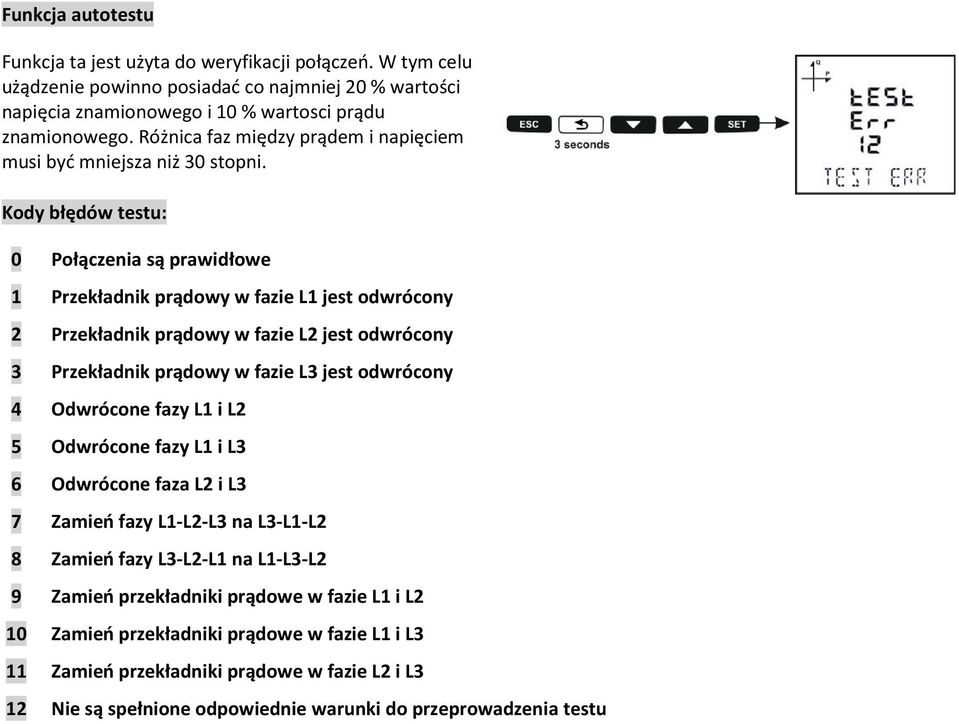

6 Funkcja autotestu Funkcja ta jest użyta do weryfikacji połączeń. W tym celu użądzenie powinno posiadać co najmniej 20 % wartości napięcia znamionowego i 10 % wartosci prądu znamionowego. Różnica faz między prądem i napięciem musi być mniejsza niż 30 stopni. Kody błędów testu: Połączenia są prawidłowe Przekładnik prądowy w fazie L1 jest odwrócony Przekładnik prądowy w fazie L2 jest odwrócony Przekładnik prądowy w fazie L3 jest odwrócony Odwrócone fazy L1 i L2 Odwrócone fazy L1 i L3 Odwrócone faza L2 i L3 Zamień fazy L1-L2-L3 na L3-L1-L2 Zamień fazy L3-L2-L1 na L1-L3-L2 Zamień przekładniki prądowe w fazie L1 i L2 Zamień przekładniki prądowe w fazie L1 i L3 Zamień przekładniki prądowe w fazie L2 i L3 Nie są spełnione odpowiednie warunki do przeprowadzenia testu
