Aneks A Opcja 7 Szybka modulacja impulsowa
|
|
- Sebastian Barański
- 8 lat temu
- Przeglądów:
Transkrypt

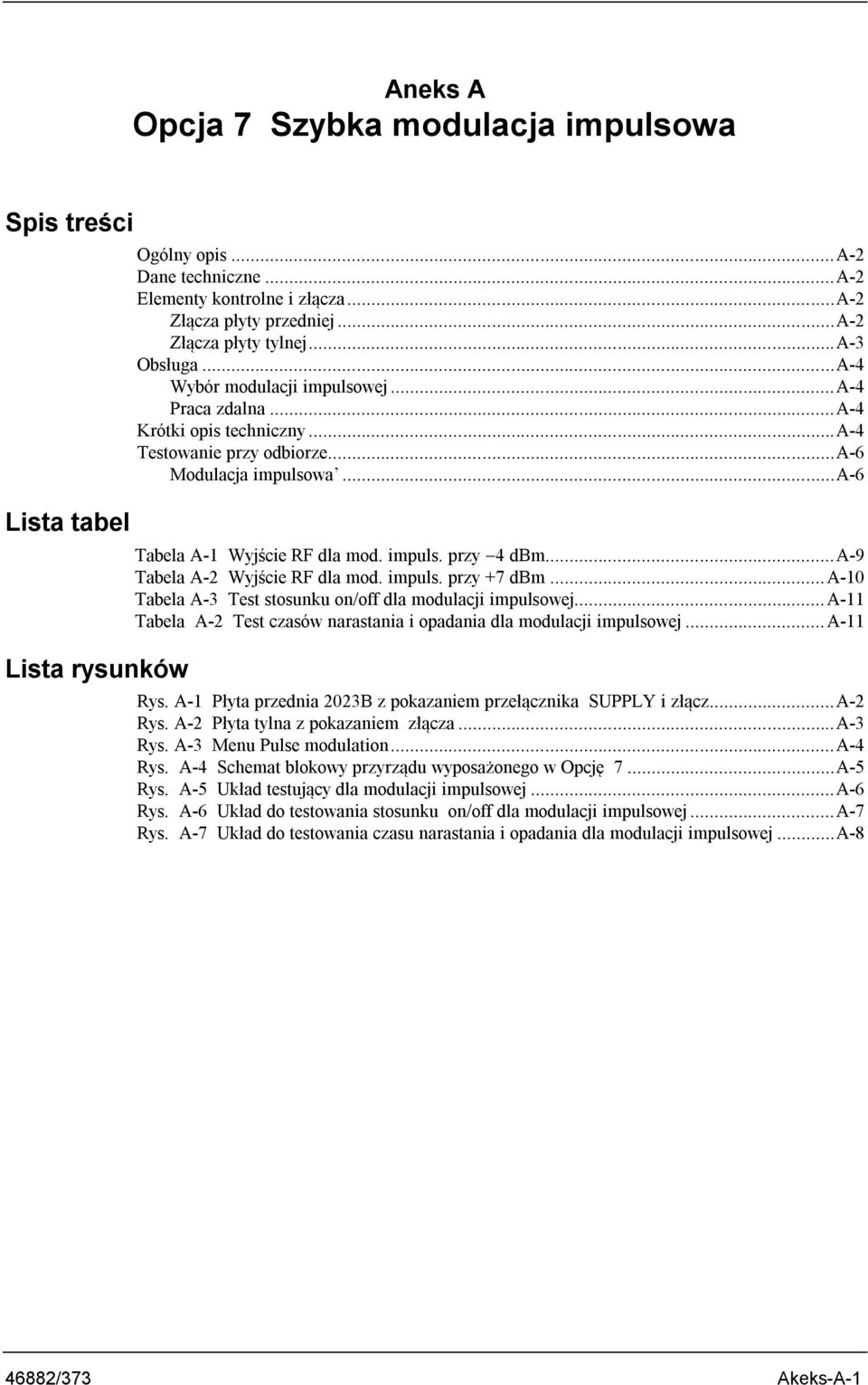

1 Aneks A Opcja 7 Szybka modulacja impulsowa Spis treści Lista tabel Lista rysunków Ogólny opis...a-2 Dane techniczne...a-2 Elementy kontrolne i złącza...a-2 Złącza płyty przedniej...a-2 Złącza płyty tylnej...a-3 Obsługa...A-4 Wybór modulacji impulsowej...a-4 Praca zdalna...a-4 Krótki opis techniczny...a-4 Testowanie przy odbiorze...a-6 Modulacja impulsowa...a-6 Tabela A-1 Wyjście RF dla mod. impuls. przy 4 dbm...a-9 Tabela A-2 Wyjście RF dla mod. impuls. przy +7 dbm...a-10 Tabela A-3 Test stosunku on/off dla modulacji impulsowej...a-11 Tabela A-2 Test czasów narastania i opadania dla modulacji impulsowej...a-11 Rys. A-1 Płyta przednia 2023B z pokazaniem przełącznika SUPPLY i złącz...a-2 Rys. A-2 Płyta tylna z pokazaniem złącza...a-3 Rys. A-3 Menu Pulse modulation...a-4 Rys. A-4 Schemat blokowy przyrządu wyposażonego w Opcję 7...A-5 Rys. A-5 Układ testujący dla modulacji impulsowej...a-6 Rys. A-6 Układ do testowania stosunku on/off dla modulacji impulsowej...a-7 Rys. A-7 Układ do testowania czasu narastania i opadania dla modulacji impulsowej...a /373 Akeks-A-1
2 OPCJA 7 SZYBKA MODULACJA IMPULSOWA Meratronik S.A. Ogólny opis Opcja 7 daje możliwość wewnętrznego generowania w przyrządzie przebiegu zmodulowanego impulsowo, z wykorzystaniem poziomów logicznych doprowadzonych do gniazda PULSE. Modulator impulsowy jest w stanie generować szybkie impulsy, z dużą izolacją, dla zastosowań w radarze i EMI. Modulator ten może być używany w połączeniu z innymi formami modulacji dla tworzenia złożonych sygnałów. W dalszej części podręcznika zakłada się znajomość normalnej obsługi generatora sygnałowego. Funkcje gniazd EXT MOD INPUT i LF OUTPUT przyrządu standartowego połączone są w gnieździe MOD I/O. Gniazdo PULSE INPUT zastępuje standartowe gniazdo PULSE I/P na płycie tylnej. Ta zmiana oznaczeń powinna być uwzględniona w całym podręczniku, szczególnie przy dokonywaniu połączeń dla testowania przy odbiorze (patrz- Rozdział 7). Dane techniczne Poniższe specyfikacja zastępuje specyfikację o tym samym tytule w Rozdziale 7.. Modulacja impulsowa Zakres częstotliwości nośnej: Zakres wyjściowy RF: Dokładność poziomu RF: Wejście: Stosunek On/off: Maksymalna częstotliwość powtarzania: Czas narastania i opadania: 100 khz do 2.51 GHz, użyteczny do 9 khz. 140 dbm do +10 dbm (użyteczny do +13 dbm), po włączeniu modulacji impulsowej. Dodatkowy współczynnik temperaturowy poniżej 0.01 db/ C po włączeniu modulacji impulsowej HCT logiczny stan 1 (2 do 5 V) włącza nośną, a logiczny stan 0 (0 do 0.8 V) wyłącza nośną. Maksymalny bezpieczny zakres napięcia na wejściu 10 V. >80 dbc poniżej 1.2 GHz; >70 dbc do 2.05 GHz (typowo >80 db); >65 dbc do 2.51 GHz (typowo >70 db przy 2.51 GHz). 10 MHz. <20 ns, typowo 10 ns. Elementy kontrolne i złącza Poniższe rozdziały zastępują rozdziały o tych samych tytułach w Rozdziale 4 niniejszego podręcznika. Złącza płyty przedniej Złącza płyty przedniej pokazano na Rys. A-1 poniżej: Rys. A-1 Płyta przednia 2023B z pokazaniem przełącznika SUPPLY i złącz (1) przełącznik SUPPLY Przy naciskaniu włącza lub wyłącza zasilanie. (2) MOD I/O Złącze BNC 100 k pozwalające na dołączenie zewnętrznego sygnału modulującego. Stanowi również wyjście oscylatora modulacji, o impedancji źródła 600 k Przy Opcji 5 złącze to jest zainstalowane płycie tylnej. Aneks-A /373

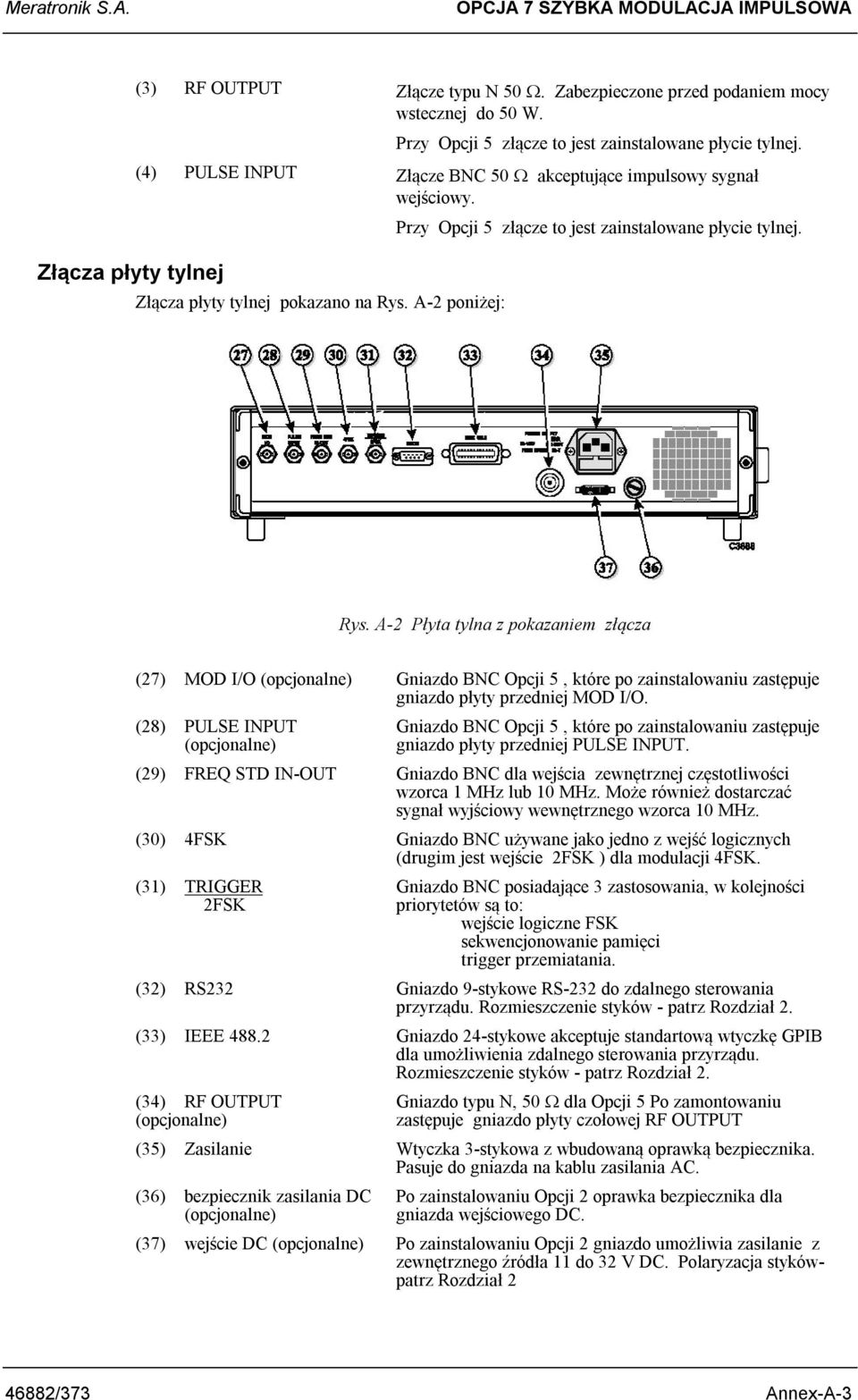

3 Meratronik S.A. OPCJA 7 SZYBKA MODULACJA IMPULSOWA Złącza płyty tylnej (3) RF OUTPUT Złącze typu N 50. Zabezpieczone przed podaniem mocy wstecznej do 50 W. Przy Opcji 5 złącze to jest zainstalowane płycie tylnej. (4) PULSE INPUT Złącze BNC 50 akceptujące impulsowy sygnał wejściowy. Złącza płyty tylnej pokazano na Rys. A-2 poniżej: Przy Opcji 5 złącze to jest zainstalowane płycie tylnej. Rys. A-2 Płyta tylna z pokazaniem złącza (27) MOD I/O (opcjonalne) Gniazdo BNC Opcji 5, które po zainstalowaniu zastępuje gniazdo płyty przedniej MOD I/O. (28) PULSE INPUT (opcjonalne) Gniazdo BNC Opcji 5, które po zainstalowaniu zastępuje gniazdo płyty przedniej PULSE INPUT. (29) FREQ STD IN-OUT Gniazdo BNC dla wejścia zewnętrznej częstotliwości wzorca 1 MHz lub 10 MHz. Może również dostarczać sygnał wyjściowy wewnętrznego wzorca 10 MHz. (30) 4FSK Gniazdo BNC używane jako jedno z wejść logicznych (drugim jest wejście 2FSK ) dla modulacji 4FSK. (31) TRIGGER 2FSK Gniazdo BNC posiadające 3 zastosowania, w kolejności priorytetów są to: wejście logiczne FSK sekwencjonowanie pamięci trigger przemiatania. (32) RS232 Gniazdo 9-stykowe RS-232 do zdalnego sterowania przyrządu. Rozmieszczenie styków - patrz Rozdział 2. (33) IEEE Gniazdo 24-stykowe akceptuje standartową wtyczkę GPIB dla umożliwienia zdalnego sterowania przyrządu. Rozmieszczenie styków - patrz Rozdział 2. (34) RF OUTPUT (opcjonalne) Gniazdo typu N, 50 dla Opcji 5 Po zamontowaniu zastępuje gniazdo płyty czołowej RF OUTPUT (35) Zasilanie Wtyczka 3-stykowa z wbudowaną oprawką bezpiecznika. Pasuje do gniazda na kablu zasilania AC. (36) bezpiecznik zasilania DC (opcjonalne) Po zainstalowaniu Opcji 2 oprawka bezpiecznika dla gniazda wejściowego DC. (37) wejście DC (opcjonalne) Po zainstalowaniu Opcji 2 gniazdo umożliwia zasilanie z zewnętrznego źródła 11 do 32 V DC. Polaryzacja stykówpatrz Rozdział /373 Annex-A-3

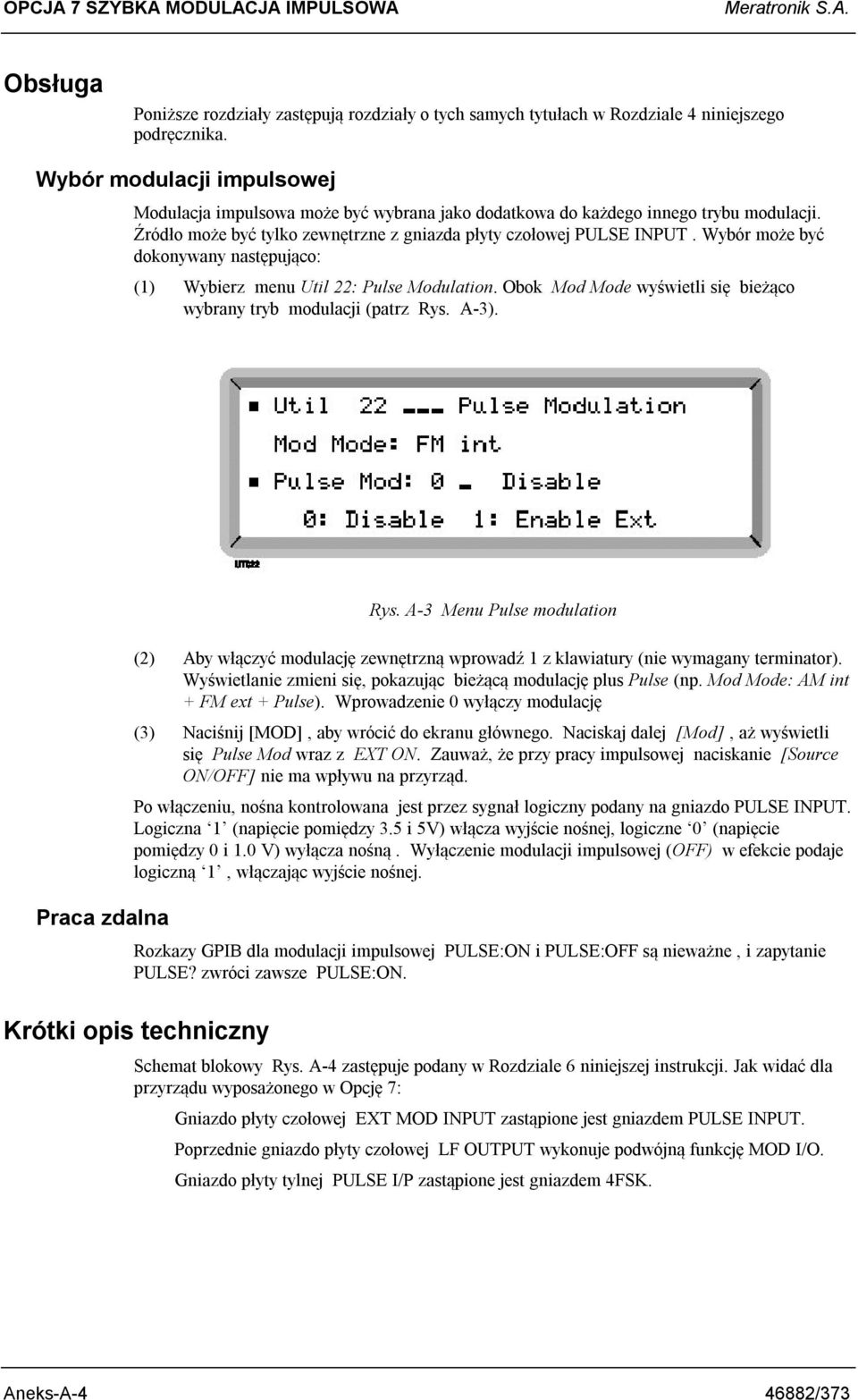

4 OPCJA 7 SZYBKA MODULACJA IMPULSOWA Meratronik S.A. Obsługa Poniższe rozdziały zastępują rozdziały o tych samych tytułach w Rozdziale 4 niniejszego podręcznika. Wybór modulacji impulsowej Modulacja impulsowa może być wybrana jako dodatkowa do każdego innego trybu modulacji. Źródło może być tylko zewnętrzne z gniazda płyty czołowej PULSE INPUT. Wybór może być dokonywany następująco: (1) Wybierz menu Util 22: Pulse Modulation. Obok Mod Mode wyświetli się bieżąco wybrany tryb modulacji (patrz Rys. A-3). Praca zdalna Rys. A-3 Menu Pulse modulation (2) Aby włączyć modulację zewnętrzną wprowadź 1 z klawiatury (nie wymagany terminator). Wyświetlanie zmieni się, pokazując bieżącą modulację plus Pulse (np. Mod Mode: AM int + FM ext + Pulse). Wprowadzenie 0 wyłączy modulację (3) Naciśnij [MOD], aby wrócić do ekranu głównego. Naciskaj dalej [Mod], aż wyświetli się Pulse Mod wraz z EXT ON. Zauważ, że przy pracy impulsowej naciskanie [Source ON/OFF] nie ma wpływu na przyrząd. Po włączeniu, nośna kontrolowana jest przez sygnał logiczny podany na gniazdo PULSE INPUT. Logiczna 1 (napięcie pomiędzy 3.5 i 5V) włącza wyjście nośnej, logiczne 0 (napięcie pomiędzy 0 i 1.0 V) wyłącza nośną. Wyłączenie modulacji impulsowej (OFF) w efekcie podaje logiczną 1, włączając wyjście nośnej. Rozkazy GPIB dla modulacji impulsowej PULSE:ON i PULSE:OFF są nieważne, i zapytanie PULSE? zwróci zawsze PULSE:ON. Krótki opis techniczny Schemat blokowy Rys. A-4 zastępuje podany w Rozdziale 6 niniejszej instrukcji. Jak widać dla przyrządu wyposażonego w Opcję 7: Gniazdo płyty czołowej EXT MOD INPUT zastąpione jest gniazdem PULSE INPUT. Poprzednie gniazdo płyty czołowej LF OUTPUT wykonuje podwójną funkcję MOD I/O. Gniazdo płyty tylnej PULSE I/P zastąpione jest gniazdem 4FSK. Aneks-A /373

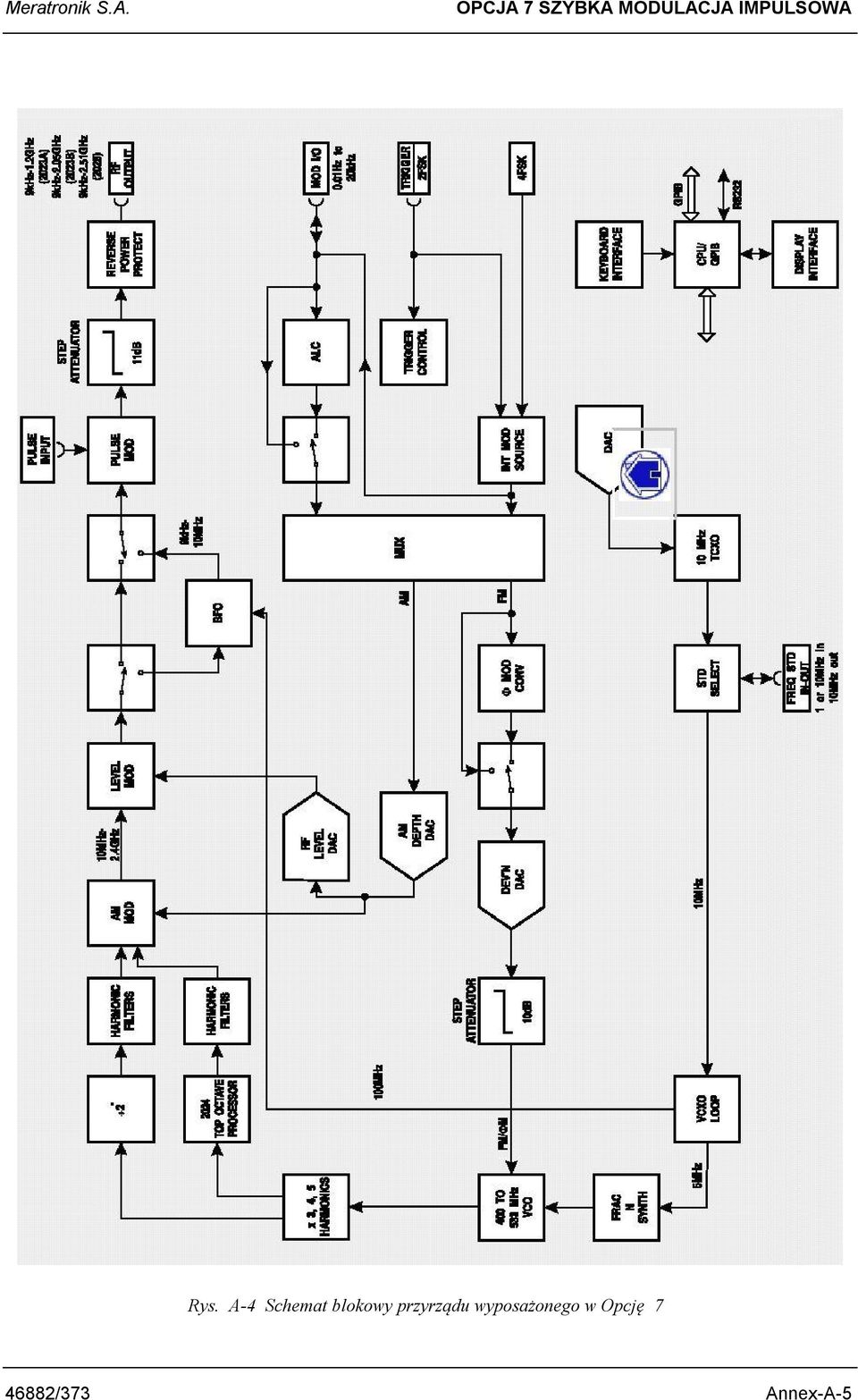

5 Meratronik S.A. OPCJA 7 SZYBKA MODULACJA IMPULSOWA Rys. A-4 Schemat blokowy przyrządu wyposażonego w Opcję /373 Annex-A-5
6 OPCJA 7 SZYBKA MODULACJA IMPULSOWA Meratronik S.A. Testowanie przy odbiorze Poniższe testy przy odbiorze zastępują podane w Rozdziale 7 - Modulacja impulsowa. Modulacja impulsowa Specyfikacja Zakres częstotliwości nośnej: Zakres poziomu RF: Dokładność poziomu RF Stosunek On/off: Czas narastania i opadanie: 100 khz do 2.51 GHz (użyteczny do 9 khz). Maksymalny wyjściowy poziom zmniejszony jest o +10 dbm po wybraniu modulacji impulsowej Dodatkowy współczynnik temperaturowy 0.01 db/ C, po włączeniu modulacji impulsowej. >80 db poniżej 1.2 GHz, >70 db poniżej 2.1 GHz, >65 db powyżej 2.1 GHz. Mniej niż 20 ns (typowo 10 ns). Urządzenia testujące Mogą być użyte urządzenia alternatywne pod warunkiem, że spełniają podane poniżej minimalne specyfikacje. Opis Minimalne specyfikacje Przykład Miernik mocy 0.1 db od 9 khz do 2.51 GHz IFR* 6960B i 6912 Analizator widma Pokrycie częstotliwości 100 khz do 2.51 GHz IFR* 2392, 2383 lub 2386 Obciążenie 50 (zakończenie) 1 W, nominalna impedancja 50, DC do 2.51 GHz Lucas Weinschel M1404N Oscyloskop pasmo 100 MHz Tektronix TAS 465 Generator funkcyjny Fala prostokątna DC do 10 khz HP 3325B Detektor RF 100 khz do 2 GHz HP 8471D *IFR Ltd był poprzednio znany jako Marconi Instruments Ltd Odpowiedź częstotliwościowa poziomu RF dla modulacji impulsowej Rys. A-5 Układ testujący dla modulacji impulsowej Procedura testowania (1) Wykonaj AUTO ZERO i AUTO CAL w mierniku mocy. (2) Połącz urządzenia testujące jak na Rys. A-5. Aneks-A /373
7 Meratronik S.A. OPCJA 7 SZYBKA MODULACJA IMPULSOWA (3) W UUT ustaw: [CARR FREQ] [POZIOM RF] [MENU] UUT wejdzie w menu Pulse Modulation 100 [khz] 4 [db] 22 ENTER Wybierz 1 (aby włączyć modulację impulsową.) [MOD] następnie [MOD] następnie [MOD] ponownie (aby wybrać Pulse Mod) [SOURCE ON/OFF] (aby włączyć źródło modulacji) [MOD ON/OFF] (aby włączyć modulację) (4) Ustaw generator funkcyjny na +5 V DC. Wyście RF będzie teraz włączone. (5) Zapisuj zmierzony przez miernik mocy poziom wyjściowy dla każdej częstotliwości nośnej pokazanej w Tabeli A-1, sprawdzając czy wyniki mieszczą się w specyfikacji. (6) Ustaw poziom RF UUT na +7 dbm i powtórz (5) korzystając z Tabeli A-2. Stosunek on/off dla modulacji impulsowej Procedura testowania Rys. A-6 Układ do testowania stosunku on/off dla modulacji impulsowej (1) Naciśnij CAL w analizatorze widma. (2) Połącz urządzenia testujące jak pokazano na Rys. A-6. (3) W UUT ustaw: [CARR FREQ] [POZIOM RF] [MENU] UUT wejdzie w menu Pulse Modulation 100 [khz] 0 [db] 22 ENTER Wybierz 1 (aby włączyć modulację impulsową.) [MOD] następnie [MOD] następnie [MOD] ponownie (aby wybrać Pulse Mod) [SOURCE ON/OFF] (aby włączyć źródło modulacji) [MOD ON/OFF] (aby włączyć modulację) (4) Ustaw generator funkcyjny na +5 V DC. Wyjście RF będzie teraz włączone. (5) Dostrój analizator widma do tej samej częstotliwości co generator sygnałowy. (6) Naciśnij PEAK FIND w analizatorze widma i zanotuj poziom wyjściowy. (7) Zewrzyj gniazdo PULSE INPUT. (8) Ponownie zanotuj poziom wyjściowy mierzony w analizatorze widma /373 Annex-A-7
8 OPCJA 7 SZYBKA MODULACJA IMPULSOWA Meratronik S.A. (9) Różnica pomiędzy zapisanymi poziomami w (6) i (8) stanowi stosunek on/off dla modulacji impulsowej. Sprawdź czy stosunek mieści się w specyfikacji używając Tabeli A- 3. (10) Powtórz (5) do (9) dla każdej częstotliwości pokazanej w Tabeli A- 3. Czas narastania i opadania dla modulacji impulsowej Rys. A-7 Układ do testowania czasu narastania i opadania dla modulacji impulsowej Procedura testowania (1) Połącz urządzenia testujące jak pokazano na Rys. A-7. (2) W UUT ustaw: [CARR FREQ] [POZIOM RF] [MENU] UUT wejdzie w menu Pulse Modulation 1 [GHz] +7 [db] 22 ENTER Wybierz 1 (aby włączyć modulację impulsową.) [MOD], następnie [MOD], następnie [MOD] ponownie (aby wybrać Pulse Mod) [SOURCE ON/OFF] (aby włączyć źródło modulacji) [MOD ON/OFF] (aby włączyć modulację) (3) Ustaw generator funkcyjny na falę prostokątną 100 khz, 0 V do +5 V. (4) Wyreguluj oscyloskop, aby zmierzyć czas narastania obwiedni. (5) Zmierz czas narastania pomiędzy punktami 10% do 90%, sprawdzając czy mieści się on w specyfikacji pokazanej w Tabeli A-4. (6) Powtórz (4) do (5) dla czasu opadania obwiedni. Aneks-A /373
9 Meratronik S.A. OPCJA 7 SZYBKA MODULACJA IMPULSOWA TABELE WYNIKÓW TESTÓW PRZY ODBIORZE dla Opcji 7 (szybki modulator impulsowy) Tabela A-1 Wyjście RF dla mod. impuls. przy 4 dbm Częstotliwość nośna (MHz) Poziom RF min w. (dbm) Wynik (dbm) Poziom RF max. (dbm) B i tylko /373 Annex-A-9

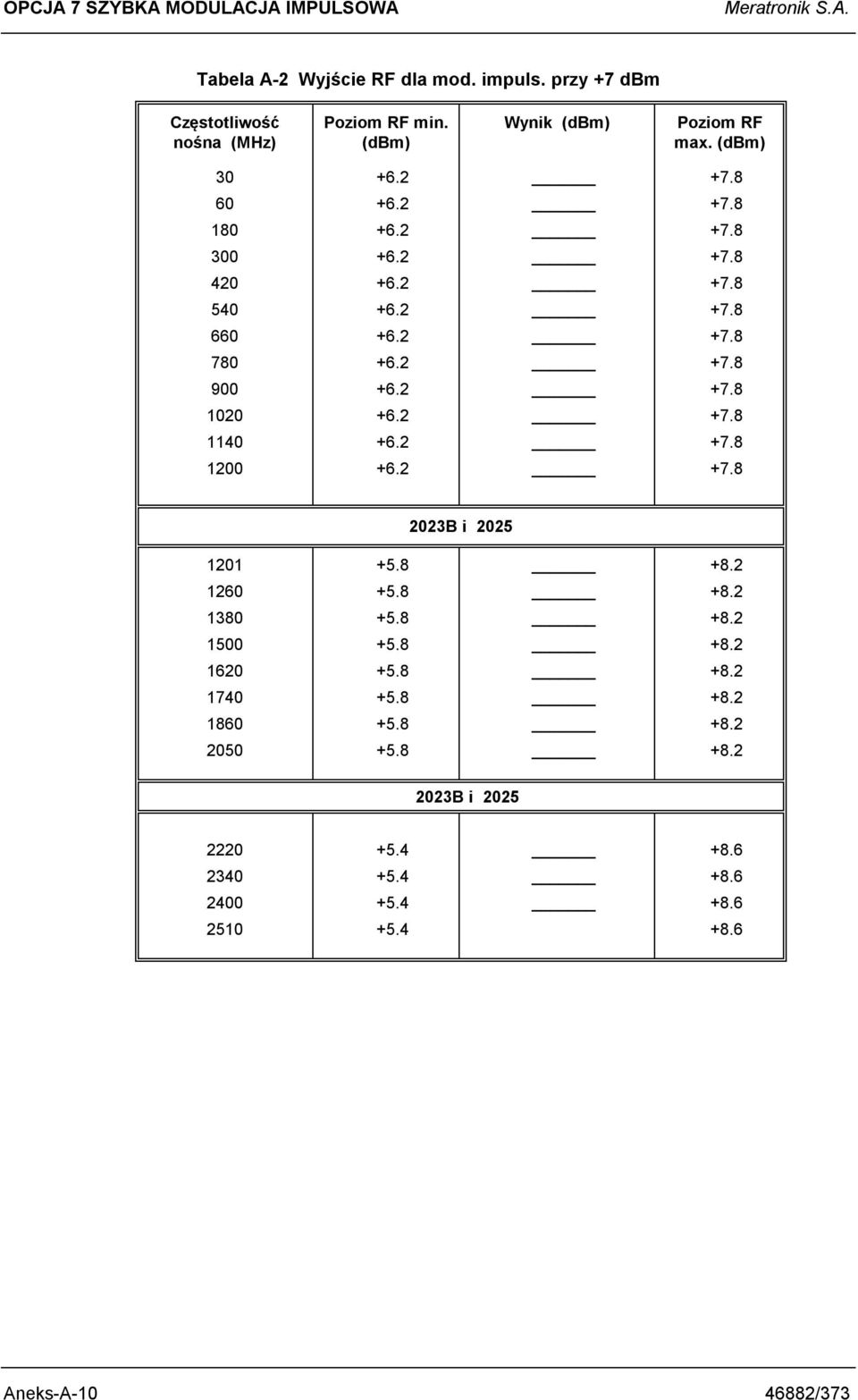

10 OPCJA 7 SZYBKA MODULACJA IMPULSOWA Meratronik S.A. Tabela A-2 Wyjście RF dla mod. impuls. przy +7 dbm Częstotliwość nośna (MHz) Poziom RF min. (dbm) Wynik (dbm) Poziom RF max. (dbm) B i B i Aneks-A /373
11 Meratronik S.A. OPCJA 7 SZYBKA MODULACJA IMPULSOWA Tabela A-3 Test stosunku on/off dla modulacji impulsowej Częstotliwość nośna (MHz) Stosunek on/off dla mod. imp. (db) Zmierzona wartość (db) 0.1 >80 32 > > > > > B i > > >70 tylko > > >65 Tabela A-2 Test czasów narastania i opadania dla modulacji impulsowej Wynik (ns) Czas narastania <20 ns Czas opadania <20 ns 46882/373 Annex-A-11
Aneks B OPCJA 11 SZYBKA MODULACJA IMPULSOWA I WYSOKA MOC
Aneks B OPCJA 11 SZYBKA MODULACJA IMPULSOWA I WYSOKA MOC Spis treści Lista tabel Lista rysunków Ogólny opis...2 Dane techniczne... 2 Elementy kontrolne i złącza...3 Złącza płyty przedniej...3 Złącza płyty
