1 INSTRUKCJA OBSŁUGI Ręczny multimetr cyfrowy U1241B i U1242B Nr produktu Strona 1 z 8

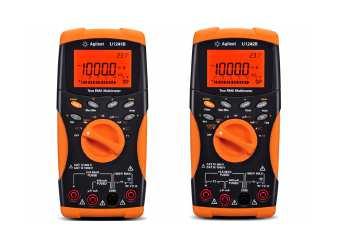

2 Ręczny multimetr cyfrowy U1241B i U1242B firmy Agilent Do multimetru dołączono poniższe komponenty: Silikonowe przewody testowe Drukowany przewodnik Quick Start Cztery baterie alkaliczne 1.5 V AAA Świadectwo kalibracji i sondy 4mm W przypadku braku lub uszkodzenia któregokolwiek z komponentów, prosimy o kontakt z biurem sprzedaży Agilent. Więcej szczegółowych informacji znajduje się w przewodniku użytkownika i konserwacji ręcznego multimetru cyfrowego firmy Agilent U1241B i U1242B oraz na stronie internetowej Agilent ( Upewnij się, że podłączenia zacisków są prawidłowe dla danego pomiaru przed przystąpieniem do pomiaru. Aby nie dopuścić do uszkodzenia przyrządu, nie przekraczaj granicznych wartości wejściowych. Strona 2 z 8

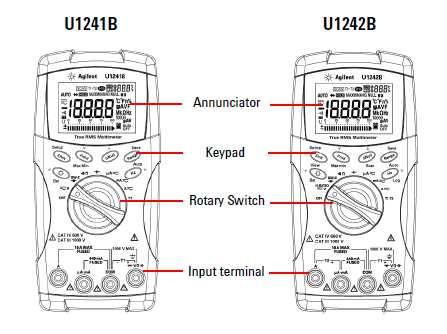

3 Numerator dzwonkowy Klawiatura Pokrętło Zacisk wejściowy Funkcje pomiarowe Zacisk wejściowy Zabezpieczenie przed przeciążeniem Napięcie COM 1000 V R.M.S Dioda Opór 1000 V R.M.S < 0.3 A prąd zwarciowy Pojemność elektryczna Prąd (u,a and ma) ua.ma COM 440 ma/1000 V 30 ka/bezpiecznik szybko reagujący Prąd (A) A COM 11 A/1000 V 30 ka/ bezpiecznik szybko reagujący Temperatura +T1 -T V R.M.S Temperatura (dla U1242B) +T2 -T2 440 ma/1000 V 30 ka/ bezpiecznik szybko reagujący Strona 3 z 8

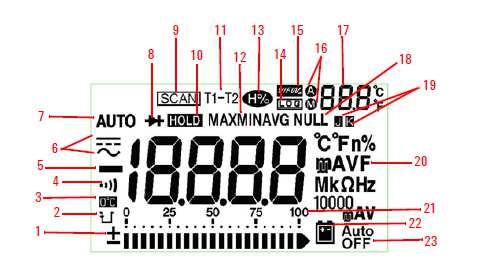

4 Ekran numeratora dzwonkowego Nr Opis Nr Opis 1 21-segmentowy ekran graficzny, 12 Tryb zapisu MINMAX analogowy 2 Wskaźnik rozładowania kondensatora 13 Tryb Stosunku harmonicznego (dla U1242B) 3 Wahania temperatury otoczenia 14 Tryb zapisu danych (dla U1242B) 4 Ciągłość akustyczna funkcji oporu i diody 15 Tryb podglądu dziennika danych (dla U1242B) 5 16 Automatyczny lub ręczny tryb zapisu Ekran główny danych i tryb podglądu dziennika danych 6 Tryb pomiarowy AC lub DC 17 Ekran drugorzędny (ekran temperatury) 7 Zakres automatyczny 18 Funkcja matematyczna Zero 8 Dioda / ciągłość akustyczna 19 Typ termozłącza dla pomiaru temperatury 9 Skan pomiarów temperatury T1, T2 i T1-20 Podstawowe jednostki pomiarowe T2 (dla U1242B) 21 Zakres pomiarowy 10 Zamrożenie danych 22 Wskaźnik słabej baterii Skan pomiarów temperatury T1, T2* i T1-23 Wskaźnik automatycznego wyłączenia T2* * Pomiary temperatury T2 i delta (T1 - T2) dostępne są tylko dla U1242B. Strona 4 z 8

5 Funkcje i właściwości Pokrętło Klawiatura Funkcja OFF Funkcje poziomu pierwszego Wyłącz miernik Pomiar DCV Pomiar diody Zakres Pomiar oporu 0.1 W to 100 MW Pomiar pojemności 0.1 nf to 10 elektrycznej mf DCuA 0.1 ia to 10 ma DCmA 0.01 ma to 440 ma DCA A to 10 A Temperatura T1-40 C to 1000 C Funkcje poziomu drugiego (przyciśnij ) 0.1 mv Pomiar ACV to 1000 V Stosunek harmoniczny (dla U1242B) Pomiar licznika Pomiar ciągłości akustycznej Pomiar ACuA Pomiar ACmA Skala ma% Pomiar ACA Pomiar temperatury T2 i T1-T2 (for U1242B) Zakres 0.1 mv do 1000 V 0.0% do 99.9% 0.1 A do 10 ma 0.01 ma do 440 ma A do 10 A -40 C do 1000 C Strona 5 z 8

6 Działanie Włącza podświetlenie ON Kroki Przyciśnij Sprawdza pojemność baterii Przyciśnij i przytrzymaj przez > 1 sekundę. Zamraża zmierzoną wartość Przyciśnij Rozpoczyna zapis MIN/MAX/AVG Przyciśnij i przytrzymaj przez > 1 sekundę. Przesuwa zmierzoną wartość Przyciśnij Skanuje zmierzoną temperaturę (tylko U1242B) Przyciśnij i przytrzymaj przez > 1 sekundę. Zmienia zakres pomiarowy Przyciśnij Włącza zakres automatyczny Przyciśnij i przytrzymaj przez > 1 sekundę. Mierzy częstotliwość dla sygnału AC Przyciśnij Rozpoczyna ręczny zapis danych Przyciśnij i przytrzymaj przez > 1 sekundę. Strona 6 z 8

7 Stojak pochylny Stojak pochylny w pozycji 60st Stojak pochylny w pozycji 30 st Uwagi w zakresie bezpieczeństwa UWAGA - oznacza zagrożenie. Zwraca także uwagę na procedurę działania, praktyki itp., które, jeśli nie są właściwie przestrzegane lub wypełniane, mogą skutkować uszkodzeniem produktu lub utrata ważnych danych. UWAGA zaniechaj dalszych działań aż do momentu spełnienia podanych warunków. Informacje w zakresie bezpieczeństwa Przyrządy Agilent U1241B oraz U1242B posiadają świadectwa bezpieczeństwa zgodnie z poniższymi wymaganiami w zakresie bezpieczeństwa i EMC. IEC :2001 / EN :2001 USA: UL :2004 Kanada: CSA C22.2 No :2004 IEC :2005/ EN :2006 Kanada: ICES/NMB-001:2004 Australia/Nowa Zelandia: AS/NZS CISPR11:2004 OSTRZEŻENIE oznacza zagrożenie. Zwraca także uwagę na procedurę działania, praktyki itp., które, jeśli nie są właściwie przestrzegane lub wypełniane, mogą skutkować obrażeniami ciała lub śmiercią. W przypadku komunikatu OSTRZEŻENIE zaniechaj dalszych działań aż do momentu spełnienia podanych warunków. Strona 7 z 8

8 Zacisk uziemienia Sprzęt chroniony w całości podwójną izolacją lub wzmocniona izolacją Uwaga, zagrożenie porażeniem prądem CAT III 1000 V CAT IV 600 V Uwaga, niebezpieczeństwo (szczegółowe informacje odnośnie ostrzeżeń i uwag znajdują się w instrukcji produktu) Ochrona przepięciowa Kategorii III 1000 V Ochrona przepięciowa Kategorii IV 600 V Więcej szczegółowych informacji w zakresie bezpieczeństwa znajduje się w przewodniku użytkownika i konserwacji ręcznego multimetru cyfrowego Agilent U1241B i U1242B. Strona 8 z 8
