INSTALACYJNE FILTRY ZASILANIA

Transkrypt

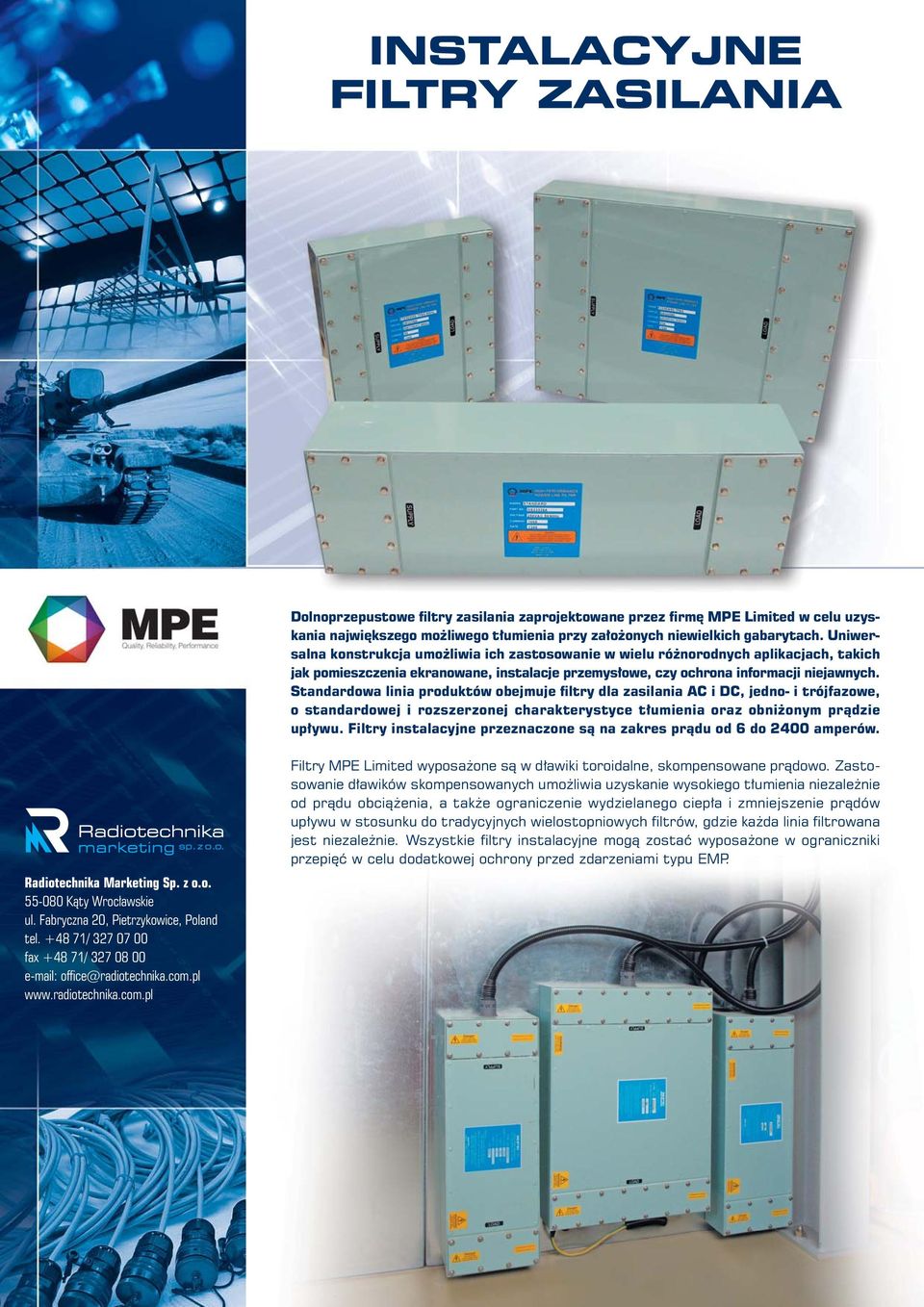

1 INSTALACYJNE FILTRY ZASILANIA Dolnoprzepustowe filtry zasilania zaprojektowane przez firmę MPE Limited w celu uzyskania największego możliwego tłumienia przy założonych niewielkich gabarytach. Uniwersalna konstrukcja umożliwia ich zastosowanie w wielu różnorodnych aplikacjach, takich jak pomieszczenia ekranowane, instalacje przemysłowe, czy ochrona informacji niejawnych. Standardowa linia produktów obejmuje filtry dla zasilania AC i DC, jedno- i trójfazowe, o standardowej i rozszerzonej charakterystyce tłumienia oraz obniżonym prądzie upływu. Filtry instalacyjne przeznaczone są na zakres prądu od 6 do 2400 amperów. Radiotechnika Marketing Sp. z o.o Kąty Wrocławskie ul. Fabryczna 20, Pietrzykowice, Poland tel / fax / office@radiotechnika.com.pl Filtry MPE Limited wyposażone są w dławiki toroidalne, skompensowane prądowo. Zastosowanie dławików skompensowanych umożliwia uzyskanie wysokiego tłumienia niezależnie od prądu obciążenia, a także ograniczenie wydzielanego ciepła i zmniejszenie prądów upływu w stosunku do tradycyjnych wielostopniowych filtrów, gdzie każda linia filtrowana jest niezależnie. Wszystkie filtry instalacyjne mogą zostać wyposażone w ograniczniki przepięć w celu dodatkowej ochrony przed zdarzeniami typu EMP.

2 FILTRY ZASILANIA O WYSOKIM TŁUMIENIU Typowe tłumienie [db] Krzywa 1: 100 db od 10 khz Krzywa 2: 100 db od 50 khz Krzywa 3: 100 db od 100 khz Krzywa 4: 100 db od 10 khz 0 Rodzina filtrów zasilania, przeznaczonych do instalacji w pomieszczeniach ekranowanych, ochrony informacji przed przenikaniem elektromagnetycznym (TEMPEST), oraz innych aplikacji wymagających najwyższej niezawodności i skutecznej filtracji dla częstotliwości od 10 khz do 10 GHz i powyżej. Dostępne wersje dla prądów od 6 do 400 amperów, zarówno dla zasilania jedno-, jak i trójfazowego. Napięcie znamionowe 1k 10 k 100 k 1 M 10 M 100 M 1 G 10 G Częstotliwość (Hz) PARAMETRY I CHARAKTERYSTYKI filtry jednofazowe filtry trójfazowe Maksymalny wzrost temperatury przy pełnym obciążeniu 25ºC Zakres temperatur pracy przy pełnym obciążeniu Czas rozładowania wewnętrznych kondensatorów poniżej 34 V 250 V AC, 50/60 Hz (odpowiednie także dla 2-przewodowej linii DC 600 V, jeśli prąd obciążenia powraca przez filtr) 250/440 V AC, 50/60 Hz od -45ºC do +50ºC <30 s WYBRANE MODELE FILTRÓW Prąd znamionowy [A] Indeks Krzywa tłumienia Spadek napięcia DC na pojedynczej linii [mv] Moc rozpraszana przy pełnym obciążeniu [W] Długość A Podstawowe wymiary Szerokość B Głębokość C Masa [kg] Filtry jednofazowe (+N), seria Standard Performance Range 6 DS DS DS DS DS Filtry trójfazowe (+N), seria Standard Performance Range 32 DS DS DS DS DS Filtry jednofazowe (+N), seria Extended Performance Range 6 DS DS DS DS DS Filtry trójfazowe (+N), seria Extended Performance Range 32 DS DS DS DS DS

3 FILTRY ZASILANIA O OBNIŻONYM PRĄDZIE UPŁYWU 120 Typowe tłumienie [db] Krzywa 2: 100 db od 50 khz Krzywa 3: 100 db od 100 khz Krzywa 4: 100 db od 10 khz 0 1k 10 k 100 k 1 M 10 M 100 M 1 G 10 G Częstotliwość (Hz) Rodzina filtrów zasilania o niskim prądzie upływu, zaprojektowanych z myślą o zapewnieniu podwyższonych standardów bezpieczeństwa. Przeznaczone są do stosowania w bezpiecznych systemach telekomunikacyjnych, instalacjach komputerowych, czy mobilnych pomieszczeniach ekranowanych. Dostępne wersje dla prądów od 6 do 400 amperów, zarówno dla zasilania jedno-, jak i trójfazowego. Napięcie znamionowe PARAMETRY I CHARAKTERYSTYKI filtry jednofazowe filtry trójfazowe Maksymalny wzrost temperatury przy pełnym obciążeniu 25ºC Zakres temperatur pracy przy pełnym obciążeniu Maksymalny spadek napięcia DC dla pojedynczej linii Czas rozładowania wewnętrznych kondensatorów poniżej 34 V 250 V AC, 50/60 Hz (odpowiednie także dla 2-przewodowej linii DC 600 V, jeśli prąd obciążenia powraca przez filtr) 250/440 V AC, 50/60 Hz od -45ºC do +50ºC 500 mv dla serii Standard Performance 1,2 V dla serii Extended Performance <30 s dla serii Standard Performance <60 s dla serii Extended Performance WYBRANE MODELE FILTRÓW Prąd znamionowy [A] Indeks Krzywa tłumienia Maksymalny ciągły prąd upływu dla f=50 Hz [ma] Moc rozpraszana przy pełnym obciążeniu [W] Długość A Podstawowe wymiary Szerokość B Głębokość C Masa [kg] Filtry jednofazowe (+N), seria Low Leakage Standard Performance Range 6 DS DS DS Filtry trójfazowe (+N), seria Low Leakage Standard Performance Range 6 DS DS DS DS DS Filtry jednofazowe (+N), seria Low Leakage Extended Performance Range 6 DS DS DS Filtry trójfazowe (+N), seria Low Leakage Extended Performance Range 6 DS DS DS DS DS

4 FILTRY ZASILANIA DLA WYSOKICH PRĄDÓW 120 Typowe tłumienie [db] Krzywa 1: 100 db od 10 khz Krzywa 2: 100 db od 100 khz 0 1k 10 k 100 k 1 M 10 M 100 M 1 G 10 G Częstotliwość (Hz) Rodzina filtrów zasilania dla sieci trójfazowych z przewodem neutralnym i prądów do 2400 A. Konstrukcja wykonana w oparciu o dławiki skompensowane pozwala na uzyskanie niskich prądów upływu i ograniczenie strat wynikających z mocy rozpraszanej na filtrze. Dostępne w dwóch typach, o standardowym i zwiększonym tłumieniu. Tłumienie PARAMETRY I CHARAKTERYSTYKI Napięcie znamionowe seria Standard Performance seria Extended Performance Maksymalny wzrost temperatury przy pełnym obciążeniu 25ºC Zakres temperatur pracy przy pełnym obciążeniu Czas rozładowania wewnętrznych kondensatorów poniżej 34 V Maksymalny ciągły prąd upływu dla f=50 Hz Przeciążalność prądowa Maksymalny prąd zwarciowy 250/440 V AC, 50/60 Hz Krzywa 2: 100 db od 100 khz do 1 GHz Krzywa 1: 100 db od 10 khz do 1 GHz od -25ºC do +50ºC <30 s 250 ma 1,25x prąd nominalny przez 15 minut A przez 1 sekundę WYBRANE MODELE FILTRÓW Prąd znamionowy [A] Indeks Rezystancja dla DC [mω] Spadek napięcia DC na pojedynczej linii [mv] Moc rozpraszana przy pełnym obciążeniu [W] Długość A Podstawowe wymiary Szerokość B Głębokość C Masa [kg] Filtry trójfazowe (+N), seria Standard Performance Range 800 DS , DS , DS , DS , Filtry trójfazowe (+N), seria Extended Performance Range 800 DS , DS , DS , DS , ZABEZPIECZENIA PRZED PRZEPIĘCIAMI Wszystkie filtry opisane w tym katalogu mogą zostać wyposażone w opcjonalne warystory, stosowane w celu dodatkowego zabezpieczenia instalacji przed przepięciami. Warystory podłączane są pomiędzy każdy z zacisków wejściowych, a zacisk uziemienia. Parametry warystora filtry o prądzie znamionowym do 400 A filtry o prądzie znamionowym A 275 V AC, 140 J (10/1000 μs) 275 V AC, 360 J Na życzenie dostępne są także warystory o innych parametrach. W celu zamówienia filtru z warystorami, należy dodać literę V na końcu indeksu filtru.

5 PODSTAWOWE CECHY CHARAKTERYSTYCZNE 4 Starannie selekcjonowane i testowane komponenty w celu zapewnienia najwyższej jakości i niezawodności, potwierdzonej przez wieloletnią eksploatację na całym świecie. 4 Kondensatory przepustowe z funkcją samoregeneracji. 4 Zaprojektowane w oparciu o dławiki skompensowane, z wieloma indukcyjnościami nawiniętymi na pojedynczy rdzeń, w celu zapobiegania nasyceniu rdzenia także przy pełnym obciążeniu. 4 Mniejsze wymiary i ilość wydzielanego ciepła w porównaniu do starszych konstrukcji, wykonanych jako wielostopniowe filtry pojedynczych linii zasilania. 4 Charakterystyka tłumienia niezależna od obciążenia. 4 Lutowana obudowa oraz skręcane i uszczelniane komory przyłączy kabli, dla zapewnienia najlepszej szczelności elektromagnetycznej. 4 Opcjonalne warystory w celu dodatkowej ochrony przed przepięciami. SZCZEGÓŁY KONSTRUKCJI MECHANICZNEJ W Przyłącza wewnątrz obudowy (2 lub 4) T Otwór na przepust kablowy (wyjście) V Otwory montażowe S Zacisk uziemienia Bez pokrycia lakierniczego S Zacisk uziemienia (na obu końcach) Widok od strony A T Otwór na przepust kablowy (wejście) Widok od strony B * Szczegółowe wymiary podano w kartach katalogowych każdego z filtrów. Na rysunku pokazano filtr w obudowie typu C. WARIANTY WYKONANIA WYPROWADZEŃ PRZEWODÓW Obudowa o indeksie DSxxxxxC (wykonanie standardowe) Obudowa o indeksie DSxxxxxA (wykonanie opcjonalne) Filtry zasilania dostępne są w dwóch wariantach wykonania wyprowadzeń przewodów, które pokazano po lewej stronie. Wersja standardowa o oznaczeniu C przeznaczona jest do montażu na ścianie pomieszczenia ekranowanego, lub na innej metalowej przegrodzie. Przewody wejściowe wprowadza się przez otwór na ściance bocznej filtru. W celu zamówienia filtru w obudowie z wyprowadzeniami wszystkich przewodów (wejściowych i wyjściowych) na ściankach bocznych, należy zamienić symbol C na A w indeksie filtru.

6 WYMAGANIA INSTALACYJNE, ZASADY BEZPIECZEŃSTWA SZCZEGÓŁY INSTALACJI Dostęp do złącz i otworów montażowych jest możliwy poprzez pokrywy znajdujące się na obu końcach filtru. Ze względów bezpieczeństwa i dla zachowania optymalnych parametrów EMC, pokrywy te powinny być szczelnie zamknięte i dokręcone z zastosowaniem wszystkich dołączonych w zestawie śrub, podkładek i uszczelek. Uszczelka EMI Uszczelka elastyczna Pokrywa złącz elektrycznych Przegroda strefy czystej Filtr Wyjście przepust kablowy Nie malować powierzchni styku filtru z przegrodą. Powierzchnia powinna zapewniać dobry kontakt elektryczny pomiędzy filtrem a przegrodą. Śruby mocujące Śruby M5 pokryw dokręcać momentem 1 Nm Wejście (opcjonalnie przepust kablowy) Rekomendowane momenty dokręcania nakrętek na przyłączach kablowych (używać dwóch kluczy): M5 2 Nm M6 2,5 Nm M8 5 Nm M10 8 Nm M12 11 Nm M16 20 Nm ZASADY BEZPIECZEŃSTWA Przy projektowaniu i produkcji filtrów opisanych w tym katalogu zastosowano wszystkie wymagania dotyczące bezpieczeństwa. Jednak ze względu na gromadzenie się ładunków elektrycznych w kondensatorach, nawet po odłączeniu zasilania należy zachować odpowiednie środki ostrożności w celu uniknięcia porażenia prądem elektrycznym. Przed dotknięciem zacisków przewodów filtru należy zawsze sprawdzić, czy doszło do pełnego rozładowania jego wewnętrznych pojemności. Dobrą praktyką jest zrobienie krótkiego zwarcia tych zacisków po odłączeniu zasilania. Zabezpieczenia różnicowo-prądowe muszą być instalowane za filtrem, który z zasady swojego działania powoduje znaczny upływ prądu do uziemienia. Obudowa filtru musi być uziemiona, najlepiej metalową płytą mocowaną bezpośrednio do jego obudowy, mającą jak najlepsze w danych warunkach połączenie z rzeczywistym uziomem instalacji (zalecana rezystancja uziemienia na poziomie kilku mω). Uziemienie obudowy jest niezbędne zarówno ze względów ochrony przeciwporażeniowej, jak też dla skutecznej filtracji. Ekrany przewodów instalacji (jeśli są stosowane) powinny być połączone z metalową obudową filtru. Powyższe zasady należy traktować jako ogólne wytyczne, stosując się do projektu elektrycznego i budowlanego dla danego obiektu. Służymy szczegółowymi konsultacjami technicznymi. Przedstawione informacje mają charakter poglądowy i mogą ulec zmianie. W ofercie znajdują się także inne filtry, o innych parametrach. Istnieje również możliwość dostarczenia zmodyfikowanych filtrów, o parametrach dostosowanych do specyficznych wymagań użytkownika, a także filtrów specjalnie zaprojektowanych i wykonanych dla potrzeb konkretnej aplikacji.
