Główne wymiary torów bowlingowych

Transkrypt

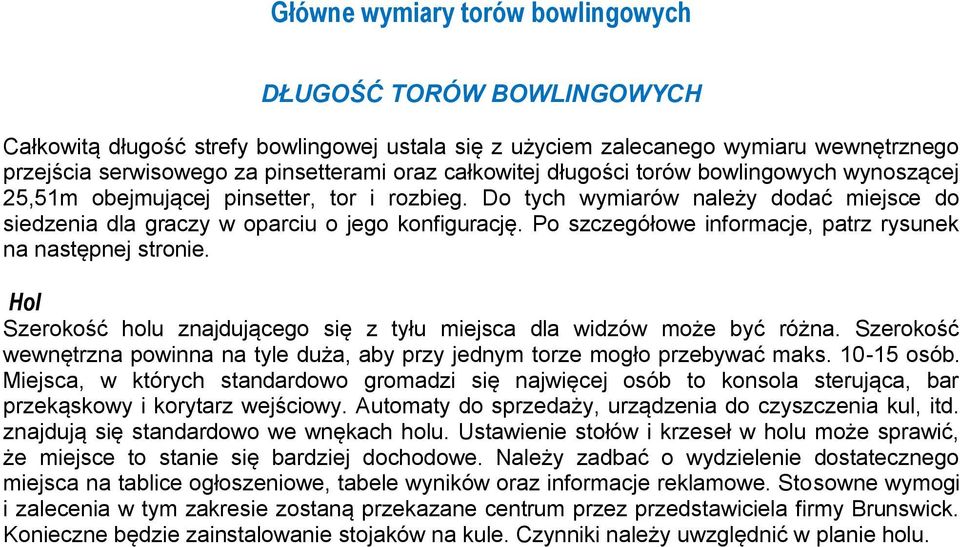

1 Główne wymiary torów bowlingowych DŁUGOŚĆ TORÓW BOWLINGOWYCH Całkowitą długość strefy bowlingowej ustala się z użyciem zalecanego wymiaru wewnętrznego przejścia serwisowego za pinsetterami oraz całkowitej długości torów bowlingowych wynoszącej 25,51m obejmującej pinsetter, tor i rozbieg. Do tych wymiarów należy dodać miejsce do siedzenia dla graczy w oparciu o jego konfigurację. Po szczegółowe informacje, patrz rysunek na następnej stronie. Hol Szerokość holu znajdującego się z tyłu miejsca dla widzów może być różna. Szerokość wewnętrzna powinna na tyle duża, aby przy jednym torze mogło przebywać maks osób. Miejsca, w których standardowo gromadzi się najwięcej osób to konsola sterująca, bar przekąskowy i korytarz wejściowy. Automaty do sprzedaży, urządzenia do czyszczenia kul, itd. znajdują się standardowo we wnękach holu. Ustawienie stołów i krzeseł w holu może sprawić, że miejsce to stanie się bardziej dochodowe. Należy zadbać o wydzielenie dostatecznego miejsca na tablice ogłoszeniowe, tabele wyników oraz informacje reklamowe. Stosowne wymogi i zalecenia w tym zakresie zostaną przekazane centrum przez przedstawiciela firmy Brunswick. Konieczne będzie zainstalowanie stojaków na kule. Czynniki należy uwzględnić w planie holu.

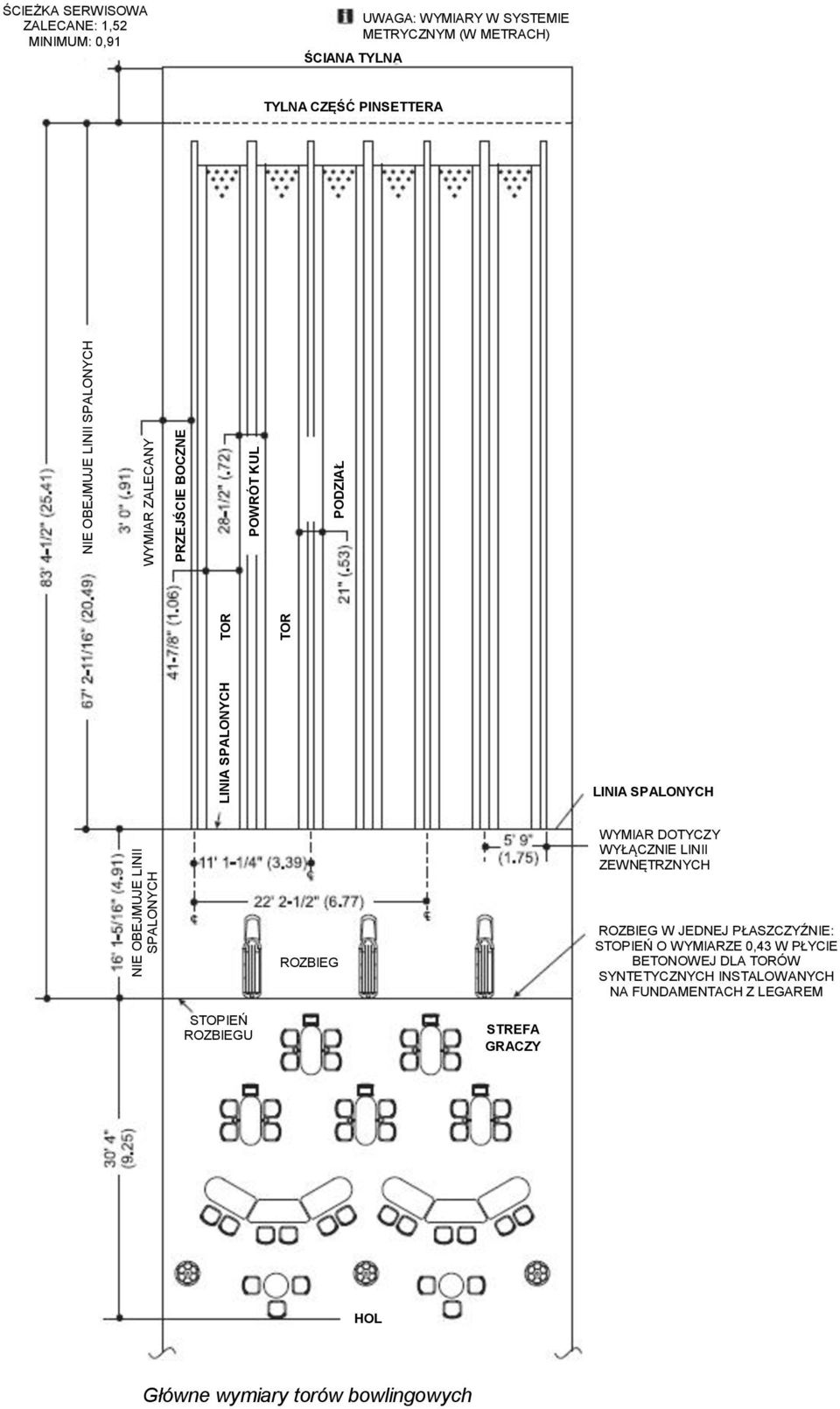

2 NIE OBEJMUJE LINII SPALONYCH NIE OBEJMUJE LINII SPALONYCH WYMIAR ZALECANY TOR TOR PRZEJŚCIE BOCZNE POWRÓT KUL PODZIAŁ ŚCIEŻKA SERWISOWA ZALECANE: 1,52 MINIMUM: 0,91 ŚCIANA TYLNA UWAGA: WYMIARY W SYSTEMIE METRYCZNYM (W METRACH) TYLNA CZĘŚĆ PINSETTERA WYMIAR DOTYCZY WYŁĄCZNIE LINII ZEWNĘTRZNYCH ROZBIEG ROZBIEG W JEDNEJ PŁASZCZYŹNIE: STOPIEŃ O WYMIARZE 0,43 W PŁYCIE BETONOWEJ DLA TORÓW SYNTETYCZNYCH INSTALOWANYCH NA FUNDAMENTACH Z LEGAREM STOPIEŃ ROZBIEGU GRACZY HOL Główne wymiary torów bowlingowych

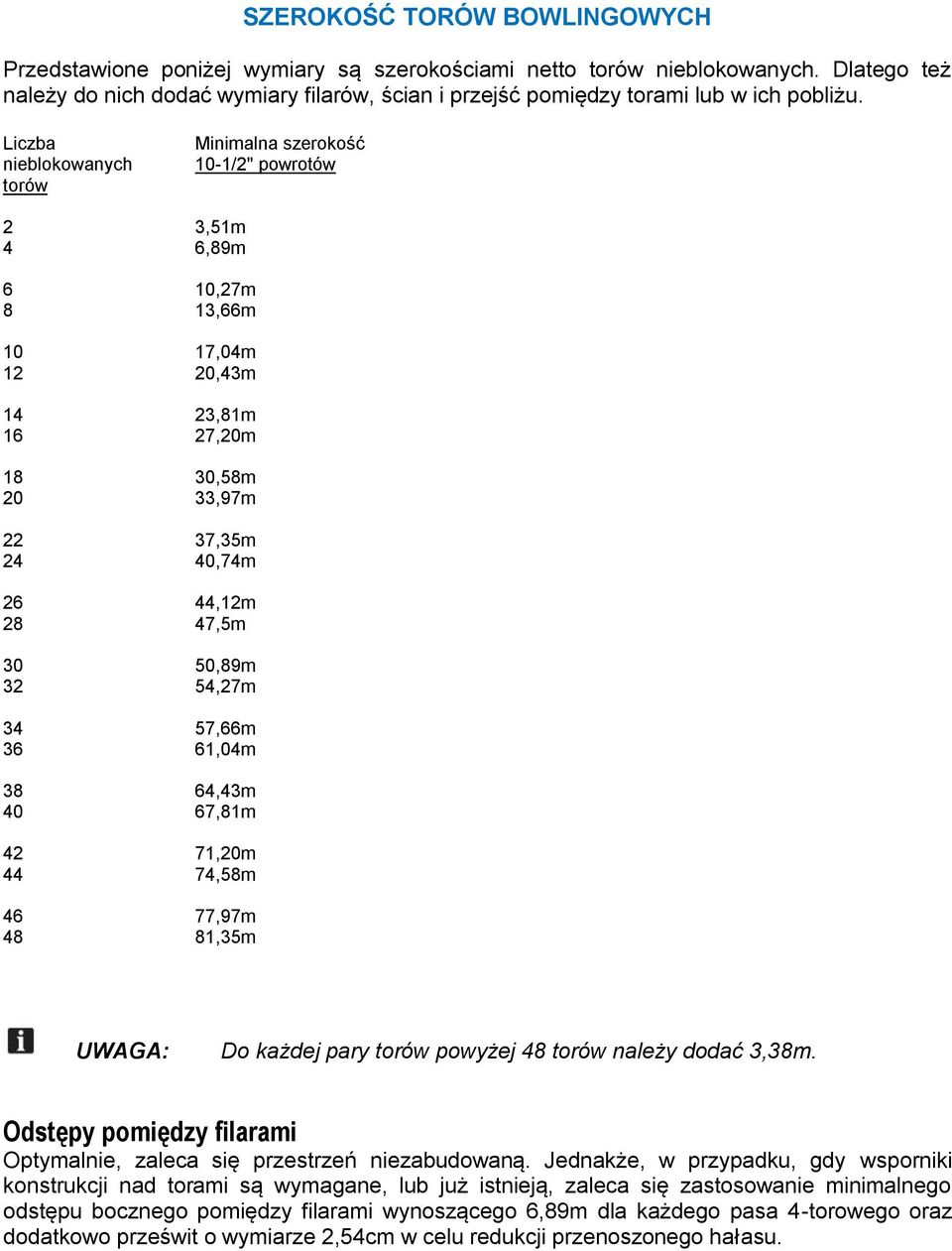

3 SZEROKOŚĆ TORÓW BOWLINGOWYCH Przedstawione poniżej wymiary są szerokościami netto torów nieblokowanych. Dlatego też należy do nich dodać wymiary filarów, ścian i przejść pomiędzy torami lub w ich pobliżu. Liczba nieblokowanych torów Minimalna szerokość 10-1/2" powrotów 2 3,51m 4 6,89m 6 10,27m 8 13,66m 10 17,04m 12 20,43m 14 23,81m 16 27,20m 18 30,58m 20 33,97m 22 37,35m 24 40,74m 26 44,12m 28 47,5m 30 50,89m 32 54,27m 34 57,66m 36 61,04m 38 64,43m 40 67,81m 42 71,20m 44 74,58m 46 77,97m 48 81,35m UWAGA: Do każdej pary torów powyżej 48 torów należy dodać 3,38m. Odstępy pomiędzy filarami Optymalnie, zaleca się przestrzeń niezabudowaną. Jednakże, w przypadku, gdy wsporniki konstrukcji nad torami są wymagane, lub już istnieją, zaleca się zastosowanie minimalnego odstępu bocznego pomiędzy filarami wynoszącego 6,89m dla każdego pasa 4-torowego oraz dodatkowo prześwit o wymiarze 2,54cm w celu redukcji przenoszonego hałasu.

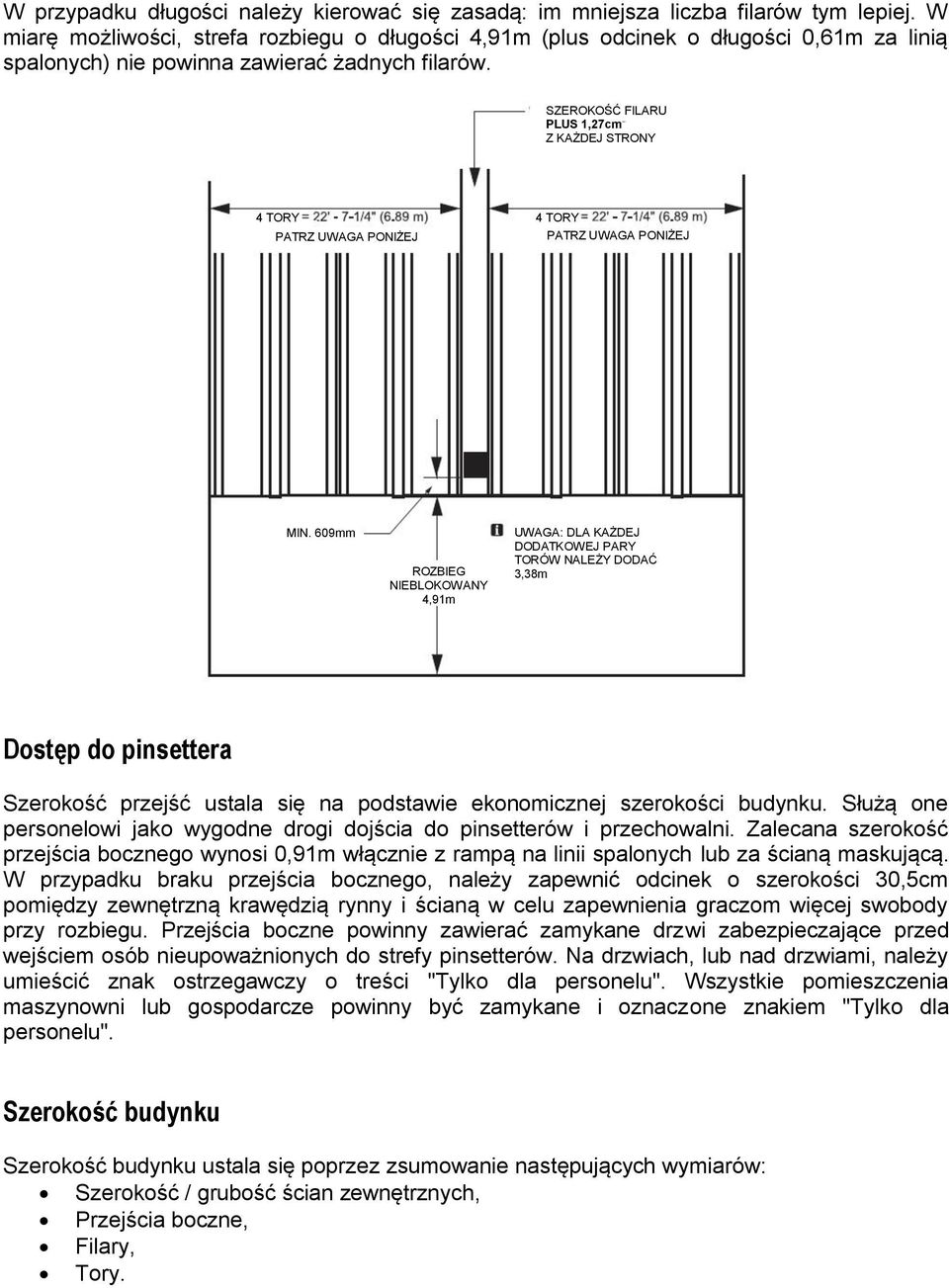

4 W przypadku długości należy kierować się zasadą: im mniejsza liczba filarów tym lepiej. W miarę możliwości, strefa rozbiegu o długości 4,91m (plus odcinek o długości 0,61m za linią spalonych) nie powinna zawierać żadnych filarów. SZEROKOŚĆ FILARU PLUS 1,27cm Z KAŻDEJ STRONY 4 TORY 4 TORY PATRZ UWAGA PONIŻEJ PATRZ UWAGA PONIŻEJ MIN. 609mm ROZBIEG NIEBLOKOWANY 4,91m UWAGA: DLA KAŻDEJ DODATKOWEJ PARY TORÓW NALEŻY DODAĆ 3,38m Dostęp do pinsettera Szerokość przejść ustala się na podstawie ekonomicznej szerokości budynku. Służą one personelowi jako wygodne drogi dojścia do pinsetterów i przechowalni. Zalecana szerokość przejścia bocznego wynosi 0,91m włącznie z rampą na linii spalonych lub za ścianą maskującą. W przypadku braku przejścia bocznego, należy zapewnić odcinek o szerokości 30,5cm pomiędzy zewnętrzną krawędzią rynny i ścianą w celu zapewnienia graczom więcej swobody przy rozbiegu. Przejścia boczne powinny zawierać zamykane drzwi zabezpieczające przed wejściem osób nieupoważnionych do strefy pinsetterów. Na drzwiach, lub nad drzwiami, należy umieścić znak ostrzegawczy o treści "Tylko dla personelu". Wszystkie pomieszczenia maszynowni lub gospodarcze powinny być zamykane i oznaczone znakiem "Tylko dla personelu". Szerokość budynku Szerokość budynku ustala się poprzez zsumowanie następujących wymiarów: Szerokość / grubość ścian zewnętrznych, Przejścia boczne, Filary, Tory.

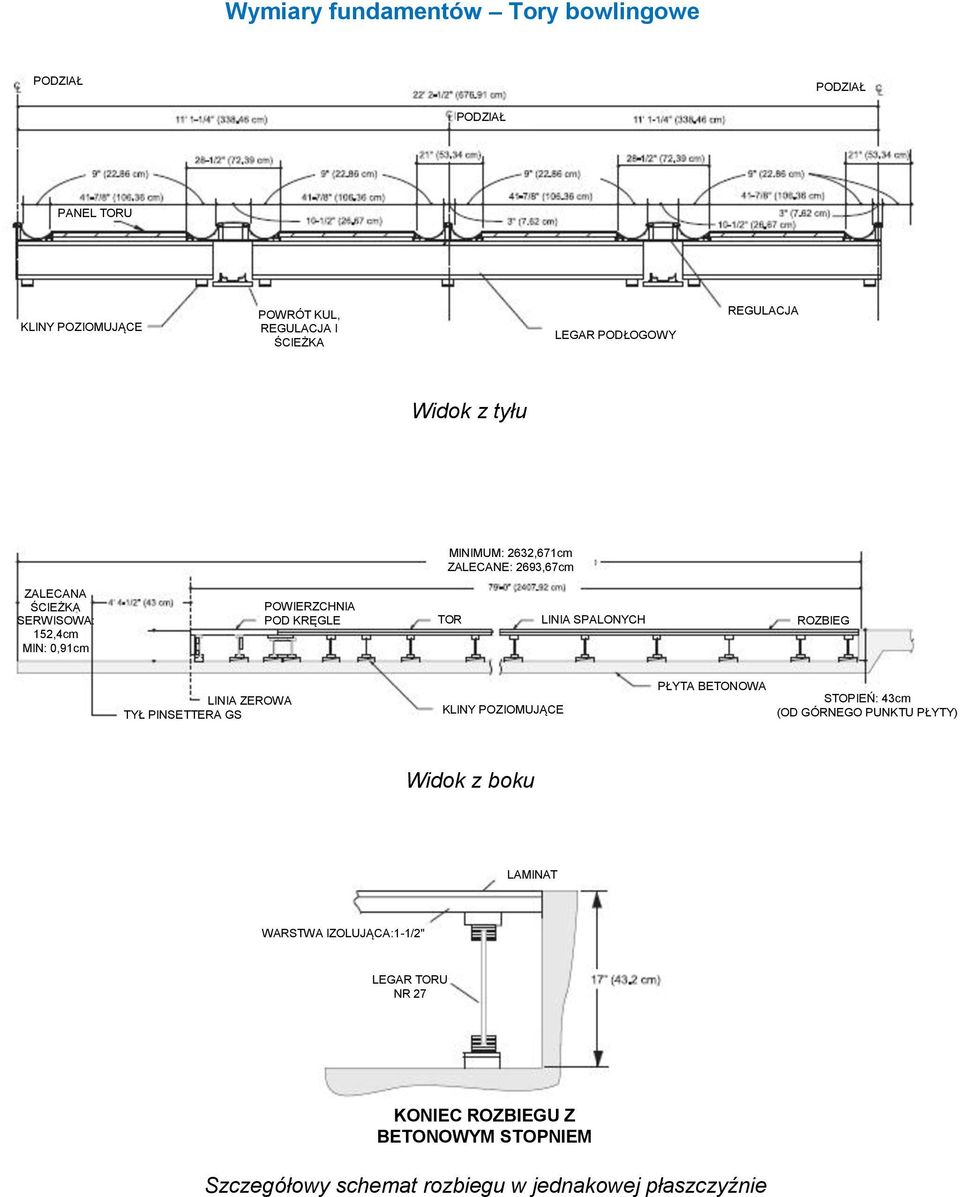

5 Wymiary fundamentów Tory bowlingowe PODZIAŁ PODZIAŁ PODZIAŁ PANEL TORU KLINY POZIOMUJĄCE POWRÓT KUL, REGULACJA I ŚCIEŻKA LEGAR PODŁOGOWY REGULACJA Widok z tyłu ZALECANA ŚCIEŻKA SERWISOWA: 152,4cm MIN: 0,91cm MINIMUM: 2632,671cm ZALECANE: 2693,67cm POWIERZCHNIA POD KRĘGLE TOR ROZBIEG LINIA ZEROWA TYŁ PINSETTERA GS KLINY POZIOMUJĄCE PŁYTA BETONOWA STOPIEŃ: 43cm (OD GÓRNEGO PUNKTU PŁYTY) Widok z boku LAMINAT WARSTWA IZOLUJĄCA:1-1/2" LEGAR TORU NR 27 KONIEC ROZBIEGU Z BETONOWYM STOPNIEM Szczegółowy schemat rozbiegu w jednakowej płaszczyźnie

6 Wymiary fundamentów Pinsettery MIN.: 917mm ZALECANE: 1,52m ŚCIANA MASKUJĄCA ODLEGŁOŚĆ OD STOPNIA (432mm) DO FRONTU ŚCIANY MASKUJĄCEJ: 21,49m ODLEGŁOŚĆ OD POWIERZCHNI TORU DO POWIERZCHNI BETONU: 432mm MIN.: 26,33m ZALECANE: 26,94m W PŁASZCZYŹNIE LUB WGŁĘBIENIE: 432mm PRZEKRÓJ TORU BOWLINGOWEGO OŚWIETLENIE NAD PINSETTEREM I ŚCIEŻKĄ SERWISOWĄ ŚCIANA MASKUJĄCA 2-PANELOWY ELEMENT MASKUJĄCY WYSOKOŚĆ: 2,97m ZALECANE: 1,52m PINSETTER GS 1-PANELOWY ELEMENT MASKUJĄCY WYSOKOŚĆ: 1,78m MIN.: 3,05m STAND.: 3,66m MIN.: 3,48m STAND.: 4,09m OD STROPU DO BETONU ODLEGŁOŚĆ OD POWIERZCHNI TORU DO POW. BETONU LINIA ZEROWA UWAGA: LOKALIZACJA KABLA OPUSZCZANEGO NAD SZAFKĄ ROZDZIELCZĄ NEXGEN JEST AKCEPTOWANA NA WSZYSTKICH KONTYNENTACH OPRÓCZ EUROPY. W EUROPIE KABEL TEN ZNAJDUJE SIĘ NAD ELEWATOREM. 6

7 OŚWIETLENIE BOWLINGU Około 4,93m PRZEJŚCIE STANDARDOWA ARMATURA OŚWIETLENIOWA GRACZY PRZEJŚCIE STANDARDOWY PLAN OŚWIETLENIA 4-POZIOMOWEGO MIN. WYSOKOŚĆ STROPU OD POWIERZCHNI TORU: 3.05m TORU BOWLINGOWEGO Standardowo 1,98m ŚCIANA MASKUJĄCA OD STOPNIA DO FRONTU ŚCIANY MASKUJĄCEJ: 21,49m 4,93m DŁ. MINIMALNA: 26,33m DŁ. ZALECANA: 26,94m W PŁASZCZYŹNIE LUB WGŁĘBIENIE: 431mm 7

8

9 STANDARDOWE ROZMIESZCZENIE OŚWIETLENIA MECHANIKA STOPO ŚWIEC PINSETTERA STOPO ŚWIEC TORÓW STOPO ŚWIEC ROZBIEGU 5-10 STOPO ŚWIEC GRACZY STOPO ŚWIEC ŚCIANA MASKUJĄCA 12,49M OD STOPNIA DO FRONTU ŚCIANY MASKUJĄCEJ W PŁASZCZYŹNIE LUB WGŁĘBIENIE PRZEKRÓJ TORU BOWLINGOWEGO 9

10 (POWIERZCHNIA TORU) 0 PUNKTÓW ZALECANA WYS. STROPU: 4,11m MIN. WYS. STROPU: 3,51m MAKS. WYS. PINSETTERA: 2,13m WYMIARY STREFY MASZYNOWNI ARMATURA OŚWIETLENIOWA WYŚRODKOWANA NAD PRZEJŚCIEM PUSZKA POŁĄCZENIOWA (KLIENT) 208/230/380VAC, 50/60Hz, 3-FAZOWA LOKALIZACJA DLA EUROPY ARMATURA OŚWIETLENIOWA 2,84m OD ŚCIANY MASKUJĄCEJ PUSZKA POŁĄCZENIOWA (KLIENT) 208/230/380VAC, 50/60Hz, 3-FAZOWA LOKALIZACJA POZA EUROPĄ 102mm 152mm ŚCIANA MASKUJĄCA (KLIENT) KABEL OPUSZCZANY (KLIENT) KABEL SERWISOWY TYPU "S" W GUMOWEJ OSŁONIE, 4 LUB 5 PRZEWODNIKÓW, GRUBOŚĆ: 2,053mm KABEL OPUSZCZANY (KLIENT) KABEL SERWISOWY TYPU "S" W GUMOWEJ OSŁONIE, 4 LUB 5 PRZEWODNIKÓW, GRUBOŚĆ: 2,053mm UWAGA: LOKALIZACJA KABLA OPUSZCZANEGO NAD SZAFKĄ ROZDZIELCZĄ NEXGEN JEST AKCEPTOWANA NA WSZYSTKICH KONTYNENTACH OPRÓCZ EUROPY. W EUROPIE KABEL TEN ZNAJDUJE SIĘ NAD ELEWATOREM SZAFKA ROZDZIELCZA NEXGEN 102mm OD ŚCIANY MASKUJĄCEJ STEROWNIK BEZPIECZEŃSTWA TYLKO W EUROPIE KRĘGIEL CZOŁOWY POWIERZCHNIA POD KRĘGLE ODLEGŁOŚĆ OD PODPORY DO POW. TORU POW. TORÓW ODLEGŁOŚĆ OD BETONU DO POW. TORÓW: 432mm PODPORA LEGARY PŁYTA BETONOWA PRZEJŚCIE SERWISOWE ZALECANE: 1,52m MIN.: 0,91m UWAGA: CAŁKOWITA WAGA PINSETTERA 861,8KG ODL. OD STOPNIA (432mm) DO FRONTU ŚCIANY MASKUJĄCEJ: 21,49m ODL. OD KRĘGLA CZOŁOWEGO DO POWIERZCHNI POD KRĘGLE PO STRONIE LINII SPALONYCH CAŁKOWITA DŁUGOŚĆ KRĘGIELNI (OD TYŁU PINSETTERA DO KRAWĘDZI ROZBIEGU): 25,41m 10

11 11
