Radiowy sterownik 1-10 V do wbudowania Instrukcja obsługi

Transkrypt

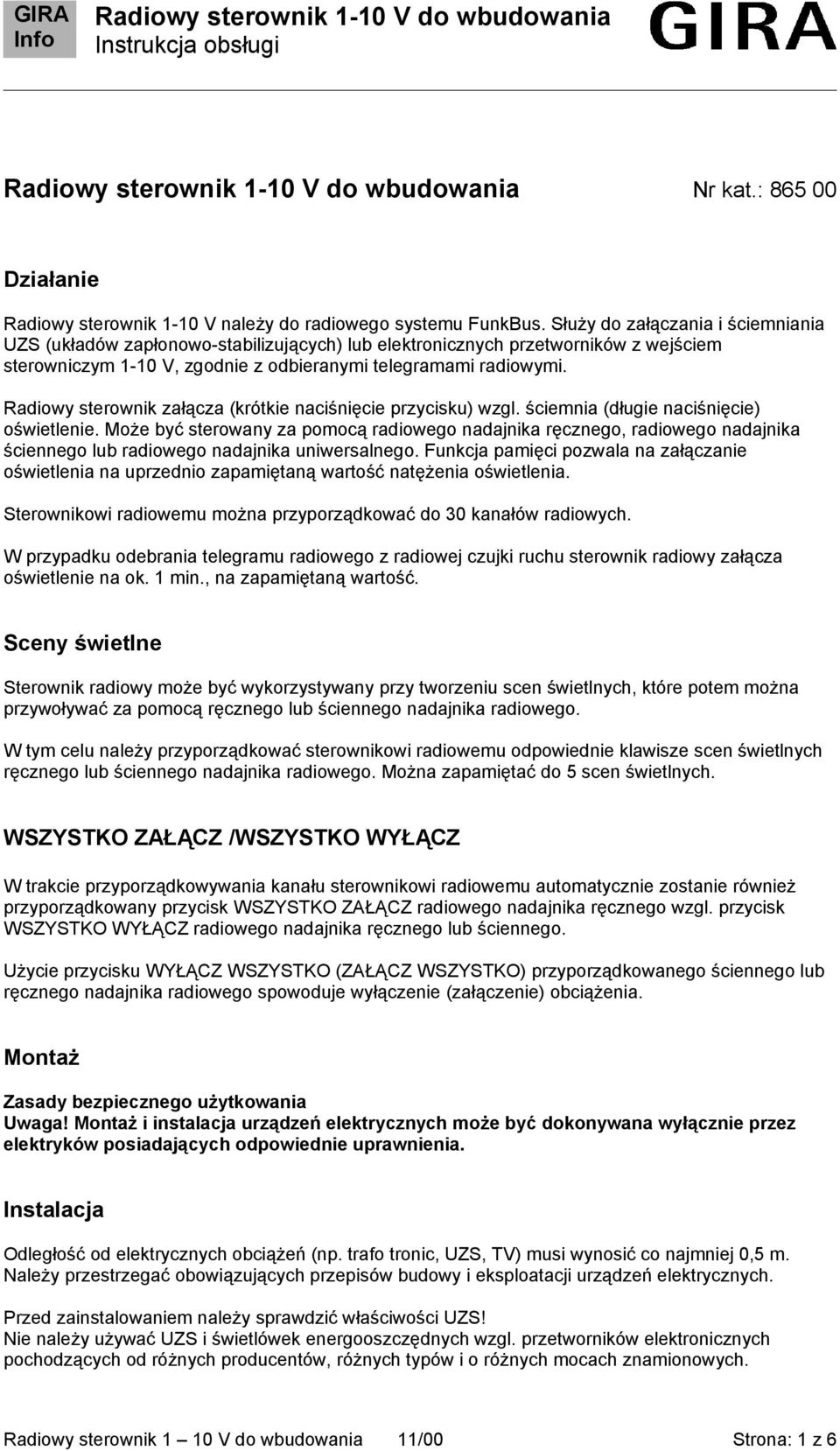

1 Nr kat.: Działanie Radiowy sterownik 1-10 V należy do radiowego systemu FunkBus. Służy do załączania i ściemniania UZS (układów zapłonowo-stabilizujących) lub elektronicznych przetworników z wejściem sterowniczym 1-10 V, zgodnie z odbieranymi telegramami radiowymi. Radiowy sterownik załącza (krótkie naciśnięcie przycisku) wzgl. ściemnia (długie naciśnięcie) oświetlenie. Może być sterowany za pomocą radiowego nadajnika ręcznego, radiowego nadajnika ściennego lub radiowego nadajnika uniwersalnego. Funkcja pamięci pozwala na załączanie oświetlenia na uprzednio zapamiętaną wartość natężenia oświetlenia. Sterownikowi radiowemu można przyporządkować do 30 kanałów radiowych. W przypadku odebrania telegramu radiowego z radiowej czujki ruchu sterownik radiowy załącza oświetlenie na ok. 1 min., na zapamiętaną wartość. Sceny świetlne Sterownik radiowy może być wykorzystywany przy tworzeniu scen świetlnych, które potem można przywoływać za pomocą ręcznego lub ściennego nadajnika radiowego. W tym celu należy przyporządkować sterownikowi radiowemu odpowiednie klawisze scen świetlnych ręcznego lub ściennego nadajnika radiowego. Można zapamiętać do 5 scen świetlnych. WSZYSTKO ZAŁĄCZ /WSZYSTKO WYŁĄCZ W trakcie przyporządkowywania kanału sterownikowi radiowemu automatycznie zostanie również przyporządkowany przycisk WSZYSTKO ZAŁĄCZ radiowego nadajnika ręcznego wzgl. przycisk WSZYSTKO WYŁĄCZ radiowego nadajnika ręcznego lub ściennego. Użycie przycisku WYŁĄCZ WSZYSTKO (ZAŁĄCZ WSZYSTKO) przyporządkowanego ściennego lub ręcznego nadajnika radiowego spowoduje wyłączenie (załączenie) obciążenia. Montaż Zasady bezpiecznego użytkowania Uwaga! Montaż i instalacja urządzeń elektrycznych może być dokonywana wyłącznie przez elektryków posiadających odpowiednie uprawnienia. Instalacja Odległość od elektrycznych obciążeń (np. trafo tronic, UZS, TV) musi wynosić co najmniej 0,5 m. Należy przestrzegać obowiązujących przepisów budowy i eksploatacji urządzeń elektrycznych. Przed zainstalowaniem należy sprawdzić właściwości UZS! Nie należy używać UZS i świetlówek energooszczędnych wzgl. przetworników elektronicznych pochodzących od różnych producentów, różnych typów i o różnych mocach znamionowych. Radiowy sterownik 1 10 V do wbudowania 11/00 Strona: 1 z 6

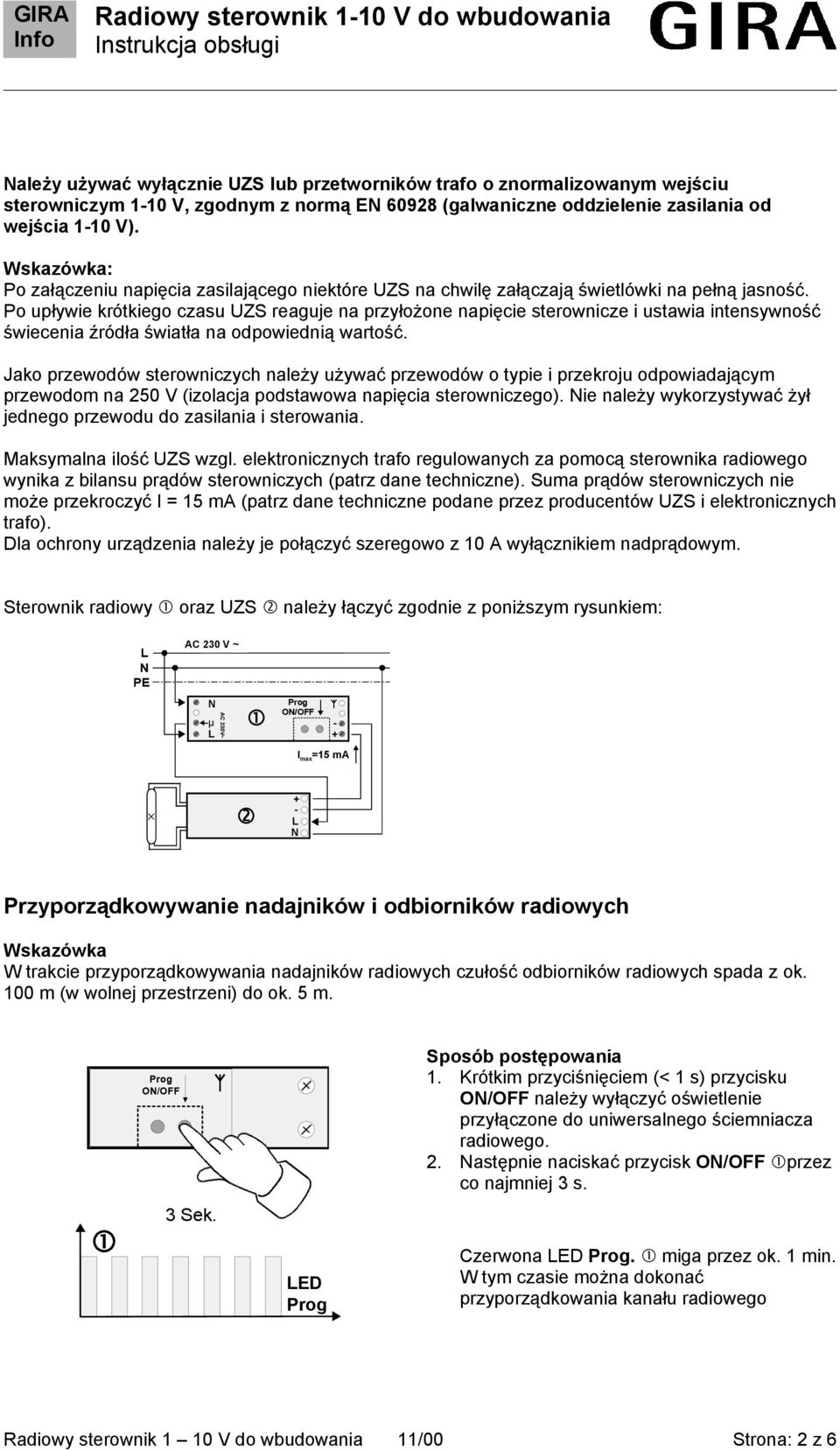

2 Należy używać wyłącznie UZS lub przetworników trafo o znormalizowanym wejściu sterowniczym 1-10 V, zgodnym z normą EN (galwaniczne oddzielenie zasilania od wejścia 1-10 V). Wskazówka: Po załączeniu napięcia zasilającego niektóre UZS na chwilę załączają świetlówki na pełną jasność. Po upływie krótkiego czasu UZS reaguje na przyłożone napięcie sterownicze i ustawia intensywność świecenia źródła światła na odpowiednią wartość. Jako przewodów sterowniczych należy używać przewodów o typie i przekroju odpowiadającym przewodom na 250 V (izolacja podstawowa napięcia sterowniczego). Nie należy wykorzystywać żył jednego przewodu do zasilania i sterowania. Maksymalna ilość UZS wzgl. elektronicznych trafo regulowanych za pomocą sterownika radiowego wynika z bilansu prądów sterowniczych (patrz dane techniczne). Suma prądów sterowniczych nie może przekroczyć I = 15 ma (patrz dane techniczne podane przez producentów UZS i elektronicznych trafo). Dla ochrony urządzenia należy je połączyć szeregowo z 10 A wyłącznikiem nadprądowym. Sterownik radiowy oraz UZS należy łączyć zgodnie z poniższym rysunkiem: L N PE AC 230 V ~ N µ - L + AC 230V~ I max =15 ma + - L N Przyporządkowywanie nadajników i odbiorników radiowych Wskazówka W trakcie przyporządkowywania nadajników radiowych czułość odbiorników radiowych spada z ok. 100 m (w wolnej przestrzeni) do ok. 5 m. Sposób postępowania 1. Krótkim przyciśnięciem ( 1 s) przycisku należy wyłączyć oświetlenie przyłączone do uniwersalnego ściemniacza radiowego. 2. Następnie naciskać przycisk przez co najmniej 3 s. 3 Sek. LED Czerwona LED. miga przez ok. 1 min. W tym czasie można dokonać przyporządkowania kanału radiowego Radiowy sterownik 1 10 V do wbudowania 11/00 Strona: 2 z 6

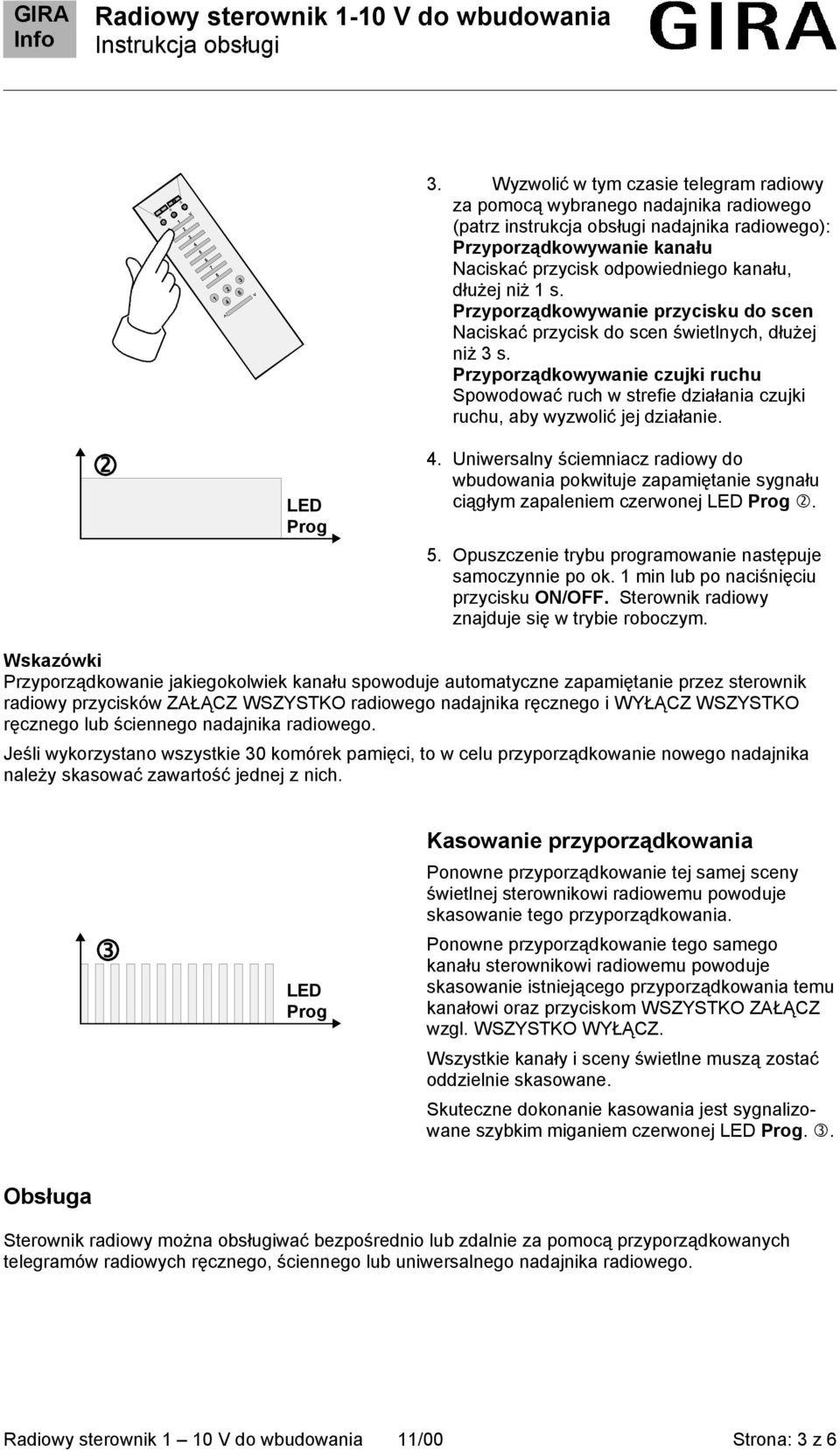

3 1 2 3 A B C > > 3. Wyzwolić w tym czasie telegram radiowy za pomocą wybranego nadajnika radiowego (patrz instrukcja obsługi nadajnika radiowego): Przyporządkowywanie kanału Naciskać przycisk odpowiedniego kanału, dłużej niż 1 s. Przyporządkowywanie przycisku do scen Naciskać przycisk do scen świetlnych, dłużej niż 3 s. Przyporządkowywanie czujki ruchu Spowodować ruch w strefie działania czujki ruchu, aby wyzwolić jej działanie. LED 4. Uniwersalny ściemniacz radiowy do wbudowania pokwituje zapamiętanie sygnału ciągłym zapaleniem czerwonej LED. 5. Opuszczenie trybu programowanie następuje samoczynnie po ok. 1 min lub po naciśnięciu przycisku. Sterownik radiowy znajduje się w trybie roboczym. Wskazówki Przyporządkowanie jakiegokolwiek kanału spowoduje automatyczne zapamiętanie przez sterownik radiowy przycisków ZAŁĄCZ WSZYSTKO radiowego nadajnika ręcznego i WYŁĄCZ WSZYSTKO ręcznego lub ściennego nadajnika radiowego. Jeśli wykorzystano wszystkie 30 komórek pamięci, to w celu przyporządkowanie nowego nadajnika należy skasować zawartość jednej z nich. LED Kasowanie przyporządkowania Ponowne przyporządkowanie tej samej sceny świetlnej sterownikowi radiowemu powoduje skasowanie tego przyporządkowania. Ponowne przyporządkowanie tego samego kanału sterownikowi radiowemu powoduje skasowanie istniejącego przyporządkowania temu kanałowi oraz przyciskom WSZYSTKO ZAŁĄCZ wzgl. WSZYSTKO WYŁĄCZ. Wszystkie kanały i sceny świetlne muszą zostać oddzielnie skasowane. Skuteczne dokonanie kasowania jest sygnalizowane szybkim miganiem czerwonej LED.. Obsługa Sterownik radiowy można obsługiwać bezpośrednio lub zdalnie za pomocą przyporządkowanych telegramów radiowych ręcznego, ściennego lub uniwersalnego nadajnika radiowego. Radiowy sterownik 1 10 V do wbudowania 11/00 Strona: 3 z 6

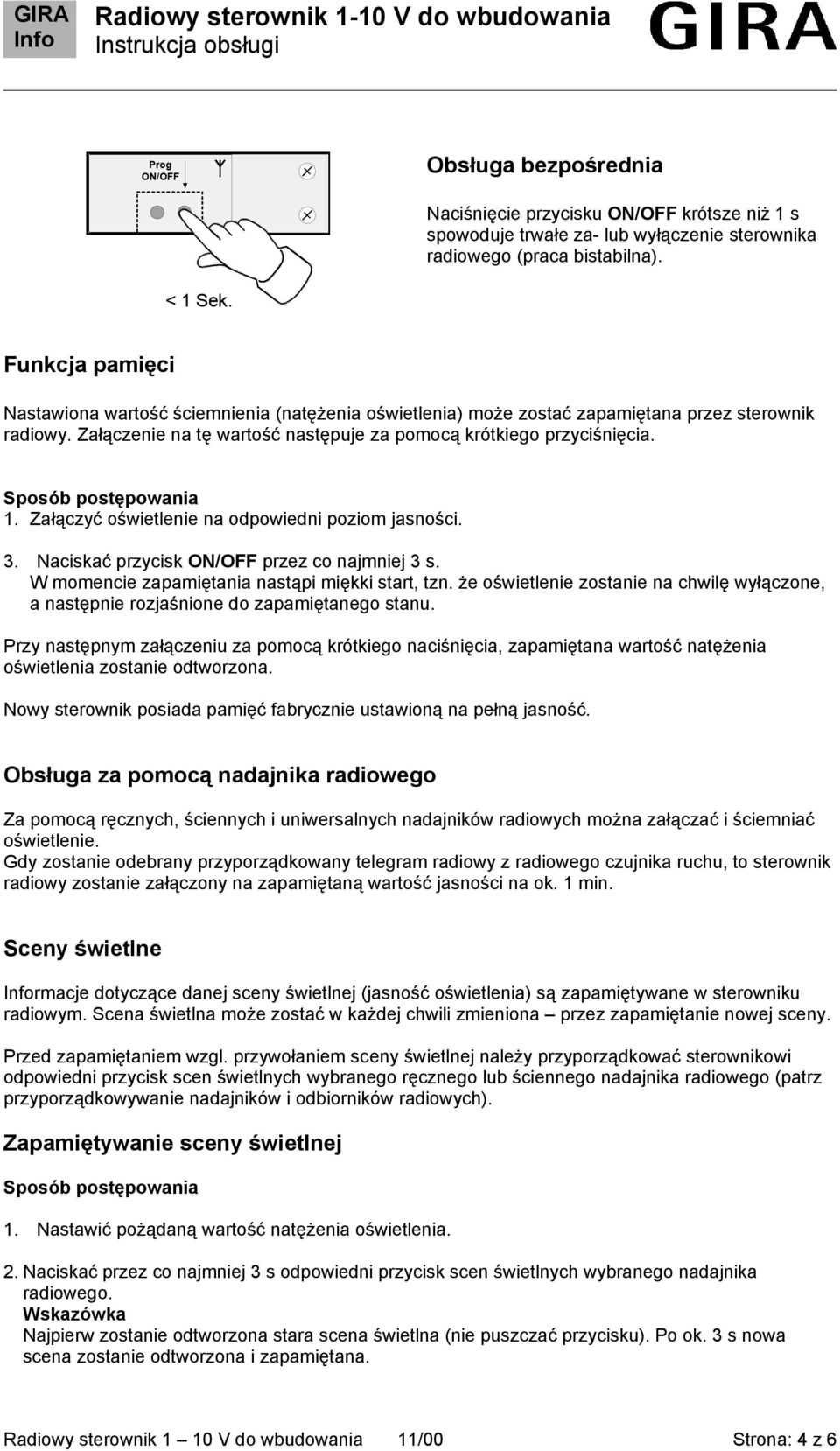

4 Obsługa bezpośrednia Naciśnięcie przycisku krótsze niż 1 s spowoduje trwałe za- lub wyłączenie sterownika radiowego (praca bistabilna). 1 Sek. Funkcja pamięci Nastawiona wartość ściemnienia (natężenia oświetlenia) może zostać zapamiętana przez sterownik radiowy. Załączenie na tę wartość następuje za pomocą krótkiego przyciśnięcia. Sposób postępowania 1. Załączyć oświetlenie na odpowiedni poziom jasności. 3. Naciskać przycisk przez co najmniej 3 s. W momencie zapamiętania nastąpi miękki start, tzn. że oświetlenie zostanie na chwilę wyłączone, a następnie rozjaśnione do zapamiętanego stanu. Przy następnym załączeniu za pomocą krótkiego naciśnięcia, zapamiętana wartość natężenia oświetlenia zostanie odtworzona. Nowy sterownik posiada pamięć fabrycznie ustawioną na pełną jasność. Obsługa za pomocą nadajnika radiowego Za pomocą ręcznych, ściennych i uniwersalnych nadajników radiowych można załączać i ściemniać oświetlenie. Gdy zostanie odebrany przyporządkowany telegram radiowy z radiowego czujnika ruchu, to sterownik radiowy zostanie załączony na zapamiętaną wartość jasności na ok. 1 min. Sceny świetlne rmacje dotyczące danej sceny świetlnej (jasność oświetlenia) są zapamiętywane w sterowniku radiowym. Scena świetlna może zostać w każdej chwili zmieniona przez zapamiętanie nowej sceny. Przed zapamiętaniem wzgl. przywołaniem sceny świetlnej należy przyporządkować sterownikowi odpowiedni przycisk scen świetlnych wybranego ręcznego lub ściennego nadajnika radiowego (patrz przyporządkowywanie nadajników i odbiorników radiowych). Zapamiętywanie sceny świetlnej Sposób postępowania 1. Nastawić pożądaną wartość natężenia oświetlenia. 2. Naciskać przez co najmniej 3 s odpowiedni przycisk scen świetlnych wybranego nadajnika radiowego. Wskazówka Najpierw zostanie odtworzona stara scena świetlna (nie puszczać przycisku). Po ok. 3 s nowa scena zostanie odtworzona i zapamiętana. Radiowy sterownik 1 10 V do wbudowania 11/00 Strona: 4 z 6

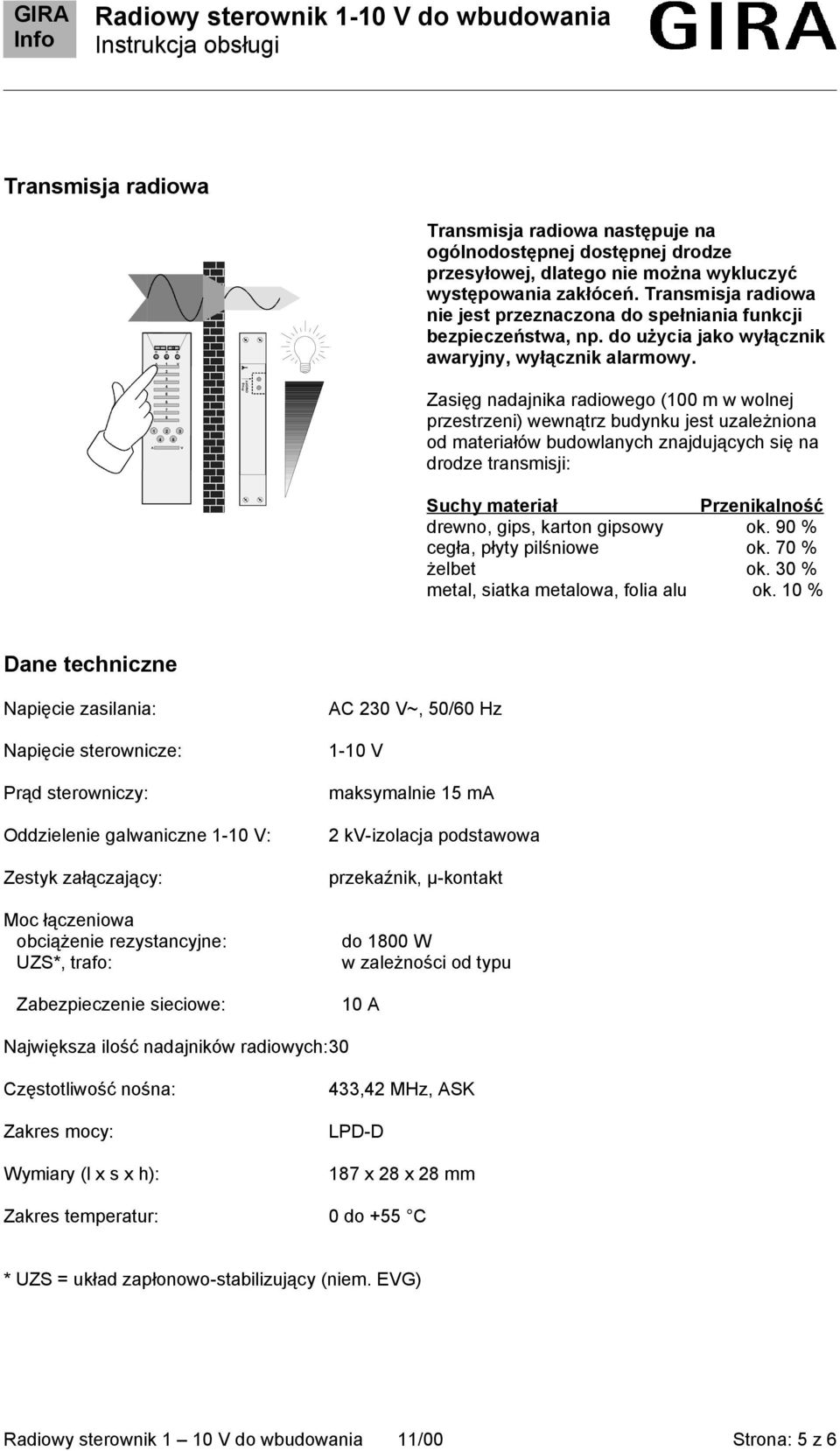

5 > > GIRA Transmisja radiowa A B C 1 2 Transmisja radiowa następuje na ogólnodostępnej dostępnej drodze przesyłowej, dlatego nie można wykluczyć występowania zakłóceń. Transmisja radiowa nie jest przeznaczona do spełniania funkcji bezpieczeństwa, np. do użycia jako wyłącznik awaryjny, wyłącznik alarmowy Zasięg nadajnika radiowego (100 m w wolnej przestrzeni) wewnątrz budynku jest uzależniona od materiałów budowlanych znajdujących się na drodze transmisji: Suchy materiał Przenikalność drewno, gips, karton gipsowy ok. 90 % cegła, płyty pilśniowe ok. 70 % żelbet ok. 30 % metal, siatka metalowa, folia alu ok. 10 % Dane techniczne Napięcie zasilania: Napięcie sterownicze: Prąd sterowniczy: AC 230 V~, 50/60 Hz 1-10 V maksymalnie 15 ma Oddzielenie galwaniczne 1-10 V: Zestyk załączający: Moc łączeniowa obciążenie rezystancyjne: UZS*, trafo: Zabezpieczenie sieciowe: 2 kv-izolacja podstawowa przekaźnik, µ-kontakt do 1800 W w zależności od typu 10 A Największa ilość nadajników radiowych:30 Częstotliwość nośna: Zakres mocy: Wymiary (l x s x h): 433,42 MHz, ASK LPD-D 187 x 28 x 28 mm Zakres temperatur: 0 do +55 C * UZS = układ zapłonowo-stabilizujący (niem. EVG) Radiowy sterownik 1 10 V do wbudowania 11/00 Strona: 5 z 6

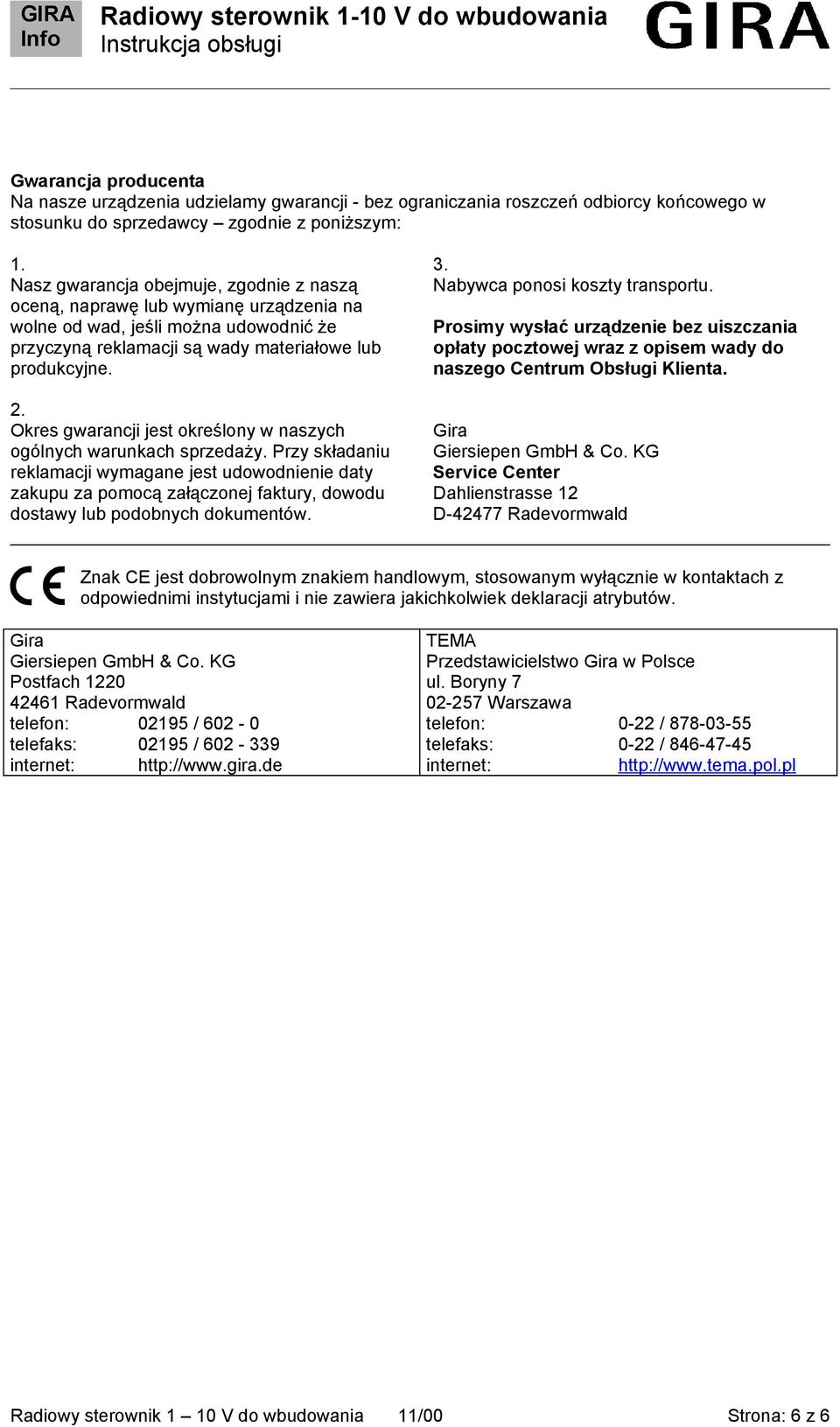

6 Gwarancja producenta Na nasze urządzenia udzielamy gwarancji - bez ograniczania roszczeń odbiorcy końcowego w stosunku do sprzedawcy zgodnie z poniższym: 1. Nasz gwarancja obejmuje, zgodnie z naszą oceną, naprawę lub wymianę urządzenia na wolne od wad, jeśli można udowodnić że przyczyną reklamacji są wady materiałowe lub produkcyjne. 2. Okres gwarancji jest określony w naszych ogólnych warunkach sprzedaży. Przy składaniu reklamacji wymagane jest udowodnienie daty zakupu za pomocą załączonej faktury, dowodu dostawy lub podobnych dokumentów. 3. Nabywca ponosi koszty transportu. Prosimy wysłać urządzenie bez uiszczania opłaty pocztowej wraz z opisem wady do naszego Centrum Obsługi Klienta. Gira Giersiepen GmbH & Co. KG Service Center Dahlienstrasse 12 D Radevormwald Znak CE jest dobrowolnym znakiem handlowym, stosowanym wyłącznie w kontaktach z odpowiednimi instytucjami i nie zawiera jakichkolwiek deklaracji atrybutów. Gira Giersiepen GmbH & Co. KG Postfach Radevormwald telefon: / telefaks: / internet: TEMA Przedstawicielstwo Gira w Polsce ul. Boryny Warszawa telefon: 0-22 / telefaks: 0-22 / internet: Radiowy sterownik 1 10 V do wbudowania 11/00 Strona: 6 z 6
