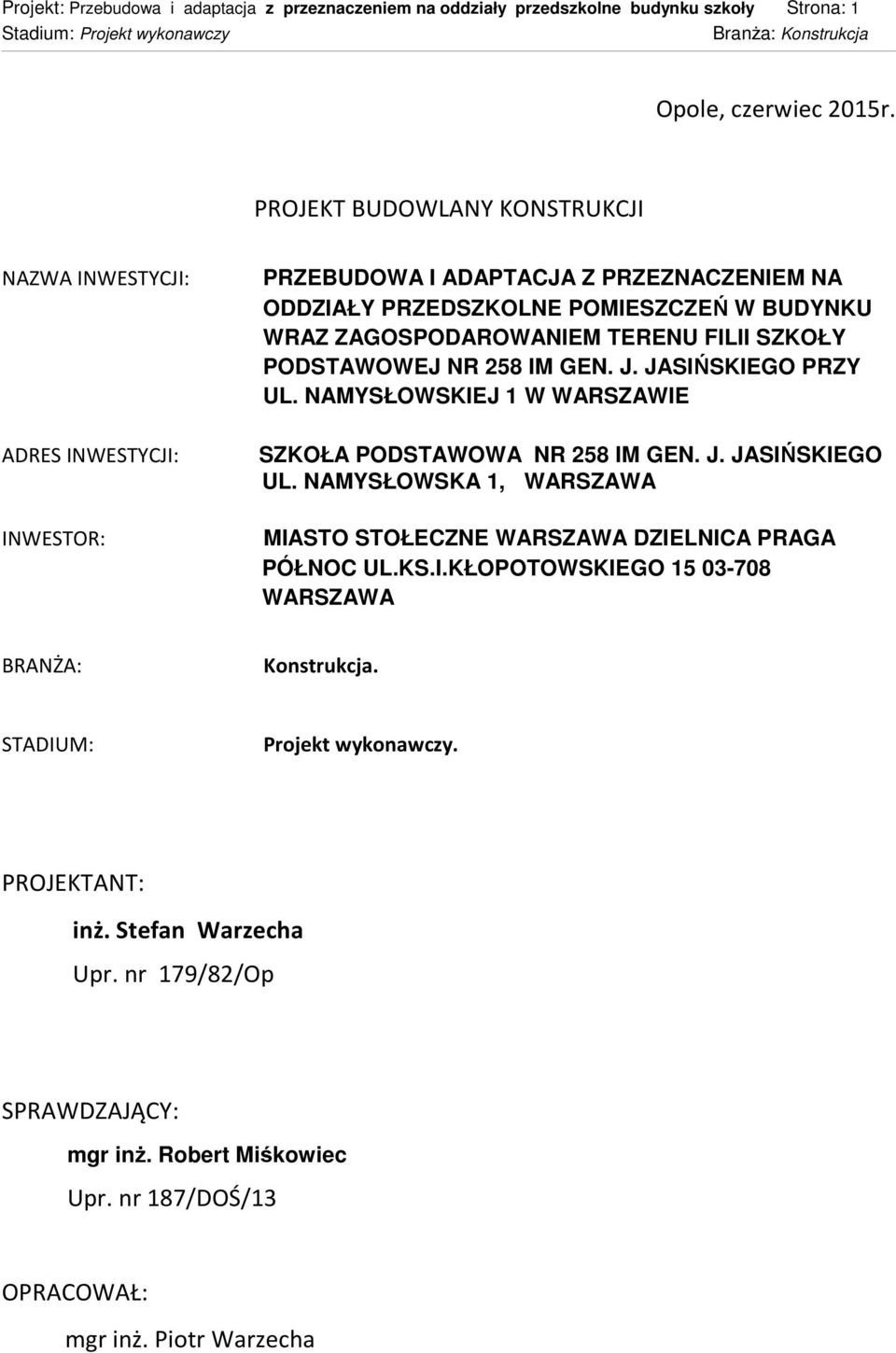

1 Projekt: Przebudowa i adaptacja z przeznaczeniem na oddziały przedszkolne budynku szkoły Strona: 1 Opole, czerwiec 2015r. PROJEKT BUDOWLANY KONSTRUKCJI NAZWA INWESTYCJI: ADRES INWESTYCJI: INWESTOR: PRZEBUDOWA I ADAPTACJA Z PRZEZNACZENIEM NA ODDZIAŁY PRZEDSZKOLNE POMIESZCZEŃ W BUDYNKU WRAZ ZAGOSPODAROWANIEM TERENU FILII SZKOŁY PODSTAWOWEJ NR 258 IM GEN. J. JASIŃSKIEGO PRZY UL. NAMYSŁOWSKIEJ 1 W WARSZAWIE SZKOŁA PODSTAWOWA NR 258 IM GEN. J. JASIŃSKIEGO UL. NAMYSŁOWSKA 1, WARSZAWA MIASTO STOŁECZNE WARSZAWA DZIELNICA PRAGA PÓŁNOC UL.KS.I.KŁOPOTOWSKIEGO WARSZAWA BRANŻA: Konstrukcja. STADIUM: Projekt wykonawczy. PROJEKTANT: inż. Stefan Warzecha Upr. nr 179/82/Op SPRAWDZAJĄCY: mgr inż. Robert Miśkowiec Upr. nr 187/DOŚ/13 OPRACOWAŁ: mgr inż. Piotr Warzecha

2 Projekt: Przebudowa i adaptacja z przeznaczeniem na oddziały przedszkolne budynku szkoły Strona: 2 Spis treści A.OPIS TECHNICZNY KONSTRUKCJI... A.1.PRZEDMIOT OPRACOWANIA... A.2.PODSTAWA OPRACOWANIA... A.3.CHARAKTERYSTYKA KONSTRUKCJI BUDYNKU... A.4 MATERIAŁY KONSTRUKCYJNE... A.5.ZABEZPIECZENIE ANTYKOROZYJNE KONSTRUKCJI... A.6.ZABEZPIECZENIE OGNIOWE KONSTRUKCJI... A.7.UWAGI KOŃCOWE... SPIS RYSUNKÓW Kw_1 SCHODY ZEWNĘTRZNE...1:25 Kw_2 PODJAZD DLA NIEPEŁNOSPRAWNYCH rampa...1:10, 1:20

3 Projekt: Przebudowa i adaptacja z przeznaczeniem na oddziały przedszkolne budynku szkoły Strona: 3 A. OPIS TECHNICZNY KONSTRUKCJI A.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy branży konstrukcyjnej PRZEBUDOWA I ADAPTACJA Z PRZEZNACZENIEM NA ODDZIAŁY PRZEDSZKOLNE POMIESZCZEŃ W BUDYNKU WRAZ ZAGOSPODAROWANIEM TERENU FILII SZKOŁY PODSTAWOWEJ NR 258 IM GEN. J. JASIŃSKIEGO PRZY UL. NAMYSŁOWSKIEJ 1 W WARSZAWIE. A.2. PODSTAWA OPRACOWANIA A.2.1. Podkłady i wytyczne architektoniczne opracowane przez VANCZOK-Pracownia i Studio Architektury. A.2.2. Inwentaryzacja budowlana A.2.3. Aktualne Polskie Normy i przepisy Prawa budowlanego: PN-82/B PN-82/B PN-82/B PN-82/B PN-80/B AZ1 PN-77/B-02011/Az1 PN-B-03264:2002 Obciążenia budowli. Zasady ustalania wartości. Obciążenia budowli. Obciążenia stałe. Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia pojazdami. Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-B-03002:2007 Konstrukcje murowe. Projektowanie i obliczanie. PN-81/B Posadowienie bezpośrednie budowli. PN-EN "Projektowanie konstrukcji z betonu. Reguły ogólne. Projektowanie z uwagi na warunki pożarowe." A.3. CHARAKTERYSTYKA KONSTRUKCJI BUDYNKU Konstrukcja główna budynku w technologii murowanej bez zmian. Stropy typu Ackermana. A.3.1. Spocznik i płyty biegowe schodów zewnętrznych. Płyty biegowe schodów zewnętrznych zaprojektowano jako monolityczną płytę żelbetową gr. 12Cm z betonu C 20/25 zbrojoną prętami ze stali klasy AIIIN, gatunek RB 500W. Klasa ekspozycji XC2 z otulina nominalna 30 mm.

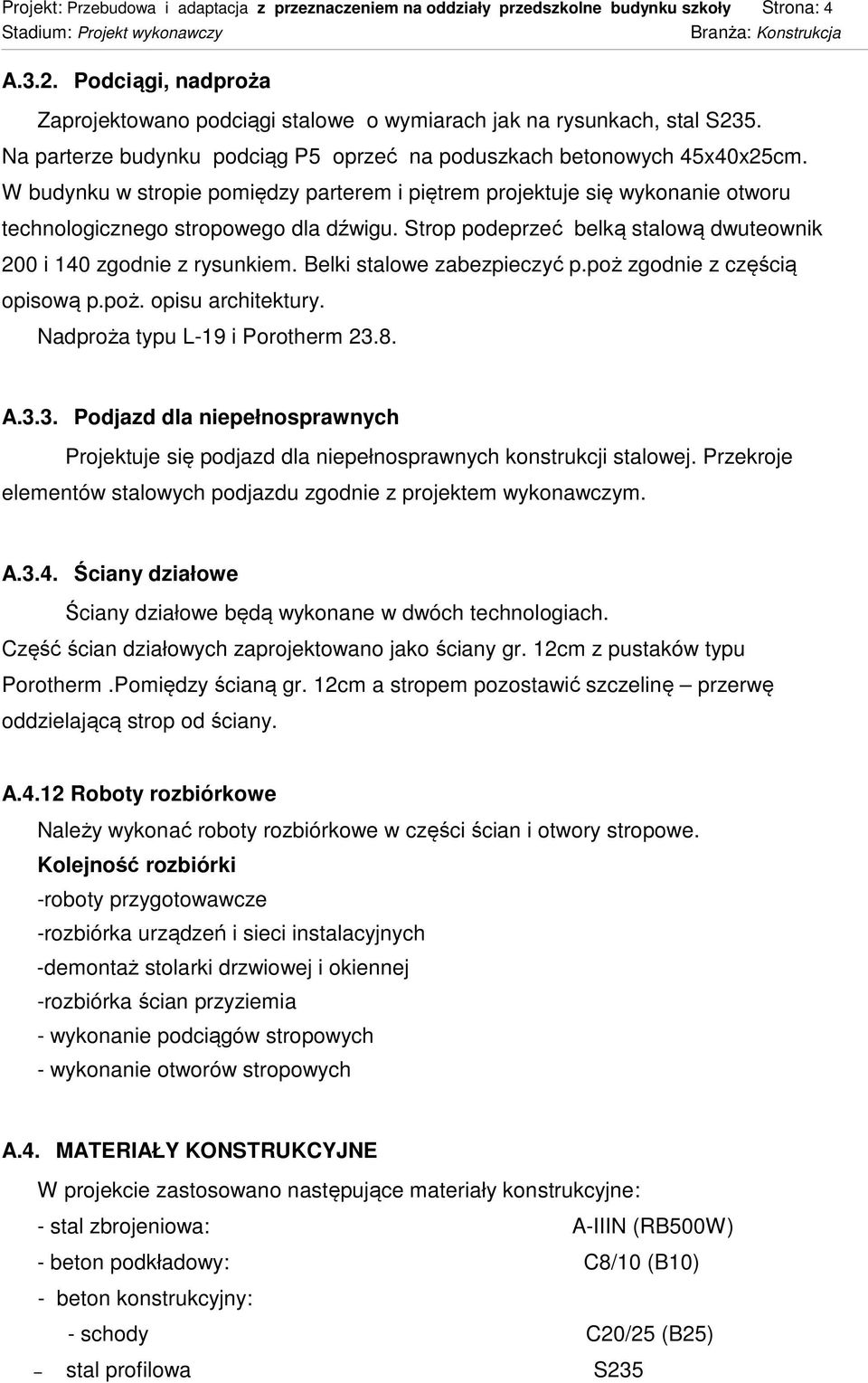

4 Projekt: Przebudowa i adaptacja z przeznaczeniem na oddziały przedszkolne budynku szkoły Strona: 4 A.3.2. Podciągi, nadproża Zaprojektowano podciągi stalowe o wymiarach jak na rysunkach, stal S235. Na parterze budynku podciąg P5 oprzeć na poduszkach betonowych 45x40x25cm. W budynku w stropie pomiędzy parterem i piętrem projektuje się wykonanie otworu technologicznego stropowego dla dźwigu. Strop podeprzeć belką stalową dwuteownik 200 i 140 zgodnie z rysunkiem. Belki stalowe zabezpieczyć p.poż zgodnie z częścią opisową p.poż. opisu architektury. Nadproża typu L-19 i Porotherm A.3.3. Podjazd dla niepełnosprawnych Projektuje się podjazd dla niepełnosprawnych konstrukcji stalowej. Przekroje elementów stalowych podjazdu zgodnie z projektem wykonawczym. A.3.4. Ściany działowe Ściany działowe będą wykonane w dwóch technologiach. Część ścian działowych zaprojektowano jako ściany gr. 12cm z pustaków typu Porotherm.Pomiędzy ścianą gr. 12cm a stropem pozostawić szczelinę przerwę oddzielającą strop od ściany. A.4.12 Roboty rozbiórkowe Należy wykonać roboty rozbiórkowe w części ścian i otwory stropowe. Kolejność rozbiórki -roboty przygotowawcze -rozbiórka urządzeń i sieci instalacyjnych -demontaż stolarki drzwiowej i okiennej -rozbiórka ścian przyziemia - wykonanie podciągów stropowych - wykonanie otworów stropowych A.4. MATERIAŁY KONSTRUKCYJNE W projekcie zastosowano następujące materiały konstrukcyjne: - stal zbrojeniowa: A-IIIN (RB500W) - beton podkładowy: C8/10 (B10) - beton konstrukcyjny: - schody C20/25 (B25) stal profilowa S235

5 Projekt: Przebudowa i adaptacja z przeznaczeniem na oddziały przedszkolne budynku szkoły Strona: 5 A.5. ZABEZPIECZENIE ANTYKOROZYJNE KONSTRUKCJI Zabezpieczenie konstrukcji stalowych Elementy stalowe należy oczyścić do stopnia czystości powierzchni Sa 2½ poprzez śrutowanie (piaskowanie). Następnie oczyszczoną konstrukcję pokryć powłoką antykorozyjną zestawem epoksydowym zaproponowanym przez dostawcę konstrukcji. Przenoszenie i transportowanie zabezpieczonych elementów należy przeprowadzać po wyschnięciu powłok malarskich, z zastosowaniem zabezpieczeń przed uszkodzeniami mechanicznymi warstwy antykorozyjnej. Po zmontowaniu konstrukcji w miejscach uszkodzeń powłoki antykorozyjnej powierzchnie elementów należy odtłuścić, oczyścić do wymaganego stopnia czystości, odpylić po czym nałożyć taką samą warstwę powłoki jak dla pozostałych części konstrukcji. Prace malarskie należy prowadzić zgodnie z wymaganiami odpowiednich norm przedmiotowych oraz kart katalogowych dla stosowanych materiałów. A.6. ZABEZPIECZENIE OGNIOWE KONSTRUKCJI Klasy odporności pożarowej poszczególnych części budynku podaje szczegółowo opis części architektonicznej. Ochronę ogniową elementów ścian murowanych przyjęto na podstawie aprobat technicznych producentów odpowiednich materiałów budowlanych. Elementy konstrukcji stalowej zostaną zabezpieczone p.poż. wg opisu technicznego części architektonicznej. A.7. UWAGI KOŃCOWE A.7.1. Wszelkie niejasności dotyczące niniejszego projektu oraz ewentualne zmiany zastosowane w rozwiązaniach należy bezwzględnie na bieżąco w ramach nadzoru autorskiego konsultować z jednostką projektową lub upoważnionymi przez nią projektantami. NIE DOPUSZCZA SIĘ WPROWADZANIA ZMIAN DO PROJEKTU BEZ ZGODY AUTORÓW NINIEJSZEGO OPRACOWANIA.. A.7.2. Wszelkie prace budowlane należy wykonywać solidnie, zgodnie z projektem, normami i normatywami technicznymi, sztuką i wiedzą budowlaną. Wykonanie robót musi być pod stałym i właściwym kierownictwem (nadzorem) osoby uprawnionej. Należy przestrzegać przepisów BHP i BiOZ oraz warunków wykonania i odbioru robót ogólnobudowlanych i konstrukcji żelbetowych, geotechnicznych. projektant : sprawdzający:

6

7

8 ZESTAWIENIE STALI Element: Ilość Masa Masa Masa Poz. Długość Materiał Uwagi sztuk jednostk. 1szt. razem [mm] [szt.] [kg/m] [kg] [kg] 1,1 RO 82.5x ,06 6,38 6,38 S235 1,2 RO 82.5x ,06 6,01 6,01 S235 1,3 RO 82.5x ,06 5,63 5,63 S235 1,4 RO 82.5x ,06 5,26 5,26 S235 1,5 RO 82.5x ,06 4,89 4,89 S235 1,6 RO 82.5x ,06 4,51 4,51 S235 1,7 RO 82.5x ,06 4,14 4,14 S235 1,8 RO 82.5x ,06 3,76 3,76 S235 1,9 RO 82.5x ,06 3,37 6,75 S235 1,10 RO 82.5x ,06 3,00 3,00 S235 1,11 RO 82.5x ,06 2,63 2,63 S235 1,12 RO 82.5x ,06 2,25 2,25 S235 1,13 RO 82.5x ,06 1,88 1,88 S235 1,14 RO 82.5x ,06 1,50 1,50 S235 1,15 RO 82.5x ,06 1,13 1,13 S235 1,16 RO 82.5x ,06 0,76 0,76 S235 2 HEB ,4 28,27 480,66 S235 3 C mb 5,59 221,36 221,36 S235 Blacha podjazdu wg wykonawcy. Przyjęto gr. 5mm mb , ,99 S RP 80x40x ,19 5,71 194,11 S235 6 BL 8x100x ,28 0,63 21,35 S235 7 BL 16x180x ,61 4,07 69,18 S , 8.2 Poręcze przyjęto RO51x ,55 140,58 281,16 S235 9 BL 8x75x ,71 0,47 64,06 S BL 8x46x ,89 0,23 15,32 S235 Blacha poręczy wg wykonawcy. 11 Przyjęto gr. 2mm mb ,06 746,06 S Pł 10x ,36 2,94 105,98 S235 śruba M10 kl PN-85/M I'' nakrętka M10 kl PN-86/M podkł. 11 dla śrub kl PN-78/M śruba fundamentowa M20 kl PN-85/M II'' nakrętka M10 kl PN-86/M podkł. 11 dla śrub kl PN-78/M Masa razem [kg] 3285,8 Dod. na spoiny +1,8% [kg] 59,1 Masa łącznie 1szt. [kg] 3344,9 Ilość sztuk [szt.] 1 Masa razem [kg] 3345 MASA ŁĄCZNIE [kg] 3345 Zestawienie stali rampy Strona 1 z 1
