1 ZAKŁAD USŁUG INWESTYCYJNYCH mgr inż. Ewa Przech-Szczepanik WŁOSZAKOWICE ul. WOLSZTYŃSKA 12B TEL. KOM / ezui@interia.pl Egz.nr4 PROJEKT BUDOWLANY POMOCNICZY Do celów sporządzenia kosztorysu inwestorskiego BRANŻA INSTALACYJNA SANITARNA OBIEKT ŚWIETLICA WIEJSKA, JEZIERZYCE KOŚCIELNE, DZ. NR 256/2 TEMAT POPRAWA STANU INFRASTRUKTURY SPOŁECZNO KULTURALNEJ W GMINIE WŁOSZAKOWICE POPRZEZ REMONTY ŚWIETLIC WIEJSKICH WE WSIACH GROTNIKI I JEZIERZYCE KOŚCIELNE INWESTOR GMINNY OŚRODEK KULTURY UL. K. KURPIŃSKIEGO WŁOSZAKOWICE PROJEKTANT MGR INŻ. EWA PRZECH-SZCZEPANIK UPR. NR 1150 / 88 / LO PODPIS PROJEKTANTA Włoszakowice, listopad 2012r. 1

NR 256/2 TEMAT POPRAWA STANU INFRASTRUKTURY SPOŁECZNO KULTURALNEJ W GMINIE WŁOSZAKOWICE POPRZEZ REMONTY ŚWIETLIC WIEJSKICH WE WSIACH GROTNIKI I JEZIERZYCE KOŚCIELNE

2 SPIS ZAWARTOŚCI PROJEKTU 1. Opis techniczny str. nr Oświadczenie projektanta str. nr6 3. Uprawnienia projektanta str. nr Zaświadczenie projektanta str. nr9 5. Obliczenia i zestawienie materiałów str. nr Rzut przyziemia-instalacja centralnego ogrzewania rys. nr 1 str. nr23 7. Rzut parteru-instalacja centralnego ogrzewania rys. nr 2 str. nr24 2

Obliczenia i zestawienie materiałów str. nr10-22 6.

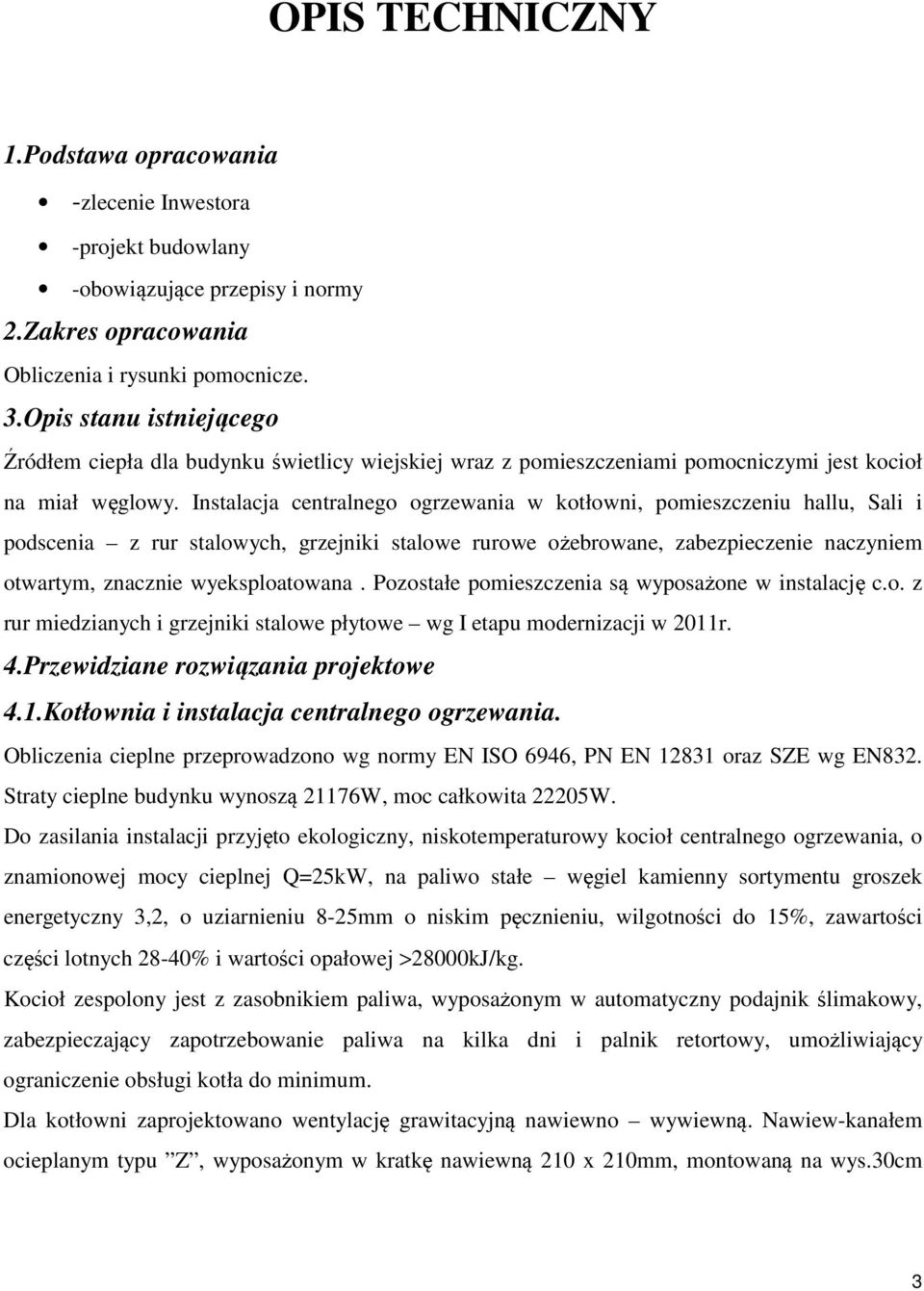

3 OPIS TECHNICZNY 1.Podstawa opracowania -zlecenie Inwestora -projekt budowlany -obowiązujące przepisy i normy 2.Zakres opracowania Obliczenia i rysunki pomocnicze. 3.Opis stanu istniejącego Źródłem ciepła dla budynku świetlicy wiejskiej wraz z pomieszczeniami pomocniczymi jest kocioł na miał węglowy. Instalacja centralnego ogrzewania w kotłowni, pomieszczeniu hallu, Sali i podscenia z rur stalowych, grzejniki stalowe rurowe ożebrowane, zabezpieczenie naczyniem otwartym, znacznie wyeksploatowana. Pozostałe pomieszczenia są wyposażone w instalację c.o. z rur miedzianych i grzejniki stalowe płytowe wg I etapu modernizacji w 2011r. 4.Przewidziane rozwiązania projektowe 4.1.Kotłownia i instalacja centralnego ogrzewania. Obliczenia cieplne przeprowadzono wg normy EN ISO 6946, PN EN oraz SZE wg EN832. Straty cieplne budynku wynoszą 21176W, moc całkowita 22205W. Do zasilania instalacji przyjęto ekologiczny, niskotemperaturowy kocioł centralnego ogrzewania, o znamionowej mocy cieplnej Q=25kW, na paliwo stałe węgiel kamienny sortymentu groszek energetyczny 3,2, o uziarnieniu 8-25mm o niskim pęcznieniu, wilgotności do 15%, zawartości części lotnych 28-40% i wartości opałowej >28000kJ/kg. Kocioł zespolony jest z zasobnikiem paliwa, wyposażonym w automatyczny podajnik ślimakowy, zabezpieczający zapotrzebowanie paliwa na kilka dni i palnik retortowy, umożliwiający ograniczenie obsługi kotła do minimum. Dla kotłowni zaprojektowano wentylację grawitacyjną nawiewno wywiewną. Nawiew-kanałem ocieplanym typu Z, wyposażonym w kratkę nawiewną 210 x 210mm, montowaną na wys.30cm 3

Instalacja centralnego ogrzewania w kotłowni, pomieszczeniu hallu, Sali i podscenia z rur stalowych, grzejniki stalowe rurowe ożebrowane, zabezpieczenie naczyniem otwartym, znacznie wyeksploatowana.

4 nad posadzką pomieszczenia kotłowni, wywiew - poprzez kratkę wywiewną 140x210mm do projektowanego kanału murowanego 140x140mm - ponad dach budynku. Zgodnie z normą PN-91/B-02413, do zabezpieczenia instalacji przyjęto naczynie wzbiorcze otwarte typu B o pojemności całkowitej Vc Vu=40dm³, rurę wznośną / bezpieczeństwa Ø35mm, rurę przelewową Ø35mm i rurę odpowietrzającą Ø15mm. Rurę przelewową należy sprowadzić nad zlew w pomieszczeniu kotłowni. Do obiegu wody w zładzie przyjęto pompę obiegową V = 0,3dm³/s, P = 34,4kPa. Odprowadzenie spalin z kotła - czopuchem 20x20cm, do istniejącego komina murowanego. Obliczenia hydrauliczne instalacji przeprowadzono przy użyciu programu InstalSoft , skrót obliczeń załączono do opracowania. Instalację centralnego ogrzewania zaprojektowano jako dwururową, pompową, o parametrach pracy w zakresie temperatur 70/50 C. Wykonanie instalacji centralnego ogrzewania przewidziano z rur miedzianych R-290 gr. 1,0mm wg normy PN-EN 1057, łączonych przez lutowanie kapilarne. Łączniki miedziane: do lutowania kapilarnego, z końcówkami gwintowanymi z brązu i mosiądzu wg normy PN-EN Armatura z mosiądzu, brązu lub stali odpornej na korozję. Montaż rurociągów zasilania i powrotu przewidziano w układzie z rozdziałem dolnym. Instalację centralnego ogrzewania w budynku należy montować w bruzdach ściennych i posadzkowych, w otulinie z pianki PE. Podczas montażu stosować zasady samokompensacji układu, poprzez zmiany kierunków przebiegu instalacji, umożliwiając rozkład wydłużeń pomiędzy punktami stałymi i przesuwnymi oraz montować kompensatory mieszkowe lub wydłużki U-kształtowe - zgodnie z zaleceniami producenta rur. W miejscach przejść przez przegrody budowlane osadzić tuleje osłonowe z tworzyw sztucznych, z wypełnieniem przestrzeni materiałem plastycznym. Przy montażu instalacji stosować zasady określone w Wytycznych stosowania i projektowania wewnętrznych instalacji wodociągowych i grzewczych z rur miedzianych. Po zakończeniu montażu rurociągów wykonać próbę szczelności instalacji. Do ogrzewania poszczególnych pomieszczeń wg normy EN442-2, przyjęto grzejniki z podejściem dolnym i zaworem wbudowanym, np. typu BUDERUS Logatrend VK-Plan, wyposażonych w miejscowe odpowietrzniki. Zawory należy uzbroić w głowice termostatyczne. 4

i rurę odpowietrzającą Ø15mm. Rurę przelewową należy sprowadzić nad zlew w pomieszczeniu kotłowni. Do obiegu wody w zładzie przyjęto pompę obiegową V = 0,3dm³/s, P = 34,4kPa.

5 Podczas próby na gorąco przeprowadzić regulację całej instalacji zgodnie z doborem nastaw zaworów termostatycznych. Po uzyskaniu pozytywnych wyników prób i pozytywnej opinii kominiarskiej, można przystąpić do odbioru instalacji. 3.5Próby szczelności Po zakończeniu montażu instalacji centralnego ogrzewania należy wykonać płukanie, następnie instalację poddać próbie szczelności. Napełniając instalację wodą należy dokonać tego przez filtr siatkowy o wielkości oczek max.80µm, zmniejszając tym samym efekty występowania korozji i erozji przewodów. Po uzyskaniu pozytywnego wyniku próby instalację zaizolować termicznie otuliną z pianki PE lambda (40), o współczynniku przewodzenia ciepła λ=0,038w/(m * K), gęstości 25-35kg/m³ i odporności ogniowej zgodnej z normą PN Wykonane instalacje wody zimnej i ciepłej poddać próbom szczelności na ciśnienie 1,5x ciśnienia w sieci wodociągowej, a po uzyskaniu pozytywnego wyniku rurociągi zaizolować. Dla kotłowni zaprojektowano wentylację grawitacyjną nawiewno wywiewną. Nawiew-kanałem ocieplanym typu Z, wyposażonym w kratkę nawiewną 210 x 210mm, montowaną na wys.30cm nad posadzką pomieszczenia kotłowni, wywiew - poprzez kratkę wywiewną 140x210mm do projektowanego kanału murowanego 140x140mm - ponad dach budynku. 5.Uwagi -Wszystkie roboty montażowe i próby wykonywać zgodnie z DTR producentów urządzeń -zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych część II -z zachowaniem obowiązujących norm i przepisów bhp i ppoż. -Wszystkie urządzenia i materiały montować zgodnie z DTR producenta, przy zastosowaniu akcesoriów maksymalnie eliminujących drgania i hałas. 5

5Próby szczelności Po zakończeniu montażu instalacji centralnego ogrzewania należy wykonać płukanie, następnie instalację poddać próbie szczelności.

6 Włoszakowice, r. OŚWIADCZENIE Niniejszym oświadczam, że projekt budowlany instalacji centralnego ogrzewania oraz modernizacji technologii kotłowni węglowej w budynku świetlicy wiejskiej w Jezierzycach Kościelnych, zlokalizowanym na działce budowlanej nr 256/2, Inwestor Gminny Ośrodek Kultury, sporządziłam zgodnie z obowiązującymi normami, przepisami oraz zasadami wiedzy technicznej. 6

modernizacji technologii kotłowni węglowej w budynku świetlicy wiejskiej w Jezierzycach
