1 PROJEKT BUDOWLANY INSTALACJE SANITARNE WEWNĘTRZNA INSTALACJA CENTRALNEGO OGRZEWANIA CPV , I WESTYCJA : BUDOWA WIEJSKIEGO OŚRODKA ZDROWIA Z PUNKTEM APTECZNYM, PUNKTEM POCZTOWYM I MIESZKANIEM SŁUŻBOWYM GMINA GÓRA KALWARIA, SOBIKÓW dz. nr ewid 60/1 I WESTOR : GMINA GÓRA KALWARIA GÓRA KALWARIA UL. 3-go MAJA 10 PROJEKTA T mgr inż. Małgorzata Świtkiewicz upr. bud. nr. GP-III-7342/8/93 SPRAWDZAJĄCY: mgr inż. Marek Lis upr. bud. nr. UAN-II-K-8386/114/84 WRZESIEŃ 2010 r. egz. nr 1 1

2 OŚWIADCZENIE PROJEKTANTA / SPRAWDZAJĄCEGO Radom, dnia Zgodnie z art.20 ust.4 -Prawa budowlanego (Dz. Nr 207 z 2003r poz z późniejszymi zmianami) oświadczamy jako projektant i sprawdzający, że projekt budowlany- obiektu: WEW ĘTRZ A I STALACJA CE TRAL EGO OGRZEWA IA dla budowy wiejskiego ośrodka zdrowia z punktem aptecznym, punktem pocztowym i mieszkaniem służbowym w miejscowości Sobików, gm. Góra Kalwaria dz. nr ewid 60/1 dla Inwestora :GMI A GÓRA KALWARIA Góra Kalwaria ul. 3-go Maja 10 sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT INST. SANITARNYCH: mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 SPRAWDZAJĄCY INST. SANITARNYCH: mgr inż. Marek Lis upr. bud. nr UAN-II-K-8386/114/84 2

3 SPIS TREŚCI DO PROJEKTU BUDOWLANEGO Wewnętrznej instalacji centralnego ogrzewania dla budowy wiejskiego ośrodka zdrowia z punktem aptecznym, punktem pocztowym i mieszkaniem służbowym w miejscowości Sobików, gm. Góra Kalwaria dz. nr ewid 60/1 Projekt zawiera : I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Charakterystyka projektowanego obiektu 4. Zamierzenia projektowe Instalacja centralnego ogrzewania 4.1. Źródło ciepła 4.2. Zapotrzebowanie ciepła 4.3. Przewody 4.4. Armatura, elementy grzejne 4.5. Regulacja instalacji 4.6. Izolacje termiczne 4.7. Próby Instalacja ciepła technologicznego 5. Uwagi wykonawczo-eksploatacyjne II. OBLICZENIA III. CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjno-wysokościowy rys. nr 1 2. Rzut parteru rys. nr 2 3. Rozwinięcie instalacji centralnego ogrzewania rys. nr 3 3

4 I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem inwestycji jest budowa budynku Wiejskiego Ośrodka Zdrowia z punktem aptecznym, punktem pocztowym i mieszkaniem służbowym w m. Sobików, gm. Góra Kalwaria dz. nr ewid. 60/1. Przedmiotem opracowania jest projekt budowlany wewnętrznej instalacji centralnego ogrzewania w projektowanym budynku. Zakres opracowania obejmuje: - instalację centralnego ogrzewania od wyjścia instalacji z lokalnej kotłowni olejowej do źródeł ciepła w poszczególnych ogrzewanych pomieszczeniach w budynku. 2. Podstawa opracowania Projekt opracowano w oparciu o: a) umowę z Inwestorem Gminą Góra Kalwaria nr 205/05/2010 z dnia b) decyzję nr724/2010 z o ustaleniu lokalizacji inwestycji celu publicznego dla zamierzenia inwestycyjnego polegającego na budowie Wiejskiego Ośrodka Zdrowia z punktem aptecznym, punktem pocztowym i mieszkaniem służbowym w m. Sobików, gm. Góra Kalwaria dz. nr ewid. 60/1 c) projekt budowlany architektoniczno-konstrukcyjny d) projekt zagospodarowania terenu e) Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz. U. Nr 75/2002 poz.690 z dn z późniejszymi zmianami f) aktualne katalogi branżowe g) obowiązujące przepisy i normy dotyczące projektowania i wykonawstwa instalacji sanitarnych i sieci zewnętrznych. COBRTI "Instal " W-wa h) warunki techniczne wyk. i odbioru rurociągów z tworzyw sztucznych. SGGiK W-wa 3. Charakterystyka projektowanego obiektu Teren inwestycji usytuowany jest w m. Sobików, gm. Góra Kalwaria przy drodze wojewódzkiej W-683 po jej północno-wschodniej stronie w otoczeniu terenów rolnych, budynków zagrodowych i mieszkaniowych jednorodzinnych o małej intensywności zabudowy. Powierzchnia terenu jest płaska z niewielkim spadkiem w kierunku południowym. Działka jest częściowo zabudowana, ogrodzona i zadrzewiona. Istniejącą zabudowę przewidziano do rozbiórki. Zaprojektowano nowy budynek parterowy, bez podpiwniczenia z nieużytkowym poddaszem przeznaczonym częściowo na urządzenia techniczne wentylacji mechanicznej. Budynek mieścić będzie Wiejski Ośrodek Zdrowia z poradnią ogólną i poradnią dzieci, punkt apteczny, punkt pocztowy, mieszkanie służbowe i pomieszczenia techniczne kotłowni. Przed wejściami głównymi do poszczególnych części obiektu zaprojektowano patio z zadaszeniem. Wymiary budynku w rzucie 24,52m x 27,52m. 4

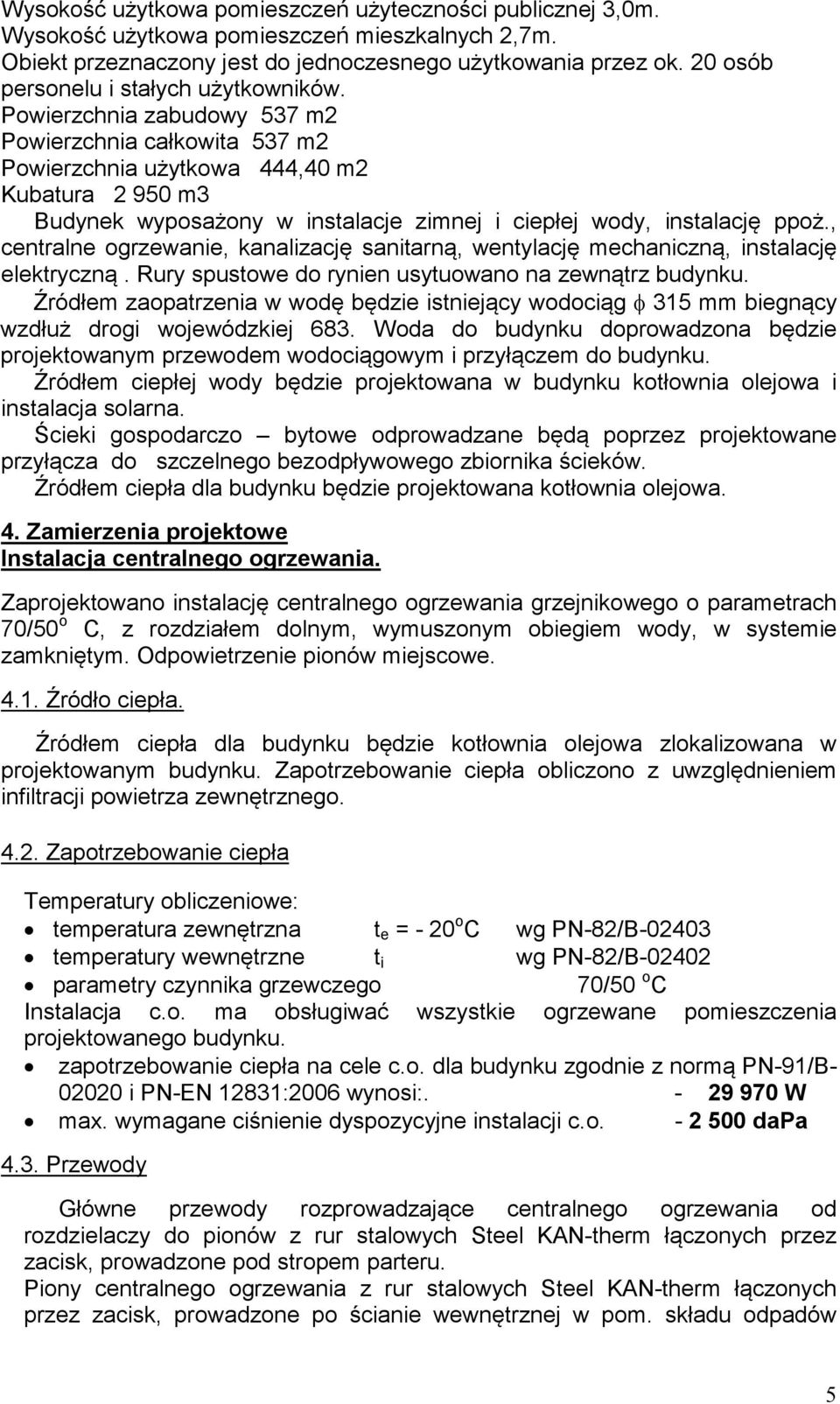

5 Wysokość użytkowa pomieszczeń użyteczności publicznej 3,0m. Wysokość użytkowa pomieszczeń mieszkalnych 2,7m. Obiekt przeznaczony jest do jednoczesnego użytkowania przez ok. 20 osób personelu i stałych użytkowników. Powierzchnia zabudowy 537 m2 Powierzchnia całkowita 537 m2 Powierzchnia użytkowa 444,40 m2 Kubatura m3 Budynek wyposażony w instalacje zimnej i ciepłej wody, instalację ppoż., centralne ogrzewanie, kanalizację sanitarną, wentylację mechaniczną, instalację elektryczną. Rury spustowe do rynien usytuowano na zewnątrz budynku. Źródłem zaopatrzenia w wodę będzie istniejący wodociąg φ 315 mm biegnący wzdłuż drogi wojewódzkiej 683. Woda do budynku doprowadzona będzie projektowanym przewodem wodociągowym i przyłączem do budynku. Źródłem ciepłej wody będzie projektowana w budynku kotłownia olejowa i instalacja solarna. Ścieki gospodarczo bytowe odprowadzane będą poprzez projektowane przyłącza do szczelnego bezodpływowego zbiornika ścieków. Źródłem ciepła dla budynku będzie projektowana kotłownia olejowa. 4. Zamierzenia projektowe Instalacja centralnego ogrzewania. Zaprojektowano instalację centralnego ogrzewania grzejnikowego o parametrach 70/50 o C, z rozdziałem dolnym, wymuszonym obiegiem wody, w systemie zamkniętym. Odpowietrzenie pionów miejscowe Źródło ciepła. Źródłem ciepła dla budynku będzie kotłownia olejowa zlokalizowana w projektowanym budynku. Zapotrzebowanie ciepła obliczono z uwzględnieniem infiltracji powietrza zewnętrznego Zapotrzebowanie ciepła Temperatury obliczeniowe: temperatura zewnętrzna t e = - 20 o C wg PN-82/B temperatury wewnętrzne t i wg PN-82/B parametry czynnika grzewczego 70/50 o C Instalacja c.o. ma obsługiwać wszystkie ogrzewane pomieszczenia projektowanego budynku. zapotrzebowanie ciepła na cele c.o. dla budynku zgodnie z normą PN-91/B i PN-EN 12831:2006 wynosi: W max. wymagane ciśnienie dyspozycyjne instalacji c.o dapa 4.3. Przewody Główne przewody rozprowadzające centralnego ogrzewania od rozdzielaczy do pionów z rur stalowych Steel KAN-therm łączonych przez zacisk, prowadzone pod stropem parteru. Piony centralnego ogrzewania z rur stalowych Steel KAN-therm łączonych przez zacisk, prowadzone po ścianie wewnętrznej w pom. składu odpadów 5

6 sanitarnych i obudowane płytami gipsowo-kartonowymi na stelażu systemowym. Podejścia do grzejników zasilanych od dołu z rur polietylenowych warstwowych PE-RT/Al./PE-RT KAN-therm, prowadzone w warstwach podłogowych, w obudowie z osłony z tworzywa sztucznego typu peszel Przejścia przewodów przez stropy i ściany w tulejach ochronnych Armatura, elementy grzejne Na odgałęzieniach, od rozdzielaczy w pomieszczeniu kotłowni do odrębnych obiegów grzewczych dla poszczególnych użytkowników, przewidziano pompy obiegowe, zawory odcinające, zawory zwrotne, filtry siatkowe oraz manometry, zawory trójdrogowe z siłownikiem.(pb technologii kotłowni) Komfort cieplny w pomieszczeniach zapewnią grzejniki stalowe płytowe (mieszkanie służbowe i punkt pocztowy) Radson Integra, z wbudowanymi zaworami termostatycznymi firmy Heimeier, i grzejniki stalowe płytowe (ośrodek zdrowia i punkt apteczny) higieniczne, RADSON Integra, z wbudowanym zaworem termostatycznym, firmy Heimeier i w łazience mieszkania służbowego grzejnik łazienkowy Radson Santorini C. Na gałązkach grzejnika łazienkowego zamontować zawór termostatyczny F- exakt, prosty, z precyzyjną nastawą wstępną i grzejnikowy zawór powrotny Regulux, Odpowietrzenie instalacji za pomocą odpowietrzników automatycznych montowanych na pionach. Przy grzejnikach zasilanych od dołu przewidziano armaturę podłączeniową Vekolux N do grzejników z wbudowaną wkładką zaworową, z możliwością odcięcia grzejnika, napełnienia, opróżnienia, z płynną regulacją wstępną, typ Regulacja instalacji temperatura czynnika grzejnego zależna od temperatury zewnętrznej i temperatury w pomieszczeniach, regulowana grzejnikowymi głowicami termostatycznymi, ciśnienie czynnika grzejnego zależne od nastaw zaworów grzejnikowych termostatycznych, 4.6. Izolacje termiczne Rury na całej długości poziomy rozprowadzające piony i poziome podejścia do grzejników zaizolować pianką poliuretanową w płaszczu ochronnym z folii PCV. Izolacja termiczna rurociągów powinna być zgodna z wymaganiami normy PN- 85/B Ogrzewnictwo i ciepłownictwo. Izolacja cieplna rurociągów, armatury i urządzeń. Wymagania i badania. Należy stosować izolację termiczną posiadającą odpowiednie dopuszczenia oraz atesty. Grubość izolacji Instalacja grzewcza zasilanie powrót DN mm 25 mm DN mm 20 mm DN mm 10 mm 6

7 Należy zwrócić uwagę na zaizolowanie trójników, na podejściach do grzejników zasilanych od dołu, w celu odizolowania przed bezpośrednim ich kontaktem z betonem wylewki Próby Próba ciśnieniowa instalacji c.o., na zimno (bez grzejników) - 6 barów. Próba ciśnieniowa instalacji c.o., na gorąco - 4 bary. Instalację przepłukać i dokonać nastawy wstępnej zaworów grzejnikowych. Woda, którą będzie napełniona instalacja musi spełniać wymagania PN-93/C Instalacja ciepła technologicznego. Instalacja ciepła technologicznego dwururowa, wodna, pompowa z rozdziałem dolnym, system zamknięty. Parametry instalacji c.o. 70/50 o C., Q c.t. = W. Poziom i pion c.t. z rur stalowych typ Steel, t max = 100 o C, p max = 1 MPa, technika połączeń Press. Instalacja c.t. zasila nagrzewnicę wodną centrali wentylacyjnej nawiewnowywiewnej z odzyskiem ciepła KOMPAKT REGO 1200HE zlokalizowanej na poddaszu obiektu. Armaturę c.t. przed nagrzewnicą wentylacyjną stanowią: - czujnik przeciwzamrożeniowy z trójnikiem do jego zamontowania (w dostawie z nagrzewnicą), - zawór regulacyjny z siłownikiem, przylgowym czujnikiem temperatury i kablem sterującym (w dostawie z nagrzewnicą), Próba ciśnieniowa na zimno instalacji c.t. 6 barów. Próba ciśnieniowa na gorąco instalacji c.t. 4 bary. 5. Uwagi wykonawczo eksploatacyjne * Całość robót należy wykonać zgodnie z wytycznymi budowlanymi oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II- -Roboty instalacyjne i instrukcją montażu dostarczona przez producenta rur Kan - therm * Izolacje przewodów wykonać zgodnie z instrukcją montażu dostarczoną przez producenta izolacji * Przed oddaniem do eksploatacji instalację należy dokładnie wyregulować po kilku dniach pracy instalacji, * Rurociągi przechodzące przez ściany prowadzić w tulejach ochronnych, - Wszystkie materiały i urządzenia instalacyjne określonych producentów, wymienione w opracowaniu, należy traktować jako przykładowe. Dopuszcza się wykorzystanie innych materiałów i urządzeń lecz o podobnej charakterystyce. opracowanie : mgr inż. Małgorzata Świtkiewicz upr. bud. nr GP-III-7342/8/93 7
