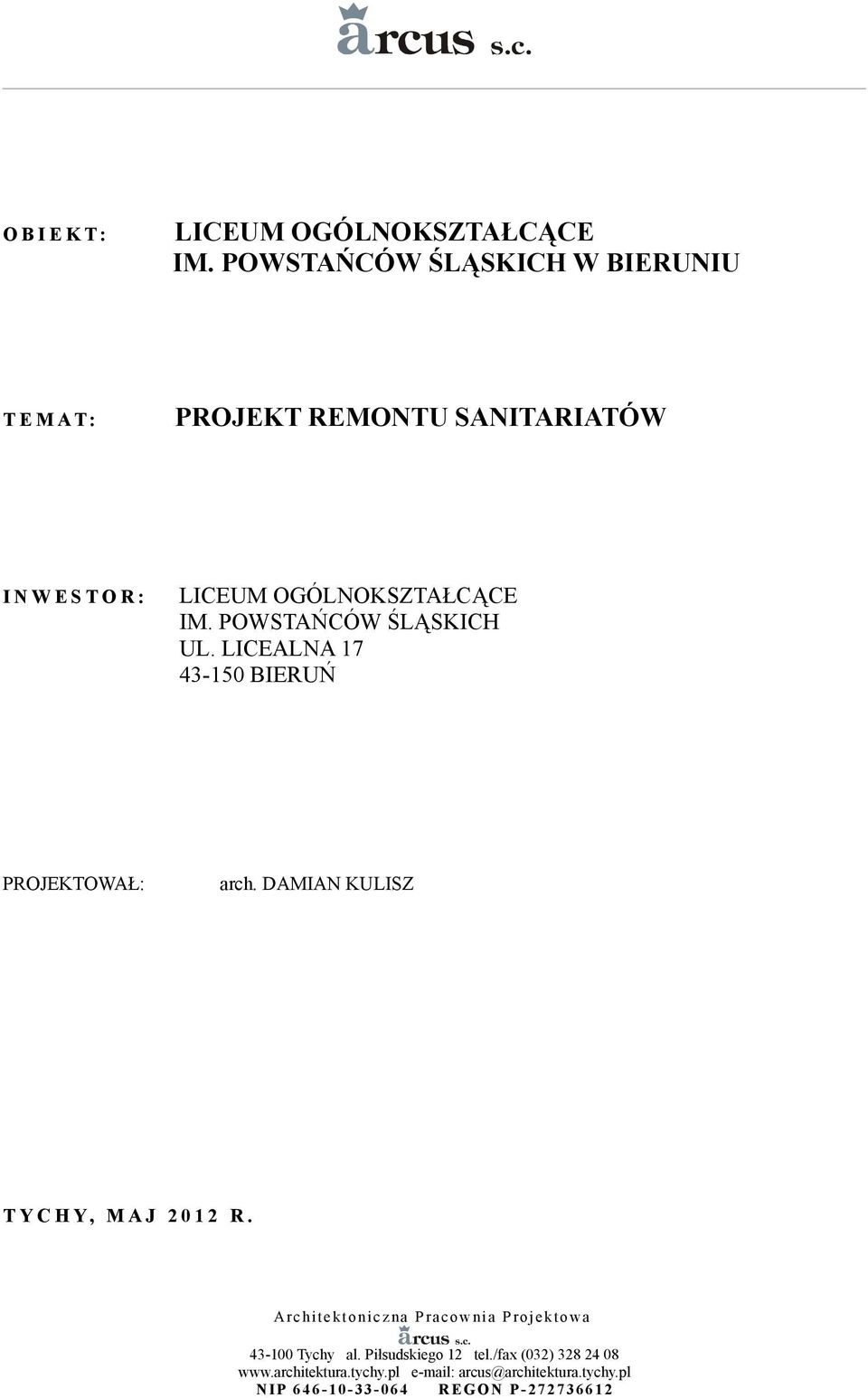

1 O B I E K T : LICEUM OGÓLNOKSZTAŁCĄCE IM. POWSTAŃCÓW ŚLĄSKICH W BIERUNIU T E M A T : PROJEKT REMONTU SANITARIATÓW I N W E S T O R : LICEUM OGÓLNOKSZTAŁCĄCE IM. POWSTAŃCÓW ŚLĄSKICH UL. LICEALNA BIERUŃ PROJEKTOWAŁ: arch. DAMIAN KULISZ T Y C H Y, M A J R. A rc hite ktoniczna Pra c ow nia Pr oj e ktowa Tychy al. Piłsudskiego 12 tel./fax (032) arcus@architektura.tychy.pl N IP R EGON P

POWSTAŃCÓW ŚLĄSKICH UL. LICEALNA 17 43-150 BIERUŃ PROJEKTOWAŁ: arch. DAMIAN KULISZ T Y C H Y, M A J 2 0 1 2 R.

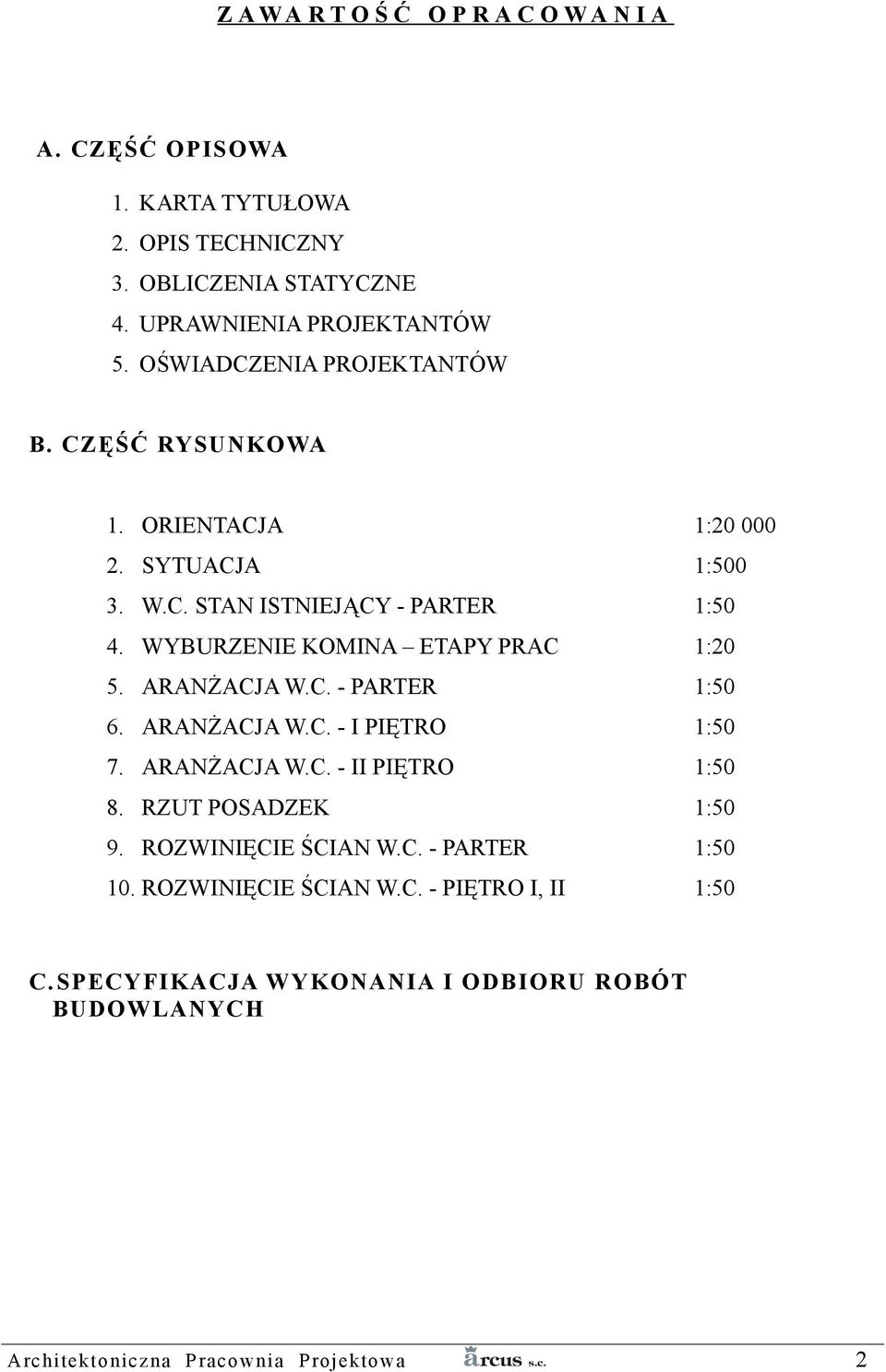

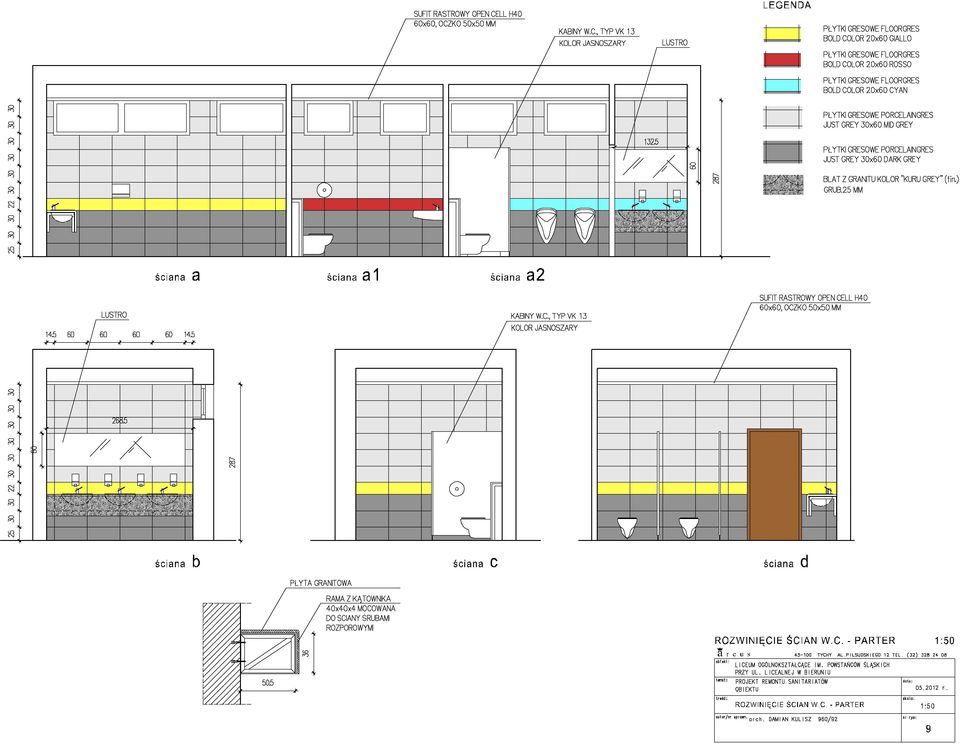

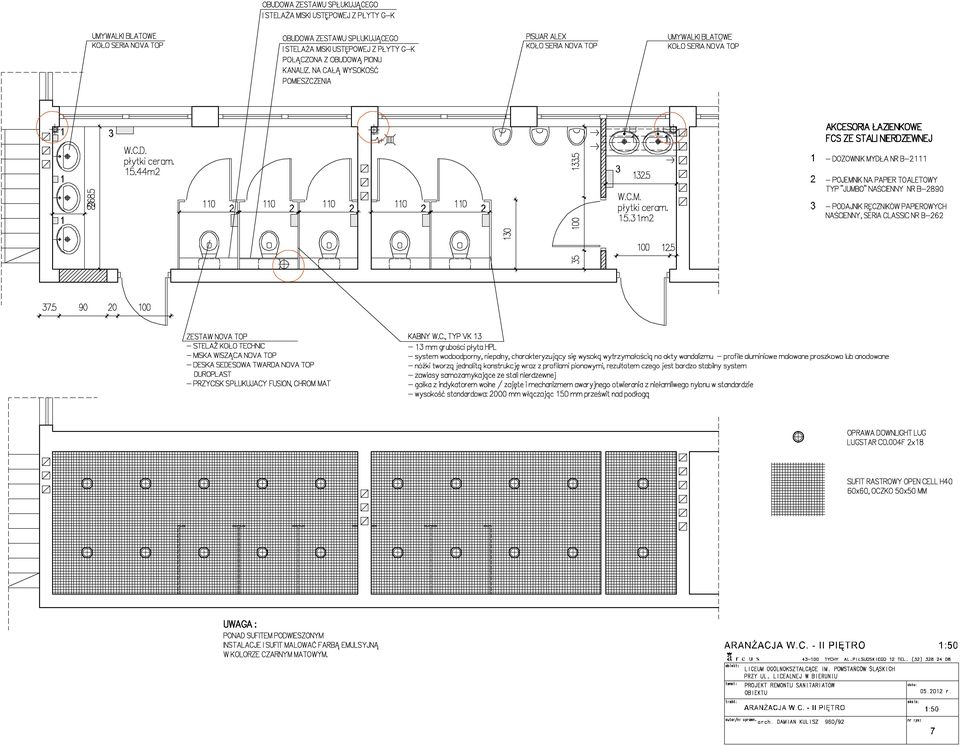

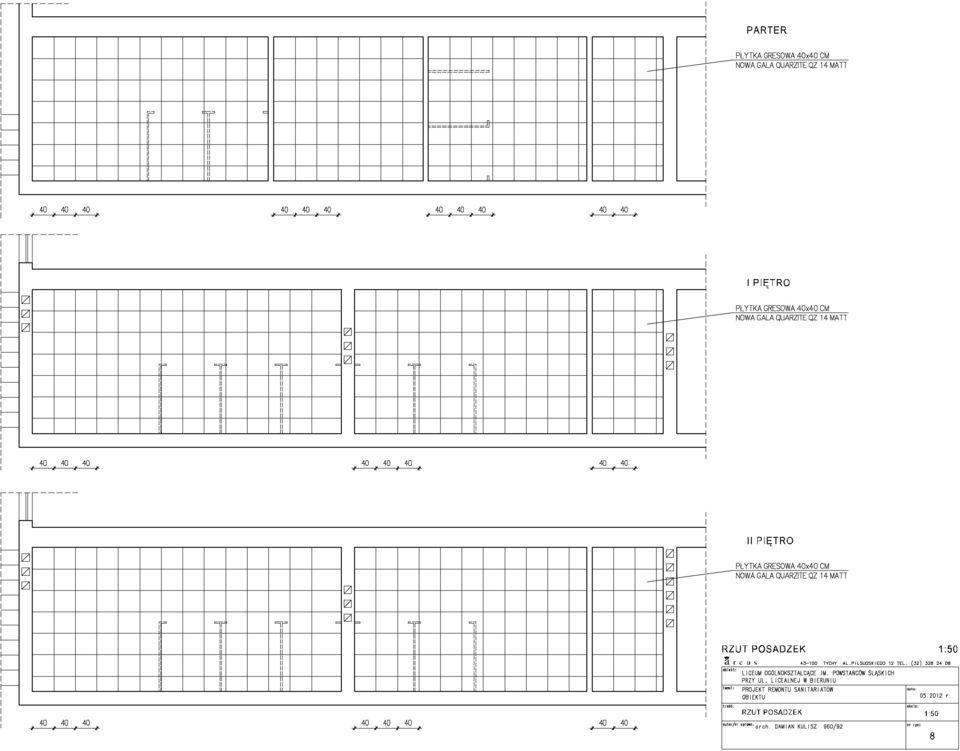

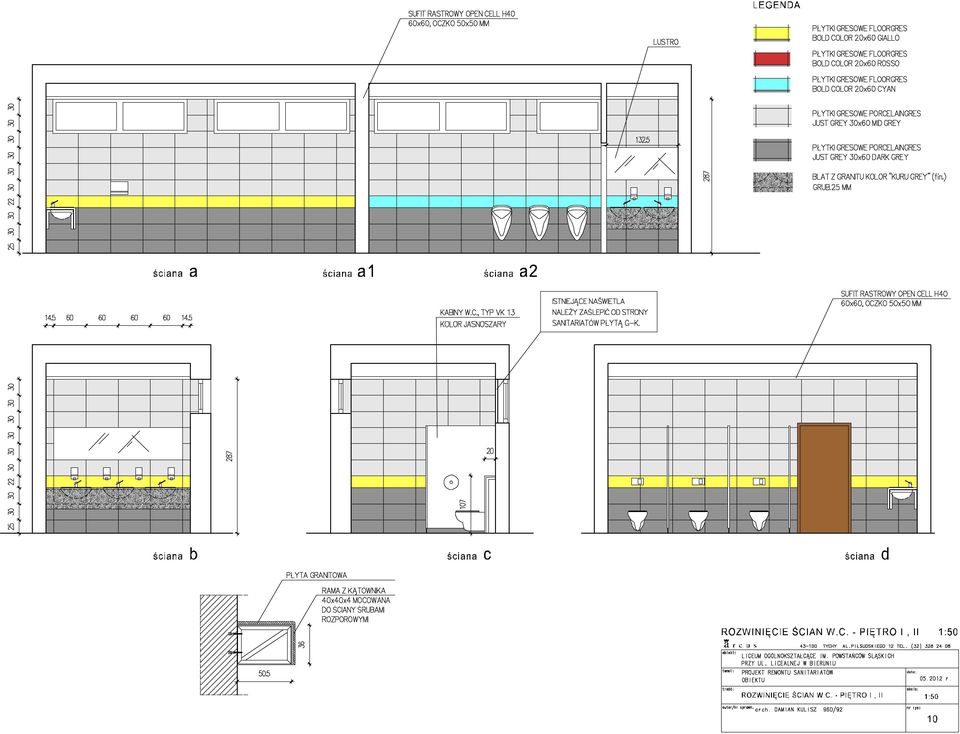

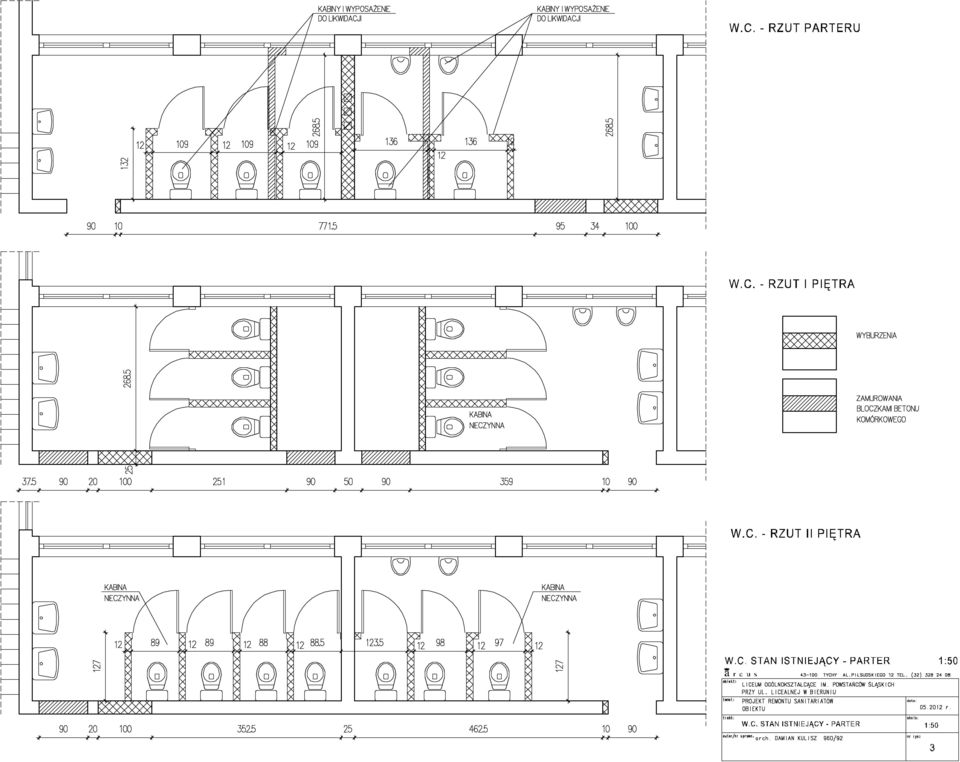

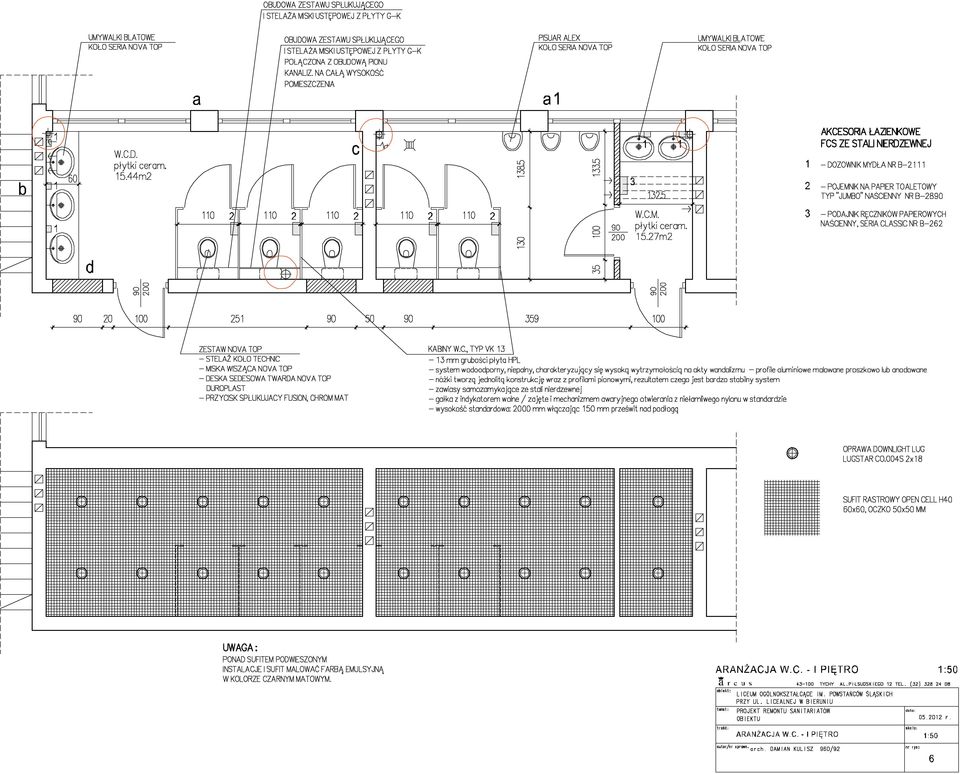

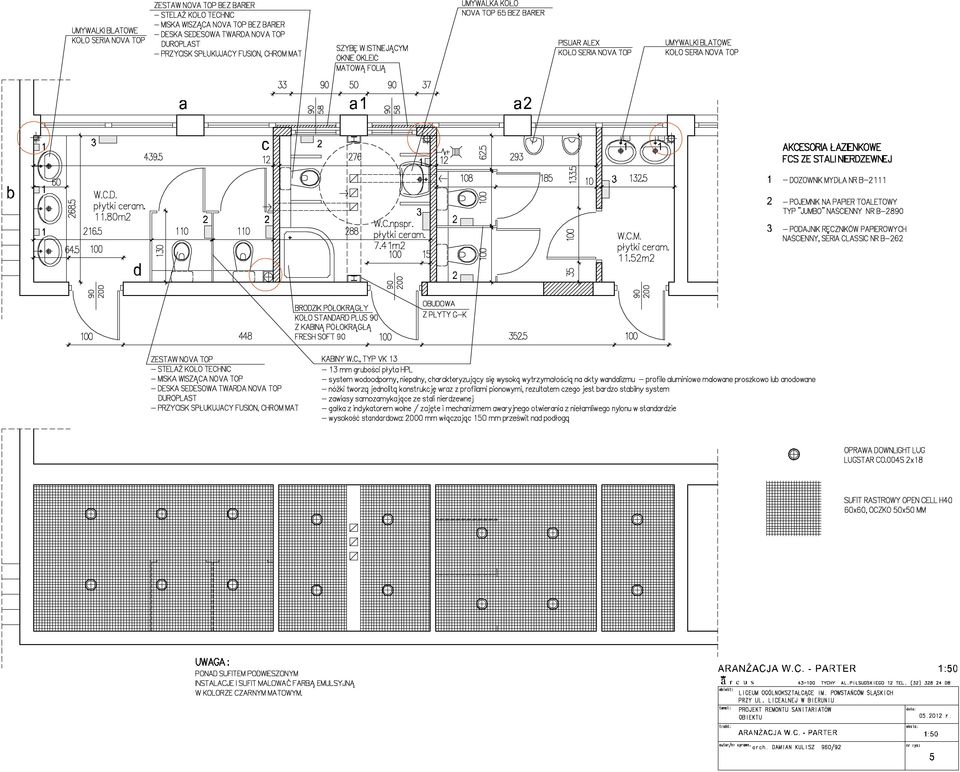

2 Z A W A R T O Ś Ć O P R A C O W A N I A A. CZĘŚĆ OPISOWA 1. KARTA TYTUŁOWA 2. OPIS TECHNICZNY 3. OBLICZENIA STATYCZNE 4. UPRAWNIENIA PROJEKTANTÓW 5. OŚWIADCZENIA PROJEKTANTÓW B. CZĘŚĆ RYSUNKOWA 1. ORIENTACJA 1: SYTUACJA 1: W.C. STAN ISTNIEJĄCY - PARTER 1:50 4. WYBURZENIE KOMINA ETAPY PRAC 1:20 5. ARANŻACJA W.C. - PARTER 1:50 6. ARANŻACJA W.C. - I PIĘTRO 1:50 7. ARANŻACJA W.C. - II PIĘTRO 1:50 8. RZUT POSADZEK 1:50 9. ROZWINIĘCIE ŚCIAN W.C. - PARTER 1: ROZWINIĘCIE ŚCIAN W.C. - PIĘTRO I, II 1:50 C. SPECYFIKACJA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Architektoniczna Pracownia Projektowa 2

WYBURZENIE KOMINA ETAPY PRAC 1:20 5. ARANŻACJA W.C. - PARTER 1:50 6. ARANŻACJA W.C. - I PIĘTRO 1:50 7. ARANŻACJA W.C. - II PIĘTRO 1:50 8.

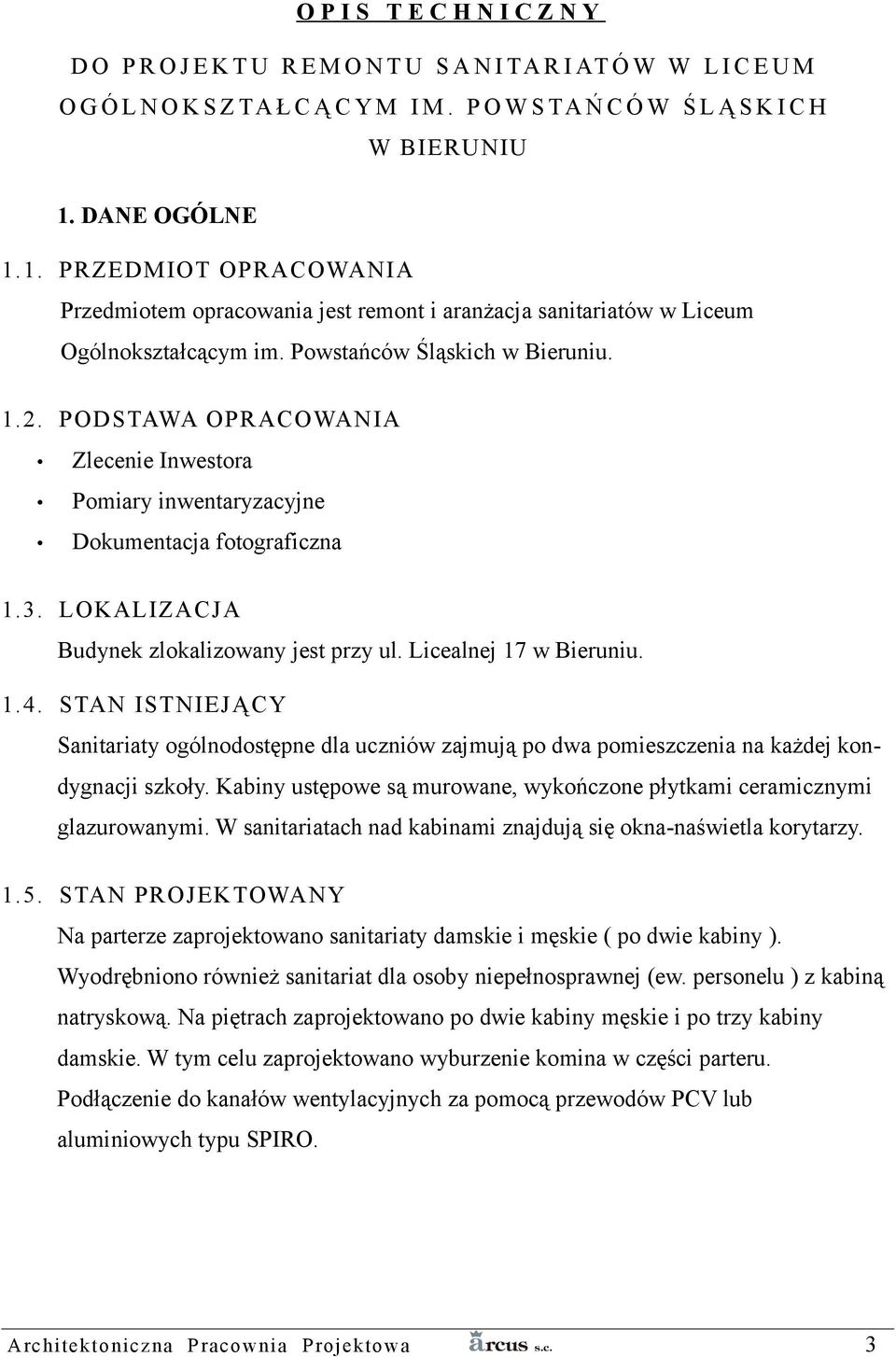

3 O P I S T E C H N I C Z N Y D O P R O J E K T U R E M O N T U S A N I TA R I AT Ó W W L I C E U M O G Ó L N O K S Z TA Ł C Ą C Y M I M. P O W S TA Ń C Ó W Ś L Ą S K I C H W BIERUNIU 1. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest remont i aranżacja sanitariatów w Liceum Ogólnokształcącym im. Powstańców Śląskich w Bieruniu PODSTAWA OPRACOWANIA Zlecenie Inwestora Pomiary inwentaryzacyjne Dokumentacja fotograficzna 1.3. LOKALIZACJA Budynek zlokalizowany jest przy ul. Licealnej 17 w Bieruniu STAN ISTNIEJĄCY Sanitariaty ogólnodostępne dla uczniów zajmują po dwa pomieszczenia na każdej kondygnacji szkoły. Kabiny ustępowe są murowane, wykończone płytkami ceramicznymi glazurowanymi. W sanitariatach nad kabinami znajdują się okna-naświetla korytarzy STAN PROJEKTOWANY Na parterze zaprojektowano sanitariaty damskie i męskie ( po dwie kabiny ). Wyodrębniono również sanitariat dla osoby niepełnosprawnej (ew. personelu ) z kabiną natryskową. Na piętrach zaprojektowano po dwie kabiny męskie i po trzy kabiny damskie. W tym celu zaprojektowano wyburzenie komina w części parteru. Podłączenie do kanałów wentylacyjnych za pomocą przewodów PCV lub aluminiowych typu SPIRO. Architektoniczna Pracownia Projektowa 3

PODSTAWA OPRACOWANIA Zlecenie Inwestora Pomiary inwentaryzacyjne Dokumentacja fotograficzna 1.3. LOKALIZACJA Budynek zlokalizowany jest przy ul. Licealnej 17 w Bieruniu. 1.4.

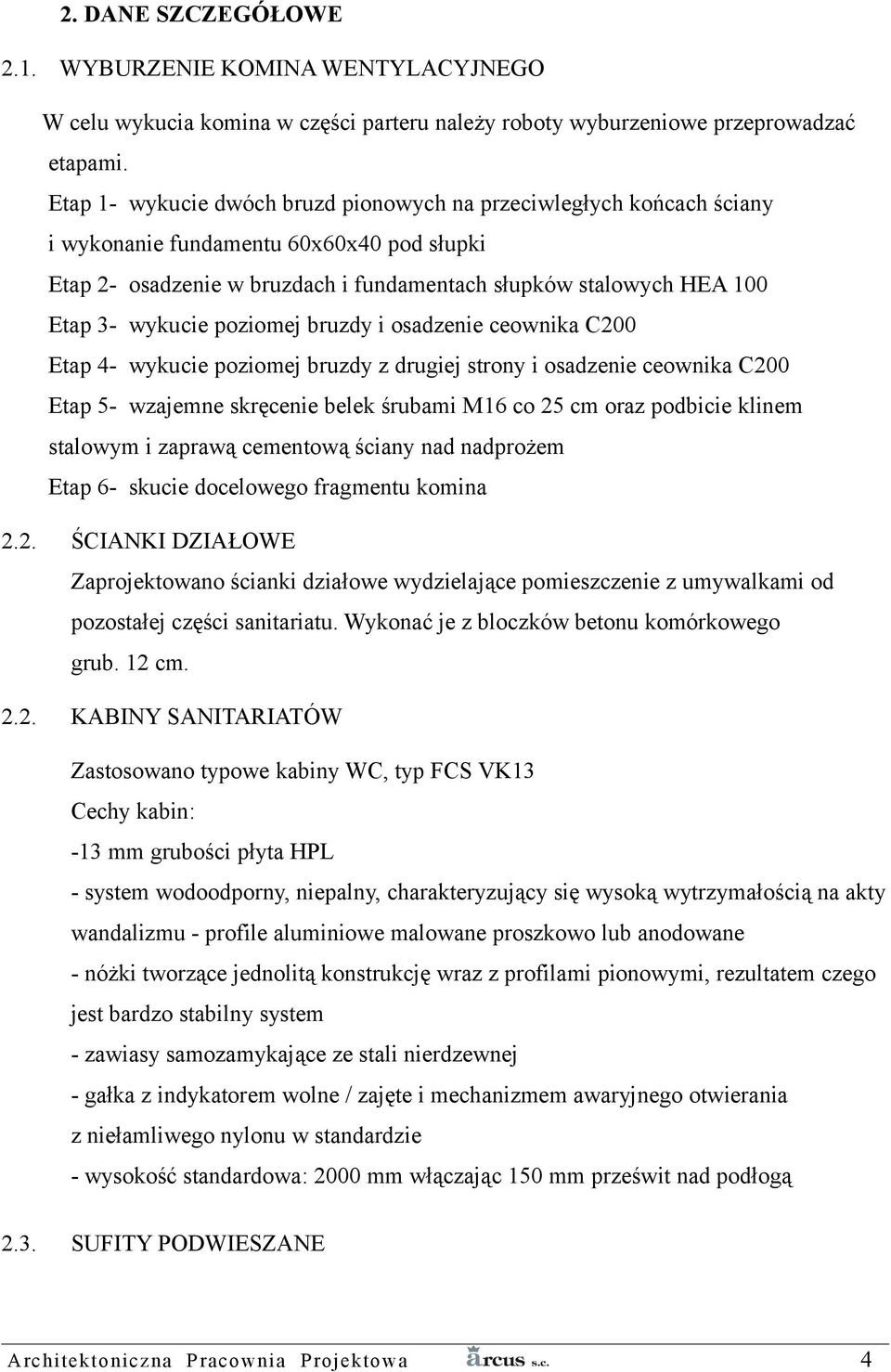

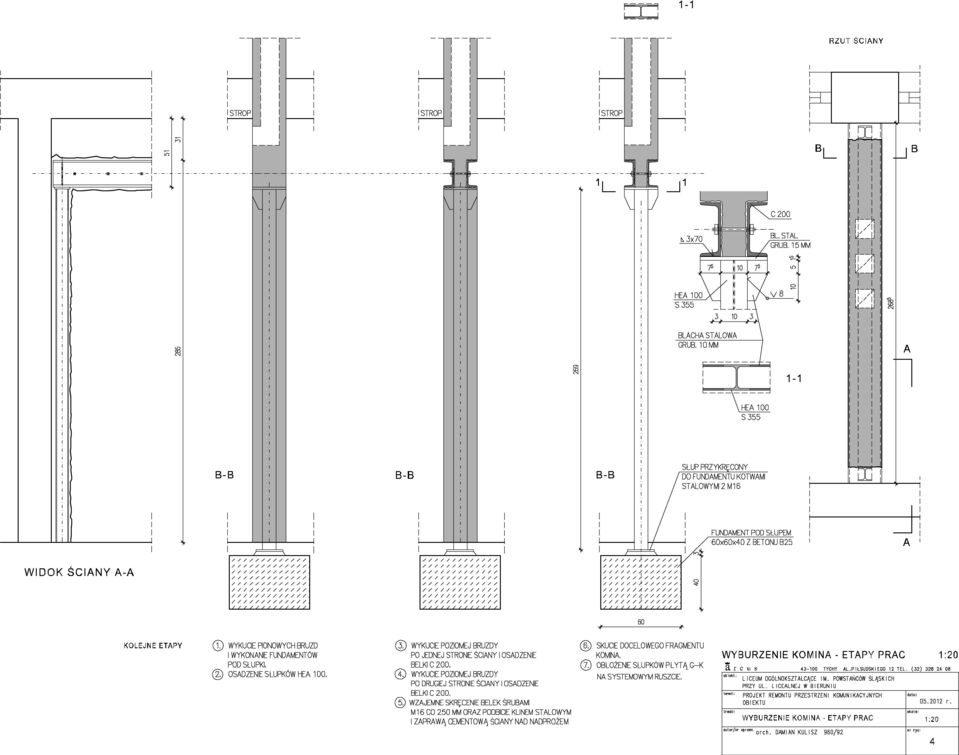

4 2. DANE SZCZEGÓŁOWE 2.1. WYBURZENIE KOMINA WENTYLACYJNEGO W celu wykucia komina w części parteru należy roboty wyburzeniowe przeprowadzać etapami. Etap 1- wykucie dwóch bruzd pionowych na przeciwległych końcach ściany i wykonanie fundamentu 60x60x40 pod słupki Etap 2- osadzenie w bruzdach i fundamentach słupków stalowych HEA 100 Etap 3- wykucie poziomej bruzdy i osadzenie ceownika C200 Etap 4- wykucie poziomej bruzdy z drugiej strony i osadzenie ceownika C200 Etap 5- wzajemne skręcenie belek śrubami M16 co 25 cm oraz podbicie klinem stalowym i zaprawą cementową ściany nad nadprożem Etap 6- skucie docelowego fragmentu komina 2.2. ŚCIANKI DZIAŁOWE Zaprojektowano ścianki działowe wydzielające pomieszczenie z umywalkami od pozostałej części sanitariatu. Wykonać je z bloczków betonu komórkowego grub. 12 cm KABINY SANITARIATÓW Zastosowano typowe kabiny WC, typ FCS VK13 Cechy kabin: -13 mm grubości płyta HPL - system wodoodporny, niepalny, charakteryzujący się wysoką wytrzymałością na akty wandalizmu - profile aluminiowe malowane proszkowo lub anodowane - nóżki tworzące jednolitą konstrukcję wraz z profilami pionowymi, rezultatem czego jest bardzo stabilny system - zawiasy samozamykające ze stali nierdzewnej - gałka z indykatorem wolne / zajęte i mechanizmem awaryjnego otwierania z niełamliwego nylonu w standardzie - wysokość standardowa: 2000 mm włączając 150 mm prześwit nad podłogą 2.3. SUFITY PODWIESZANE Architektoniczna Pracownia Projektowa 4

poziomej bruzdy i osadzenie ceownika C200 Etap 4- wykucie poziomej bruzdy z drugiej strony i osadzenie ceownika C200 Etap 5- wzajemne skręcenie belek śrubami M16 co 25 cm oraz podbicie klinem

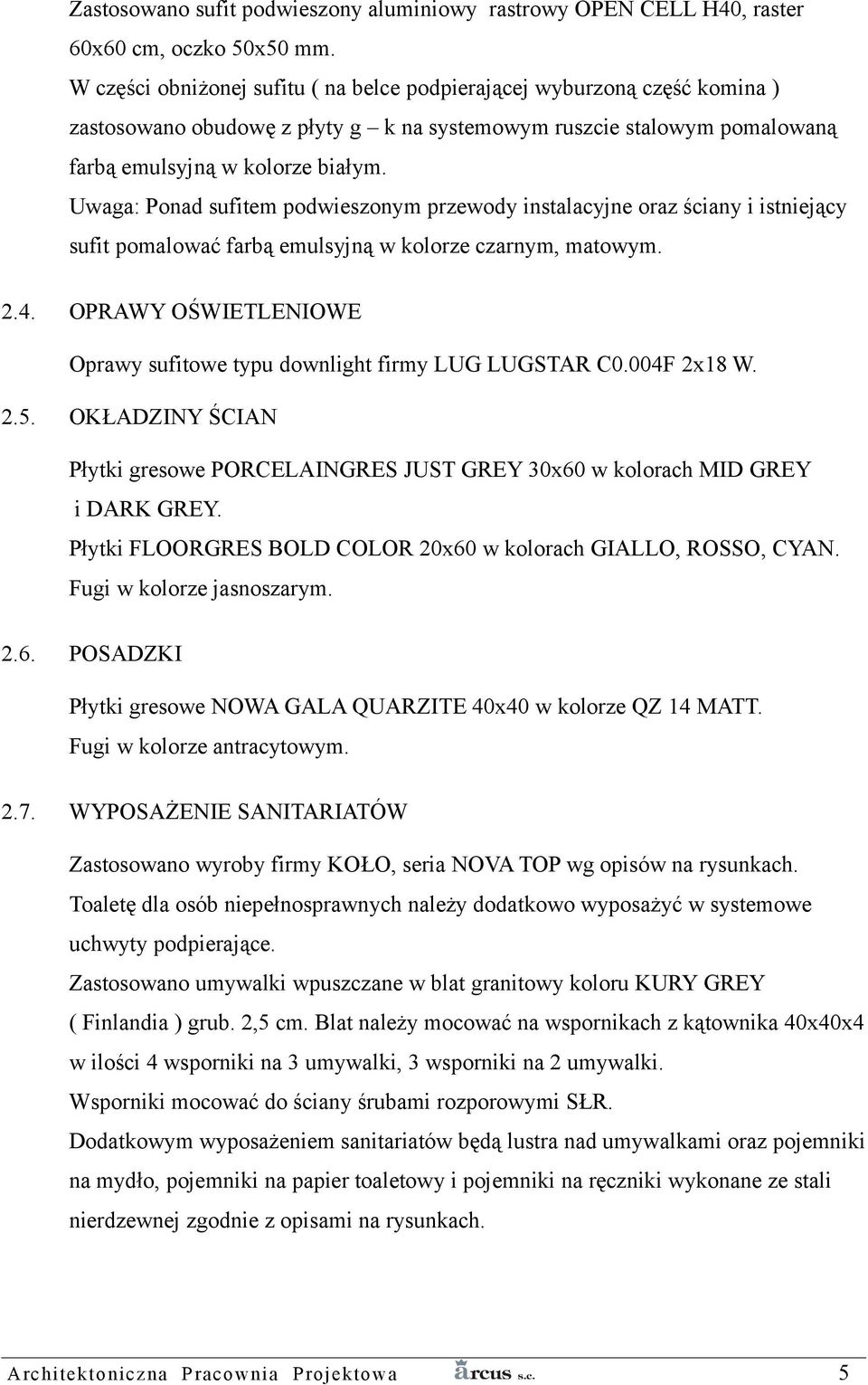

5 Zastosowano sufit podwieszony aluminiowy rastrowy OPEN CELL H40, raster 60x60 cm, oczko 50x50 mm. W części obniżonej sufitu ( na belce podpierającej wyburzoną część komina ) zastosowano obudowę z płyty g k na systemowym ruszcie stalowym pomalowaną farbą emulsyjną w kolorze białym. Uwaga: Ponad sufitem podwieszonym przewody instalacyjne oraz ściany i istniejący sufit pomalować farbą emulsyjną w kolorze czarnym, matowym OPRAWY OŚWIETLENIOWE Oprawy sufitowe typu downlight firmy LUG LUGSTAR C0.004F 2x18 W OKŁADZINY ŚCIAN Płytki gresowe PORCELAINGRES JUST GREY 30x60 w kolorach MID GREY i DARK GREY. Płytki FLOORGRES BOLD COLOR 20x60 w kolorach GIALLO, ROSSO, CYAN. Fugi w kolorze jasnoszarym POSADZKI Płytki gresowe NOWA GALA QUARZITE 40x40 w kolorze QZ 14 MATT. Fugi w kolorze antracytowym WYPOSAŻENIE SANITARIATÓW Zastosowano wyroby firmy KOŁO, seria NOVA TOP wg opisów na rysunkach. Toaletę dla osób niepełnosprawnych należy dodatkowo wyposażyć w systemowe uchwyty podpierające. Zastosowano umywalki wpuszczane w blat granitowy koloru KURY GREY ( Finlandia ) grub. 2,5 cm. Blat należy mocować na wspornikach z kątownika 40x40x4 w ilości 4 wsporniki na 3 umywalki, 3 wsporniki na 2 umywalki. Wsporniki mocować do ściany śrubami rozporowymi SŁR. Dodatkowym wyposażeniem sanitariatów będą lustra nad umywalkami oraz pojemniki na mydło, pojemniki na papier toaletowy i pojemniki na ręczniki wykonane ze stali nierdzewnej zgodnie z opisami na rysunkach. Architektoniczna Pracownia Projektowa 5

Uwaga: Ponad sufitem podwieszonym przewody instalacyjne oraz ściany i istniejący sufit pomalować farbą emulsyjną w kolorze czarnym, matowym. 2.4.

6 2.8. STOLARKA DRZWIOWA Istniejące wejściowe otwory drzwiowe do sanitariatów należy poszerzyć lub przesunąć ( zgodnie z projektem ).Zastosować drzwi typowe płytowe PORTA OKLEINOWANE CPL, pokrycie PROFESSIONAL, kolor ORZECH MODENA 1, wersja trzyzawiasowa STOLARKA OKIENNA W sanitariatach na parterze należy zamontować dwa nowe okna przed ( od strony pomieszczenia ) oknami istniejącymi. Okna istniejące należy okleić folią matową. Okna typowe, PCV, uchylne w kolorze białym NAŚWIETLA OKIENNE Istniejące naświetla okienne należy od strony sanitariatów zablendować płytą g-k na systemowym ruszcie stalowym. Opracował: arch. DAMIAN KULISZ Architektoniczna Pracownia Projektowa 6

STOLARKA OKIENNA W sanitariatach na parterze należy zamontować dwa nowe okna przed ( od strony pomieszczenia ) oknami istniejącymi.

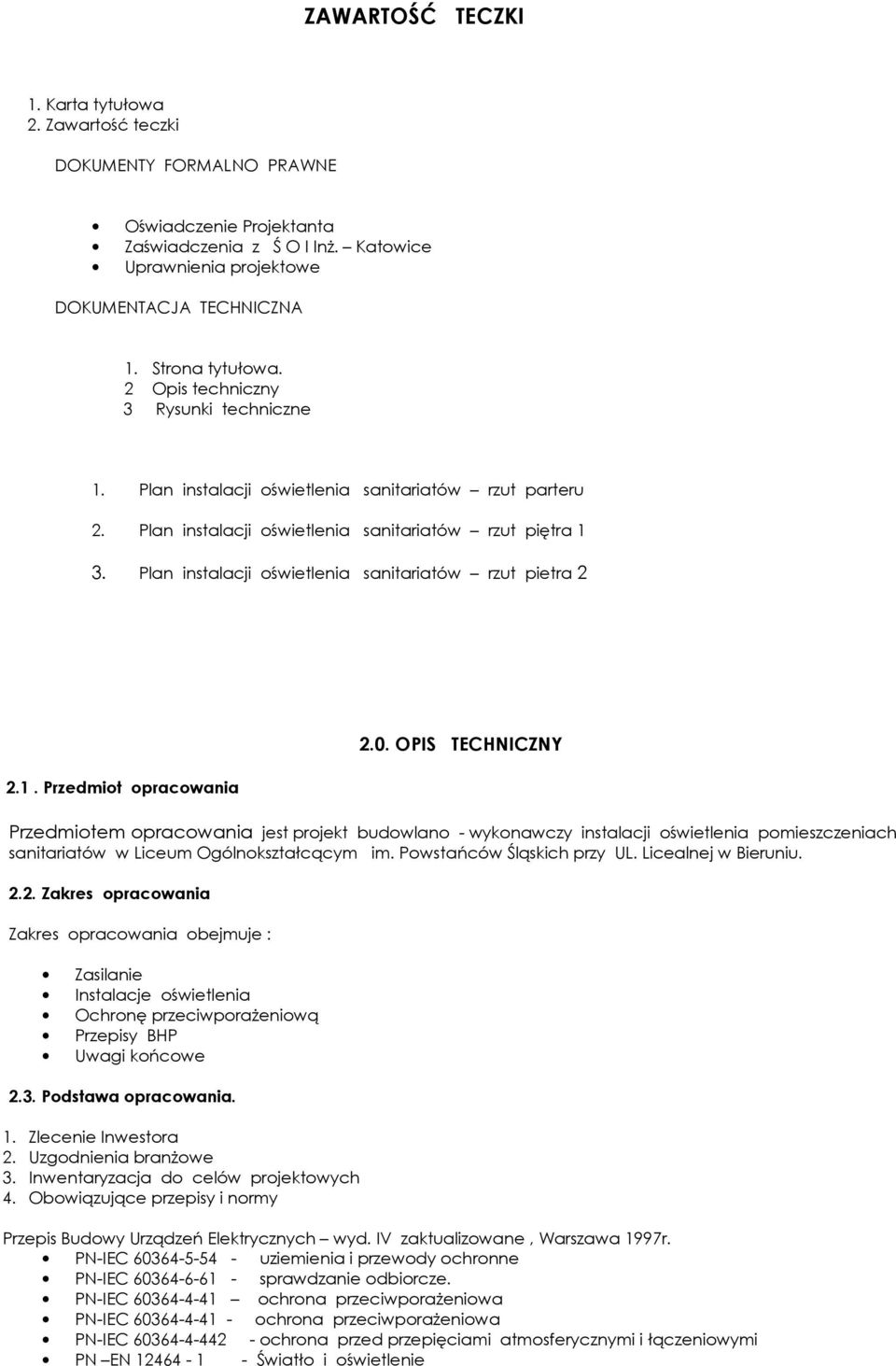

7 ZAWARTOŚĆ TECZKI 1. Karta tytułowa 2. Zawartość teczki DOKUMENTY FORMALNO PRAWNE Oświadczenie Projektanta Zaświadczenia z Ś O I Inż. Katowice Uprawnienia projektowe DOKUMENTACJA TECHNICZNA 1. Strona tytułowa. 2 Opis techniczny 3 Rysunki techniczne 1. Plan instalacji oświetlenia sanitariatów rzut parteru 2. Plan instalacji oświetlenia sanitariatów rzut piętra 1 3. Plan instalacji oświetlenia sanitariatów rzut pietra Przedmiot opracowania 2.0. OPIS TECHNICZNY Przedmiotem opracowania jest projekt budowlano - wykonawczy instalacji oświetlenia pomieszczeniach sanitariatów w Liceum Ogólnokształcącym im. Powstańców Śląskich przy UL. Licealnej w Bieruniu Zakres opracowania Zakres opracowania obejmuje : Zasilanie Instalacje oświetlenia Ochronę przeciwporażeniową Przepisy BHP Uwagi końcowe 2.3. Podstawa opracowania. 1. Zlecenie Inwestora 2. Uzgodnienia branżowe 3. Inwentaryzacja do celów projektowych 4. Obowiązujące przepisy i normy Przepis Budowy Urządzeń Elektrycznych wyd. IV zaktualizowane, Warszawa 1997r. PN-IEC uziemienia i przewody ochronne PN-IEC sprawdzanie odbiorcze. PN-IEC ochrona przeciwporażeniowa PN-IEC ochrona przeciwporażeniowa PN-IEC ochrona przed przepięciami atmosferycznymi i łączeniowymi PN EN Światło i oświetlenie

Plan instalacji oświetlenia sanitariatów rzut pietra 2 2.1. Przedmiot opracowania 2.0.

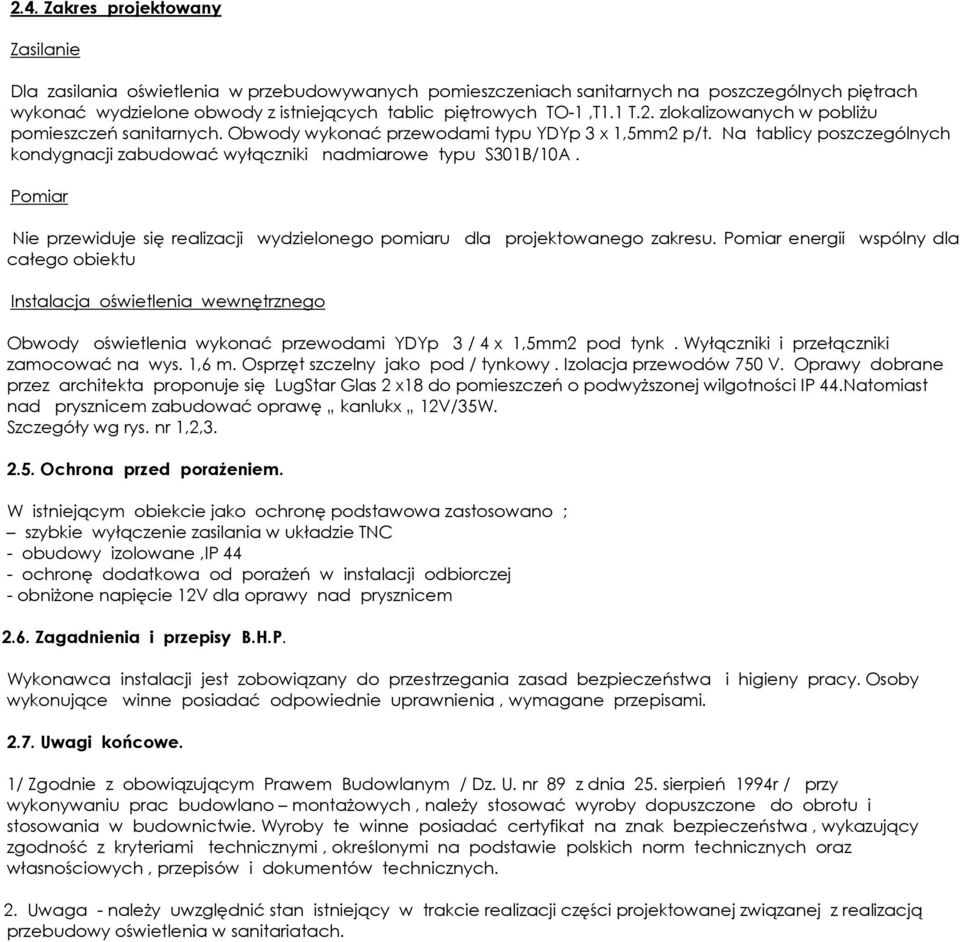

8 2.4. Zakres projektowany Zasilanie Dla zasilania oświetlenia w przebudowywanych pomieszczeniach sanitarnych na poszczególnych piętrach wykonać wydzielone obwody z istniejących tablic piętrowych TO-1,T1.1 T.2. zlokalizowanych w pobliżu pomieszczeń sanitarnych. Obwody wykonać przewodami typu YDYp 3 x 1,5mm2 p/t. Na tablicy poszczególnych kondygnacji zabudować wyłączniki nadmiarowe typu S301B/10A. Pomiar Nie przewiduje się realizacji wydzielonego pomiaru dla projektowanego zakresu. Pomiar energii wspólny dla całego obiektu Instalacja oświetlenia wewnętrznego Obwody oświetlenia wykonać przewodami YDYp 3 / 4 x 1,5mm2 pod tynk. Wyłączniki i przełączniki zamocować na wys. 1,6 m. Osprzęt szczelny jako pod / tynkowy. Izolacja przewodów 750 V. Oprawy dobrane przez architekta proponuje się LugStar Glas 2 x18 do pomieszczeń o podwyższonej wilgotności IP 44.Natomiast nad prysznicem zabudować oprawę kanlukx 12V/35W. Szczegóły wg rys. nr 1,2, Ochrona przed porażeniem. W istniejącym obiekcie jako ochronę podstawowa zastosowano ; szybkie wyłączenie zasilania w układzie TNC - obudowy izolowane,ip 44 - ochronę dodatkowa od porażeń w instalacji odbiorczej - obniżone napięcie 12V dla oprawy nad prysznicem 2.6. Zagadnienia i przepisy B.H.P. Wykonawca instalacji jest zobowiązany do przestrzegania zasad bezpieczeństwa i higieny pracy. Osoby wykonujące winne posiadać odpowiednie uprawnienia, wymagane przepisami Uwagi końcowe. 1/ Zgodnie z obowiązującym Prawem Budowlanym / Dz. U. nr 89 z dnia 25. sierpień 1994r / przy wykonywaniu prac budowlano montażowych, należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie. Wyroby te winne posiadać certyfikat na znak bezpieczeństwa, wykazujący zgodność z kryteriami technicznymi, określonymi na podstawie polskich norm technicznych oraz własnościowych, przepisów i dokumentów technicznych. 2. Uwaga - należy uwzględnić stan istniejący w trakcie realizacji części projektowanej związanej z realizacją przebudowy oświetlenia w sanitariatach.

Na tablicy poszczególnych kondygnacji zabudować wyłączniki nadmiarowe typu S301B/10A. Pomiar Nie przewiduje się realizacji wydzielonego pomiaru dla projektowanego zakresu.
