1 1 SPIS ZAWARTOŚCI OPRACOWANIA SPIS ZAWARTOŚCI OPRACOWANIA 1 I. OPIS TECHNICZNY 2 1. Dane do projektu 2 2. Układ projektu 3 3. Warunki geotechniczne, hydrologiczne i posadowienie 3 4. Zmiany w projekcie zamiennym 4 5. Opis konstrukcji Charakterystyka budynku Układ konstrukcyjny Elementy konstrukcyjne Dach Stropy Podciągi Słupy Schody Nadproża Fundamenty Ściany Konstrukcje wsporcze Dźwigi 7 6. Wymagania przeciwpożarowe konstrukcji 8 7. Roboty rozbiórkowe i remontowe 8 8. Uwagi specjalne dot. wykonania fundamentów: 9 II. SPIS POZYCJI I OBCIĄŻEŃ ORAZ WYNIKI OBLICZEŃ STATYCZNYCH 11 III. ZESTAWIENIE RYSUNKÓW 16

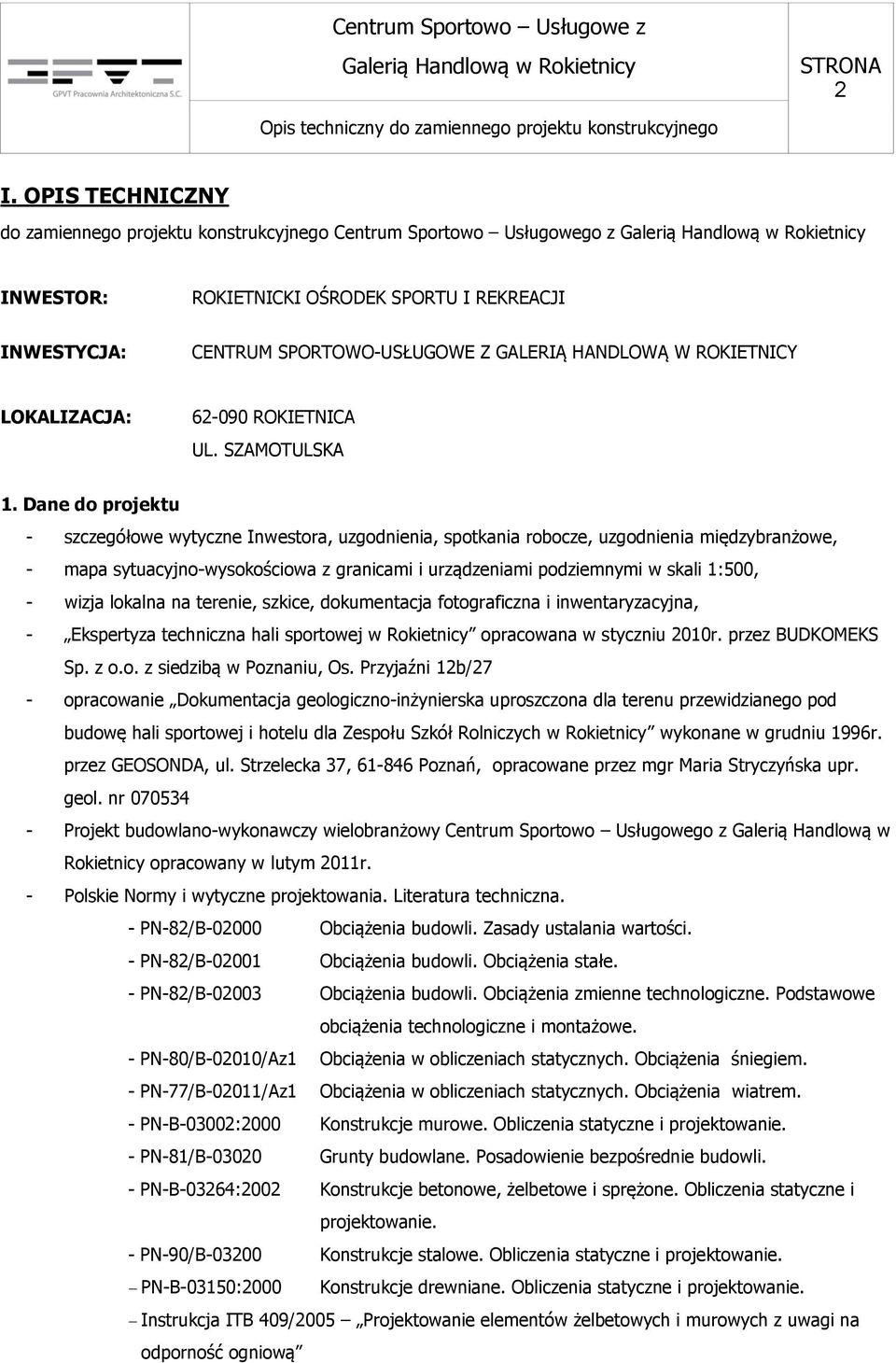

2 2 I. OPIS TECHNICZNY do zamiennego projektu konstrukcyjnego Centrum Sportowo Usługowego z INWESTOR: ROKIETNICKI OŚRODEK SPORTU I REKREACJI INWESTYCJA: CENTRUM SPORTOWO-USŁUGOWE Z GALERIĄ HANDLOWĄ W ROKIETNICY LOKALIZACJA: ROKIETNICA UL. SZAMOTULSKA 1. Dane do projektu - szczegółowe wytyczne Inwestora, uzgodnienia, spotkania robocze, uzgodnienia międzybranżowe, - mapa sytuacyjno-wysokościowa z granicami i urządzeniami podziemnymi w skali 1:500, - wizja lokalna na terenie, szkice, dokumentacja fotograficzna i inwentaryzacyjna, - Ekspertyza techniczna hali sportowej w Rokietnicy opracowana w styczniu 2010r. przez BUDKOMEKS Sp. z o.o. z siedzibą w Poznaniu, Os. Przyjaźni 12b/27 - opracowanie Dokumentacja geologiczno-inżynierska uproszczona dla terenu przewidzianego pod budowę hali sportowej i hotelu dla Zespołu Szkół Rolniczych w Rokietnicy wykonane w grudniu 1996r. przez GEOSONDA, ul. Strzelecka 37, Poznań, opracowane przez mgr Maria Stryczyńska upr. geol. nr Projekt budowlano-wykonawczy wielobranżowy Centrum Sportowo Usługowego z Galerią Handlową w Rokietnicy opracowany w lutym 2011r. - Polskie Normy i wytyczne projektowania. Literatura techniczna. - PN-82/B Obciążenia budowli. Zasady ustalania wartości. - PN-82/B Obciążenia budowli. Obciążenia stałe. - PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. - PN-80/B-02010/Az1 Obciążenia w obliczeniach statycznych. Obciążenia śniegiem. - PN-77/B-02011/Az1 Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. - PN-B-03002:2000 Konstrukcje murowe. Obliczenia statyczne i projektowanie. - PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. - PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. - PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B-03150:2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. Instrukcja ITB 409/2005 Projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową

3 3 2. Układ projektu 2.1. Przyjęto następujący układ pozycji obliczeniowych: Poz.1. Dach. Poz.2. Stropy. Poz.3. Podciągi. Poz.4. Słupy. Poz.5. Schody. Poz.6. Nadproża. Poz.7. Fundamenty. Poz.8. Konstrukcje wsporcze. 2.2.Wszystkie elementy konstrukcyjne oznaczono na rzutach i przekrojach. 3. Warunki geotechniczne, hydrologiczne i posadowienie. Na podstawie badań geotechnicznych wykonanych w grudniu 1996r. przez GEOSONDA z Poznania stwierdzono, że teren objęty inwestowaniem charakteryzuje się małokorzystnymi warunkami geotechnicznymi. Według kryteriów określonych w rozporządzeniu MSWIA z dnia 24 września 1998r, w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. Nr 126, poz.839), podłoże gruntowe projektowanego budynku charakteryzuje się złożonymi warunkami geotechnicznymi z uwagi na występowanie gruntów słabonośnych i okresowo wody gruntowej. Projektowany obiekt przyporządkowuje się do drugiej kategorii geotechnicznej w złożonych warunkach gruntowych. Morfologicznie badany teren stanowi fragment wysoczyzny dennomorenowej płaskiej zwanej Równiną Poznańską. Powierzchnia terenu jest w miarę płaska, rzędne wysokościowe kształtują się od 91,8-92,8m. W obrębie projektowanej hali sportowej pod 0,3-0,7m warstwą humusu i nasypów niekontrolowanych i cienką warstwą piasków drobnych i pylastych leżą gliny i gliny piaszczyste z domieszką żwiru. Zakłada się zdjęcie warstwy humusu i nasypów o średniej miąższości h=0,5m. W obrębie gruntów budujących podłoże badanego terenu wydzielono następujące warstwy geotechniczne: WARSTWA Ia piaski wilgotne, w stanie luźnym o I D =0,30 WARSTWA Ib piaski nawodnione, w stanie średniozagęszczonym o I D =0,50 WARSTWA IIa gliny, w stanie miękkoplastycznym o I L =0,54 WARSTWA IIb gliny, w stanie plastycznym o I L =0,42 WARSTWA IIc gliny, w stanie plastycznym o I L =0,29 Zwierciadło wód gruntowych jest napięte i występuje na głębokościach 4,8-6,4m p.p.t. a stabilizuje się na 90,5-91,4m npm. Po obfitych opadach lub roztopach będzie występowała woda w przypowierzchniowych piaskach na stropie glin. Projektuje się izolację przeciwwodną fundamentów i ścian fundamentowych. Fundamenty budynku posadawia się bezpośrednio na gruntach warstwy IIb glinach plastycznych. Nie wolno dopuścić do naruszenia struktury, nawilgocenia lub przemarznięcia gruntów spoistych występujących w

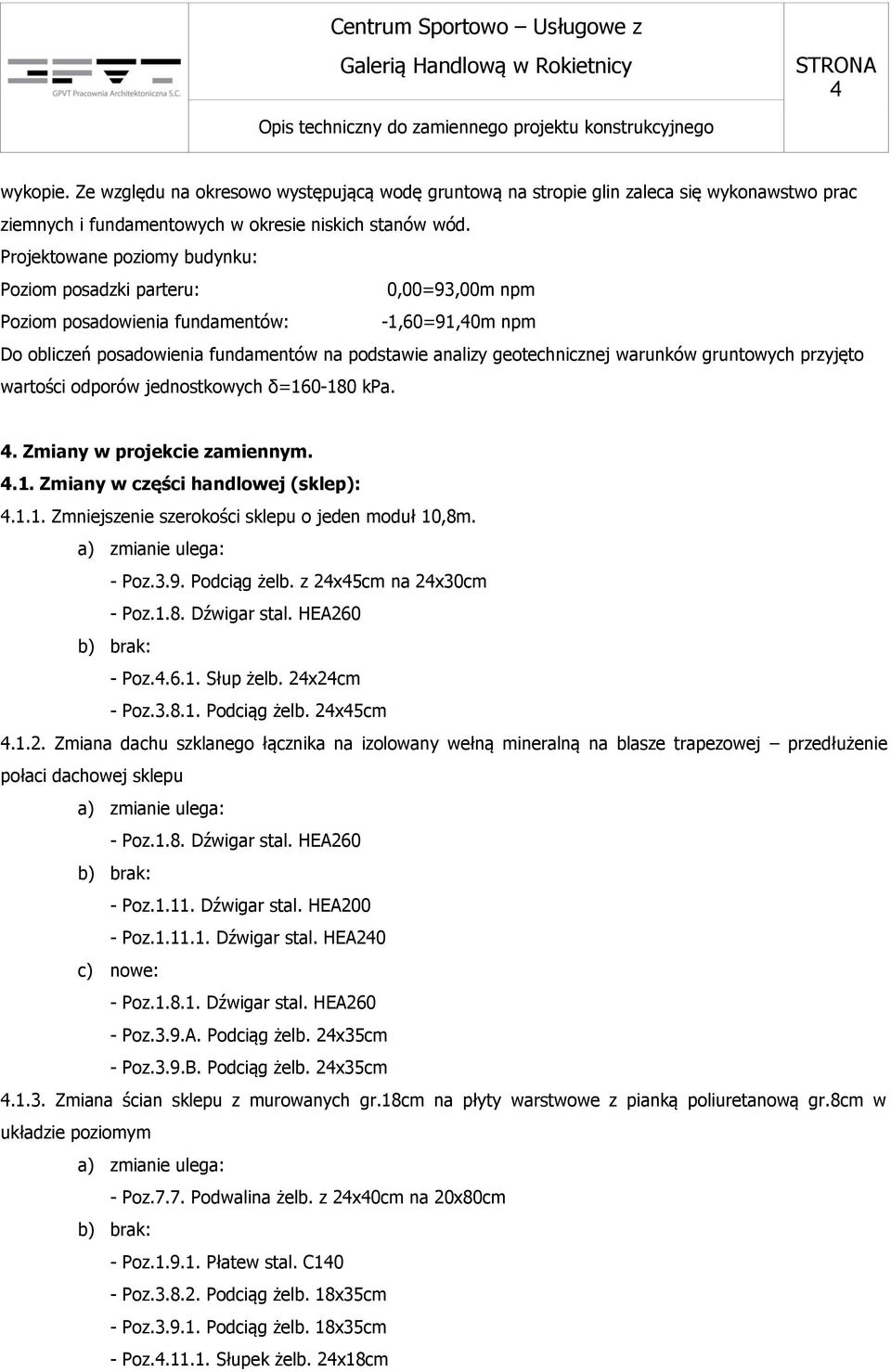

4 4 wykopie. Ze względu na okresowo występującą wodę gruntową na stropie glin zaleca się wykonawstwo prac ziemnych i fundamentowych w okresie niskich stanów wód. Projektowane poziomy budynku: Poziom posadzki parteru: 0,00=93,00m npm Poziom posadowienia fundamentów: -1,60=91,40m npm Do obliczeń posadowienia fundamentów na podstawie analizy geotechnicznej warunków gruntowych przyjęto wartości odporów jednostkowych δ= kpa. 4. Zmiany w projekcie zamiennym Zmiany w części handlowej (sklep): Zmniejszenie szerokości sklepu o jeden moduł 10,8m. a) zmianie ulega: - Poz.3.9. Podciąg żelb. z 24x45cm na 24x30cm - Poz.1.8. Dźwigar stal. HEA260 b) brak: - Poz Słup żelb. 24x24cm - Poz Podciąg żelb. 24x45cm Zmiana dachu szklanego łącznika na izolowany wełną mineralną na blasze trapezowej przedłużenie połaci dachowej sklepu a) zmianie ulega: - Poz.1.8. Dźwigar stal. HEA260 b) brak: - Poz Dźwigar stal. HEA200 - Poz Dźwigar stal. HEA240 c) nowe: - Poz Dźwigar stal. HEA260 - Poz.3.9.A. Podciąg żelb. 24x35cm - Poz.3.9.B. Podciąg żelb. 24x35cm Zmiana ścian sklepu z murowanych gr.18cm na płyty warstwowe z pianką poliuretanową gr.8cm w układzie poziomym a) zmianie ulega: - Poz.7.7. Podwalina żelb. z 24x40cm na 20x80cm b) brak: - Poz Płatew stal. C140 - Poz Podciąg żelb. 18x35cm - Poz Podciąg żelb. 18x35cm - Poz Słupek żelb. 24x18cm

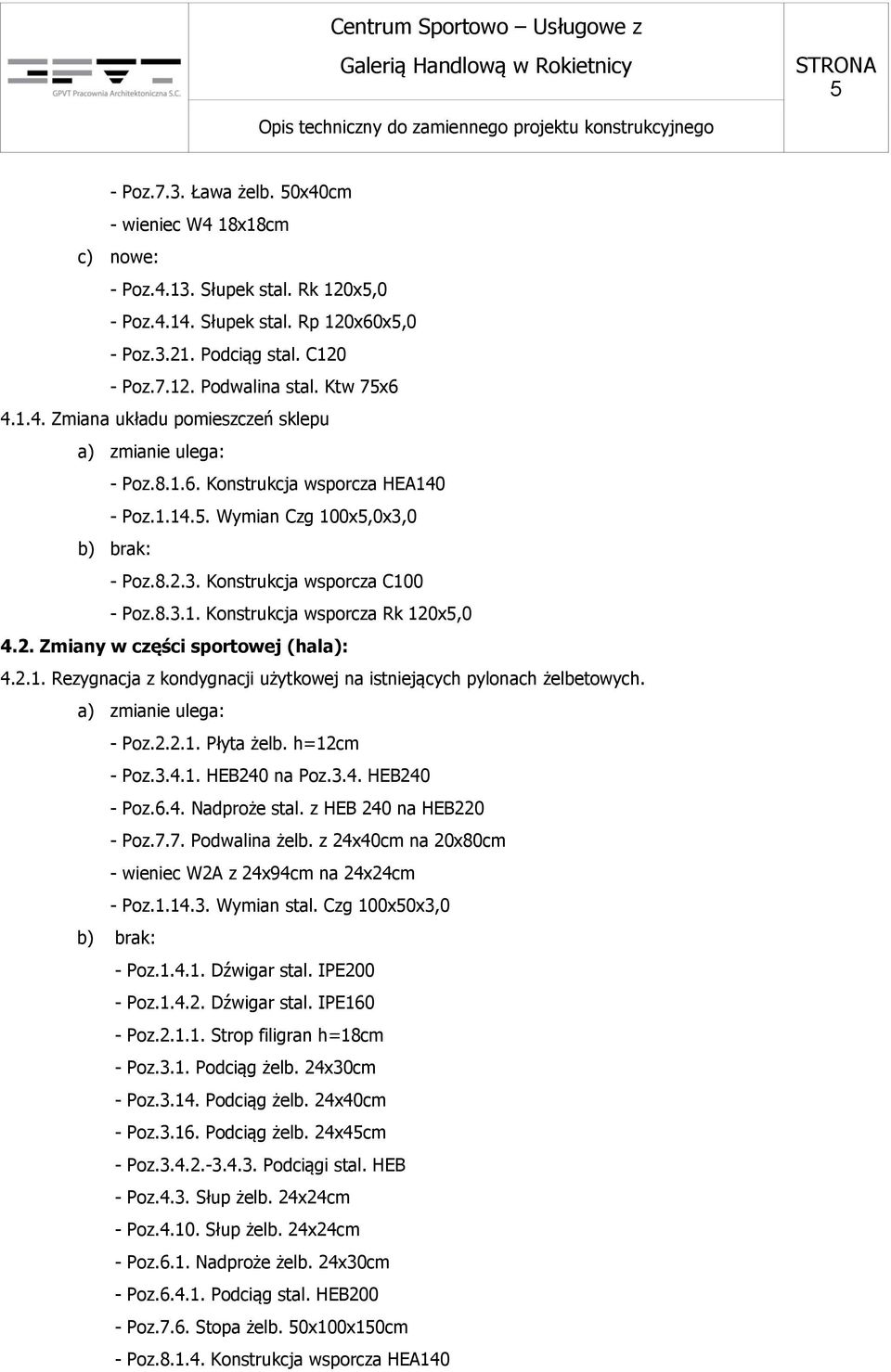

5 5 - Poz.7.3. Ława żelb. 50x40cm - wieniec W4 18x18cm c) nowe: - Poz Słupek stal. Rk 120x5,0 - Poz Słupek stal. Rp 120x60x5,0 - Poz Podciąg stal. C120 - Poz Podwalina stal. Ktw 75x Zmiana układu pomieszczeń sklepu a) zmianie ulega: - Poz Konstrukcja wsporcza HEA140 - Poz Wymian Czg 100x5,0x3,0 b) brak: - Poz Konstrukcja wsporcza C100 - Poz Konstrukcja wsporcza Rk 120x5, Zmiany w części sportowej (hala): Rezygnacja z kondygnacji użytkowej na istniejących pylonach żelbetowych. a) zmianie ulega: - Poz Płyta żelb. h=12cm - Poz HEB240 na Poz.3.4. HEB240 - Poz.6.4. Nadproże stal. z HEB 240 na HEB220 - Poz.7.7. Podwalina żelb. z 24x40cm na 20x80cm - wieniec W2A z 24x94cm na 24x24cm - Poz Wymian stal. Czg 100x50x3,0 b) brak: - Poz Dźwigar stal. IPE200 - Poz Dźwigar stal. IPE160 - Poz Strop filigran h=18cm - Poz.3.1. Podciąg żelb. 24x30cm - Poz Podciąg żelb. 24x40cm - Poz Podciąg żelb. 24x45cm - Poz Podciągi stal. HEB - Poz.4.3. Słup żelb. 24x24cm - Poz Słup żelb. 24x24cm - Poz.6.1. Nadproże żelb. 24x30cm - Poz Podciąg stal. HEB200 - Poz.7.6. Stopa żelb. 50x100x150cm - Poz Konstrukcja wsporcza HEA140

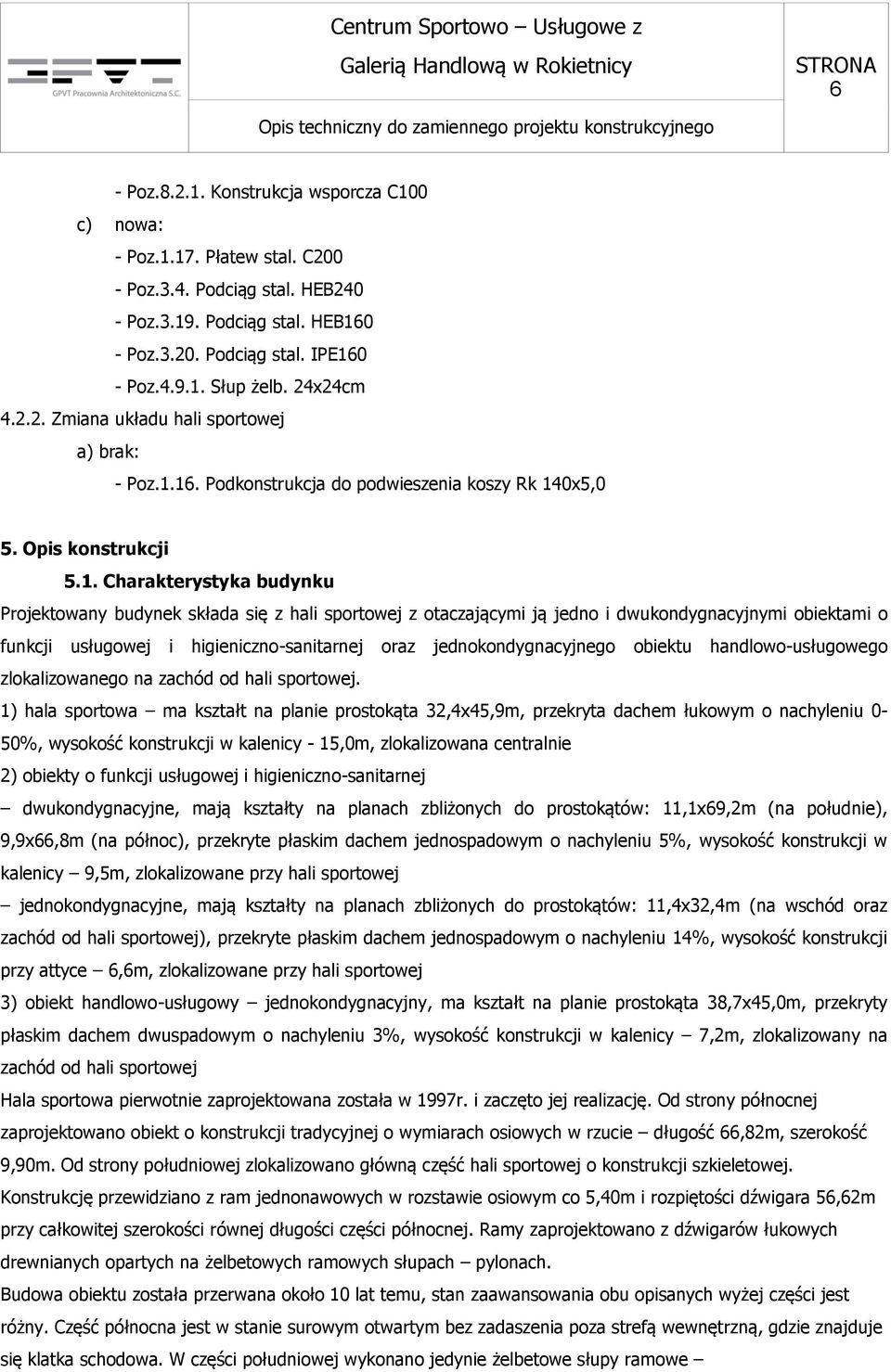

6 6 - Poz Konstrukcja wsporcza C100 c) nowa: - Poz Płatew stal. C200 - Poz.3.4. Podciąg stal. HEB240 - Poz Podciąg stal. HEB160 - Poz Podciąg stal. IPE160 - Poz Słup żelb. 24x24cm Zmiana układu hali sportowej a) brak: - Poz Podkonstrukcja do podwieszenia koszy Rk 140x5,0 5. Opis konstrukcji 5.1. Charakterystyka budynku Projektowany budynek składa się z hali sportowej z otaczającymi ją jedno i dwukondygnacyjnymi obiektami o funkcji usługowej i higieniczno-sanitarnej oraz jednokondygnacyjnego obiektu handlowo-usługowego zlokalizowanego na zachód od hali sportowej. 1) hala sportowa ma kształt na planie prostokąta 32,4x45,9m, przekryta dachem łukowym o nachyleniu 0-50%, wysokość konstrukcji w kalenicy - 15,0m, zlokalizowana centralnie 2) obiekty o funkcji usługowej i higieniczno-sanitarnej dwukondygnacyjne, mają kształty na planach zbliżonych do prostokątów: 11,1x69,2m (na południe), 9,9x66,8m (na północ), przekryte płaskim dachem jednospadowym o nachyleniu 5%, wysokość konstrukcji w kalenicy 9,5m, zlokalizowane przy hali sportowej jednokondygnacyjne, mają kształty na planach zbliżonych do prostokątów: 11,4x32,4m (na wschód oraz zachód od hali sportowej), przekryte płaskim dachem jednospadowym o nachyleniu 14%, wysokość konstrukcji przy attyce 6,6m, zlokalizowane przy hali sportowej 3) obiekt handlowo-usługowy jednokondygnacyjny, ma kształt na planie prostokąta 38,7x45,0m, przekryty płaskim dachem dwuspadowym o nachyleniu 3%, wysokość konstrukcji w kalenicy 7,2m, zlokalizowany na zachód od hali sportowej Hala sportowa pierwotnie zaprojektowana została w 1997r. i zaczęto jej realizację. Od strony północnej zaprojektowano obiekt o konstrukcji tradycyjnej o wymiarach osiowych w rzucie długość 66,82m, szerokość 9,90m. Od strony południowej zlokalizowano główną część hali sportowej o konstrukcji szkieletowej. Konstrukcję przewidziano z ram jednonawowych w rozstawie osiowym co 5,40m i rozpiętości dźwigara 56,62m przy całkowitej szerokości równej długości części północnej. Ramy zaprojektowano z dźwigarów łukowych drewnianych opartych na żelbetowych ramowych słupach pylonach. Budowa obiektu została przerwana około 10 lat temu, stan zaawansowania obu opisanych wyżej części jest różny. Część północna jest w stanie surowym otwartym bez zadaszenia poza strefą wewnętrzną, gdzie znajduje się klatka schodowa. W części południowej wykonano jedynie żelbetowe słupy ramowe

7 7 pylony oraz część ścian podłużnych. Całość obiektu nie została w żaden sposób zabezpieczona przed zmiennymi warunkami atmosferycznymi. Przewiduje się wykorzystanie ścian parteru ze stropem nad parterem podlegającym wzmocnieniu części północnej (ściany piętra i strop nad piętrem do rozbiórki) oraz żelbetowe pylony hali. Wg ekspertyzy technicznej nośność pylonów przy zastosowaniu dźwigara jednoprzęsłowego jest niewystarczająca - w związku z czym projektuje się dodatkowe podparcie dźwigarów dachowych kratownicami stalowymi co zmniejszy obciążenia pionowe i poziome przypadające na istniejące pylony Układ konstrukcyjny Konstrukcję hali sportowej stanowią dźwigary dachowe z drewna klejonego oparte na poprzecznych kratownicach stalowych o rozpiętości 32m oraz istniejących pylonach żelbetowych, rozstaw układów konstrukcyjnych 5,4m. Ściany szczytowe i podłużne hali murowane wzmacniane słupami i trzpieniami żelbetowymi. Obiekt od strony północnej układ konstrukcyjny jest tradycyjny, istniejący strop żelbetowy gr.24cm z płyt kanałowych oparty na ścianach murowanych gr.24cm posadowionych na ławach fundamentowych. Układ stropów poprzeczny. Dach lekki dźwigary stalowe oparte na ścianach murowanych wzmacnianych trzpieniami zakończonych wieńcem. Sztywność przestrzenną budynku uzyskuje się przez układ stropów, belek stalowych oraz wieńców żelbetowych. Obiekty od strony zachodniej i wschodniej układ konstrukcyjny jest szkieletowy, na fragmencie płyta stropowa żelbetowa oparta na belkach stalowych. Układ stropów podłużny (płyta jednokierunkowo zbrojona). Dach lekki płatwie stalowe oparte na istniejących pylonach. Sztywność przestrzenną budynku uzyskuje się przez układ stropów, belek stalowych oraz wieńców żelbetowych. Obiekt od strony południowej układ konstrukcyjny jest szkieletowy, strop żelbetowy typu filigran gr.18cm oparty na podciągach i słupach żelbetowych. Układ stropów podłużny. Rozstaw układów konstrukcyjnych ca. 5,1m. Dach lekki dźwigary stalowe oparte na ścianach murowanych wzmacnianych trzpieniami zakończonych wieńcem. Sztywność przestrzenną budynku uzyskuje się przez układ stropów, belek stalowych oraz wieńców żelbetowych. Obiekt handlowo-usługowy od strony zachodniej układ konstrukcyjny jest szkieletowy, podciągi żelbetowe oparte na słupach żelb. na siatce 7,5x10,8m. Dach lekki dźwigary stalowe oparte na podciągach żelbetowych. Sztywność przestrzenną budynku uzyskuje się przez układ podciągów żelbetowych i belek stalowych. Wprowadza się dylatacje między poszczególnymi projektowanymi i istniejącymi budynkami wypełnione miękkim materiałem izolacyjnym Elementy konstrukcyjne Dach Konstrukcja dachu hali sportowej stanowią jednoprzęsłowe pełnościenne dźwigary dachowe z drewna klejonego klasy GL-24 o rozpiętościach 15,3m i 20,4m w rozstawie 5,4m, płatwie z drewna klejonego co 2,55m z ułożoną

8 8 blachą trapezową łukową LT40/1,0mm. Oparcie płatwi na dźwigarach, w układach skrajnych na ścianach szczytowych hali. Podparcie dźwigarów dachowych na istniejących pylonach żelbetowych oraz na dwóch kratownicach stalowych o rozpiętości 32,4m. Szczegóły oparcia dźwigarów na kratownicy stalowej oraz pylonie żelbetowym pozostawiono do rozwiązania producentowi dźwigarów z drewna klejonego. Dokładna geometria oraz wymiary dźwigarów i płatwi dachowych oraz układ tężników dachu wg projektu wykonawczego konstrukcji dachu z drewna klejonego opracowanego przez producenta. Pod oparcie dźwigarów projektuje się kratownice stalowe o rozpiętości 32,04m. Wysokość konstrukcyjna kratownicy 2,3m. Pasy z profili zamkniętych 30x30cm, skratowanie 18x18cm. Podniesienie wykonawcze kratownicy (przeciwstrzałka) 80mm. Oparcie kratownicy na słupach żelbetowych zlokalizowanych w ścianach szczytowych hali. Kratownice stalowe należy zabezpieczyć przed korozją i ppoż pęczniejącymi powłokami malarskimi R30. Grubości poszczególnych powłok wg zaleceń producenta. Obiekty od strony zachodniej i wschodniej hali sportowej konstrukcję dachu stanowią jednoprzęsłowe płatwie stalowe z ceownika co 1,8m z ułożoną blachą trapezową TR40/0,75mm. Oparcie płatwi na istniejących pylonach żelbetowych. Płatwie stalowe należy zabezpieczyć przed korozją i ppoż pęczniejącymi powłokami malarskimi R30. Grubości poszczególnych powłok wg zaleceń producenta. Obiekty od strony północnej i południowej hali sportowej - konstrukcję stanowią jedno i dwuprzęsłowe dźwigary stalowe IPE i HEA co 2,9-3,4m z ułożoną blachą trapezową TR60/1,00mm. Stężenia połaciowe z prętów 20. Oparcie dźwigarów na podciągach i wieńcach żelbetowych. Dźwigary stalowe należy zabezpieczyć przed korozją i ppoż pęczniejącymi powłokami malarskimi R30. Grubości poszczególnych powłok wg zaleceń producenta. Obiekt handlowo-usługowy od strony zachodniej hali sportowej konstrukcję stanowią czteroprzęsłowe dźwigary stalowe HEA260 o rozpiętości przęsła 3x10,8+6,3 7,5m w rozstawie co 3,75m, na nich dwuprzęsłowe płatwie stalowe z ceownika C140 co 2,16m z ułożoną blachą trapezową TR40/0,75mm. Stężenia połaciowe z prętów 16. Oparcie dźwigarów na podciągach żelbetowych. Dźwigary i płatwie stalowe należy zabezpieczyć przed korozją i ppoż pęczniejącymi powłokami malarskimi R15. Grubości poszczególnych powłok wg zaleceń producenta. Stal konstrukcyjna na kratownice stalowe: S355. Stal konstrukcyjna na dźwigary stalowe: S Stropy Obiekty na wschód i zachód od hali sportowej na fragmencie płyta żelbetowa gr.12cm, oparcie na belkach stalowych HEB co 1,8m rozpiętych między podciągiem stalowym a ścianą murowaną z wieńcem. Obiekt na południe od hali sportowej - strop żelbetowy typu filigran gr.18cm, jednokierunkowy wieloprzęsłowy o rozpiętości ca.5,1m, oparcie na podciągach żelbetowych ze wspornikiem. Projekt wykonawczy stropu filigran zawierający rzut płyt prefabrykowanych oraz siatek zbrojeniowych układanych na budowie wraz z odpowiednimi zestawieniami pozostawiono do opracowania producentowi

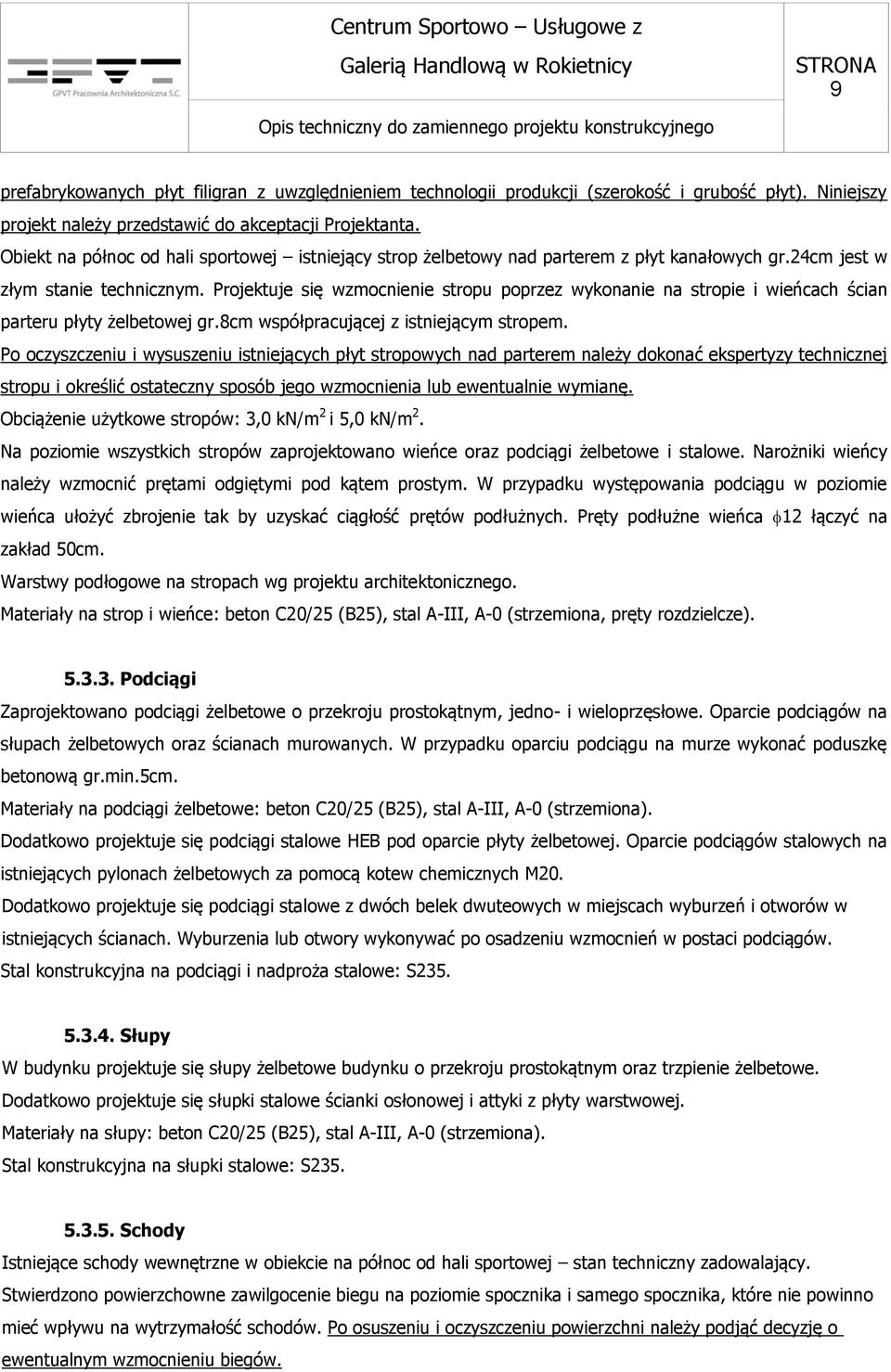

9 9 prefabrykowanych płyt filigran z uwzględnieniem technologii produkcji (szerokość i grubość płyt). Niniejszy projekt należy przedstawić do akceptacji Projektanta. Obiekt na północ od hali sportowej istniejący strop żelbetowy nad parterem z płyt kanałowych gr.24cm jest w złym stanie technicznym. Projektuje się wzmocnienie stropu poprzez wykonanie na stropie i wieńcach ścian parteru płyty żelbetowej gr.8cm współpracującej z istniejącym stropem. Po oczyszczeniu i wysuszeniu istniejących płyt stropowych nad parterem należy dokonać ekspertyzy technicznej stropu i określić ostateczny sposób jego wzmocnienia lub ewentualnie wymianę. Obciążenie użytkowe stropów: 3,0 kn/m 2 i 5,0 kn/m 2. Na poziomie wszystkich stropów zaprojektowano wieńce oraz podciągi żelbetowe i stalowe. Narożniki wieńcy należy wzmocnić prętami odgiętymi pod kątem prostym. W przypadku występowania podciągu w poziomie wieńca ułożyć zbrojenie tak by uzyskać ciągłość prętów podłużnych. Pręty podłużne wieńca 12 łączyć na zakład 50cm. Warstwy podłogowe na stropach wg projektu architektonicznego. Materiały na strop i wieńce: beton C20/25 (B25), stal A-III, A-0 (strzemiona, pręty rozdzielcze) Podciągi Zaprojektowano podciągi żelbetowe o przekroju prostokątnym, jedno- i wieloprzęsłowe. Oparcie podciągów na słupach żelbetowych oraz ścianach murowanych. W przypadku oparciu podciągu na murze wykonać poduszkę betonową gr.min.5cm. Materiały na podciągi żelbetowe: beton C20/25 (B25), stal A-III, A-0 (strzemiona). Dodatkowo projektuje się podciągi stalowe HEB pod oparcie płyty żelbetowej. Oparcie podciągów stalowych na istniejących pylonach żelbetowych za pomocą kotew chemicznych M20. Dodatkowo projektuje się podciągi stalowe z dwóch belek dwuteowych w miejscach wyburzeń i otworów w istniejących ścianach. Wyburzenia lub otwory wykonywać po osadzeniu wzmocnień w postaci podciągów. Stal konstrukcyjna na podciągi i nadproża stalowe: S Słupy W budynku projektuje się słupy żelbetowe budynku o przekroju prostokątnym oraz trzpienie żelbetowe. Dodatkowo projektuje się słupki stalowe ścianki osłonowej i attyki z płyty warstwowej. Materiały na słupy: beton C20/25 (B25), stal A-III, A-0 (strzemiona). Stal konstrukcyjna na słupki stalowe: S Schody Istniejące schody wewnętrzne w obiekcie na północ od hali sportowej stan techniczny zadowalający. Stwierdzono powierzchowne zawilgocenie biegu na poziomie spocznika i samego spocznika, które nie powinno mieć wpływu na wytrzymałość schodów. Po osuszeniu i oczyszczeniu powierzchni należy podjąć decyzję o ewentualnym wzmocnieniu biegów.

10 10 Schody wewnętrzne w obiekcie na południe od hali sportowej zaprojektowano jako płytowe gr.20cm oparte na podciągu żelbetowym oraz ścianie murowanej przy spoczniku. Materiały na schody płytowe: beton C20/25 (B25), stal A-III, A-0 (pręty rozdzielcze) Nadproża Nadproża w ścianach zaprojektowano jako żelbetowe monolityczne o przekroju prostokątnym jedno- i wieloprzęsłowe lub z prefabrykowanych belek L-19. Materiały na nadproża żelbetowe: beton C20/25 (B25), stal A-III, A-0 (strzemiona). Dodatkowo projektuje się nadproża stalowe z dwóch belek dwuteowych w miejscach wyburzeń i otworów w istniejących ścianach. Wyburzenia lub otwory wykonywać po osadzeniu wzmocnień w postaci nadproży. Stal konstrukcyjna na nadproża stalowe: S235. Nadproża w ścianach działowych z pojedynczych belek L-19 lub z kątowników stalowych Fundamenty Fundamenty w budynku zaprojektowano jako żelbetowe monolityczne w postaci stóp o wysokości 80, 60 i 50cm oraz ław fundamentowych o wysokości 40cm. Pod fundamenty wykonać warstwę chudego betonu B-10 gr.10cm. Należy uzyskać ciągłość ław fundamentowych poprzez kotwienie chemiczne zbrojenia projektowanych ław w istniejących fundamentach. Materiały na fundamenty: beton C20/25 (B25), stal A-III, A-0 (strzemiona, pręty rozdzielcze) Ściany - ściany fundamentowe: murowane z bloczków betonowych M-4 gr.25cm na zaprawie cementowej M10 MPa - ściany nadziemne obiektu od strony północnej: murowane z bloczków z betonu komórkowego odm.600 gr.24cm na zaprawie cementowo-wapiennej M5 MPa - ściany nadziemne: murowane z bloczków silikatowych gr.24cm na zaprawie cementowo-wapiennej M5 MPa - ściany nadziemne obiektu handlowo-usługowego od strony zachodniej: murowane z bloczków silikatowych gr.18cm na zaprawie cementowo-wapiennej M5 MPa - ściany działowe obiektu od strony północnej: murowane z bloczków z betonu komórkowego gr.12cm na zaprawie cementowo-wapiennej - ściany działowe: murowane z bloczków silikatowych gr.12cm na zaprawie cementowo-wapiennej - ściany osłonowe sklepu: płyta warstwowa z rdzeniem z pianki poliuretanowej 8cm (gr. blach 0,5mm) Konstrukcje wsporcze Pod oparcie urządzeń dachowych projektuje się stalowe konstrukcje wsporcze z profili HEA wsparte na słupkach żelbetowych wyniesionych ponad połać dachu. Wszystkie elementy stalowe należy zabezpieczyć przed korozją powłokami malarskimi. Grubości poszczególnych powłok antykorozyjnych wg zaleceń producenta.

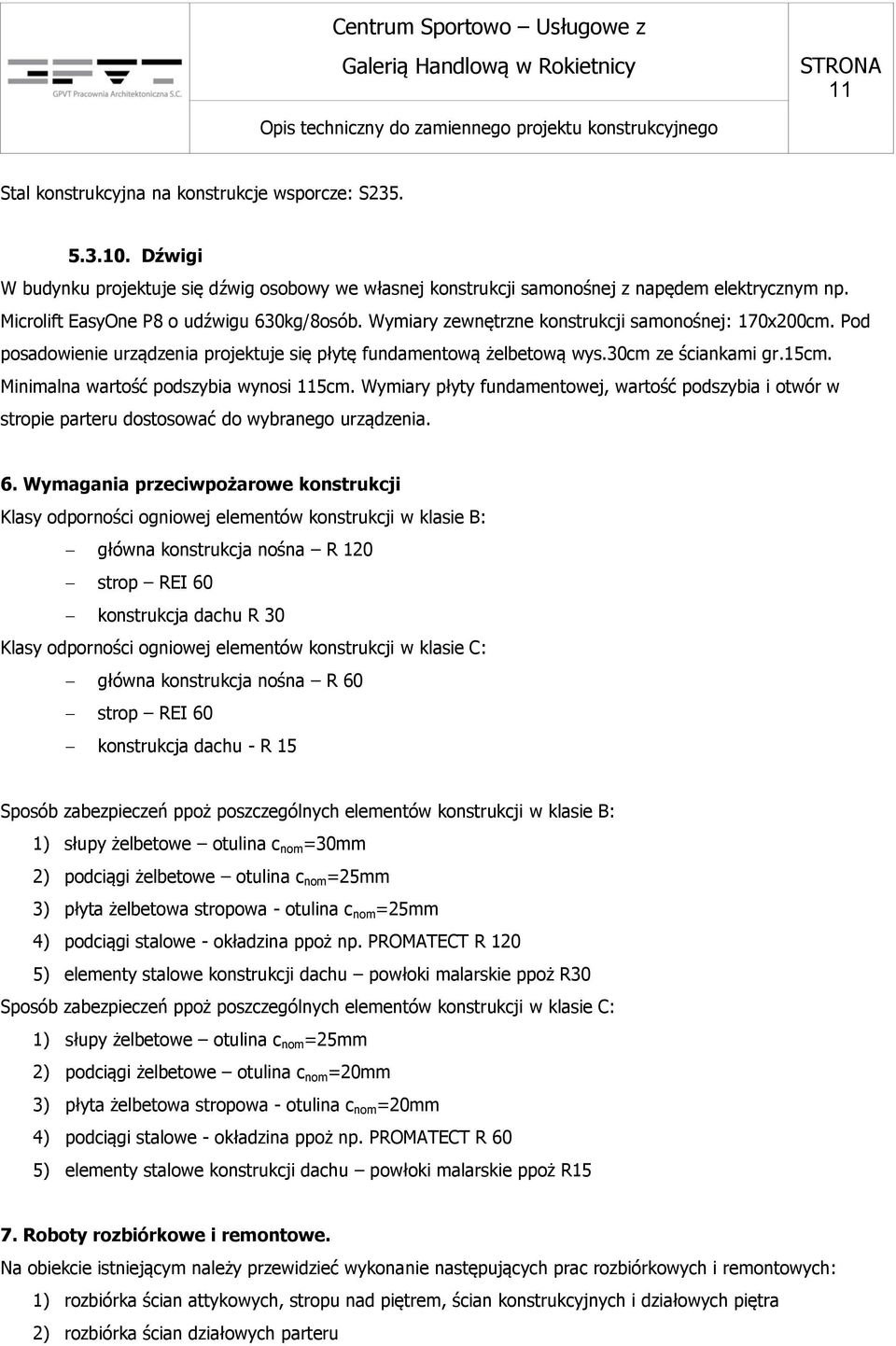

11 11 Stal konstrukcyjna na konstrukcje wsporcze: S Dźwigi W budynku projektuje się dźwig osobowy we własnej konstrukcji samonośnej z napędem elektrycznym np. Microlift EasyOne P8 o udźwigu 630kg/8osób. Wymiary zewnętrzne konstrukcji samonośnej: 170x200cm. Pod posadowienie urządzenia projektuje się płytę fundamentową żelbetową wys.30cm ze ściankami gr.15cm. Minimalna wartość podszybia wynosi 115cm. Wymiary płyty fundamentowej, wartość podszybia i otwór w stropie parteru dostosować do wybranego urządzenia. 6. Wymagania przeciwpożarowe konstrukcji Klasy odporności ogniowej elementów konstrukcji w klasie B: główna konstrukcja nośna R 120 strop REI 60 konstrukcja dachu R 30 Klasy odporności ogniowej elementów konstrukcji w klasie C: główna konstrukcja nośna R 60 strop REI 60 konstrukcja dachu - R 15 Sposób zabezpieczeń ppoż poszczególnych elementów konstrukcji w klasie B: 1) słupy żelbetowe otulina c nom =30mm 2) podciągi żelbetowe otulina c nom =25mm 3) płyta żelbetowa stropowa - otulina c nom =25mm 4) podciągi stalowe - okładzina ppoż np. PROMATECT R 120 5) elementy stalowe konstrukcji dachu powłoki malarskie ppoż R30 Sposób zabezpieczeń ppoż poszczególnych elementów konstrukcji w klasie C: 1) słupy żelbetowe otulina c nom =25mm 2) podciągi żelbetowe otulina c nom =20mm 3) płyta żelbetowa stropowa - otulina c nom =20mm 4) podciągi stalowe - okładzina ppoż np. PROMATECT R 60 5) elementy stalowe konstrukcji dachu powłoki malarskie ppoż R15 7. Roboty rozbiórkowe i remontowe. Na obiekcie istniejącym należy przewidzieć wykonanie następujących prac rozbiórkowych i remontowych: 1) rozbiórka ścian attykowych, stropu nad piętrem, ścian konstrukcyjnych i działowych piętra 2) rozbiórka ścian działowych parteru

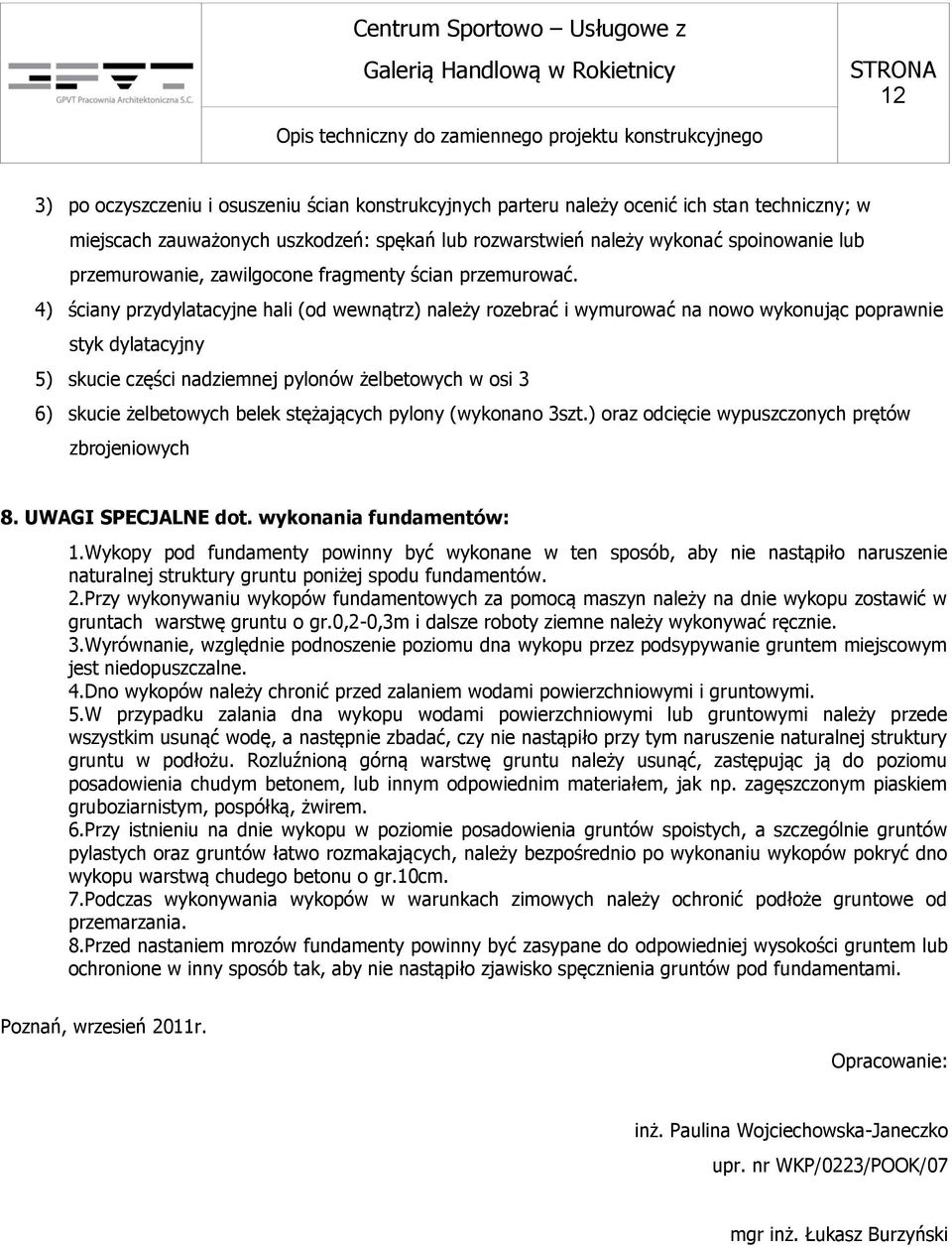

12 12 3) po oczyszczeniu i osuszeniu ścian konstrukcyjnych parteru należy ocenić ich stan techniczny; w miejscach zauważonych uszkodzeń: spękań lub rozwarstwień należy wykonać spoinowanie lub przemurowanie, zawilgocone fragmenty ścian przemurować. 4) ściany przydylatacyjne hali (od wewnątrz) należy rozebrać i wymurować na nowo wykonując poprawnie styk dylatacyjny 5) skucie części nadziemnej pylonów żelbetowych w osi 3 6) skucie żelbetowych belek stężających pylony (wykonano 3szt.) oraz odcięcie wypuszczonych prętów zbrojeniowych 8. UWAGI SPECJALNE dot. wykonania fundamentów: 1.Wykopy pod fundamenty powinny być wykonane w ten sposób, aby nie nastąpiło naruszenie naturalnej struktury gruntu poniżej spodu fundamentów. 2.Przy wykonywaniu wykopów fundamentowych za pomocą maszyn należy na dnie wykopu zostawić w gruntach warstwę gruntu o gr.0,2-0,3m i dalsze roboty ziemne należy wykonywać ręcznie. 3.Wyrównanie, względnie podnoszenie poziomu dna wykopu przez podsypywanie gruntem miejscowym jest niedopuszczalne. 4.Dno wykopów należy chronić przed zalaniem wodami powierzchniowymi i gruntowymi. 5.W przypadku zalania dna wykopu wodami powierzchniowymi lub gruntowymi należy przede wszystkim usunąć wodę, a następnie zbadać, czy nie nastąpiło przy tym naruszenie naturalnej struktury gruntu w podłożu. Rozluźnioną górną warstwę gruntu należy usunąć, zastępując ją do poziomu posadowienia chudym betonem, lub innym odpowiednim materiałem, jak np. zagęszczonym piaskiem gruboziarnistym, pospółką, żwirem. 6.Przy istnieniu na dnie wykopu w poziomie posadowienia gruntów spoistych, a szczególnie gruntów pylastych oraz gruntów łatwo rozmakających, należy bezpośrednio po wykonaniu wykopów pokryć dno wykopu warstwą chudego betonu o gr.10cm. 7.Podczas wykonywania wykopów w warunkach zimowych należy ochronić podłoże gruntowe od przemarzania. 8.Przed nastaniem mrozów fundamenty powinny być zasypane do odpowiedniej wysokości gruntem lub ochronione w inny sposób tak, aby nie nastąpiło zjawisko spęcznienia gruntów pod fundamentami. Poznań, wrzesień 2011r. Opracowanie: inż. Paulina Wojciechowska-Janeczko upr. nr WKP/0223/POOK/07 mgr inż. Łukasz Burzyński

13 13 II. SPIS POZYCJI I OBCIĄŻEŃ ORAZ WYNIKI OBLICZEŃ STATYCZNYCH. SPIS POZYCJI I WYNIKI OBLICZEŃ STATYCZNYCH POZ. 1. DACH POZ.1.1. DŹWIGAR Z DREWNA KLEJONEGO POZ DŹWIGAR Z DREWNA KLEJONEGO, JEDNOPRZĘSŁOWY L=20,40M 15x150CM POZ DŹWIGAR Z DREWNA KLEJONEGO, JEDNOPRZĘSŁOWY L=15,30M 12x150CM POZ.1.2. PŁATEW Z DREWNA KLEJONEGO, JEDNOPRZĘSŁOWA L=5,4M 18x24CM POZ.1.3. KRATOWNICA STALOWA, JEDNOPRZĘSŁOWA L=32,4M 30x260CM POZ.1.4. DŹWIGAR STALOWY POZ DŹWIGAR STALOWY, DWUPRZĘSŁOWY L=5,5+5,8M IPE200 POZ DŹWIGAR STALOWY, DWUPRZĘSŁOWY L=5,5+5,8M IPE160 POZ.1.5. DŹWIGAR STALOWY, DWUPRZĘSŁOWY L=7,2+4,8M IPE220 POZ.1.6. DŹWIGAR STALOWY, JEDNOPRZĘSŁOWY L=11,1M HEA300 POZ DŹWIGAR STALOWY, JEDNOPRZĘSŁOWY L=11,1M HEA260 POZ.1.7. DŹWIGAR STALOWY, JEDNOPRZĘSŁOWY L=9,9M HEA280 POZ DŹWIGAR STALOWY, JEDNOPRZĘSŁOWY L=9,9M HEA240 POZ.1.8. DŹWIGAR STALOWY, CZTEROPRZĘSŁOWY L=3x10,8+6,3M HEA260 POZ DŹWIGAR STALOWY, CZTEROPRZĘSŁOWY L=3x10,8+7,5M HEA260 POZ.1.9. PŁATEW STALOWA, DWUPRZĘSŁOWA L=2x3,75M C140 POZ STĘŻENIA POŁACIOWE POZ STĘŻENIA POŁACIOWE POZ POZ STĘŻENIA POŁACIOWE POZ DŹWIGAR STALOWY, JEDNOPRZĘSŁOWY L=6,3M HEA200 POZ DŹWIGAR STALOWY, JEDNOPRZĘSŁOWY L=7,5M HEA240 POZ MURŁATA STALOWA NA ŚCIANIE SZCZYTOWEJ C120 POZ BELKI PODŚWIETLIKOWE STALOWE C100 POZ WYMIAN STALOWY Czg 100x50x3,0 POZ WYMIAN STALOWY Czg 150x50x3,0 POZ BELKA DO PODWIESZENIA KOSZY Rk 140x5,0 POZ PŁATEW STALOWA, JEDNOPRZĘSŁOWA L=5,4M C 200 POZ.2. STROPY POZ.2.1. PŁYTA ŻELBETOWA STROPOWA TYPU FILIGRAN POZ PŁYTA ŻELBETOWA STROPOWA TYPU FILIGRAN, KRZYŻOWO ZBROJONA JEDNOPRZĘSŁOWA, L MAX =5,4X5,8M POZ PŁYTA ŻELBETOWA STROPOWA TYPU FILIGRAN, JEDNOKIERUNKOWO ZBROJONA WIELOPRZĘSŁOWA L MAX =5,66M - GR.18CM POZ PŁYTA ŻELBETOWA STROPOWA TYPU FILIGRAN, JEDNOKIERUNKOWO ZBROJONA JEDNOPRZĘSŁOWA L=2,48M - GR.18CM POZ.2.2. PŁYTA ŻELBETOWA MONOLITYCZNA - GR.12CM POZ PŁYTA ŻELBETOWA, JEDNOPRZĘSŁOWA, L=1,80M POZ PŁYTA ŻELBETOWA, WSPORNIK, L=1,32M POZ PŁYTA ŻELBETOWA, KRZYŻOWO ZBROJONA, WSPORNIK L=2,12X2,42M POZ.2.3. WZMOCNIENIE ISTNIEJĄCEGO STROPU Z PŁYT KANAŁOWYCH PŁYTA ŻELBETOWA GR.8CM POZ.2.4. WZMOCNIENIE ISTNIEJĄCEGO STROPU PRZY OTWORZE I 220.

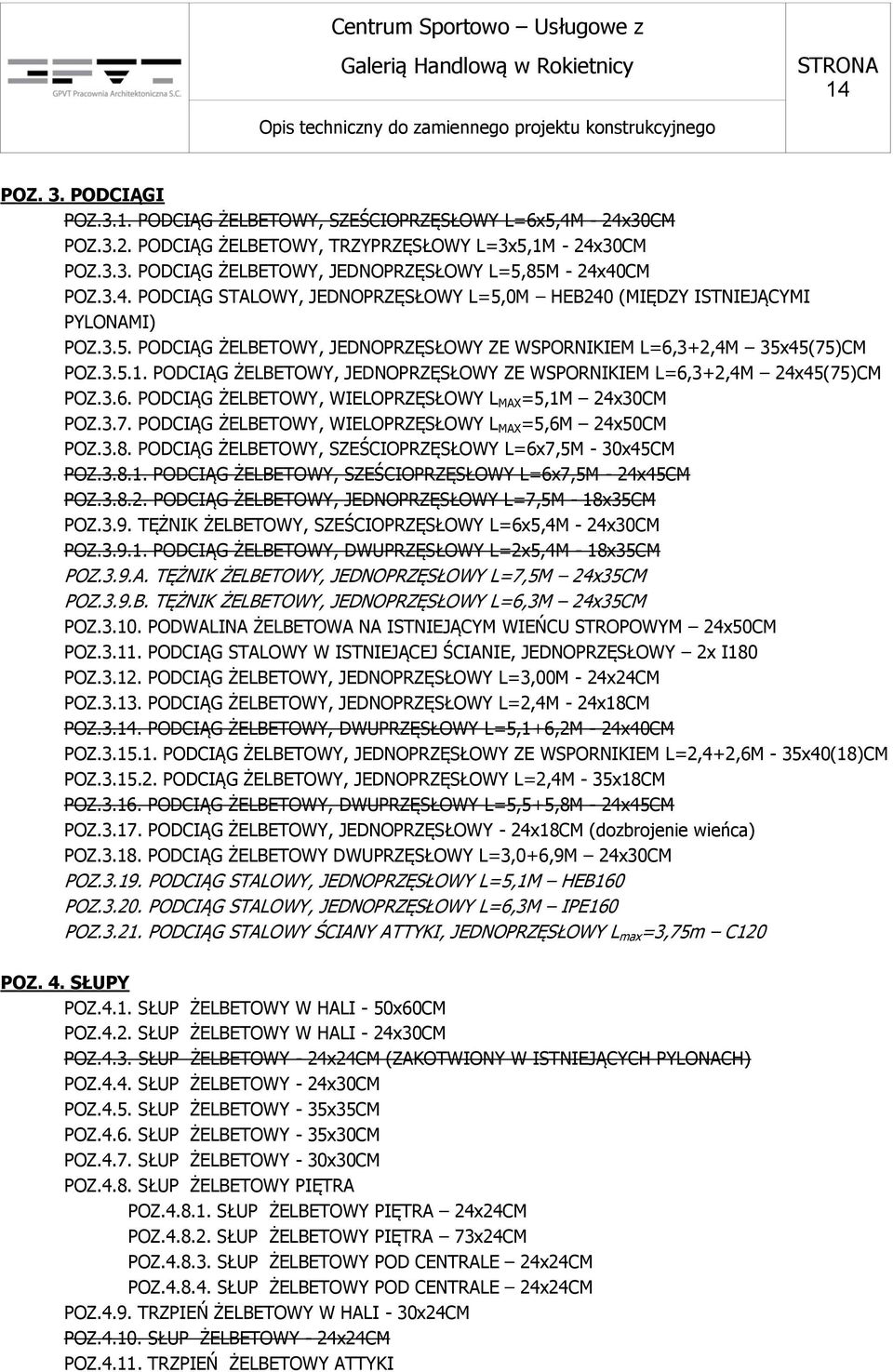

14 14 POZ. 3. PODCIĄGI POZ.3.1. PODCIĄG ŻELBETOWY, SZEŚCIOPRZĘSŁOWY L=6x5,4M - 24x30CM POZ.3.2. PODCIĄG ŻELBETOWY, TRZYPRZĘSŁOWY L=3x5,1M - 24x30CM POZ.3.3. PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY L=5,85M - 24x40CM POZ.3.4. PODCIĄG STALOWY, JEDNOPRZĘSŁOWY L=5,0M HEB240 (MIĘDZY ISTNIEJĄCYMI PYLONAMI) POZ.3.5. PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY ZE WSPORNIKIEM L=6,3+2,4M 35x45(75)CM POZ PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY ZE WSPORNIKIEM L=6,3+2,4M 24x45(75)CM POZ.3.6. PODCIĄG ŻELBETOWY, WIELOPRZĘSŁOWY L MAX =5,1M 24x30CM POZ.3.7. PODCIĄG ŻELBETOWY, WIELOPRZĘSŁOWY L MAX =5,6M 24x50CM POZ.3.8. PODCIĄG ŻELBETOWY, SZEŚCIOPRZĘSŁOWY L=6x7,5M - 30x45CM POZ PODCIĄG ŻELBETOWY, SZEŚCIOPRZĘSŁOWY L=6x7,5M - 24x45CM POZ PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY L=7,5M - 18x35CM POZ.3.9. TĘŻNIK ŻELBETOWY, SZEŚCIOPRZĘSŁOWY L=6x5,4M - 24x30CM POZ PODCIĄG ŻELBETOWY, DWUPRZĘSŁOWY L=2x5,4M - 18x35CM POZ.3.9.A. TĘŻNIK ŻELBETOWY, JEDNOPRZĘSŁOWY L=7,5M 24x35CM POZ.3.9.B. TĘŻNIK ŻELBETOWY, JEDNOPRZĘSŁOWY L=6,3M 24x35CM POZ PODWALINA ŻELBETOWA NA ISTNIEJĄCYM WIEŃCU STROPOWYM 24x50CM POZ PODCIĄG STALOWY W ISTNIEJĄCEJ ŚCIANIE, JEDNOPRZĘSŁOWY 2x I180 POZ PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY L=3,00M - 24x24CM POZ PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY L=2,4M - 24x18CM POZ PODCIĄG ŻELBETOWY, DWUPRZĘSŁOWY L=5,1+6,2M - 24x40CM POZ PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY ZE WSPORNIKIEM L=2,4+2,6M - 35x40(18)CM POZ PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY L=2,4M - 35x18CM POZ PODCIĄG ŻELBETOWY, DWUPRZĘSŁOWY L=5,5+5,8M - 24x45CM POZ PODCIĄG ŻELBETOWY, JEDNOPRZĘSŁOWY - 24x18CM (dozbrojenie wieńca) POZ PODCIĄG ŻELBETOWY DWUPRZĘSŁOWY L=3,0+6,9M 24x30CM POZ PODCIĄG STALOWY, JEDNOPRZĘSŁOWY L=5,1M HEB160 POZ PODCIĄG STALOWY, JEDNOPRZĘSŁOWY L=6,3M IPE160 POZ PODCIĄG STALOWY ŚCIANY ATTYKI, JEDNOPRZĘSŁOWY L max =3,75m C120 POZ. 4. SŁUPY POZ.4.1. SŁUP ŻELBETOWY W HALI - 50x60CM POZ.4.2. SŁUP ŻELBETOWY W HALI - 24x30CM POZ.4.3. SŁUP ŻELBETOWY - 24x24CM (ZAKOTWIONY W ISTNIEJĄCYCH PYLONACH) POZ.4.4. SŁUP ŻELBETOWY - 24x30CM POZ.4.5. SŁUP ŻELBETOWY - 35x35CM POZ.4.6. SŁUP ŻELBETOWY - 35x30CM POZ.4.7. SŁUP ŻELBETOWY - 30x30CM POZ.4.8. SŁUP ŻELBETOWY PIĘTRA POZ SŁUP ŻELBETOWY PIĘTRA 24x24CM POZ SŁUP ŻELBETOWY PIĘTRA 73x24CM POZ SŁUP ŻELBETOWY POD CENTRALE 24x24CM POZ SŁUP ŻELBETOWY POD CENTRALE 24x24CM POZ.4.9. TRZPIEŃ ŻELBETOWY W HALI - 30x24CM POZ SŁUP ŻELBETOWY - 24x24CM POZ TRZPIEŃ ŻELBETOWY ATTYKI

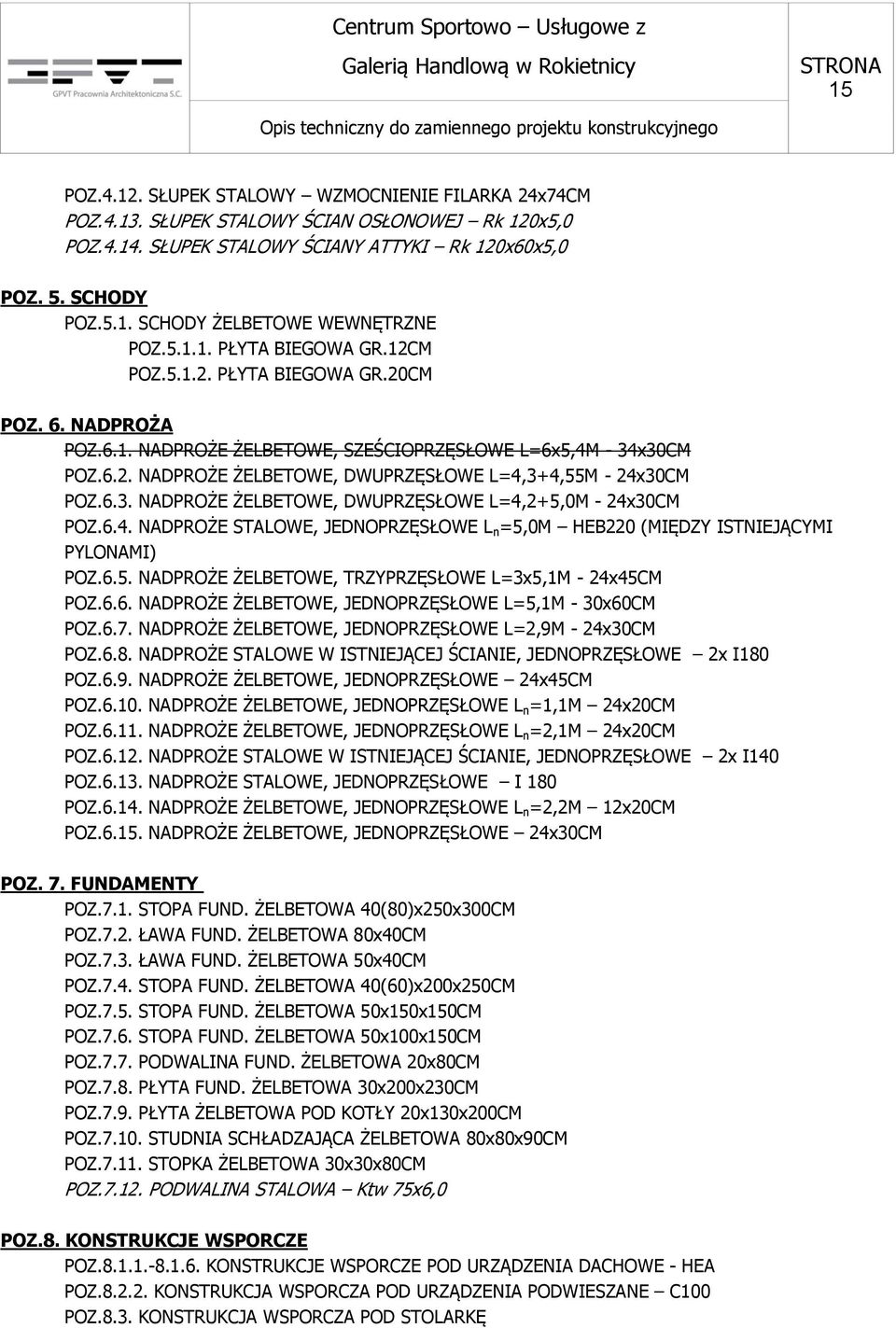

15 15 POZ SŁUPEK STALOWY WZMOCNIENIE FILARKA 24x74CM POZ SŁUPEK STALOWY ŚCIAN OSŁONOWEJ Rk 120x5,0 POZ SŁUPEK STALOWY ŚCIANY ATTYKI Rk 120x60x5,0 POZ. 5. SCHODY POZ.5.1. SCHODY ŻELBETOWE WEWNĘTRZNE POZ PŁYTA BIEGOWA GR.12CM POZ PŁYTA BIEGOWA GR.20CM POZ. 6. NADPROŻA POZ.6.1. NADPROŻE ŻELBETOWE, SZEŚCIOPRZĘSŁOWE L=6x5,4M - 34x30CM POZ.6.2. NADPROŻE ŻELBETOWE, DWUPRZĘSŁOWE L=4,3+4,55M - 24x30CM POZ.6.3. NADPROŻE ŻELBETOWE, DWUPRZĘSŁOWE L=4,2+5,0M - 24x30CM POZ.6.4. NADPROŻE STALOWE, JEDNOPRZĘSŁOWE L n =5,0M HEB220 (MIĘDZY ISTNIEJĄCYMI PYLONAMI) POZ.6.5. NADPROŻE ŻELBETOWE, TRZYPRZĘSŁOWE L=3x5,1M - 24x45CM POZ.6.6. NADPROŻE ŻELBETOWE, JEDNOPRZĘSŁOWE L=5,1M - 30x60CM POZ.6.7. NADPROŻE ŻELBETOWE, JEDNOPRZĘSŁOWE L=2,9M - 24x30CM POZ.6.8. NADPROŻE STALOWE W ISTNIEJĄCEJ ŚCIANIE, JEDNOPRZĘSŁOWE 2x I180 POZ.6.9. NADPROŻE ŻELBETOWE, JEDNOPRZĘSŁOWE 24x45CM POZ NADPROŻE ŻELBETOWE, JEDNOPRZĘSŁOWE L n =1,1M 24x20CM POZ NADPROŻE ŻELBETOWE, JEDNOPRZĘSŁOWE L n =2,1M 24x20CM POZ NADPROŻE STALOWE W ISTNIEJĄCEJ ŚCIANIE, JEDNOPRZĘSŁOWE 2x I140 POZ NADPROŻE STALOWE, JEDNOPRZĘSŁOWE I 180 POZ NADPROŻE ŻELBETOWE, JEDNOPRZĘSŁOWE L n =2,2M 12x20CM POZ NADPROŻE ŻELBETOWE, JEDNOPRZĘSŁOWE 24x30CM POZ. 7. FUNDAMENTY POZ.7.1. STOPA FUND. ŻELBETOWA 40(80)x250x300CM POZ.7.2. ŁAWA FUND. ŻELBETOWA 80x40CM POZ.7.3. ŁAWA FUND. ŻELBETOWA 50x40CM POZ.7.4. STOPA FUND. ŻELBETOWA 40(60)x200x250CM POZ.7.5. STOPA FUND. ŻELBETOWA 50x150x150CM POZ.7.6. STOPA FUND. ŻELBETOWA 50x100x150CM POZ.7.7. PODWALINA FUND. ŻELBETOWA 20x80CM POZ.7.8. PŁYTA FUND. ŻELBETOWA 30x200x230CM POZ.7.9. PŁYTA ŻELBETOWA POD KOTŁY 20x130x200CM POZ STUDNIA SCHŁADZAJĄCA ŻELBETOWA 80x80x90CM POZ STOPKA ŻELBETOWA 30x30x80CM POZ PODWALINA STALOWA Ktw 75x6,0 POZ.8. KONSTRUKCJE WSPORCZE POZ KONSTRUKCJE WSPORCZE POD URZĄDZENIA DACHOWE - HEA POZ KONSTRUKCJA WSPORCZA POD URZĄDZENIA PODWIESZANE C100 POZ.8.3. KONSTRUKCJA WSPORCZA POD STOLARKĘ

16 16 SPIS OBCIĄŻEŃ OBLICZENIOWYCH 1. OBCIĄŻENIA STROPODACHU HALI Tabela 1. [kn/m 2 ] Lp. Rodzaj obciążenia Obciążenie charakteryst. Współcz. obciążenia Obciążenie obliczen. 1 Pokrycie - 2xpapa lub membrana 0,20 1,2 0,24 2 Wełna mineralna twarda gr.20cm 0,2x2,0 0,40 1,2 0,48 3 Blacha trapezowa 0,15 1,2 0,18 4 Sufit akustyczny z płyt g-k 0,10 1,2 0,12 5 Obciążenie instalacjami 0,10 1,2 0,12 6 Konstrukcja płatwie i dźwigary z drewna 0,50 1,1 0,55 klejonego 7 Obciążenie śniegiem 2 strefa 0,9x0,8 0,72 1,5 1,08 RAZEM 2,17 x 2,77 2. OBCIĄŻENIA STROPODACHU STALOWEGO Tabela 2. [kn/m 2 ] Lp. Rodzaj obciążenia Obciążenie charakteryst. Współcz. obciążenia Obciążenie obliczen. 1 Pokrycie - 2xpapa lub membrana 0,20 1,2 0,24 2 Wełna mineralna twarda gr.20cm 0,2x2,0 0,40 1,2 0,48 3 Blacha trapezowa 0,15 1,2 0,18 4 Sufit podwieszony z płyt g-k 0,30 1,2 0,36 5 Obciążenie instalacjami 0,10 1,2 0,12 6 Konstrukcja rygle stalowe 0,30 1,1 0,33 7 Obciążenie śniegiem 2 strefa 0,9x0,8 0,72 1,5 1,08 RAZEM 2,17 x 2,79 3. OBCIĄŻENIA STROPU MIĘDZYKONDYGNACYJNEGO GR.18CM Tabela 3. [kn/m 2 ] Lp. Rodzaj obciążenia Obciążenie charakteryst. Współcz. obciążenia Obciążenie obliczen. 1 Wykończenie 0,20 1,2 0,24 2 Jastrych cem. gr.5cm 1,05 1,3 1,37 3 Styropian gr.5cm + folia 0,03 1,2 0,04 4 Konstrukcja - płyta żelbetowa gr.18cm 4,50 1,1 4,95 5 Sufit podwieszany 0,30 1,2 0,36 6 Obc. zastępcze od ścianek działowych 1,93 1,4 2,71 1,25x4,1/2,65 7 Obciążenie użytkowe 3,00 1,3 3,90 RAZEM 11,01 X 13,57

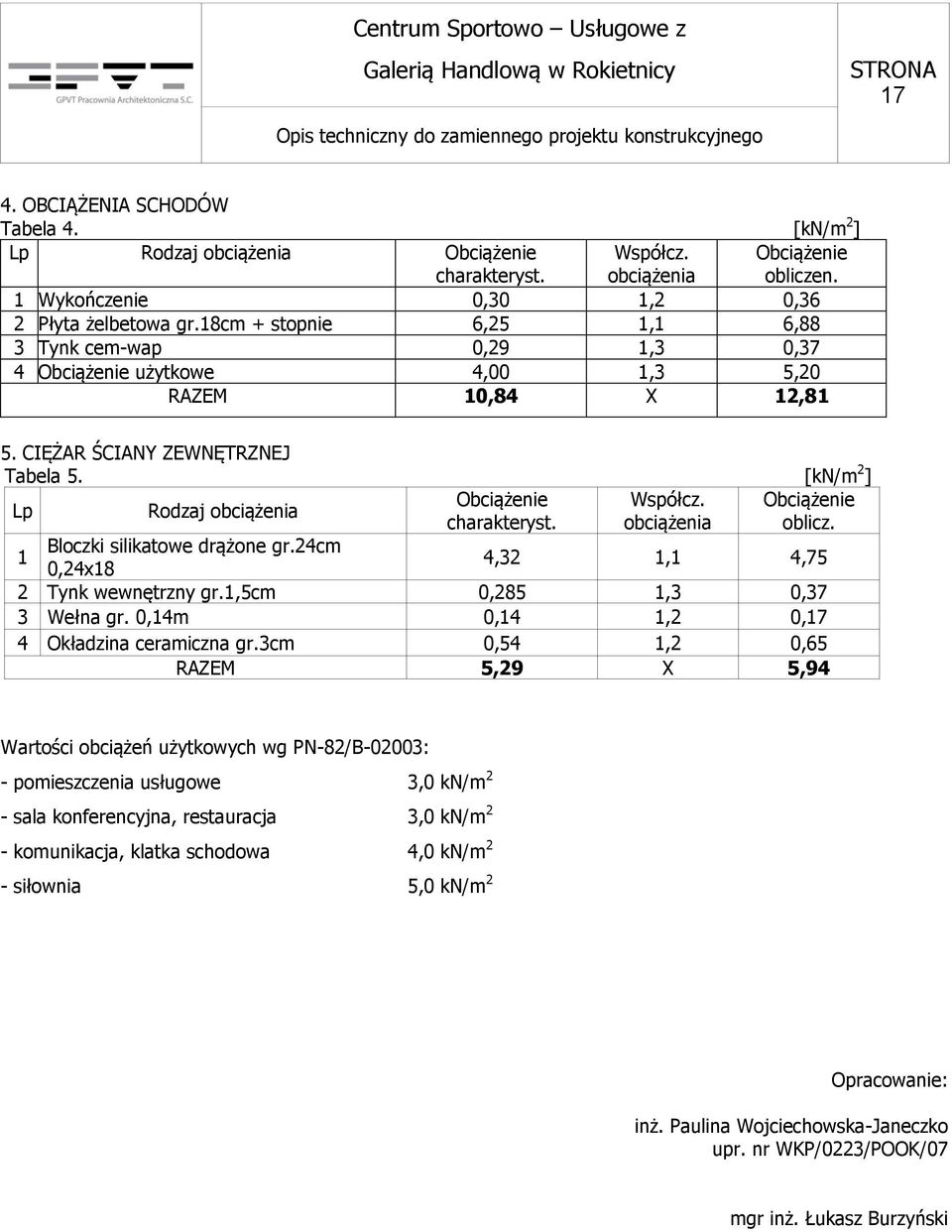

17 17 4. OBCIĄŻENIA SCHODÓW Tabela 4. [kn/m 2 ] Lp Rodzaj obciążenia Obciążenie charakteryst. Współcz. obciążenia Obciążenie obliczen. 1 Wykończenie 0,30 1,2 0,36 2 Płyta żelbetowa gr.18cm + stopnie 6,25 1,1 6,88 3 Tynk cem-wap 0,29 1,3 0,37 4 Obciążenie użytkowe 4,00 1,3 5,20 RAZEM 10,84 X 12,81 5. CIĘŻAR ŚCIANY ZEWNĘTRZNEJ Tabela 5. [kn/m 2 ] Lp Rodzaj obciążenia Obciążenie Współcz. Obciążenie charakteryst. obciążenia oblicz. 1 Bloczki silikatowe drążone gr.24cm 0,24x18 4,32 1,1 4,75 2 Tynk wewnętrzny gr.1,5cm 0,285 1,3 0,37 3 Wełna gr. 0,14m 0,14 1,2 0,17 4 Okładzina ceramiczna gr.3cm 0,54 1,2 0,65 RAZEM 5,29 X 5,94 Wartości obciążeń użytkowych wg PN-82/B-02003: - pomieszczenia usługowe 3,0 kn/m 2 - sala konferencyjna, restauracja 3,0 kn/m 2 - komunikacja, klatka schodowa 4,0 kn/m 2 - siłownia 5,0 kn/m 2 Opracowanie: inż. Paulina Wojciechowska-Janeczko upr. nr WKP/0223/POOK/07 mgr inż. Łukasz Burzyński

18 18 III. ZESTAWIENIE RYSUNKÓW Lp. Nazwa rysunku Skala Oznaczenie 1 POZ.1.8., POZ DŹWIGARY STALOWE HEA; POZ PŁATEW STALOWA C200 2 POZ.3.4.,3.19.,3.20. PODCIĄGI STALOWE; POZ.6.4. NADPROŻE STALOWE 3 POZ.4.13.,4.14. SŁUPKI STALOWE; POZ PODCIĄG STALOWY; POZ KONSTRUKCJA WSPORCZA POD CENTRALĘ 4 POZ.3.9. TĘŻNIK ŻELB., POZ SŁUP ŻELBETOWY; POZ PŁYTA ŻELB., POZ.7.7. PODWALINA ŻELB.; WIENIEC ŻELB. W2A 1:20 Kdz-01 1:20 Kdz-02 1:20 Kdz-03 1:20 Kdz-04
