IV. OPIS TECHNICZNY DO PROJEKTU KONSTRUKCJI

Transkrypt

1 IV. OPIS TECHNICZNY DO PROJEKTU KONSTRUKCJI 1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany przebudowy i rozbudowy konstrukcji budynku świetlicy wiejskiej zlokalizowanej w Nowym Kramsku, gmina Babimost, działka nr Podstawa opracowania - Projekt architektury - Uzgodnienia z inwestorem - Obowiązujące normy i przepisy z zakresu budownictwa: PN-82/B Obciążenia budowli. Obciążenia stałe PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne PN-80/B-O Obciążenia w obliczeniach statycznych. Obciążenia śniegiem PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie PN-B-03264/ Konstrukcje żelbetowe i sprężone. Obliczenia statyczne i projektowanie PN-B Konstrukcje drewniane. Obliczenia statyczne i projektowanie PN-B-03002: Konstrukcje murowe niezbrojone 3. Dane ogólne Projektuje się przebudowę istniejącej świetlicy wiejskiej. Przebudowa polega na wymianie pokrycia dachowego wraz z całą konstrukcją nośną; na zmianie w układzie ścian wewnętrznych (zmianie w układzie funkcjonalno-użytkowym budynku), oraz na wymianie stolarki okiennej i drzwiowej. Ponadto, projektuje się rozbudowę istniejącego budynku świetlicy wiejskiej. Rozbudowa polega na dobudowaniu do części istniejącej budynku, w którym mieścić się będzie zaplecze sali, pomieszczenia gospodarcze oraz sanitariat. Projektowana rozbudowa to obiekt jednokondygnacyjny, niepodpiwniczony wykonany w technologii tradycyjnej. Budynek zwarty, w rzucie poziomym przypominającym kształt prostokąta. Maksymalne gabaryty obiektu (części istniejącej podlegającej przebudowie wraz z projektowaną rozbudową) 24,55x34,81 [m]; wysokość maksymalna 7,68m. 4. Warunki gruntowo-wodne Na podstawie wywiadu terenowego warunki gruntowe oceniono jako proste jednorodne, bez gruntów słabonośnych, zwierciadło wody gruntowej poniżej projektowanego poziomu posadowienia fundamentów. Obliczenia posadowienia budynku przeprowadzono dla następujących warstw geologicznych: - warstwa I gleba, miąższość około cm - warstwa II piaski średnie, średniozagęszczone, stopień zagęszczenia I D =0,30 Uwaga: W przypadku stwierdzenia w wykopach pod fundamenty gruntów o znacznie

2 odbiegających od przyjętych w obliczeniach parametrach, należy skontaktować się z autorem projektu w celu zweryfikowania wymiarów fundamentów lub sposobu posadowienia. 5. Kategoria geotechniczna-obiektu Projektowany obiekt to nieskomplikowany pod względem konstrukcji obiekt inżynierski, warunki geotechniczne i hydrologiczne można uznać za dobre w związku z tym zgodnie z Rozporządzeniem MSWiA z dnia w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych Dz.U.Nr 126, ustala się I kategorię geotechniczną obiektu. 6. Fundamenty i posadowienie a) część istniejąca - projektuje się wzmocnienie fundamentów pod ścianami istniejącymi oraz ścian fundamentowych poprzez ich odkopanie oraz uzupełnienia ubytków i nierówności (wykonanie obrzutki z zaprawy cementowej i narzutu z zaprawy cementowo-wapiennej), a następnie izolacji przeciwwilgociowej wg p b) część projektowana - fundamenty zaprojektowano jako ławy betonowe zbrojone o wysokości 30cm i szerokościach 50 [cm], z betonu B20, zbrojone podłużnie 4 prętami Φ12 ze stali AIII, oraz strzemionami Φ6 ze stali A0 w rozstawie co 30cm. Posadowienie fundamentów przyjęto na rzędnych -2,00 (POZ. F1) oraz -1,48 (POZ. F2 dla schodów wejściowych) i -2,40m (POZ. F2 dla tarasu ziemnego) w stosunku do poziomu 0,00=66,20 m n.p.m., tj. 64,20 m n.p.m. oraz 64,72 i 63,80 m n.p.m. (szczegóły wg dokumentacji rysunkowej) UWAGA1: Wykopy pod fundamenty winien odebrać kierownik budowy, w razie rozbieżności z dokumentacją projektową uzgodnić z projektantem. 7. Dylatacje Projektuje się dylatacje na styku ścian budynku istniejącego i rozbudowy (wg dokumentacji rysunkowej). 8. Układ konstrukcyjny Układ konstrukcyjny obiektu stanowi dach, którego konstrukcję tworzą drewniane wiązary kratowe, ściany nośne w układzie mieszanym spięte wieńcem usztywniającym oraz ławy fundamentowe. 9. Rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych oraz innych elementów konstrukcyjnych. 9.1 Część istniejąca a) Dach o konstrukcji drewnianej. Zasadnicze elementy konstrukcyjne stanowią główne wiązary kratowe o rozpiętościach w świetle podpór 12,48m; 11,89m; 8,50m. Łączenie elementów więźby za pomocą płytek kolczastych w systemie Mitek oraz typowych łączników ciesielskich. Projekt wykonawczy wiązarów wg opracowania producenta.

3 b) Strop nad parterem wykonać jako sufit podwieszany z płyt GKF na ruszcie metalowym zawieszonym do pasa dolnego wiązara dachowego, docieplony wełną mineralną miękką (Ursa DF 40) grubości 20+5cm, łącznie 25cm. c) Strop nad piwnicą - istniejącą konstrukcję stropu zaizolować folią PEHDx2 oraz docieplić warstwą styropianu EPS cm, następnie wykonać wylewkę betonową z mikrozbrojeniem gr. 5cm. d) Wieńce - projektuje się wykonanie wieńców żelbetowych o wymiarach [cm], wylewane na budowie z betonu B20, zbrojenie główne 4Φ12 (stal A-III 34GS), strzemiona Φ6 (stal A-0 St0Sb) co 25 cm; e) Nadproża, podciągi istniejące bez zmian, projektowane wykonane z profili stalowych I100 ze stali St3S (wg dokumentacji rysunkowej) f) Ściany fundamentowe - zgodne z punktem 6.a), oraz docieplenie warstwą styropianu EPS grubości 5cm g) Ściany zewnętrzne nośne zgodne ze stanem istniejącym, bez projektowanych zmian, wykonane z cegły pełnej gr. 38cm; docieplone warstwą styropianu EPS grubości 10 cm h) Ściany wewnętrzne nośne zgodne ze stanem istniejącym, bez projektowanych zmian i) Schody zewnętrzne - istniejące przeznaczone do rozbiórki; projektowane - betonowe, wylewane z betonu B-15, płyta grubości 15cm, ściany fundamentowe murowane z bloczków betonowych klasy 15 na zaprawie cementowej M 8, gr. 24 cm. 9.2 Część projektowana (rozbudowa) a) Dach o konstrukcji drewnianej. Zasadnicze elementy konstrukcyjne stanowią główne wiązary kratowe o rozpiętości w świetle podpór 10,06m. Łączenie elementów więźby za pomocą płytek kolczastych w systemie Mitek oraz typowych łączników ciesielskich. Projekt wykonawczy wiązarów wg opracowania producenta. b) Strop nad poddaszem wykonać jako sufit podwieszany z płyt GKF na ruszcie metalowym zawieszonym do pasa dolnego wiązara dachowego, docieplony wełną mineralną miękką (Ursa DF 40) grubości 20+5cm, łącznie 25cm. c) Ściany zewnętrzne nośne i samonośne murowane z bloczków z betonu komórkowego gr.24cm, odm.600 na zaprawie cementowo-wapiennej marki 5,0MPa; docieplone warstwa styropianu EPS grubości 12 cm d) Ściany wewnętrzne nośne i samonośne murowane z bloczków z betonu komórkowego gr.24cm, odm.600 na zaprawie cementowo-wapiennej marki 5,0MPa. e) Ściany fundamentowe gr.24cm, murowane z bloczków betonowych o f b =15MPa i wymiarach 38x14x24cm, na zaprawie cementowo-wapiennej marki 5MPa; docieplenie warstwą styropianu EPS grubości 7cm f) Taras - wylewany z betonu B-15 z mikrozbrojeniem, płyta grubości 10-16cm wylewana ze spadkiem od budynku, ściany fundamentowe murowane z bloczków betonowych klasy 15 na zaprawie cementowej M 8, gr. 24 cm. g) Wieńce usztywniające - POZ. WN1 - wieniec (hxb) wylewany na budowie; beton B20; zbrojenie prętami 2Φ12 dołem (stal AIII), 2Φ12 górą (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 25 cm

4 h) Podciągi żelbetowe - POZ. PŻ1 - podciąg żelbetowy (hxb) wylewany na budowie; beton B20; zbrojenie prętami 3Φ12 dołem (stal AIII), 3Φ12 górą (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 15 cm i) Trzpienie - POZ. T1 - żelbetowe, wylewany na budowie, wykonane z betonu B20, zbrojenie prętami 6Φ12 (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 9/18 cm POZ. T2 - żelbetowe, wylewany na budowie, wykonane z betonu B20, zbrojenie prętami 2Φ12 (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 15 cm j) Fundamenty ławy o wymiarach 30x50cm (hxb), oraz 30x30cm wylewane na budowie z betonu B20 zbrojonego prętami 4Φ12 ze stali AIII i strzemionami Φ6 ze stali A0 w rozstawie 30 cm 10. Zastosowane schematy statyczne. Wiązar dachowy obliczono w schemacie trójkąta z przegubowymi połączeniami w węzłach, oparcie wiązara w miejscach występowania murłat. Trzpienie żelbetowe obliczono w schemacie pręta przegubowo połączonego górą oraz sztywno utwierdzonego dołem (w fundamencie). Nadproża - obliczono w schemacie belki jednoprzęsłowej wolnopodpartej. Podciąg żelbetowy (POZ. PŻ1) - obliczono w schemacie belki dwuprzęsłowej swobodnie podpartej Fundamenty (ławy fundamentowe) - obliczono na odpór gruntu w schemacie płyty dwuwspornikowej przy działaniu sił pionowych. 11. Zabezpieczenia elementów konstrukcyjnych Zabezpieczenia przeciwwilgociowe Fundamenty i ściany fundamentowe nowoprojektowane zabezpieczyć przed wpływem wilgoci poprzez przesmarowanie powierzchni min. 2x Dysperbitem lub innymi środkami o podobnym działaniu. Ściany fundamentowe istniejące, wzmocnione zaprawą cementową i cementowo-wapienną zabezpieczyć przed wpływem wilgoci poprzez minimum dwukrotne smarowanie Dysperbitem. Jako izolację przeciwwilgociową dachu zastosować folię wysokoparoprzepuszczalną o paroprzepuszczalności nie mniejszej niż 1500 g/m 2 /dobę. Izolację przeciwwilgociową poddasza oraz stropu wykonać z folii paroizolacyjnej o paroprzepuszczalności nie większej niż 0,5 g/m 2 /dobę Zabezpieczenia antykorozyjne i przeciwogniowe Elementy drewniane konstrukcji dachowej zabezpieczyć kąpielowo w środkach solnych przeciw owadom, pleśniom i grzybom lub innymi przeciw korozji biologicznej. Ponadto, elementy drewniane konstrukcji dachowej zabezpieczyć preparatem Fobos M-4 lub innymi chroniącymi przed działaniem ognia, do stopnia niezapalności NRO. Elementy drewniane zewnętrzne zabezpieczyć odpowiednio bejcolakierem.

5 Wilgotność drewna konstrukcyjnego nie powinna przekraczać 18%. Elementy stalowe konstrukcyjne zastosowane w budynku należy zabezpieczyć przed korozją wg. Instrukcji KOR-3A. Podaje się przykładowy zestaw farb malarskich: jako nawierzchniowa farba chlorokauczukowa x2, do gruntowania chromianowa, tlenkowa x1. Elementy malować po oczyszczeniu powierzchni do 2 o czystości. 12. Wytyczne wykonastwa. Podstawową sprawą przy rozbudowie obiektu jest wykonanie ław fundamentowych. Wznoszenie ścian obiektu nie powinno stwarzać problemów wykonawczych. Przy wykonywaniu wszystkich elementów konstrukcyjnych należy przestrzegać osiowego ich rozstawu 13. Uwagi końcowe Do realizacji obiektu stosować wyłącznie materiały posiadające aprobaty techniczne lub certyfikaty wyrobów budowlanych na znak bezpieczeństwa. Wszystkie prace budowlane należy wykonywać pod nadzorem osoby uprawnionej z zachowaniem Technicznych warunków wykonania i odbioru robót budowlano montażowych lub odpowiednich instrukcji np. ITB. W przypadku pojawienia się wątpliwości interpretacyjnych w zaproponowanych rozwiązaniach technicznych należy porozumieć się z autorem opracowania dla jednoznacznego ustalenia sposobu rozwiązania technicznego. W przypadku wprowadzenia zmian w trakcie realizacji obiektu należy po zakończeniu robót opracować dokumentację powykonawczą. 14. Obliczenia Obliczenia wykonano dla I strefy wiatrowej wg PN-77/B i I strefy śniegowej wg PN-80/B wraz ze zmianą z PN-80/B-02010/Az1:2006. Wyniki obliczeń głównych elementów konstrukcyjnych: a) Główny wiązar dachowy D1 : - pas górny PG1 przekrój 8x24cm (bxh); drewno sosnowe klasy C24 - pas dolny PD1 przekrój 8x20cm (bxh); drewno sosnowe klasy C24 - słupki S1, S2 przekrój 8x18cm (bxh); drewno sosnowe klasy C24 - krzyżulec K1 przekrój 8x18m (bxh); drewno sosnowe klasy C24 - murłata MR przekrój 5x24cm (bxh); drewno sosnowe klasy C24 b) Główny wiązar dachowy D2 : - pas górny PG1 przekrój 8x24cm (bxh); drewno sosnowe klasy C24 - pas dolny PD1 przekrój 8x20cm (bxh); drewno sosnowe klasy C24 - słupki S1, S2 przekrój 8x18cm (bxh); drewno sosnowe klasy C24 - krzyżulec K1 przekrój 8x18m (bxh); drewno sosnowe klasy C24 - murłata MR przekrój 5x24cm (bxh); drewno sosnowe klasy C24 c) Główny wiązar dachowy D3 : - pas górny PG1 przekrój 7x24cm (bxh); drewno sosnowe klasy C24 - pas dolny PD1 przekrój 7x20cm (bxh); drewno sosnowe klasy C24 - słupki S1, S2 przekrój 7x18cm (bxh); drewno sosnowe klasy C24 - krzyżulec K1 przekrój 7x18m (bxh); drewno sosnowe klasy C24 - murłata MR przekrój 5x24cm (bxh); drewno sosnowe klasy C24

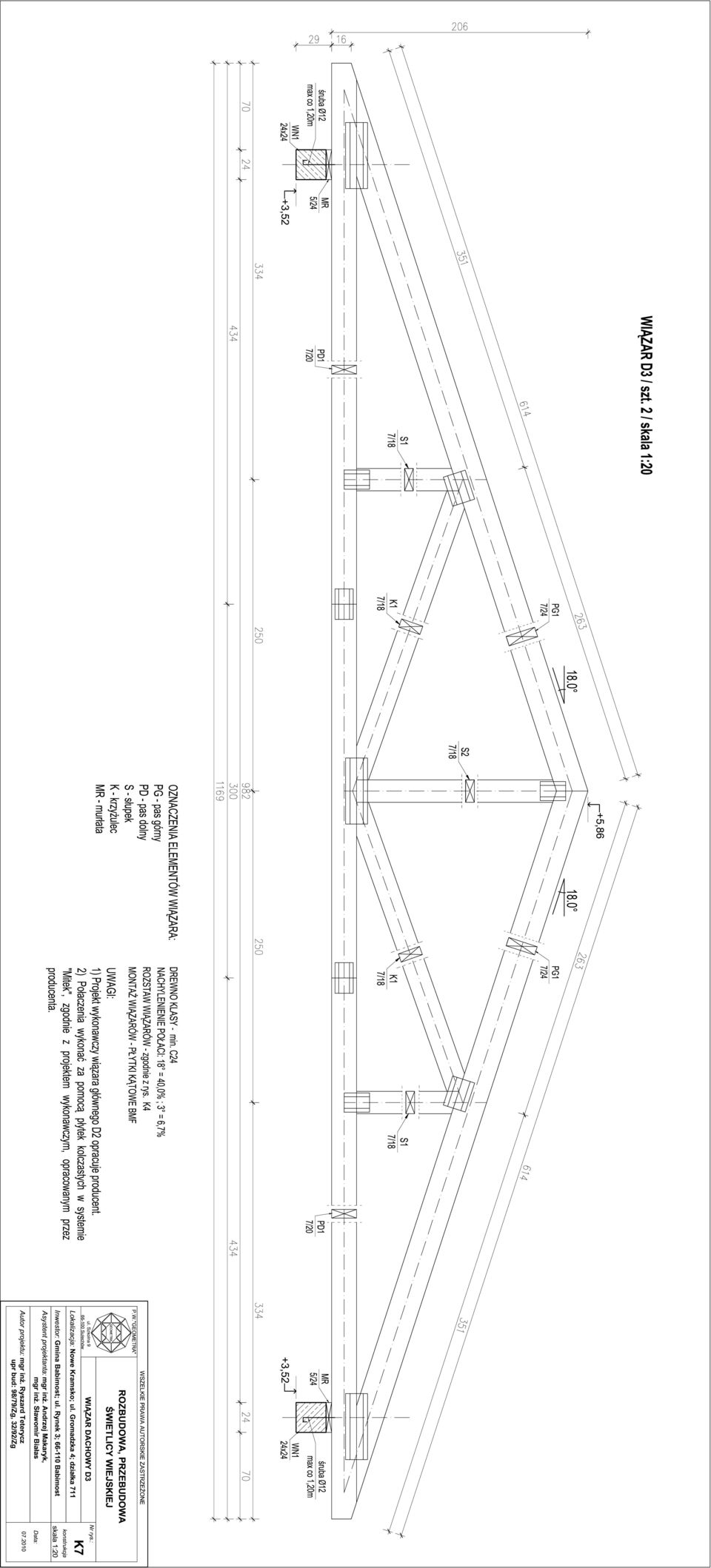

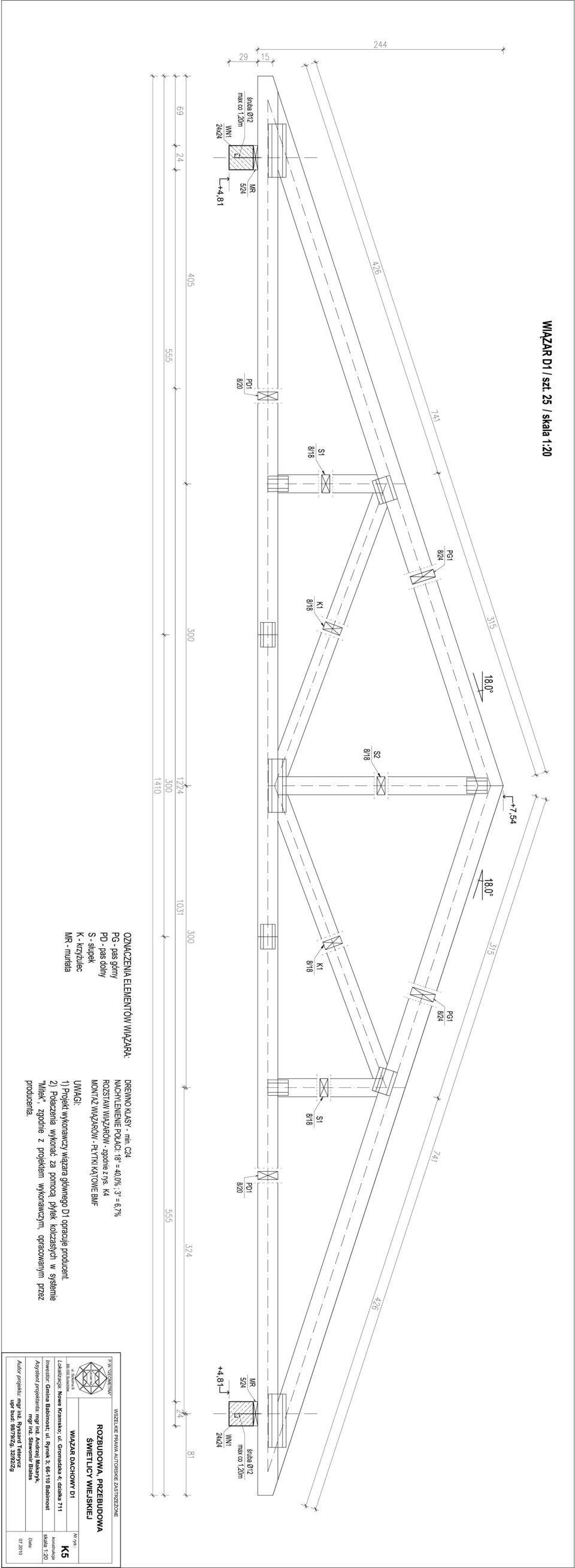

6 d) Główny wiązar dachowy D4 - pas górny PG1 przekrój 7x24cm (bxh); drewno sosnowe klasy C24 - pas dolny PD1 przekrój 7x20cm (bxh); drewno sosnowe klasy C24 - słupki S1, S2 przekrój 7x18cm (bxh); drewno sosnowe klasy C24 - krzyżulec K1 przekrój 7x18m (bxh); drewno sosnowe klasy C24 - murłata MR przekrój 5x24cm (bxh); drewno sosnowe klasy C24 e) Podciągi- POZ. PŻ1 - podciąg żelbetowy (hxb) wylewany na budowie; beton B20; zbrojenie prętami 3Φ12 dołem (stal AIII), 3Φ12 górą (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 15 cm f) Trzpienie - POZ. T1 - żelbetowe, wylewany na budowie, wykonane z betonu B20, zbrojenie prętami 6Φ12 (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 9/18 cm POZ. T2 - żelbetowe, wylewany na budowie, wykonane z betonu B20, zbrojenie prętami 2Φ12 (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 15 cm g) Wieńce - POZ. WN1 - wieniec (hxb) wylewany na budowie; beton B20; zbrojenie prętami 2Φ12 dołem (stal AIII), 2Φ12 górą (stal AIII) oraz strzemionami Φ6 (stal A0) w rozstawie 25 cm h) Fundamenty - POZ. F1 - ława fundamentowa 30x50cm (hxb) wylewana na budowie; beton B20; zbrojenie prętami 4Φ12 (stal AIII), oraz strzemionami Φ6 (stal A0) w rozstawie 30 cm POZ. F2 - ława fundamentowa 30x30cm (hxb) wylewana na budowie; beton B20; zbrojenie prętami 4Φ12 (stal AIII), oraz strzemionami Φ6 (stal A0) w rozstawie 30 cm Zestawienia obciążeń przyjętych do obliczeń konstrukcji. NAZWA ŚCIANA ZEWNĘTRZNA gr.24cm OBC. CHARAKTER. STAŁE Q ch (kn/m 2 WSP. ) OBC. OBLICZEN. Q obl (kn/m 2 ) Ściana beton komórkowy odm.600 Tynk cement.- wapienny 0,24m x 6,0kN/m 3 = 1,44kN/m 2 1,20 1,728kN/m 2 0,015m x 19kN/m 3 =0,285kN/m 2 1,30 0,370kN/m 2 Styropian 0,12m x 0,45kN/m 3 = 0,054kN/m 2 1,20 0,065kN/m 2 Klej + siatka 0,02m x 12kN/m 3 =0,24kN/m 2 1,30 0,312kN/m 2 Suma Q ch = 2,019kN/m 2 Q obl = 2,475 kn/m 2 NAZWA ŚCIANA FUNDAMENTOWA gr.25cm OBC. CHARAKTER. STAŁE Q ch (kn/m 2 WSP. ) OBC. OBLICZEN. Q obl (kn/m 2 ) Bloczki beton. 0,24mx21kN/m 3 = 5,04kN/m 2 1,20 6,05kN/m 2

7 NAZWA OBC. CHARAKTER. STAŁE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) Dysperbit 0,05 kn/m 2 1,30 0,065kN/m 2 Styropian 0,07m x 0,45kN/m 3 = 0,032kN/m 2 1,20 0,038kN/m 2 Suma Q ch = 5,122kN/m 2 Q obl = 6,153 kn/m 2 DACH SUFIT PODWIESZANY NAZWA OBC. CHARAKTER. STAŁE I ZMIENNE Q ch (kn/m 2 ) WSP. OBC. OBLICZEN. Q obl (kn/m 2 ) Blacha dachówkowa Pruszyński 0,060kN/m 2 1,20 0,072kN/m 2 Łaty, kontrłaty 0,100kN/m 2 1,20 0,120 kn/m 2 Wełna mineralna miękka 250 mm 0,60 kn/m 3 x 0,25m=0,150 kn/m 2 1,20 0,180 kn/m 2 Płyty GKF 12,5mm 0,132 kn/m 2 1,20 0,158 kn/m 2 Instalacje 0,500 kn/m 2 1,30 0,65 kn/m 2 Śnieg 0,70kN/m 2 x 0,80 = 0,560 kn/m 2 1,50 0,840 kn/m 2 Suma Q ch = 1,502 kn/m 2 Q obl= 2,020 kn/m 2 Opracował: mgr inż. Sławomir Białas

8 RZUT FUNDAMENTÓW / SKALA1:100 FUNDAMENTY ISTNIEJĄCE BEZ ZMIAN POZOSTAJE STAN ISTNIEJĄCY FUNDAMENTY ISTNIEJĄCE BEZ ZMIAN POZOSTAJE STAN ISTNIEJĄCY FUNDAMENTY ISTNIEJĄCE BEZ ZMIAN POZOSTAJE STAN ISTNIEJĄCY FUNDAMENTY ISTNIEJĄCE BEZ ZMIAN POZOSTAJE STAN ISTNIEJĄCY B ZESTAWIENIE ZBIORCZE STALI - FUNDAMENTY Długość całkowita Lp Średnica (mm) A-0 (m) A-III , ,40 Długość wg średnic (m) 236,40 331,93 Masa 1mb pręta (kg/m) 0,222 0,888 Masa łączna wg średnic (kg) 52,48 294,75 OGÓŁEM (kg) 347,23 Uwagi: 1) Przedstawione powyżej zestawienie materiałów ma wyłącznie charakter orientacyjny i nie powinno byc uwzgledniane w sytuacjach wymagajacych dokładnej kalkulacji ilości potrzebnych materiałów. 2) Dla pręta 1 przyjęto naddatek na zakłady 5%. T1 T1 P.W."GEOMETRA" GEOMETRA ROZBUDOWA, PRZEBUDOWA ŚWIETLICY WIEJSKIEJ A T ul. Szkolna Sulechów RZUT FUNDAMENTÓW Lokalizacja: Nowe Kramsko; ul. Gromadzka 4; działka 711 Inwestor: Gmina Babimost; ul. Rynek 3; Babimost Asystent projektanta: mgr inż. Andrzej Makaryk, mgr inż. Sławomir Białas Autor projektu: mgr inż. Ryszard Teterycz upr bud: 98/79/Zg, 32/92/Zg Nr rys.: K1 konstrukcja skala 1:100 Data:

9 B A T2 dylatacja styropian 2cm T2 dylatacja styropian 2cm T1 T1 T P.W."GEOMETRA" GEOMETRA ROZBUDOWA, PRZEBUDOWA ŚWIETLICY WIEJSKIEJ ul. Szkolna Sulechów SCHEMAT KONSTRUKCJI PARTERU Lokalizacja: Nowe Kramsko; ul. Gromadzka 4; działka 711 Inwestor: Gmina Babimost; ul. Rynek 3; Babimost Asystent projektanta: mgr inż. Andrzej Makaryk, mgr inż. Sławomir Białas Autor projektu: mgr inż. Ryszard Teterycz upr bud: 98/79/Zg, 32/92/Zg Nr rys.: K2 konstrukcja skala 1:100 Data:

10 A A + 3, P.W."GEOMETRA" GEOMETRA ROZBUDOWA, PRZEBUDOWA ŚWIETLICY WIEJSKIEJ ul. Szkolna Sulechów ELEMENTY WYLEWANE Lokalizacja: Nowe Kramsko; ul. Gromadzka 4; działka 711 Inwestor: Gmina Babimost; ul. Rynek 3; Babimost Asystent projektanta: mgr inż. Andrzej Makaryk, mgr inż. Sławomir Białas Autor projektu: mgr inż. Ryszard Teterycz upr bud: 98/79/Zg, 32/92/Zg Nr rys.: K3 konstrukcja skala 1:100 Data:

11

12

13

14

15
