III. OPIS TECHNICZNY - KONSTRUKCJA

Transkrypt

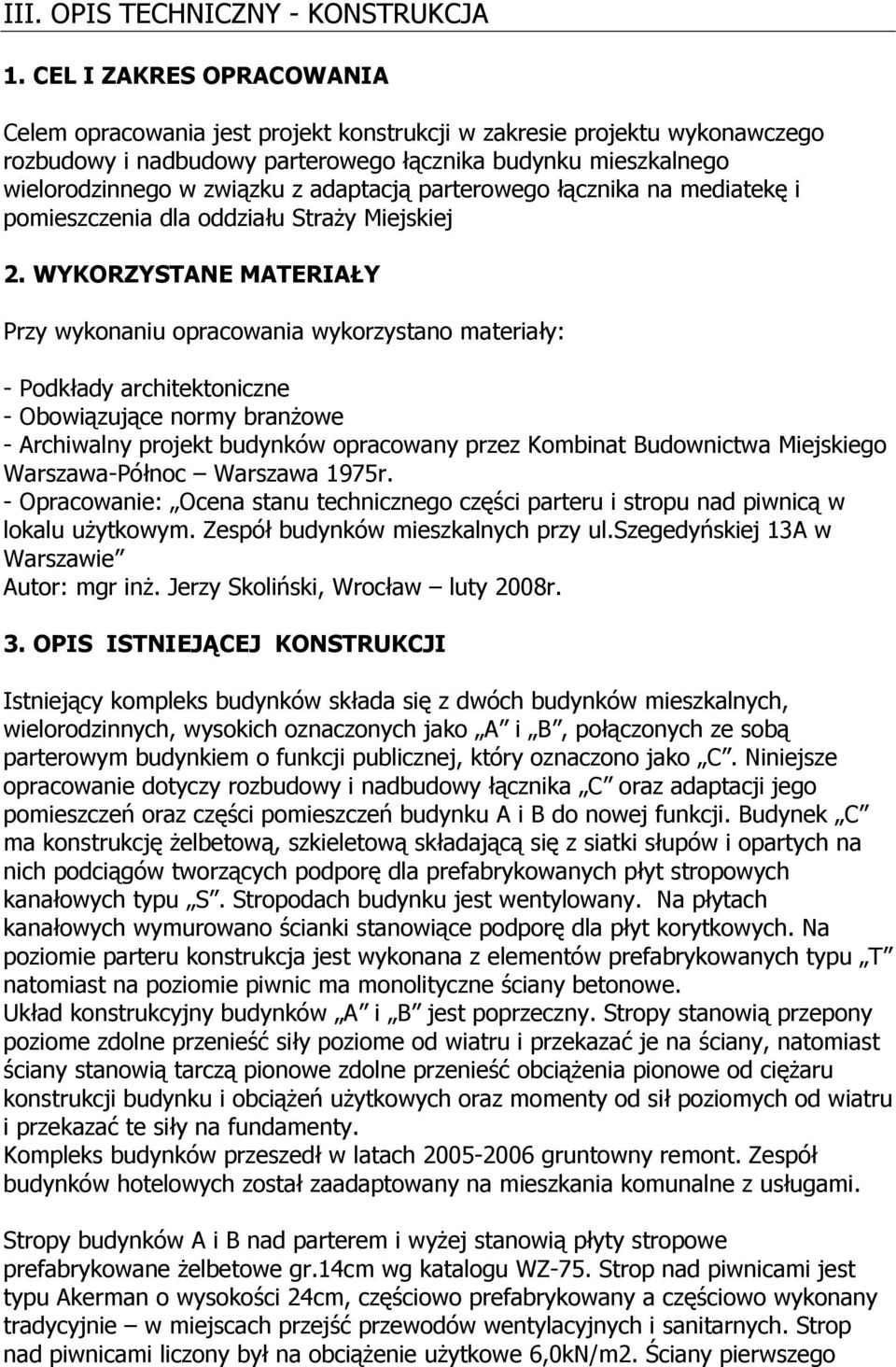

1 III. OPIS TECHNICZNY - KONSTRUKCJA 1. CEL I ZAKRES OPRACOWANIA Celem opracowania jest projekt konstrukcji w zakresie projektu wykonawczego rozbudowy i nadbudowy parterowego łącznika budynku mieszkalnego wielorodzinnego w związku z adaptacją parterowego łącznika na mediatekę i pomieszczenia dla oddziału Straży Miejskiej 2. WYKORZYSTANE MATERIAŁY Przy wykonaniu opracowania wykorzystano materiały: - Podkłady architektoniczne - Obowiązujące normy branżowe - Archiwalny projekt budynków opracowany przez Kombinat Budownictwa Miejskiego Warszawa-Północ Warszawa 1975r. - Opracowanie: Ocena stanu technicznego części parteru i stropu nad piwnicą w lokalu użytkowym. Zespół budynków mieszkalnych przy ul.szegedyńskiej 13A w Warszawie Autor: mgr inż. Jerzy Skoliński, Wrocław luty 2008r. 3. OPIS ISTNIEJĄCEJ KONSTRUKCJI Istniejący kompleks budynków składa się z dwóch budynków mieszkalnych, wielorodzinnych, wysokich oznaczonych jako A i B, połączonych ze sobą parterowym budynkiem o funkcji publicznej, który oznaczono jako C. Niniejsze opracowanie dotyczy rozbudowy i nadbudowy łącznika C oraz adaptacji jego pomieszczeń oraz części pomieszczeń budynku A i B do nowej funkcji. Budynek C ma konstrukcję żelbetową, szkieletową składającą się z siatki słupów i opartych na nich podciągów tworzących podporę dla prefabrykowanych płyt stropowych kanałowych typu S. Stropodach budynku jest wentylowany. Na płytach kanałowych wymurowano ścianki stanowiące podporę dla płyt korytkowych. Na poziomie parteru konstrukcja jest wykonana z elementów prefabrykowanych typu T natomiast na poziomie piwnic ma monolityczne ściany betonowe. Układ konstrukcyjny budynków A i B jest poprzeczny. Stropy stanowią przepony poziome zdolne przenieść siły poziome od wiatru i przekazać je na ściany, natomiast ściany stanowią tarczą pionowe zdolne przenieść obciążenia pionowe od ciężaru konstrukcji budynku i obciążeń użytkowych oraz momenty od sił poziomych od wiatru i przekazać te siły na fundamenty. Kompleks budynków przeszedł w latach gruntowny remont. Zespół budynków hotelowych został zaadaptowany na mieszkania komunalne z usługami. Stropy budynków A i B nad parterem i wyżej stanowią płyty stropowe prefabrykowane żelbetowe gr.14cm wg katalogu WZ-75. Strop nad piwnicami jest typu Akerman o wysokości 24cm, częściowo prefabrykowany a częściowo wykonany tradycyjnie w miejscach przejść przewodów wentylacyjnych i sanitarnych. Strop nad piwnicami liczony był na obciążenie użytkowe 6,0kN/m2. Ściany pierwszego

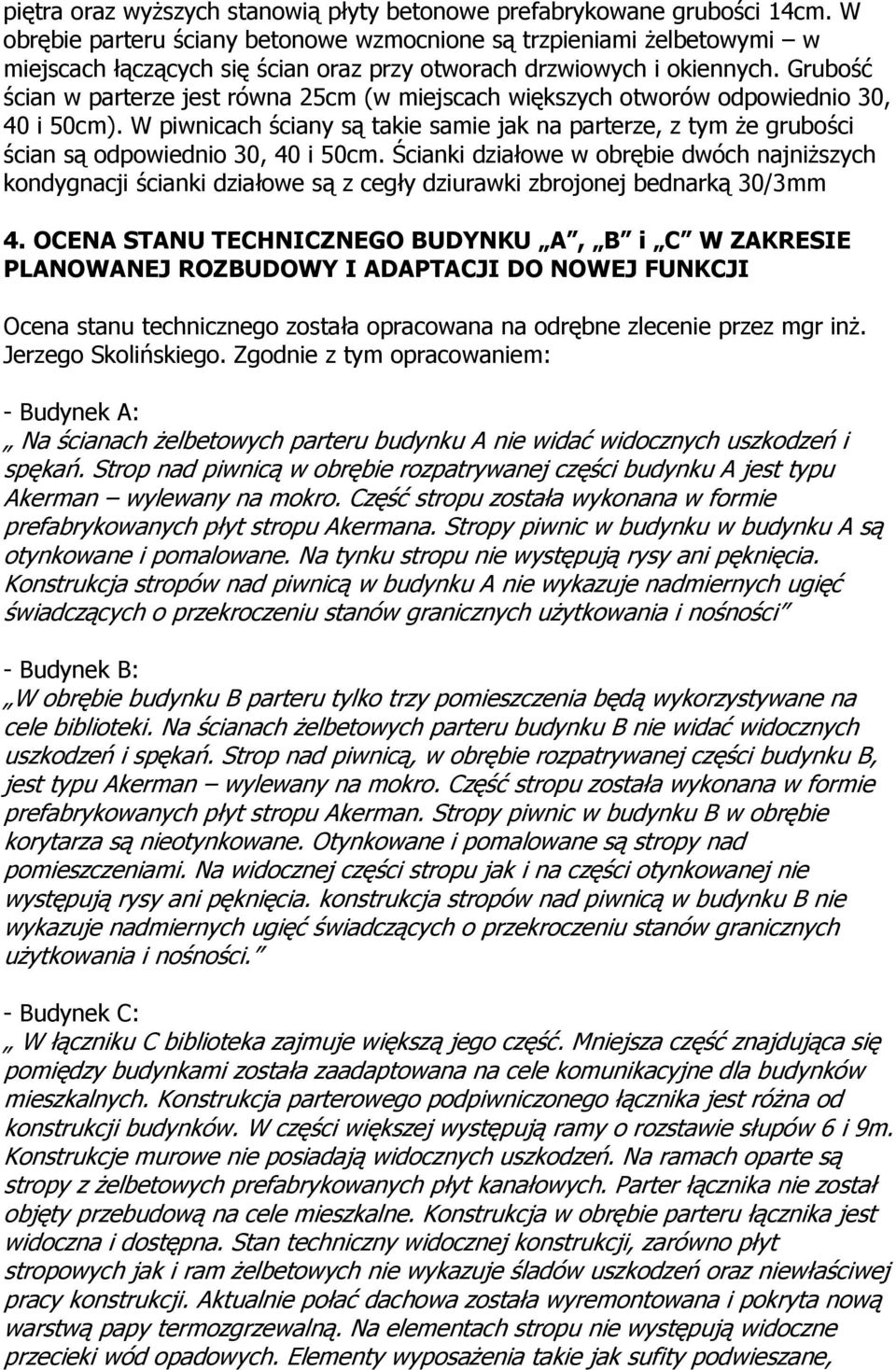

2 piętra oraz wyższych stanowią płyty betonowe prefabrykowane grubości 14cm. W obrębie parteru ściany betonowe wzmocnione są trzpieniami żelbetowymi w miejscach łączących się ścian oraz przy otworach drzwiowych i okiennych. Grubość ścian w parterze jest równa 25cm (w miejscach większych otworów odpowiednio 30, 40 i 50cm). W piwnicach ściany są takie samie jak na parterze, z tym że grubości ścian są odpowiednio 30, 40 i 50cm. Ścianki działowe w obrębie dwóch najniższych kondygnacji ścianki działowe są z cegły dziurawki zbrojonej bednarką 30/3mm 4. OCENA STANU TECHNICZNEGO BUDYNKU A, B i C W ZAKRESIE PLANOWANEJ ROZBUDOWY I ADAPTACJI DO NOWEJ FUNKCJI Ocena stanu technicznego została opracowana na odrębne zlecenie przez mgr inż. Jerzego Skolińskiego. Zgodnie z tym opracowaniem: - Budynek A: Na ścianach żelbetowych parteru budynku A nie widać widocznych uszkodzeń i spękań. Strop nad piwnicą w obrębie rozpatrywanej części budynku A jest typu Akerman wylewany na mokro. Część stropu została wykonana w formie prefabrykowanych płyt stropu Akermana. Stropy piwnic w budynku w budynku A są otynkowane i pomalowane. Na tynku stropu nie występują rysy ani pęknięcia. Konstrukcja stropów nad piwnicą w budynku A nie wykazuje nadmiernych ugięć świadczących o przekroczeniu stanów granicznych użytkowania i nośności - Budynek B: W obrębie budynku B parteru tylko trzy pomieszczenia będą wykorzystywane na cele biblioteki. Na ścianach żelbetowych parteru budynku B nie widać widocznych uszkodzeń i spękań. Strop nad piwnicą, w obrębie rozpatrywanej części budynku B, jest typu Akerman wylewany na mokro. Część stropu została wykonana w formie prefabrykowanych płyt stropu Akerman. Stropy piwnic w budynku B w obrębie korytarza są nieotynkowane. Otynkowane i pomalowane są stropy nad pomieszczeniami. Na widocznej części stropu jak i na części otynkowanej nie występują rysy ani pęknięcia. konstrukcja stropów nad piwnicą w budynku B nie wykazuje nadmiernych ugięć świadczących o przekroczeniu stanów granicznych użytkowania i nośności. - Budynek C: W łączniku C biblioteka zajmuje większą jego część. Mniejsza część znajdująca się pomiędzy budynkami została zaadaptowana na cele komunikacyjne dla budynków mieszkalnych. Konstrukcja parterowego podpiwniczonego łącznika jest różna od konstrukcji budynków. W części większej występują ramy o rozstawie słupów 6 i 9m. Konstrukcje murowe nie posiadają widocznych uszkodzeń. Na ramach oparte są stropy z żelbetowych prefabrykowanych płyt kanałowych. Parter łącznika nie został objęty przebudową na cele mieszkalne. Konstrukcja w obrębie parteru łącznika jest widoczna i dostępna. Stan techniczny widocznej konstrukcji, zarówno płyt stropowych jak i ram żelbetowych nie wykazuje śladów uszkodzeń oraz niewłaściwej pracy konstrukcji. Aktualnie połać dachowa została wyremontowana i pokryta nową warstwą papy termozgrzewalną. Na elementach stropu nie występują widoczne przecieki wód opadowych. Elementy wyposażenia takie jak sufity podwieszane,

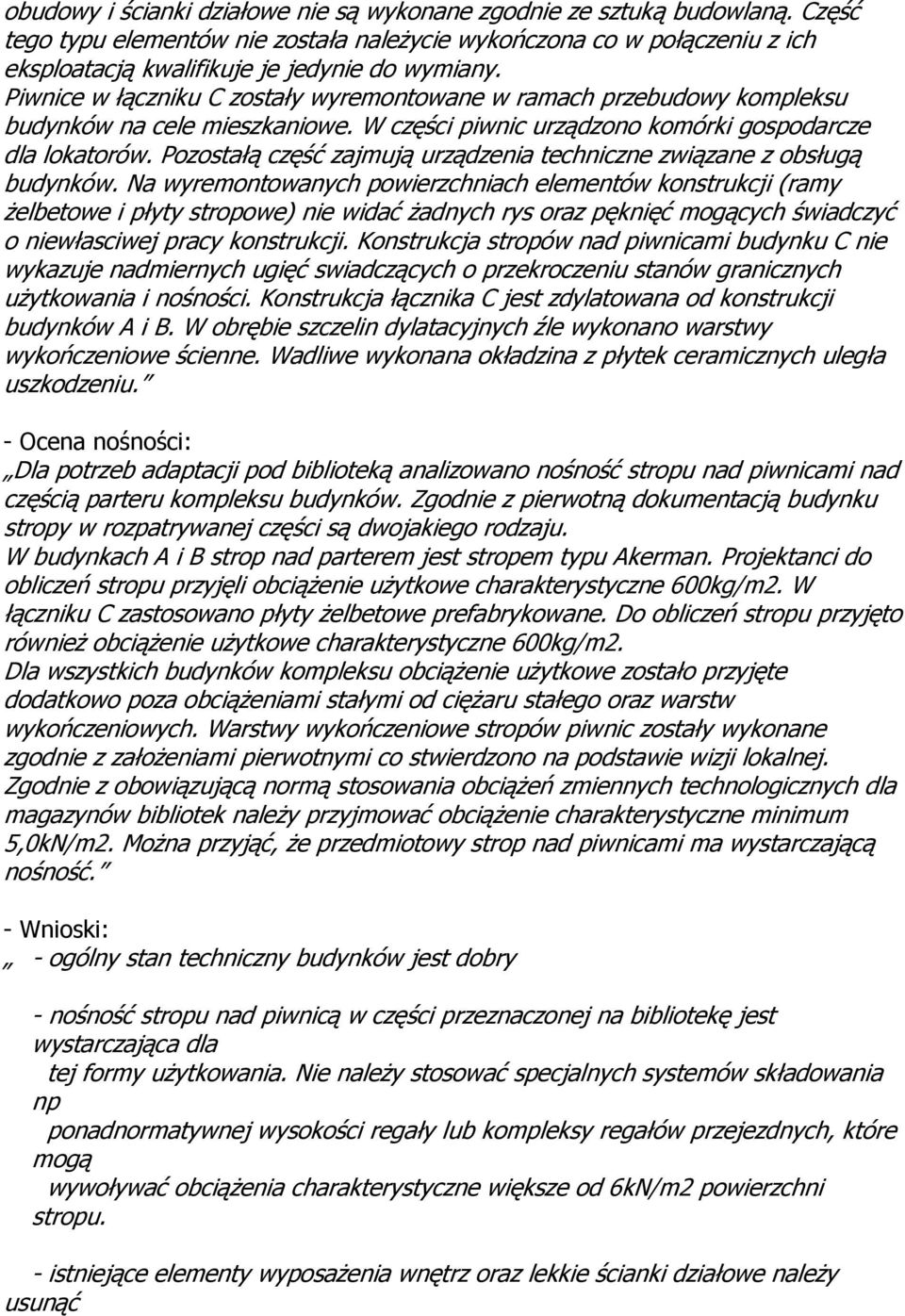

3 obudowy i ścianki działowe nie są wykonane zgodnie ze sztuką budowlaną. Część tego typu elementów nie została należycie wykończona co w połączeniu z ich eksploatacją kwalifikuje je jedynie do wymiany. Piwnice w łączniku C zostały wyremontowane w ramach przebudowy kompleksu budynków na cele mieszkaniowe. W części piwnic urządzono komórki gospodarcze dla lokatorów. Pozostałą część zajmują urządzenia techniczne związane z obsługą budynków. Na wyremontowanych powierzchniach elementów konstrukcji (ramy żelbetowe i płyty stropowe) nie widać żadnych rys oraz pęknięć mogących świadczyć o niewłasciwej pracy konstrukcji. Konstrukcja stropów nad piwnicami budynku C nie wykazuje nadmiernych ugięć swiadczących o przekroczeniu stanów granicznych użytkowania i nośności. Konstrukcja łącznika C jest zdylatowana od konstrukcji budynków A i B. W obrębie szczelin dylatacyjnych źle wykonano warstwy wykończeniowe ścienne. Wadliwe wykonana okładzina z płytek ceramicznych uległa uszkodzeniu. - Ocena nośności: Dla potrzeb adaptacji pod biblioteką analizowano nośność stropu nad piwnicami nad częścią parteru kompleksu budynków. Zgodnie z pierwotną dokumentacją budynku stropy w rozpatrywanej części są dwojakiego rodzaju. W budynkach A i B strop nad parterem jest stropem typu Akerman. Projektanci do obliczeń stropu przyjęli obciążenie użytkowe charakterystyczne 600kg/m2. W łączniku C zastosowano płyty żelbetowe prefabrykowane. Do obliczeń stropu przyjęto również obciążenie użytkowe charakterystyczne 600kg/m2. Dla wszystkich budynków kompleksu obciążenie użytkowe zostało przyjęte dodatkowo poza obciążeniami stałymi od ciężaru stałego oraz warstw wykończeniowych. Warstwy wykończeniowe stropów piwnic zostały wykonane zgodnie z założeniami pierwotnymi co stwierdzono na podstawie wizji lokalnej. Zgodnie z obowiązującą normą stosowania obciążeń zmiennych technologicznych dla magazynów bibliotek należy przyjmować obciążenie charakterystyczne minimum 5,0kN/m2. Można przyjąć, że przedmiotowy strop nad piwnicami ma wystarczającą nośność. - Wnioski: - ogólny stan techniczny budynków jest dobry - nośność stropu nad piwnicą w części przeznaczonej na bibliotekę jest wystarczająca dla tej formy użytkowania. Nie należy stosować specjalnych systemów składowania np ponadnormatywnej wysokości regały lub kompleksy regałów przejezdnych, które mogą wywoływać obciążenia charakterystyczne większe od 6kN/m2 powierzchni stropu. - istniejące elementy wyposażenia wnętrz oraz lekkie ścianki działowe należy usunąć

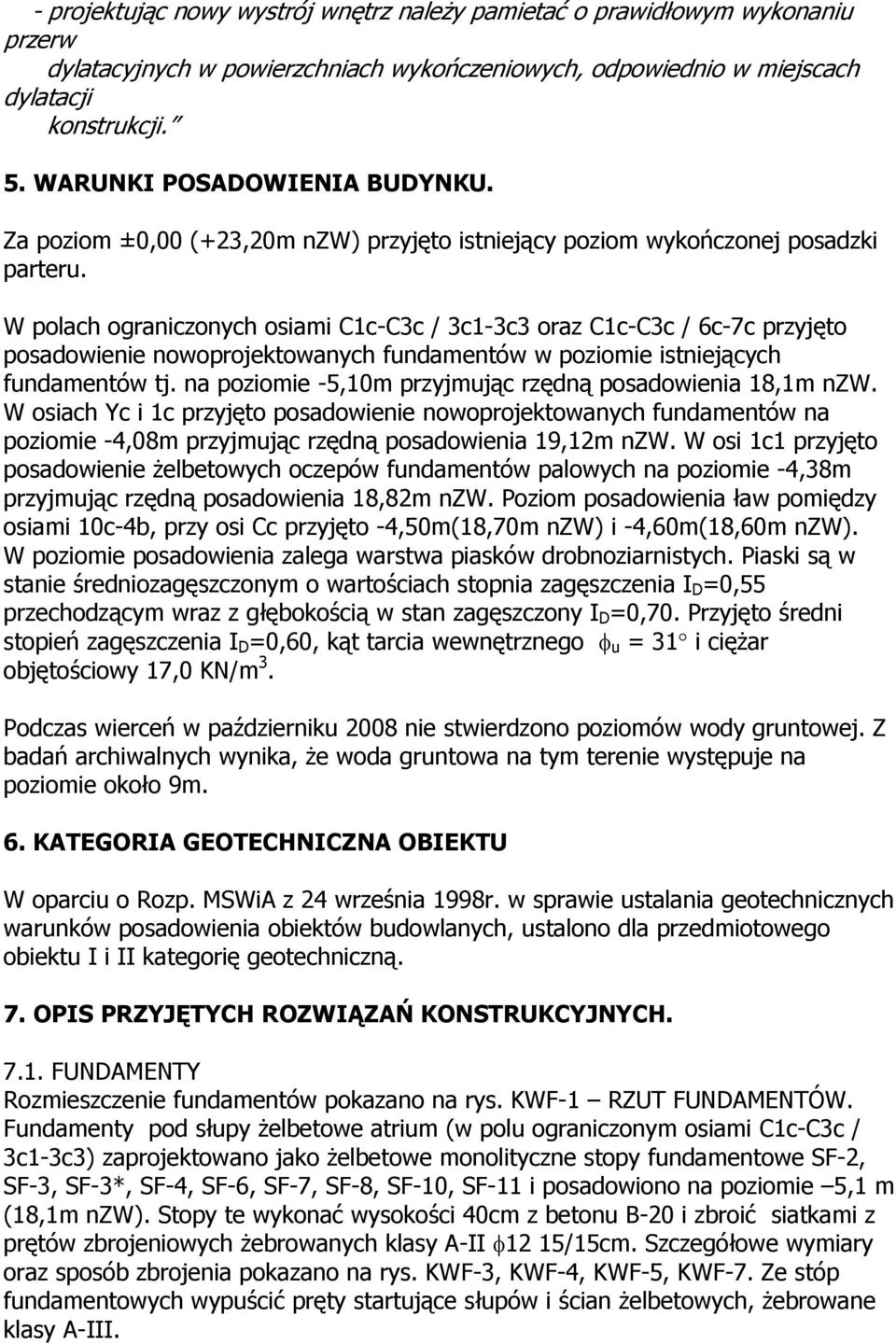

4 - projektując nowy wystrój wnętrz należy pamietać o prawidłowym wykonaniu przerw dylatacyjnych w powierzchniach wykończeniowych, odpowiednio w miejscach dylatacji konstrukcji. 5. WARUNKI POSADOWIENIA BUDYNKU. Za poziom ±0,00 (+23,20m nzw) przyjęto istniejący poziom wykończonej posadzki parteru. W polach ograniczonych osiami C1c-C3c / 3c1-3c3 oraz C1c-C3c / 6c-7c przyjęto posadowienie nowoprojektowanych fundamentów w poziomie istniejących fundamentów tj. na poziomie -5,10m przyjmując rzędną posadowienia 18,1m nzw. W osiach Yc i 1c przyjęto posadowienie nowoprojektowanych fundamentów na poziomie -4,08m przyjmując rzędną posadowienia 19,12m nzw. W osi 1c1 przyjęto posadowienie żelbetowych oczepów fundamentów palowych na poziomie -4,38m przyjmując rzędną posadowienia 18,82m nzw. Poziom posadowienia ław pomiędzy osiami 10c-4b, przy osi Cc przyjęto -4,50m(18,70m nzw) i -4,60m(18,60m nzw). W poziomie posadowienia zalega warstwa piasków drobnoziarnistych. Piaski są w stanie średniozagęszczonym o wartościach stopnia zagęszczenia I D =0,55 przechodzącym wraz z głębokością w stan zagęszczony I D =0,70. Przyjęto średni stopień zagęszczenia I D =0,60, kąt tarcia wewnętrznego φ u = 31 i ciężar objętościowy 17,0 KN/m 3. Podczas wierceń w październiku 2008 nie stwierdzono poziomów wody gruntowej. Z badań archiwalnych wynika, że woda gruntowa na tym terenie występuje na poziomie około 9m. 6. KATEGORIA GEOTECHNICZNA OBIEKTU W oparciu o Rozp. MSWiA z 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych, ustalono dla przedmiotowego obiektu I i II kategorię geotechniczną. 7. OPIS PRZYJĘTYCH ROZWIĄZAŃ KONSTRUKCYJNYCH FUNDAMENTY Rozmieszczenie fundamentów pokazano na rys. KWF-1 RZUT FUNDAMENTÓW. Fundamenty pod słupy żelbetowe atrium (w polu ograniczonym osiami C1c-C3c / 3c1-3c3) zaprojektowano jako żelbetowe monolityczne stopy fundamentowe SF-2, SF-3, SF-3*, SF-4, SF-6, SF-7, SF-8, SF-10, SF-11 i posadowiono na poziomie 5,1 m (18,1m nzw). Stopy te wykonać wysokości 40cm z betonu B-20 i zbroić siatkami z prętów zbrojeniowych żebrowanych klasy A-II φ12 15/15cm. Szczegółowe wymiary oraz sposób zbrojenia pokazano na rys. KWF-3, KWF-4, KWF-5, KWF-7. Ze stóp fundamentowych wypuścić pręty startujące słupów i ścian żelbetowych, żebrowane klasy A-III.

5 Pod żelbetowe ściany usztywniające w atrium oraz ściany w osiach C2c i Yc zaprojektowano żelbetową ławę fundamentową L-3 posadowioną w obszarze atrium na poz. -5,1m(18,10m nzw), a w osi C2c i Yc na poz. -4,08m(19,12m nzw). Ławę wykonać wysokości 40cm i szerokości 60cm zbrojoną podłużnie 4 prętami φ12 (stal A-II) i strzemionami φ6 co 25 cm(stal A-I), beton B-20. Z ławy wypuścić pręty startujące ścian, żebrowane klasy A-III #10 co 15cm. Szczegółowy sposób zbrojenia ławy pokazano na rys. KWF-12. Pod ściany klatki schodowej oraz pod słupy zadaszenia wejścia zaprojektowano ławę L-3* posadowioną odpowiednio na poziomie 5,1 m (18,1m nzw) i -4,50m(18,70m nzw). Ławę zbroić jak ławę L-3 ale nie osadzać prętów startujących ścian. Szczegółowy sposób zbrojenia ławy pokazano na rys. KWF-12. Pod ścianę oporową w osi 1c zaprojektowano żelbetową ławę fundamentową L2 o szerokości 140cm i wysokości 40cm poziom posadowienia 4,08(19,12m nzw). Ławę zbroić podłużnie i poprzecznie prętami φ12 (stal A-II) i strzemionami φ6 co 25 cm(stal A-I), beton B-20. Z ławy wypuścić pręty startujące ściany, żebrowane klasy A-III od zewnątrz #12 co 12cm a od wewnątrz #10 co 15cm oraz pręty startujące słupów żelbetowych wg szczegółów B i C. Szczegółowy sposób zbrojenia ławy pokazano na rys. KWF-13 i KWF-12. Pod ściany oddzielenia stref pożarowych zaprojektowano ławę żelbetową L-1 o szerokości 50cm i wysokości 40cm poziom posadowienia 5,1 m (18,1m nzw). Ławę zbroić podłużnie 4 prętami φ12 (stal A-II) i strzemionami φ6 co 25 cm (stal A- I), beton B-20. Szczegółowy sposób zbrojenia ławy pokazano na rys. KWF-12. Pod słupy przy wejściu głównym zaprojektowano ławę L-4 o szerokości 50cm i zmiennej wysokości 50cm i nad istniejącą stopą 30cm poziom posadowienia 4,60(18,60m nzw). Pomiędzy ławę a istniejącą stopę dać przekładkę ze styropianu. Szczegółowy sposób zbrojenia ławy pokazano na rys. KWF-14. W osi 1c2 pod słupy żelbetowe ze względu na brak możliwości ukształtowania tradycyjnych stóp fundamentowych przyjęto że wszystkie fundamenty będą posadowione na palach o średnicy φ220mm z rurą grubościenną φ88,9/7,1. Na palach wykonać żelbetowe oczepy SF-1, SF-5, SF-9, SF-15 i SF-16 spód oczepu na poziomie -4,38m(18,82m nzw). Oczepy te wykonać wysokości 70cm z betonu B-20 i zbroić prętami zbrojeniowymi żebrowanymi klasy A-II. Szczegółowe wymiary oraz sposób zbrojenia pokazano na rys. KWF-2, KWF-8, KWF-10 i KWF-11. Z oczepów fundamentowych wypuścić pręty startujące słupów i ścian żelbetowych, żebrowane klasy A-III. W miejscach gdzie oczepy wykonywane będą nad istniejącymi fundamentami, na tych fundamentach należy wykonać przekładkę ze styropianu gr. 12cm. Pod wszystkimi fundamentami należy wykonać podkład z betonu klasy B10 o grubości 10 cm, na którym należy wykonać izolację przeciwwilgociową z jednej warstwy papy izolacyjnej termozgrzewalnej. Wszystkie części fundamentu stykające się z gruntem należy zabezpieczyć przeciwwilgociowo poprzez malowanie Abizolem R+P lub innym równoważnym środkiem POSADZKI Posadzkę przyziemia projektuje się na obciążenie użytkowe 5kN/m 2. Warstwę nośną zaprojektowano jako płytę żelbetową gr. 15cm, beton kl. B-25, zbrojoną siatkami z prętów φ8 co 15 cm, lub jako płytę z betonu B-25 gr. 13 cm zbrojoną włóknami stalowymi rozproszonymi w ilości 20 kg/m 3. Posadzka zostanie ocieplona od góry

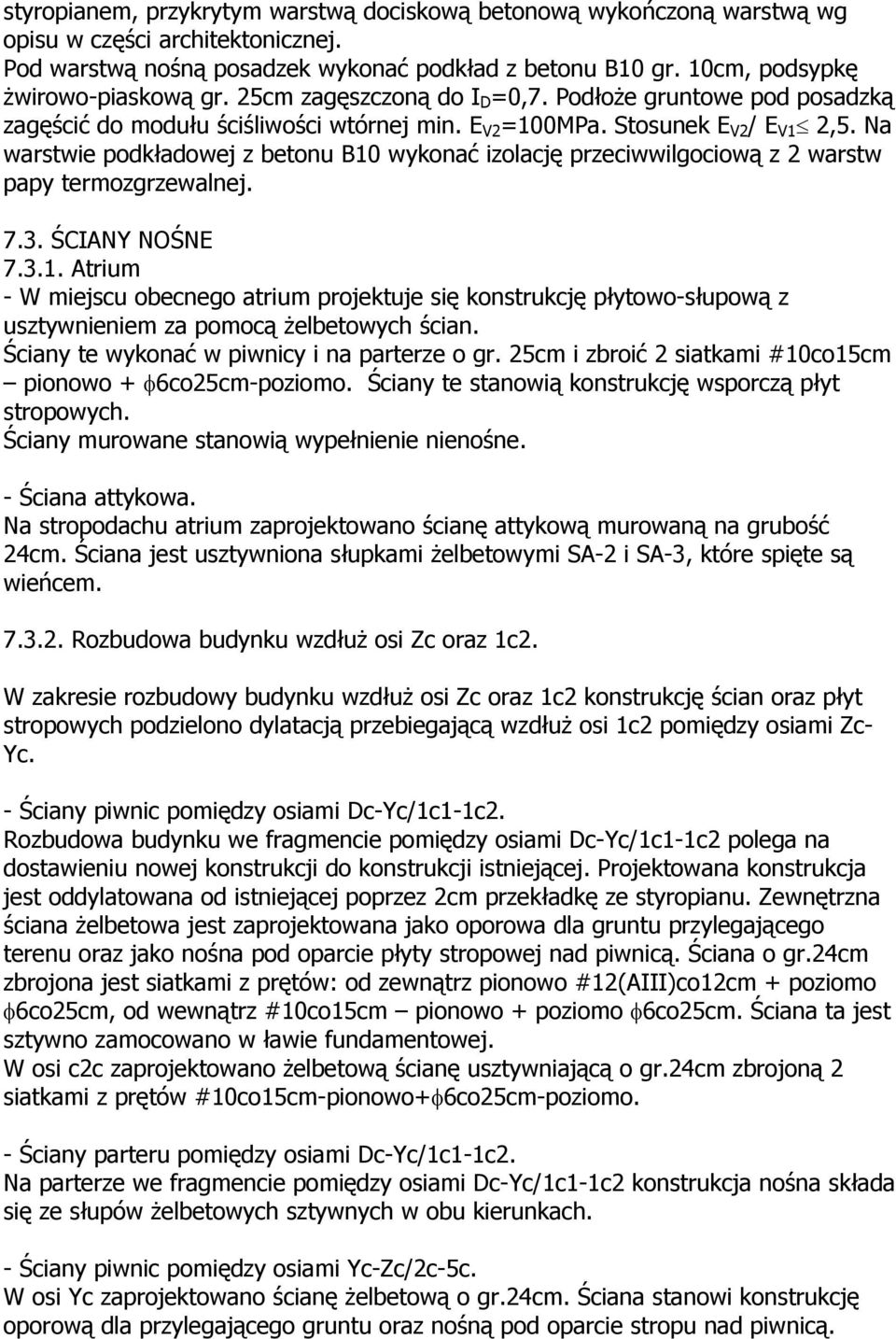

6 styropianem, przykrytym warstwą dociskową betonową wykończoną warstwą wg opisu w części architektonicznej. Pod warstwą nośną posadzek wykonać podkład z betonu B10 gr. 10cm, podsypkę żwirowo-piaskową gr. 25cm zagęszczoną do I D =0,7. Podłoże gruntowe pod posadzką zagęścić do modułu ściśliwości wtórnej min. E V2 =100MPa. Stosunek E V2 / E V1 2,5. Na warstwie podkładowej z betonu B10 wykonać izolację przeciwwilgociową z 2 warstw papy termozgrzewalnej ŚCIANY NOŚNE Atrium - W miejscu obecnego atrium projektuje się konstrukcję płytowo-słupową z usztywnieniem za pomocą żelbetowych ścian. Ściany te wykonać w piwnicy i na parterze o gr. 25cm i zbroić 2 siatkami #10co15cm pionowo + φ6co25cm-poziomo. Ściany te stanowią konstrukcję wsporczą płyt stropowych. Ściany murowane stanowią wypełnienie nienośne. - Ściana attykowa. Na stropodachu atrium zaprojektowano ścianę attykową murowaną na grubość 24cm. Ściana jest usztywniona słupkami żelbetowymi SA-2 i SA-3, które spięte są wieńcem Rozbudowa budynku wzdłuż osi Zc oraz 1c2. W zakresie rozbudowy budynku wzdłuż osi Zc oraz 1c2 konstrukcję ścian oraz płyt stropowych podzielono dylatacją przebiegającą wzdłuż osi 1c2 pomiędzy osiami Zc- Yc. - Ściany piwnic pomiędzy osiami Dc-Yc/1c1-1c2. Rozbudowa budynku we fragmencie pomiędzy osiami Dc-Yc/1c1-1c2 polega na dostawieniu nowej konstrukcji do konstrukcji istniejącej. Projektowana konstrukcja jest oddylatowana od istniejącej poprzez 2cm przekładkę ze styropianu. Zewnętrzna ściana żelbetowa jest zaprojektowana jako oporowa dla gruntu przylegającego terenu oraz jako nośna pod oparcie płyty stropowej nad piwnicą. Ściana o gr.24cm zbrojona jest siatkami z prętów: od zewnątrz pionowo #12(AIII)co12cm + poziomo φ6co25cm, od wewnątrz #10co15cm pionowo + poziomo φ6co25cm. Ściana ta jest sztywno zamocowano w ławie fundamentowej. W osi c2c zaprojektowano żelbetową ścianę usztywniającą o gr.24cm zbrojoną 2 siatkami z prętów #10co15cm-pionowo+φ6co25cm-poziomo. - Ściany parteru pomiędzy osiami Dc-Yc/1c1-1c2. Na parterze we fragmencie pomiędzy osiami Dc-Yc/1c1-1c2 konstrukcja nośna składa się ze słupów żelbetowych sztywnych w obu kierunkach. - Ściany piwnic pomiędzy osiami Yc-Zc/2c-5c. W osi Yc zaprojektowano ścianę żelbetową o gr.24cm. Ściana stanowi konstrukcję oporową dla przylegającego gruntu oraz nośną pod oparcie stropu nad piwnicą.

7 Ścianę zbroić 2 siatkami z prętów #10co15cm pionowo. Nowoprojektowaną konstrukcja nie jest oddylatowana od istniejącej konstrukcji budynku. - Ściany parteru pomiędzy osiami Yc-Zc/2c-5c. Na parterze we fragmencie pomiędzy osiami Yc-Zc/2c-5c konstrukcja nośna składa się ze słupów żelbetowych sztywnych w obu kierunkach. - Ściana attykowa. Na stropodachu budynku zaprojektowano ścianę attykową murowaną z bloczków silikatowych na grubość 18cm. Ściana jest usztywniona słupkami żelbetowymi SA-1, które spięte są wieńcem ŚCIANY DZIAŁOWE Zaprojektowano ściany działowe o konstrukcji g-k oraz murowane z bloczków silikatowych. Konstrukcja i rozmieszczenie ścian przedstawiona i opisana została na rzutach. Przy projektowaniu ścian działowych przyjęto zasadę, że na istniejących płytach stropowych można wykonać jedynie ściany o konstrukcji g-k. Przyjęte rozwiązanie konstrukcji nośnej ściany g-k jest uzależniony od wysokości ściany oraz od wymaganej odporności ogniowej. Na nowoprojektowanych płytach stropowych istnieje możliwość wykonanie ścian działowych o konstrukcji murowanej ze bloczków silikatowych na zaprawie systemowej SŁUPY Atrium Projektowana konstrukcja ma układ płyta-słup z dodatkowymi ścianami usztywniającymi. Słupy mają przekrój 35/35cm oraz 25/25cm. Słupy są sztywno zakotwione w stopach fundamentowych. Zbrojenie słupów jest zróżnicowane i opisane na rysunkach poszczególnych elementów Rozbudowa budynku wzdłuż osi Zc oraz 1c2. - słupy piwnicy pomiędzy osiami Dc-Yc/1c1-1c2. W osi 1c2 zaprojektowano żelbetowe słupy o wymiarze 35/35cm. Słupy są sztywno zamocowane w fundamencie i sztywne na obu kierunkach. Słupy mają przekrój 35/35cm a ich zbrojenie opisane na rysunkach poszczególnych elementów. W ścianie żelbetowej w osi 1c1 wykształtowano filary, na których stoją słupy kondygnacji parteru. - słupy parteru pomiędzy osiami Dc-Yc/1c1-1c2. W osi 1c1 oraz 1c2 zaprojektowano żelbetowe słupy o wymiarze 35/35cm. Słupy są sztywne na obu kierunkach. Ich zbrojenie opisano na rysunkach poszczególnych elementów - słupy piwnicy pomiędzy osiami Yc-Zc/2c-5c. W ścianie żelbetowej w osi Yc wykształtowano filary, na których stoją słupy kondygnacji parteru. W istniejącej ścianie w osi Zc należy zakotwić pręty startujące żelbetowych słupów parteru.

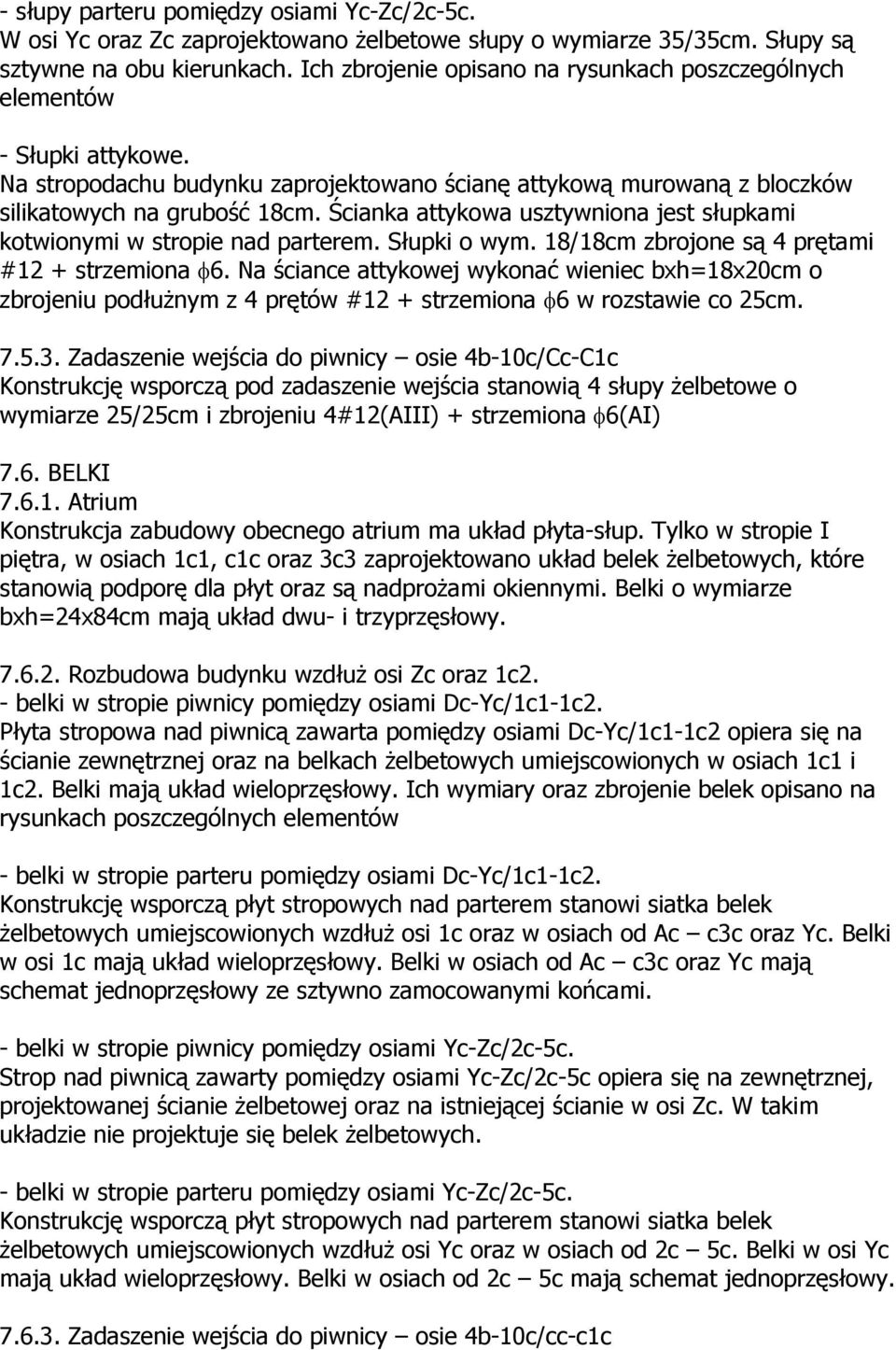

8 - słupy parteru pomiędzy osiami Yc-Zc/2c-5c. W osi Yc oraz Zc zaprojektowano żelbetowe słupy o wymiarze 35/35cm. Słupy są sztywne na obu kierunkach. Ich zbrojenie opisano na rysunkach poszczególnych elementów - Słupki attykowe. Na stropodachu budynku zaprojektowano ścianę attykową murowaną z bloczków silikatowych na grubość 18cm. Ścianka attykowa usztywniona jest słupkami kotwionymi w stropie nad parterem. Słupki o wym. 18/18cm zbrojone są 4 prętami #12 + strzemiona φ6. Na ściance attykowej wykonać wieniec bxh=18x20cm o zbrojeniu podłużnym z 4 prętów #12 + strzemiona φ6 w rozstawie co 25cm Zadaszenie wejścia do piwnicy osie 4b-10c/Cc-C1c Konstrukcję wsporczą pod zadaszenie wejścia stanowią 4 słupy żelbetowe o wymiarze 25/25cm i zbrojeniu 4#12(AIII) + strzemiona φ6(ai) 7.6. BELKI Atrium Konstrukcja zabudowy obecnego atrium ma układ płyta-słup. Tylko w stropie I piętra, w osiach 1c1, c1c oraz 3c3 zaprojektowano układ belek żelbetowych, które stanowią podporę dla płyt oraz są nadprożami okiennymi. Belki o wymiarze bxh=24x84cm mają układ dwu- i trzyprzęsłowy Rozbudowa budynku wzdłuż osi Zc oraz 1c2. - belki w stropie piwnicy pomiędzy osiami Dc-Yc/1c1-1c2. Płyta stropowa nad piwnicą zawarta pomiędzy osiami Dc-Yc/1c1-1c2 opiera się na ścianie zewnętrznej oraz na belkach żelbetowych umiejscowionych w osiach 1c1 i 1c2. Belki mają układ wieloprzęsłowy. Ich wymiary oraz zbrojenie belek opisano na rysunkach poszczególnych elementów - belki w stropie parteru pomiędzy osiami Dc-Yc/1c1-1c2. Konstrukcję wsporczą płyt stropowych nad parterem stanowi siatka belek żelbetowych umiejscowionych wzdłuż osi 1c oraz w osiach od Ac c3c oraz Yc. Belki w osi 1c mają układ wieloprzęsłowy. Belki w osiach od Ac c3c oraz Yc mają schemat jednoprzęsłowy ze sztywno zamocowanymi końcami. - belki w stropie piwnicy pomiędzy osiami Yc-Zc/2c-5c. Strop nad piwnicą zawarty pomiędzy osiami Yc-Zc/2c-5c opiera się na zewnętrznej, projektowanej ścianie żelbetowej oraz na istniejącej ścianie w osi Zc. W takim układzie nie projektuje się belek żelbetowych. - belki w stropie parteru pomiędzy osiami Yc-Zc/2c-5c. Konstrukcję wsporczą płyt stropowych nad parterem stanowi siatka belek żelbetowych umiejscowionych wzdłuż osi Yc oraz w osiach od 2c 5c. Belki w osi Yc mają układ wieloprzęsłowy. Belki w osiach od 2c 5c mają schemat jednoprzęsłowy Zadaszenie wejścia do piwnicy osie 4b-10c/cc-c1c

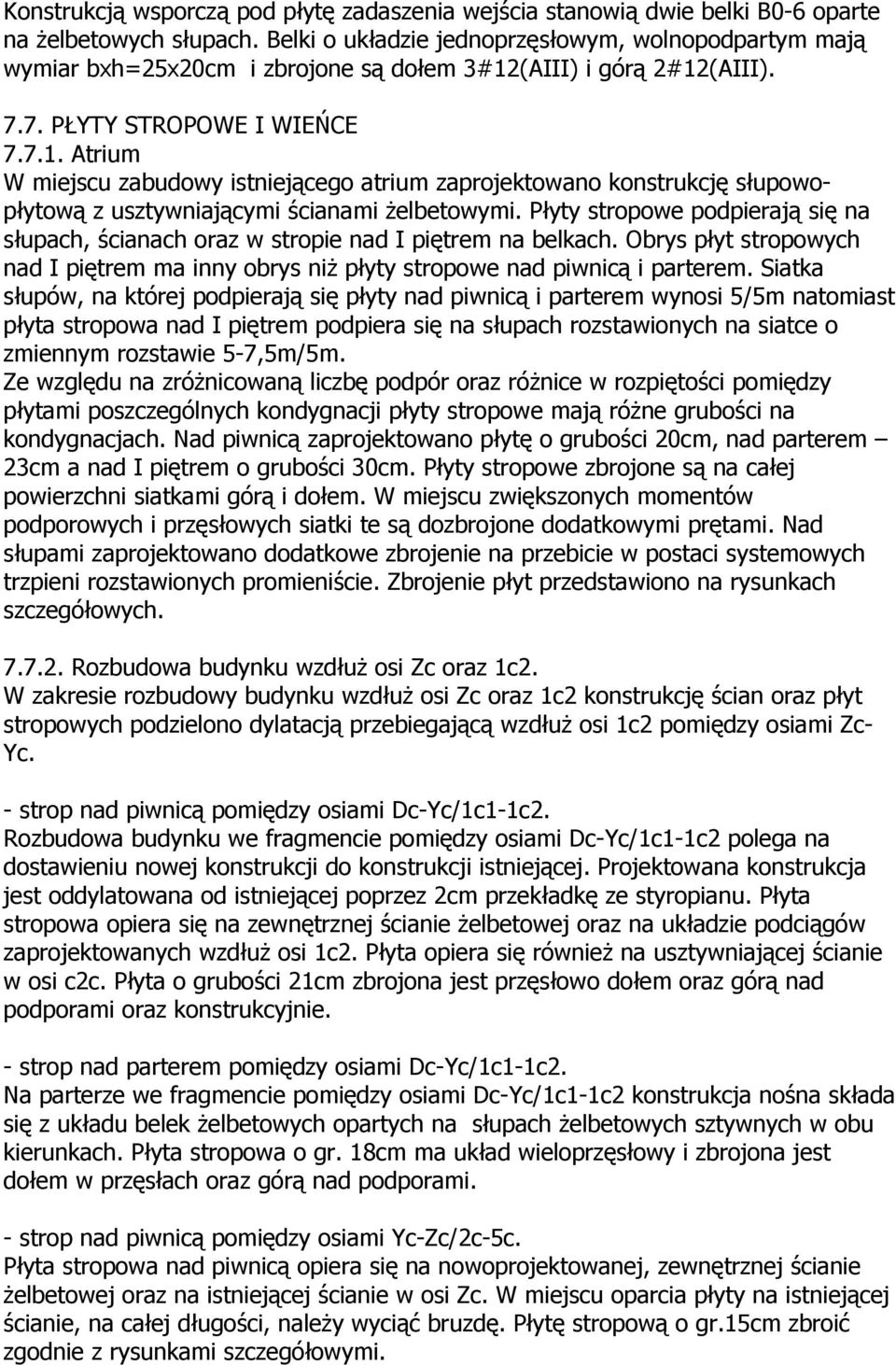

9 Konstrukcją wsporczą pod płytę zadaszenia wejścia stanowią dwie belki B0-6 oparte na żelbetowych słupach. Belki o układzie jednoprzęsłowym, wolnopodpartym mają wymiar bxh=25x20cm i zbrojone są dołem 3#12(AIII) i górą 2#12(AIII) PŁYTY STROPOWE I WIEŃCE Atrium W miejscu zabudowy istniejącego atrium zaprojektowano konstrukcję słupowopłytową z usztywniającymi ścianami żelbetowymi. Płyty stropowe podpierają się na słupach, ścianach oraz w stropie nad I piętrem na belkach. Obrys płyt stropowych nad I piętrem ma inny obrys niż płyty stropowe nad piwnicą i parterem. Siatka słupów, na której podpierają się płyty nad piwnicą i parterem wynosi 5/5m natomiast płyta stropowa nad I piętrem podpiera się na słupach rozstawionych na siatce o zmiennym rozstawie 5-7,5m/5m. Ze względu na zróżnicowaną liczbę podpór oraz różnice w rozpiętości pomiędzy płytami poszczególnych kondygnacji płyty stropowe mają różne grubości na kondygnacjach. Nad piwnicą zaprojektowano płytę o grubości 20cm, nad parterem 23cm a nad I piętrem o grubości 30cm. Płyty stropowe zbrojone są na całej powierzchni siatkami górą i dołem. W miejscu zwiększonych momentów podporowych i przęsłowych siatki te są dozbrojone dodatkowymi prętami. Nad słupami zaprojektowano dodatkowe zbrojenie na przebicie w postaci systemowych trzpieni rozstawionych promieniście. Zbrojenie płyt przedstawiono na rysunkach szczegółowych Rozbudowa budynku wzdłuż osi Zc oraz 1c2. W zakresie rozbudowy budynku wzdłuż osi Zc oraz 1c2 konstrukcję ścian oraz płyt stropowych podzielono dylatacją przebiegającą wzdłuż osi 1c2 pomiędzy osiami Zc- Yc. - strop nad piwnicą pomiędzy osiami Dc-Yc/1c1-1c2. Rozbudowa budynku we fragmencie pomiędzy osiami Dc-Yc/1c1-1c2 polega na dostawieniu nowej konstrukcji do konstrukcji istniejącej. Projektowana konstrukcja jest oddylatowana od istniejącej poprzez 2cm przekładkę ze styropianu. Płyta stropowa opiera się na zewnętrznej ścianie żelbetowej oraz na układzie podciągów zaprojektowanych wzdłuż osi 1c2. Płyta opiera się również na usztywniającej ścianie w osi c2c. Płyta o grubości 21cm zbrojona jest przęsłowo dołem oraz górą nad podporami oraz konstrukcyjnie. - strop nad parterem pomiędzy osiami Dc-Yc/1c1-1c2. Na parterze we fragmencie pomiędzy osiami Dc-Yc/1c1-1c2 konstrukcja nośna składa się z układu belek żelbetowych opartych na słupach żelbetowych sztywnych w obu kierunkach. Płyta stropowa o gr. 18cm ma układ wieloprzęsłowy i zbrojona jest dołem w przęsłach oraz górą nad podporami. - strop nad piwnicą pomiędzy osiami Yc-Zc/2c-5c. Płyta stropowa nad piwnicą opiera się na nowoprojektowanej, zewnętrznej ścianie żelbetowej oraz na istniejącej ścianie w osi Zc. W miejscu oparcia płyty na istniejącej ścianie, na całej długości, należy wyciąć bruzdę. Płytę stropową o gr.15cm zbroić zgodnie z rysunkami szczegółowymi.

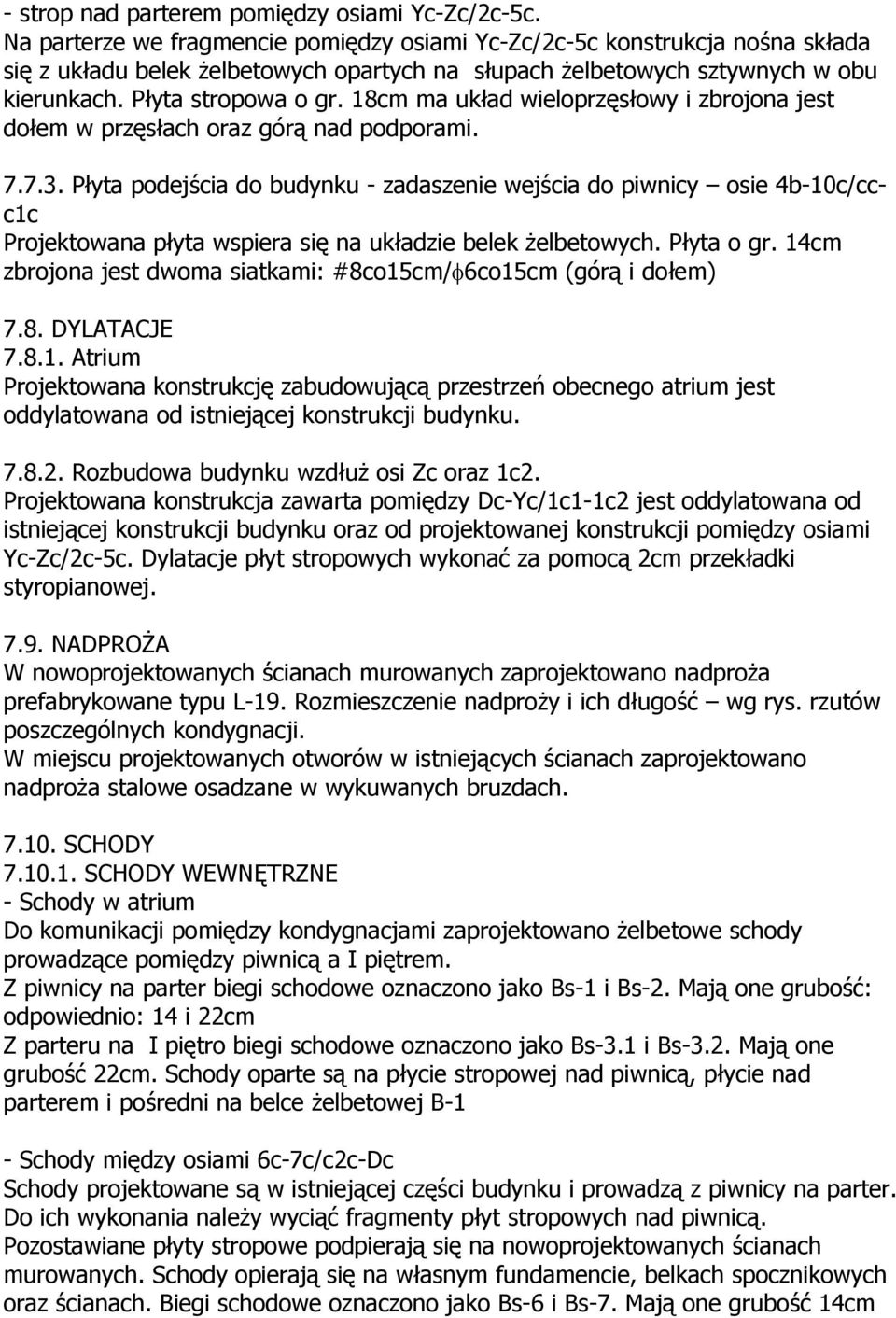

10 - strop nad parterem pomiędzy osiami Yc-Zc/2c-5c. Na parterze we fragmencie pomiędzy osiami Yc-Zc/2c-5c konstrukcja nośna składa się z układu belek żelbetowych opartych na słupach żelbetowych sztywnych w obu kierunkach. Płyta stropowa o gr. 18cm ma układ wieloprzęsłowy i zbrojona jest dołem w przęsłach oraz górą nad podporami Płyta podejścia do budynku - zadaszenie wejścia do piwnicy osie 4b-10c/ccc1c Projektowana płyta wspiera się na układzie belek żelbetowych. Płyta o gr. 14cm zbrojona jest dwoma siatkami: #8co15cm/φ6co15cm (górą i dołem) 7.8. DYLATACJE Atrium Projektowana konstrukcję zabudowującą przestrzeń obecnego atrium jest oddylatowana od istniejącej konstrukcji budynku Rozbudowa budynku wzdłuż osi Zc oraz 1c2. Projektowana konstrukcja zawarta pomiędzy Dc-Yc/1c1-1c2 jest oddylatowana od istniejącej konstrukcji budynku oraz od projektowanej konstrukcji pomiędzy osiami Yc-Zc/2c-5c. Dylatacje płyt stropowych wykonać za pomocą 2cm przekładki styropianowej NADPROŻA W nowoprojektowanych ścianach murowanych zaprojektowano nadproża prefabrykowane typu L-19. Rozmieszczenie nadproży i ich długość wg rys. rzutów poszczególnych kondygnacji. W miejscu projektowanych otworów w istniejących ścianach zaprojektowano nadproża stalowe osadzane w wykuwanych bruzdach SCHODY SCHODY WEWNĘTRZNE - Schody w atrium Do komunikacji pomiędzy kondygnacjami zaprojektowano żelbetowe schody prowadzące pomiędzy piwnicą a I piętrem. Z piwnicy na parter biegi schodowe oznaczono jako Bs-1 i Bs-2. Mają one grubość: odpowiednio: 14 i 22cm Z parteru na I piętro biegi schodowe oznaczono jako Bs-3.1 i Bs-3.2. Mają one grubość 22cm. Schody oparte są na płycie stropowej nad piwnicą, płycie nad parterem i pośredni na belce żelbetowej B-1 - Schody między osiami 6c-7c/c2c-Dc Schody projektowane są w istniejącej części budynku i prowadzą z piwnicy na parter. Do ich wykonania należy wyciąć fragmenty płyt stropowych nad piwnicą. Pozostawiane płyty stropowe podpierają się na nowoprojektowanych ścianach murowanych. Schody opierają się na własnym fundamencie, belkach spocznikowych oraz ścianach. Biegi schodowe oznaczono jako Bs-6 i Bs-7. Mają one grubość 14cm

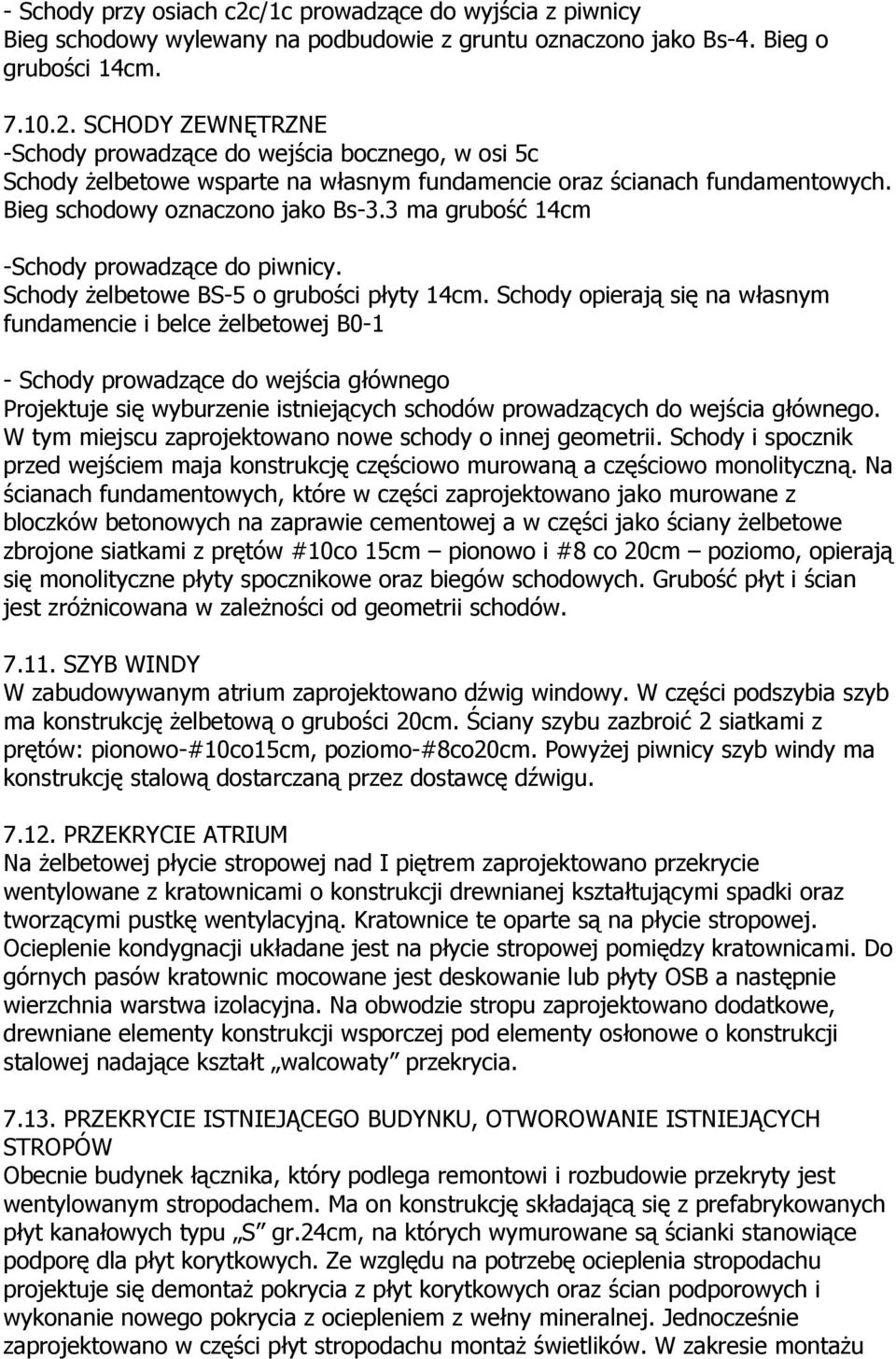

11 - Schody przy osiach c2c/1c prowadzące do wyjścia z piwnicy Bieg schodowy wylewany na podbudowie z gruntu oznaczono jako Bs-4. Bieg o grubości 14cm SCHODY ZEWNĘTRZNE -Schody prowadzące do wejścia bocznego, w osi 5c Schody żelbetowe wsparte na własnym fundamencie oraz ścianach fundamentowych. Bieg schodowy oznaczono jako Bs-3.3 ma grubość 14cm -Schody prowadzące do piwnicy. Schody żelbetowe BS-5 o grubości płyty 14cm. Schody opierają się na własnym fundamencie i belce żelbetowej B0-1 - Schody prowadzące do wejścia głównego Projektuje się wyburzenie istniejących schodów prowadzących do wejścia głównego. W tym miejscu zaprojektowano nowe schody o innej geometrii. Schody i spocznik przed wejściem maja konstrukcję częściowo murowaną a częściowo monolityczną. Na ścianach fundamentowych, które w części zaprojektowano jako murowane z bloczków betonowych na zaprawie cementowej a w części jako ściany żelbetowe zbrojone siatkami z prętów #10co 15cm pionowo i #8 co 20cm poziomo, opierają się monolityczne płyty spocznikowe oraz biegów schodowych. Grubość płyt i ścian jest zróżnicowana w zależności od geometrii schodów SZYB WINDY W zabudowywanym atrium zaprojektowano dźwig windowy. W części podszybia szyb ma konstrukcję żelbetową o grubości 20cm. Ściany szybu zazbroić 2 siatkami z prętów: pionowo-#10co15cm, poziomo-#8co20cm. Powyżej piwnicy szyb windy ma konstrukcję stalową dostarczaną przez dostawcę dźwigu PRZEKRYCIE ATRIUM Na żelbetowej płycie stropowej nad I piętrem zaprojektowano przekrycie wentylowane z kratownicami o konstrukcji drewnianej kształtującymi spadki oraz tworzącymi pustkę wentylacyjną. Kratownice te oparte są na płycie stropowej. Ocieplenie kondygnacji układane jest na płycie stropowej pomiędzy kratownicami. Do górnych pasów kratownic mocowane jest deskowanie lub płyty OSB a następnie wierzchnia warstwa izolacyjna. Na obwodzie stropu zaprojektowano dodatkowe, drewniane elementy konstrukcji wsporczej pod elementy osłonowe o konstrukcji stalowej nadające kształt walcowaty przekrycia PRZEKRYCIE ISTNIEJĄCEGO BUDYNKU, OTWOROWANIE ISTNIEJĄCYCH STROPÓW Obecnie budynek łącznika, który podlega remontowi i rozbudowie przekryty jest wentylowanym stropodachem. Ma on konstrukcję składającą się z prefabrykowanych płyt kanałowych typu S gr.24cm, na których wymurowane są ścianki stanowiące podporę dla płyt korytkowych. Ze względu na potrzebę ocieplenia stropodachu projektuje się demontaż pokrycia z płyt korytkowych oraz ścian podporowych i wykonanie nowego pokrycia z ociepleniem z wełny mineralnej. Jednocześnie zaprojektowano w części płyt stropodachu montaż świetlików. W zakresie montażu

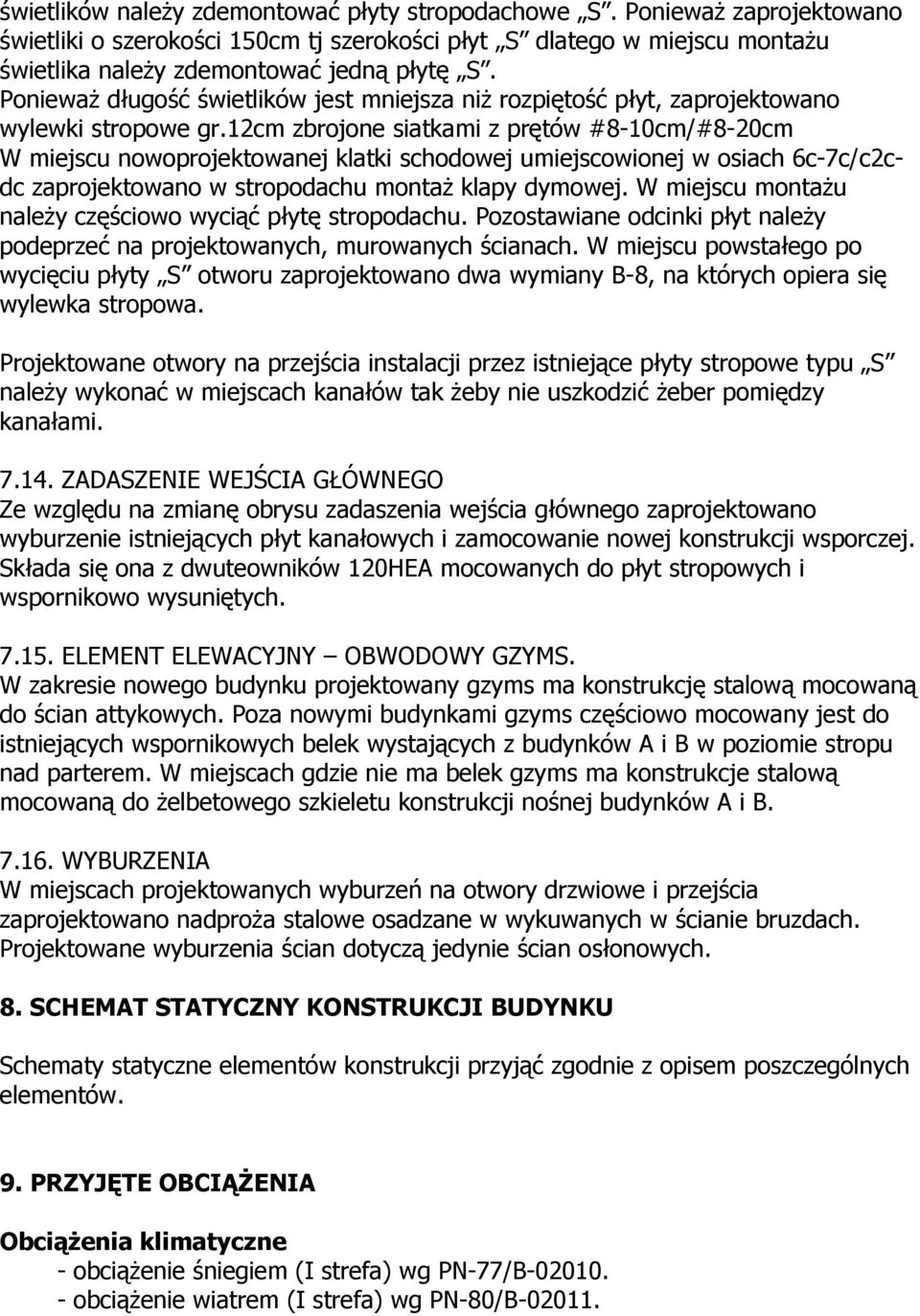

12 świetlików należy zdemontować płyty stropodachowe S. Ponieważ zaprojektowano świetliki o szerokości 150cm tj szerokości płyt S dlatego w miejscu montażu świetlika należy zdemontować jedną płytę S. Ponieważ długość świetlików jest mniejsza niż rozpiętość płyt, zaprojektowano wylewki stropowe gr.12cm zbrojone siatkami z prętów #8-10cm/#8-20cm W miejscu nowoprojektowanej klatki schodowej umiejscowionej w osiach 6c-7c/c2cdc zaprojektowano w stropodachu montaż klapy dymowej. W miejscu montażu należy częściowo wyciąć płytę stropodachu. Pozostawiane odcinki płyt należy podeprzeć na projektowanych, murowanych ścianach. W miejscu powstałego po wycięciu płyty S otworu zaprojektowano dwa wymiany B-8, na których opiera się wylewka stropowa. Projektowane otwory na przejścia instalacji przez istniejące płyty stropowe typu S należy wykonać w miejscach kanałów tak żeby nie uszkodzić żeber pomiędzy kanałami ZADASZENIE WEJŚCIA GŁÓWNEGO Ze względu na zmianę obrysu zadaszenia wejścia głównego zaprojektowano wyburzenie istniejących płyt kanałowych i zamocowanie nowej konstrukcji wsporczej. Składa się ona z dwuteowników 120HEA mocowanych do płyt stropowych i wspornikowo wysuniętych ELEMENT ELEWACYJNY OBWODOWY GZYMS. W zakresie nowego budynku projektowany gzyms ma konstrukcję stalową mocowaną do ścian attykowych. Poza nowymi budynkami gzyms częściowo mocowany jest do istniejących wspornikowych belek wystających z budynków A i B w poziomie stropu nad parterem. W miejscach gdzie nie ma belek gzyms ma konstrukcje stalową mocowaną do żelbetowego szkieletu konstrukcji nośnej budynków A i B WYBURZENIA W miejscach projektowanych wyburzeń na otwory drzwiowe i przejścia zaprojektowano nadproża stalowe osadzane w wykuwanych w ścianie bruzdach. Projektowane wyburzenia ścian dotyczą jedynie ścian osłonowych. 8. SCHEMAT STATYCZNY KONSTRUKCJI BUDYNKU Schematy statyczne elementów konstrukcji przyjąć zgodnie z opisem poszczególnych elementów. 9. PRZYJĘTE OBCIĄŻENIA Obciążenia klimatyczne - obciążenie śniegiem (I strefa) wg PN-77/B obciążenie wiatrem (I strefa) wg PN-80/B

13 Pozostałe obciążenia - Obciążenie płyt stropowych: ATRIUM płyta stropowa nad piwnicą i parterem: - obciążenie warstwami wykończeniowymi : 2,0kN/m 2 x1,27 - obciążenie ściankami działowymi : 2,0kN/m 2 x1,2 - obciążenie instalacjami: 0,5kN/m 2 x1,2 - obciążenie użytkowe: 5,0kN/m 2 x1,3 płyta stropowa nad I piętrem: - obciążenie warstwami wykończeniowymi : 2,7kN/m 2 x1,27 - obciążenie instalacjami: 2,0kN/m 2 x1,2 - obciążenie użytkowe: 0,5kN/m 2 x1,4 ROZBUDOWA MIĘDZY OSIAMI Dc-Yc/1c-5c płyta stropowa nad piwnicą: - obciążenie warstwami wykończeniowymi : 2,0kN/m 2 x1,27 - obciążenie ściankami działowymi : 1,25kN/m 2 x1,2 - obciążenie instalacjami: 0,5kN/m 2 x1,2 - obciążenie użytkowe: 5,0kN/m 2 x1,3 płyta stropowa nad parterem: - obciążenie warstwami wykończeniowymi : 2,7kN/m 2 x1,27 - obciążenie instalacjami: - w osiach Cc-Dc/1c-2c: 2,0kN/m 2 x1,2 - pozostała powierzchnia: 0,5kN/m 2 x1,2 - obciążenie użytkowe: 0,5kN/m 2 x1,4 - Obciążenie schodów: - obciążenie wykładziną: 0,5kN/m 2 x1,4 - obciążenie użytkowe: 4,0kN/m 2 x1,3 10. MATERIAŁY KONSTRUKCYJNE: - Beton: - Fundamenty : B20 - Główne elementy konstrukcji nośnej: belki, słupy, płyty stropowe, ściany: B30 - Schody, wylewki stropowe: B30 - Stal: - Stal zbrojeniowa - zbrojenie główne: AIII-34GS, zbrojenie rozdzielcze: AI-St3S - Stal kształtowa St3S. - Ściany murowane: bloczki silikatowych kl.20 na zaprawie systemowej np Silka Fix10 lub innej o takich parametrach wytrzymałościowych

14 - Ściany g-k: ściany z okładziną z płyt g-k o konstrukcji nośnej z elementów stalowych i wypełnieniem z wełny mineralnej grubość okładziny, nośność konstrukcji wsporczej i rodzaj wypełnienia zgodnie z wytycznymi dostawcy systemu dla określonych parametrów nośności i odporności ogniowej. - Drewno: C ZABEZPIECZENIA ANTYKOROZYJNE I P.POŻ. W elementach żelbetowych zaprojektowano otuliny o wymaganej grubości dla danej klasy odporności ogniowej. Konstrukcję stalową (elementy które tego wymagają) zabezpieczyć p.poż. zgodnie z opisem w części architektonicznej projektu. 12. ZALECENIA DODATKOWE. Wszystkie roboty budowlane wykonywać pod nadzorem osoby uprawnionej wg Prawa Budowlanego z zachowaniem przepisów BHP robót montażowych, betonowych i fundamentowych. Opracował: mgr inż. Krzysztof Wołków
