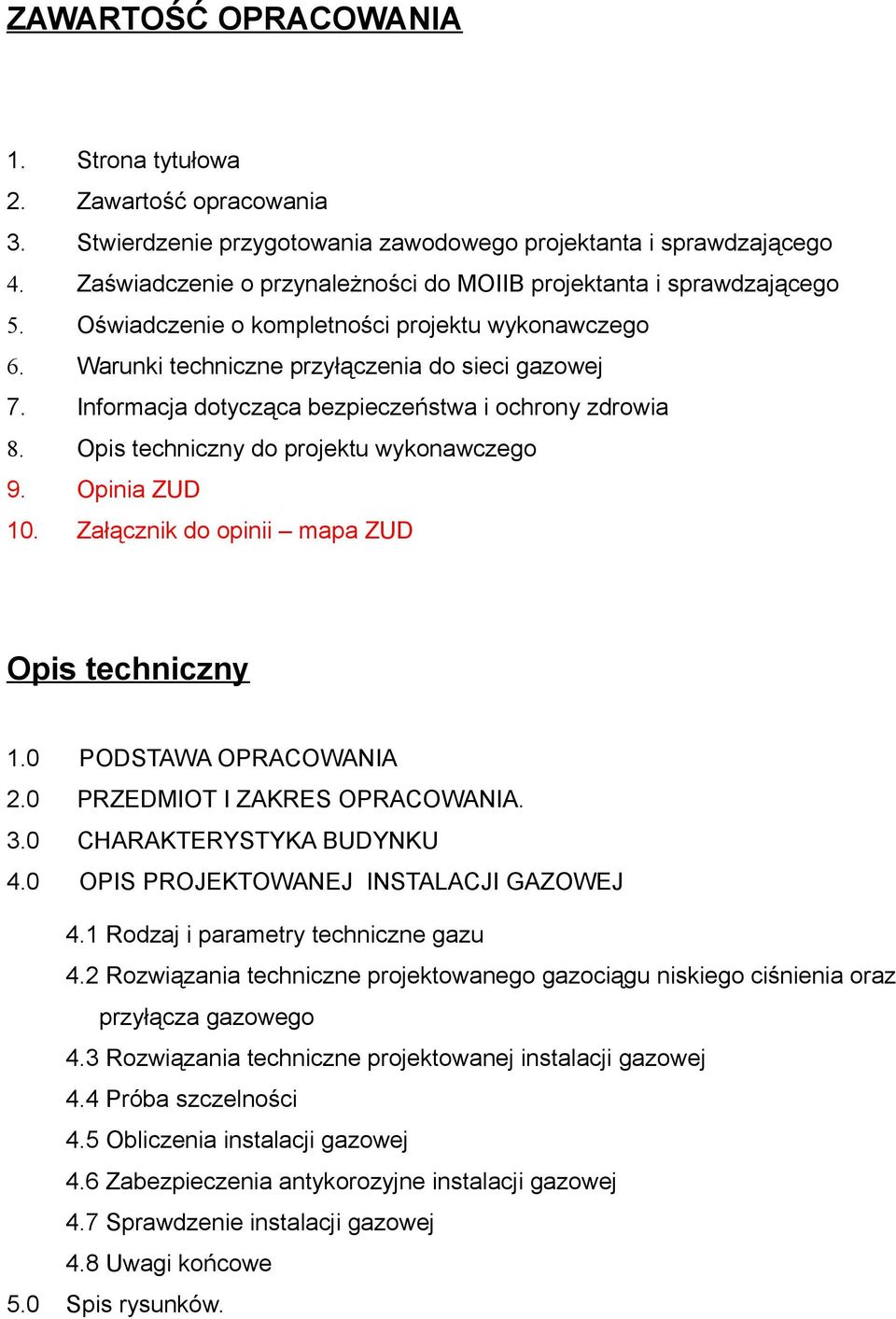

2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Zawartość opracowania 3. Stwierdzenie przygotowania zawodowego projektanta i sprawdzającego 4. Zaświadczenie o przynależności do MOIIB projektanta i sprawdzającego 5. Oświadczenie o kompletności projektu wykonawczego 6. Warunki techniczne przyłączenia do sieci gazowej 7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 8. Opis techniczny do projektu wykonawczego 9. Opinia ZUD 10. Załącznik do opinii mapa ZUD Opis techniczny 1.0 PODSTAWA OPRACOWANIA 2.0 PRZEDMIOT I ZAKRES OPRACOWANIA. 3.0 CHARAKTERYSTYKA BUDYNKU 4.0 OPIS PROJEKTOWANEJ INSTALACJI GAZOWEJ 4.1 Rodzaj i parametry techniczne gazu 4.2 Rozwiązania techniczne projektowanego gazociągu niskiego ciśnienia oraz przyłącza gazowego 4.3 Rozwiązania techniczne projektowanej instalacji gazowej 4.4 Próba szczelności 4.5 Obliczenia instalacji gazowej 4.6 Zabezpieczenia antykorozyjne instalacji gazowej 4.7 Sprawdzenie instalacji gazowej 4.8 Uwagi końcowe 5.0 Spis rysunków.

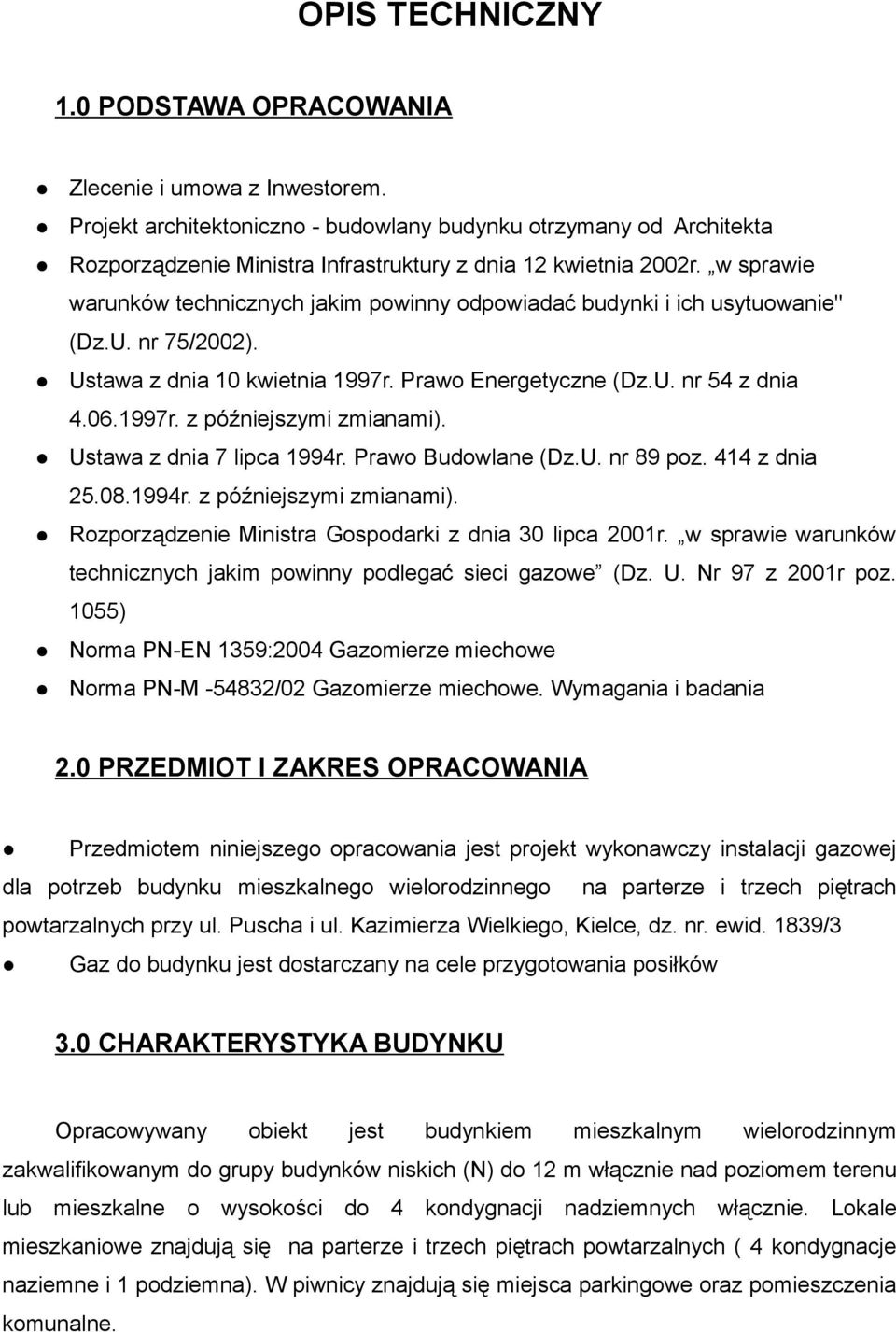

3 OPIS TECHNICZNY 1.0 PODSTAWA OPRACOWANIA Zlecenie i umowa z Inwestorem. Projekt architektoniczno - budowlany budynku otrzymany od Architekta Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" (Dz.U. nr 75/2002). Ustawa z dnia 10 kwietnia 1997r. Prawo Energetyczne (Dz.U. nr 54 z dnia r. z późniejszymi zmianami). Ustawa z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. nr 89 poz. 414 z dnia r. z późniejszymi zmianami). Rozporządzenie Ministra Gospodarki z dnia 30 lipca 2001r. w sprawie warunków technicznych jakim powinny podlegać sieci gazowe (Dz. U. Nr 97 z 2001r poz. 1055) Norma PN-EN 1359:2004 Gazomierze miechowe Norma PN-M /02 Gazomierze miechowe. Wymagania i badania 2.0 PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji gazowej dla potrzeb budynku mieszkalnego wielorodzinnego na parterze i trzech piętrach powtarzalnych przy ul. Puscha i ul. Kazimierza Wielkiego, Kielce, dz. nr. ewid. 1839/3 Gaz do budynku jest dostarczany na cele przygotowania posiłków 3.0 CHARAKTERYSTYKA BUDYNKU Opracowywany obiekt jest budynkiem mieszkalnym wielorodzinnym zakwalifikowanym do grupy budynków niskich (N) do 12 m włącznie nad poziomem terenu lub mieszkalne o wysokości do 4 kondygnacji nadziemnych włącznie. Lokale mieszkaniowe znajdują się na parterze i trzech piętrach powtarzalnych ( 4 kondygnacje naziemne i 1 podziemna). W piwnicy znajdują się miejsca parkingowe oraz pomieszczenia komunalne.

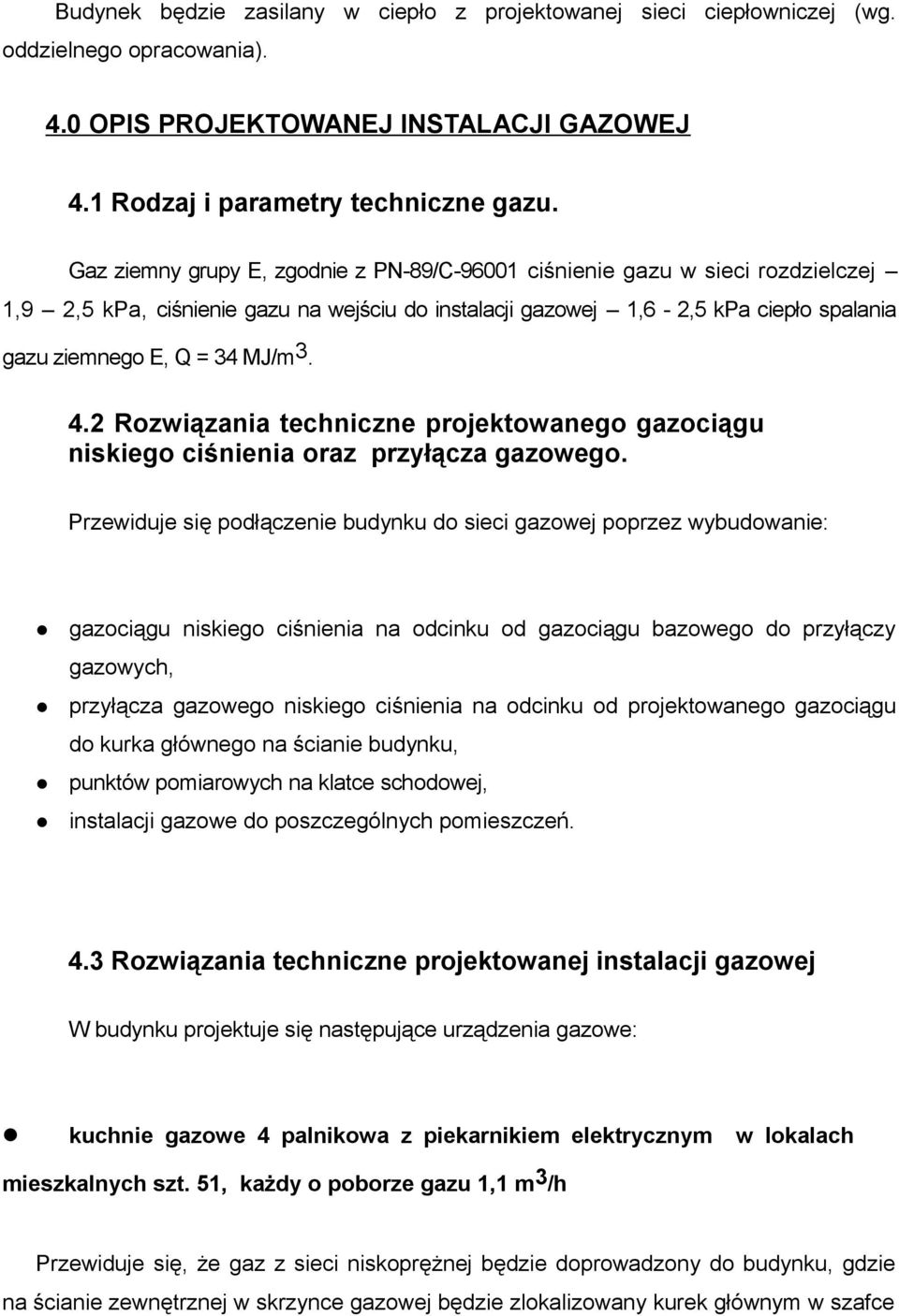

4 Budynek będzie zasilany w ciepło z projektowanej sieci ciepłowniczej (wg. oddzielnego opracowania). 4.0 OPIS PROJEKTOWANEJ INSTALACJI GAZOWEJ 4.1 Rodzaj i parametry techniczne gazu. Gaz ziemny grupy E, zgodnie z PN-89/C ciśnienie gazu w sieci rozdzielczej 1,9 2,5 kpa, ciśnienie gazu na wejściu do instalacji gazowej 1,6-2,5 kpa ciepło spalania gazu ziemnego E, Q = 34 MJ/m Rozwiązania techniczne projektowanego gazociągu niskiego ciśnienia oraz przyłącza gazowego. Przewiduje się podłączenie budynku do sieci gazowej poprzez wybudowanie: gazociągu niskiego ciśnienia na odcinku od gazociągu bazowego do przyłączy gazowych, przyłącza gazowego niskiego ciśnienia na odcinku od projektowanego gazociągu do kurka głównego na ścianie budynku, punktów pomiarowych na klatce schodowej, instalacji gazowe do poszczególnych pomieszczeń. 4.3 Rozwiązania techniczne projektowanej instalacji gazowej W budynku projektuje się następujące urządzenia gazowe: kuchnie gazowe 4 palnikowa z piekarnikiem elektrycznym w lokalach mieszkalnych szt. 51, każdy o poborze gazu 1,1 m 3 /h Przewiduje się, że gaz z sieci niskoprężnej będzie doprowadzony do budynku, gdzie na ścianie zewnętrznej w skrzynce gazowej będzie zlokalizowany kurek głównym w szafce

5 Z-1b. Kurek główny stanowi granicę własności sieci gazowej Karpackiej Spółki Gazownictwa Sp. z o.o. oddział w Tarnowie. Własnością Zakładu Gazowniczego będą również gazomierze Doprowadzenie gazu z sieci, przyłącze do budynku oraz gazociąg będą przedmiotem oddzielnego opracowania. Na rzucie piwnic pokazano lokalizację skrzynki gazowej Z-1b o orientacyjnych wymiarach (370x350x130) z oznaczeniem KG kurek główny. Skrzynka powinna być wentylowana i zamykana na klucz. Skrzynkę oznakować napis GAZ i pomalować na kolor żółty. Przejście gazociągu przez ścianę ze skrzynki do budynku wykonać, jako gazoszczelne. W związku z tym iż, budynek będzie zasilany z sieci niskoprężnej nie przewiduje się punktów redukcyjnych. Natomiast punkty pomiarowe (gazomierze miechowe G-1.6) projektuje się na klatkach schodowych indywidualnie dla każdego odbiorcy. Przed każdym gazomierzem należy zainstalować zawór odcinający. Zainstalowane gazomierze powinien znajdować się na wysokości od 0,3 m do 1,8 m od poziomu podłogi do spodu gazomierza i w odległości od ściany nie mniejszej niż 20 mm. Materiały użyte do budowy gazomierzy powinny być odporne na starzenie się oraz korozję pod wpływem działania gazów, do mierzenia których są przeznaczone, a także na działanie temperatury w zakresie deklarowanych przez producenta. Projektowana instalacja będzie prowadzona od kurka głównego znajdującego na zewnętrznej ścianie budynku przez piwnicę do pionów gazowych na klatkach schodowych, gdzie będą zlokalizowane na każdej kondygnacji szafki z gazomierzami G1.6 dla mieszkań na danej kondygnacji. Od gazomierzy będzie prowadzona instalacja do urządzeń gazowych w mieszkaniach. Instalację należy wykonać z rur stalowych bez szwu wg PN-80/H łączonych przez spawanie. Rurociągi poziome należy prowadzić po wierzchu ścian w odległości 2 cm ze spadkiem 4 do pionów. Dopuszcza się prowadzenie przewodów poziomej instalacji gazowej w bruzdach ścian i przykrycie ich suchym tynkiem Rury mocować do ścian za pomocą uchwytów w odstępach co 1,5 2,0 m. Zawór odcinający dopływ gazu do urządzenia należy umieścić w pomieszczeniu, w którym jest zainstalowane urządzenie gazowe, w miejscu łatwo dostępnym w odległości nie większej niż 1m od króćca przyłączeniowego. Do podłączenia kuchenek gazowych stosować szybkozłącze gazowe atestowane (R ½ cala) Kuchenki gazowe należy instalować w odległości co najmniej 0,5 m od okien do boku urządzenia, licząc w rzucie poziomym. Okap wentylacyjny powinien być zainstalowa-

6 ny nad kuchnią gazową w odległości co najmniej 650mm. Przekroje poprzeczne przewodów, a także kanału spalinowego powinny być stałe na całej długości, długość pionowych przewodów spalinowych powinna być nie mniejsza niż 0,22 m, a przewód poziomych ułożonych ze spadkiem co najmniej 5% w kierunku urządzenia nie większej niż 2 m Minimalna odległość bocznych ścianek kuchni do szafek kuchennych niskich powinna wynosić 20 mm, a od szafek wysokich 150mm. Zaleca się aby zastosowane kuchenki gazowe były z wyposażeniem dodatkowym, do którego zalicza się automatyczne zabezpieczenie przed niekontrolowanym wypływem gazu z palnika, przerywające dopływ gazu do palnika w przypadku zgaśnięcia płomienia spowodowanego spadkiem ciśnienia gazu w sieci, zalaniem palnika, gwałtownym przeciągiem itp. Przejścia przez ściany wewnętrzne wykonać w tulejach ochronnych o 2cm większych od średnicy rur, przestrzeń uszczelnić elastycznym szczeliwem. Sposób prowadzenia przewodów gazowych powinien spełniać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75/2002), w szczególności zawarte w dziale Instalacje gazowe". Poziome odcinki instalacji gazowych powinny być usytuowane w odległości co najmniej 0,1 m powyżej innych przewodów instalacyjnych. Przewody instalacji gazowej krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 20 mm. Pomieszczenia, w których znajdować się będą kuchenki gazowe muszą posiadać sprawną wentylację wywiewną (kanały wentylacyjne 14x14 cm). 4.4 Próba szczelności. Po wykonaniu instalacji gazowej należy ją poddać (zgodnie z Warunkami Technicznymi Dz U. nr 75 z poz. 690 z z późniejszymi zmianami) głównej próbie szczelności.

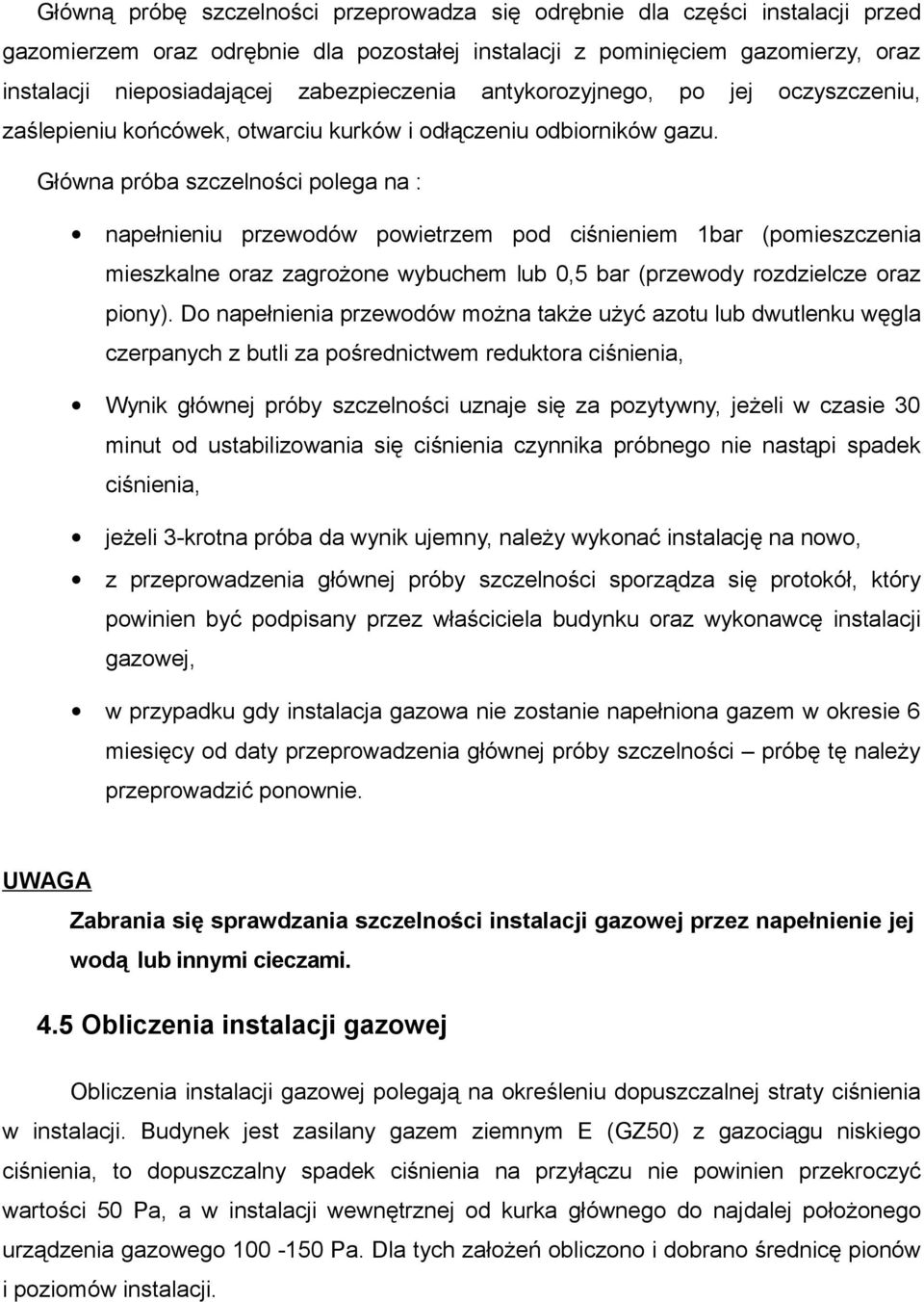

7 Główną próbę szczelności przeprowadza się odrębnie dla części instalacji przed gazomierzem oraz odrębnie dla pozostałej instalacji z pominięciem gazomierzy, oraz instalacji nieposiadającej zabezpieczenia antykorozyjnego, po jej oczyszczeniu, zaślepieniu końcówek, otwarciu kurków i odłączeniu odbiorników gazu. Główna próba szczelności polega na : napełnieniu przewodów powietrzem pod ciśnieniem 1bar (pomieszczenia mieszkalne oraz zagrożone wybuchem lub 0,5 bar (przewody rozdzielcze oraz piony). Do napełnienia przewodów można także użyć azotu lub dwutlenku węgla czerpanych z butli za pośrednictwem reduktora ciśnienia, Wynik głównej próby szczelności uznaje się za pozytywny, jeżeli w czasie 30 minut od ustabilizowania się ciśnienia czynnika próbnego nie nastąpi spadek ciśnienia, jeżeli 3-krotna próba da wynik ujemny, należy wykonać instalację na nowo, z przeprowadzenia głównej próby szczelności sporządza się protokół, który powinien być podpisany przez właściciela budynku oraz wykonawcę instalacji gazowej, w przypadku gdy instalacja gazowa nie zostanie napełniona gazem w okresie 6 miesięcy od daty przeprowadzenia głównej próby szczelności próbę tę należy przeprowadzić ponownie. UWAGA Zabrania się sprawdzania szczelności instalacji gazowej przez napełnienie jej wodą lub innymi cieczami. 4.5 Obliczenia instalacji gazowej Obliczenia instalacji gazowej polegają na określeniu dopuszczalnej straty ciśnienia w instalacji. Budynek jest zasilany gazem ziemnym E (GZ50) z gazociągu niskiego ciśnienia, to dopuszczalny spadek ciśnienia na przyłączu nie powinien przekroczyć wartości 50 Pa, a w instalacji wewnętrznej od kurka głównego do najdalej położonego urządzenia gazowego Pa. Dla tych założeń obliczono i dobrano średnicę pionów i poziomów instalacji.

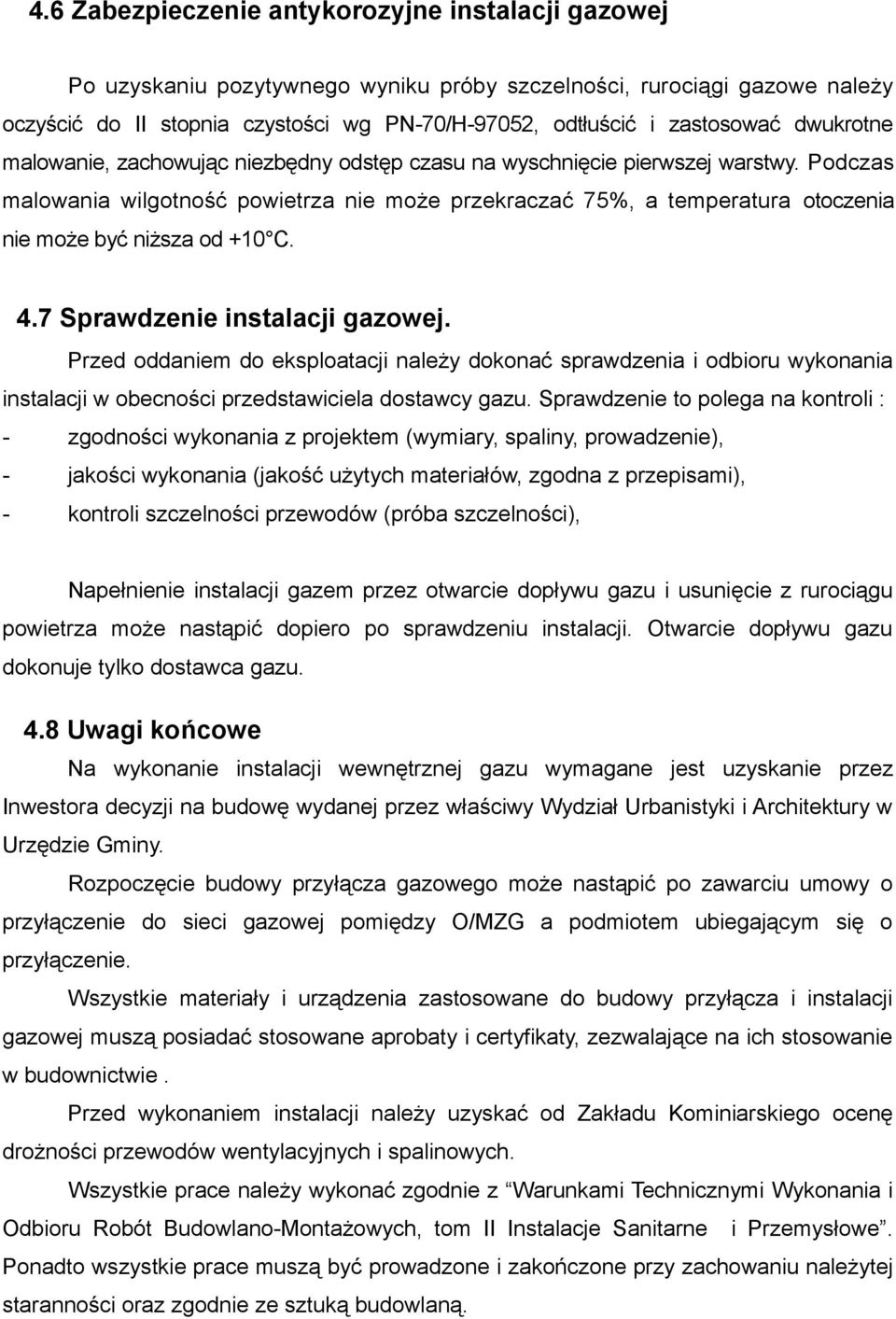

8 4.6 Zabezpieczenie antykorozyjne instalacji gazowej Po uzyskaniu pozytywnego wyniku próby szczelności, rurociągi gazowe należy oczyścić do II stopnia czystości wg PN-70/H-97052, odtłuścić i zastosować dwukrotne malowanie, zachowując niezbędny odstęp czasu na wyschnięcie pierwszej warstwy. Podczas malowania wilgotność powietrza nie może przekraczać 75%, a temperatura otoczenia nie może być niższa od +10 C. 4.7 Sprawdzenie instalacji gazowej. Przed oddaniem do eksploatacji należy dokonać sprawdzenia i odbioru wykonania instalacji w obecności przedstawiciela dostawcy gazu. Sprawdzenie to polega na kontroli : - zgodności wykonania z projektem (wymiary, spaliny, prowadzenie), - jakości wykonania (jakość użytych materiałów, zgodna z przepisami), - kontroli szczelności przewodów (próba szczelności), Napełnienie instalacji gazem przez otwarcie dopływu gazu i usunięcie z rurociągu powietrza może nastąpić dopiero po sprawdzeniu instalacji. Otwarcie dopływu gazu dokonuje tylko dostawca gazu. 4.8 Uwagi końcowe Na wykonanie instalacji wewnętrznej gazu wymagane jest uzyskanie przez Inwestora decyzji na budowę wydanej przez właściwy Wydział Urbanistyki i Architektury w Urzędzie Gminy. Rozpoczęcie budowy przyłącza gazowego może nastąpić po zawarciu umowy o przyłączenie do sieci gazowej pomiędzy O/MZG a podmiotem ubiegającym się o przyłączenie. Wszystkie materiały i urządzenia zastosowane do budowy przyłącza i instalacji gazowej muszą posiadać stosowane aprobaty i certyfikaty, zezwalające na ich stosowanie w budownictwie. Przed wykonaniem instalacji należy uzyskać od Zakładu Kominiarskiego ocenę drożności przewodów wentylacyjnych i spalinowych. Wszystkie prace należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych, tom II Instalacje Sanitarne i Przemysłowe. Ponadto wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną.

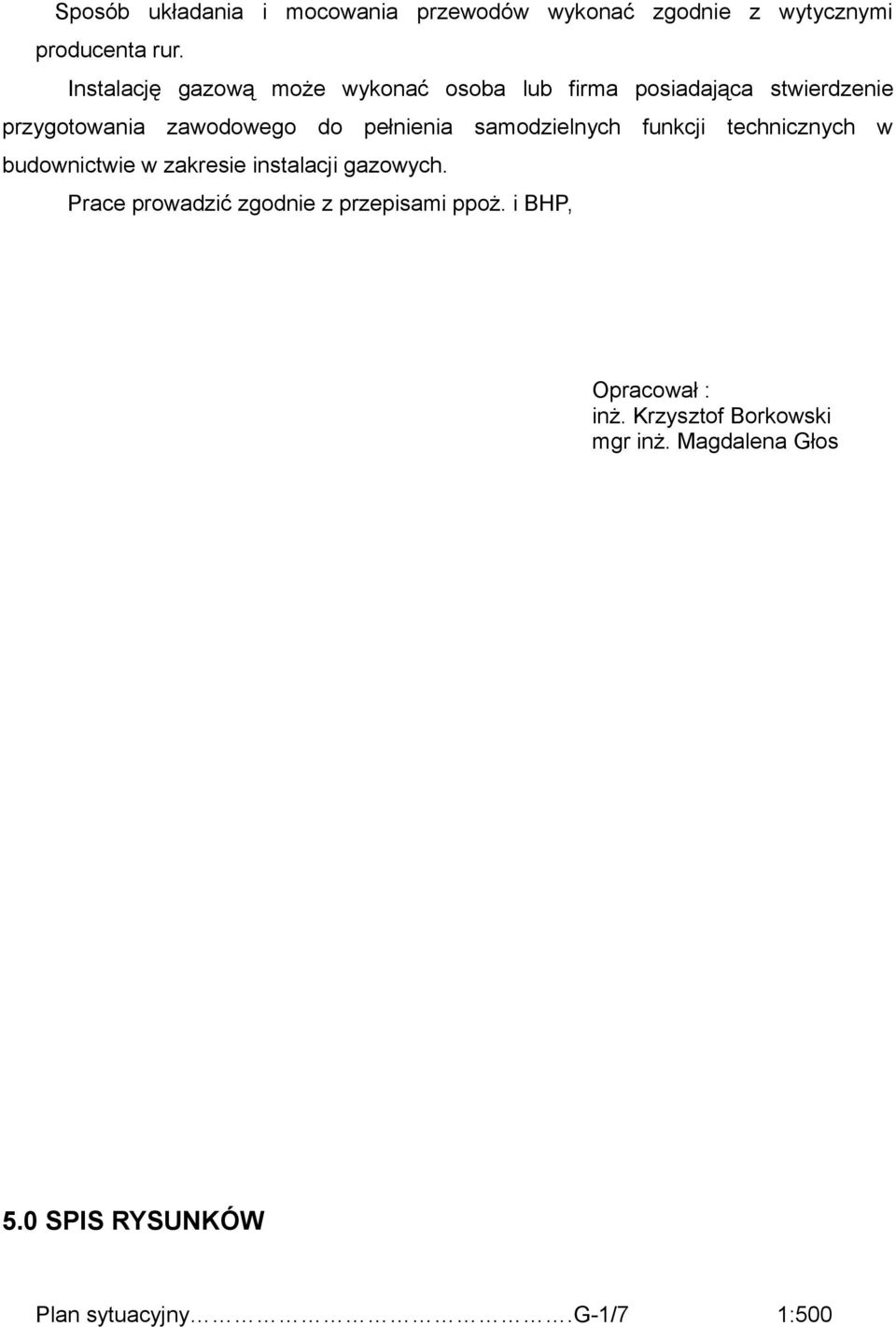

9 Sposób układania i mocowania przewodów wykonać zgodnie z wytycznymi producenta rur. Instalację gazową może wykonać osoba lub firma posiadająca stwierdzenie przygotowania zawodowego do pełnienia samodzielnych funkcji technicznych w budownictwie w zakresie instalacji gazowych. Prace prowadzić zgodnie z przepisami ppoż. i BHP, Opracował : inż. Krzysztof Borkowski mgr inż. Magdalena Głos 5.0 SPIS RYSUNKÓW Plan sytuacyjny.g-1/7 1:500

10 Rzut piwnicy..g-2/7 1:100 Rzut parteru...g-3/7 1:100 Rzut piętra powtarzalnego.g-4/7 1:100 Aksonometria instalacji gazowej...g-5/7 1:100 Schemat szafki Z-1b G-6/7 - Przejście przez ścianę.g-7/7 -
