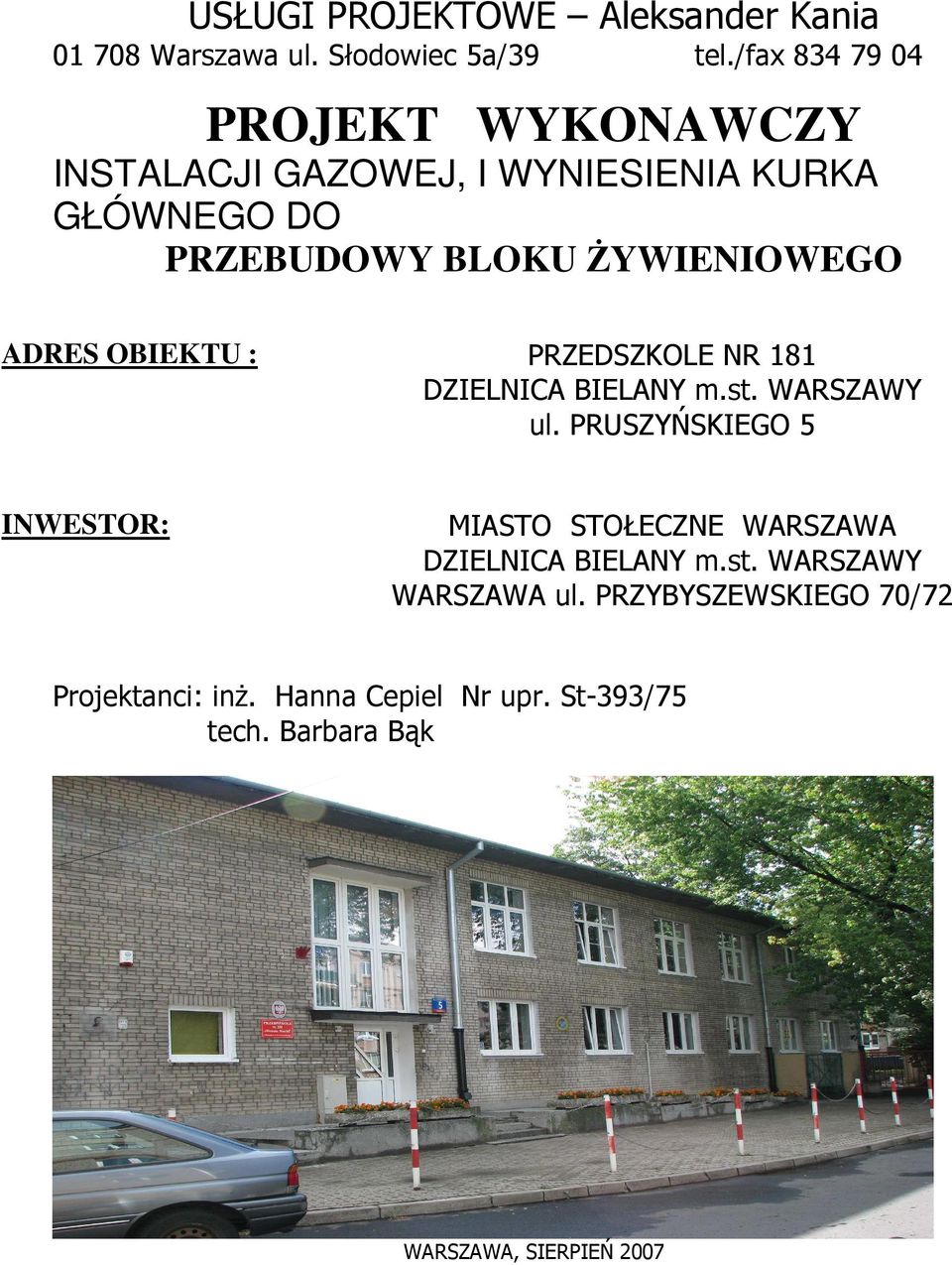

1 USŁUGI PROJEKTOWE Aleksander Kania Warszawa ul. Słodowiec 5a/39 tel./fax PROJEKT WYKONAWCZY INSTALACJI GAZOWEJ, I WYNIESIENIA KURKA GŁÓWNEGO DO PRZEBUDOWY BLOKU śywieniowego ADRES OBIEKTU : PRZEDSZKOLE NR 181 DZIELNICA BIELANY m.st. WARSZAWY ul. PRUSZYŃSKIEGO 5 INWESTOR: MIASTO STOŁECZNE WARSZAWA DZIELNICA BIELANY m.st. WARSZAWY WARSZAWA ul. PRZYBYSZEWSKIEGO 70/72 Projektanci: inŝ. Hanna Cepiel Nr upr. St-393/75 tech. Barbara Bąk WARSZAWA, SIERPIEŃ 2007

2 SPIS TREŚCI 1. Stwierdzenie przygotowania zawodowego projektanta do pełnienia samodzielnych funkcji technicznych w budownictwie 2. Zaświadczenie dotyczące przynaleŝności projektanta do Mazowieckiej Okręgowej Izby InŜynierów Budownictwa i posiadaniu wymaganego ubezpieczenia od odpowiedzialności cywilnej 3. Zagospodarowanie terenu 4. Warunki przyłączenia do sieci gazowej z dn Protokół z Uzgodnienia lokalizacji punktu pomiarowego 6. Opis techniczny z zestawieniem podstawowych materiałów 7. Oświadczenie projektanta 8. Informacja BIOZ Część rysunkowa 1. Rysunek nr 1 Sytuacja 2. Rysunek nr 2 Rzut piwnicy - Inwentaryzacja 3. Rysunek nr 3 Rzut parteru inwentaryzacja 4. Rysunek nr 4 Elewacja 5. Rysunek nr 5 Rzut piwnicy instalacja projektowana 6. Rysunek nr 6 Rzut parteru instalacja projektowana 7. Rysunek nr 7 Schemat instalacji 8. Rysunek szafki gazowej typ N-1

3 OPIS TECHNICZNY do projektu skrócenia przyłącza gazowego n / c, wyniesienia kurka głównego do zaprojektowanej szafki N1, oraz przeniesienia gazomierza z piwnicy do proj. szafki, w budynku przedszkola przy ul. Pruszyńskiego 5 - Warszawa Bielany. 1. Dane wyjściowe Projekt niniejszy opracowano na podstawie Wytycznych realizacji sieci gazowych z polietylenu Wydanie I z 2002 roku., oraz Dz. U. Nr 75/2002 i 97/2001. Jako dane wyjściowe posłuŝyły: - zlecenia inwestora - mapa geodezyjna w skali 1:500 z naniesionym uzbrojeniem terenu istniejącym - Warunki techniczne przyłączenia i dostawy gazu z dn , - Inwentaryzacja stanu istniejącego - obowiązujące normy i przepisy. 2. Stan istniejący Budynek posiada czynną instalację gazową, zaopatrującą w gaz kuchenki gazowe 4p, szt. 2 i taboret gazowy zlokalizowane w pomieszczeniu kuchni na poziomie parteru. Wejście gazu wraz z kurkiem głównym i gazomierzem G 4 znajduje się w wydzielonym pomieszczeniu w piwnicy budynku. Zgodnie ze zleceniem Inwestora kurek główny i gazomierz mają być przeniesione do szafki na zewnątrz budynku, na bazie istniejącego przyłącza DN50 stal. Istniejące przyłącze zasilane jest z gazociągu niskiego ciśnienia DN 150 mm stalowego w ul. Pruszyńskiego. 3. Roboty demontaŝowe Istniejącą instalację gazową naleŝy zdemontować wraz z gazomierzem G4 i wszystkimi aparatami gazowymi. Projektowana instalacja gazowe będzie układana po śladzie instalacji obecnie istniejącej. 4. Roboty montaŝowe - przyłącze Istniejące przyłącze DN50 mm stal. naleŝy rozciąć wstawić redukcję 50/40 i wykonać podejście do szafki. Szafka typ N - 1 będzie wisiała na ścianie budynku, na trasie istniejącego

4 przyłącza. W szafce naleŝy zamontować istniejący kurek główny przeniesiony z piwnicy budynku, oraz projektowany gazomierz G6. Z szafki instalację naleŝy wprowadzić do piwnicy budynku, i połączyć z instalacją istniejącą w miejscu zdemontowanego gazomierza. Zarówno podejście do szafki jak i instalację wewnętrzną naleŝy wykonać z rur stalowych spawanych. 4. Roboty montaŝowe instalacja w budynku Przewody instalacji gazowej, począwszy od podejścia do szafki N-1, wykonać z rur stalowych bez szwu wg PN/H-74219, łączonych za pomocą spawania. W budynku przedszkola gaz doprowadzony będzie do odbiorników stanowiących wyposaŝenie kuchni określone przez technologa. Projektowane urządzenia gazowe ustawione są w jednej linii i objęte wspólnym okapem wentylacyjnym. Pomieszczenie kuchni posiada kanały wentylacji wywiewnej i nawiewnej, wg projektu wykonawczego Instalacji wentylacji. Maksymalne zuŝycie gazu 7,4 m 3 /h; Ciśnienie gazu na wejściu do instalacji - 2,0 kpa. Do wykonania instalacji w budynku naleŝy zastosować rury stalowe bez szwu wg PN/H Przewody gazowe naleŝy prowadzić przez pomieszczenia niemieszkalne (nie mające miejsc do spania), łatwo dostępne i suche. Układanie przewodów gazowych poziomych w przestrzeniach stropów podwieszonych, w szafach lub pawlaczach jest niedozwolone. Przewody gazowe naleŝy prowadzić po wierzchu ścian w odległości 2 cm od nich. Przy przejściach przez przegrody konstrukcyjne (ściany, stropy) przewody naleŝy prowadzić w rurach ochronnych uszczelnionych szczeliwem. W przypadku przejść przez stropy rury osłonowe powinny wystawać po 3 cm z kaŝdej strony stropu. Odległości przewodów gazowych od innych instalacji powinny wynosić: - poziome przewody wodociągowe i kanalizacyjne 15 cm - nie uszczelnione puszki instalacji elektrycznych 10 cm - urządzenia elektryczne iskrzące (bezpieczniki, gniazda wtykowe) 60 cm Przewody instalacji gazowej mogą krzyŝować się i mogą być prowadzone wzdłuŝ przewodów instalacji elektrycznej. Przewody gazowe prowadzi się powyŝej instalacji wodociągowej i kanalizacyjnej.

5 Całość robót wykonać zgodnie z Dz. U. MGP i B Nr 75 z dn Próby techniczne Próbę na ciśnienie oraz rozruch instalacji wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót bud.-montaŝ., cz. II Instalacje Sanitarne i Przemysłowe, przy uŝyciu spręŝonego powietrza. Instalację naleŝy uwaŝać za szczelną, jeŝeli wytworzone ciśnienie 0,5 kg/cm 2 (0,05 MPa) pozostanie niezmienione w ciągu 30 minut. Próbę ciśnienia naleŝy wykonać dwukrotnie: 1. próbie poddać tylko przewody rozprowadzające przed podłączeniem do odbiorników, 2. próbie poddać całość instalacji wraz z odbiornikami podłączonymi do sieci bez gazomierza. Odbiór prób ciśnieniowych musi być potwierdzony przez Inspektora Nadzoru Przedstawiciela MSG. WYKAZ PODSTAWOWYCH MATERIAŁÓW Skrócenie istniejącego przyłącza 1. Rura stalowa b. Szwu DN 50 L=1,0 m 2. Rura stalowa b. Szwu DN 40 L= 3,0 m 3. ZwęŜka 50/40 szt Kolano < 90 DN 40 szt Szafka gazowa N-1 szt Studzienka betonowa na rurę wlotową 0,30x0,30x0,60 szt Krata stalowa do przykrycia studzienki szt. 1 Wymiana instalacji 1 Rury stalowe b. Szwu DN40 L=33,0 m 2. rury stalowe b. Szwu DN 25 L=10,0 m 3. Rury stalowe b. Szwu DN20 L= 1,5 m 4. ZwęŜka 40/25 szt Kolano Dn40 szt Kolano DN 25 szt Kolano DN 20 szt. 2

6 Oświadczenie Na podstawie artykułu 20 us. 4 ustawy z dn.7 lipca 1994 r Prawo budowlane (Dz.U. z 2003 r Nr 207, poz oraz z 2004 r Nr 6 poz. 41 i Nr 92 poz. 881 oraz Nr 93 poz. 888) Oświadczam Ŝe objęty niniejszym opracowaniem projekt budowlany instalacji gazowej dla budynku przedszkola przy ul. Pruszyńskiego 5 w Warszawie w zakresie ww instalacji został sporządzony zgodnie z umową, obowiązującymi przepisami i zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu, któremu ma słuŝyć. Projektant InŜ. Hanna Cepiel

7 Warszawa, lipiec 2007 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA I. 1. nazwa i adres obiektu budowlanego Instalacja gazowa wewnętrzna i wyniesienie kurka głównego i gazomierza do szafki na zewnątrz budynku przedszkola przy ul. Pruszyńskiego 5, Warszawa Bielany 2. imię i nazwisko inwestora adres URZĄD GMINY BIELANY Ul.... Warszawa 3. imię i nazwisko oraz uprawnienia projektanta inŝ. Hanna Cepiel Nr upr St-393/75 II. 4. Zakres robót oraz kolejność realizacji Projektuje się wybudowanie instalacji gazowej poprzez Wykonanie wykopu jamistego Wykonanie podsypki MontaŜ w wykopie podejścia pod szafkę Wykonanie nadsypki UłoŜenie taśmy ostrzegawczej Zasypkę wykopu MontaŜ rur wewnątrz budynku Wykonanie próby szczelności Zagospodarowanie placu budowy Roboty ziemne Roboty montaŝowe Prace wykończeniowe porządkowe 5. Wykaz istniejących obiektów budowlanych:

8 Budynek przedszkola 6. Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi Nie występują 7. Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych Nie występują 8. Wskazania sposobu prowadzenia instruktaŝu pracowników: Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na budowie sprawuje kierownik budowy, NaleŜy przeprowadzić szkolenie ogólne i stanowiskowe pracowników w zakresie BHP i PpoŜ. Pracodawca ponosi odpowiedzialność za stan bezpieczeństwa pracy i ochrony zdrowia w czasie wykonywania robót NaleŜy przestrzegać zasad i wymagań za3wartych w Rozporządzeniu Ministra Infrastruktury zdnia r. w sprawie BHP podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401) 9. Wskazanie środków technicznych organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych: Prace ziemne i montaŝowe naleŝy wykonać zgodnie z projektem budowlanym, warunkami pozwolenia na budowę oraz przepisami i normami, Roboty wykonać pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane w odpowiedniej specjalności, Prace mogą wykonywać tylko pracownicy odpowiednio przeszkoleni w zakresie BHP i PpoŜ. Oraz o odpowiednich kwalifikacjach zawodowych, WyposaŜyć pracowników w odzieŝ i obuwie robocze, bezpieczny i sprawny sprzęt oraz narzędzia, WyposaŜyć pracowników środki łączności np. telefon komórkowy, Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie instalacji podziemnych naleŝy wykonywać tylko ręcznie, Przy wykonywaniu robót ziemnych sprzętem zmechanizowanym (minikoparka) naleŝy wyznaczyć teren niebezpieczny i odpowiednio go oznakować.

9 Wymagania BHP podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych określa Rozporządzenie Ministra Gospodarki z dnia r (Dz. U. Nr 118 poz. Nr 1263). Realizacja projektowanego zamierzenia budowlanego nie pociąga za sobą wykonywania robót budowlanych wymienionych w art. 21a ust. 2 Ustawy Prawo Budowlane. Dlatego teŝ, zgodnie z art. 21a ust. 1a pkt. 1 i 2 oraz art. 42 ust. 2 pkt. 2 i ust. 3a, Kierownik budowy nie jest zobowiązany do sporządzenia PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA oraz umieszczania na budowie ogłoszenia zawierającego dane dotyczące BIOZ.
