Materiały szkoleniowe. Zamawiający: Śląskie Centrum Społeczeostwa Informacyjnego. Materiały szkoleniowe

Transkrypt

1 Zamawiający: Śląskie Centrum Społeczeostwa Informacyjnego 1

2 Informacje o dokumencie: Autor: Tytuł: GISPartner Sp. z o.o Wersja: 1.0 Liczba stron: 63 Data utworzenia: Data ost. modyfikacji: Kontakt do uwag: rjuszczyk@gispartner.pl Wersja Data Wersji Autor Opis GISPartner imapclient Lista załączników: Nazwa załącznika Wersja 2

3 Spis treści 1. Funkcje podstawowe interfejsu klienta usług danych przestrzennych Paski narzędzi Mapa przeglądowa umożliwia podgląd mapy Pasek informacyjny Skala liniowa Menu kontekstowe Zarządzanie widocznością okien Funkcjonalności wspólne dla wszystkich modułów aplikacji znajdują się w zakładkach menu: Narzędzia w menu Plik Drukuj Osadzenie mapy Link do kompozycji Widok mapy na Sesje użytkownika Dodaj mapę Home Narzędzia w menu Widok Zmiana widoku Mapa przeglądowa Status Zawartośd mapy Centrowanie mapy Ustawienia układu współrzędnych Narzędzia Szkicowanie Mierz powierzchnię Mierz odległośd Wyszukiwania dostępne we wszystkich modułach Szukaj adres

4 Selekcja, Analizy, Raporty Wyszukiwanie metadanych Multiselekcja Wyszukiwania dedykowane w modułach Moduł podstawowy Wyszukiwanie Jednostek Wojewódzkich Niezweryfikowanie zgłoszenia POI Moduł Dotacje unijne Wyszukiwanie Dotacji Europejskich Wyszukiwanie Beneficjentów Dotacji Europejskich Wyszukiwanie Miejsc Realizacji Projektów Moduł Turystyka i Kultura Wyszukiwanie turystyka i dziedzictwo kulturowe Wyszukiwanie szkolenie Moduł Zdrowie Wyszukiwanie zdrowie Wyszukiwanie Psychologów Moduł Transport Wyszukiwanie dróg Wyszukiwanie kilometrażu dróg Wyszukiwanie przystanków Wyszukiwanie firm transportowych Wyszukiwanie obiektów mostowych Wyszukiwanie pozwoleo na przewóz środków niebezpiecznych Wyszukiwanie pozwoleo na przewóz osób Przeszukiwanie wykazu dróg Moduł Ochrona środowiska Moduł IIP ewidencja gruntów i budynków Moduł Inwestycje Moduł Gospodarka Przestrzenna Moduł Przyroda Edycje dedykowane modułów

5 4.1. Moduł turystyka Moduł zdrowie Moduł transport

6 Spis rysunków Rys. 1 Okno logowania... 8 Rys. 2 Widok okna aplikacji... 9 Rys. 3 Status realizowanych czynności... 9 Rys. 4 Pasek narzędzi - nawigacyjnych Rys. 5 Widok aplikacji dla słabo widzących Rys. 6 Pasek narzędzi Rys. 7 Pomiar długości Rys. 8 Pomiar powierzchni Rys. 9 Zakładka - Plik Rys. 10 Podgląd wydruku w oknie przeglądarki Rys. 11 Drukuj - ustawienia wydruku Rys. 12 Link do kompozycji mapowej Rys. 13 Widok mapy na Rys. 14 Sesja użytkownika Rys. 15 Zapisanie widoku mapy Rys. 16 Dodaj mapę - dostosowanie zawartości mapy Rys. 17 Zakładka - Widok Rys. 18 Status wykonywanej czynności Rys. 19 Zawartośd mapy - zasoby Rys. 20 Zawartośd mapy legenda Rys. 21 Centrowanie mapy Rys. 22 Zmiana układu współrzędnych Rys. 23 Zakładka - Narzędzia Rys. 24 Szkicowanie Rys. 25 Menu wyszukiwanie Rys. 26 Szukaj adres Rys. 27 Wynik wyszukiwania adresu Rys. 28 Wyszukiwanie podstawowe Rys. 29 Selekcja, analizy, raporty - wyszukiwanie zaawansowane Rys. 30 Selekcja, analizy, raporty - wyszukiwanie zaawansowane, możliwośd wyboru z listy Rys. 31 Selekcja, analizy, raporty - wyszukiwanie zaawansowane, wybór obiektów Rys. 32 Selekcja, analizy, raporty - wyszukiwanie zaawansowane, wybór z innej wartwy Rys. 33 Wyszukiwanie metadanych Rys. 34 Wyszukiwanie meta danych - przykład Rys. 35 Multiselekcja Rys. 36 Wyszukiwanie tras odległośd pomiędzy punktami Rys. 37 Widok wszystkich modułów aplikacji Rys. 38 Wyszukiwanie Jednostek Wojewódzkich opcje wyszukiwania Rys. 39 Niezweryfikowane narzędzia POI Rys. 40 wyszukiwanie w module dotacje unijne Rys. 41 wyszukiwanie dotacji europejskich

7 Rys. 42 Kryteria wyboru wyszukiwania Rys. 43 wyszukanie miejsca szkolenia Rys. 44 wyniki wyszukiwania w module zdrowie Rys. 45 wyszukiwanie psychologów Rys. 46 wyszukiwanie w module transport Rys. 47 Wyszukiwanie dróg Rys. 48 wyszukiwanie kilometrażu dróg Rys. 49 wyszukiwanie przystanków Rys. 50 wyszukiwania w module środowisko Rys. 51 pozwolenia na wprowadzenie gazów lub pyłów Rys. 52 rejestr pozwoleo wodnoproawnych

8 1. Funkcje podstawowe interfejsu klienta usług danych przestrzennych System składa się z aplikacji o funkcjonalności i dostępności zróżnicowanej ze względu na użytkowników systemu. Aplikacja zewnętrzna jest przeznaczona dla każdego użytkownika posiadającego Internet, natomiast aplikacja wewnętrzna dla użytkowników uprawnionych Funkcje zaloguj i wyloguj Logowanie użytkownik wpisuje w przeglądarce adres internetowy aplikacji. Po otwarciu Następnie pojawia się okno logowania, gdzie użytkownik podaje przypisany mu (w procesie rejestracji) unikalny login oraz hasło. Następnie klikając przycisk Zaloguj zostaje przeniesiony do aplikacji w tym samym oknie przeglądarki. Rys. 1 Okno logowania 8

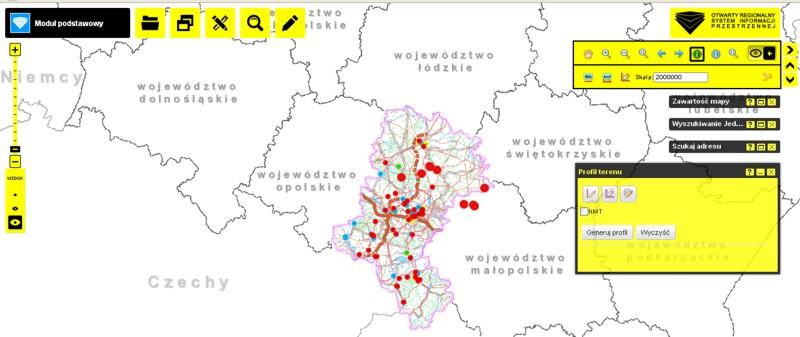

9 1.2. Okno mapy dopasowane jest do pełnego zasięgu przeglądarki internetowej Rys. 2 Widok okna aplikacji 1.3. Wszystkie operacje realizowane za pomocą aplikacji są widoczne w oknie statusu informującym o trwającej akcji Narzędzie 'Status' uaktywnia formatkę informującą o statusie wykonywanej akcji aplikacji oraz ostatnich wykonanych akcjach (dwie archiwalne). Rys. 3 Status realizowanych czynności 9

10 1.4. Narzędzia w oknie aplikacji Paski narzędzi Przesuo Rys. 4 Pasek narzędzi - nawigacyjnych Kliknij w treści mapy, przytrzymaj lewy przycisk myszy i przeciągnij mapę w żądanym kierunku. Mapa zmieni swój zasięg bez zmiany skali jej wyświetlania. Przybliż Kliknij i przytrzymaj lewy przycisk myszy w oknie mapy. Następnie przesuo kursor myszy w miejsce w którym chcesz wstawid przeciwległy wierzchołek prostokąta, do którego zostanie powiększony obraz mapy. Po zwolnieniu lewego przycisku myszy aplikacja przeskaluje mapę do zasięgu określonego narysowanym prostokątem. Zbliżanie i oddalanie widoku mapy możliwe jest także za pomocą myszki scrollowanie lub suwaka w lewym górnym rogu okna mapy. Oddal Kliknij lewy przycisk myszy i przeciągnij tworząc prostokąt, mapa pomniejszy skalę tak, że aktualny zasięg mapy zmieści się dokładnie w powierzchni narysowanego prostokąta. Im mniejszy narysowany prostokąt tym większy skok zmniejszenia skali. Zbliżanie i oddalanie widoku mapy możliwe jest także za pomocą myszki scrollowanie lub suwaka w lewym górnym rogu okna mapy. Pełny widok Pełny widok - w trybie natychmiastowym uruchamia mapę w skali i zasięgu obejmującym wszystkie warstwy wykorzystane w jej treści. Nie wyłącza innego narzędzia wybranego z paska narzędzi. Poprzedni widok Poprzedni widok - przeskalowuje mapę do poprzedniego zasięgu mapy wynikającego z zapisywanej na bieżąco historii sesji. Następny widok Następny widok - przeskalowuje mapę do następnego zasięgu wynikającego z zapisanej historii sesji. 10

11 Identyfikacja Wyświetlanie informacji o obiekcie. Aby zidentyfikowad obiekt na mapie należy: 1. Wybrad narzędzie z paska narzędzi. 2. Kliknąd na mapie w dowolnym punkcie, co powoduje wyświetlenie informacji o znajdujących się w danym miejscu obiektach. 3. Wybranie informacji o danym obiekcie, następuje po wybraniu obiektu z listy dostępnych w "chmurce". 4. Wyświetlenie informacji o konkretnym obiekcie, następuje po wybraniu obiektu z listy dostępnych. Ustawienie układu współrzędnych Ustawienie układu współrzędnych mapy oraz kursora myszy. Profil terenu Wyznaczenie profilu terenu Wysoki kontrast widok aplikacji dla osób gorzej widzących 11

12 Rys. 5 Widok aplikacji dla słabo widzących Rys. 6 Pasek narzędzi Pomiar długości Po narysowaniu linii na mapie, narzędzie mierzy długośd (poszczególnych odcinków i całej linii) w metrach (do długości 999 m) lub kilometrach (od długości 1km). Linia zostaje automatycznie dodana (wraz z etykietą) do warstwy szkicu. Pomiar powierzchni Rys. 7 Pomiar długości 12

13 Po narysowaniu poligonu na mapie, narzędzie mierzy powierzchnię w m2 i arach (dla powierzchni do 1km2) lub w km2 i hektarach (dla powierzchni powyżej 1km2). Poligon zostaje automatycznie dodany (wraz z etykietą) do warstwy szkicu. Rys. 8 Pomiar powierzchni Wyczyśd szkic Narzędzie pozwala na usunięcie naniesionej na mapę grafiki za pomocą wybranego narzędzia narysuj. Skala mapy Wybieranie skali z listy dostępnych Sposoby zmiany skali W zależności od obowiązującego odwzorowania skalę zmienid można poprzez: -wybór skali z paska dostępnych (dla domyślnego odwzorowania), -wpisanie skali do pola 'Skala', znajdującego się w głównym pasku narzędzi (po zmianie odwzorowania na inne niż domyślne). 13

14 Mapa przeglądowa umożliwia podgląd mapy a) Przycisk uruchamiania mapy przeglądowej. Po kliknięciu na przycisk zostanie włączone okno mapy przeglądowej, które można przesunąd w wybraną częśd okna aplikacji. b) Mapa przeglądowa znika nieużywana po kilku sekundach. Aby mapa była stale widoczna, należy kliknąd przycisk (przypnij mapę). c) Dostępnośd podglądu mapy z możliwością nawigacji poprzez wskazanie lokalizacji w podglądzie: - Zaznaczenie nowego zasięgu: kliknij na mapie w miejscu, które stanowid ma pierwszy wierzchołek prostokąta, wyznaczającego nowy zasięga mapy głównej. Trzymając wciśnięty lewy klawisz myszy, przesuo kursor do punktu, który stanowid ma przeciwległy wierzchołek prostokąta. Puśd klawisz myszy. Mapa główna oraz zasięg mapy przeglądowej zostaną zmienione w zależności od narysowanego zasięgu oraz rozmiarów okna przeglądarki. - Edycja istniejącego zasięgu: kliknij wewnątrz aktualnego zasięgu, aby został on wyświetlony w trybie edycji. Teraz można zmienid zasięg obszaru przesuwając wybrany punkt (wierzchołek lub punkt pośredni). W trybie edycji można również przesunąd cały zasięg. Kliknij w zasięg, przytrzymaj lewy przycisk i przeciągnij zasięg w żądanym kierunku. Mapa zmieni swój zasięg bez zmiany skali jej wyświetlania. 14

15 - Zmiana położenia zasięgu: kliknij na mapę w miejscu poza aktualnym zasięgiem. Środek zasięgu zostanie przeniesiony do wyznaczonego punktu Pasek informacyjny Pasek informacyjny wyświetlany na dole okna przeglądania, na jego całej długości. Na pasku informacyjnym wyświetlane są: - aktualny układ współrzędnych - współrzędne kursora myszy w aktualnym odwzorowaniu mapy - współrzędne kursowa w układzie WGS84 (format stopnie minuty sekundy), - aktualna skala kompozycji mapowej, - nazwa użytkownika, w przypadku autoryzowanych użytkowników Skala liniowa Skala liniowa pokazuje relacje liniowego pomniejszenia obiektów na mapie w stosunku do rzeczywistości. Skala wyświetlana jest w km oraz w m (w zależności od wielkości przybliżenia na mapie). 15

16 Menu kontekstowe Menu kontekstowe aby wywoład menu należy kliknąd w dowolnym miejscu prawym przyciskiem myszy na mapę. Poszczególne funkcje umożliwiają: - Przesuwanie widoku mapy w wybranym kierunku, - Powiększenie mapy do obszaru naszkicowanego za pomocą prostokąta, - Oddalenie mapy od obszaru zaznaczonego prostokątem - Pokazanie pełnego widoku mapy - Pokazanie poprzedniego widok, - Pokazanie następnego widoku mapy, - Narzędzie umożliwiające wyczyszczenie szkicu na mapie, - Uruchomienie narzędzia do Identyfikacji obiektów Zarządzanie widocznością okien Chowanie wszystkich okien Przysuwanie okien do góry Przysuwanie okien na dół 16

17 2. Funkcjonalności wspólne dla wszystkich modułów aplikacji znajdują się w zakładkach menu: Plik, Widok, Narzędzia Wyszukiwanie Narzędzia w menu Plik Rys. 9 Zakładka - Plik 17

18 Drukuj Narzędzie służy do przygotowania wydruku. Narzędzie umożliwia sporządzanie wydruku aktualnej kompozycji mapowej. Po kliknięciu narzędzia Drukuj dostępnego w Menu Plik w nowym oknie przeglądarki pojawi się kompozycja gotowa do wydruku. Rys. 10 Podgląd wydruku w oknie przeglądarki W oknie Uwagi można wpisad swoje uwagi dotyczące mapy (zostaną one wydrukowane pod nazwą). 18

19 Za pomocą suwaka znajdującego się po lewej stronie w oknie mapy, można wybrad odpowiednią skalę wydruku. Mapę można dowolnie przesuwad w oknie. Wystarczy ustawid kursor myszki na mapie, nacisnąd LPM (Lewy Przycisk Myszy) i trzymając go przesuwad mapę w dowolnym kierunku. Ikona kursora myszy zmieni się z białej strzałki na kursor ruchu. Opcje zaawansowane Przełączenie do okna ustawieo wydruku Możliwośd ustawienia: - rozmiaru papieru - orientacji wydruku - jakości wydruku - typu wydruku (bezpośredniego wydruku, eksportu do wybranego formatu) - dołączenia legendy, podziałki liniowej, strzałki północy, współrzędnych naroży, wielkośd mapy. Rys. 11 Drukuj - ustawienia wydruku 19

20 Osadzenie mapy Akcja powodująca wyświetlenie kodu HTML mapy w nowej zakładce, wraz z widokiem fragmentu mapy, który ma zostad osadzony na zewnętrznej stronie internetowej Link do kompozycji Narzędzie umożliwia wygenerowanie linka (URL) do aktualnie wyświetlanej kompozycji mapowej (do konkretnego zasięgu mapy z uwzględnieniem włączonych i wyłączonych warstw tematycznych). Aby otworzyd link do kompozycji w nowym oknie przeglądarki, należy kliknąd na przycisk 'Kopiuj do schowka' a następnie skopiowad link za pomocą przycisków klawiatury Ctrl+C. Rys. 12 Link do kompozycji mapowej Widok mapy na Narzędzi pozwala na bezpośrednią wysyłkę widoku mapy na wskazany adres . Do widoku można dodad opis wypełniając okno Komentarz. Po wpisaniu adresata wiadomości kliknij Wyślij. Rys. 13 Widok mapy na Komentarz Załączanie komentarza tekstowego do widoku mapy. Tekst wpisany w kilku wierszach dostępny jest w wiadomości w postaci jednego pierwsza. 20

21 Prześlij na adres Pole umożliwiające wpisanie adresu , na który ma zostad wysłany widok mapy. Widok mapy zostaje przesłany po wprowadzeniu adresu w prawidłowej formie: login@adresserwera Wiadomośd zawiera - treśd zamieszczonego komentarza, - informację o obecności widoku mapy w postaci załącznika: Widok mapy zamieszczony jest w załączniku, - informację o charakterze wiadomości , - podpis, - widok mapy wysyłany jest w formacie.png Sesje użytkownika Narzędzie służy do zarządzania mapami użytkownika. Rys. 14 Sesja użytkownika Narzędzie umożliwia użytkownikowi zapisanie ustawieo mapy w oknie aplikacji. Zapisane wcześniej mapy wyszukad można po nazwie, dacie i godzinie zapisu lub po opisie do mapy (opis wyświetlany jest w prawej części okna). Odnośnik do aplikacji wyświetlany jest pod oknem opisu mapy. Zapisywanie mapy Aby zapisad aktualnie wyświetlaną mapę należy wybrad przycisk 'Zapisz' a następnie edytowad domyślną nazwę i opis zapisywanej mapy. 21

22 Rys. 15 Zapisanie widoku mapy Domyślnie mapy zapisywane są w pamięci podręcznej, aby wykonad zapis do bazy, wybierz z listy 'Zapisz do' opcję Pamięd podręczna lub Baza Jeżeli mapa zostanie zapisana do Bazy, można ustawid jej status jako publiczna lub niepubliczna. UWAGA! Jeżeli podczas pracy z aplikacją zostanie wyczyszczona pamięd podręczna przeglądarki, mapy zapisane do pamięci podręcznej zostaną utracone. Otwieranie map Aby wyświetlid w aplikacji zapisaną wcześniej mapę należy podświetlid wybraną mapę na liście a następnie kliknąd na przycisk 'Wyświetl'. Edycja nazwy mapy Aby zmienid nazwę zapisanej wcześniej mapy należy kliknąd kursorem myszy na nazwę mapy, która ma zostad edytowana a następnie wprowadzid nową nazwę. Sortowanie zapisanych map Sortowanie map wykonywane jest przez kliknięcie na nazwę kolumny, po której obiekty mają zostad posortowane. Domyślnie mapy sortowane są po dacie zapisu Dodaj mapę 22

23 Dodawanie serwisów WMS/WFS do kompozycji mapowej Rys. 14 Dodaj mapę Aby dodad serwis do mapy: a) Wybierz źródło. Sposoby wybierania źródła - wybierz źródło z listy dostępnych w zakładce 'Serwisy predefiniowane' - podaj adres usługi w zakładce 'Dodaj nowy serwis'. Jeżeli podany adres będzie nieprawidłowy, lub połączenie z serwerem będzie niemożliwe wyświetlony zostanie komunikat 'Brak połączenia - sprawdź adres' - jeżeli źródło zostało wcześniej dodane, a następnie usunięte z kompozycji, w zakładce 'Dodaj nowy serwis' wyświetlone zostanie adres tego źródła. Wybierz źródło na liście a następnie kliknij na przycisk 'Połącz'. W pamięci podręcznej przechowywane są 3 źródła, które zostały dodane a następnie usunięte z kompozycji. UWAGA! Jeżeli podczas pracy z aplikacją zostanie wyczyszczona pamięd podręczna przeglądarki, adresy ostatnio usuniętych serwisów zostaną utracone. b) Wykonaj test połączenia za pomocą przycisku Jeżeli test wykonany zostanie pomyślnie, następuje automatyczne przełączenie do zakładki 'Właściwości serwisu' oraz wyświetlenie sprawności działania serwisu (np. ) 23

24 Jeżeli test połączenia nie zakooczy się sukcesem, wyświetlony zostanie odpowiedni komunikat. c) Dostosuj właściwości dodawanego źródła do własnych potrzeb Właściwości serwisu: Rys. 16 Dodaj mapę - dostosowanie zawartości mapy Zarządzanie kolejnością oraz widocznością warstw za pomocą przycisków z panelu - Zmiana stylu oraz opisu warstwy w legendzie, wykonad można klikając na przycisk 'Edycja'. Po kliknięciu na przycisk wyświetlane jest okno edycji stylu warstwy. W oknie można podejrzed aktualny styl, zmienid styl warstwy na alternatywny (jeśli dla warstwy przygotowane zostały style alternatywne) oraz podad etykietę dla warstwy, która ma zostad wyświetlona w legendzie Ustawienia przezroczystości dodawanego serwisu za pomocą suwaka. Przezroczystośd 100, oznacza, że Serwis nie będzie widoczny na mapie. Przezroczystośd 0 spowoduje, że Serwis przykryje inne serwisy w kompozycji. 24

25 Dostosowanie odwzorowania w jakim zostanie wyświetlony WMS w aplikacji poprzez wybranie odwzorowania z listy dostępnych. Lista odwzorowao na liście uzależniona jest od konkretnego serwisu. W tej zakładce wyświetlone zostają informację dotyczące sprawności działania serwisu, wraz z podaniem prędkości działania: działa sprawnie, działa wolno, Serwis nie działa. d) Podgląd serwisu Przed dodaniem źródła mamy możliwośd wykonania podglądu serwisu. W tym celu należy przejśd do zakładki 'Podgląd'. Zatwierdzenie dodawania serwisu do mapy następuje poprzez wybranie przycisku Home Narzędzie przeładowuje -odświeża aplikację. 25

26 2.2. Narzędzia w menu Widok W zestawie narzędzi w menu Widok Znajdują się: Rys. 17 Zakładka - Widok Zmiana widoku Zestaw narzędzi umożliwiających: Kliknij w treści mapy, przytrzymaj lewy przycisk myszy i przeciągnij mapę w żądanym kierunku. Mapa zmieni swój zasięg bez zmiany skali jej wyświetlania. Przybliż Kliknij i przytrzymaj lewy przycisk myszy w oknie mapy. Następnie przesuo kursor myszy w miejsce w którym chcesz wstawid przeciwległy wierzchołek prostokąta, do którego zostanie powiększony obraz mapy. Po zwolnieniu lewego przycisku myszy aplikacja przeskaluje mapę do zasięgu określonego narysowanym prostokątem. Zbliżanie i oddalanie widoku mapy możliwe jest także za pomocą myszki scrollowanie lub suwaka w lewym górnym rogu okna mapy. Oddal Kliknij lewy przycisk myszy i przeciągnij tworząc prostokąt, mapa pomniejszy skalę tak, że aktualny zasięg mapy zmieści się dokładnie w powierzchni narysowanego prostokąta. Im mniejszy narysowany prostokąt tym większy skok zmniejszenia skali. Zbliżanie i oddalanie widoku mapy możliwe jest także za pomocą myszki scrollowanie lub suwaka w lewym górnym rogu okna mapy. Pełny widok Pełny widok - w trybie natychmiastowym uruchamia mapę w skali i zasięgu obejmującym wszystkie warstwy wykorzystane w jej treści. Nie wyłącza innego narzędzia wybranego z paska narzędzi. Poprzedni widok 26

27 Poprzedni widok - przeskalowuje mapę do poprzedniego zasięgu mapy wynikającego z zapisywanej na bieżąco historii sesji. Następny widok Następny widok - przeskalowuje mapę do następnego zasięgu wynikającego z zapisanej historii sesji Mapa przeglądowa Mapa przeglądowa umożliwia podgląd mapy (opis narzędzia w rozdziale 2.4.2) Status Narzędzie 'Status' uaktywnia formatkę informującą o statusie wykonywanej akcji aplikacji oraz ostatnich wykonanych akcjach (dwie archiwalne). Rys. 18 Status wykonywanej czynności Zawartośd mapy Narzędzie służy do zarządzania widocznością serwisów i warstw na mapie oraz podglądu oznaczeo zastosowanych na mapie. 1. Podgląd warstw Aby zobaczyd jakie warstwy budują Serwis należy kliknąd na przycisk nazwą serwisu. znajdujący się przed 27

28 Rys. 19 Zawartość mapy - zasoby Zmiana widoczności Aby zmienid widocznośd warstwy (zmiana możliwa dla serwisów dynamicznych) lub serwisu na mapie należy odznaczyd w legendzie pole Stan gotowości serwisu Stan gotowości serwisu w danej chwili rozróżniany jest za pomocą kolorowego oznaczenia znajdującego się przed nazwą serwisu. prawidłowe wyświetlanie danych serwisu wyświetlane serwisy działają wolniej, ponieważ cache niedostępny błąd działania serwisu Typ serwisu Typ serwisu rozróżniany jest za pomocą ikony umieszczonej przed nazwą serwisu serwis dynamiczny serwis kafel kowany/scacheowany 2. Legenda W zakładce Legenda wyświetlane są symbole użyte na mapie wraz z ich opisem. 28

29 Rys. 20 Zawartość mapy legenda Oznaczenia grupowane są na podstawie przynależności do serwisu i warstwy. Uwaga! W zakładce wyświetlane są wyłącznie te warstwy, które w danej skali są widoczne na mapie. 29

30 Centrowanie mapy Narzędzie umożliwiające centrowanie do punktu o określonych współrzędnych Aby wycentrowad mapę do punktu, należy: 1. Wybrad układ współrzędnych, w jakim będą podawane współrzędne punktu. Domyślnym układem jest układ, w jakim wyświetlana jest mapa na starcie 2. Wpisad współrzędne Części dziesiętne lub setne należy podad, rozdzielając kropką np W przypadku współrzędnych geograficznych w każde pole należy wprowadzid minimum dwa liczby (dla stopni można dopisywad znak minus "-", jeżeli wpisywane współrzędne dotyczą szerokości południowej lub długości zachodniej) 3. Zatwierdzid przyciskiem Wycentruj mapę Rys. 21 Centrowanie mapy Ustawienia układu współrzędnych Zmiana układu współrzędnych mapy i kursora myszy Aby zmienid układ współrzędnych mapy należy: 1. Wybrad układ z rozwijanej listy 2. Kliknąd na przycisk 'Zastosuj' Aby zmienid układ współrzędnych kursora myszy należy: 1. Wybrad układ z rozwijanej listy 2. Kliknąd na przycisk 'Zastosuj' 30

31 Rys. 22 Zmiana układu współrzędnych 31

32 2.3. Narzędzia Menu grupuje narzędzia z zakresu wykonywania szkiców na mapie Rys. 23 Zakładka - Narzędzia Szkicowanie Narzędzie uruchamia okno szkicowania, narzędzia zgrupowane w tym oknie umożliwiają wprowadzanie na mapie własnych szkiców w formie obiektów punktowych, liniowych i powierzchniowych oraz etykiet. Poszczególne narzędzia umożliwiają: - Tworzenie listy składowych szkicu wraz z możliwością edycji - Edycję utworzonego szkicu (buforowanie, łączenie poligonów) - Selekcję za pomocą szkicu (z dowolnej warstwy i serwisu) - Pobieranie geometrii z selekcji do szkicu - Obliczanie powierzchni poligonów oraz długości linii i odcinków 32

33 Rys. 24 Szkicowanie Narysuj symbol punktowy Narzędzie służące do nanoszenia obiektów punktowych na mapę. Wybierz narzędzie LPM Kliknij LPM w wybranym miejscu mapy Na mapie i na liście składowych szkicu pojawi się nowy obiekt Narzędzia dostępne dla elementów punktowych na liście składowych szkicu: -zmiana właściwości graficznych narysowanego obiektu jest możliwe po kliknięciu ikony Edycja symbolu włączenie/wyłączenie widoczności obiektu na mapie, - opis - możliwośd wprowadzenia opisu dla obiektu (nie wyświetlany na mapie) usuwanie wybranego obiektu ze szkicu, przybliżenie i wyśrodkowanie do obiektu na mapie, dodatkowe opcje modyfikacji. 33

34 Narysuj poligon Narzędzie do rysowania obiektów powierzchniowych (poligonów) na mapę. Wybierz narzędzie LPM Kliknij LPM w wybranym miejscu mapy by wstawid pierwszy wierzchołek poligonu, Tą samą metodą wstaw następne wierzchołki wielokąta, By zakooczyd szkicowanie kliknij 2xLPM, szkic zostanie automatycznie domknięty (pierwszy wierzchołek zostanie połączony z ostatnim), Na mapie i na liście składowych szkicu pojawi się nowy obiekt. Narzędzia dostępne dla elementów powierzchniowych (poligonów) na liście składowych szkicu: -zmiana właściwości graficznych narysowanego obiektu jest możliwe po kliknięciu ikony symbolu - Edycja włączenie/wyłączenie widoczności obiektu na mapie, -opis - możliwośd wprowadzenia opisu dla obiektu (nie wyświetlany na mapie) usuwanie wybranego obiektu ze szkicu, przybliżenie i wyśrodkowanie do obiektu na mapie, dodatkowe opcje modyfikacji Narysuj krzywą Narzędzie do rysowania linii (krzywej) na mapie. Wybierz narzędzie LPM Kliknij LPM w wybranym miejscu mapy by wstawid pierwszy punkt krzywej, Tą samą metodą wstaw następne punkty załamania krzywej, By zakooczyd szkicowanie kliknij 2xLPM, Na mapie i na liście składowych szkicu pojawi się nowy obiekt Narzędzia dostępne dla elementów powierzchniowych (poligonów) na liście składowych szkicu: 34

35 -zmiana właściwości graficznych narysowanego obiektu jest możliwe po kliknięciu ikony symbolu - edycja - włączenie/wyłączenie widoczności obiektu na mapie, -opis - możliwośd wprowadzenia opisu dla obiektu (nie wyświetlany na mapie), usuwanie wybranego obiektu ze szkicu, przybliżenie i wyśrodkowanie do obiektu na mapie, dodatkowe opcje modyfikacji Narysuj odcinek Narzędzie do rysowania odcinków na mapie. wybierz narzędzie klikając na nim lewym przyciskiem myszki (LPM) kliknij LPM w wybranym miejscu mapy by wstawid pierwszy punkt krzywej, Trzymając LPM przeciągnij kursor w miejsce punktu koocowego odcinka, Puśd LPM Na mapie i na liście składowych szkicu pojawi się nowy obiekt Narzędzia dostępne dla elementów powierzchniowych (poligonów) na liście składowych szkicu: -zmiana właściwości graficznych narysowanego obiektu jest możliwe po kliknięciu ikony symbolu - edycja - włączenie/wyłączenie widoczności obiektu na mapie, -opis - możliwośd wprowadzenia opisu dla obiektu (nie wyświetlany na mapie), usuwanie wybranego obiektu ze szkicu, przybliżenie i wyśrodkowanie do obiektu na mapie, dodatkowe opcje modyfikacji. 35

36 Narysuj kształt Narzędzie rysowania obiektów powierzchniowych (nieregularnych kształtów) na mapę. Wybierz narzędzie LPM Kliknij LPM w wybranym miejscu mapy by wstawid pierwszy punkt obrysu Trzymając LPM przeciągnij kursor po obrysie tworzonego kształtu By domknąd obrys kształtu puśd przycisk myszki Na mapie i na liście składowych szkicu pojawi się nowy obiekt Narzędzia dostępne dla elementów powierzchniowych (poligonów) na liście składowych szkicu: -zmiana właściwości graficznych narysowanego obiektu jest możliwe po kliknięciu ikony symbolu - edycja - włączenie/wyłączenie widoczności obiektu na mapie, -opis - możliwośd wprowadzenia opisu dla obiektu (nie wyświetlany na mapie), usuwanie wybranego obiektu ze szkicu, przybliżenie i wyśrodkowanie do obiektu na mapie, dodatkowe opcje modyfikacji Narysuj okrąg Narzędzie do rysowania okręgu na mapie: Wybierz narzędzie LKM Rysowanie okręgu o wskazanie LPM miejsca, które stanowid będzie środek okręgu o kliknięcie LPM, w miejscu, które stanowid będzie zewnętrzną krawędź okręgu, tworząc w ten sposób promieo okręgu. Na mapie i na liście składowych szkicu pojawi się nowy obiekt Narzędzia dostępne dla elementów powierzchniowych (poligonów) na liście składowych szkicu: 36

37 -zmiana właściwości graficznych narysowanego obiektu jest możliwe po kliknięciu ikony symbolu - edycja - włączenie/wyłączenie widoczności obiektu na mapie, -opis - możliwośd wprowadzenia opisu dla obiektu (nie wyświetlany na mapie), usuwanie wybranego obiektu ze szkicu, przybliżenie i wyśrodkowanie do obiektu na mapie, dodatkowe opcje modyfikacji Pobierz geometrię z selekcji Narzędzie umożliwiające pobieranie (przenoszenie do warstwy szkicu) geometrii obiektów zaznaczonych narzędziem 'Selekcja' Etapy pobierania selekcji: 1. Wybranie narzędzia 'selekcja prostokątem' > z głównego paska narzędzi, 2. Użycie narzędzia 'Selekcja prostokątem' na mapie > zaznaczenie obszaru, 3. Powrót do Szkicowania, 4. Wybór narzędzia 'Pobierz geometrię z selekcji' 5. Przeniesienie geometrii z selekcji do szkicu Efekt pobrania geometrii: - wyświetlenie na mapie szkiców pobranych z selekcji (utworzenie nowych obiektów) 37

38 - dodanie nowych szkiców do listy składowych szkicu. - wyświetlenie liczby wyselekcjonowanych obiektów - możliwośd sortowania wyników wyszukiwania według odległości od środka okna i powierzchni obiektu Selekcja przez położenie Narzędzie do selekcji obiektów na mapie (z aktywnej warstwy) za pomocą wykonanego szkicu. Etapy wykonywania selekcji: - wykonanie szkicu w postaci poligonu/poligonów, krzywej, odcinka - wybór narzędzia Efekt selekcji szkicem: - automatyczne przełączenie do okna Selekcja, analizy, raporty - wyświetlenie listy obiektów, znajdujących się w obrębie szkicu - wyświetlenie liczby wyselekcjonowanych obiektów - możliwośd sortowania wyników wyszukiwania według odległości od środka okna i powierzchni obiektu Selekcja przez bufor Selekcja obiektów za pomocą buforu utworzonego wokół naszkicowanego elementu. Etapy wykonywania selekcji: 1. Utworzenie poligonu za pomocą Szkicowania 2. Wybranie narzędzia selekcja przez bufor 3. Automatyczna selekcja obiektów z aktywnej warstwy w obrębie utworzonego buforu. Wyświetlenie wyników selekcji w Selekcja, analiza, raporty Wielkośd buforu zapisane w Szkicowaniu - opcja Bufor; domyślnie 100 m Usuo zaznaczone Usuwanie ze szkicu zaznaczonych elementów. 38

39 Zaznaczenie zmienia się poprzez zmianę widoczności danego elementu (elementy widoczne oznaczają elementy zaznaczone) Wyczyśd szkic Usuwanie wszystkich elementów ze szkicu Zaznacz/odznacz wszystkie Zaznaczenie zmienia się poprzez zmianę widoczności danego elementu (elementy widoczne oznaczają elementy zaznaczone) Dodaj etykiety Dodanie etykiet do wszystkich obiektów na szkicu jednocześnie. Aby dodad etykiety do wszystkich obiektów znajdujących się na szkicu, należy: 1. Wprowadzid etykiety jakie mają pojawid się na szkicu lub pozostawid domyślne w oknie tekstowym każdego z obiektów, 2. Wybrad przycisk Zbuforuj obiekty Tworzenie buforów wokół wybranych obiektów wchodzących w skład szkicu. Etapy tworzenia buforu: 1. wpisanie wielkości buforu, jaki będzie tworzony wokół wybranego obiektu, w polu, 2. wybranie narzędzia. W przypadku nie podania wielkości buforu, tworzony jest bufor o wartości 100 metrów 39

40 Powstający bufor posiada nazwę związaną z obiektem, który został buforowany; np. poligon123 - bufor123. Buforowaniu poddawane są wszystkie obiekty znaj dujące się na szkicu zaznaczone jako widoczne (także bufory, które zostały utworzone wcześniej ). W przypadku buforowania etykiety narzędzie działa w stosunku do punktu umieszczenia etykiety, traktując etykietę jako obiekt punktowy Edycja symbolu Edycja symbolu - Zmiana symbolizacji wybranego obiektu Różnice pomiędzy opcjami zmiany grafiki w zależności od typu obiektu: 1. Punktu i etykiety 2. Poligonu, Kształtu 3. Odcinek, Linia 40

41 Zarówno dla punktu, linii i poligonu, kształtu istnieje możliwośd zmiany symboliki. Można zmienid kolor, obramowanie, grubośd linii czy symbolikę dla punktu. Poza tym istnieje możliwośd zmiany widoczności Mierz powierzchnię Po narysowaniu poligonu na mapie, narzędzie mierzy powierzchnię w m2 i arach (dla powierzchni do 1km2) lub w km2 i hektarach (dla powierzchni powyżej 1km2). Poligon zostaje automatycznie dodany (wraz z etykietą) do warstwy szkicu. 41

42 Mierz odległośd Po narysowaniu linii na mapie, narzędzie mierzy długośd (poszczególnych odcinków i całej linii) w metrach (do długości 999 m) lub kilometrach (od długości 1km). Linia zostaje automatycznie dodana (wraz z etykietą) do warstwy szkicu. 42

43 2.4. Wyszukiwania dostępne we wszystkich modułach Menu grupuje narzędzia z zakresu wykonywania selekcji Rys. 25 Menu wyszukiwanie Szukaj adres Wyszukiwanie adresów i obiektów geograficznych Rys. 26 Szukaj adres Wyszukiwanie adresów i miejscowości: 1. Aby wyszukać miejscowość należy wpisać jej nazwę a następnie kliknąć przycisk Szukaj. 2. Aby wyszukać punkt adresowy należy wpisać: nazwę miejscowości, nazwę ulicy, numer adresowy oraz potwierdzić wyszukiwanie klikając na Szukaj. Jeżeli zostanie podana jedynie nazwa miejscowości i ulicy, zostaną wyszukane wszystkie punkty adresowe powiązane z ulicą. Jeżeli mapa wyświetlana jest w skali 1:5000 lub większej to na liście wyświetlane są te wyniki, które znajdują się w aktualnym obszarze mapy. Wyszukiwanie obiektów geograficznych Aby wyszukać obiekt geograficzny należy wpisać jego nazwę a następnie zatwierdzić wyszukiwanie klikając na przycisk Szukaj. Podczas wprowadzania nazwy obiektu generowana jest lista podpowiedzi. Wyniki wyszukiwania można zawęzić podając kryterium położenia tzn. wpisując po nazwie obiektu jednostkę podziału terytorialnego polski, w jakiej obiekt jest położony np. nazwa gminy lub powiatu. Efektem wyszukiwania jest wyświetlenie listy obiektów spełniających kryteria. Do każdego z wyszukanych obiektów można się przybliżyć, klikając na jego nazwę na liście. 43

44 Rys. 27 Wynik wyszukiwania adresu Selekcja, Analizy, Raporty Wyszukiwanie obiektów w warstwie dowolnego serwisu. Wyszukiwanie podstawowe i zaawansowane, które opatrzone jest możliwością analizy relacji pomiędzy obiektami. Wyszukiwanie podstawowe: Rys. 28 Wyszukiwanie podstawowe Wyszukiwanie informacji w określonej warstwie serwisu. Efekt wyszukiwania: - wyświetlenie liczby wyszukanych obiektów i wyświetlenie listy wyszukanych obiektów wraz z dodatkowymi opcjami, 44

45 Opcje dostępne w procesie wyszukiwania: - sortowanie wyników: wg odległości od środka mapy lub wg pola, alfabetycznie (rosnąco, malejąco ), tworzenie raportów wyników wyszukiwania (Raporty), wyszukiwanie z mapą, dodaj do selekcji, usuo z selekcji. Wyszukiwanie zaawansowane: Rys. 29 Selekcja, analizy, raporty - wyszukiwanie zaawansowane Wyszukiwanie informacji w dowolnej warstwie wybranego serwisu w oparciu o dodatkowe narzędzia. Wyszukiwanie zaawansowane posiada trzy moduły wykonywania wyszukiwania, poprzez: 45

46 Zmianę warstwy, Wybór obiektów (za pomocą odpowiedniej geometrii), Wybór z innej warstwy. Zmiana warstwy: Objaśnienie pojęd: Serwis - lista dostępnych serwisów, w obrębie których może dokonywad się wyszukiwanie, Warstwa - lista dostępnych warstw w obrębie wybranego wcześniej serwisu, Pola - lista pól (atrybutów) dostępnych dla wybranej warstwy. Rys. 30 Selekcja, analizy, raporty - wyszukiwanie zaawansowane, możliwość wyboru z listy Wybór obiektów: Rys. 31 Selekcja, analizy, raporty - wyszukiwanie zaawansowane, wybór obiektów 1. Selekcja prostokątem - Wybór narzędzia Selekcja prostokątem. Selekcja obiektów z wybranej warstwy w obrębie zaznaczonego myszą prostokąta. 2. Selekcja linią - Wybór narzędzia Narysuj Linię. Rysowanie linii umożliwiającej selekcję obiektów w wybranej warstwie. 46

47 3. Selekcja wielokątem Selekcja obiektów na mapie z aktywnej warstwy, za pomocą wielokąta Uruchomienie Selekcja, analiza, raporty. 4. Selekcja okręgiem - Selekcja obiektu z aktywnej warstwy za pomocą okręgu (naniesienie okręgu na mapę kursorem myszy). 5. Selekcja punktem - Selekcja obiektu z aktywnej warstwy za pomocą punktu (naniesienie punktu na mapę kursorem myszy). 6. Kopiuj do warstwy szkicu - Narzędzie umożliwiające skopiowanie wykonanej grafiki (na podstawie zaznaczonych obiektów) do warstwy szkicu z zachowaniem geometrii. Wyświetlenie skopiowanych obiektów na liście zawartości szkicu. 7. Selekcja obszarem mapy - Narzędzie umożliwiające wybór elementów z danej warstwy, znajdujących się w aktualnym obszarze mapy. Wybierz z innej warstwy: Rys. 32 Selekcja, analizy, raporty - wyszukiwanie zaawansowane, wybór z innej wartwy Warstwa wybieranie innej warstwy w obrębie tego samego serwisu (z listy dostępnych), Bufor - pole umożliwiające wpisanie wartości buforu wokół wyszukiwanych obiektów, Relacje - wybór relacji pomiędzy obiektami w warstwach (z listy dostępnych: Przecina, Zawiera, Przecina kopertę, Przecina indeks, Nachodzi, Pokrywa, Dotyka, W obszarze). 47

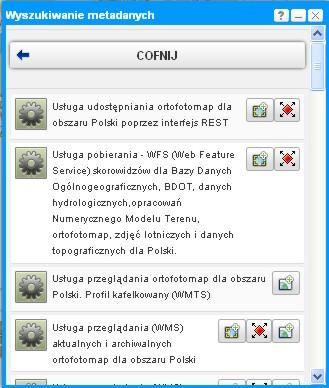

48 Wyszukiwanie metadanych Wyszukiwanie podstawowe Rys. 33 Wyszukiwanie metadanych Aby wyszukad metadane należy wpisad dowolne słowo, lub sekwencję słów, które ma zawierad oczekiwany rekord metadanych, Rys. 34 Wyszukiwanie meta danych - przykład Jeżeli zapytanie zbudowane zostanie z kilku słów, w wynikach wyszukiwania znajdą się rekordy, które mogą zawierad wszystkie lub tylko jedno z wpisanych słów. Jeżeli wyniki wyszukiwania mają zawierad wszystkie wpisane słowa, należy wpisad frazę w cudzysłowie, np. "Mapa topograficzna 1965" Zasięg każdego z elementów na liście, można wyświetlid na mapie, klikając na przycisk 'Pokaż zasięg' Dla wyszukanych serii można wyświetlid listę zbiorów, wchodzących w skład serii. Dla wyszukanych zbiorów można wyświetlid serię, do której zbiór należy. Do listy budowania kryterium wyszukiwania można powrócid używając przycisku 48

49 Wyszukiwanie zaawansowane Po kliknięciu na przycisk Zaawansowane rozwijany jest panel budowania szczegółowego pytania. Kryteria wyszukiwania zaawansowanego podzielone są na grupy: zasięg przestrzenny - Określanie zasięgu z jakiego mają pochodzić metadane Sposoby określenia zasięgu: 1. Są w widocznym zasięgu mapy Wybierając tę opcję, ustawimy aktualny zasięg mapy głównej jako filtr wyszukiwania metadanych 2. Pomiń zasięg przestrzenny w zapytaniu Wybierając tę opcję, wyłączamy filtr przestrzenny z zapytania o metadane 3. Wskaż na mapie Za pomocą przycisku 'Wskaż na mapie' uruchamiane jest narzędzie do zaznaczenia obszaru za pomocą prostokąta na mapie. typ zasobu - Wybór kategorii, według których zostanie wykonane wyszukiwanie metadanych. Wybór dotyczy: zbiorów danych, serii zbiorów danych, usług. Istnieje możliwość zaznaczenia wszystkich typów zasobów. kategoryzacja - W ramach kategoryzacji istnieje możliwość wprowadzenia słowa kluczowego lub tematu danych przestrzennych (wybór z listy). Jeżeli jako typ zasobu wybrane zostaną serie lub zbiory dodatkowo dostępne stają się pola do podania: -kategorii tematycznej (wybór z listy, np. rolnictwo, oceany) -układu współrzędnych (wybór z listy). ograniczenia - Wyszukiwanie metadanych, określonych za pomocą ograniczeń i praw jakimi są objęte. W ramach tego panelu można wskazać czy metadane: - posiadają warunki dostępu, -ograniczone są w dostępie publicznym. serwer katalogowy - Określenie serwera, w obrębie którego ma zostać wykonane wyszukiwanie metadanych. Wynik wyszukiwania Wyniki wyszukiwania wyświetlane są w postaci listy. U góry listy znajduje się przycisk. Klikniecie na przycisk powoduje powrót do strony konstruowania zapytania Opcje dostępne dla wyszukanych metadanych: 1. Pokaż / usuo zasięg z mapy każdego typu zbioru. Zasięg zostanie wyświetlony na mapie, jeżeli w metadanych został on określony. 49

50 2. Pokaż zbiory - opcja dostępna dla serii, powoduje wyświetlenie listy zbiorów wchodzących w skład wybranej serii 3. Pokaż serie - opcja dostępna dla zbiorów, powoduje wyświetlenie serii danych, do których wybrany zbiór należy 4. Dodaj źródło danych - opcja dostępna dla serwisów WMS, powoduje dodanie usługi do mapy Kliknięcie na dowolną pozycję na liście wyszukanych metadanych, powoduje otwarcie okna zawierającego szczegółowe informacje na temat wybranej pozycji, z podziałem na: 50

51 Multiselekcja Rys. 35 Multiselekcja Narzędzie umożliwiające wybór obiektów z wielu warstw jednocześnie Za pomocą rozwijanego panelu można określić, w obrębie których warstw wykonywana będzie selekcja. Domyślenie selekcja odbywa się w obrębie wszystkich warstw dostępnych w danym serwisie. Multiselekcja wykonywana jest na mapie za pomocą: 1. prostokąta 2. wielokąta (naniesienie wielokąta na mapę, poprzez wyznaczenie wierzchołków figury na mapie). Wybranym narzędziem, należy zaznaczyć obszar, z którego selekcjonowane będą obiekty Wyszukiwanie tras Narzędzie umożliwia znalezienie trasy pomiędzy punktami, zaznaczanymi na mapie oraz podaje jej przybliżoną długośd. 51

52 Rys. 36 Wyszukiwanie tras odległość pomiędzy punktami 3. Wyszukiwania dedykowane w modułach Każdy z modułów aplikacji posiada dedykowane, tematyczne wyszukiwania. Rys. 37 Widok wszystkich modułów aplikacji 52

53 3.1. Moduł podstawowy Dedykowane wyszukiwania w module podstawowym to wyszukiwanie Jednostek Wojewódzkich oraz niezweryfikowanie zgłoszenia POI Wyszukiwanie Jednostek Wojewódzkich Wyszukiwanie Jednostek Wojewódzkich. Wyszukiwanie możliwe jest poprzez nazwę, typ lub miejscowośd. Rys. 38 Wyszukiwanie Jednostek Wojewódzkich opcje wyszukiwania Niezweryfikowanie zgłoszenia POI Narzędzie służące do wyszukiwania jeszcze niezweryfikowanych punktów POI. 53

54 Rys. 39 Niezweryfikowane narzędzia POI 3.2. Moduł Dotacje unijne Dedykowane wyszukiwania w module Dotacje unijne to wyszukiwanie: Dotacji Europejskich, Beneficjentów Dotacji oraz miejsc realizacji Projektów. Rys. 40 wyszukiwanie w module dotacje unijne Wyszukiwanie Dotacji Europejskich Wyszukiwanie po tytule, programie, instytucji wdrążającej, priorytecie, nr projektu, wartości dofinansowania. 54

55 Rys. 41 wyszukiwanie dotacji europejskich Wyszukiwanie Beneficjentów Dotacji Europejskich Wyszukiwanie po nazwie lub numerze NIP Beneficjentów dotacji europejskich Wyszukiwanie Miejsc Realizacji Projektów Wyszukiwanie poprzez warstwę/serwis czyli możliwośd wyszukiwania poprzez punktowe, liniowe lub powierzchniowe miejsca realizacji oraz wyszukiwanie poprzez numer projektu Moduł Turystyka i Kultura Dedykowane wyszukiwania w module Turystyka i Kultura to wyszukiwanie: turystyka i dziedzictwo kulturowe oraz szkolenie Wyszukiwanie turystyka i dziedzictwo kulturowe Wyszukiwanie poprzez warstwę/serwis oraz dedykowane kryteria. 55

56 Rys. 42 Kryteria wyboru wyszukiwania Wyszukiwanie szkolenie Wyszukanie poprzez warstwę serwis. Rys. 43 wyszukanie miejsca szkolenia 56

57 3.4. Moduł Zdrowie Dedykowane wyszukiwania w module Zdrowie to wyszukiwanie zdrowie oraz wyszukiwanie Psychologów Wyszukiwanie zdrowie Rys. 44 wyniki wyszukiwania w module zdrowie Wyszukiwanie Psychologów Rys. 45 wyszukiwanie psychologów 3.5. Moduł Transport Dedykowane wyszukiwania w module Transport to wyszukiwania dotyczące szeroko rozumianego transportu oraz obiektów drogowych. 57

58 Rys. 46 wyszukiwanie w module transport Wyszukiwanie dróg Rys. 47 Wyszukiwanie dróg Wyszukiwanie kilometrażu dróg 58

59 Rys. 48 wyszukiwanie kilometrażu dróg Wyszukiwanie przystanków Rys. 49 wyszukiwanie przystanków Wyszukiwanie firm transportowych Wyszukiwanie poprzez nazwę firmy, adres i miejscowośd Wyszukiwanie obiektów mostowych Wyszukiwanie poprzez rodzaj obiektu (most, wiadukt/estakada, kładka), nazwę i konstrukcję Wyszukiwanie pozwoleo na przewóz środków niebezpiecznych Wyszukiwanie poprzez nazwę firmy lub kod CEPIK Wyszukiwanie pozwoleo na przewóz osób 59

60 Wyszukiwanie poprzez nazwę firmy lub nr pozwolenia Przeszukiwanie wykazu dróg Wyszukiwanie poprzez gminę Moduł Ochrona środowiska Dedykowane wyszukiwania w module Ochrona środowiska to wyszukiwania: Rys. 50 wyszukiwania w module środowisko Wyszukanie pozwolenia na wprowadzanie gazów lub pyłów Rys. 51 pozwolenia na wprowadzenie gazów lub pyłów Rejestr wydanych pozwoleo wodnoprawnych 60

61 Rys. 52 rejestr pozwoleń wodnoproawnych Wykaz koncesji na wydobywanie kopalin ze złóż Lokalizacja miejsc wytwarzania odpadów Rejestr wydanych pozwoleo Stacje demontażu pojazdów Zakłady przetwarzania baterii i akumulatorów Pozwolenia na wytwarzanie odpadów Rejestr decyzji o dop. Poziomie hałasu do środowiska 3.7. Moduł IIP ewidencja gruntów i budynków Dedykowane wyszukiwania w module ewidencja gruntów i budynków to wyszukiwanie działek EGiB 3.8. Moduł Inwestycje Dedykowane wyszukiwania w module: 61

62 3.9. Moduł Gospodarka Przestrzenna Dedykowane wyszukiwania w module: Moduł Przyroda Dedykowane wyszukiwania w module: 4. Edycje dedykowane modułów Menu grupuje narzędzia z zakresu edytowania Moduł turystyka 62

63 4.2. Moduł zdrowie 4.3. Moduł transport 63
