2 IPportal Podręcznik użytkownika Wydanie 4/06/2015 INSPE-PROJEKT 2015 INSPE-PROJEKT Sp. z o.o. ul. Strusińska 8/ Tarnów biuro@inspe-projekt.pl

3 Spis treści Spis treści Ogólne informacje o IPportal Obsługa IPportal... 3 Interfejs... 4 Podstawowa obsługa mapy... 6 Informacja o obiektach... 7 Obsługa warstw... 8 Punkty POI... 9 Oferta inwestycyjna Narzędzia pomiarowe Wyszukiwarka Drukowanie IPportal Podręcznik użytkownika 2

4 1. Ogólne informacje o IPportal Portal mapowy o nazwie IPportal jest częścią Systemu Informacji Przestrzennej IPmap. Za pośrednictwem Portalu jednostka samorządu terytorialnego ma możliwość prezentacji różnorodnych informacji szerokiemu gronu odbiorców, np. mieszkańcom, turystom lub potencjalnym inwestorom. Zakres tematyczny prezentowanych informacji zależy od indywidualnych decyzji gminy. Portal posiada dodatkowo pomocne narzędzia służące m. in. dokonywaniu przybliżonych pomiarów odległości lub powierzchni, jak również pozwala na wyszukiwanie obiektów przestrzennych i drukowanie widoku mapy. Łatwość obsługi Portalu sprawia, że mogą z niego korzystać zarówno osoby z mniejszym jak i większym doświadczeniem w obsłudze programów komputerowych. Życzymy miłego korzystania z IPportal IPportal Podręcznik użytkownika 3

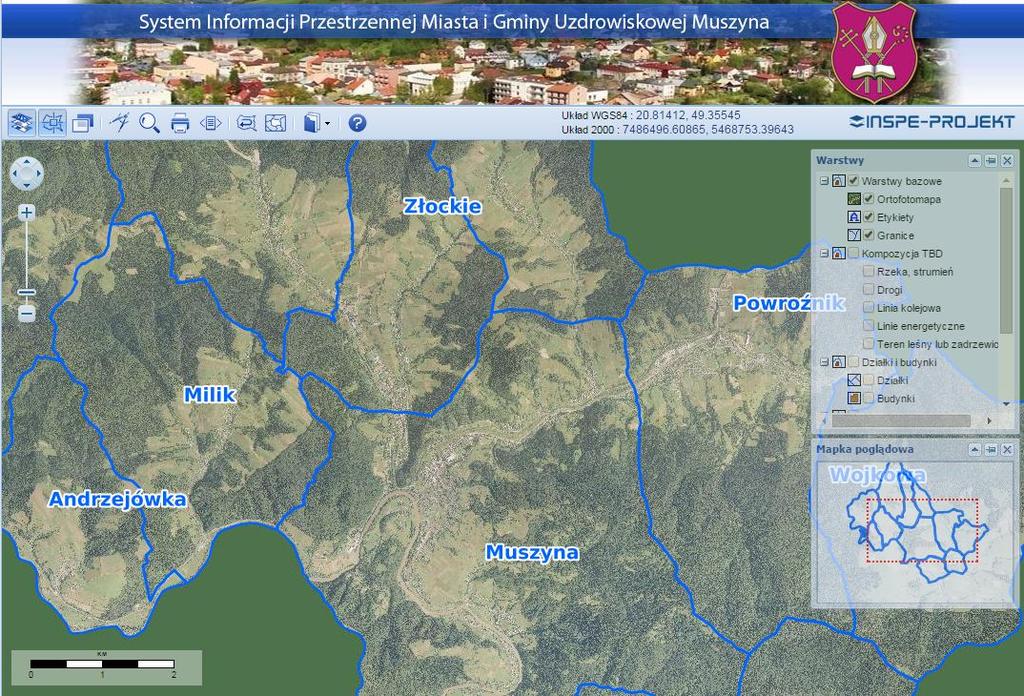

5 2. Obsługa IPportal Interfejs Portal otwiera się w oknie przeglądarki internetowej i nie wymaga instalowania żadnych dodatkowych programów tzw. wtyczek. Interfejs Portalu został skonstruowany tak, aby korzystanie z niego było jak najbardziej komfortowe. Typowy widok Portalu po jego załadowaniu przedstawia rysunek 1. Rys. 1 Standardowy widok Portalu Centralną i największą część Portalu zajmuje mapa. Powyżej mapy znajduje się pasek z narzędziami oraz dodatkowymi informacjami (rys. 2). Rys. 2 Pasek z narzędziami i informacją o współrzędnych IPportal Podręcznik użytkownika 4

6 Kliknięcie większości ikon z paska narzędziowego powoduje wyświetlenie odpowiednich okienek (rys. 3). Rys. 3 Okno warstw i okno przejrzystości warstw Okna domyślnie posiadają pewien stopnień przezroczystości, która znika po wskazaniu na nie myszką. Przezroczystość można także trwale wyłączyć naciskając symbol pinezki. Okna posiadają możliwość minimalizacji (zwinięcia) tak aby nie zabierały niepotrzebnie miejsca gdy nie są używane. IPportal Podręcznik użytkownika 5

7 Podstawowa obsługa mapy Korzystanie z mapy jest bardzo proste i intuicyjne. Najwygodniejszym sposobem pracy z mapą jest używanie do tego celu myszki. W celu przybliżania i oddalania widoku należy poruszać kółkiem myszy. Przesuwanie mapy jest natomiast realizowanie poprzez przyciśnięcie i przytrzymanie lewego przycisku myszy i jej przeciągnięcie w pożądanym kierunku. Mapę można również obsługiwać za pomocą dostępnych narzędzi (rys. 4). Rys. 4 Narzędzia do obsługi mapy Dodatkowo, niezależnie od sposobu korzystania z narzędzi lub myszki, dostępne są przyciski: Przywróć widok początkowy mapy, który przywraca domyślny poziom przybliżenia dostępny zaraz po załadowaniu Portalu, oraz Pokaż całą mapę ustawiający maksymalne oddalenie (rys. 5). Rys. 5 Dodatkowe narzędzia do obsługi mapy IPportal Podręcznik użytkownika 6

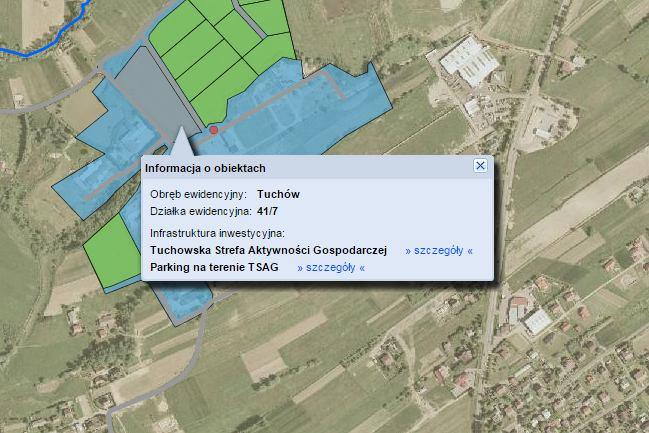

8 Informacja o obiektach Kliknięcie lewym przyciskiem myszy w dowolnym miejscu na mapie spowoduje wyświetlenie informacji o obrębie ewidencyjnym oraz numerze działki. Dodatkowo w zależności od zakresu wdrożenia, mogą być dostępne informacje dotyczące dodatkowych warstw tematycznych (rys. 6). Rys. 6 Informacja o obiektach W przypadku niektórych obiektów istnieje możliwość skorzystania z opcji dodatkowych, np. wyświetlenia szczegółów. IPportal Podręcznik użytkownika 7

9 Obsługa warstw Dane prezentowane na Portalu są grupowane w warstwy. Aby włączać i wyłączać odpowiednie warstwy należy korzystać z okienka warstw (rys. 7). Rys. 7 Okno warstw Uwaga: Ze względu na zachowanie czytelności niektóre warstwy mogą być dostępne jedynie na określonym poziomie przybliżenia. Dodatkowo istnieje możliwość ustawiania odpowiedniego stopnia przezroczystości dla niektórych warstw (rys. 8). Rys. 8 Okno przejrzystości warstw IPportal Podręcznik użytkownika 8

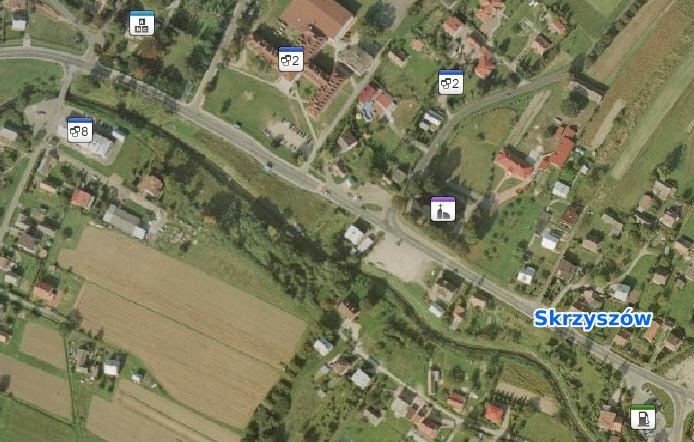

10 Punkty POI W zależności od zakresu wdrożenia, na portalu mapowym może być prezentowana warstwa punktów użyteczności publicznej wraz z możliwością wyświetlania punktów informujących o inwestycjach na terenie gminy (rys. 9). Rys. 9 Punkty POI W celu zachowania przejrzystości widoku na mapie, przy dużym oddaleniu widoku punkty POI są agregowane. Kliknięcie w agregator punktów powoduje wyświetlenie informacji o punktach znajdujących się w pobliżu (rys. 10). Rys. 10 Agregator punktów POI IPportal Podręcznik użytkownika 9

11 Kliknięcie na wybranym POI spowoduje przybliżenie mapy oraz wyświetlenie okienka z informacjami (rys. 11). Rys. 11 Podstawowe informacje o POI Kliknięcie w Więcej informacji spowoduje natomiast otwarcie nowego okna z opisem szczegółowym oraz np. galerią zdjęć. IPportal Podręcznik użytkownika 10

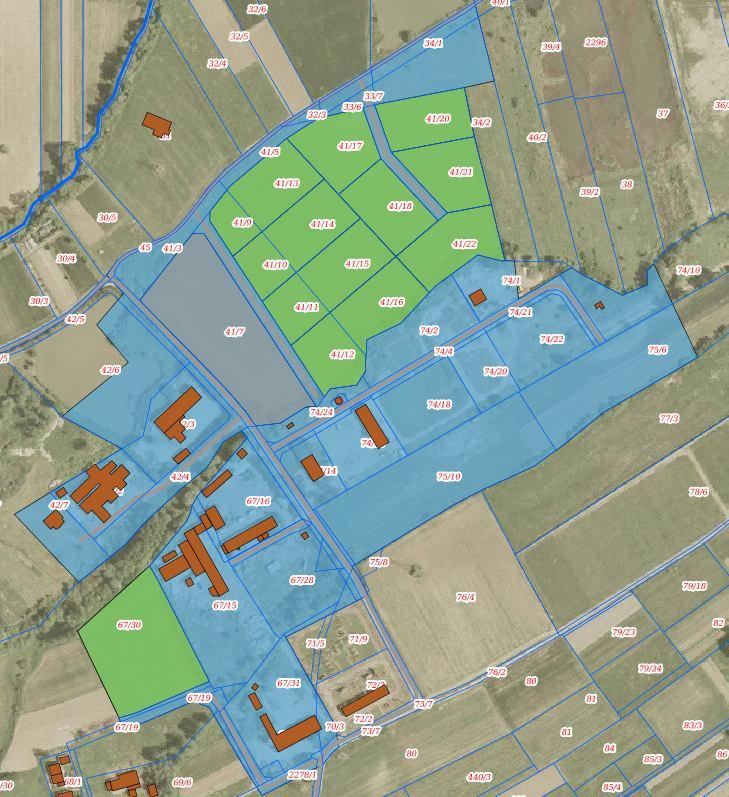

12 Oferta inwestycyjna W zależności od zakresu wdrożenia, na portalu mapowym może być prezentowana warstwa dotycząca oferty inwestycyjnej gminy, np. tereny inwestycyjne, SAG, SSE oraz informacje odnośnie działek przeznaczonych do sprzedaży lub dzierżawy (rys. 12). Rys. 12 Oferta inwestycyjna Aby uzyskać szczegółowe informacje o danym obiekcie, należy kliknąć kursorem w pożądanym miejscu, a następnie kliknąć szczegóły co spowoduje otwarcie nowego okna z opisem (rys. 13). IPportal Podręcznik użytkownika 11

13 Rys. 13 Okno z informacjami szczegółowymi IPportal Podręcznik użytkownika 12

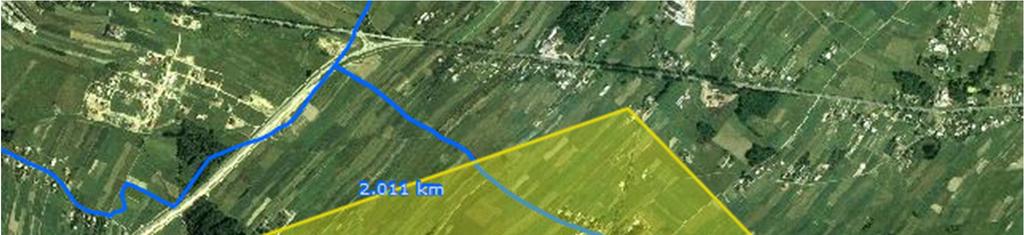

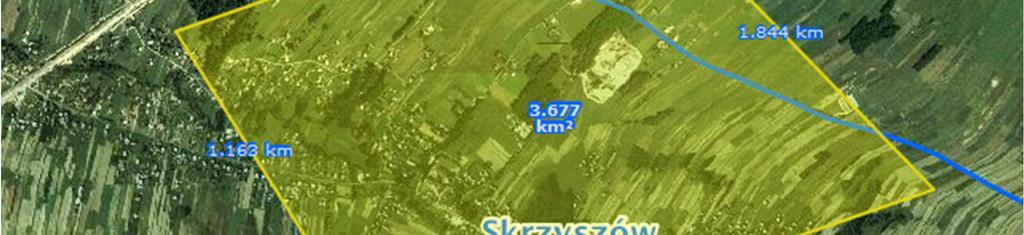

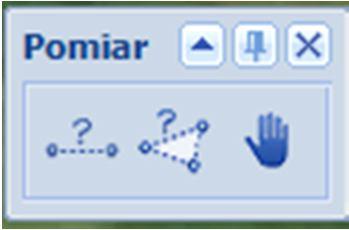

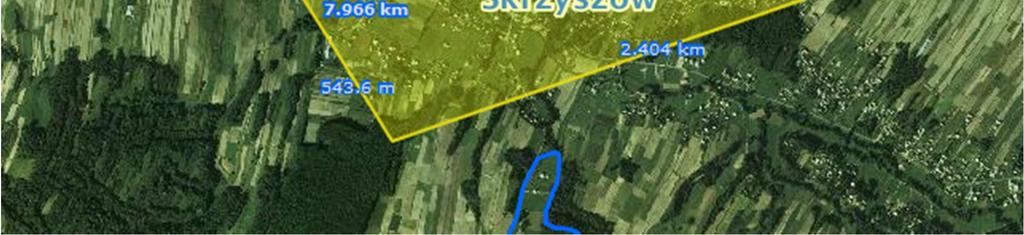

14 Narzędzia pomiarowe Portal umożliwia wykonanie przybliżonych pomiarów długości i powierzchni. Aby włączyć narzędzia należy kliknąć ikonę co spowoduje otwarcie okna (rys. 14). Rys. 14 Narzędzia pomiarowe Aby rozpocząć pomiar odległości lub powierzchni należy kliknąć w punkcie początkowym i klikać lewym przyciskiem myszy w odpowiednich miejscach (rys. 15). Dwukrotne kliknięcie lewego przycisku myszy kończy pomiar i umożliwia normalną obsługę mapy, a więc jej przybliżanie/oddalanie i przesuwanie. Rys. 15 Pomiar powierzchni IPportal Podręcznik użytkownika 13

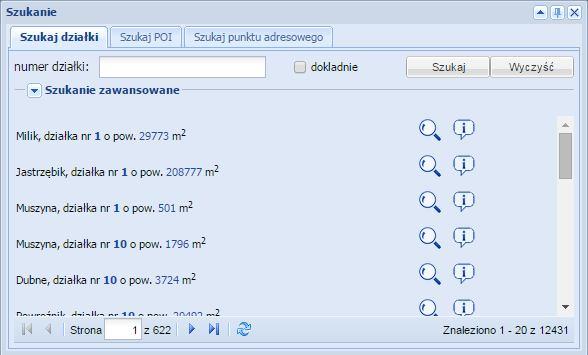

15 Wyszukiwanie Portal umożliwia wyszukiwanie różnych obiektów przestrzennych. W zależności od zakresu tematycznego opcje wyszukiwarki mogą się od siebie różnić. Aby otworzyć wyszukiwarkę należy kliknąć myszką na ikonie okna wyszukiwarki (rys. 16). co spowoduje otwarcie Rys. 16 Okno wyszukiwarki Wyszukiwarka daje także natychmiastową informację o obiekcie, np. w przypadku działek informację o jej powierzchni. Kliknięcie na symbol lupy powoduje zamknięcie wyszukiwarki, zaznaczenie działki i wycentrowanie na nią widoku mapy. Kliknięcie na dymek z pytajnikiem powoduje wyświetlenie dodatkowych informacji o danej działce jeżeli są dostępne. IPportal Podręcznik użytkownika 14

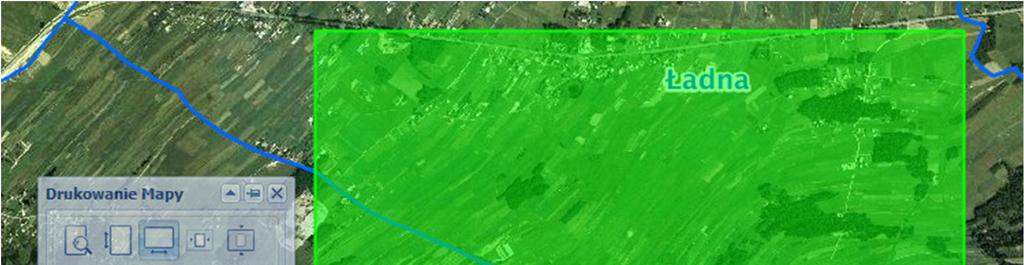

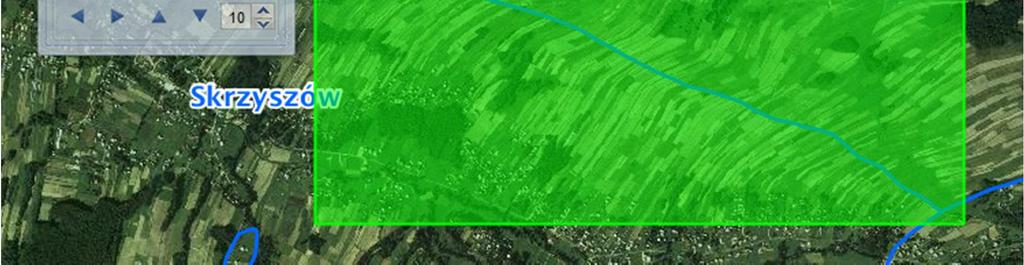

16 Drukowanie Portal umożliwia wydrukowanie pożądanego fragmentu mapy. Co ważne drukowany jest obszar dokładnie taki jaki został wskazany przez Użytkownika. W celu wydrukowania należy kliknąć ikonę wyświetlenie obszaru drukowania. co spowoduje otwarcie (rys. 17) oraz Rys. 17 Okno opcji drukowania Opcje pozwalają na zmianę orientacji wydruku pionowy lub poziomy. Wybór widoku do wydruku uzyskujemy poprzez poruszanie zaznaczonym obszarem wydruku jak również poprzez przybliżanie/oddalanie i przesuwanie mapy. Aby podejrzeć czy wybrany widok jest taki jakiego chcieliśmy, należy kliknąć w podgląd wydruku. Jeżeli widok jest zgodny z naszymi oczekiwaniami należy kliknąć Drukuj. Akcja ta spowoduje wygenerowanie pliku pdf, który można otworzyć, wydrukować lub zapisać na dysku. IPportal Podręcznik użytkownika 15
