PROJEKT TECHNICZNY BUDOWLANY
|
|
- Aleksander Żukowski
- 8 lat temu
- Przeglądów:
Transkrypt

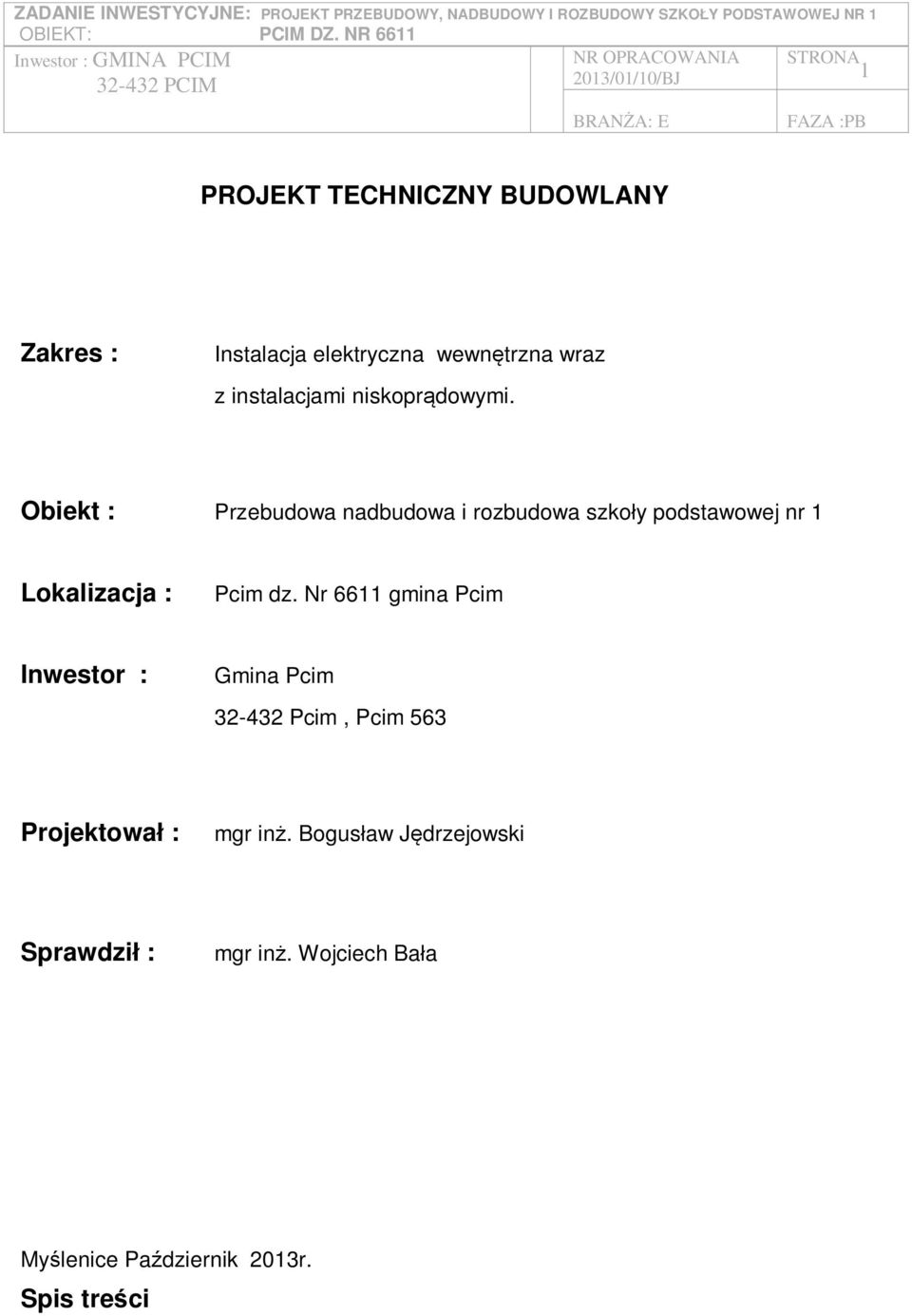

1 1 PROJEKT TECHNICZNY BUDOWLANY Zakres : Instalacja elektryczna wewn trzna wraz z instalacjami niskopr dowymi. Obiekt : Przebudowa nadbudowa i rozbudowa szko y podstawowej nr 1 Lokalizacja : Pcim dz. Nr 6611 gmina Pcim Inwestor : Gmina Pcim Pcim, Pcim 563 Projektowa : mgr in. Bogus aw J drzejowski Sprawdzi : mgr in. Wojciech Ba a My lenice Pa dziernik 2013r. Spis tre ci

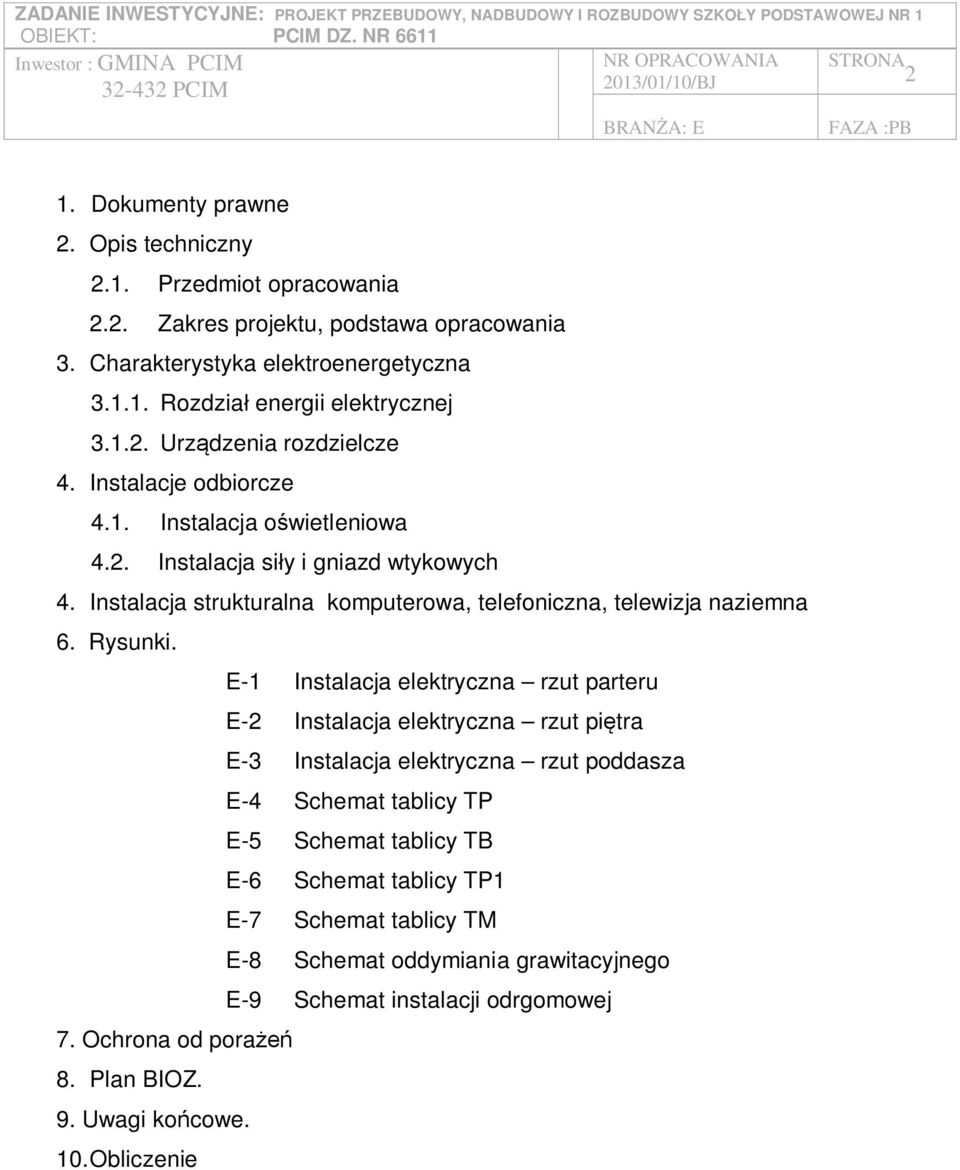

2 2 1. Dokumenty prawne 2. Opis techniczny 2.1. Przedmiot opracowania 2.2. Zakres projektu, podstawa opracowania 3. Charakterystyka elektroenergetyczna Rozdzia energii elektrycznej Urz dzenia rozdzielcze 4. Instalacje odbiorcze 4.1. Instalacja o wietleniowa 4.2. Instalacja si y i gniazd wtykowych 4. Instalacja strukturalna komputerowa, telefoniczna, telewizja naziemna 6. Rysunki. E-1 Instalacja elektryczna rzut parteru E-2 Instalacja elektryczna rzut pi tra E-3 Instalacja elektryczna rzut poddasza E-4 Schemat tablicy TP E-5 Schemat tablicy TB E-6 Schemat tablicy TP1 E-7 Schemat tablicy TM E-8 Schemat oddymiania grawitacyjnego E-9 Schemat instalacji odrgomowej 7. Ochrona od pora 8. Plan BIOZ. 9. Uwagi ko cowe. 10. Obliczenie

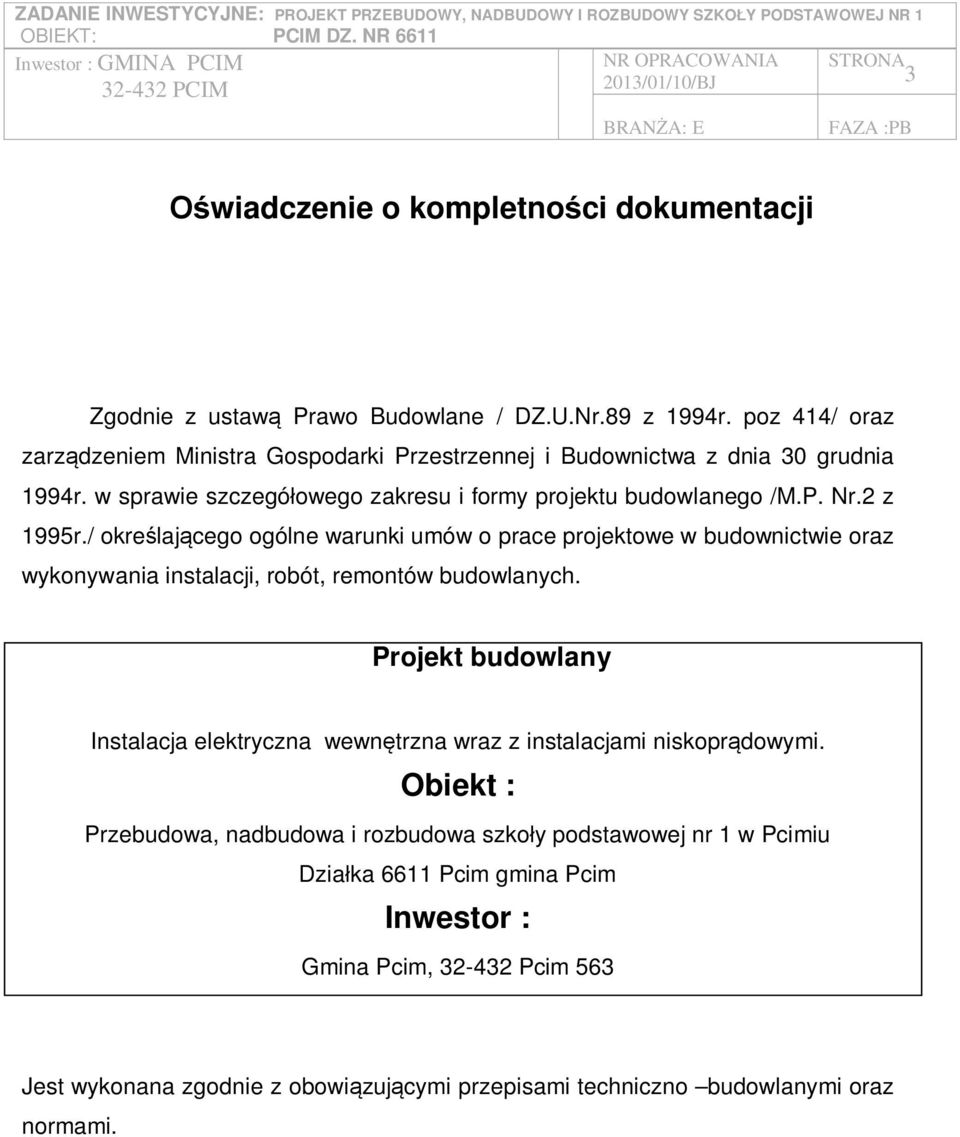

3 3 wiadczenie o kompletno ci dokumentacji Zgodnie z ustaw Prawo Budowlane / DZ.U.Nr.89 z 1994r. poz 414/ oraz zarz dzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 30 grudnia 1994r. w sprawie szczegó owego zakresu i formy projektu budowlanego /M.P. Nr.2 z 1995r./ okre laj cego ogólne warunki umów o prace projektowe w budownictwie oraz wykonywania instalacji, robót, remontów budowlanych. Projekt budowlany Instalacja elektryczna wewn trzna wraz z instalacjami niskopr dowymi. Obiekt : Przebudowa, nadbudowa i rozbudowa szko y podstawowej nr 1 w Pcimiu Dzia ka 6611 Pcim gmina Pcim Inwestor : Gmina Pcim, Pcim 563 Jest wykonana zgodnie z obowi zuj cymi przepisami techniczno budowlanymi oraz normami.

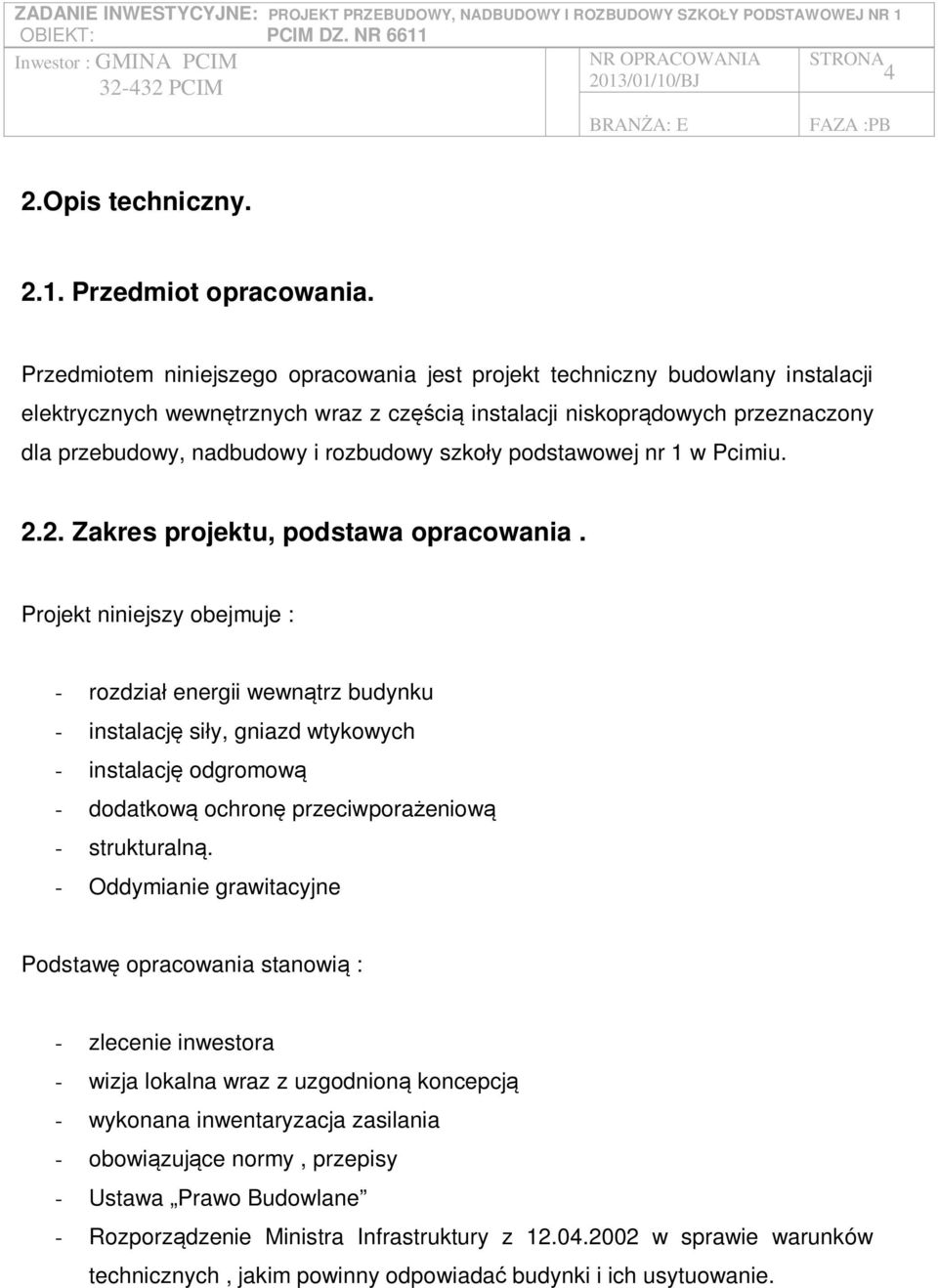

4 4 2.Opis techniczny Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt techniczny budowlany instalacji elektrycznych wewn trznych wraz z cz ci instalacji niskopr dowych przeznaczony dla przebudowy, nadbudowy i rozbudowy szko y podstawowej nr 1 w Pcimiu Zakres projektu, podstawa opracowania. Projekt niniejszy obejmuje : - rozdzia energii wewn trz budynku - instalacj si y, gniazd wtykowych - instalacj odgromow - dodatkow ochron przeciwpora eniow - strukturaln. - Oddymianie grawitacyjne Podstaw opracowania stanowi : - zlecenie inwestora - wizja lokalna wraz z uzgodnion koncepcj - wykonana inwentaryzacja zasilania - obowi zuj ce normy, przepisy - Ustawa Prawo Budowlane - Rozporz dzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie.

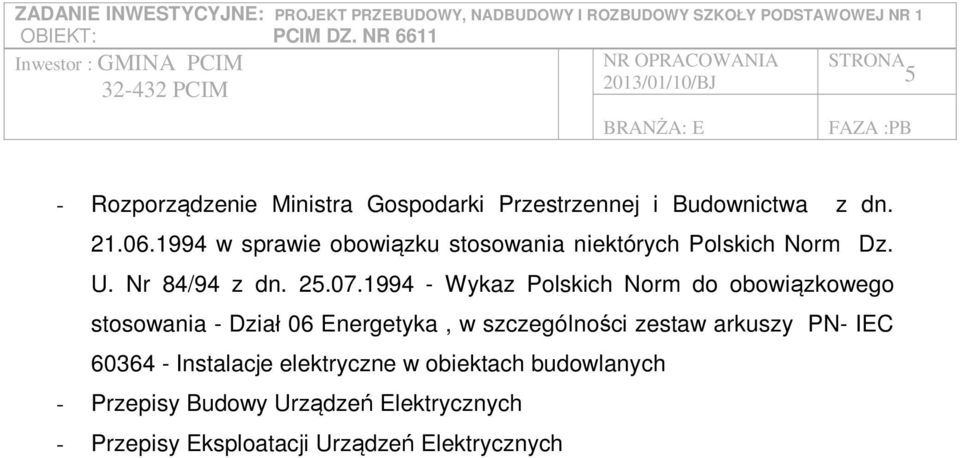

5 5 - Rozporz dzenie Ministra Gospodarki Przestrzennej i Budownictwa z dn w sprawie obowi zku stosowania niektórych Polskich Norm Dz. U. Nr 84/94 z dn Wykaz Polskich Norm do obowi zkowego stosowania - Dzia 06 Energetyka, w szczególno ci zestaw arkuszy PN- IEC Instalacje elektryczne w obiektach budowlanych - Przepisy Budowy Urz dze Elektrycznych - Przepisy Eksploatacji Urz dze Elektrycznych

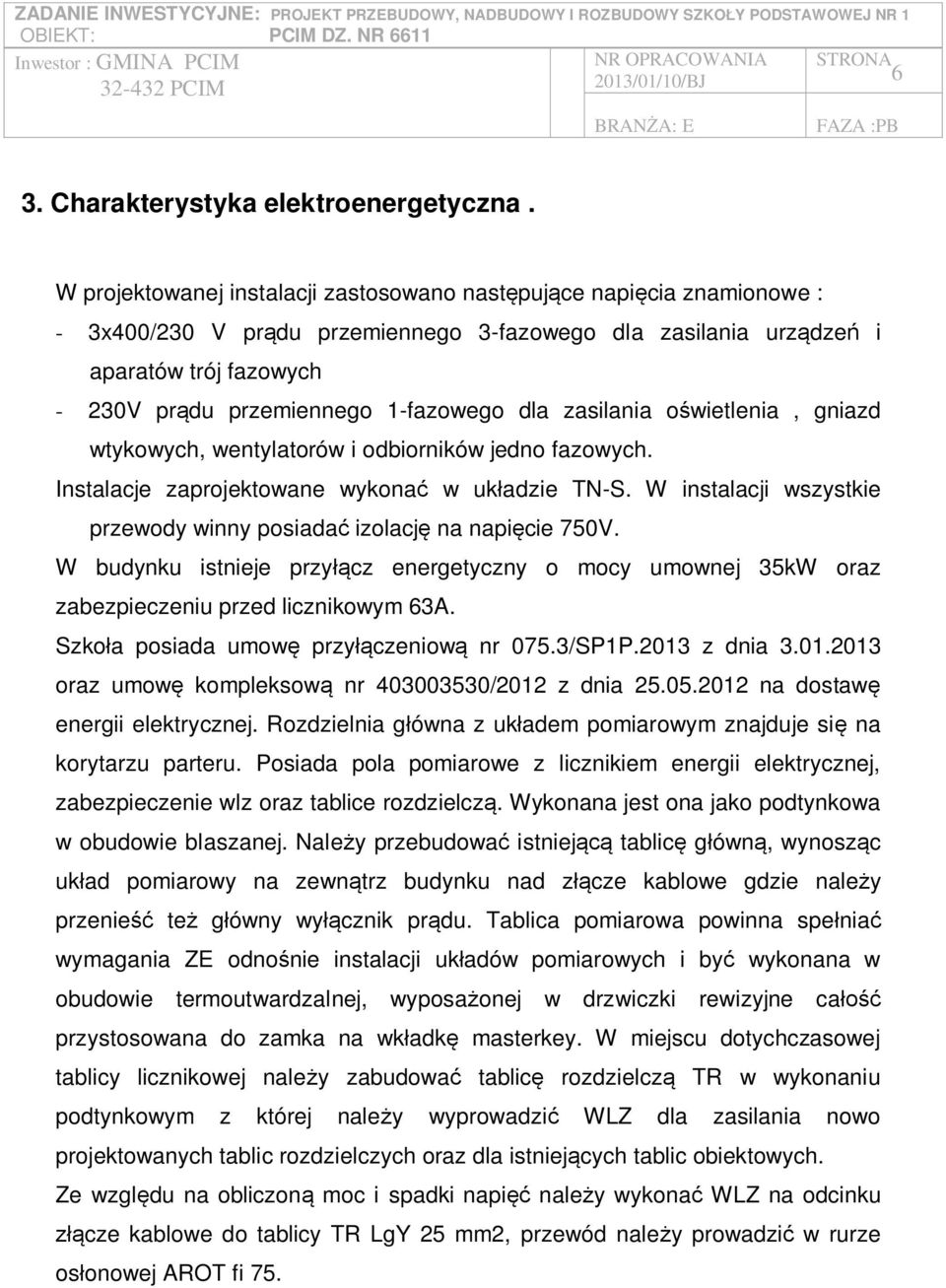

6 6 3. Charakterystyka elektroenergetyczna. W projektowanej instalacji zastosowano nast puj ce napi cia znamionowe : - 3x400/230 V pr du przemiennego 3-fazowego dla zasilania urz dze i aparatów trój fazowych - 230V pr du przemiennego 1-fazowego dla zasilania o wietlenia, gniazd wtykowych, wentylatorów i odbiorników jedno fazowych. Instalacje zaprojektowane wykona w uk adzie TN-S. W instalacji wszystkie przewody winny posiada izolacj na napi cie 750V. W budynku istnieje przy cz energetyczny o mocy umownej 35kW oraz zabezpieczeniu przed licznikowym 63A. Szko a posiada umow przy czeniow nr 075.3/SP1P.2013 z dnia oraz umow kompleksow nr /2012 z dnia na dostaw energii elektrycznej. Rozdzielnia g ówna z uk adem pomiarowym znajduje si na korytarzu parteru. Posiada pola pomiarowe z licznikiem energii elektrycznej, zabezpieczenie wlz oraz tablice rozdzielcz. Wykonana jest ona jako podtynkowa w obudowie blaszanej. Nale y przebudowa istniej tablic g ówn, wynosz c uk ad pomiarowy na zewn trz budynku nad z cze kablowe gdzie nale y przenie te g ówny wy cznik pr du. Tablica pomiarowa powinna spe nia wymagania ZE odno nie instalacji uk adów pomiarowych i by wykonana w obudowie termoutwardzalnej, wyposa onej w drzwiczki rewizyjne ca przystosowana do zamka na wk adk masterkey. W miejscu dotychczasowej tablicy licznikowej nale y zabudowa tablic rozdzielcz TR w wykonaniu podtynkowym z której nale y wyprowadzi WLZ dla zasilania nowo projektowanych tablic rozdzielczych oraz dla istniej cych tablic obiektowych. Ze wzgl du na obliczon moc i spadki napi nale y wykona WLZ na odcinku cze kablowe do tablicy TR LgY 25 mm2, przewód nale y prowadzi w rurze os onowej AROT fi 75.
7 7 W celu zasilenia dobudowanej cz ci szko y nale y wykona wlz 3x(5xLgY 16 mm2), przewód prowadzi w rurze os onowej AROT fi 50 z TR do nowo projektowanej tablicy TB,TP1,TM obs uguj cej cz projektowan. 3.1.Rozdzia energii elektrycznej. W celu zasilania rozbudowy cz ci szko y projektuje si wewn trzn lini zasilaj biegn ze z cza kablowego ZK-3 do tablicy licznikowej nast pnie z SPdo tablicy TR. Nad z czem kablowym nale y zabudowa wy cznik g ówny pr du w obudowie z tworzywa termoutwardzalnego z drzwiami przeszklonymi. Skrzynk opisa jako G ÓWNY WY CZNIK PR DU oraz oznaczy pozycj za czone i wy czone. Atrapy wy cznika przystosowa do plombowania. WLZ wykona jako podtynkowy przewodem LgY 5x25 mm2 w rurze os onowej typu AROT fi 75 mm. Wzd wewn trznej linii zasilaj cej nale y poprowadzi peszel fi 36 mm w którym nale y u dwa przewody skr tkowe UTP kat. oraz przewód telefoniczny YTKSY 5x4x0,5. Przewody niskopr dowe nale y zako czy skrzynk krosow telefoniczn na zewn trz budynku przed wej ciem ównym obok wy cznika g ównego. Nale y przewidzie rurarze (dla przysz ego kabla teletechnicznego) wykonane z rur RL fi 28 u one pod elewacj jeden umo liwiaj cy przej cie kablem do ziemi drugi wyj cie kabla pod po dachu. Mi dzy przewodami elektroenergetycznymi a sygna owymi nale y zachowa odleg 20 cm Urz dzenia rozdzielcze. Rozdzia energii dla projektowanej cz ci szko y b dzie si odbywa za pomoc tablicy rozdzilczej TR oraz oddzia owych TB,TP1,TM zlokalizowanych w cz ci modernizowanej. Lokalizacj tablic pokazano na rysunku. Projektuje si nast puj ce urz dzenia rozdzielcze:
8 8 o rozdzielnia TB o rozdzielnia TP1 o rozdzielnia TM W rozdzielniach nale y zamontowa : o wy cznik g ówny rozdzielni o wska nik napi cia o zabezpieczenia nadmiarowo-pr dowe o zabezpieczenia ró nicowo-pr dowe o ochron przeciw przepi ciow Schematy tablic oraz wykaz aparatów pokazano na rysunkach. Po zamontowaniu tablice nale y jednoznacznie opisa numerem obwodu oraz nazw zasilanego urz dzenia lub aparatu. Na rozdzielniach nale y umie ci nazw i numer rozdzielnicy oraz tabliczk ostrzegawcz NIE DOTYKA URZ DZENIE ELEKTRYCZNE. 4. Instalacje odbiorcze. W projektowanej instalacji wyst puj instalacje odbiorcze ogólne. W sk ad ogólnych instalacji wchodz : o instalacja si y i gniazd wtykowych o instalacja o wietleniowa 4.1. Instalacja o wietleniowa. Stosownie do wymaga eksploatacyjnych i bezpiecze stwa zaprojektowano wietlenie ogólne pomieszcze i stanowiskowe w oparciu o norm PN-84/E Zastosowano oprawy arowe i jarzeniowe oszcz dne. Oprawy rozmieszczono z uwzgl dnieniem aran acji pomieszcze w sposób zapewniaj cy jak najlepsze o wietlenie miejsca pracy.

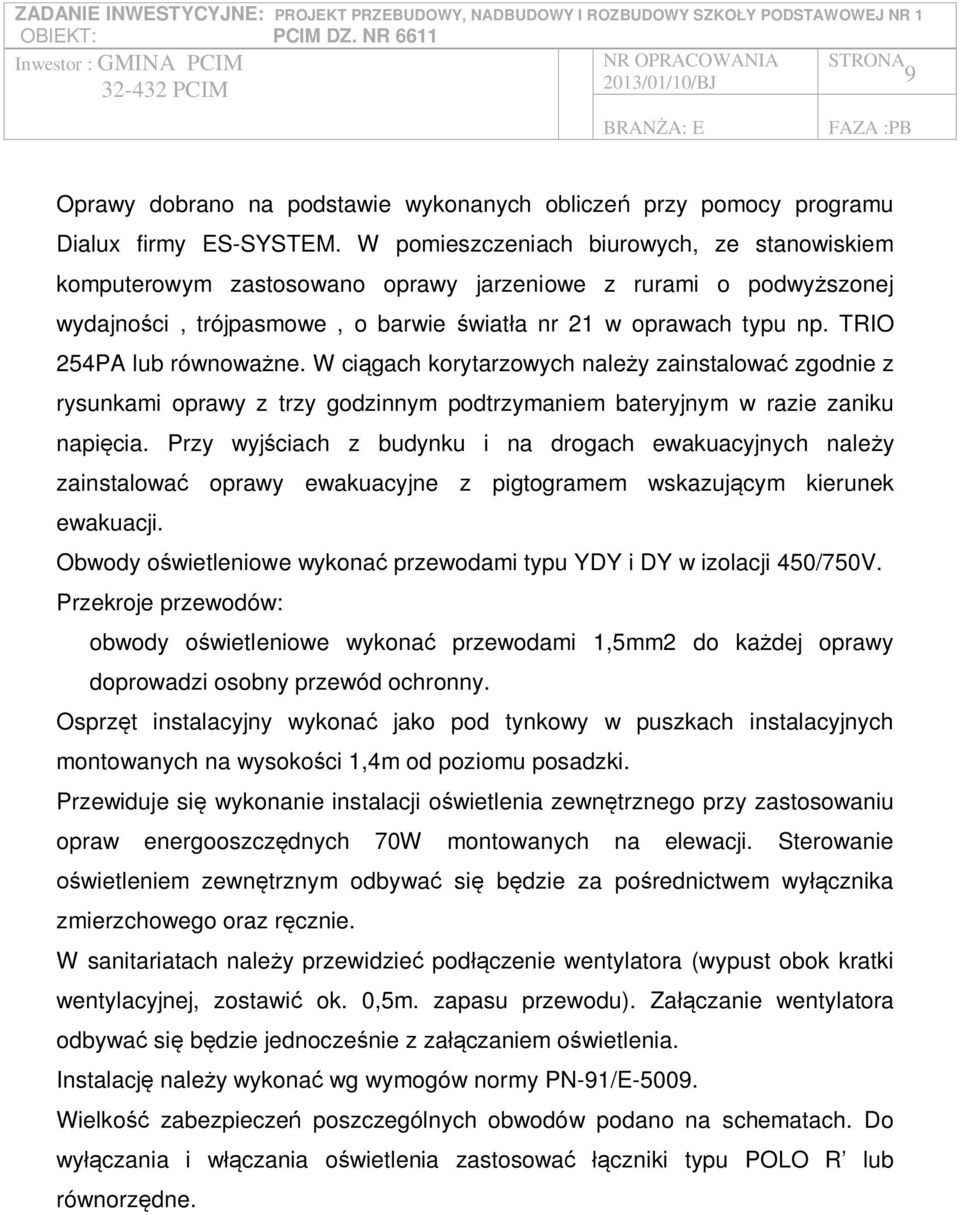

9 9 Oprawy dobrano na podstawie wykonanych oblicze przy pomocy programu Dialux firmy ES-SYSTEM. W pomieszczeniach biurowych, ze stanowiskiem komputerowym zastosowano oprawy jarzeniowe z rurami o podwy szonej wydajno ci, trójpasmowe, o barwie wiat a nr 21 w oprawach typu np. TRIO 254PA lub równowa ne. W ci gach korytarzowych nale y zainstalowa zgodnie z rysunkami oprawy z trzy godzinnym podtrzymaniem bateryjnym w razie zaniku napi cia. Przy wyj ciach z budynku i na drogach ewakuacyjnych nale y zainstalowa oprawy ewakuacyjne z pigtogramem wskazuj cym kierunek ewakuacji. Obwody o wietleniowe wykona przewodami typu YDY i DY w izolacji 450/750V. Przekroje przewodów: obwody o wietleniowe wykona przewodami 1,5mm2 do ka dej oprawy doprowadzi osobny przewód ochronny. Osprz t instalacyjny wykona jako pod tynkowy w puszkach instalacyjnych montowanych na wysoko ci 1,4m od poziomu posadzki. Przewiduje si wykonanie instalacji o wietlenia zewn trznego przy zastosowaniu opraw energooszcz dnych 70W montowanych na elewacji. Sterowanie wietleniem zewn trznym odbywa si b dzie za po rednictwem wy cznika zmierzchowego oraz r cznie. W sanitariatach nale y przewidzie pod czenie wentylatora (wypust obok kratki wentylacyjnej, zostawi ok. 0,5m. zapasu przewodu). Za czanie wentylatora odbywa si b dzie jednocze nie z za czaniem o wietlenia. Instalacj nale y wykona wg wymogów normy PN-91/E Wielko zabezpiecze poszczególnych obwodów podano na schematach. Do wy czania i w czania o wietlenia zastosowa czniki typu POLO R lub równorz dne.

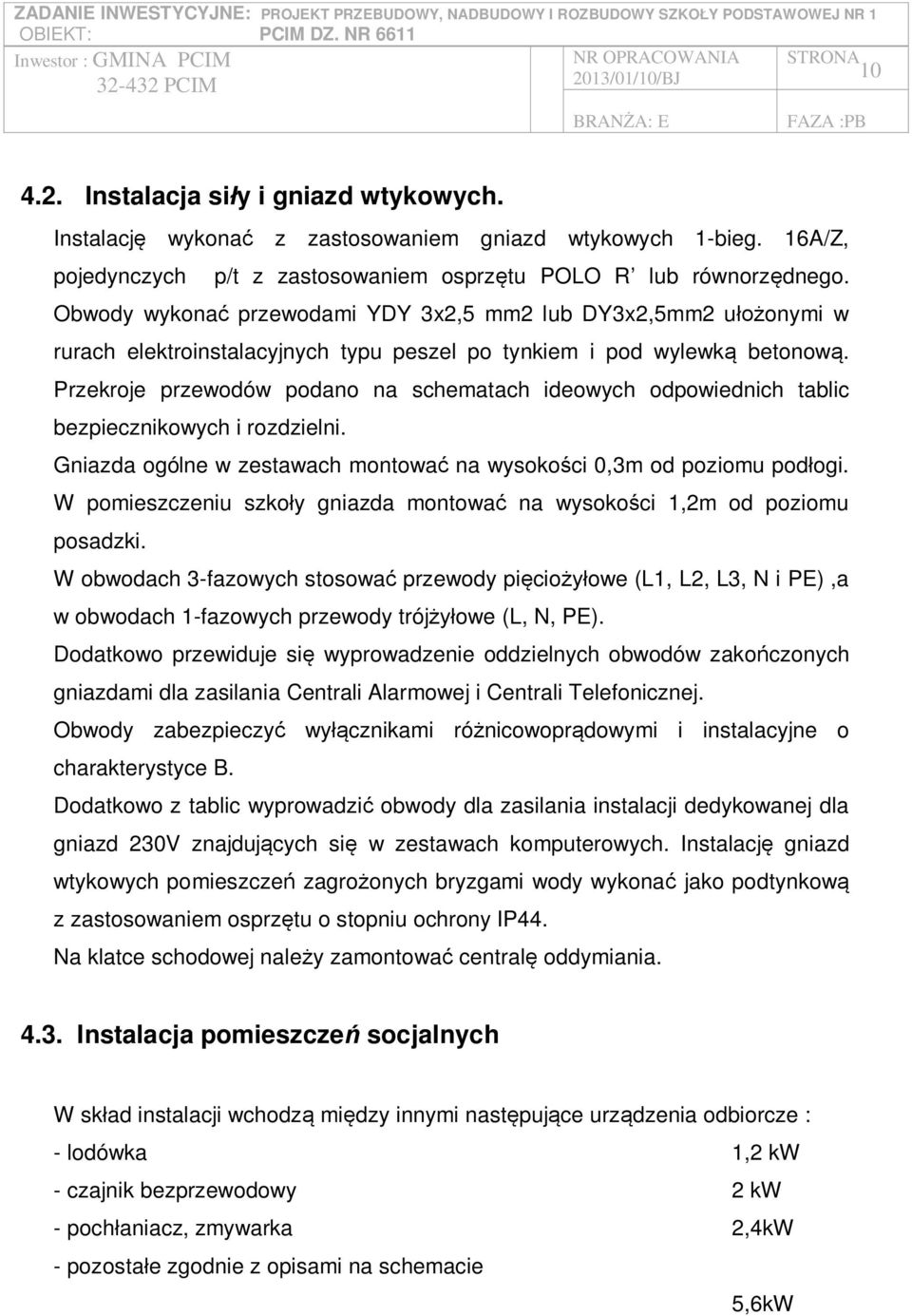

10 Instalacja si y i gniazd wtykowych. Instalacj wykona z zastosowaniem gniazd wtykowych 1-bieg. 16A/Z, pojedynczych p/t z zastosowaniem osprz tu POLO R lub równorz dnego. Obwody wykona przewodami YDY 3x2,5 mm2 lub DY3x2,5mm2 u onymi w rurach elektroinstalacyjnych typu peszel po tynkiem i pod wylewk betonow. Przekroje przewodów podano na schematach ideowych odpowiednich tablic bezpiecznikowych i rozdzielni. Gniazda ogólne w zestawach montowa na wysoko ci 0,3m od poziomu pod ogi. W pomieszczeniu szko y gniazda montowa na wysoko ci 1,2m od poziomu posadzki. W obwodach 3-fazowych stosowa przewody pi cio owe (L1, L2, L3, N i PE),a w obwodach 1-fazowych przewody trój owe (L, N, PE). Dodatkowo przewiduje si wyprowadzenie oddzielnych obwodów zako czonych gniazdami dla zasilania Centrali Alarmowej i Centrali Telefonicznej. Obwody zabezpieczy wy cznikami ró nicowopr dowymi i instalacyjne o charakterystyce B. Dodatkowo z tablic wyprowadzi obwody dla zasilania instalacji dedykowanej dla gniazd 230V znajduj cych si w zestawach komputerowych. Instalacj gniazd wtykowych pomieszcze zagro onych bryzgami wody wykona jako podtynkow z zastosowaniem osprz tu o stopniu ochrony IP44. Na klatce schodowej nale y zamontowa central oddymiania Instalacja pomieszcze socjalnych W sk ad instalacji wchodz mi dzy innymi nast puj ce urz dzenia odbiorcze : - lodówka 1,2 kw - czajnik bezprzewodowy 2 kw - poch aniacz, zmywarka 2,4kW - pozosta e zgodnie z opisami na schemacie 5,6kW

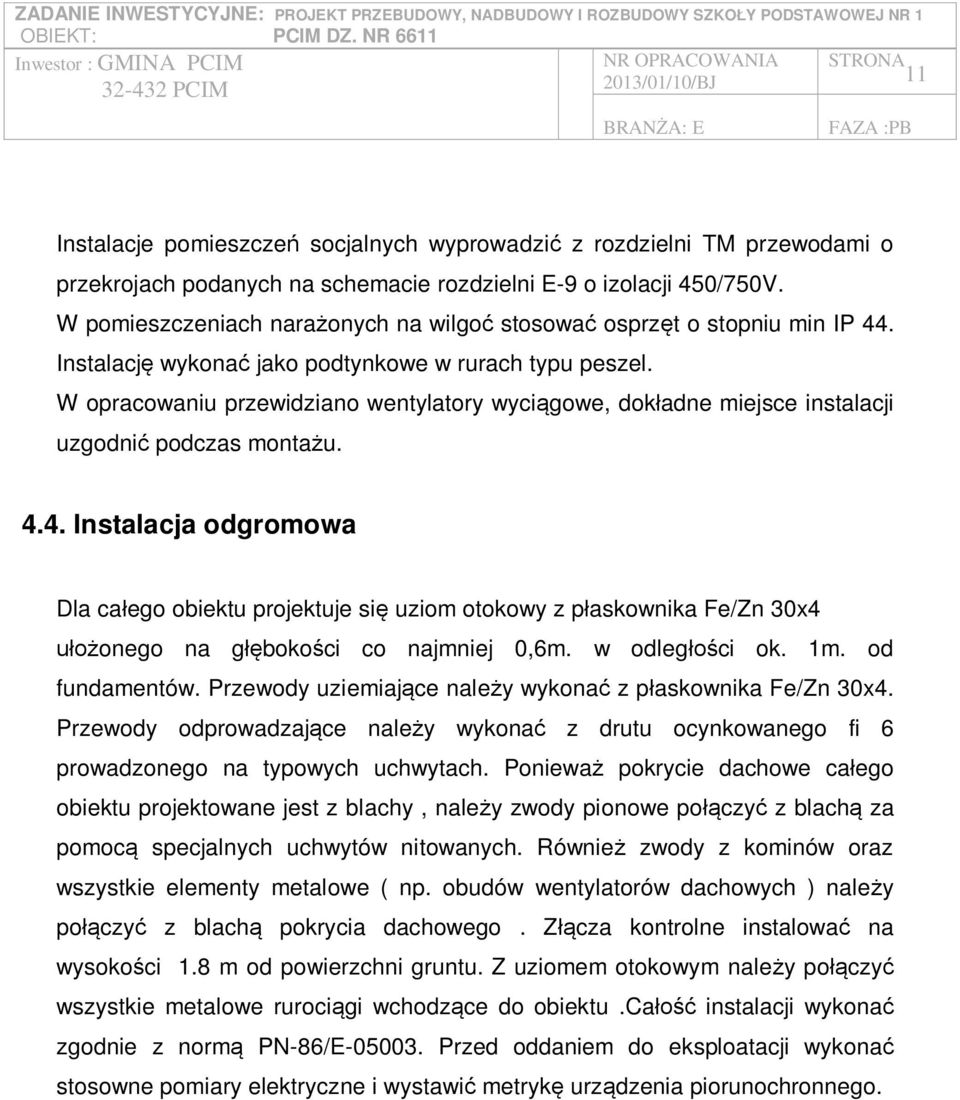

11 11 Instalacje pomieszcze socjalnych wyprowadzi z rozdzielni TM przewodami o przekrojach podanych na schemacie rozdzielni E-9 o izolacji 450/750V. W pomieszczeniach nara onych na wilgo stosowa osprz t o stopniu min IP 44. Instalacj wykona jako podtynkowe w rurach typu peszel. W opracowaniu przewidziano wentylatory wyci gowe, dok adne miejsce instalacji uzgodni podczas monta u Instalacja odgromowa Dla ca ego obiektu projektuje si uziom otokowy z p askownika Fe/Zn 30x4 onego na g boko ci co najmniej 0,6m. w odleg ci ok. 1m. od fundamentów. Przewody uziemiaj ce nale y wykona z p askownika Fe/Zn 30x4. Przewody odprowadzaj ce nale y wykona z drutu ocynkowanego fi 6 prowadzonego na typowych uchwytach. Poniewa pokrycie dachowe ca ego obiektu projektowane jest z blachy, nale y zwody pionowe po czy z blach za pomoc specjalnych uchwytów nitowanych. Równie zwody z kominów oraz wszystkie elementy metalowe ( np. obudów wentylatorów dachowych ) nale y po czy z blach pokrycia dachowego. Z cza kontrolne instalowa na wysoko ci 1.8 m od powierzchni gruntu. Z uziomem otokowym nale y po czy wszystkie metalowe ruroci gi wchodz ce do obiektu.ca instalacji wykona zgodnie z norm PN-86/E Przed oddaniem do eksploatacji wykona stosowne pomiary elektryczne i wystawi metryk urz dzenia piorunochronnego.

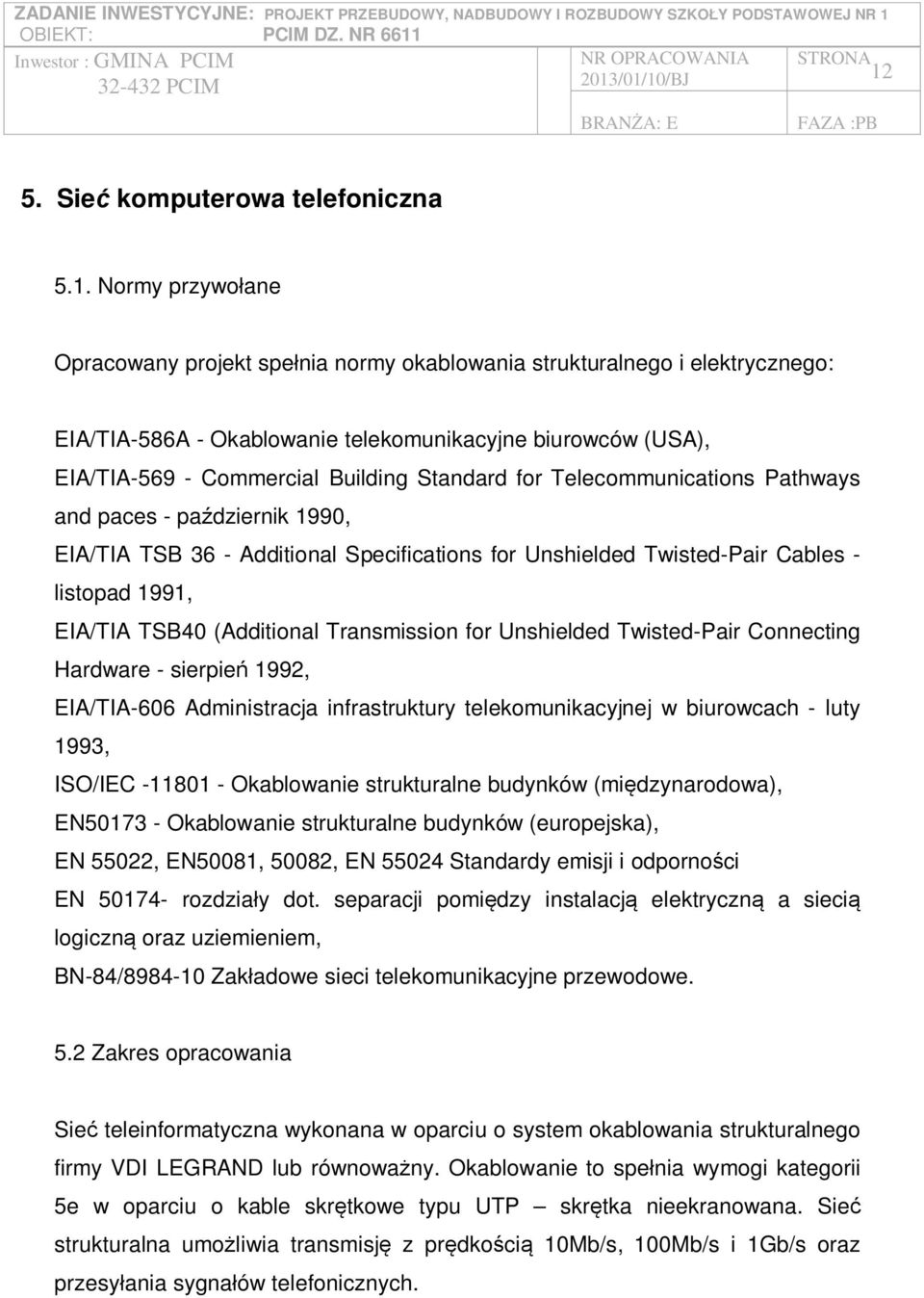

12 12 5. Sie komputerowa telefoniczna 5.1. Normy przywo ane Opracowany projekt spe nia normy okablowania strukturalnego i elektrycznego: EIA/TIA-586A - Okablowanie telekomunikacyjne biurowców (USA), EIA/TIA Commercial Building Standard for Telecommunications Pathways and paces - pa dziernik 1990, EIA/TIA TSB 36 - Additional Specifications for Unshielded Twisted-Pair Cables - listopad 1991, EIA/TIA TSB40 (Additional Transmission for Unshielded Twisted-Pair Connecting Hardware - sierpie 1992, EIA/TIA-606 Administracja infrastruktury telekomunikacyjnej w biurowcach - luty 1993, ISO/IEC Okablowanie strukturalne budynków (mi dzynarodowa), EN Okablowanie strukturalne budynków (europejska), EN 55022, EN50081, 50082, EN Standardy emisji i odporno ci EN rozdzia y dot. separacji pomi dzy instalacj elektryczn a sieci logiczn oraz uziemieniem, BN-84/ Zak adowe sieci telekomunikacyjne przewodowe. 5.2 Zakres opracowania Sie teleinformatyczna wykonana w oparciu o system okablowania strukturalnego firmy VDI LEGRAND lub równowa ny. Okablowanie to spe nia wymogi kategorii 5e w oparciu o kable skr tkowe typu UTP skr tka nieekranowana. Sie strukturalna umo liwia transmisj z pr dko ci 10Mb/s, 100Mb/s i 1Gb/s oraz przesy ania sygna ów telefonicznych.

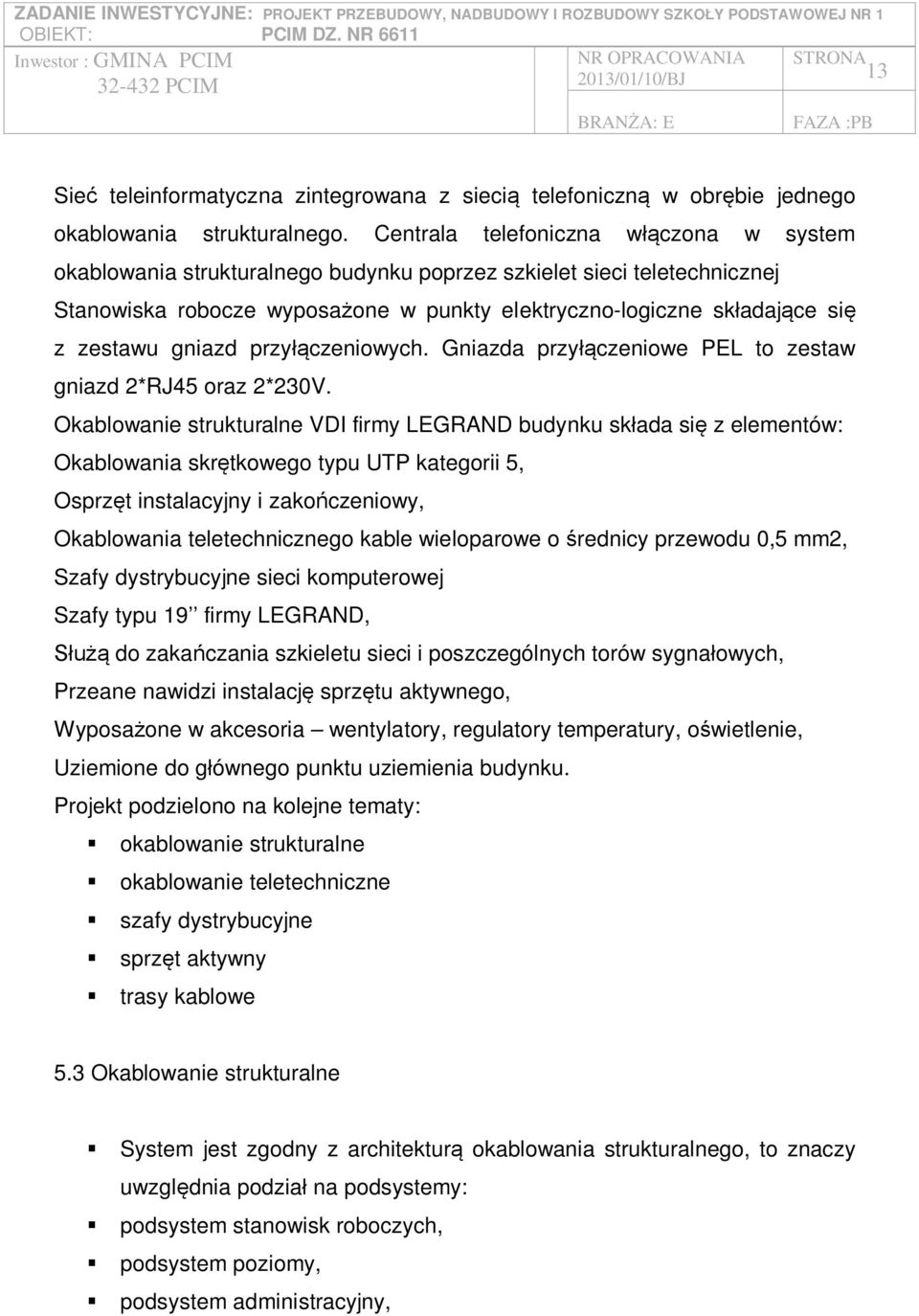

13 13 Sie teleinformatyczna zintegrowana z sieci telefoniczn w obr bie jednego okablowania strukturalnego. Centrala telefoniczna w czona w system okablowania strukturalnego budynku poprzez szkielet sieci teletechnicznej Stanowiska robocze wyposa one w punkty elektryczno-logiczne sk adaj ce si z zestawu gniazd przy czeniowych. Gniazda przy czeniowe PEL to zestaw gniazd 2*RJ45 oraz 2*230V. Okablowanie strukturalne VDI firmy LEGRAND budynku sk ada si z elementów: Okablowania skr tkowego typu UTP kategorii 5, Osprz t instalacyjny i zako czeniowy, Okablowania teletechnicznego kable wieloparowe o rednicy przewodu 0,5 mm2, Szafy dystrybucyjne sieci komputerowej Szafy typu 19 firmy LEGRAND, do zaka czania szkieletu sieci i poszczególnych torów sygna owych, Przeane nawidzi instalacj sprz tu aktywnego, Wyposa one w akcesoria wentylatory, regulatory temperatury, o wietlenie, Uziemione do g ównego punktu uziemienia budynku. Projekt podzielono na kolejne tematy: okablowanie strukturalne okablowanie teletechniczne szafy dystrybucyjne sprz t aktywny trasy kablowe 5.3 Okablowanie strukturalne System jest zgodny z architektur okablowania strukturalnego, to znaczy uwzgl dnia podzia na podsystemy: podsystem stanowisk roboczych, podsystem poziomy, podsystem administracyjny,

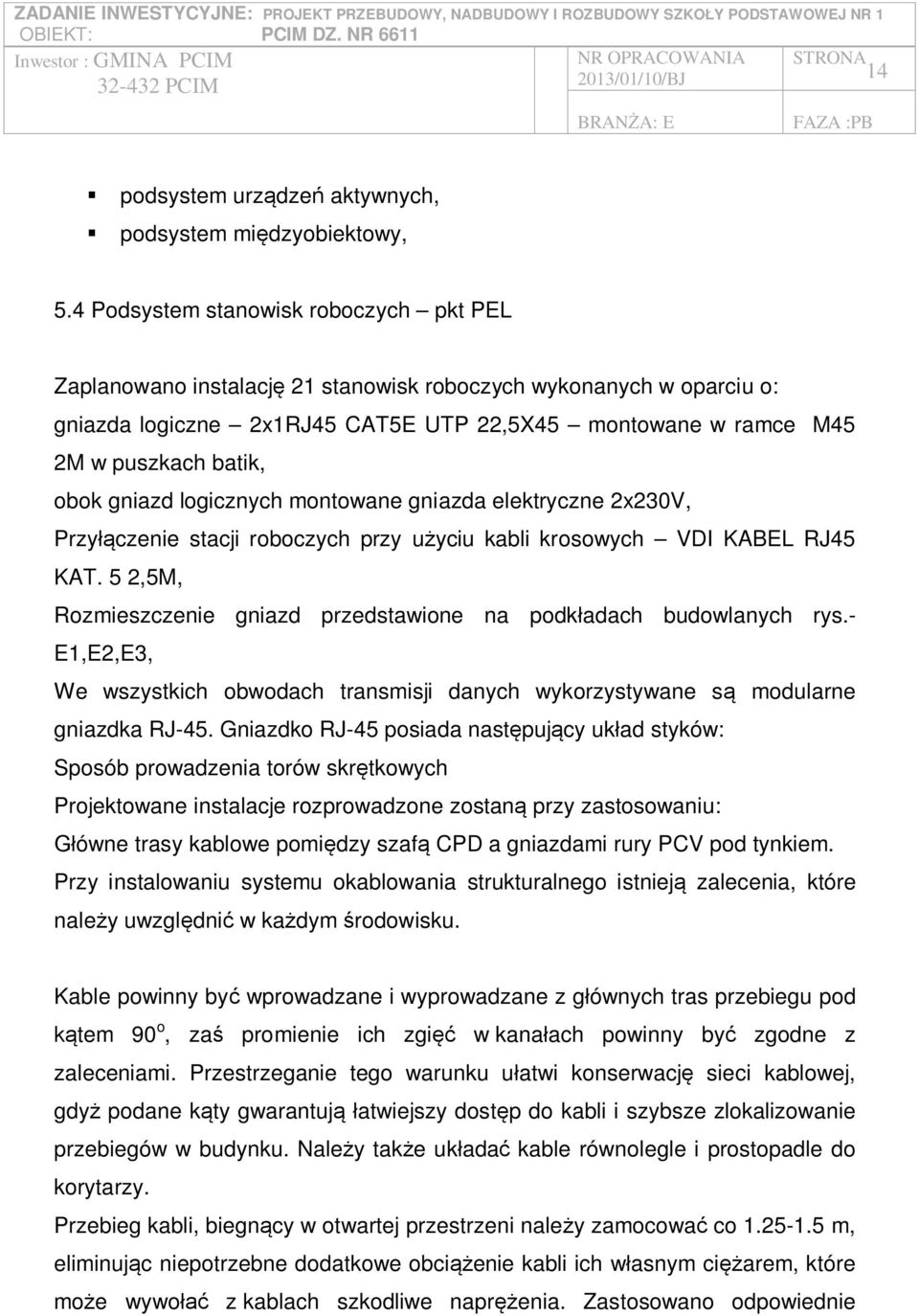

14 14 podsystem urz dze aktywnych, podsystem mi dzyobiektowy, 5.4 Podsystem stanowisk roboczych pkt PEL Zaplanowano instalacj 21 stanowisk roboczych wykonanych w oparciu o: gniazda logiczne 2x1RJ45 CAT5E UTP 22,5X45 montowane w ramce M45 2M w puszkach batik, obok gniazd logicznych montowane gniazda elektryczne 2x230V, Przy czenie stacji roboczych przy u yciu kabli krosowych VDI KABEL RJ45 KAT. 5 2,5M, Rozmieszczenie gniazd przedstawione na podk adach budowlanych rys.- E1,E2,E3, We wszystkich obwodach transmisji danych wykorzystywane s modularne gniazdka RJ-45. Gniazdko RJ-45 posiada nast puj cy uk ad styków: Sposób prowadzenia torów skr tkowych Projektowane instalacje rozprowadzone zostan przy zastosowaniu: ówne trasy kablowe pomi dzy szaf CPD a gniazdami rury PCV pod tynkiem. Przy instalowaniu systemu okablowania strukturalnego istniej zalecenia, które nale y uwzgl dni w ka dym rodowisku. Kable powinny by wprowadzane i wyprowadzane z g ównych tras przebiegu pod tem 90 o, za promienie ich zgi w kana ach powinny by zgodne z zaleceniami. Przestrzeganie tego warunku u atwi konserwacj sieci kablowej, gdy podane k ty gwarantuj atwiejszy dost p do kabli i szybsze zlokalizowanie przebiegów w budynku. Nale y tak e uk ada kable równolegle i prostopadle do korytarzy. Przebieg kabli, biegn cy w otwartej przestrzeni nale y zamocowa co m, eliminuj c niepotrzebne dodatkowe obci enie kabli ich w asnym ci arem, które mo e wywo z kablach szkodliwe napr enia. Zastosowano odpowiednie

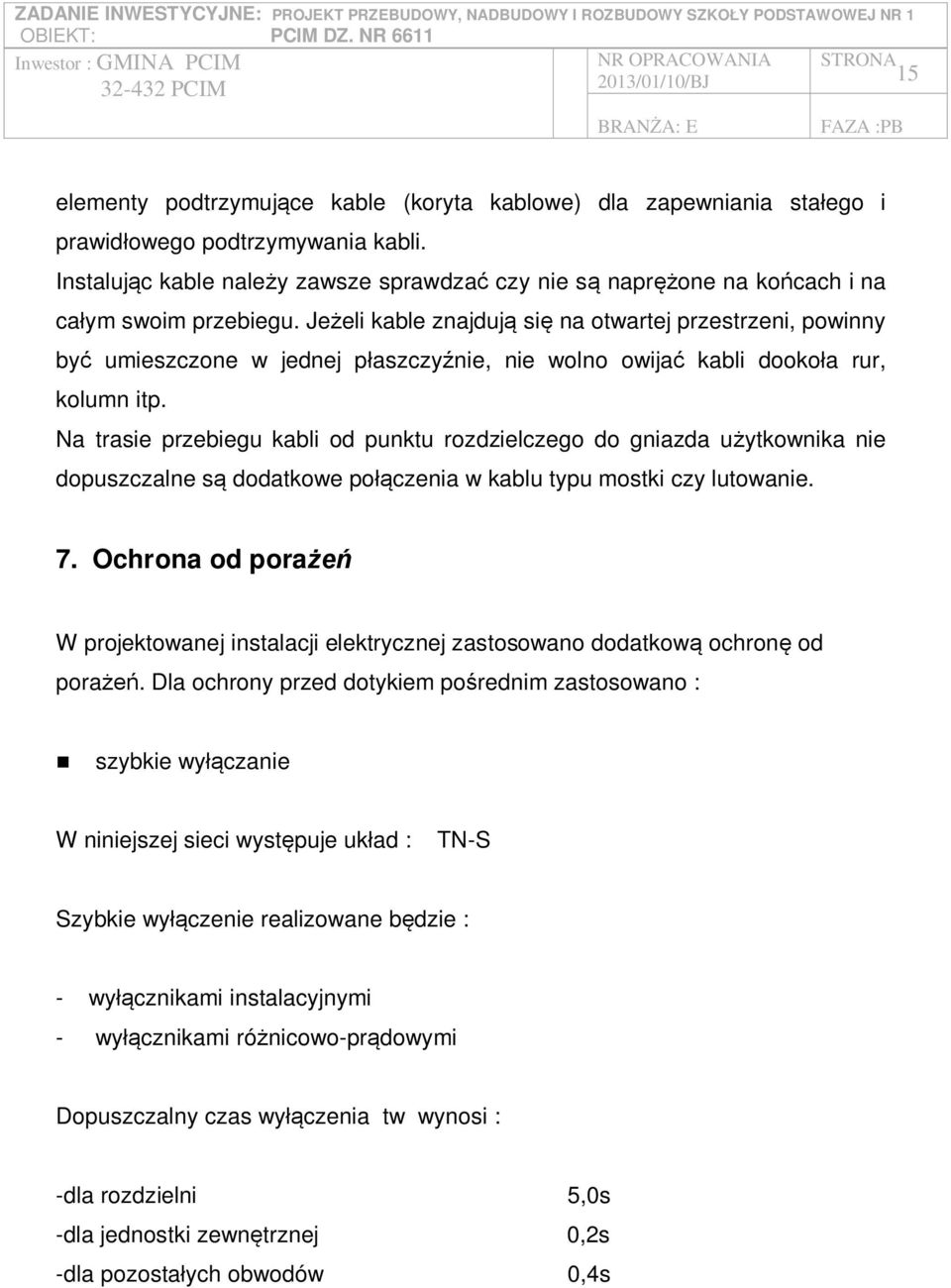

15 15 elementy podtrzymuj ce kable (koryta kablowe) dla zapewniania sta ego i prawid owego podtrzymywania kabli. Instaluj c kable nale y zawsze sprawdza czy nie s napr one na ko cach i na ca ym swoim przebiegu. Je eli kable znajduj si na otwartej przestrzeni, powinny by umieszczone w jednej p aszczy nie, nie wolno owija kabli dooko a rur, kolumn itp. Na trasie przebiegu kabli od punktu rozdzielczego do gniazda u ytkownika nie dopuszczalne s dodatkowe po czenia w kablu typu mostki czy lutowanie. 7. Ochrona od pora W projektowanej instalacji elektrycznej zastosowano dodatkow ochron od pora. Dla ochrony przed dotykiem po rednim zastosowano : szybkie wy czanie W niniejszej sieci wyst puje uk ad : TN-S Szybkie wy czenie realizowane b dzie : - wy cznikami instalacyjnymi - wy cznikami ró nicowo-pr dowymi Dopuszczalny czas wy czenia tw wynosi : -dla rozdzielni 5,0s -dla jednostki zewn trznej 0,2s -dla pozosta ych obwodów 0,4s
16 16 Z przewodem ochronnym PE po czy obudowy tablic, obudowy metalowe urz dze, do których doprowadzona jest energia elektryczna, bolce gniazd wtykowych itp. W instalacji stosowa przewody o barwie izolacji : - przewody fazowe -- barwa czarna, br zowa lub czerwona - przewody neutralne -- barwa niebieska - przewody ochronne -- barwa zielono- ta Wszystkie obwody 1-fazowe wykona przewodami 3- owymi, a 3-fazowe przewodami 5- owymi. W instalacji stosowa aparatur z certyfikatem znaku bezpiecze stwa CE lub B. 8. Informacja dotycz ca planu bezpiecze stwa i ochrony zdrowia. Szczegó owe warunki wykonywania robót elektrycznych 1. Prace prowadzone na budowie winny by nadzorowane przez osoby posiadaj ce stosowne uprawnienia wykonawcze do prowadzenia robót elektrycznych. 2. Prace prowadzone na budowie winny by wykonywane przez elektromonterów posiadaj cych odpowiednie przygotowanie zawodowe i grup SEP. 3. Zabrania si wykonywania prac pod napi ciem, a w szczególnych wypadkach mo e wykonywa to osoba posiadaj ca odpowiednie uprawnienia w tym zakresie. 4. Prowadz c roboty instalacyjne, monta owe nale y zwróci uwag aby odpowiednio by y zabezpieczone te elementy sieci, które mo na w czy pod napi cie. /zabezpieczone i oznakowane zgodnie z przepisami i sztuk techniczn widoczna przerwa i brak mo liwo ci za czenia przez zastosowanie odpowiednich rodków technicznych/ 5. Je eli w pobli u pracy pracowników znajduj si urz dzenia, instalacje b ce pod napi ciem /stwarzaj ce realne zagro enie dla zdrowia b ycia pracowników/ nale y przed przyst pieniem do prac zabezpieczy /wy czy z ruchu w/w. 6. Prace prowadzone w warunkach szczególnego zagro enia dla zdrowia i ycia /a do takich zalicza si wykonywanie pomiarów elektrycznych/ winny by wykonywane przez osoby posiadaj ce uprawnienia w zakresie wykonywania pomiarów elektrycznych, wykonywane przez najmniej dwie osoby za wyj tkiem sytuacji gdzie do pomiarów jest
17 17 wyznaczona osoba na sta e w obecno ci pracownika asekuruj cego przeszkolonego w zakresie udzielania pierwszej pomocy. 7. Narz dzia pracy i sprz t ochronny nale y przechowywa w miejscach wyznaczonych w warunkach zapewniaj cych utrzymanie ich w pe nej sprawno ci. 8. Nale y zwróci uwag aby sprz t ochronny mia aktualne certyfikaty i badania. Zabrania si u ywania narz dzi sprz tu ochronnego, który nie ma stosownych oznakowa. 9. Uwagi ko cowe. 1. Roboty wykona zgodnie z obowi zuj cymi przepisami i normami, pod kierunkiem osoby posiadaj cej kwalifikacje oraz uprawnienia budowlane i uprawnienia SEP. 2. Przed przyst pieniem do wykonywania bruzd i przebi nale y wykona r cznie odkrywek w celu lokalizacji istniej cych instalacji w cianach, pod ogach i sufitach. Przekucia, bruzdowania wykonywa r cznie. 3. Instalacje wykona zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano-monta owych tom V, Instalacje elektryczne. 4. Instalacje wykona w cis ej koordynacji z wystrojem wn trz i robotami budowlanymi. 5. Przed przekazaniem robót do eksploatacji wykona pomiary elektryczne przyrz dami posiadaj cymi legalizacj i homologacj : pomiar samoczynnego szybkiego wy czenia pomiar wy cznika ró nicowo-pr dowego pomiar oporno ci izolacji przewodów pomiar oporno ci izolacji przewodu N w stosunku do przewodu PE przy od czeniu od szyn N i PE w rozdzielniach pomiar ci ci przewodu PE pomiar oporno ci uziemie pomiar i badania dla tablicy bezpiecznikowej pomiar nat enia o wietlenia 6. Do odbioru dostarczy protoko y bada, atesty i certyfikaty na aparaty i osprz t, dokumentacj powykonawcz

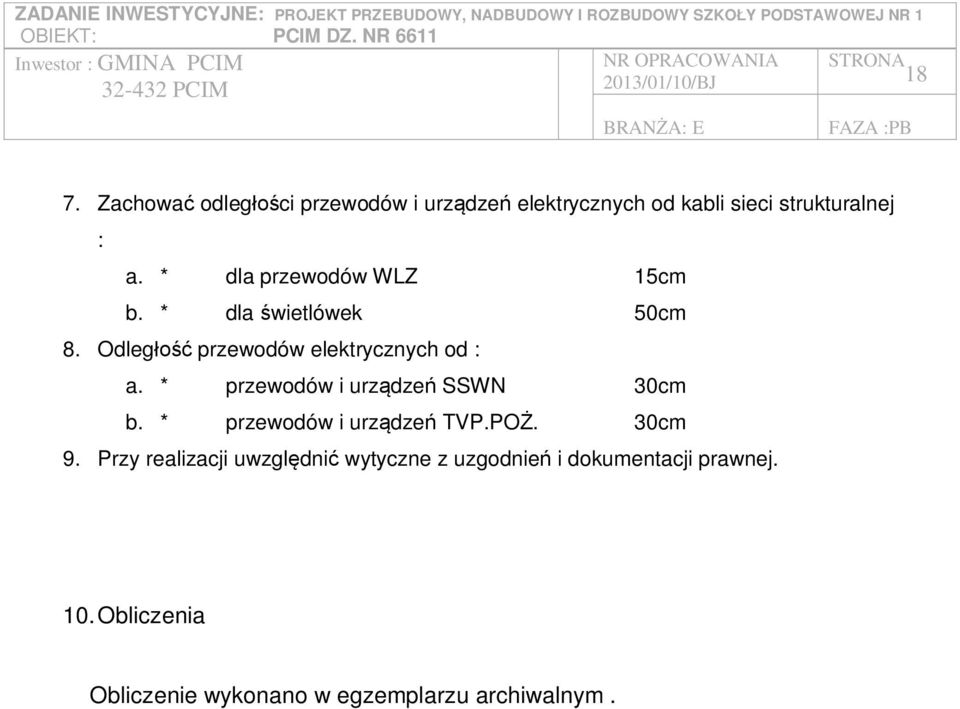

18 18 7. Zachowa odleg ci przewodów i urz dze elektrycznych od kabli sieci strukturalnej : a. * dla przewodów WLZ 15cm b. * dla wietlówek 50cm 8. Odleg przewodów elektrycznych od : a. * przewodów i urz dze SSWN 30cm b. * przewodów i urz dze TVP.PO. 30cm 9. Przy realizacji uwzgl dni wytyczne z uzgodnie i dokumentacji prawnej. 10. Obliczenia Obliczenie wykonano w egzemplarzu archiwalnym.
