1 1 PROJEKT TECHNICZNY BUDOWLANY Zakres : Instalacja elektryczna wewnętrzna wraz z instalacjami niskoprądowymi. Obiekt : Przebudowa z nadbudową wydzielonej części budynku Zespołu Placówek Oświatowych w Krzywaczce Inwestor : Gmina Sułkowice Sułkowice, ul. Rynek 1 Projektował : mgr inż. Bogusław Jędrzejowski Sprawdził : mgr inż. Wojciech Bała Myślenice, lipiec 2013 r.

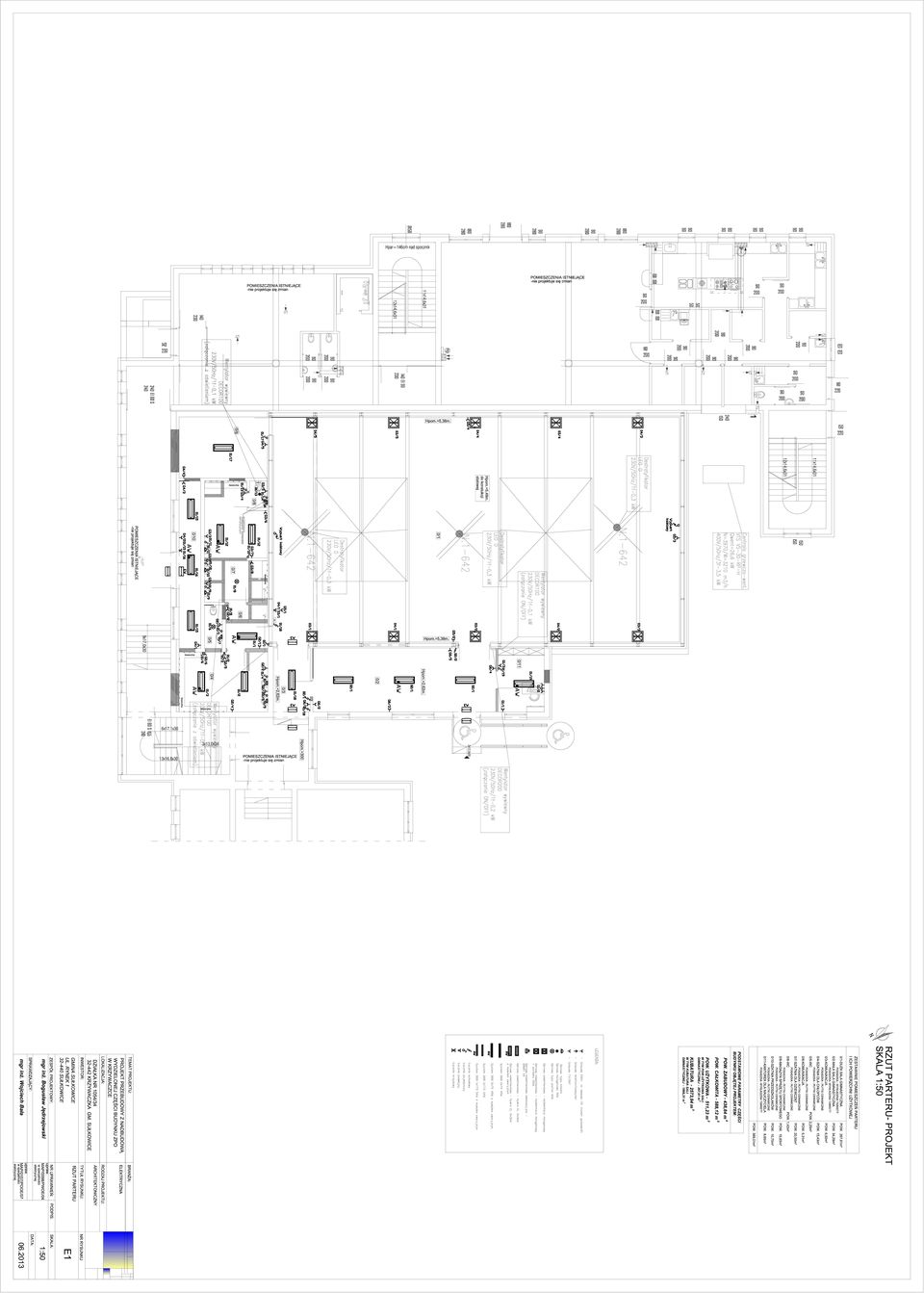

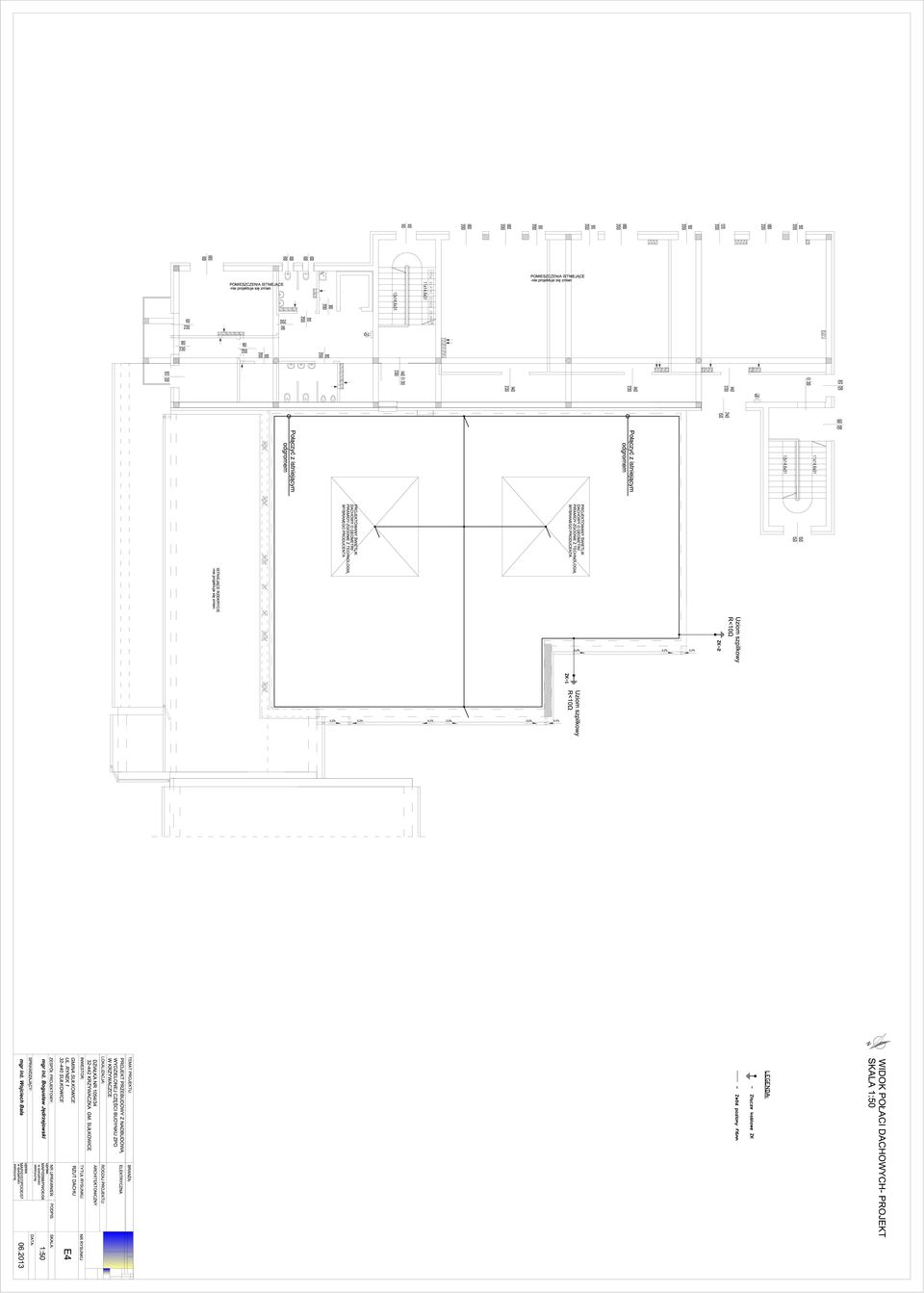

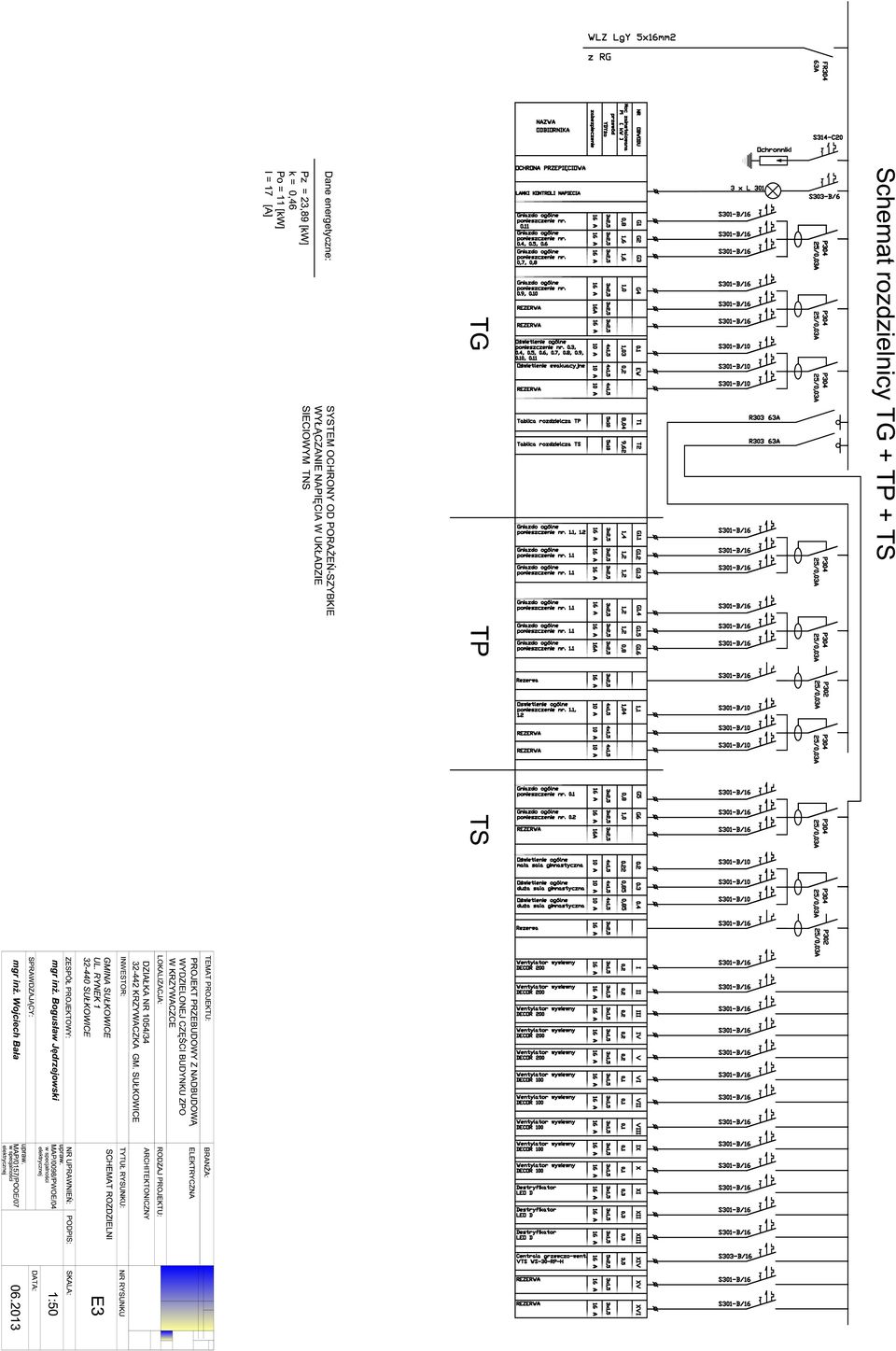

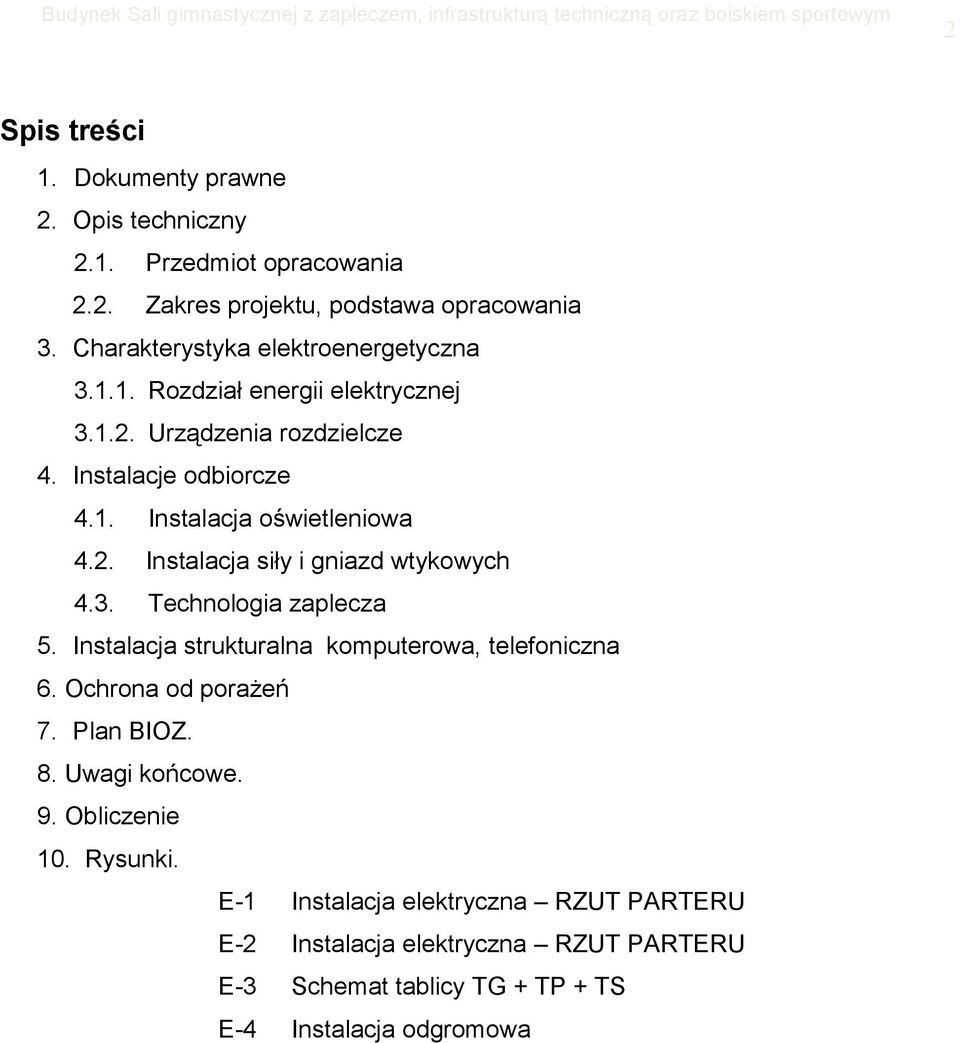

2 2 Spis treści 1. Dokumenty prawne 2. Opis techniczny 2.1. Przedmiot opracowania 2.2. Zakres projektu, podstawa opracowania 3. Charakterystyka elektroenergetyczna Rozdział energii elektrycznej Urządzenia rozdzielcze 4. Instalacje odbiorcze 4.1. Instalacja oświetleniowa 4.2. Instalacja siły i gniazd wtykowych 4.3. Technologia zaplecza 5. Instalacja strukturalna komputerowa, telefoniczna 6. Ochrona od porażeń 7. Plan BIOZ. 8. Uwagi końcowe. 9. Obliczenie 10. Rysunki. E-1 Instalacja elektryczna RZUT PARTERU E-2 Instalacja elektryczna RZUT PARTERU E-3 Schemat tablicy TG + TP + TS E-4 Instalacja odgromowa

3 3 Oświadczenie o kompletności dokumentacji Zgodnie z ustawą Prawo Budowlane / DZ.U.Nr.89 z 1994r. poz 414/ oraz zarządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 30 grudnia 1994r. w sprawie szczegółowego zakresu i formy projektu budowlanego /M.P. Nr.2 z 1995r./ określającego ogólne warunki umów o prace projektowe w budownictwie oraz wykonywania instalacji, robót, remontów budowlanych. Projekt budowlany Instalacja elektryczna wewnętrzna wraz z instalacjami niskoprądowymi. Obiekt : Przebudowa z nadbudową wydzielonej części budynku Zespołu Placówek Oświatowych w Krzywaczce Jest wykonana zgodnie z obowiązującymi przepisami techniczno budowlanymi oraz normami.

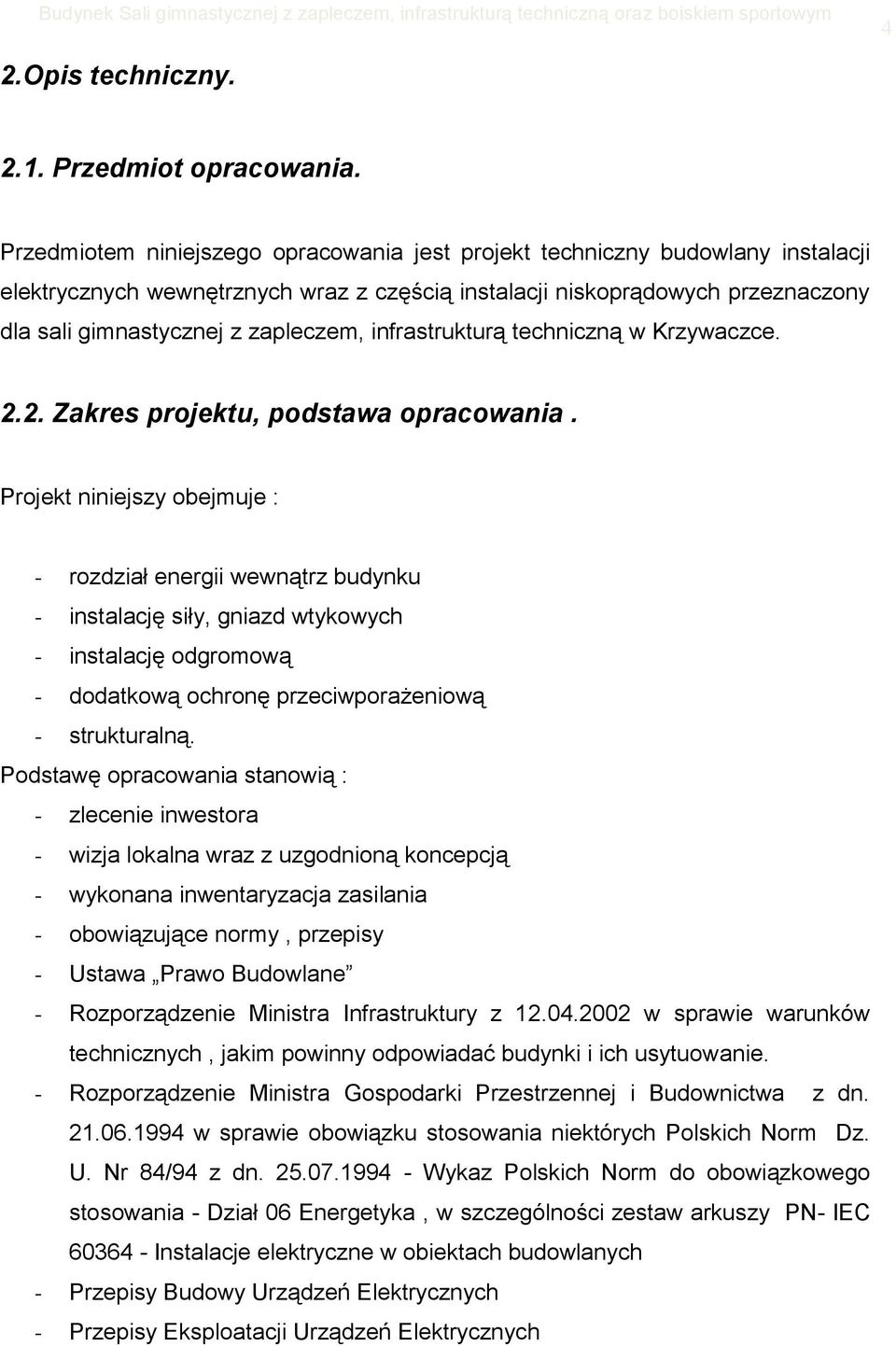

4 2.Opis techniczny Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt techniczny budowlany instalacji elektrycznych wewnętrznych wraz z częścią instalacji niskoprądowych przeznaczony dla sali gimnastycznej z zapleczem, infrastrukturą techniczną w Krzywaczce Zakres projektu, podstawa opracowania. Projekt niniejszy obejmuje : - rozdział energii wewnątrz budynku - instalację siły, gniazd wtykowych - instalację odgromową - dodatkową ochronę przeciwporażeniową - strukturalną. Podstawę opracowania stanowią : - zlecenie inwestora - wizja lokalna wraz z uzgodnioną koncepcją - wykonana inwentaryzacja zasilania - obowiązujące normy, przepisy - Ustawa Prawo Budowlane - Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dn w sprawie obowiązku stosowania niektórych Polskich Norm Dz. U. Nr 84/94 z dn Wykaz Polskich Norm do obowiązkowego stosowania - Dział 06 Energetyka, w szczególności zestaw arkuszy PN- IEC Instalacje elektryczne w obiektach budowlanych - Przepisy Budowy Urządzeń Elektrycznych - Przepisy Eksploatacji Urządzeń Elektrycznych

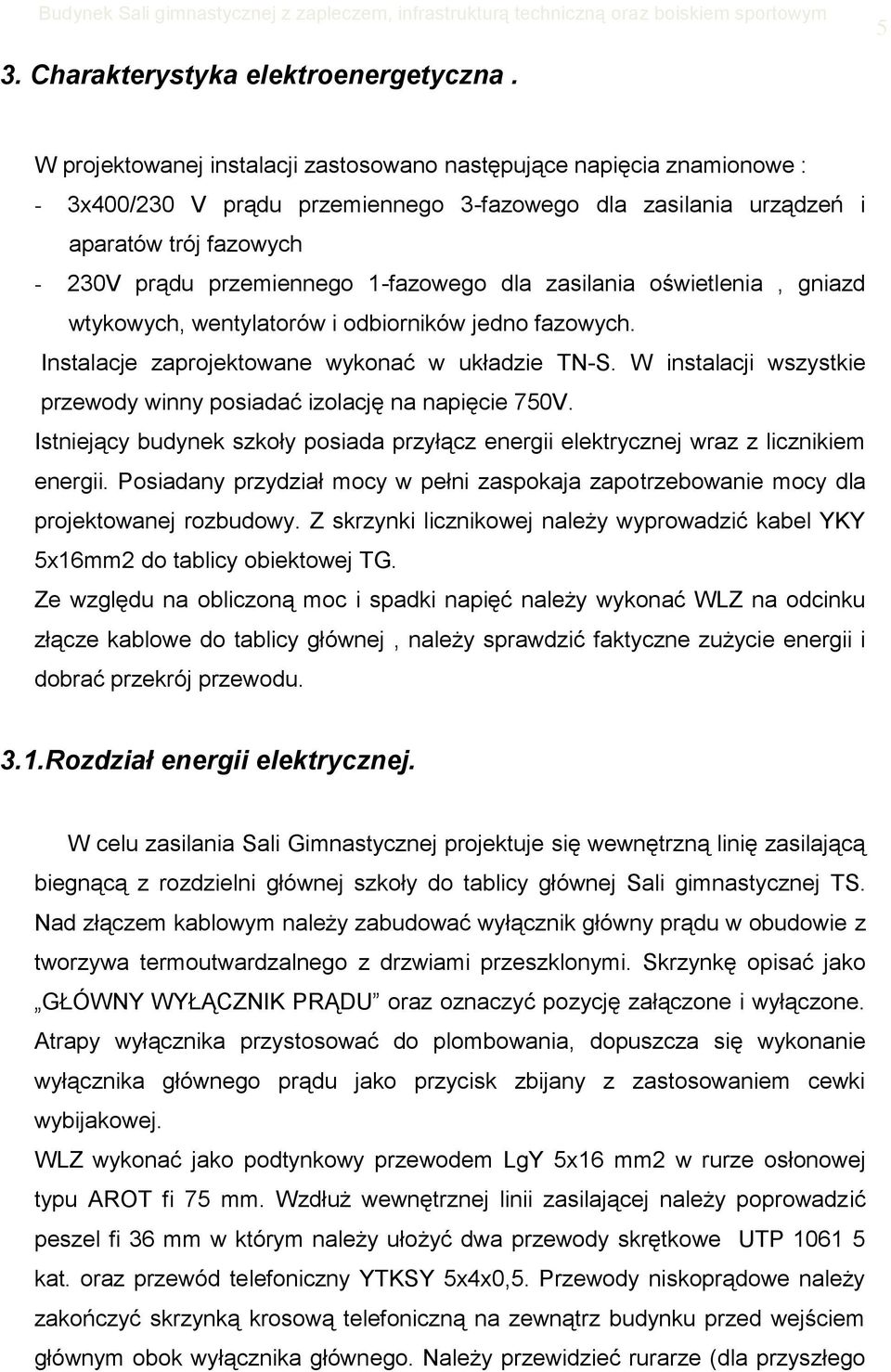

5 3. Charakterystyka elektroenergetyczna. 5 W projektowanej instalacji zastosowano następujące napięcia znamionowe : - 3x400/230 V prądu przemiennego 3-fazowego dla zasilania urządzeń i aparatów trój fazowych - 230V prądu przemiennego 1-fazowego dla zasilania oświetlenia, gniazd wtykowych, wentylatorów i odbiorników jedno fazowych. Instalacje zaprojektowane wykonać w układzie TN-S. W instalacji wszystkie przewody winny posiadać izolację na napięcie 750V. Istniejący budynek szkoły posiada przyłącz energii elektrycznej wraz z licznikiem energii. Posiadany przydział mocy w pełni zaspokaja zapotrzebowanie mocy dla projektowanej rozbudowy. Z skrzynki licznikowej należy wyprowadzić kabel YKY 5x16mm2 do tablicy obiektowej TG. Ze względu na obliczoną moc i spadki napięć należy wykonać WLZ na odcinku złącze kablowe do tablicy głównej, należy sprawdzić faktyczne zużycie energii i dobrać przekrój przewodu. 3.1.Rozdział energii elektrycznej. W celu zasilania Sali Gimnastycznej projektuje się wewnętrzną linię zasilającą biegnącą z rozdzielni głównej szkoły do tablicy głównej Sali gimnastycznej TS. Nad złączem kablowym należy zabudować wyłącznik główny prądu w obudowie z tworzywa termoutwardzalnego z drzwiami przeszklonymi. Skrzynkę opisać jako GŁÓWNY WYŁĄCZNIK PRĄDU oraz oznaczyć pozycję załączone i wyłączone. Atrapy wyłącznika przystosować do plombowania, dopuszcza się wykonanie wyłącznika głównego prądu jako przycisk zbijany z zastosowaniem cewki wybijakowej. WLZ wykonać jako podtynkowy przewodem LgY 5x16 mm2 w rurze osłonowej typu AROT fi 75 mm. Wzdłuż wewnętrznej linii zasilającej należy poprowadzić peszel fi 36 mm w którym należy ułożyć dwa przewody skrętkowe UTP kat. oraz przewód telefoniczny YTKSY 5x4x0,5. Przewody niskoprądowe należy zakończyć skrzynką krosową telefoniczną na zewnątrz budynku przed wejściem głównym obok wyłącznika głównego. Należy przewidzieć rurarze (dla przyszłego

6 6 kabla teletechnicznego) wykonane z rur RL fi 28 ułożone pod elewacją jeden umożliwiający przejście kablem do ziemi drugi wyjście kabla pod połać dachu. Między przewodami elektroenergetycznymi a sygnałowymi należy zachować odległość 20 cm Urządzenia rozdzielcze. Rozdział energii dla projektowanej części Sali gimnastycznej będzie się odbywać za pomocą tablicy głównej TG. Lokalizację tablicy pokazano na rysunku. Projektuje się następujące urządzenia rozdzielcze: o rozdzielnia TG+TP+TS W rozdzielniach należy zamontować : o wyłącznik główny rozdzielni o wskaźnik napięcia o zabezpieczenia nadmiarowo-prądowe o zabezpieczenia różnicowo-prądowe o ochronę przeciw przepięciową Schematy tablicy oraz wykaz aparatów pokazano na rysunkach. Po zamontowaniu tablice należy jednoznacznie opisać numerem obwodu oraz nazwą zasilanego urządzenia lub aparatu. Na rozdzielniach należy umieścić nazwę i numer rozdzielnicy oraz tabliczkę ostrzegawczą NIE DOTYKAĆ URZĄDZENIE ELEKTRYCZNE. 4. Instalacje odbiorcze. W projektowanej instalacji występują instalacje odbiorcze ogólne i technologiczne. W skład ogólnych instalacji wchodzą : o instalacja siły i gniazd wtykowych o instalacja oświetleniowa Instalacje technologiczne dotyczą zaplecza socjalnego Sali gimnastycznej.

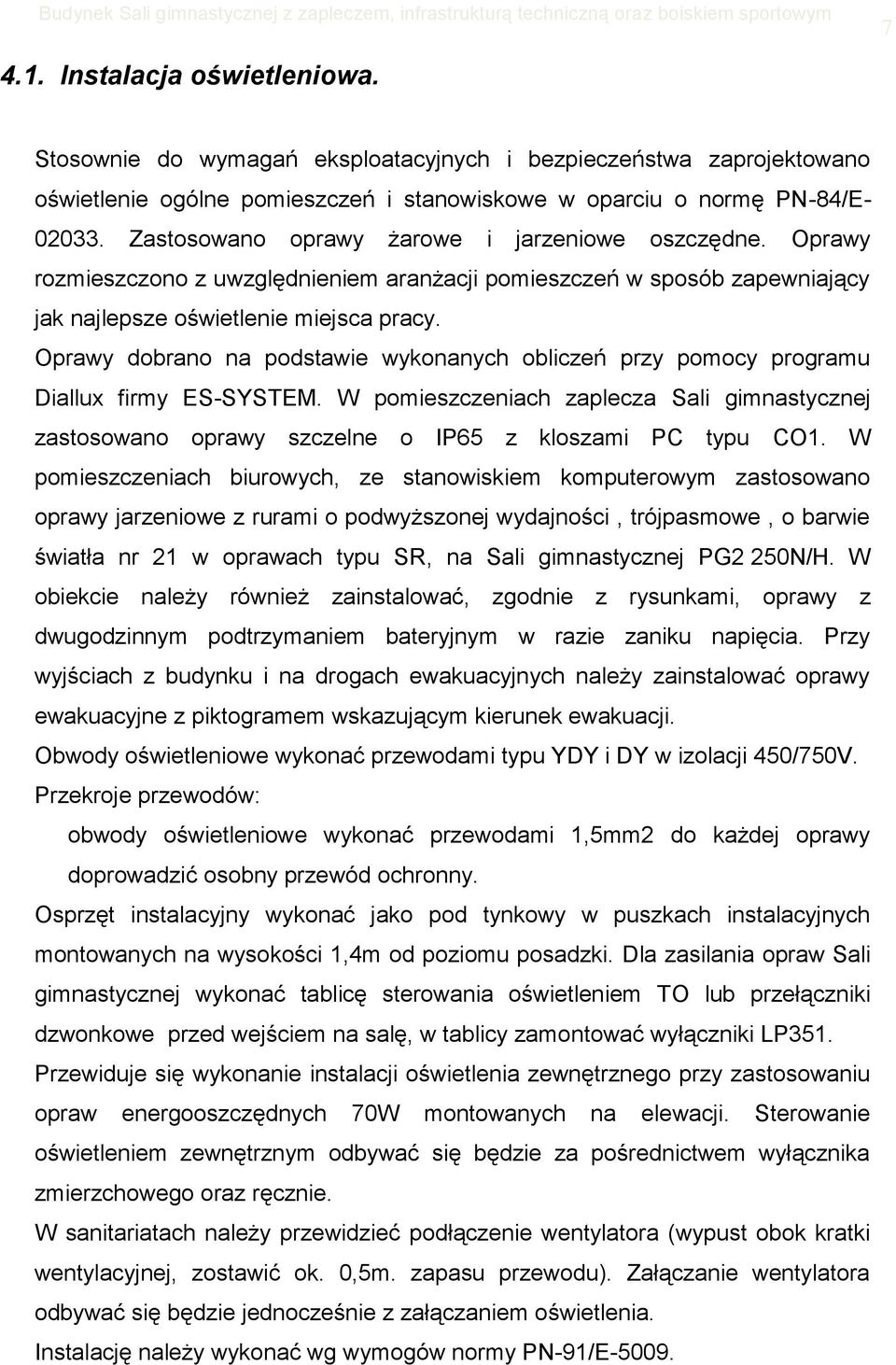

7 4.1. Instalacja oświetleniowa. 7 Stosownie do wymagań eksploatacyjnych i bezpieczeństwa zaprojektowano oświetlenie ogólne pomieszczeń i stanowiskowe w oparciu o normę PN-84/E Zastosowano oprawy żarowe i jarzeniowe oszczędne. Oprawy rozmieszczono z uwzględnieniem aranżacji pomieszczeń w sposób zapewniający jak najlepsze oświetlenie miejsca pracy. Oprawy dobrano na podstawie wykonanych obliczeń przy pomocy programu Diallux firmy ES-SYSTEM. W pomieszczeniach zaplecza Sali gimnastycznej zastosowano oprawy szczelne o IP65 z kloszami PC typu CO1. W pomieszczeniach biurowych, ze stanowiskiem komputerowym zastosowano oprawy jarzeniowe z rurami o podwyższonej wydajności, trójpasmowe, o barwie światła nr 21 w oprawach typu SR, na Sali gimnastycznej PG2 250N/H. W obiekcie należy również zainstalować, zgodnie z rysunkami, oprawy z dwugodzinnym podtrzymaniem bateryjnym w razie zaniku napięcia. Przy wyjściach z budynku i na drogach ewakuacyjnych należy zainstalować oprawy ewakuacyjne z piktogramem wskazującym kierunek ewakuacji. Obwody oświetleniowe wykonać przewodami typu YDY i DY w izolacji 450/750V. Przekroje przewodów: obwody oświetleniowe wykonać przewodami 1,5mm2 do każdej oprawy doprowadzić osobny przewód ochronny. Osprzęt instalacyjny wykonać jako pod tynkowy w puszkach instalacyjnych montowanych na wysokości 1,4m od poziomu posadzki. Dla zasilania opraw Sali gimnastycznej wykonać tablicę sterowania oświetleniem TO lub przełączniki dzwonkowe przed wejściem na salę, w tablicy zamontować wyłączniki LP351. Przewiduje się wykonanie instalacji oświetlenia zewnętrznego przy zastosowaniu opraw energooszczędnych 70W montowanych na elewacji. Sterowanie oświetleniem zewnętrznym odbywać się będzie za pośrednictwem wyłącznika zmierzchowego oraz ręcznie. W sanitariatach należy przewidzieć podłączenie wentylatora (wypust obok kratki wentylacyjnej, zostawić ok. 0,5m. zapasu przewodu). Załączanie wentylatora odbywać się będzie jednocześnie z załączaniem oświetlenia. Instalację należy wykonać wg wymogów normy PN-91/E-5009.

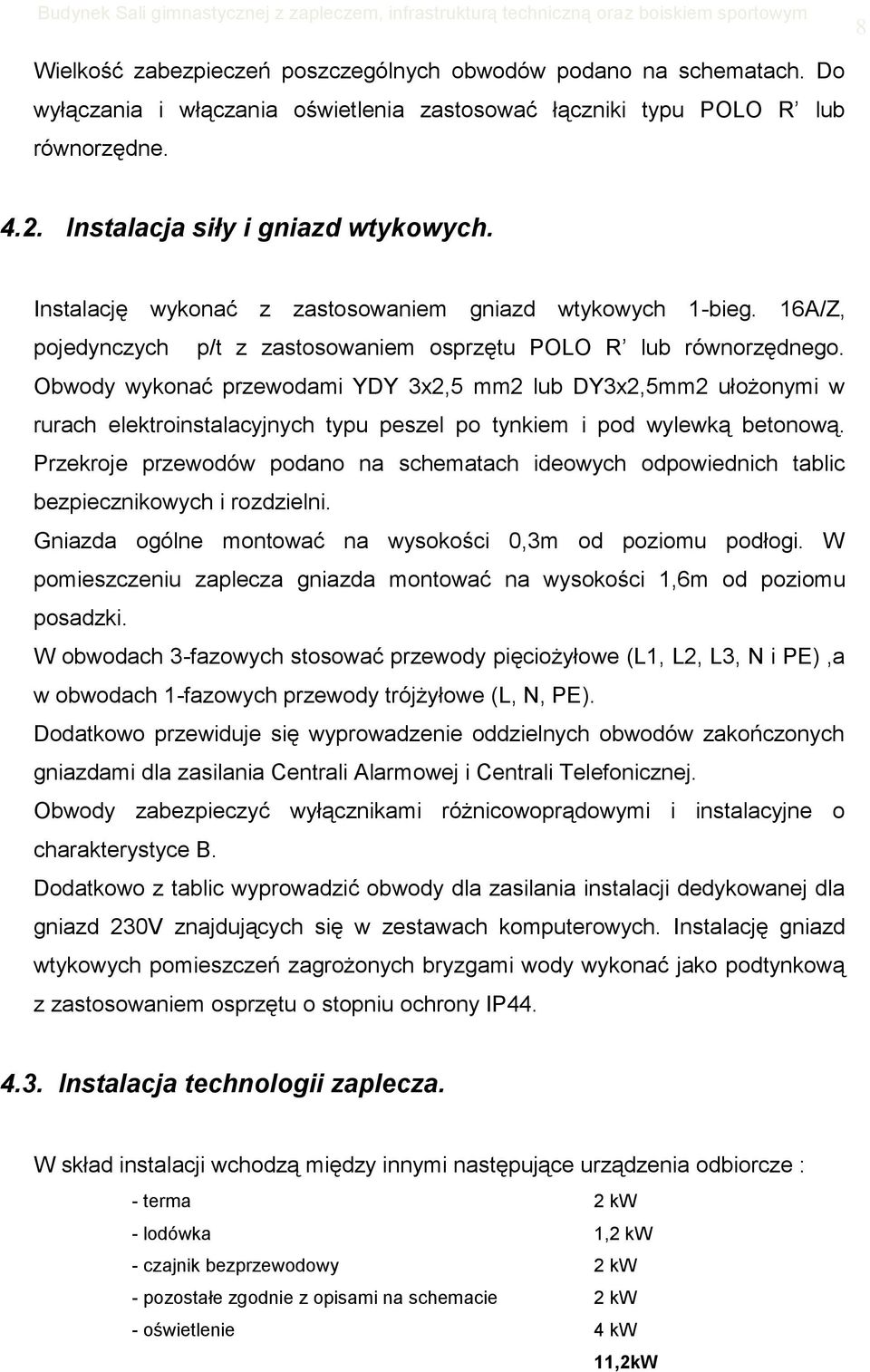

8 8 Wielkość zabezpieczeń poszczególnych obwodów podano na schematach. Do wyłączania i włączania oświetlenia zastosować łączniki typu POLO R lub równorzędne Instalacja siły i gniazd wtykowych. Instalację wykonać z zastosowaniem gniazd wtykowych 1-bieg. 16A/Z, pojedynczych p/t z zastosowaniem osprzętu POLO R lub równorzędnego. Obwody wykonać przewodami YDY 3x2,5 mm2 lub DY3x2,5mm2 ułożonymi w rurach elektroinstalacyjnych typu peszel po tynkiem i pod wylewką betonową. Przekroje przewodów podano na schematach ideowych odpowiednich tablic bezpiecznikowych i rozdzielni. Gniazda ogólne montować na wysokości 0,3m od poziomu podłogi. W pomieszczeniu zaplecza gniazda montować na wysokości 1,6m od poziomu posadzki. W obwodach 3-fazowych stosować przewody pięciożyłowe (L1, L2, L3, N i PE),a w obwodach 1-fazowych przewody trójżyłowe (L, N, PE). Dodatkowo przewiduje się wyprowadzenie oddzielnych obwodów zakończonych gniazdami dla zasilania Centrali Alarmowej i Centrali Telefonicznej. Obwody zabezpieczyć wyłącznikami różnicowoprądowymi i instalacyjne o charakterystyce B. Dodatkowo z tablic wyprowadzić obwody dla zasilania instalacji dedykowanej dla gniazd 230V znajdujących się w zestawach komputerowych. Instalację gniazd wtykowych pomieszczeń zagrożonych bryzgami wody wykonać jako podtynkową z zastosowaniem osprzętu o stopniu ochrony IP Instalacja technologii zaplecza. W skład instalacji wchodzą między innymi następujące urządzenia odbiorcze : - terma 2 kw - lodówka 1,2 kw - czajnik bezprzewodowy 2 kw - pozostałe zgodnie z opisami na schemacie 2 kw - oświetlenie 4 kw 11,2kW

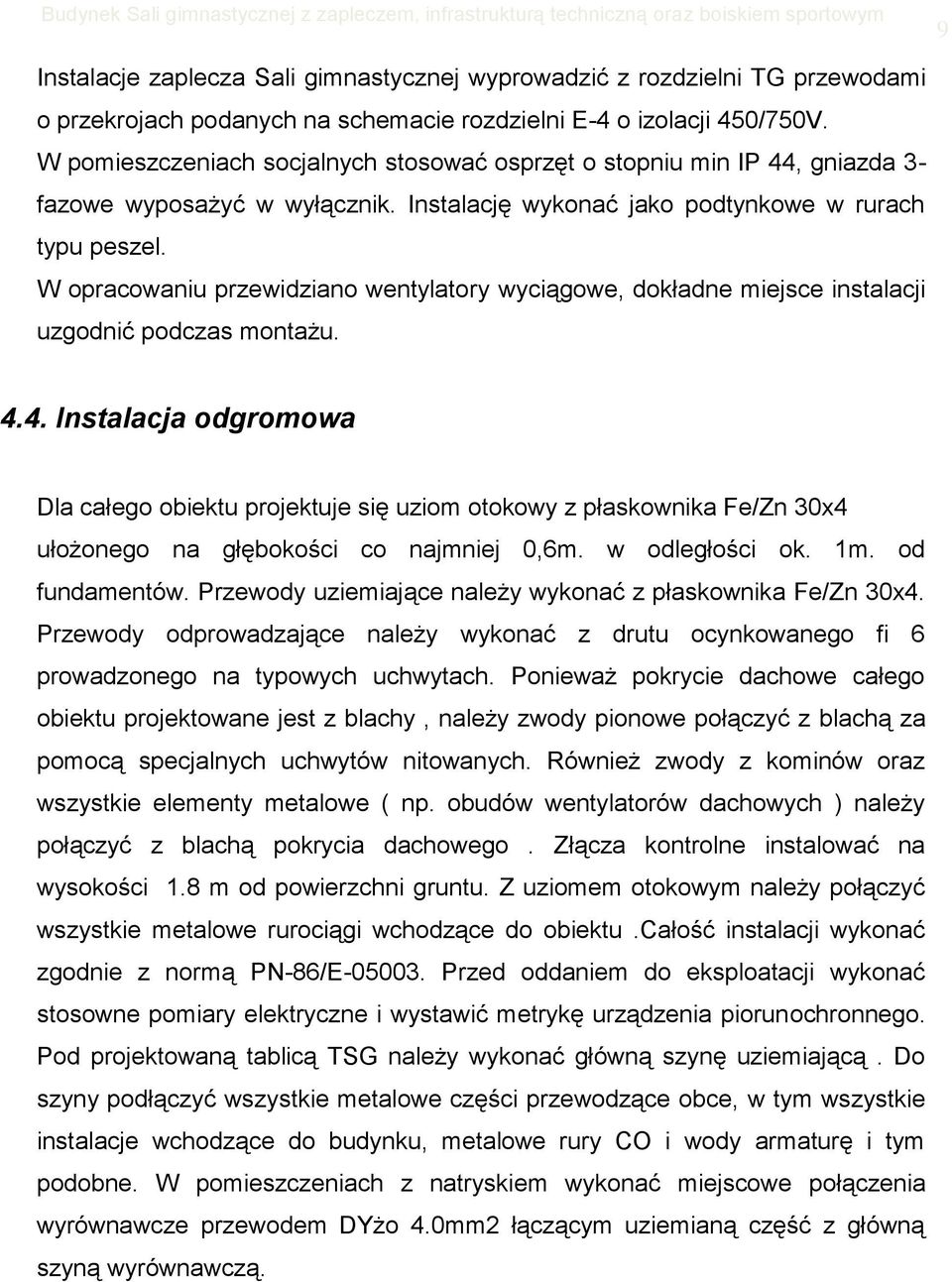

9 9 Instalacje zaplecza Sali gimnastycznej wyprowadzić z rozdzielni TG przewodami o przekrojach podanych na schemacie rozdzielni E-4 o izolacji 450/750V. W pomieszczeniach socjalnych stosować osprzęt o stopniu min IP 44, gniazda 3- fazowe wyposażyć w wyłącznik. Instalację wykonać jako podtynkowe w rurach typu peszel. W opracowaniu przewidziano wentylatory wyciągowe, dokładne miejsce instalacji uzgodnić podczas montażu Instalacja odgromowa Dla całego obiektu projektuje się uziom otokowy z płaskownika Fe/Zn 30x4 ułożonego na głębokości co najmniej 0,6m. w odległości ok. 1m. od fundamentów. Przewody uziemiające należy wykonać z płaskownika Fe/Zn 30x4. Przewody odprowadzające należy wykonać z drutu ocynkowanego fi 6 prowadzonego na typowych uchwytach. Ponieważ pokrycie dachowe całego obiektu projektowane jest z blachy, należy zwody pionowe połączyć z blachą za pomocą specjalnych uchwytów nitowanych. Również zwody z kominów oraz wszystkie elementy metalowe ( np. obudów wentylatorów dachowych ) należy połączyć z blachą pokrycia dachowego. Złącza kontrolne instalować na wysokości 1.8 m od powierzchni gruntu. Z uziomem otokowym należy połączyć wszystkie metalowe rurociągi wchodzące do obiektu.całość instalacji wykonać zgodnie z normą PN-86/E Przed oddaniem do eksploatacji wykonać stosowne pomiary elektryczne i wystawić metrykę urządzenia piorunochronnego. Pod projektowaną tablicą TSG należy wykonać główną szynę uziemiającą. Do szyny podłączyć wszystkie metalowe części przewodzące obce, w tym wszystkie instalacje wchodzące do budynku, metalowe rury CO i wody armaturę i tym podobne. W pomieszczeniach z natryskiem wykonać miejscowe połączenia wyrównawcze przewodem DYżo 4.0mm2 łączącym uziemianą część z główną szyną wyrównawczą.

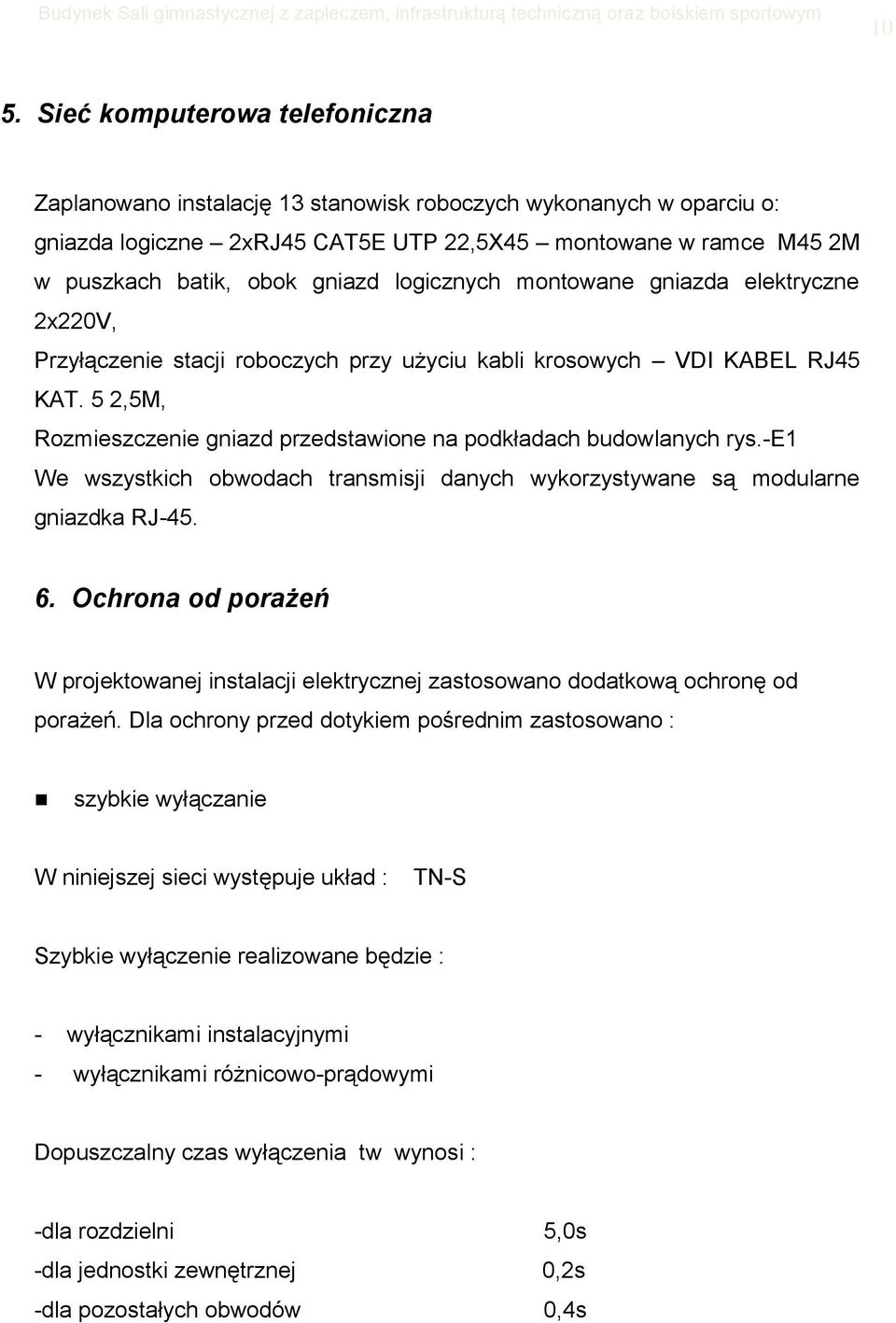

10 10 5. Sieć komputerowa telefoniczna Zaplanowano instalację 13 stanowisk roboczych wykonanych w oparciu o: gniazda logiczne 2xRJ45 CAT5E UTP 22,5X45 montowane w ramce M45 2M w puszkach batik, obok gniazd logicznych montowane gniazda elektryczne 2x220V, Przyłączenie stacji roboczych przy użyciu kabli krosowych VDI KABEL RJ45 KAT. 5 2,5M, Rozmieszczenie gniazd przedstawione na podkładach budowlanych rys.-e1 We wszystkich obwodach transmisji danych wykorzystywane są modularne gniazdka RJ Ochrona od porażeń W projektowanej instalacji elektrycznej zastosowano dodatkową ochronę od porażeń. Dla ochrony przed dotykiem pośrednim zastosowano : szybkie wyłączanie W niniejszej sieci występuje układ : TN-S Szybkie wyłączenie realizowane będzie : - wyłącznikami instalacyjnymi - wyłącznikami różnicowo-prądowymi Dopuszczalny czas wyłączenia tw wynosi : -dla rozdzielni 5,0s -dla jednostki zewnętrznej 0,2s -dla pozostałych obwodów 0,4s

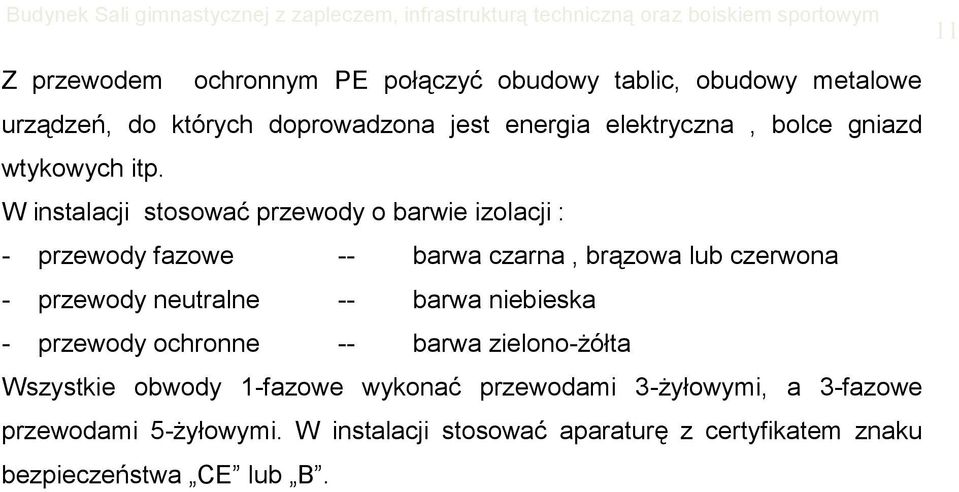

11 11 Z przewodem ochronnym PE połączyć obudowy tablic, obudowy metalowe urządzeń, do których doprowadzona jest energia elektryczna, bolce gniazd wtykowych itp. W instalacji stosować przewody o barwie izolacji : - przewody fazowe -- barwa czarna, brązowa lub czerwona - przewody neutralne -- barwa niebieska - przewody ochronne -- barwa zielono-żółta Wszystkie obwody 1-fazowe wykonać przewodami 3-żyłowymi, a 3-fazowe przewodami 5-żyłowymi. W instalacji stosować aparaturę z certyfikatem znaku bezpieczeństwa CE lub B.

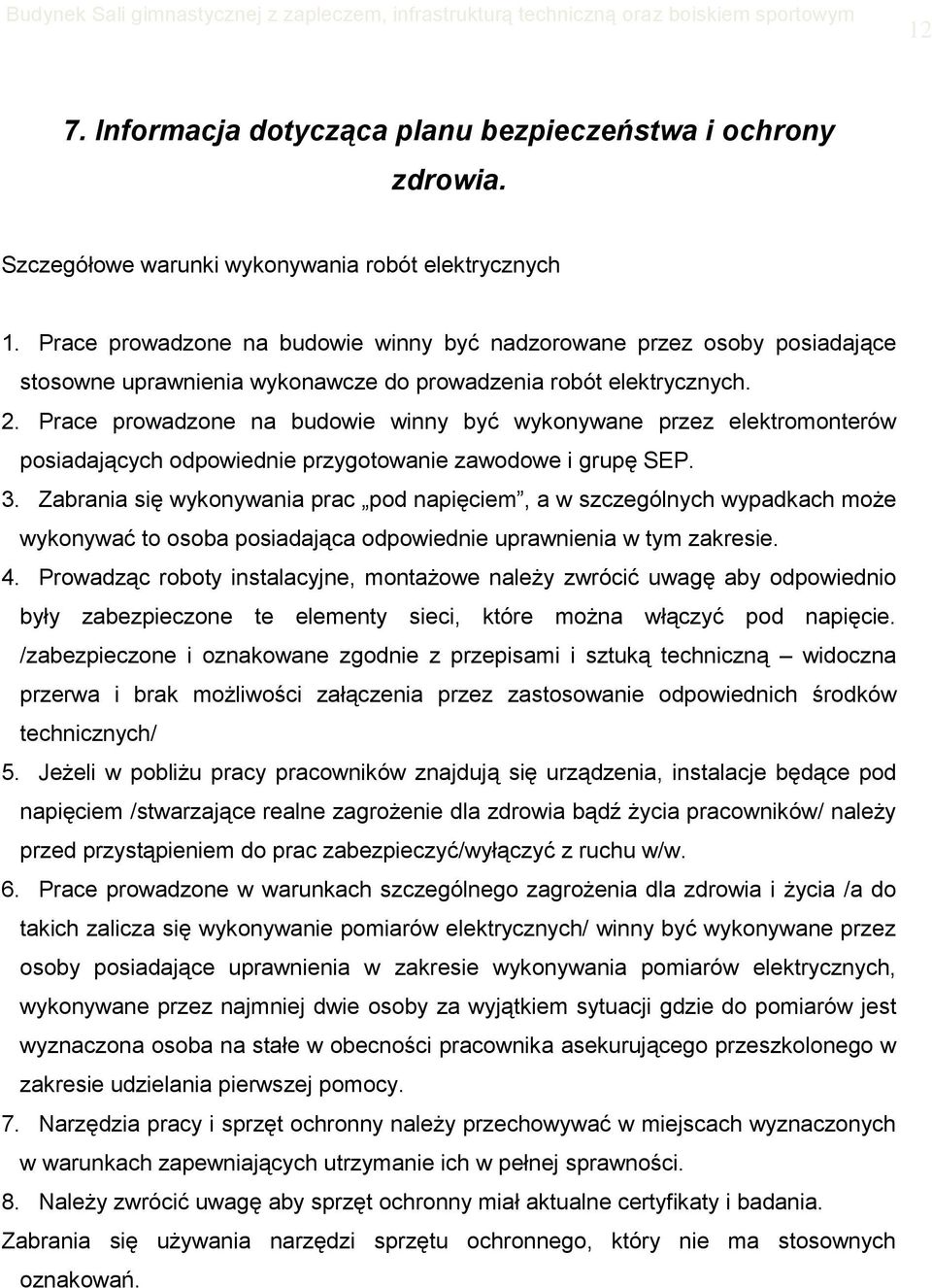

12 12 7. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia. Szczegółowe warunki wykonywania robót elektrycznych 1. Prace prowadzone na budowie winny być nadzorowane przez osoby posiadające stosowne uprawnienia wykonawcze do prowadzenia robót elektrycznych. 2. Prace prowadzone na budowie winny być wykonywane przez elektromonterów posiadających odpowiednie przygotowanie zawodowe i grupę SEP. 3. Zabrania się wykonywania prac pod napięciem, a w szczególnych wypadkach może wykonywać to osoba posiadająca odpowiednie uprawnienia w tym zakresie. 4. Prowadząc roboty instalacyjne, montażowe należy zwrócić uwagę aby odpowiednio były zabezpieczone te elementy sieci, które można włączyć pod napięcie. /zabezpieczone i oznakowane zgodnie z przepisami i sztuką techniczną widoczna przerwa i brak możliwości załączenia przez zastosowanie odpowiednich środków technicznych/ 5. Jeżeli w pobliżu pracy pracowników znajdują się urządzenia, instalacje będące pod napięciem /stwarzające realne zagrożenie dla zdrowia bądź życia pracowników/ należy przed przystąpieniem do prac zabezpieczyć/wyłączyć z ruchu w/w. 6. Prace prowadzone w warunkach szczególnego zagrożenia dla zdrowia i życia /a do takich zalicza się wykonywanie pomiarów elektrycznych/ winny być wykonywane przez osoby posiadające uprawnienia w zakresie wykonywania pomiarów elektrycznych, wykonywane przez najmniej dwie osoby za wyjątkiem sytuacji gdzie do pomiarów jest wyznaczona osoba na stałe w obecności pracownika asekurującego przeszkolonego w zakresie udzielania pierwszej pomocy. 7. Narzędzia pracy i sprzęt ochronny należy przechowywać w miejscach wyznaczonych w warunkach zapewniających utrzymanie ich w pełnej sprawności. 8. Należy zwrócić uwagę aby sprzęt ochronny miał aktualne certyfikaty i badania. Zabrania się używania narzędzi sprzętu ochronnego, który nie ma stosownych oznakowań.

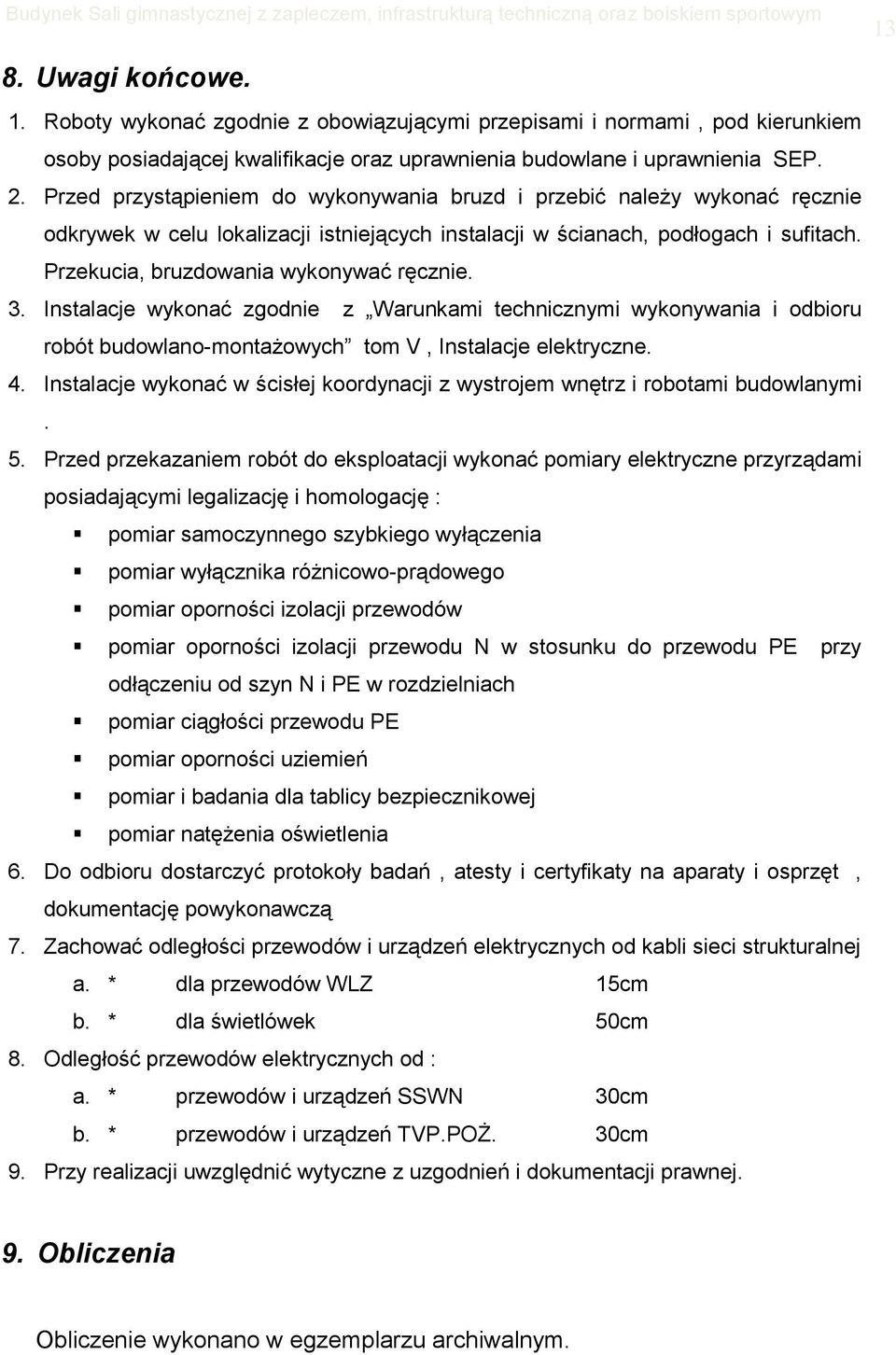

13 8. Uwagi końcowe. 1. Roboty wykonać zgodnie z obowiązującymi przepisami i normami, pod kierunkiem osoby posiadającej kwalifikacje oraz uprawnienia budowlane i uprawnienia SEP. 2. Przed przystąpieniem do wykonywania bruzd i przebić należy wykonać ręcznie odkrywek w celu lokalizacji istniejących instalacji w ścianach, podłogach i sufitach. Przekucia, bruzdowania wykonywać ręcznie. 3. Instalacje wykonać zgodnie z Warunkami technicznymi wykonywania i odbioru robót budowlano-montażowych tom V, Instalacje elektryczne. 4. Instalacje wykonać w ścisłej koordynacji z wystrojem wnętrz i robotami budowlanymi. 5. Przed przekazaniem robót do eksploatacji wykonać pomiary elektryczne przyrządami posiadającymi legalizację i homologację : pomiar samoczynnego szybkiego wyłączenia pomiar wyłącznika różnicowo-prądowego pomiar oporności izolacji przewodów pomiar oporności izolacji przewodu N w stosunku do przewodu PE przy odłączeniu od szyn N i PE w rozdzielniach pomiar ciągłości przewodu PE pomiar oporności uziemień pomiar i badania dla tablicy bezpiecznikowej pomiar natężenia oświetlenia 6. Do odbioru dostarczyć protokoły badań, atesty i certyfikaty na aparaty i osprzęt, dokumentację powykonawczą 7. Zachować odległości przewodów i urządzeń elektrycznych od kabli sieci strukturalnej a. * dla przewodów WLZ 15cm b. * dla świetlówek 50cm 8. Odległość przewodów elektrycznych od : a. * przewodów i urządzeń SSWN 30cm b. * przewodów i urządzeń TVP.POŻ. 30cm 9. Przy realizacji uwzględnić wytyczne z uzgodnień i dokumentacji prawnej Obliczenia Obliczenie wykonano w egzemplarzu archiwalnym.
