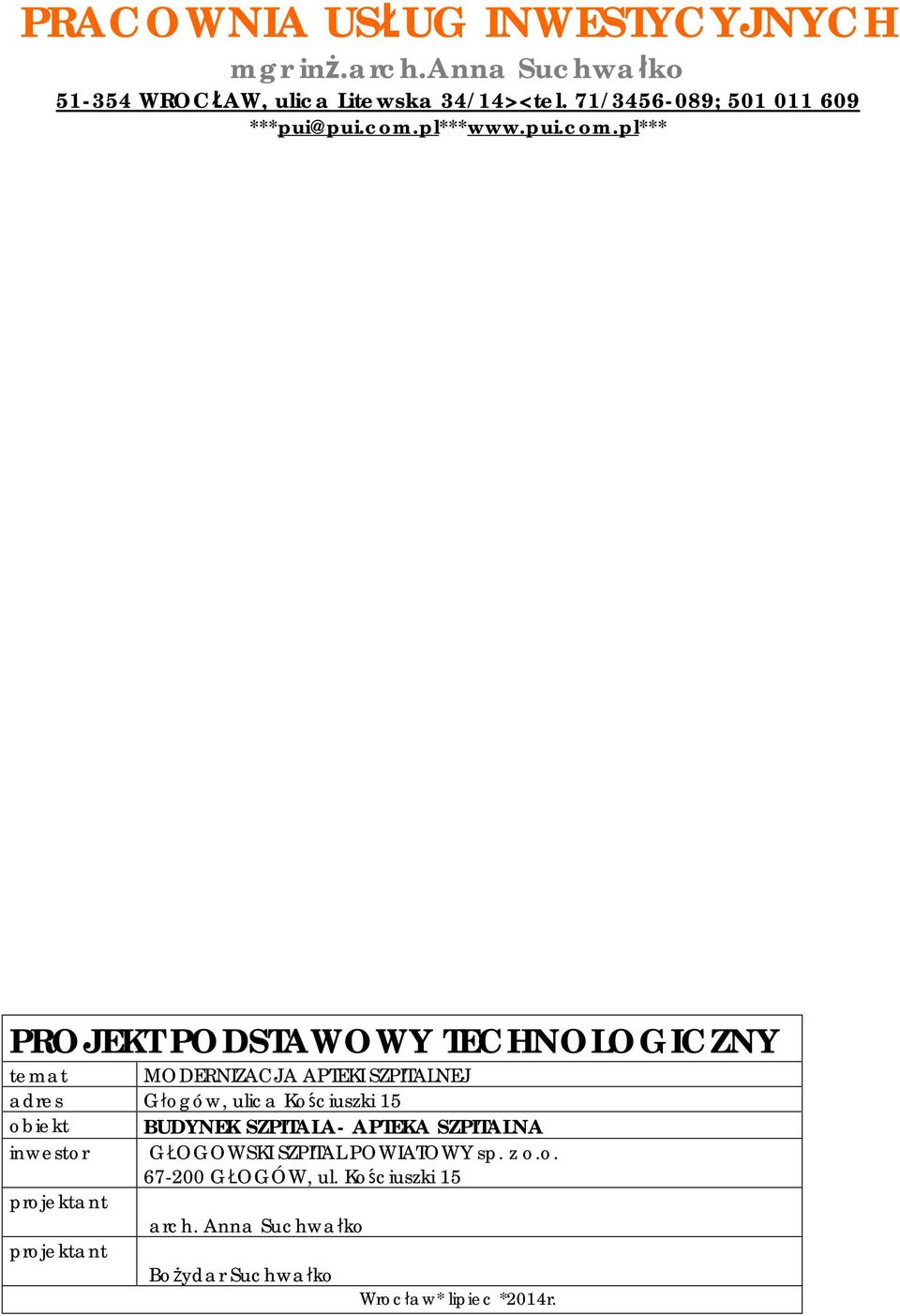

1 PRACOWNIA USŁUG INWESTYCYJNYCH mgr inż.arch.anna Suchwałko WROCŁAW, ulica Litewska 34/14><tel. 71/ ; PROJEKT PODSTAWOWY TECHNOLOGICZNY temat MODERNIZACJA APTEKI SZPITALNEJ adres Głogów, ulica Kościuszki 15 obiekt BUDYNEK SZPITALA- APTEKA SZPITALNA inwestor GŁOGOWSKI SZPITAL POWIATOWY sp. z o.o GŁOGÓW, ul. Kościuszki 15 projektant arch. Anna Suchwałko projektant Bożydar Suchwałko Wrocław* lipiec *2014r.

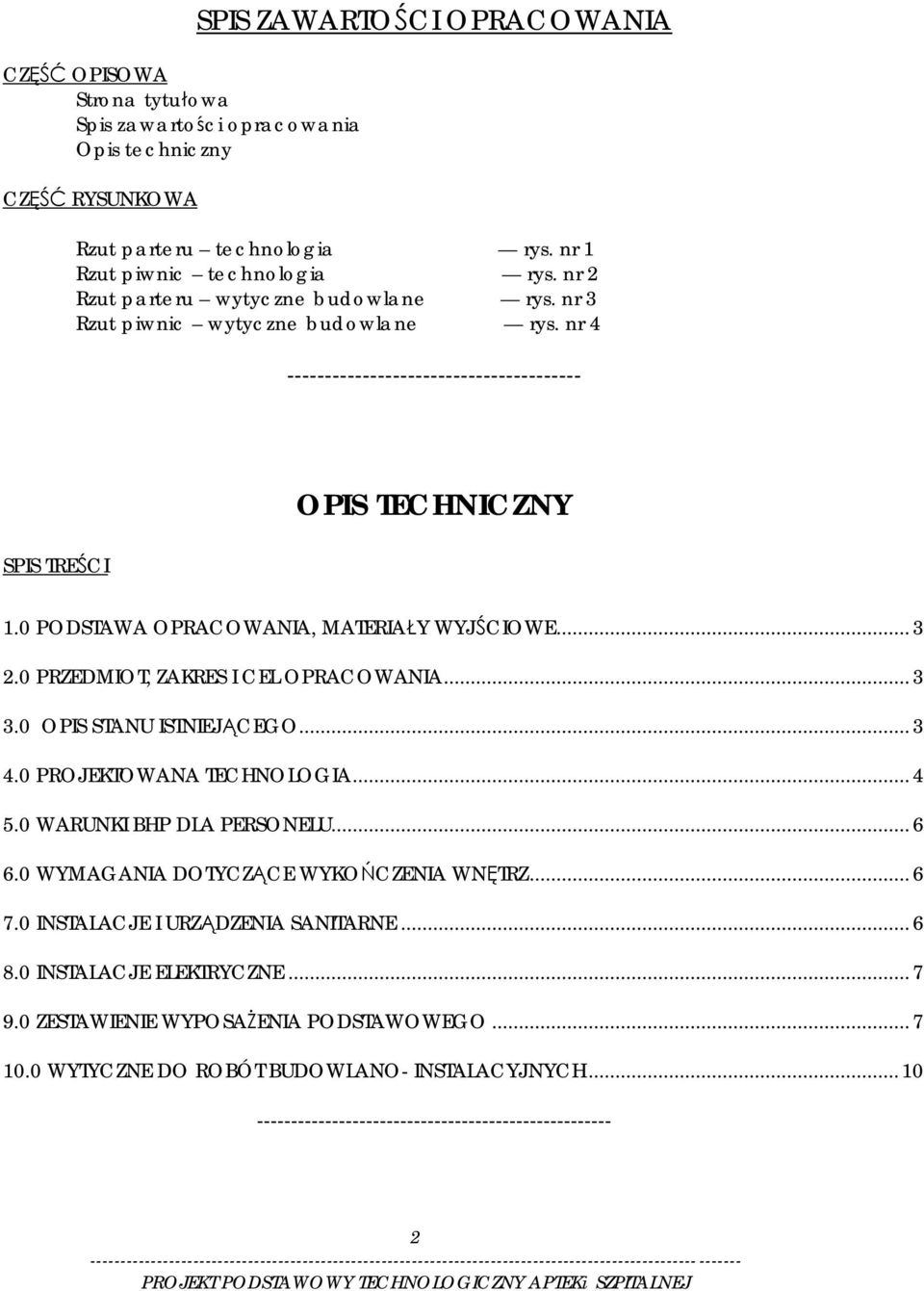

2 CZĘŚĆ OPISOWA Strona tytułowa Spis zawartości opracowania Opis techniczny CZĘŚĆ RYSUNKOWA SPIS ZAWARTOŚCI OPRACOWANIA Rzut parteru technologia rys. nr 1 Rzut piwnic technologia rys. nr 2 Rzut parteru wytyczne budowlane rys. nr 3 Rzut piwnic wytyczne budowlane rys. nr SPIS TREŚCI OPIS TECHNICZNY 1.0 PODSTAWA OPRACOWANIA, MATERIAŁY WYJŚCIOWE PRZEDMIOT, ZAKRES I CEL OPRACOWANIA OPIS STANU ISTNIEJĄCEGO PROJEKTOWANA TECHNOLOGIA WARUNKI BHP DLA PERSONELU WYMAGANIA DOTYCZĄCE WYKOŃCZENIA WNĘTRZ INSTALACJE I URZĄDZENIA SANITARNE INSTALACJE ELEKTRYCZNE ZESTAWIENIE WYPOSAŻENIA PODSTAWOWEGO WYTYCZNE DO ROBÓT BUDOWLANO- INSTALACYJNYCH

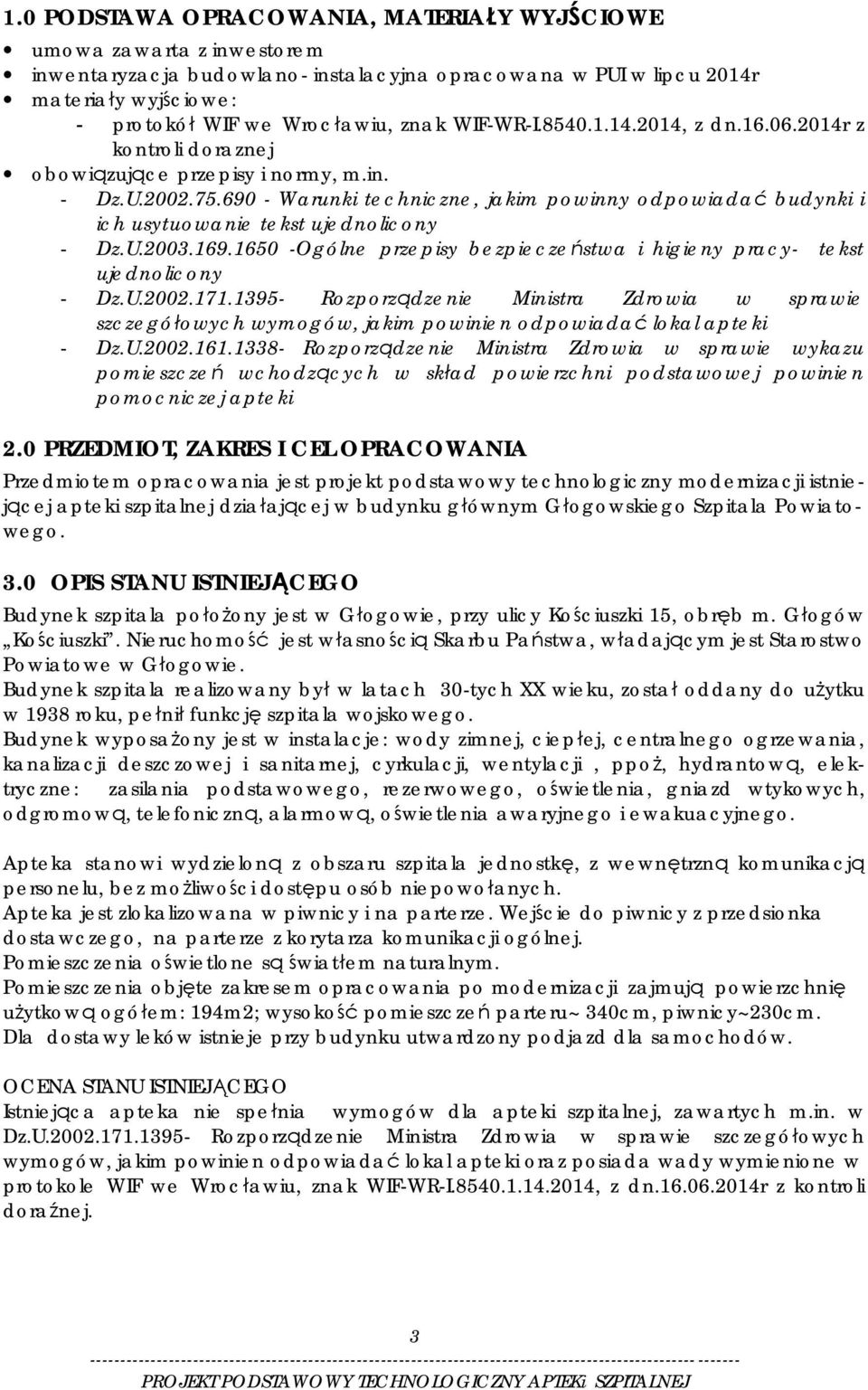

3 1.0 PODSTAWA OPRACOWANIA, MATERIAŁY WYJŚCIOWE umowa zawarta z inwestorem inwentaryzacja budowlano- instalacyjna opracowana w PUI w lipcu 2014r materiały wyjściowe: - protokół WIF we Wrocławiu, znak WIF-WR-I , z dn r z kontroli doraznej obowiązujące przepisy i normy, m.in. - Dz.U Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie tekst ujednolicony - Dz.U Ogólne przepisy bezpieczeństwa i higieny pracy- tekst ujednolicony - Dz.U Rozporządzenie Ministra Zdrowia w sprawie szczegółowych wymogów, jakim powinien odpowiadać lokal apteki - Dz.U Rozporządzenie Ministra Zdrowia w sprawie wykazu pomieszczeń wchodzących w skład powierzchni podstawowej powinien pomocniczej apteki 2.0 PRZEDMIOT, ZAKRES I CEL OPRACOWANIA Przedmiotem opracowania jest projekt podstawowy technologiczny modernizacji istniejącej apteki szpitalnej działającej w budynku głównym Głogowskiego Szpitala Powiatowego. 3.0 OPIS STANU ISTNIEJĄCEGO Budynek szpitala położony jest w Głogowie, przy ulicy Kościuszki 15, obręb m. Głogów Kościuszki. Nieruchomość jest własnością Skarbu Państwa, władającym jest Starostwo Powiatowe w Głogowie. Budynek szpitala realizowany był w latach 30-tych XX wieku, został oddany do użytku w 1938 roku, pełnił funkcję szpitala wojskowego. Budynek wyposażony jest w instalacje: wody zimnej, ciepłej, centralnego ogrzewania, kanalizacji deszczowej i sanitarnej, cyrkulacji, wentylacji, ppoż, hydrantową, elektryczne: zasilania podstawowego, rezerwowego, oświetlenia, gniazd wtykowych, odgromową, telefoniczną, alarmową, oświetlenia awaryjnego i ewakuacyjnego. Apteka stanowi wydzieloną z obszaru szpitala jednostkę, z wewnętrzną komunikacją personelu, bez możliwości dostępu osób niepowołanych. Apteka jest zlokalizowana w piwnicy i na parterze. Wejście do piwnicy z przedsionka dostawczego, na parterze z korytarza komunikacji ogólnej. Pomieszczenia oświetlone są światłem naturalnym. Pomieszczenia objęte zakresem opracowania po modernizacji zajmują powierzchnię użytkową ogółem: 194m2; wysokość pomieszczeń parteru~ 340cm, piwnicy~230cm. Dla dostawy leków istnieje przy budynku utwardzony podjazd dla samochodów. OCENA STANU ISTNIEJĄCEGO Istniejąca apteka nie spełnia wymogów dla apteki szpitalnej, zawartych m.in. w Dz.U Rozporządzenie Ministra Zdrowia w sprawie szczegółowych wymogów, jakim powinien odpowiadać lokal apteki oraz posiada wady wymienione w protokole WIF we Wrocławiu, znak WIF-WR-I , z dn r z kontroli doraźnej. 3

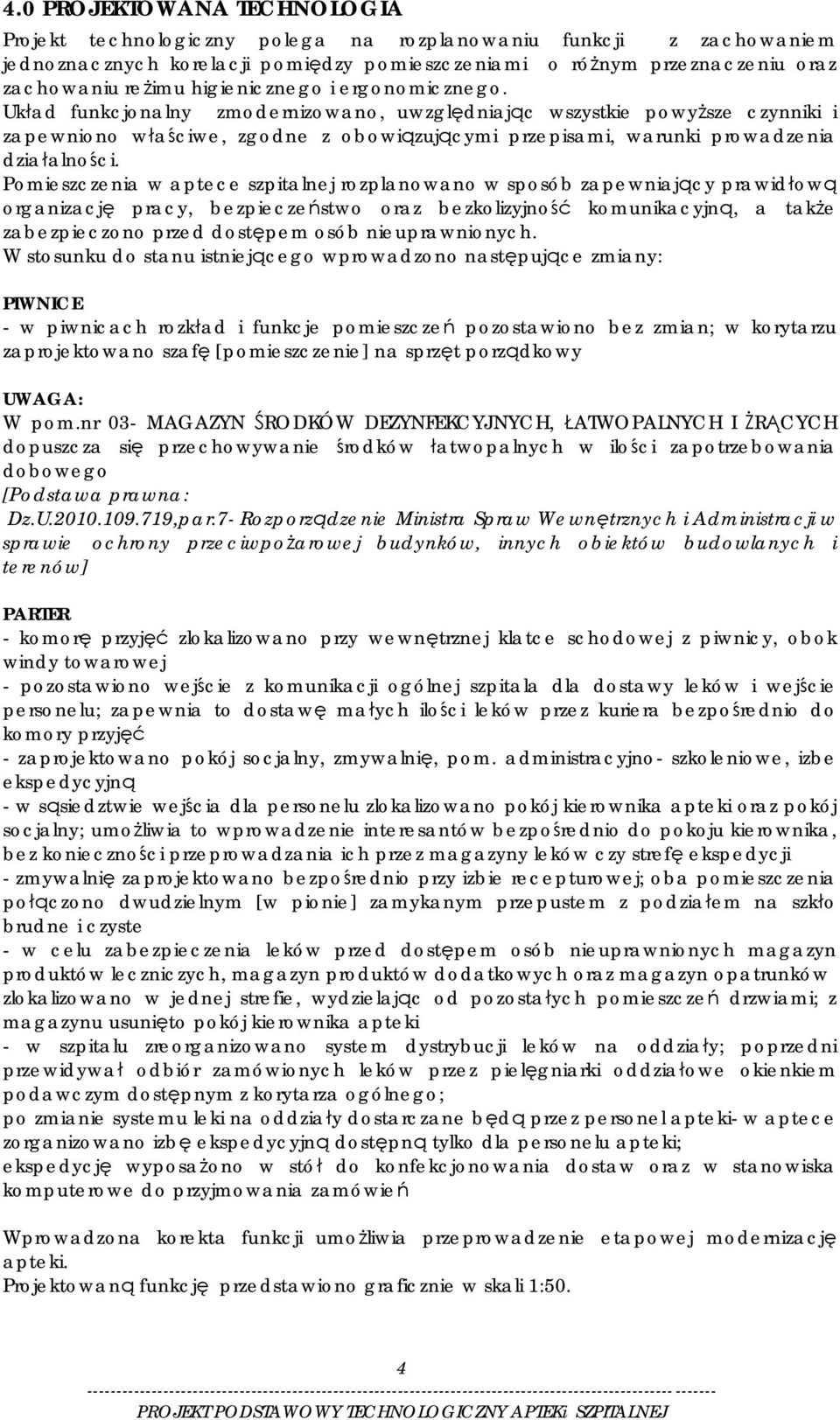

4 4.0 PROJEKTOWANA TECHNOLOGIA Projekt technologiczny polega na rozplanowaniu funkcji z zachowaniem jednoznacznych korelacji pomiędzy pomieszczeniami o różnym przeznaczeniu oraz zachowaniu reżimu higienicznego i ergonomicznego. Układ funkcjonalny zmodernizowano, uwzględniając wszystkie powyższe czynniki i zapewniono właściwe, zgodne z obowiązującymi przepisami, warunki prowadzenia działalności. Pomieszczenia w aptece szpitalnej rozplanowano w sposób zapewniający prawidłową organizację pracy, bezpieczeństwo oraz bezkolizyjność komunikacyjną, a także zabezpieczono przed dostępem osób nieuprawnionych. W stosunku do stanu istniejącego wprowadzono następujące zmiany: PIWNICE - w piwnicach rozkład i funkcje pomieszczeń pozostawiono bez zmian; w korytarzu zaprojektowano szafę [pomieszczenie] na sprzęt porządkowy UWAGA: W pom.nr 03- MAGAZYN ŚRODKÓW DEZYNFEKCYJNYCH, ŁATWOPALNYCH I ŻRĄCYCH dopuszcza się przechowywanie środków łatwopalnych w ilości zapotrzebowania dobowego [Podstawa prawna: Dz.U ,par.7- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów] PARTER - komorę przyjęć zlokalizowano przy wewnętrznej klatce schodowej z piwnicy, obok windy towarowej - pozostawiono wejście z komunikacji ogólnej szpitala dla dostawy leków i wejście personelu; zapewnia to dostawę małych ilości leków przez kuriera bezpośrednio do komory przyjęć - zaprojektowano pokój socjalny, zmywalnię, pom. administracyjno- szkoleniowe, izbe ekspedycyjną - w sąsiedztwie wejścia dla personelu zlokalizowano pokój kierownika apteki oraz pokój socjalny; umożliwia to wprowadzenie interesantów bezpośrednio do pokoju kierownika, bez konieczności przeprowadzania ich przez magazyny leków czy strefę ekspedycji - zmywalnię zaprojektowano bezpośrednio przy izbie recepturowej; oba pomieszczenia połączono dwudzielnym [w pionie] zamykanym przepustem z podziałem na szkło brudne i czyste - w celu zabezpieczenia leków przed dostępem osób nieuprawnionych magazyn produktów leczniczych, magazyn produktów dodatkowych oraz magazyn opatrunków zlokalizowano w jednej strefie, wydzielając od pozostałych pomieszczeń drzwiami; z magazynu usunięto pokój kierownika apteki - w szpitalu zreorganizowano system dystrybucji leków na oddziały; poprzedni przewidywał odbiór zamówionych leków przez pielęgniarki oddziałowe okienkiem podawczym dostępnym z korytarza ogólnego; po zmianie systemu leki na oddziały dostarczane będą przez personel apteki- w aptece zorganizowano izbę ekspedycyjną dostępną tylko dla personelu apteki; ekspedycję wyposażono w stół do konfekcjonowania dostaw oraz w stanowiska komputerowe do przyjmowania zamówień Wprowadzona korekta funkcji umożliwia przeprowadzenie etapowej modernizację apteki. Projektowaną funkcję przedstawiono graficznie w skali 1:50. 4

5 nr ZESTAWIENIE POMIESZCZEŃ I POWIERZCHNI UŻYTKOWEJ nazwa pomieszczenia rodzaj powierzchni [m 2 ] podstawowa pomocnicza całkowita PIWNICE 01 przedsionek dostawczy 10,18 10,18 02 komora przyjęć 11,07 11,07 03 magazyn środków dezynfekcyjnych 4,14 4,14 łatwopalnych i żrących 04 magazyn wyrobów medycznych 3,85 3,85 05 archiwum 7,14 7,14 06 magazyn wyrobów medycznych 12,92 12,92 07 korytarz 7,58 7,58 08 sprzęt porządkowy 0,96 0,96 09 węzeł sanitarny personelu 5,02 5, szatnia personelu 4,90 4, korytarz 4,46 4,46 K klatka schodowa 2,76 2,76 D winda towarowa - - Powierzchnia podstawowa 39,12 Powierzchnia pomocnicza 35,86 Powierzchnia całkowita 74,98 nr ZESTAWIENIE POMIESZCZEŃ I POWIERZCHNI UŻYTKOWEJ nazwa pomieszczenia rodzaj powierzchni [m 2 ] podstawowa pomocnicza całkowita PARTER 1 korytarz 46,37 46,37 2 komora przyjęć 9,48 9,48 3 pokój socjalny 3,29 3,29 4 pokój kierownika 14,08 14,08 5 izba recepturowa 6,38 6,38 6 zmywalnia 2,94 2,94 7 pom. administracyjno- szkoleniowe 2,80 2,80 8 izba ekspedycyjna 3,82 3,82 9 magazyn produktów dodatkowych 4,12 4,12 10 magazyn opatrunków 5,00 5,00 11 magazyn produktów leczniczych 8,05 8,05 K klatka schodowa 2,76 2,76 D winda towarowa - - Powierzchnia podstawowa 93,28 Powierzchnia pomocnicza 25,74 Powierzchnia całkowita 119,02 ZESTAWIENIE POWIERZCHNI UŻYTKOWEJ [m 2 ] rodzaj powierzchni piwnice parter razem 1 powierzchnia podstawowa 39,12 93,28 132,40 2 powierzchnia pomocnicza 35,86 25,74 61,60 3 powierzchnia całkowita 74,98 119,02 194,00 5

6 5.0 WARUNKI BHP DLA PERSONELU W aptece szpitalnej zatrudnionych jest sześć osób. Dla personelu przeznaczona jest szatnia usytuowana w piwnicy oraz pokój socjalny na parterze; w szatni zlokalizowano szafki szatniowe na odzież zewnętrzną i na obuwie. Węzeł sanitarny dla personelu znajduje się w piwnicy, dostępny jest z szatni. 6.0 WYMAGANIA DOTYCZĄCE WYKOŃCZENIA WNĘTRZ Uwaga: wszystkie materiały użyte do wykończenia obiektu- takie jak wykładziny, farby itp. winny posiadać atesty PZH dla obiektów służby zdrowia. PODŁOGI We wszystkich pomieszczeniach gres lub wykładzina pcv. Cokoliki wysokości 8-10cm. ŚCIANY I SUFITY We wszystkich pomieszczeniach malowane farbą akrylową. Nad szafkami i umywalką w pokoju socjalnym wykonać fartuch z płytek glazurowanych, do wysokości 1,6m i szer. 60cm poza obrys przyboru [alternatywnie można zastosować farby zabezpieczające typu lakier ] STOLARKA We wszystkich pomieszczeniach stolarka typowa, drzwi gładkie. ZABEZPIECZENIE PRZED NASŁONECZNIENIEM Okna należy wyposażyć w rolety ochronne. 7.0 INSTALACJE I URZĄDZENIA SANITARNE ZAOPATRZENIE W WODĘ Obiekt posiada wodę cieplą i zimną. Punkty poboru wody zlokalizowano w następujących pomieszczeniach: - izba recepturowa- umywalka - zmywalnia- zlewozmywak dwukomorowy - pokój socjalny- zlewozmywak jednokomorowy węzeł umywalka - izba ekspedycyjna- umywalka - węzeł sanitarny- umywalka, natrysk, wc- spłuczka ODPROWADZENIE ŚCIEKÓW Odprowadzenie ścieków sanitarnych do istniejącej w budynku sieci kanalizacyjnej. Wszystkie piony kanalizacyjne i poziomy obudować. INSTALACJA CENTRALNEGO OGRZEWANIA W aptece wykonana jest instalacja centralnego ogrzewania; grzejniki mają powierzchnię gładką, zapewniającą łatwość mycia i dezynfekcji. Grzejniki są rozmieszczone w sposób niekolidujący z projektowanym umeblowaniem. WENTYLACJA W lokalu istnieje wentylacja grawitacyjna o wymaganej krotności wymian. W wc jest zamontowany wentylator włączany ze światłem; wentylacja odrębna. W zmywalni i izbie recepturowej wentylacja o krotności wymian: zmywalnia 3 izba recepturowa 2 [nad digestorium istniejący odciąg bezpośredni na zewnątrz] W izbie ekspedycyjnej oraz w magazynach wykonana jest klimatyzacja. 6

7 Wentylacja i ogrzewanie zapewnią właściwą temperaturę oraz jakość powietrza w pomieszczeniach- zgodnie z obowiązującą normą. 8.0 INSTALACJE ELEKTRYCZNE We wszystkich pomieszczeniach wykonana jest instalacja oświetlenia oraz gniazd wtykowych. Natężenie oświetlenia zgodne z normą PN-EN :2012 Przy drzwiach wejściowych w poziomie parteru do apteki montować domofon. Przy drzwiach dostawczych na poziom piwnic zainstalować domofon. W zmywalni zamontować lampę bakteriobójczą. Wyłącznik lampy bakteriobójczej montować na zewnątrz pomieszczenia. Wyłącznik powinien być wyposażony w lampkę sygnalizującą włączenie lampy bakteriobójczej. Alternatywą jest lampa bakteriobójcza przepływowa. 9.0 ZESTAWIENIE WYPOSAŻENIA PODSTAWOWEGO UWAGI: przy robotach budowlano- instalacyjnych uwzględnić projektowane wyposażenie technologiczne przed zamówieniem mebli należy sprawdzić wymiary pomieszczeń z natury z uwagi na elementy wyposażenia istniejącego, które zostaną przemieszczone, podano orientacyjne [pomocnicze- nieprzekraczalne] wymiary projektowanego wyposażenia w poszczególnych pomieszczeniach ozn. Nazwa wyposażenia ilość /szt/ PIWNICE POM. NR 02 KOMORA PRZYJĘĆ 1 podest na leki w opakowaniach pośrednich [istn.] 3 2 podest na odstawianie kontenerów transportowych [80x60x20cm] 1 POM. NR 03 MAGAZYN ŚRODKÓW DEZYNFEKCYJNYCH, ŁATWOPALNYCH I ŻRĄCYCH 1 szafa magazynowa [istn.] 2 2 podest na leki w opakowaniach pośrednich [istn.] 1 3 termometr z higrometrem 1 POM. NR 04 MAGAZYN WYROBÓW MEDYCZNYCH 1 regał magazynowy [istn.] 1 2 regał magazynowy [istn.] 1 3 podest na leki w opakowaniach pośrednich [istn.] 1 4 termometr z higrometrem 1 POM. NR 05 ARCHIWUM 1 szafa magazynowa [istn.] 1 2 regał magazynowy[istn.] 2 3 biurko [istn.] 1 4 Krzesło [istn.] 1 POM. NR 06 MAGAZYN WYROBÓW MEDYCZNYCH 1 regał magazynowy [istn.] 1 2 regał magazynowy [istn.] 1 3 regał magazynowy [istn.] 1 4 podest na leki w opakowaniach pośrednich [istn.] 1 5 podest na leki w opakowaniach pośrednich [istn.] 1 7

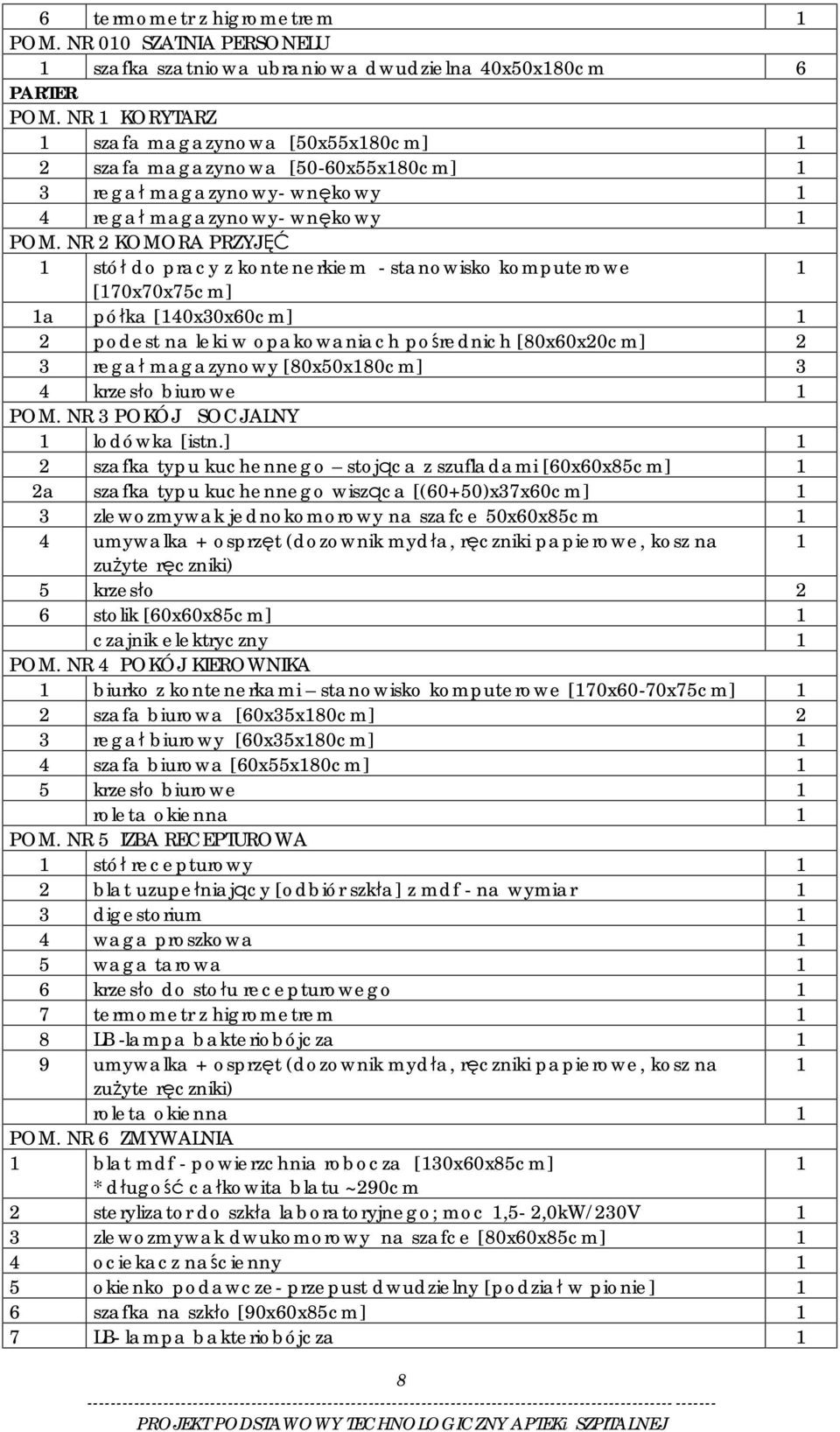

8 6 termometr z higrometrem 1 POM. NR 010 SZATNIA PERSONELU 1 szafka szatniowa ubraniowa dwudzielna 40x50x180cm 6 PARTER POM. NR 1 KORYTARZ 1 szafa magazynowa [50x55x180cm] 1 2 szafa magazynowa [50-60x55x180cm] 1 3 regał magazynowy- wnękowy 1 4 regał magazynowy- wnękowy 1 POM. NR 2 KOMORA PRZYJĘĆ 1 stół do pracy z kontenerkiem - stanowisko komputerowe 1 [170x70x75cm] 1a półka [140x30x60cm] 1 2 podest na leki w opakowaniach pośrednich [80x60x20cm] 2 3 regał magazynowy [80x50x180cm] 3 4 krzesło biurowe 1 POM. NR 3 POKÓJ SOCJALNY 1 lodówka [istn.] 1 2 szafka typu kuchennego stojąca z szufladami [60x60x85cm] 1 2a szafka typu kuchennego wisząca [(60+50)x37x60cm] 1 3 zlewozmywak jednokomorowy na szafce 50x60x85cm 1 4 umywalka + osprzęt (dozownik mydła, ręczniki papierowe, kosz na 1 zużyte ręczniki) 5 krzesło 2 6 stolik [60x60x85cm] 1 czajnik elektryczny 1 POM. NR 4 POKÓJ KIEROWNIKA 1 biurko z kontenerkami stanowisko komputerowe [170x60-70x75cm] 1 2 szafa biurowa [60x35x180cm] 2 3 regał biurowy [60x35x180cm] 1 4 szafa biurowa [60x55x180cm] 1 5 krzesło biurowe 1 roleta okienna 1 POM. NR 5 IZBA RECEPTUROWA 1 stół recepturowy 1 2 blat uzupełniający [odbiór szkła] z mdf - na wymiar 1 3 digestorium 1 4 waga proszkowa 1 5 waga tarowa 1 6 krzesło do stołu recepturowego 1 7 termometr z higrometrem 1 8 LB -lampa bakteriobójcza 1 9 umywalka + osprzęt (dozownik mydła, ręczniki papierowe, kosz na 1 zużyte ręczniki) roleta okienna 1 POM. NR 6 ZMYWALNIA 1 blat mdf - powierzchnia robocza [130x60x85cm] 1 * długość całkowita blatu ~290cm 2 sterylizator do szkła laboratoryjnego; moc 1,5-2,0kW/230V 1 3 zlewozmywak dwukomorowy na szafce [80x60x85cm] 1 4 ociekacz naścienny 1 5 okienko podawcze- przepust dwudzielny [podział w pionie] 1 6 szafka na szkło [90x60x85cm] 1 7 LB- lampa bakteriobójcza 1 8

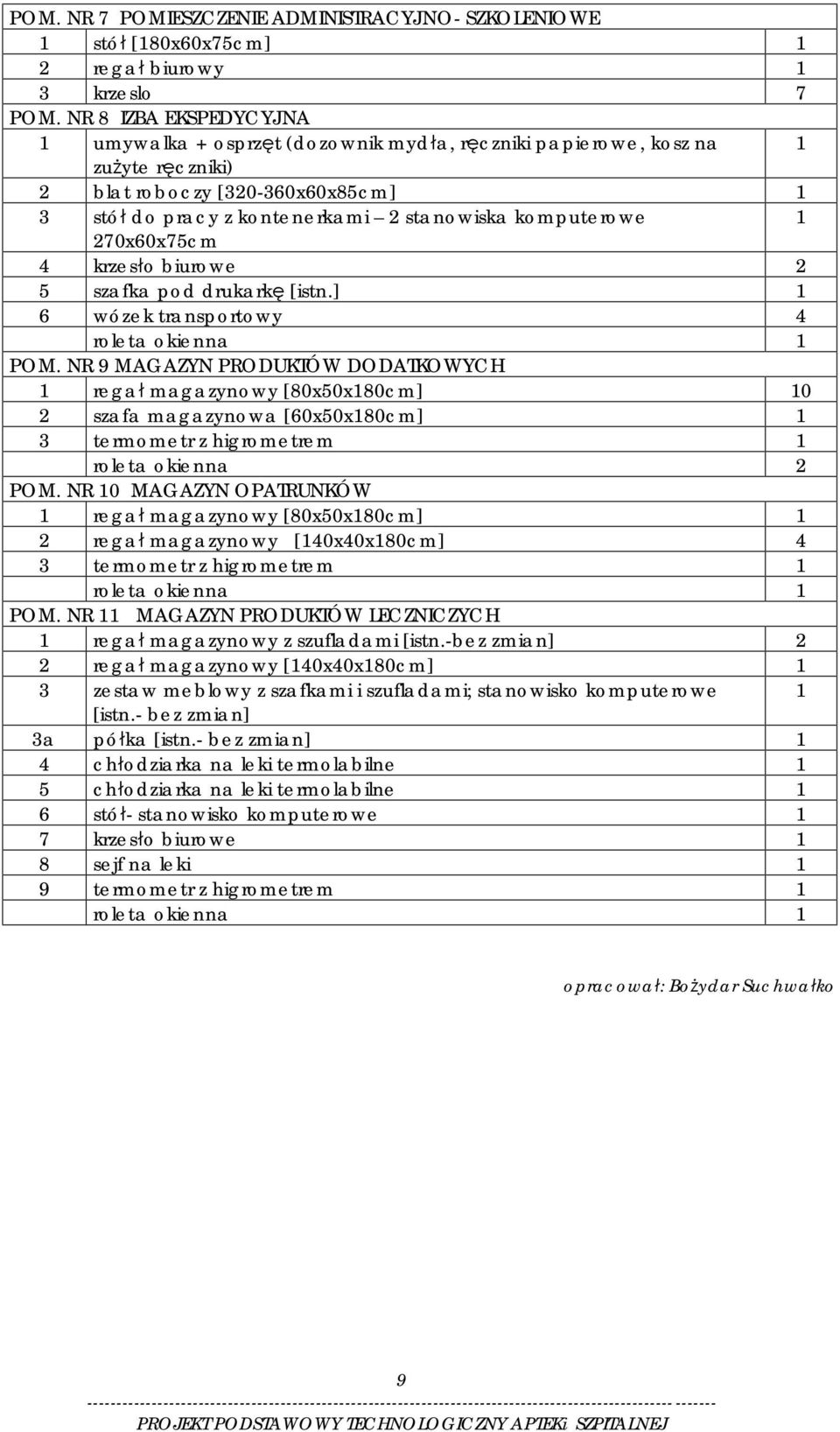

9 POM. NR 7 POMIESZCZENIE ADMINISTRACYJNO- SZKOLENIOWE 1 stół [180x60x75cm] 1 2 regał biurowy 1 3 krzeslo 7 POM. NR 8 IZBA EKSPEDYCYJNA 1 umywalka + osprzęt (dozownik mydła, ręczniki papierowe, kosz na 1 zużyte ręczniki) 2 blat roboczy [ x60x85cm] 1 3 stół do pracy z kontenerkami 2 stanowiska komputerowe 1 270x60x75cm 4 krzesło biurowe 2 5 szafka pod drukarkę [istn.] 1 6 wózek transportowy 4 roleta okienna 1 POM. NR 9 MAGAZYN PRODUKTÓW DODATKOWYCH 1 regał magazynowy [80x50x180cm] 10 2 szafa magazynowa [60x50x180cm] 1 3 termometr z higrometrem 1 roleta okienna 2 POM. NR 10 MAGAZYN OPATRUNKÓW 1 regał magazynowy [80x50x180cm] 1 2 regał magazynowy [140x40x180cm] 4 3 termometr z higrometrem 1 roleta okienna 1 POM. NR 11 MAGAZYN PRODUKTÓW LECZNICZYCH 1 regał magazynowy z szufladami [istn.-bez zmian] 2 2 regał magazynowy [140x40x180cm] 1 3 zestaw meblowy z szafkami i szufladami; stanowisko komputerowe 1 [istn.- bez zmian] 3a półka [istn.- bez zmian] 1 4 chłodziarka na leki termolabilne 1 5 chłodziarka na leki termolabilne 1 6 stół- stanowisko komputerowe 1 7 krzesło biurowe 1 8 sejf na leki 1 9 termometr z higrometrem 1 roleta okienna 1 opracował: Bożydar Suchwałko 9

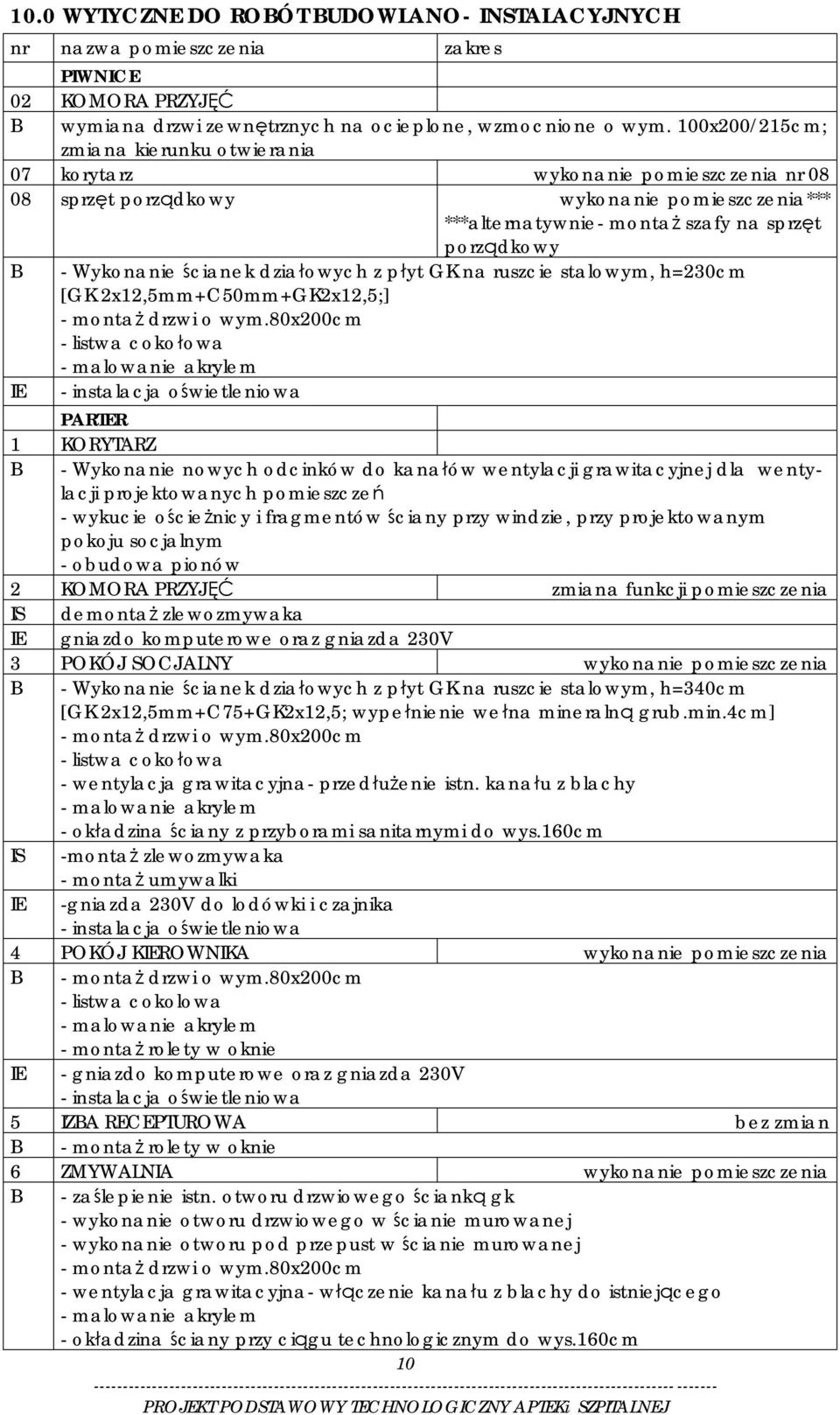

10 10.0 WYTYCZNE DO ROBÓT BUDOWLANO- INSTALACYJNYCH nr nazwa pomieszczenia zakres PIWNICE 02 KOMORA PRZYJĘĆ B wymiana drzwi zewnętrznych na ocieplone, wzmocnione o wym. 100x200/215cm; zmiana kierunku otwierania 07 korytarz wykonanie pomieszczenia nr sprzęt porządkowy wykonanie pomieszczenia*** ***alternatywnie- montaż szafy na sprzęt porządkowy B - Wykonanie ścianek działowych z płyt GK na ruszcie stalowym, h=230cm [GK 2x12,5mm+C50mm+GK2x12,5;] - montaż drzwi o wym.80x200cm - listwa cokołowa IE - instalacja oświetleniowa PARTER 1 KORYTARZ B - Wykonanie nowych odcinków do kanałów wentylacji grawitacyjnej dla wentylacji projektowanych pomieszczeń - wykucie ościeżnicy i fragmentów ściany przy windzie, przy projektowanym pokoju socjalnym - obudowa pionów 2 KOMORA PRZYJĘĆ zmiana funkcji pomieszczenia IS demontaż zlewozmywaka IE gniazdo komputerowe oraz gniazda 230V 3 POKÓJ SOCJALNY wykonanie pomieszczenia B - Wykonanie ścianek działowych z płyt GK na ruszcie stalowym, h=340cm [GK 2x12,5mm+C75+GK2x12,5; wypełnienie wełna mineralną grub.min.4cm] - montaż drzwi o wym.80x200cm - listwa cokołowa - wentylacja grawitacyjna- przedłużenie istn. kanału z blachy - okładzina ściany z przyborami sanitarnymi do wys.160cm IS -montaż zlewozmywaka - montaż umywalki IE -gniazda 230V do lodówki i czajnika - instalacja oświetleniowa 4 POKÓJ KIEROWNIKA wykonanie pomieszczenia B - montaż drzwi o wym.80x200cm - listwa cokolowa - montaż rolety w oknie IE - gniazdo komputerowe oraz gniazda 230V - instalacja oświetleniowa 5 IZBA RECEPTUROWA bez zmian B - montaż rolety w oknie 6 ZMYWALNIA wykonanie pomieszczenia B - zaślepienie istn. otworu drzwiowego ścianką gk - wykonanie otworu drzwiowego w ścianie murowanej - wykonanie otworu pod przepust w ścianie murowanej - montaż drzwi o wym.80x200cm - wentylacja grawitacyjna- włączenie kanału z blachy do istniejącego - okładzina ściany przy ciągu technologicznym do wys.160cm 10

11 IS - montaż zlewozmywaka, IE - gniazda 230V - instalacja oświetleniowa 7 POM. ADMINISTRACYJNO- SZKOLENIOWE Wykonanie pomieszczenia B - wentylacja grawitacyjna- włączenie kanału z blachy do istniejącego - okładzina ściany przy ciągu technologicznym do wys.160cm IE - instalacja oświetleniowa 8 IZBA EKSPEDYCYJNA B - Wykonanie ścianki działowej z płyt GK na ruszcie stalowym, h=200cm [GK 2x12,5mm+75+GK2x12,5; wypełnienie wełną mineralną grub.min.4cm] - montaż rolety w oknie IE - gniazda komputerowe oraz gniazda 230V 9 MAGAZYN PRODUKTÓW DODATKOWYCH bez zmian - montaż rolety w oknie 10 MAGAZYN OPATRUNKÓW bez zmian - montaż rolety w oknie 11 MAGAZYN PRODUKTÓW LECZNICZYCH - montaż rolety w oknie IE - gniazda 230V do lodówki 2 szt. - gniazdo komputerowe UWAGA: Powyższy zakres robót należy rozpatrywać łącznie z rysunkami i opisem technicznym opracowała: Anna Suchwałko 11
