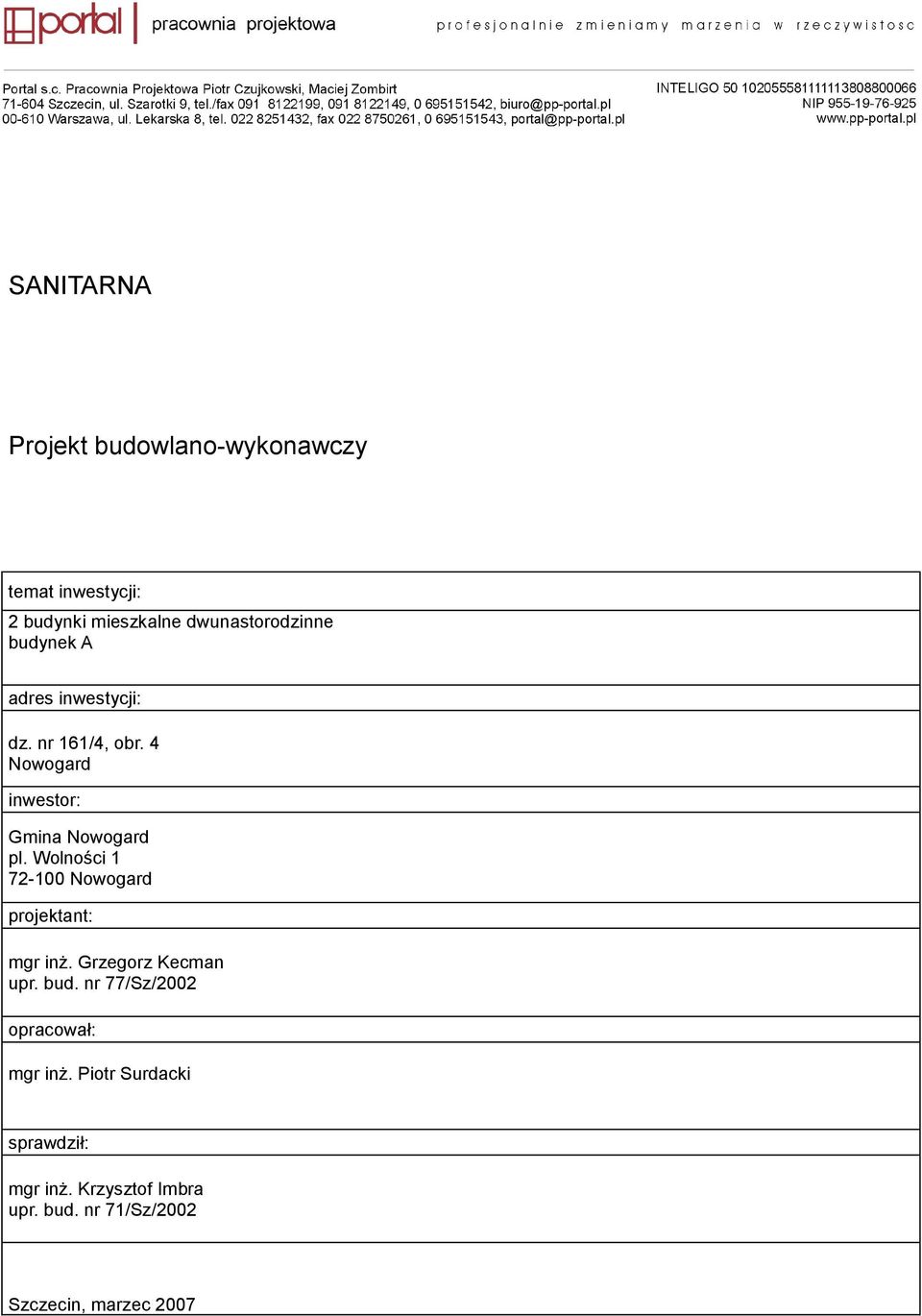

1 SANITARNA Projekt budowlano-wykonawczy temat inwestycji: 2 budynki mieszkalne dwunastorodzinne budynek A adres inwestycji: dz. nr 161/4, obr. 4 Nowogard inwestor: Gmina Nowogard pl. Wolności Nowogard projektant: mgr inż. Grzegorz Kecman upr. bud. nr 77/Sz/2002 opracował: mgr inż. Piotr Surdacki sprawdził: mgr inż. Krzysztof Imbra upr. bud. nr 71/Sz/2002 Szczecin, marzec 2007

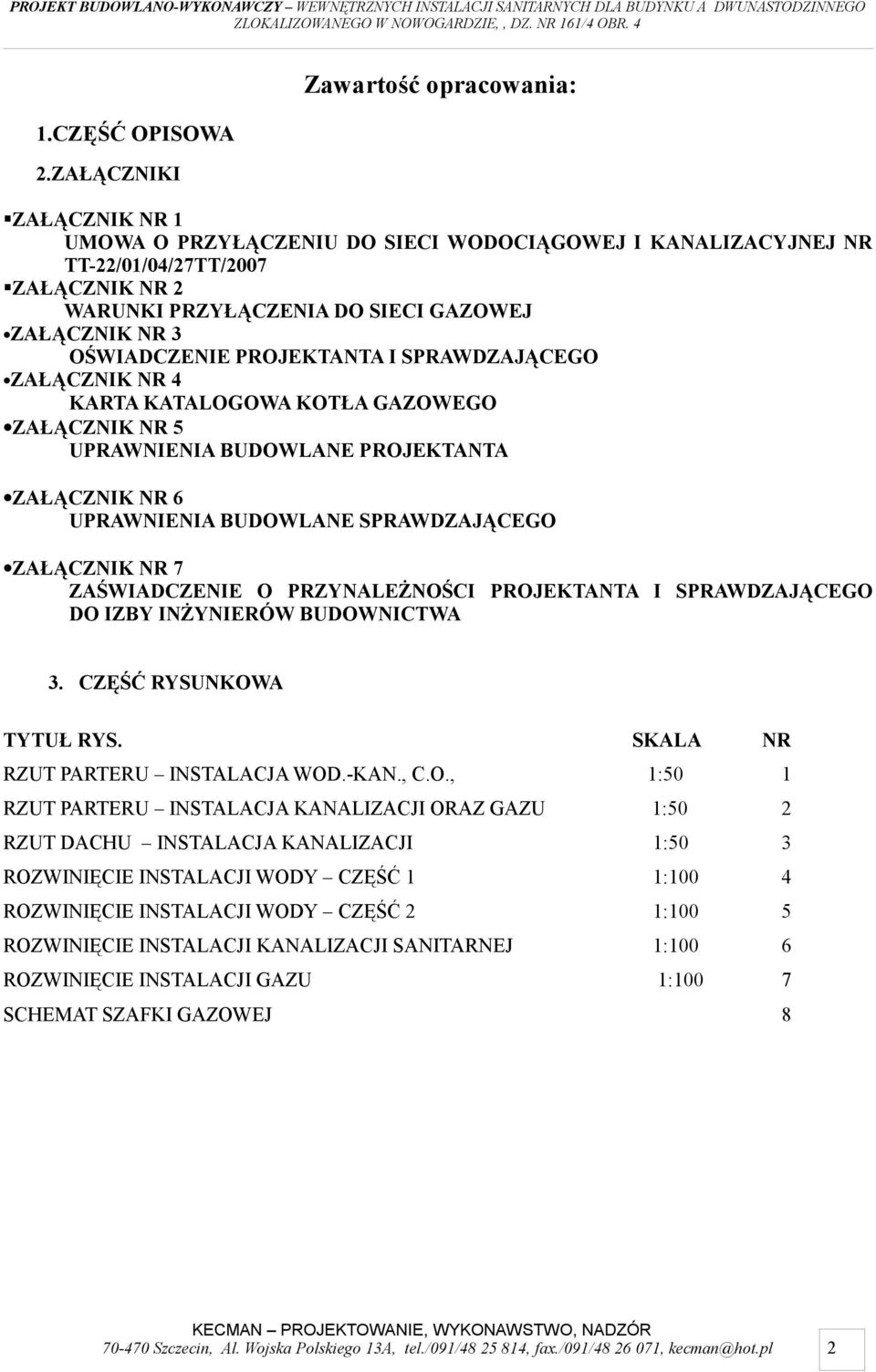

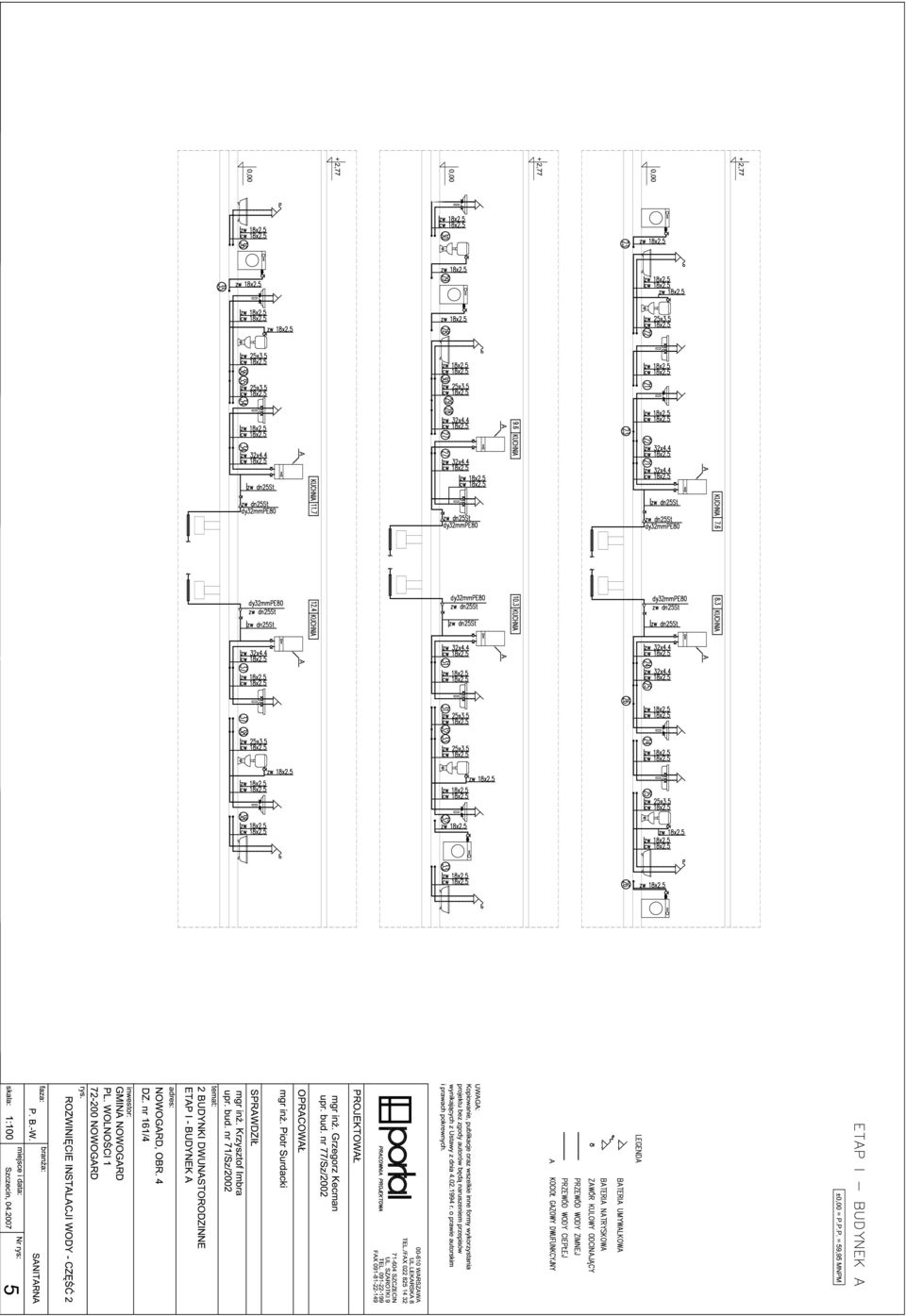

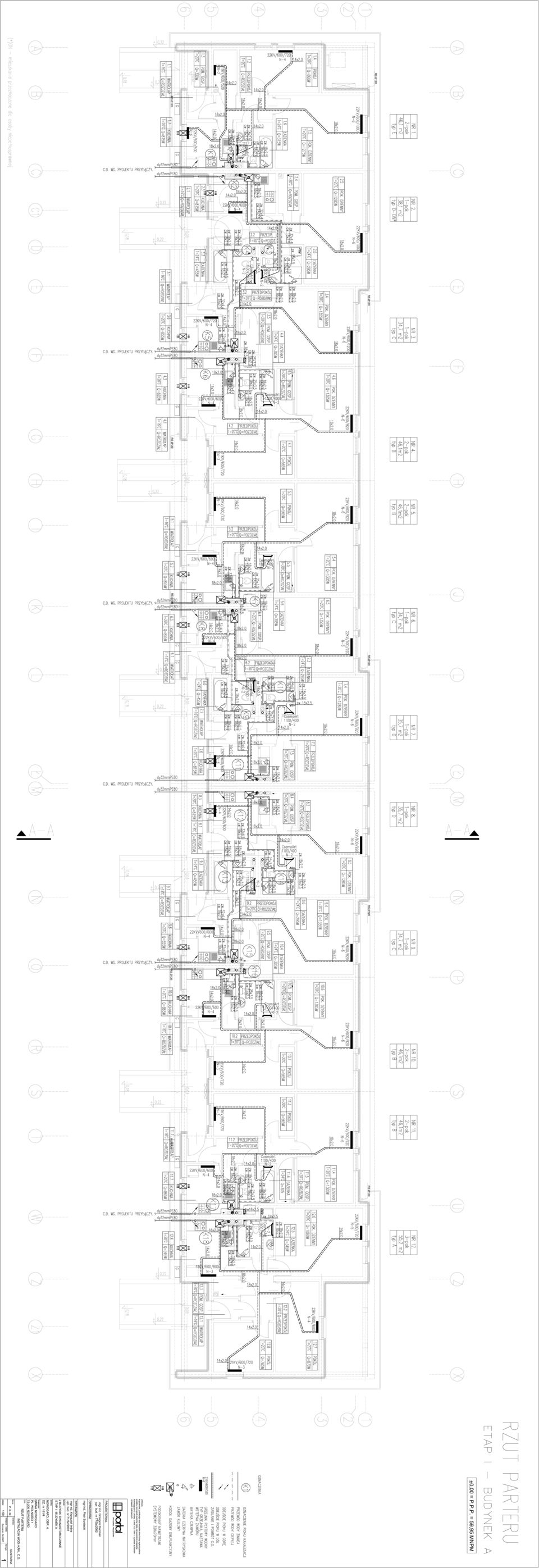

2 1.CZĘŚĆ OPISOWA 2.ZAŁĄCZNIKI Zawartość opracowania: ZAŁĄCZNIK NR 1 UMOWA O PRZYŁĄCZENIU DO SIECI WODOCIĄGOWEJ I KANALIZACYJNEJ NR TT-22/01/04/27TT/2007 ZAŁĄCZNIK NR 2 WARUNKI PRZYŁĄCZENIA DO SIECI GAZOWEJ ZAŁĄCZNIK NR 3 OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO ZAŁĄCZNIK NR 4 KARTA KATALOGOWA KOTŁA GAZOWEGO ZAŁĄCZNIK NR 5 UPRAWNIENIA BUDOWLANE PROJEKTANTA ZAŁĄCZNIK NR 6 UPRAWNIENIA BUDOWLANE SPRAWDZAJĄCEGO ZAŁĄCZNIK NR 7 ZAŚWIADCZENIE O PRZYNALEŻNOŚCI PROJEKTANTA I SPRAWDZAJĄCEGO DO IZBY INŻYNIERÓW BUDOWNICTWA 3. CZĘŚĆ RYSUNKOWA TYTUŁ RYS. SKALA NR RZUT PARTERU INSTALACJA WOD.-KAN., C.O., 1:50 1 RZUT PARTERU INSTALACJA KANALIZACJI ORAZ GAZU 1:50 2 RZUT DACHU INSTALACJA KANALIZACJI 1:50 3 ROZWINIĘCIE INSTALACJI WODY CZĘŚĆ 1 1:100 4 ROZWINIĘCIE INSTALACJI WODY CZĘŚĆ 2 1:100 5 ROZWINIĘCIE INSTALACJI KANALIZACJI SANITARNEJ 1:100 6 ROZWINIĘCIE INSTALACJI GAZU 1:100 7 SCHEMAT SZAFKI GAZOWEJ Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 2

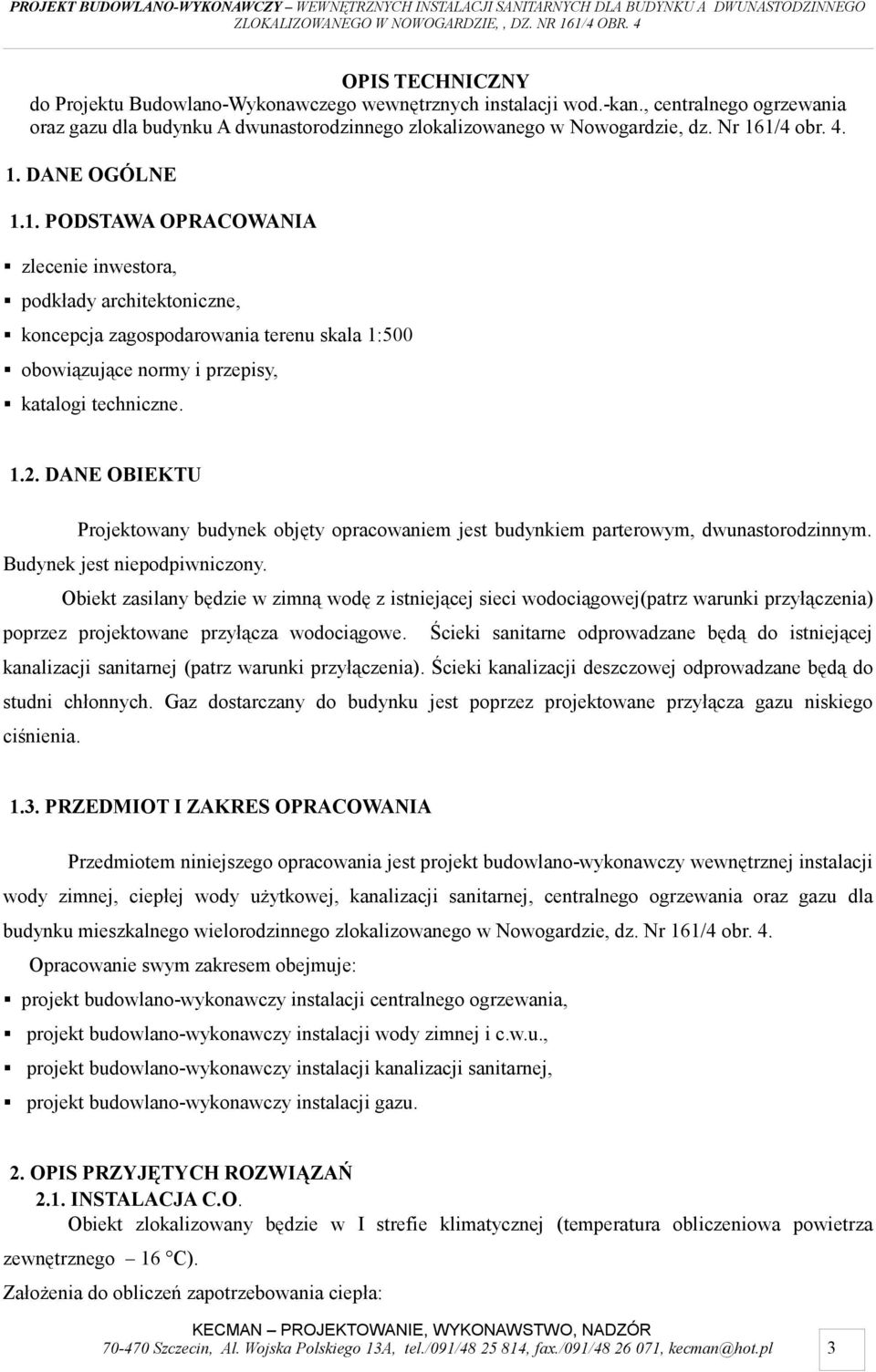

3 OPIS TECHNICZNY do Projektu Budowlano-Wykonawczego wewnętrznych instalacji wod.-kan., centralnego ogrzewania oraz gazu dla budynku A dwunastorodzinnego zlokalizowanego w Nowogardzie, dz. Nr 161/4 obr DANE OGÓLNE 1.1. PODSTAWA OPRACOWANIA zlecenie inwestora, podkłady architektoniczne, koncepcja zagospodarowania terenu skala 1:500 obowiązujące normy i przepisy, katalogi techniczne DANE OBIEKTU Projektowany budynek objęty opracowaniem jest budynkiem parterowym, dwunastorodzinnym. Budynek jest niepodpiwniczony. Obiekt zasilany będzie w zimną wodę z istniejącej sieci wodociągowej(patrz warunki przyłączenia) poprzez projektowane przyłącza wodociągowe. Ścieki sanitarne odprowadzane będą do istniejącej kanalizacji sanitarnej (patrz warunki przyłączenia). Ścieki kanalizacji deszczowej odprowadzane będą do studni chłonnych. Gaz dostarczany do budynku jest poprzez projektowane przyłącza gazu niskiego ciśnienia PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy wewnętrznej instalacji wody zimnej, ciepłej wody użytkowej, kanalizacji sanitarnej, centralnego ogrzewania oraz gazu dla budynku mieszkalnego wielorodzinnego zlokalizowanego w Nowogardzie, dz. Nr 161/4 obr. 4. Opracowanie swym zakresem obejmuje: projekt budowlano-wykonawczy instalacji centralnego ogrzewania, projekt budowlano-wykonawczy instalacji wody zimnej i c.w.u., projekt budowlano-wykonawczy instalacji kanalizacji sanitarnej, projekt budowlano-wykonawczy instalacji gazu. 2. OPIS PRZYJĘTYCH ROZWIĄZAŃ 2.1. INSTALACJA C.O. Obiekt zlokalizowany będzie w I strefie klimatycznej (temperatura obliczeniowa powietrza zewnętrznego 16 C). Założenia do obliczeń zapotrzebowania ciepła: Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 3

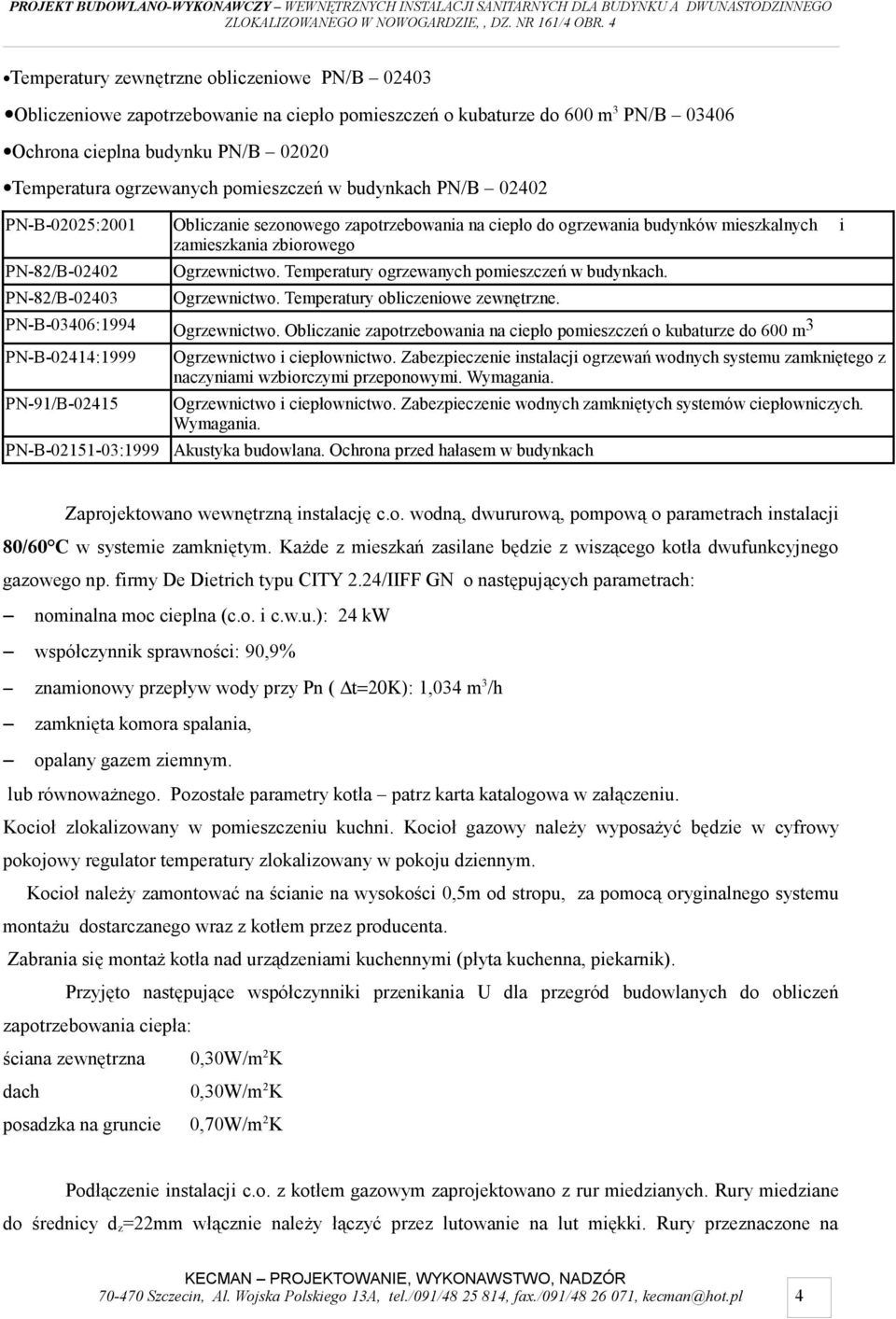

4 Temperatury zewnętrzne obliczeniowe PN/B Obliczeniowe zapotrzebowanie na ciepło pomieszczeń o kubaturze do 600 m 3 PN/B Ochrona cieplna budynku PN/B Temperatura ogrzewanych pomieszczeń w budynkach PN/B PN-B-02025:2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego PN-82/B PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach. Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. PN-B-03406:1994 Ogrzewnictwo. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m 3 PN-B-02414:1999 PN-91/B PN-B :1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania. Akustyka budowlana. Ochrona przed hałasem w budynkach Zaprojektowano wewnętrzną instalację c.o. wodną, dwururową, pompową o parametrach instalacji 80/60 C w systemie zamkniętym. Każde z mieszkań zasilane będzie z wiszącego kotła dwufunkcyjnego gazowego np. firmy De Dietrich typu CITY 2.24/IIFF GN o następujących parametrach: nominalna moc cieplna (c.o. i c.w.u.): 24 kw współczynnik sprawności: 90,9% znamionowy przepływ wody przy Pn ( t=20κ): 1,034 m 3 /h zamknięta komora spalania, opalany gazem ziemnym. lub równoważnego. Pozostałe parametry kotła patrz karta katalogowa w załączeniu. Kocioł zlokalizowany w pomieszczeniu kuchni. Kocioł gazowy należy wyposażyć będzie w cyfrowy pokojowy regulator temperatury zlokalizowany w pokoju dziennym. Kocioł należy zamontować na ścianie na wysokości 0,5m od stropu, za pomocą oryginalnego systemu montażu dostarczanego wraz z kotłem przez producenta. Zabrania się montaż kotła nad urządzeniami kuchennymi (płyta kuchenna, piekarnik). Przyjęto następujące współczynniki przenikania U dla przegród budowlanych do obliczeń zapotrzebowania ciepła: ściana zewnętrzna 0,30W/m 2 K dach 0,30W/m 2 K posadzka na gruncie 0,70W/m 2 K Podłączenie instalacji c.o. z kotłem gazowym zaprojektowano z rur miedzianych. Rury miedziane do średnicy d z =22mm włącznie należy łączyć przez lutowanie na lut miękki. Rury przeznaczone na Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 4

5 instalacje winny być wykonane z miedzi odtlenionej fosforem o zawartości : Cu+Ag>= 99,90%; 0,015% <P=< 0,040%. Projektuje się rury w stanie półtwardym oznakowane wg pr EN 133/99 R250. Rury w stanie półtwardym produkowane są w zakresie średnic od 6 267mm i dostarczone w prostych odcinkach 3 i 5m. Instalacje c.o. od kotła do grzejników projektuje się np. w systemie KAN-therm lub równoważnym z przewodów PE-Xc (z osłoną antydyfuzyjną) prowadzonych w systemie rur osłonowych rura w rurze (przewody prowadzone w rurach osłonowych peszla ). Właściwości fizyczne rur PE-Xc: współczynnik przewodności cieplnej: 0,41 W/mK, gęstość tworzywa: 0,94 g/cm 3, chropowatość wewnętrzna rury (bezwzględna): 0,005 mm, graniczne temperatury stosowania: od - 40 do + 95 C. Przewody układane będą w warstwie izolacji podłogowej, zabezpieczone przed zalaniem szlichtą cementową. Należy przewidzieć mocowanie rur specjalnymi uchwytami do podłoża, aby zabezpieczyć je przed wypływem w trakcie wykonania wylewki betonowej. Ze względu na konieczność chowania trójników w podłodze należy stosować złącza zaciskowe z pierścieniem pełnym osadzonym przy pomocy praski. W celu uniknięcia niebezpieczeństwa przebicia przewodów instalacji elektrycznych głębokość osadzania kołków mocujących w posadzce do max. 6cm. Dopuszcza się stosowanie innego (równorzędnego) sytemu rur z tworzyw sztucznych pod warunkiem zachowania wytycznych producenta systemu. Wszystkie średnice rur oraz nastawy wstępne zaworów pokazano na rzutach instalacji c.o. Jako elementy grzejne zaprojektowano grzejniki stalowe płytowe np. firmy VNH typ CosmoNova KV lub równoważne zintegrowane zasilane od dołu. W łazience projektuje się grzejniki drabinkowe np. firmy VNH typ CosmoArt lub równoważne. Grzejniki drabinkowe CosmoArt należy dodatkowo wyposażyć w zawory termostatyczne np. firmy Danfoss typ RTD-N z głowicami termostatycznymi np. Danfoss seria RTD z wbudowanym czujnikiem cieczowym, a na gałązce powrotnej w zawór grzejnikowy odcinający np. firmy Danfoss typ RLV. Grzejniki zasilane od dołu należy wyposażyć w zawór kulowy podwójny np. firmy Oventrop typu Multiflex lub równoważny. Grzejniki zintegrowane należy wyposażyć w głowicę termostatyczną. Grzejniki należy mocować do ścian za pomocą firmowych zestawów montażowych. Zestawienie grzejników: Lp. Typ grzejnika Ilość [szt.] Moc grzewcza [W] 1 11/KV/600/600/ /KV/600/600/ Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 5

6 3 11/KV/600/600/ /KV/600/600/ /KV/600/600/ /KV/600/600/ /KV/600/600/ /KV/600/600/ /KV/600/600/ CosmoArt 1100/ CosmoArt 1100/ CosmoArt 1100/ CosmoArt 1100/ Wszystkie przejścia przewodów c.o. przez przegrody budowlane (ściany) należy wykonać w tulejach ochronnych z tworzywa sztucznego o dwie dymensje większych. W obszarze tulei nie może być wykonane żadne połączenie na przewodzie. Przejścia przez przegrody budowlane należy zaizolować IZOLACJA PRZEWODÓW Przewody c.o. z miedzi należy izolować termicznie otulinami wykonanymi ze sztywnej pianki poliuretanowej w płaszczu osłonowym z folii PCV np. firmy Armacell typ Tubolit DG lub równoważnymi o współczynniku przewodzenia ciepła przy średniej temperaturze +40 C równym 0,035 W/mK. Obliczenie grubości izolacji zgodnie z PN-85/B Dopuszcza się zastosowanie innej izolacji pod warunkiem spełnienia wymagań technicznych. 15x1,0; 18x1,0; 22x1,0; 28x1,5 gr. 20 mm REGULACJA HYDRAULICZNA Przewidziano jeden stopień regulacji hydraulicznej instalacji: zawory grzejnikowe z nastawą wstępną i głowicą termostatyczną np. firmy Danfoss lub równoważne ODPOWIETRZENIE INSTALACJI C.O. Odpowietrzenie instalacji przewidziano za pomocą ręcznych odpowietrzników przy grzejnikach (każdy grzejnik CosmoNova KV wyposażony jest fabrycznie w odpowietrznik oraz korek ) oraz odpowietrznika na kotle c.o INSTALACJA WODY ZIMNEJ I CIEPŁEJ WODY UŻYTKOWEJ Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 6

7 PN-84/B PN-92/B PN-92/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Oznaczenia. Instalacje wodociągowe. Wymagania w projektowaniu wraz z zmianą PN-B 01706:1992/Az1:1999 Instalacje kanalizacyjne. Wymagania w projektowaniu. Budynek będzie zasilany w wodę z projektowanych przyłączy wodociągowych (osobne przyłącze dla każdego mieszkania). Projekt przyłączy wody nie jest objęty zakresem niniejszego opracowania i stanowi odrębne opracowanie. W celu opomiarowania zużycia wody zimnej przez wszystkich mieszkańców budynku projektuje się studnię wodomierzową na granicy działki 161/4 obr. 4 wyposażoną w wodomierz skrzydełkowy jedno strumieniowy. Przed i za wodomierzami projektuje się armaturę odcinającą. W celu opomiarowania zużycia wody zimnej przez indywidualnych odbiorców zaprojektowano dla każdego z mieszkań wodomierz skrzydełkowy jednostrumieniowy np. według katalogu np. firmy PoWoGaz S.A. typu JS1,5 dn15 lub równoważny. Wodomierze zlokalizowane będą w studniach wodomierzowych zlokalizowanych przed budynkiem. W każdej studzience wodomierzowej projektuje się dwa zestawy wodomierzowe. Przed i za wodomierzami projektuje się armaturę odcinającą. Za każdym wodomierzem zaprojektowano zawór antyskażeniowy zgodnie z normą PN-B-01706/Az1:1999. Zaprojektowano sześć studzienek wodomierzowych wyposażonych w dwa zestawy wodomierzowe. Studzienki wodomierzowe wchodzą w zakres projektu przyłączy wodociągowych, nie są objęte niniejszym opracowaniem i stanowią odrębne opracowanie. Dla każdego z mieszkań zaprojektowano instalację np. firmy KAN w systemie KAN-therm lub równoważnym z przewodów PEX-c (z osłoną antydyfuzyjną). Rozprowadzenie instalacji wody zimnej i ciepłej zaprojektowano z rur z polietylenu sieciowego PEX-c firmy KAN prowadzonych w systemie rur osłonowych rura w rurze (przewody prowadzone w rurach osłonowych peszla ) w posadzce podłogi i częściowo w ścianach. Przewody układane będą w warstwie izolacji podłogowej, zabezpieczone przed zalaniem szlichtą cementową. Należy przewidzieć mocowanie rur specjalnymi uchwytami do podłoża, aby zabezpieczyć je przed wypływem w trakcie wykonania wylewki betonowej. Ze względu na konieczność chowania trójników w podłodze należy stosować złącza zaciskowe z pierścieniem pełnym osadzonym osadzonym przy pomocy praski. W celu uniknięcia niebezpieczeństwa przebicia przewodów instalacji elektrycznych głębokość osadzania kołków mocujących w posadzce do max. 6 cm. Połączenia przewodów dokonuje się za pomocą złączek zaciskowych z zastosowaniem kształtek mosiężnych. W miejscach podłączeń baterii, zaworów czerpalnych i zaworów odcinających przewiduje się zastosowanie złączek metalowych gwintowanych. Do uszczelnienia łączników należy stosować taśmę lub pastę teflonową. Dopuszcza się stosowanie innego (równorzędnego) systemu rur z tworzyw sztucznych pod warunkiem zachowania wytycznych producenta systemu Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 7

8 Wodę zimną i ciepłą należy doprowadzić do poszczególnych przyborów sanitarnych zgodnie z częścią graficzną. Rury wody zimnej z rur stalowych prowadzonych nad posadzką (odcinek od wyjścia rury na posadzkę do kotła) ocieplić otulinami ze spienionego PE jednowarstwowego grubości 9 mm. Armatura czerpna typowa, standardowa produkcji krajowej. Zlewozmywaki w kuchniach projektuje się emaliowane montowane na stojakach stalowych. Instalację należy wykonać zgodnie z wytycznymi producenta rur. Zestawienie przyborów sanitarnych dla 1 mieszkania: Umywalek Zlewozmywaków 1 szt. 1 szt. Wanien (natrysk*) 1 szt. Misek ustępowych Pralek automatycznych 1 szt. 1 szt. * w natrysk wyposażone jest mieszkanie dla osoby niepełnosprawnej Obliczeniowy przepływ sekundowy: q sek. = 0,43dm 3 /s. Zestawienie przyborów sanitarnych dla całego budynku: Umywalek Zlewozmywaków Wanien Misek ustępowych Pralek automatycznych 12 szt. 12 szt. 11 szt.+ bateria natryskowa 12 szt. 12 szt. Oprowadzenie wody z brodzika w mieszkaniu dla osoby niepełnosprawnej odbywa sie za pomocą wpustu podłogowego. Brodzik projektuje się wykonać poprzez lokalne obniżenie w płaszczyźnie posadzki z ułożeniem płytek ceramicznych podłogowych ze spadkiem 2% w kierunku wpustu podłogowego. Obliczeniowy przepływ sekundowy: q sek. = 1,58dm 3 /s. Próba szczelności instalacji powinna zostać wykonana zgodnie z wytycznymi zawartymi w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Przed przystąpieniem do próby ciśnieniowej należy odłączyć wszystkie elementy i armaturę, które przy ciśnieniu wyższym od ciśnienia pracy mogłyby zakłócić próbę lub ulec uszkodzeniu INSTALACJA KANALIZACJI SANITARNEJ Ścieki kanalizacji sanitarnej odprowadzane będą do projektowanych przyłączy kanalizacji sanitarnej(oddzielne przyłącze dla każdego mieszkania) wg odrębnego opracowania. Całą instalację projektuje się w systemie np. firmy Wavin lub równoważnym. Poziomy kanalizacji sanitarnej należy prowadzić w posadzce oraz po ścianach wyprowadzając ścieki na zewnątrz budynku do studzienek rewizyjnych ze spadkami podanymi w części graficznej. Przejścia przez ściany przewodów kanalizacyjnych należy wykonać w tulejach ochronnych Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 8

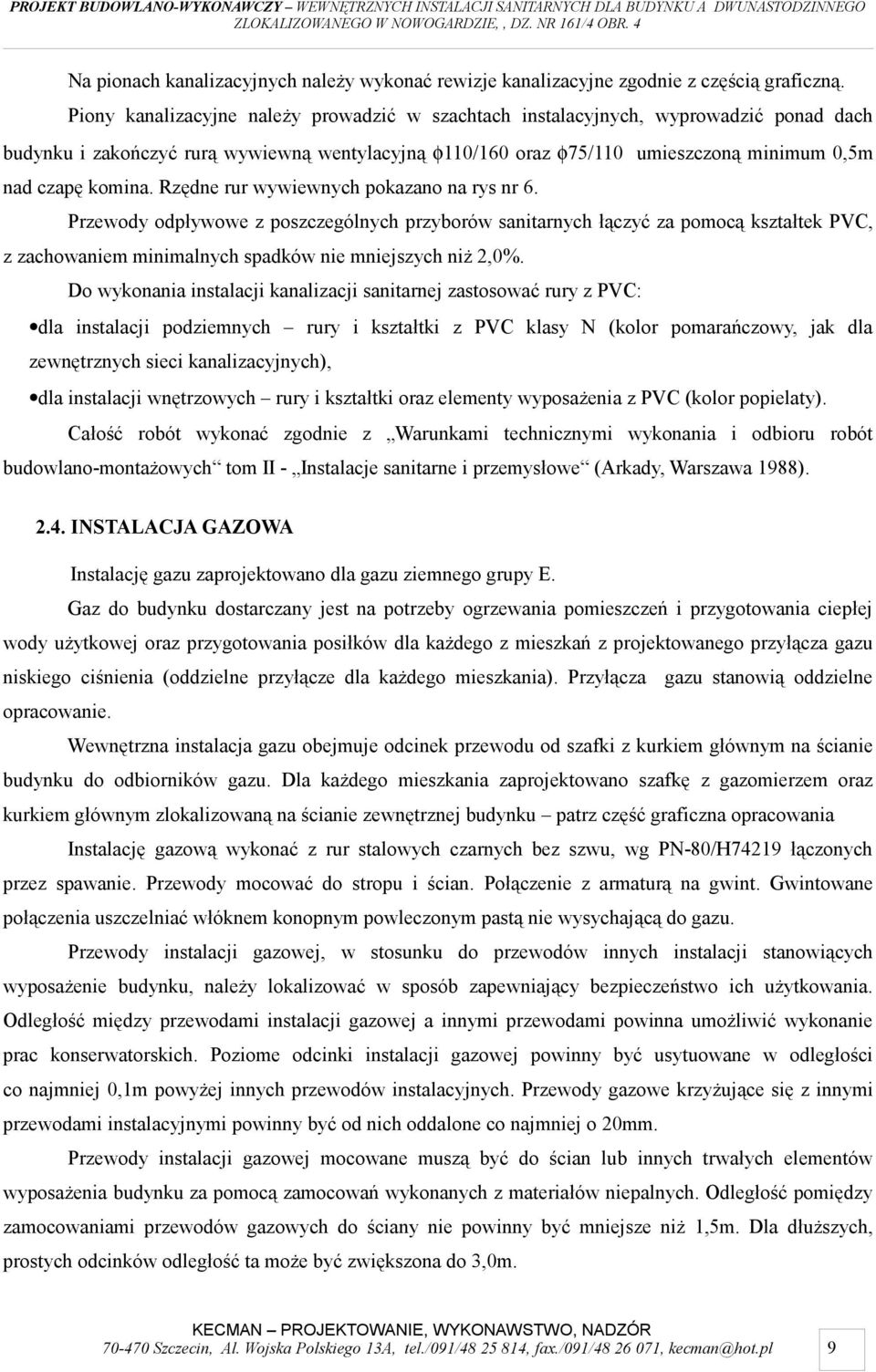

9 Na pionach kanalizacyjnych należy wykonać rewizje kanalizacyjne zgodnie z częścią graficzną. Piony kanalizacyjne należy prowadzić w szachtach instalacyjnych, wyprowadzić ponad dach budynku i zakończyć rurą wywiewną wentylacyjną φ110/160 oraz φ75/110 umieszczoną minimum 0,5m nad czapę komina. Rzędne rur wywiewnych pokazano na rys nr 6. Przewody odpływowe z poszczególnych przyborów sanitarnych łączyć za pomocą kształtek PVC, z zachowaniem minimalnych spadków nie mniejszych niż 2,0%. Do wykonania instalacji kanalizacji sanitarnej zastosować rury z PVC: dla instalacji podziemnych rury i kształtki z PVC klasy N (kolor pomarańczowy, jak dla zewnętrznych sieci kanalizacyjnych), dla instalacji wnętrzowych rury i kształtki oraz elementy wyposażenia z PVC (kolor popielaty). Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom II - Instalacje sanitarne i przemysłowe (Arkady, Warszawa 1988) INSTALACJA GAZOWA Instalację gazu zaprojektowano dla gazu ziemnego grupy E. Gaz do budynku dostarczany jest na potrzeby ogrzewania pomieszczeń i przygotowania ciepłej wody użytkowej oraz przygotowania posiłków dla każdego z mieszkań z projektowanego przyłącza gazu niskiego ciśnienia (oddzielne przyłącze dla każdego mieszkania). Przyłącza gazu stanowią oddzielne opracowanie. Wewnętrzna instalacja gazu obejmuje odcinek przewodu od szafki z kurkiem głównym na ścianie budynku do odbiorników gazu. Dla każdego mieszkania zaprojektowano szafkę z gazomierzem oraz kurkiem głównym zlokalizowaną na ścianie zewnętrznej budynku patrz część graficzna opracowania Instalację gazową wykonać z rur stalowych czarnych bez szwu, wg PN-80/H74219 łączonych przez spawanie. Przewody mocować do stropu i ścian. Połączenie z armaturą na gwint. Gwintowane połączenia uszczelniać włóknem konopnym powleczonym pastą nie wysychającą do gazu. Przewody instalacji gazowej, w stosunku do przewodów innych instalacji stanowiących wyposażenie budynku, należy lokalizować w sposób zapewniający bezpieczeństwo ich użytkowania. Odległość między przewodami instalacji gazowej a innymi przewodami powinna umożliwić wykonanie prac konserwatorskich. Poziome odcinki instalacji gazowej powinny być usytuowane w odległości co najmniej 0,1m powyżej innych przewodów instalacyjnych. Przewody gazowe krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 20mm. Przewody instalacji gazowej mocowane muszą być do ścian lub innych trwałych elementów wyposażenia budynku za pomocą zamocowań wykonanych z materiałów niepalnych. Odległość pomiędzy zamocowaniami przewodów gazowych do ściany nie powinny być mniejsze niż 1,5m. Dla dłuższych, prostych odcinków odległość ta może być zwiększona do 3,0m Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 9

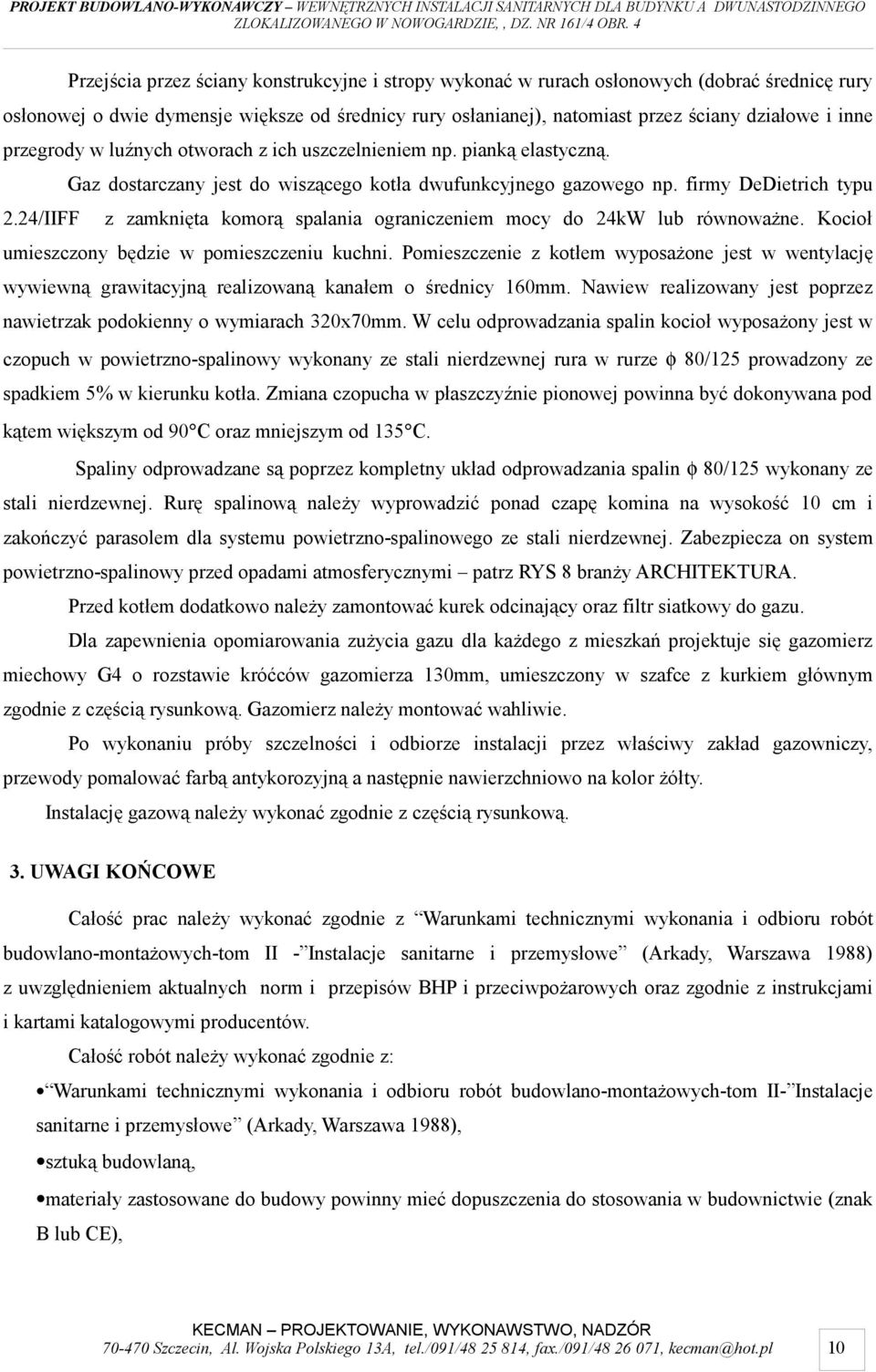

10 Przejścia przez ściany konstrukcyjne i stropy wykonać w rurach osłonowych (dobrać średnicę rury osłonowej o dwie dymensje większe od średnicy rury osłanianej), natomiast przez ściany działowe i inne przegrody w luźnych otworach z ich uszczelnieniem np. pianką elastyczną. Gaz dostarczany jest do wiszącego kotła dwufunkcyjnego gazowego np. firmy DeDietrich typu 2.24/IIFF z zamknięta komorą spalania ograniczeniem mocy do 24kW lub równoważne. Kocioł umieszczony będzie w pomieszczeniu kuchni. Pomieszczenie z kotłem wyposażone jest w wentylację wywiewną grawitacyjną realizowaną kanałem o średnicy 160mm. Nawiew realizowany jest poprzez nawietrzak podokienny o wymiarach 320x70mm. W celu odprowadzania spalin kocioł wyposażony jest w czopuch w powietrzno-spalinowy wykonany ze stali nierdzewnej rura w rurze φ 80/125 prowadzony ze spadkiem 5% w kierunku kotła. Zmiana czopucha w płaszczyźnie pionowej powinna być dokonywana pod kątem większym od 90 C oraz mniejszym od 135 C. Spaliny odprowadzane są poprzez kompletny układ odprowadzania spalin φ 80/125 wykonany ze stali nierdzewnej. Rurę spalinową należy wyprowadzić ponad czapę komina na wysokość 10 cm i zakończyć parasolem dla systemu powietrzno-spalinowego ze stali nierdzewnej. Zabezpiecza on system powietrzno-spalinowy przed opadami atmosferycznymi patrz RYS 8 branży ARCHITEKTURA. Przed kotłem dodatkowo należy zamontować kurek odcinający oraz filtr siatkowy do gazu. Dla zapewnienia opomiarowania zużycia gazu dla każdego z mieszkań projektuje się gazomierz miechowy G4 o rozstawie króćców gazomierza 130mm, umieszczony w szafce z kurkiem głównym zgodnie z częścią rysunkową. Gazomierz należy montować wahliwie. Po wykonaniu próby szczelności i odbiorze instalacji przez właściwy zakład gazowniczy, przewody pomalować farbą antykorozyjną a następnie nawierzchniowo na kolor żółty. Instalację gazową należy wykonać zgodnie z częścią rysunkową. 3. UWAGI KOŃCOWE Całość prac należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych-tom II - Instalacje sanitarne i przemysłowe (Arkady, Warszawa 1988) z uwzględnieniem aktualnych norm i przepisów BHP i przeciwpożarowych oraz zgodnie z instrukcjami i kartami katalogowymi producentów. Całość robót należy wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych-tom II- Instalacje sanitarne i przemysłowe (Arkady, Warszawa 1988), sztuką budowlaną, materiały zastosowane do budowy powinny mieć dopuszczenia do stosowania w budownictwie (znak B lub CE), Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 10

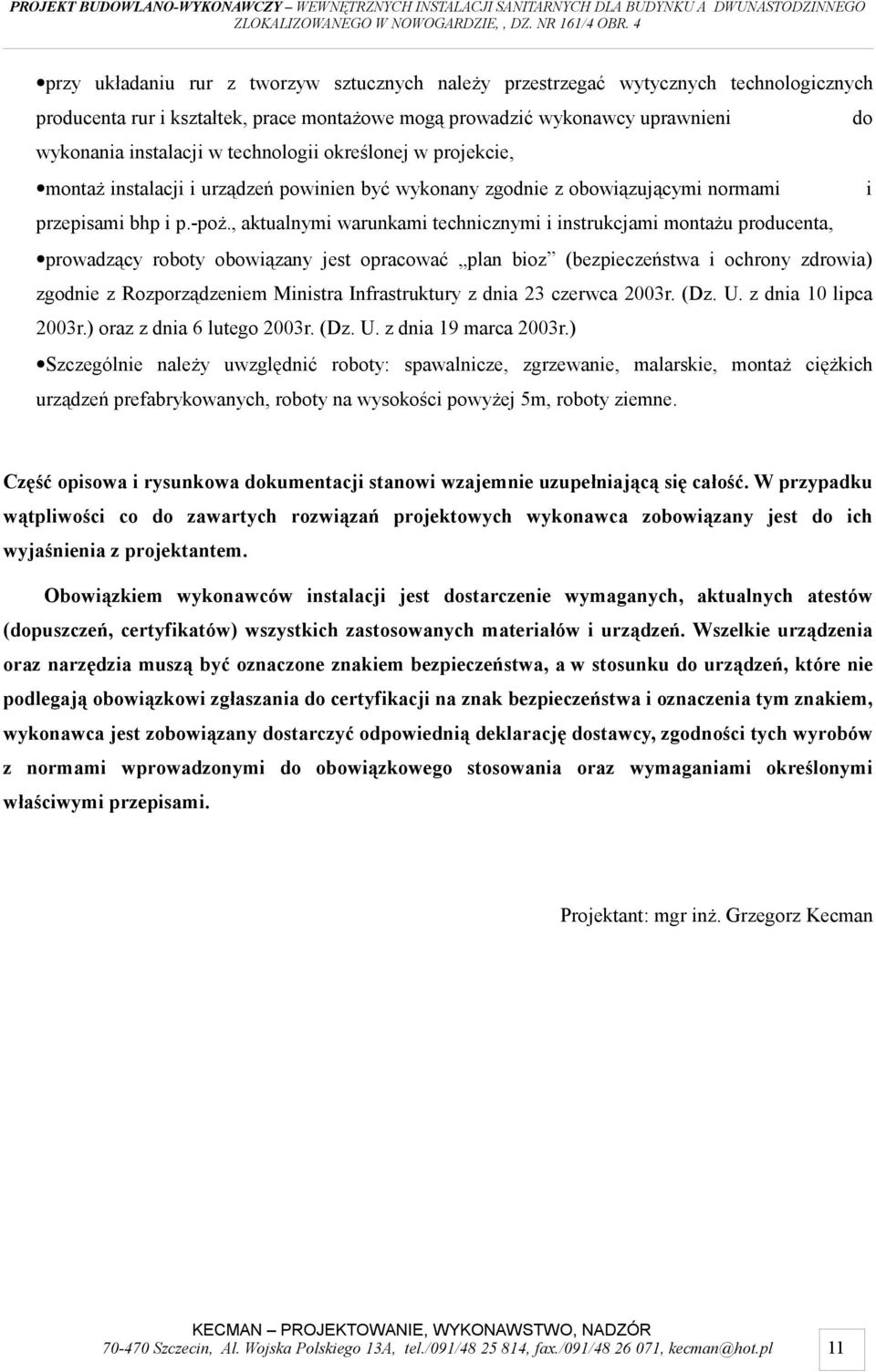

11 przy układaniu rur z tworzyw sztucznych należy przestrzegać wytycznych technologicznych producenta rur i kształtek, prace montażowe mogą prowadzić wykonawcy uprawnieni do wykonania instalacji w technologii określonej w projekcie, montaż instalacji i urządzeń powinien być wykonany zgodnie z obowiązującymi normami i przepisami bhp i p.-poż., aktualnymi warunkami technicznymi i instrukcjami montażu producenta, prowadzący roboty obowiązany jest opracować plan bioz (bezpieczeństwa i ochrony zdrowia) zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. (Dz. U. z dnia 10 lipca 2003r.) oraz z dnia 6 lutego 2003r. (Dz. U. z dnia 19 marca 2003r.) Szczególnie należy uwzględnić roboty: spawalnicze, zgrzewanie, malarskie, montaż ciężkich urządzeń prefabrykowanych, roboty na wysokości powyżej 5m, roboty ziemne. Część opisowa i rysunkowa dokumentacji stanowi wzajemnie uzupełniającą się całość. W przypadku wątpliwości co do zawartych rozwiązań projektowych wykonawca zobowiązany jest do ich wyjaśnienia z projektantem. Obowiązkiem wykonawców instalacji jest dostarczenie wymaganych, aktualnych atestów (dopuszczeń, certyfikatów) wszystkich zastosowanych materiałów i urządzeń. Wszelkie urządzenia oraz narzędzia muszą być oznaczone znakiem bezpieczeństwa, a w stosunku do urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy, zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami. Projektant: mgr inż. Grzegorz Kecman Szczecin, Al. Wojska Polskiego 13A, tel./091/ , fax./091/ , kecman@hot.pl 11
