1 PROJEKT BUDOWLANY INSTALACJI CENTRALNEGO OGRZEWANIA W BUDYNKU MIESZKALNYM WIELORODZINNYM Inwestor : Gmina Legionowo Urząd Miasta Legionowo ul. Józefa Piłsudskiego 41, Legionowo Lokalizacja: Legionowo, ul. Al. Róż 2 nr ew. dz. 84/2 obręb Legionowo Projektant: mgr inż. ADAM KOZŁOWSKI Sprawdzający: Nr uprawnień: upr. MAZ/0054/PWOS/14 izba MAZ/IS/0456/14 Nr uprawnień: mgr inż. JERZY KOZŁOWSKI upr. St - 298/85 izba MAZ/IS/2842/01 Data opracowania: r. BIURO PROJEKTOWE Legionowo, ul. Jagiellońska 9 D paw. 14 NIP Regon:

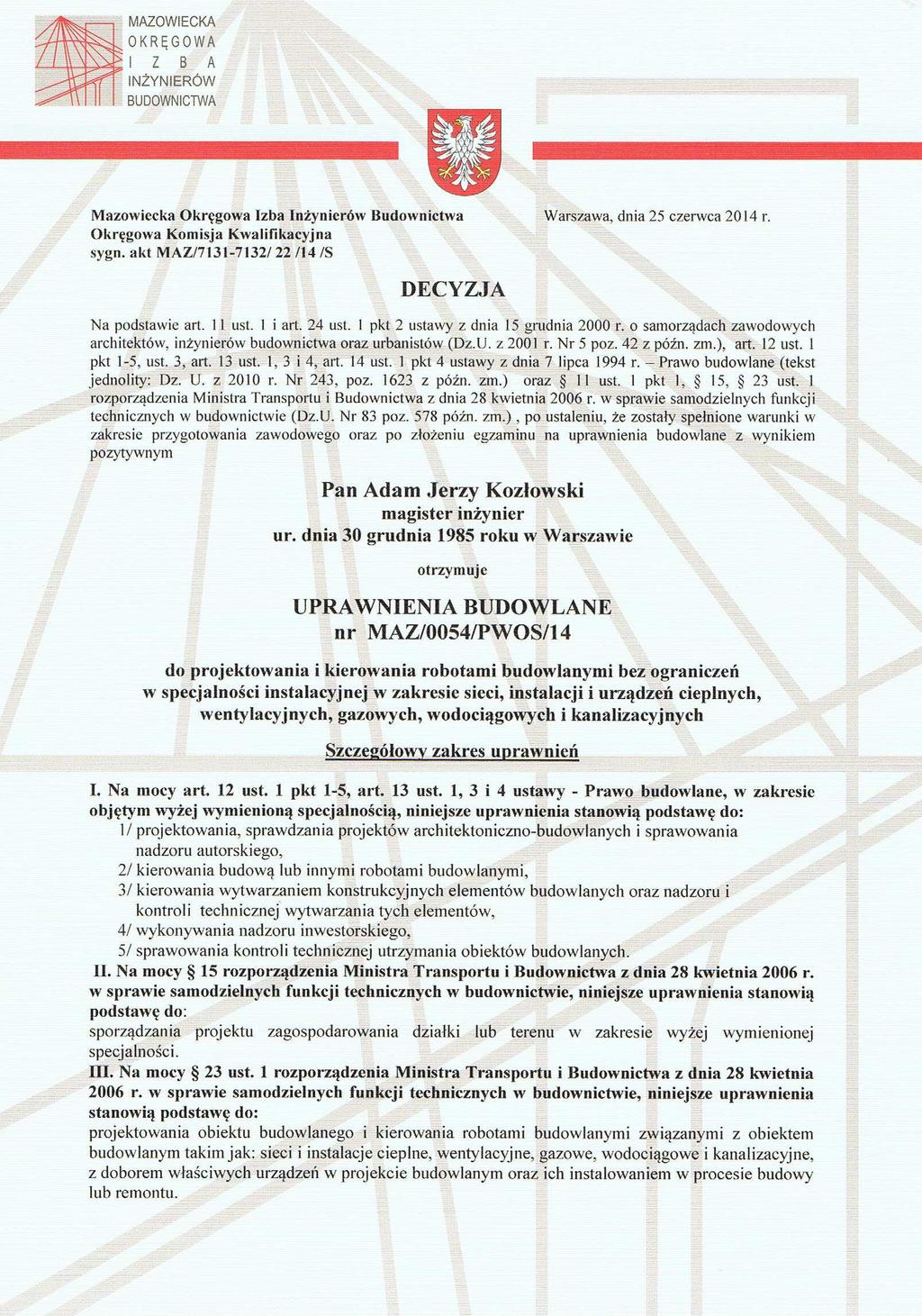

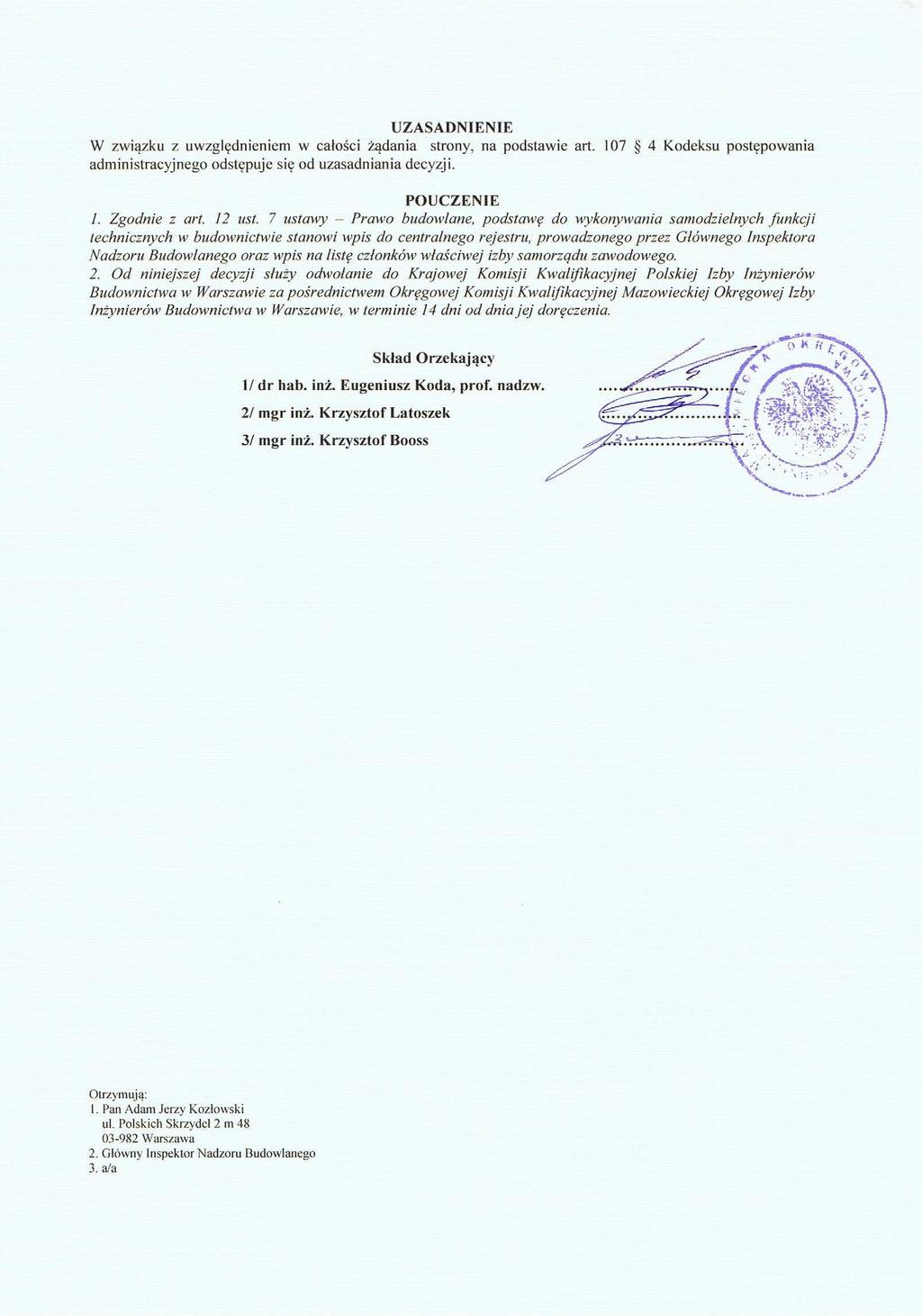

2 ZAWARTOŚĆ OPRACOWANIA 1. Oświadczenie projektanta i sprawdzającego 2. Uprawnienia budowlane projektanta 3. Zaświadczenie o przynależności do MOIIB projektanta 4. Uprawnienia budowlane sprawdzającego 5. Zaświadczenie o przynależności do MOIIB sprawdzającego 6. Opis techniczny 7. Rysunki 1) Rzut piwnic instalacja c.o. 1:100 2) Rzut parteru instalacja c.o. 1:100 3) Rzut piętra I instalacja c.o. 1:100 4) Rzut piętra I I instalacja c.o. 1:100 BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:

3 OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy z dnia 7 lipca 1994r Prawo budowlane (Dz. U. z 2006r Nr 156, poz ze zmianami) oświadczam, że wykonany / sprawdzony przeze mnie projekt budowlany modernizacji instalacji centralnego ogrzewania w budynku mieszkalnym wielorodzinnym przy ul. Al. Róż 2 w Legionowie został wykonany / uznany za sporządzony zgodnie z obowiązującymi przepisami, w tym techniczno budowlanymi oraz zasadami wiedzy technicznej. Projektant: Sprawdzający: mgr inż. Adam Kozłowski mgr inż. Jerzy Kozłowski Uprawnienia bud. nr: MAZ/0054/PWOS/14 Uprawnienia bud. nr: St 298/85 Członek izby nr: MAZ/IS/0456/14 Członek izby nr: MAZ/IS/2842/01 BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:

4 BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:

9 OPIS TECHNICZNY do projektu budowlanego instalacji centralnego ogrzewania w budynku mieszkalnym wielorodzinnym przy ul. Al. Róż 2 w Legionowie 1. Podstawa opracowania - Umowa z Inwestorem - Dokumentacja archiwalna budynku - Obowiązujące normy i przepisy 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest dokumentacja budowlana modernizacji instalacji centralnego ogrzewania w budynku mieszkalnym wielorodzinnym przy ul. Al. Róż 2 w Legionowie. 3. Dane ogólne Obiekt jest istniejącym budynkiem mieszkalnym wielorodzinnym, czterokondygnacyjnym, w całości podpiwniczonym. Budynek wyposażony jest w instalację centralnego ogrzewania, zimnej i ciepłej wody, kanalizacji sanitarnej, kanalizacji deszczowej oraz gazu. Instalacja centralnego ogrzewania zasilana jest z pieców kaflowych oraz jest wspomagana elektrycznie. 4. Charakterystyka energetyczna budynku Projektowe obciążenie cieplne dla całego budynku obliczone zgodnie z normą PN-EN wynosi QC.O.= 60,39kW Parametry instalacji: 75/55 C. Do obliczeń przyjęto następujące wartości współczynników przenikania ciepła: - ściana zewnętrzna SZ - U = 1,310 W/m 2 K - stropodach SD - U = 0,700 W/m 2 K - ściana wewnętrzna SW - U = 1,610 W/m 2 K - okna zewnętrzne OZ - U = 1,800 W/m 2 K - drzwi wejściowe DZ - U = 2,600 W/m 2 K Projektowane obciążenie cieplne obliczono przy pomocy programu InstalTherm 4.13 firmy InstalSoft na podstawie dokumentacji archiwalnej budynku. BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:

10 5. Instalacja centralnego ogrzewania 5.1. Opis projektowanej instalacji centralnego ogrzewania Zaprojektowano instalację centralnego ogrzewania wodną, pompową, dwururową, zasilaną z dwufunkcyjnych pieców gazowych znajdujących się w mieszkaniach. Instalacja została zaprojektowana w układzie etażowym Rurociągi instalacji centralnego ogrzewania Zaprojektowano wykonanie instalacji z rur polipropylenowych (dopuszcza się składanie rozwiązań równoważnych). Poziome przewody rozprowadzające w mieszkaniach prowadzone są przy podłodze ze spadkiem 5 w kierunku źródła ciepła. Przejścia przewodów przez ściany i stropy prowadzić w tulejach ochronnych Grzejniki instalacji centralnego ogrzewania W pomieszczeniach jako elementy grzejne przyjęto grzejniki stalowe płytowe zaworowe o wysokości 60 cm. W pomieszczeniach łazienek zaprojektowano grzejniki łazienkowe drabinkowe. Grzejniki winny spełniać warunki pracy 100 C i p=6 bar (dopuszcza się składanie rozwiązań równoważnych) Armatura instalacji centralnego ogrzewania Przy grzejnikach zaprojektowano zawory grzejnikowe termostatyczne z nastawą wstępną z głowicą termostatyczną oraz zawory powrotne (dopuszcza się składanie rozwiązań równoważnych). Należy stosować głowice termostatyczne z ograniczeniem minimalnej nastawy do +16ºC. Przy grzejnikach zintegrowanych zastosowano zintegrowane wkładki termostatyczne (dopuszcza się składania rozwiązań równoważnych). Regulację instalacji przewidziano przy pomocy nastaw wstępnych zaworów grzejnikowych. Na spustach i przy pionach na rurociągach powrotnych zaprojektowano zawory odcinające kulowe spełniające warunki 100 C i p=6 bar. W/w parametry winny spełniać wszystkie elementy instalacji. Należy instalować zawory spełniające wymagania COBRTI INSTAL Izolacja termiczna Przewody rozprowadzające instalacji centralnego ogrzewania należy zaizolować otulinami z pianki poliuretanowej grubość wg tabeli. Grubość izolacji przewodów poziomych w piwnicy wg zestawienia (wg Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002r Dz. U. nr 75 poz. 690 W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, wraz z późniejszymi zmianami) BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:

11 Grubość izolacji przewodów Średnica wewnętrzna rurociągu grubość izolacji do 22mm 20mm 22 do 35mm 30mm 35 do 100mm równa średnicy wewnętrznej ponad 100mm 100mm 6. Kotły gazowe 6.1. Typ kotła Zaprojektowano dwufunkcyjne kotły kondensacyjne o znamionowej mocy 14 kw (dopuszczalne są rozwiązania równoważne) Podłączenie obiegu grzewczego Podłączyć obieg grzewczy do przewodu doprowadzającego i powrotnego kotła za pomocą złączek śrubowych z uszczelkami płaskimi. Napełnić instalację grzewczą za pomocą przepływu powrotnego Zabezpieczenia Podłączenie gazu Podłączenie po stronie gazowej musi być wykonane przez uprawnionego instalatora. W celu wykonania instalacji po stronie gazowej oraz konfiguracji należy porównać dane ustawień fabrycznych osprzętu oraz ewentualne dane na etykiecie z lokalnymi warunkami zaopatrywania w gaz. Przed gazowym kotłem kondensacyjnym trzeba zainstalować aktywowany termicznie zawór odcinający z atestem. Przed pierwszym uruchomieniem kotła należy odpowietrzyć ścieżkę gazową. W tym celu otworzyć króciec pomiarowy ciśnienia przyłączeniowego gazu i odpowietrzyć ścieżkę zachowując stosowne środki bezpieczeństwa. Po odpowietrzeniu należy sprawdzić szczelność przyłącza Podłączenie doprowadzenia powietrza/wylotu spalin Wewnątrz budynków układ odprowadzania spalin powinien być instalowany w odpowiednio wentylowanych kanałach. Kanały muszą być wykonane z niepalnych i stabilnych wymiarowo materiałów. W pomieszczeniu, w którym zamontowany jest kocioł należy wykonać przynajmniej jeden otwór wyczystkowy i rewizyjny. Rura spalin musi być nachylona względem kotła, tak aby skropliny mogły spływać Odprowadzanie kondensatu Bezpośredni odpływ kondensatu do domowej kanalizacji ściekowej jest dopuszczalny tylko wtedy, gdy jest ona wykonana z materiałów nierdzewnych (np. rur PP, kamionki itp.). W pozostałych przypadkach należy zamontować instalację do neutralizacji kondensatu. Kondensat musi mieć możliwość swobodnego spływania. Między kominem a układem odprowadzającym należy zamontować syfon. BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:

12 7. Uwagi ogólne Należy zwrócić uwagę na prowadzenie przewodów instalacji centralnego ogrzewania, a w szczególności przestrzegać długości ramion kompensacyjnych podanych w dokumentacji oraz zaleceń producenta rur. Przejścia przewodów przez ściany i stropy prowadzić w tulejach ochronnych. Ciśnienie próbne instalacji 0,6MPa. Pozostałe wytyczne wykonania i odbioru instalacji winny być zgodne z Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych cz. II Instalacje przemysłowe i sanitarne. oraz Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych oraz normami: PN-93/C PN-B-02421:1999 PN-80/H PN-79/H PN-EN 1057:1999 PN-79/H PN-91/B PN-B-02414:1999 PN-91/B PN-91/B PN-93/C PN-91/B PN-EN ISO 6946:1999 PN-EN ISO :2002 PN-EN ISO :1998 PN-EN ISO :2002 PN-EN ISO 13370:2001 PN-EN ISO 13789:2001 PN-EN ISO 14683:2000 PN-EN PN-82/B PN-B-02421:1999 PN-83/B PN-78/B PN-83/B PN-80/H Woda w instalacjach ogrzewania. Wymagania i badania jakości wody Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania Rury stalowe ze szwem przewodowe Rury miedziane okrągłe bez szwu do wody i gazu stosowane w instalacjach sanitarnych i ogrzewania Rury stalowe ze szwem przewodów Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania Woda w instalacjach ogrzewania. Wymagania i badania jakości wody Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. Wymagania Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania Właściwości cieplne okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła. Część 1: Metoda uproszczona Mostki cieplne w budynkach. Strumień cieplny i temperatura powierzchni. Ogólne metody obliczania Mostki cieplne w budynkach. Strumień cieplny i temperatura powierzchni. Część 2: Liniowe mostki cieplne Właściwości cieplne budynków. Wymiana ciepła przez grunt. Metody obliczania Właściwości cieplne budynków. Współczynnik strat przez przenikanie. Metoda obliczania Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania - wraz ze zmianą PN-83/B-03430/Az3:2000 Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania - wraz ze zmianą PN-83/B-03430/Az3:2000 Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:

13 PN-79/H PN-EN 1057:1999 PN-B-02025:2001 PN-EN ISO 13370:2001 PN-EN 442-1:1999 PN-EN 442-2:1999 PN-EN 215:2002 PN-B-02421:2000 PN-EN :2004 PN-ISO 6761:1996 Rury stalowe ze szwem przewodowe Rury miedziane okrągłe bez szwu do wody i gazu stosowane w instalacjach sanitarnych i ogrzewania Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego Cieplne właściwości użytkowe budynków. Wymiana ciepła przez grunt. Metoda obliczania Grzejniki wymagania i warunki techniczne Grzejniki moc cieplna i metody badań Termostatyczne zawory grzejnikowe. Wymagania i badania. Ogrzewnictwo i ciepłownictwo. Izolacja cieplna rurociągów, armatury i urządzeń. Wymagania i badania. Rury stalowe ze szwem do zastosowań ciśnieniowych Warunki techniczne dostawy, Część 5 Rury ze stali niestopowych i stopowych spawane łukiem krytym z określonymi własnościami w temperaturze podwyższonej. Rury stalowe. Przygotowanie końców rur i kształtek do spawania. Opis techniczny sporządził:.. mgr inż. Adam Kozłowski MAZ/0054/PWOS/14 BIURO PROJEKTOWE Legionowo, ul Jagiellońska 9 D paw. 14 NIP Regon:
