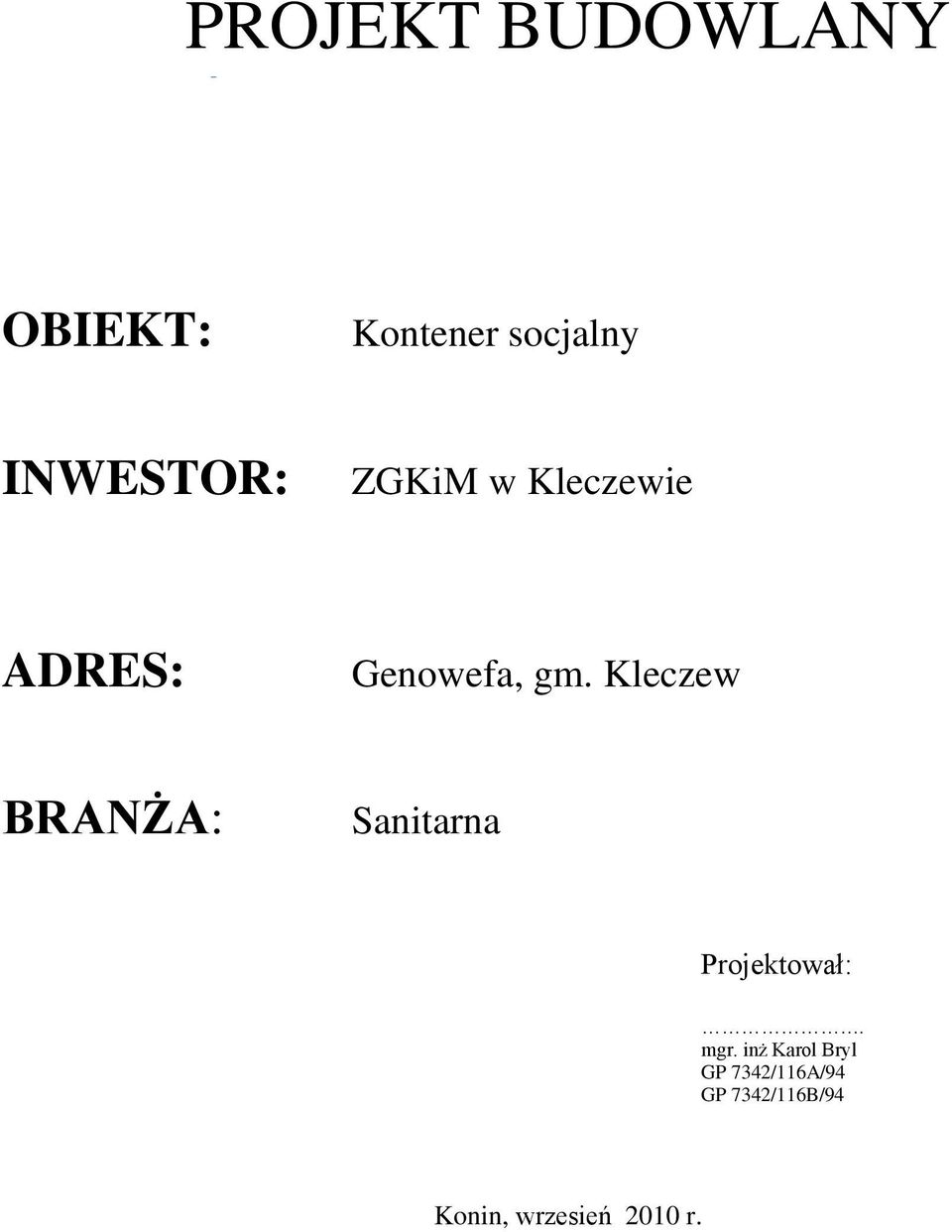

PROJEKT BUDOWLANY OBIEKT: INWESTOR: ADRES: BRANŻA: Kontener socjalny. ZGKiM w Kleczewie. Genowefa, gm. Kleczew. Sanitarna.

Transkrypt

1 PROJEKT BUDOWLANY OBIEKT: Kontener socjalny INWESTOR: ZGKiM w Kleczewie ADRES: Genowefa, gm. Kleczew BRANŻA: Sanitarna Projektował:. mgr. inż Karol Bryl GP 7342/116A/94 GP 7342/116B/94 Konin, wrzesień 2010 r.

2 ZAWARTOŚĆ OPRACOWANIA I. OŚWIADCZENIE PROJEKTANTA... 3 II. OPIS TECHNICZNY PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA INSTALACJA WODOCIAGOWA INSTALACJA KANALIZACYJNA INSTALACJA CENTRALNEGO OGRZEWANIA... 6 III. UWAGI KOŃCOWE ZESTAWIENIE RYSUNKÓW: 1. Mapa sytuacyjno-wysokościowa 1: Instalacja wodociągowa rzut parteru 3. Instalacja kanalizacyjna rzut parteru STRONA 2

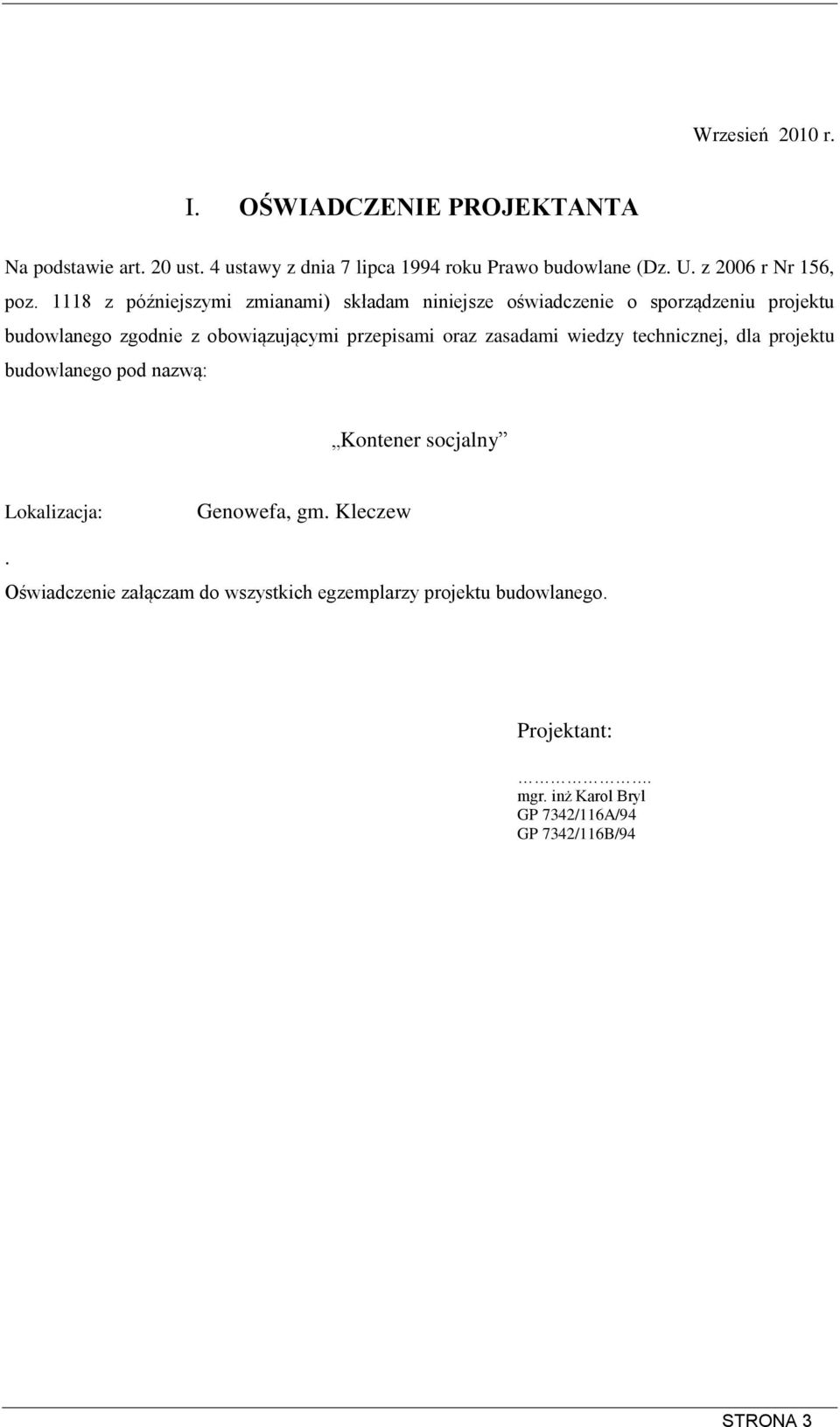

3 Wrzesień 2010 r. I. OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2006 r Nr 156, poz z późniejszymi zmianami) składam niniejsze oświadczenie o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, dla projektu budowlanego pod nazwą: Kontener socjalny Lokalizacja: Genowefa, gm. Kleczew. Oświadczenie załączam do wszystkich egzemplarzy projektu budowlanego. Projektant:. mgr. inż Karol Bryl GP 7342/116A/94 GP 7342/116B/94 STRONA 3

4 II. OPIS TECHNICZNY Do projektu budowlanego instalacji wodociągowej i kanalizacyjnej dla kontenera socjalnego 1. PODSTAWA OPRACOWANIA. zlecenie Inwestora, obowiązujące przepisy, katalogi branżowe, projekt techniczny kontenera. 2. ZAKRES OPRACOWANIA Opracowanie obejmuje swoim zakresem projekt instalacji wodociągowej i kanalizacji sanitarnej w kontenerze socjalnym, zlokalizowanym w Genowefie ( gm.kleczew). 3. INSTALACJA WODOCIAGOWA 1. Opis rozwiązania. Źródłem zaopatrzenia kontenera socjalnego w wodę będzie istniejąca instalacja wodociągowa zlokalizowana z przyległym budynku. Ciepła woda użytkowa dla potrzeb kontenera będzie przygotowywana w elektrycznym podgrzewaczu wody o pojemności 80 litrów. 2. Przewody. Zastosowano rury wielowarstwowe PEX-AL-PEX (prod. Kisan) do instalacji zimnej i ciepłej wody użytkowej. Rury przeznaczone są do pracy w instalacjach o maksymalnej temperaturze roboczej T rob = + 95 o C, i ciśnieniu P max = 1,0 MPa. Przewody należy łączyć za pomocą złączek mosiężnych zaciskowych i zaprasowywanych. Przewody główne, rozdzielcze prowadzić w przestrzeni warstwy izolacyjnej podłogi systemem tradycyjnym z zastosowaniem trójników. STRONA 4

5 Podejścia do przyborów sanitarnych prowadzić w bruzdach ściennych. Przewody z.w.u. i c.w.u. prowadzone w posadzce lub bruzdach ściennych należy układać w rurach osłonowych PESZEL z lekkim nadmiarem. Przejścia przewodów przez przegrody budowlane wykonać w tulejach osłonowych z tworzywa sztucznego o wewnętrznej średnicy większej, co najmniej o 4,0 mm od zewnętrznej średnicy przewodu. W miejscach przejść nie mogą występować połączenia rur. 3. Ciepła woda Przygotowanie ciepłej wody użytkowej na potrzeby kontenera socjalnego nastąpi przy pomocy podgrzewacza elektrycznego o pojemności 80l. Podgrzewacze te przeznaczone są do podgrzewania wody użytkowej za pomocą grzałek elektrycznych. Posiadają one w ramach wyposażenia: regulator temperatury wyłącznik termiczny element grzejny ze stali nierdzewnej zawór bezpieczeństwa elementy metalowe posiadają połączenie ochronne z uziemieniem 4. Zestawienie przyborów wodociągowych W kontenerze socjalnym przewidziano zainstalowanie następujących przyborów wodociągowych: - bateria umywalkowa - 4 szt. - zawór KTS Ø15-2 szt. - bateria natryskowa - 2 szt. - bateria zlewozmywakowa - 1 szt. STRONA 5

6 4. INSTALACJA KANALIZACYJNA 1. Opis rozwiązania. Ścieki bytowo-gospodarcze z kontenera socjalnego będą odprowadzane do szamba szczelnego. Piony kanalizacyjne wyposażono w wentylację główną w postaci rury wywiewnej wyprowadzonej ponad dach. W dolnej części przed przejściem pionu w przewód odpływowy zaprojektowano rewizje.. 2. Przewody. Zastosowano przewody z rur PVC prod. Wavin Metalplast Buk. Średnice połączeń od przyborów do pionu wynoszą: 110 mm dla miski ustępowej, 50 mm dla umywalki. Pion kanalizacyjny zaopatrzyć w rewizję, rurę wywiewną wyprowadzić nad dach budynku. Minimalna średnica pionu 110 mm. 3. Zestawienie przyborów sanitarnych Kontener socjalny należy wyposażyć w następujące przybory sanitarne - umywalka porcelanowa - 4 szt. - muszla ustępowa - 2 szt. - kabina prysznicowa - 2 szt. - zlewozmywak blaszany - 1 szt. 5. INSTALACJA CENTRALNEGO OGRZEWANIA 1. Opis rozwiązania. Dla projektowanego kontenera socjalnego przewidziano ogrzewanie elektryczne. III. UWAGI KOŃCOWE. 1. Całość prac należy wykonać zgodnie z Warunkami wykonania i odbioru robót budowlano - montażowych cz. II przy zachowaniu odnośnych przepisów w zakresie BHP i p/poż. 2. Prace prowadzić pod nadzorem osoby posiadającej stosowne uprawnienia wykonawcze. 3. Wszystkie prace podlegają odbiorowi technicznemu. 4. Wszystkie urządzenia montować zgodnie z DTR tych urządzeń. STRONA 6
